Tipo di prodotto	Controller DJ
Marca	PIONEER
Modello	DDJ-SX
Dimensioni (L × A × P)	664 mm × 70,4 mm × 357 mm
Peso	5,8 kg
Alimentazione	Adattatore CA 100 V – 240 V, 50/60 Hz; uscita CC 5 V, 3 A
Consumo	800 mA (ingresso)
Temperatura di funzionamento	+5 °C a +35 °C
Umidità di funzionamento	5% a 85% (senza condensa)
Numero di piatti	4 (controllo tramite le sezioni sinistra e destra)
Software incluso	Serato DJ (da scaricare), driver ASIO (Windows)
Ingressi audio	2× RCA (CD/LINE), 2× RCA (PHONO/LINE), 1× XLR/jack 6,3 mm (MIC1), 1× jack 6,3 mm (MIC2)
Uscite audio	1× XLR (MASTER OUT 1), 1× RCA (MASTER OUT 2), 1× jack 6,3 mm (BOOTH), 1× jack 6,3 mm stereo + 1× minijack 3,5 mm (PHONES)
Porta USB	1× USB tipo B (connessione diretta al computer, hub non supportato)
Funzioni principali	Manopola jog, pad performance (Hot Cue, Roll, Slicer, Sampler), crossfader, fader di canale, EQ a 3 bande, filtro, effetti integrati (FX1/FX2), loop, sync, key lock, slip
Pulizia	Panno umido; non utilizzare prodotti liquidi, aerosol o a base di alcol
Sicurezza	Non aprire il case; utilizzare solo l'adattatore fornito; scollegare in caso di inutilizzo prolungato; non esporre ad acqua o umidità
Ricambi e riparabilità	Nessuna parte riparabile dall'utente all'interno; affidare la manutenzione a personale qualificato
Garanzia	Garanzia del produttore inclusa; le riparazioni per uso non domestico sono a pagamento

Domande frequenti - DDJ-SX PIONEER

Come installare il software Serato DJ con il mio DDJ-SX?

Inserisci il CD-ROM fornito, seleziona 'Installa il software DJ (Serato DJ/Download)' dal menu. Verrai reindirizzato al sito Serato.com per scaricare l'ultima versione. Segui le istruzioni a schermo. Per Windows, installa prima il driver ASIO. Non collegare il controller fino al termine dell'installazione.

Perché il mio computer non riconosce il DDJ-SX?

Verifica che il cavo USB fornito sia correttamente collegato. Non utilizzare un hub USB. Assicurati che il driver sia installato per Windows (su Mac OS X non è necessario alcun driver). Riavvia il computer e il controller. Se il problema persiste, prova un'altra porta USB.

Posso utilizzare il DDJ-SX con altri software DJ oltre a Serato DJ?

Il DDJ-SX è progettato per funzionare con Serato DJ. Sebbene possa essere riconosciuto come controller MIDI generico, le funzioni avanzate sono garantite solo con Serato DJ. Consulta il sito Pioneer DJ per eventuali compatibilità.

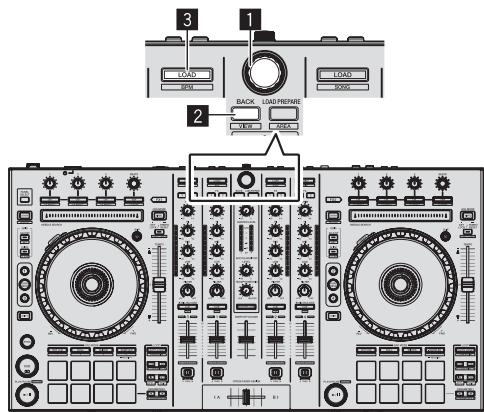

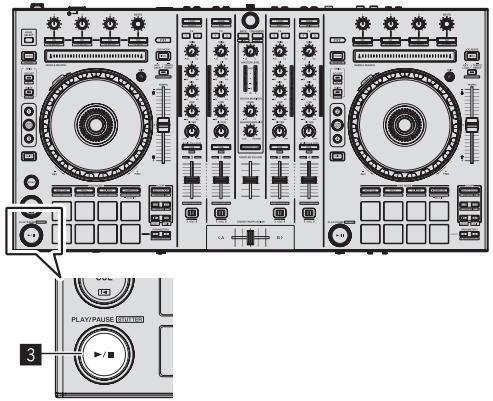

Come caricare e riprodurre un brano con il DDJ-SX?

Utilizza il selettore rotativo e il tasto BACK per navigare nella libreria. Ruota il selettore per scegliere un brano, quindi premi LOAD. Premi PLAY/PAUSA (▶/II) per avviare la riproduzione. Regola il volume con il fader di canale e il comando TRIM.

Cosa fare se l'audio è distorto o troppo basso?

Verifica le posizioni dei comandi TRIM, fader di canale, crossfader e MASTER LEVEL. Regola TRIM in modo che l'indicatore arancione si accenda ai picchi. Assicurati che HEADROOM nel menu SETUP di Serato DJ sia corretto. Controlla anche il volume degli altoparlanti collegati.

Come utilizzare le cuffie per il pre-ascolto?

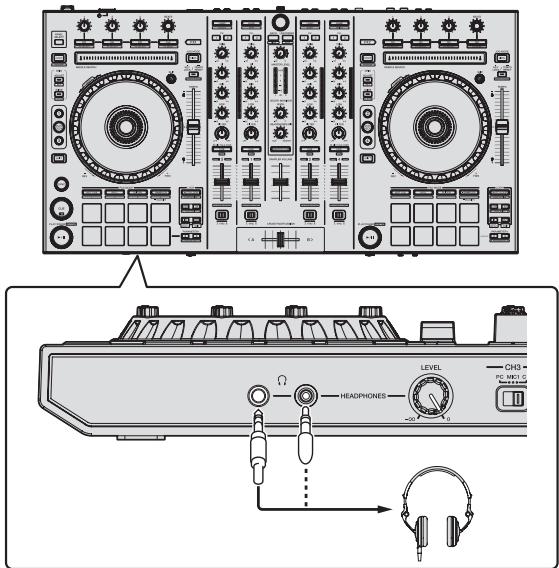

Collega le cuffie al jack PHONES (jack 6,3 mm o minijack 3,5 mm). Premi il tasto CUE del canale desiderato. Regola il volume con il comando HEADPHONES LEVEL e il mix con HEADPHONES MIXING.

Come pulire il DDJ-SX?

Utilizza un panno morbido leggermente umido. Non utilizzare mai prodotti liquidi, aerosol o detergenti a base di alcol. Evita di far penetrare umidità nell'apparecchio.

Posso collegare giradischi al DDJ-SX?

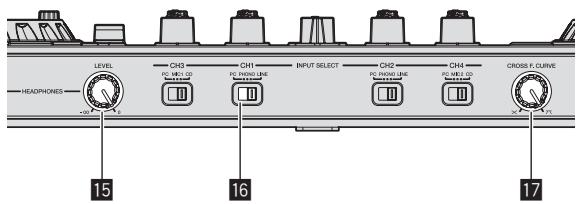

Sì, utilizza gli ingressi PHONO/LINE. Imposta il commutatore INPUT SELECT su PHONO per i giradischi (con preamplificatore phono) o su LINE per le sorgenti di linea. Assicurati che il cavo di massa sia collegato se necessario.

Cosa fare in caso di malfunzionamento o blocco?

Spegni il controller e scollega l'adattatore. Attendi almeno 1 minuto, quindi ricollega e riaccendi. Se il problema persiste, contatta il servizio assistenza Pioneer. Non tentare di aprire l'apparecchio.

Dove trovare il manuale d'uso completo?

Il manuale in formato PDF è disponibile sul CD-ROM fornito o in download sul sito di supporto Pioneer DJ: pioneerdj.com/support. Seleziona 'Manuals' nella pagina del DDJ-SX per scegliere la lingua.

MANUALE UTENTE DDJ-SX PIONEER

Il除去 supporto DJ Pioneer indicato qui soprare offre una sezione FAQ, informazioni sul software ed informazioni e servizi di vario tipo, per permettere un uso più confortevole dei nostri prodotti.

Per ottener la più recente versione di Serato DJ, raggiungere Serato.com e scaricare il software di li.

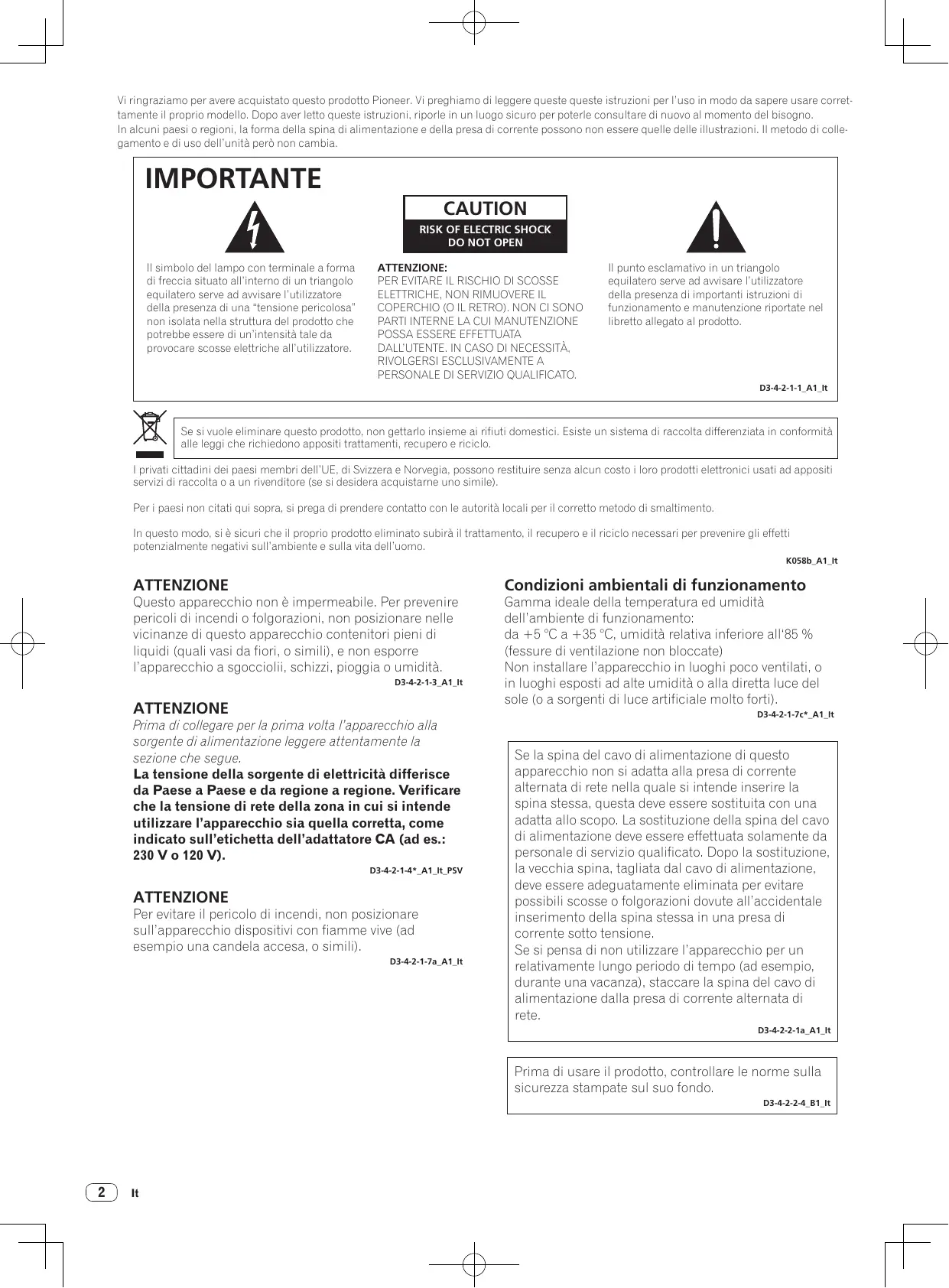

Il simbolo del lampo con terminale a forma di freccia situato all'interno di un triangolo equilatero serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESITA, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DI SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo
equilatero serve ad avvisare l'utilizzatore
della presenza di importanti istruzioni di funzionamento e manutenzione riportate nel libretto allegato al prodotto.

D3-4-2-1-A1_It

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifuii domestici. Esiste unsystema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad appositi servizi di ragcolla o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto这种方法 di smaltimento.

In this mode, si èsicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenir gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Prima di collegare per la prima volta l'apprecchio alla sorgente di alimentazione leggere attendamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzato l'apparecchio sua quella corretta, come indicato sull'etichetta dell'adattatore CA (ad es.: 230 V o 120 V).

D3-4-2-1-4*A1_It_PSV

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_It

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento: da +5^ a +35^ , umidità relativa inferiore all'85% (fessure di ventilazione non bloccate)
Non installare l'apparecchio in luoghi peu ventilati, in luoghi esposti ad alte umidità o alla diretta luce de sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*A1_It

Se la spina del cavo di alimentazione di quello apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende inseire la spina stessa, questa deve essere sostituita con una adatta allo scopo. La sostuzione della spina del cavo di alimentazione deve essere effettuata solamente da personale di servizio qualificato. Dop la sostuzione, la vecchia spina, tagliata dal cavo di alimentazione, deve essere adeguamente eliminata per evitare possibili scosse o folgorazioni dovute all'accidentale inserimento della spina stessa in una presa di corrente sotto tensione.

Se si pensa di non utilizzato l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza), staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.

D3-4-2-2-1a_A1_It

Prima di usare il prodotto, controllare le norme sulla sicurezza stampate sul suo fondo.

D3-4-2-2-4_B1_It

ATTENZIONE

Conservare i piccoli ricambi fuori alla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediamente dal medico.

D41-6-4_A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolongato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente,anche se nel corso del periodo di garanzia.

K041_A1_It

AVVERTimento RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vosto rivenditore per la sostituzione del filo di alimentazione.

S002*A1It

AVVERTENZA

L'interruttore principale (STANDBY/ON) dell'apparecchio non stacco completeness il flusso di corrente elettrica alla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositorio di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stesso deve essere staccato alla presa di corrente alternata di rete per sospendere completeness qualsiasi flusso di corrente. Verificare quando che l'apparecchio sia stato installato in modo da poter procedere confacility al distacco del cavo di alimentazione alla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato alla presa di corrente alternata di rete se si pensa di non utilizzato l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*A1_It

Indice

Come leggere questo manuale

• Vi ringraziamo per averere acquistato quello prodotto Pioneer. Non mancare di leggere sia quello volantino, sua le istruzioni per l'uso! I due documenti includono informazioni importanti che dev venire comprese prima di usare quello prodotto. Per sapere come ottenere le istruzioni per l'uso, videere Acquisizio del manuale (p. 15).
• In questo manuale, il nome delle schermate e dei menu visualizzati dal prodotto e da un computer,或者其他 nomi dei pulsanti e terminali e sono via, sono fra parentesi. (Ad es.: Pulsante [CUE], pannello [Files], modalità [VINYL], terminale [AUX IN])
• Tenere presente che le schermate e la caratteristiche del software descritto in questo manuale,或者其他 aspetto esterno e alle caratteristiche del software, sono in fase di sviluppo e possono diferire da quella finali.
• Tenere presente che le procedure di uso soit differire da quanto descritto in quello manuale a seconda delsysteme operativo, delle impostazioni del browser, ecc.
• In alcuni paesi o regioni, la forma della spina di alimentazione e della presa di corrente sono non essere delle illustrazioni. Il metod di collegamento e di uso dell'unità è non cambia.

01 Prima di cominciare

Contenuto della confezione 5

Installatione del software. 5

12 Impiego

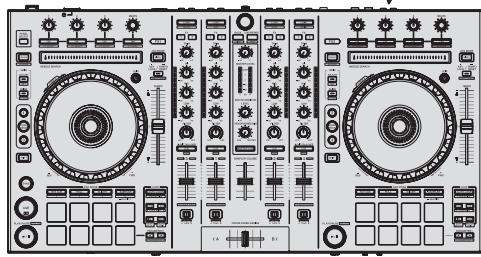

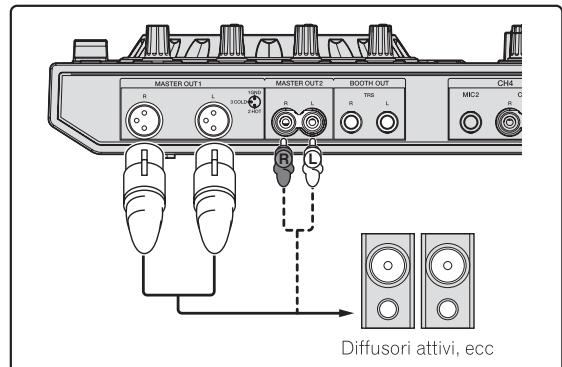

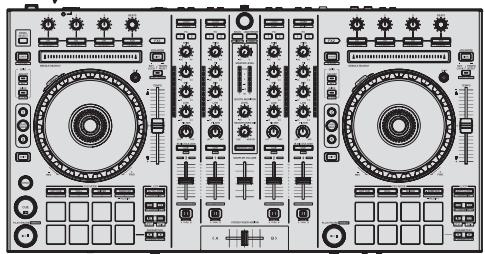

Collegamenti 8

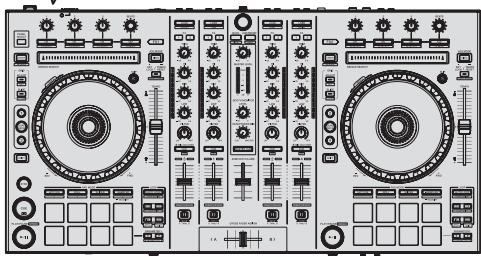

Awio delsystema 10

Spegnimento del systema 13

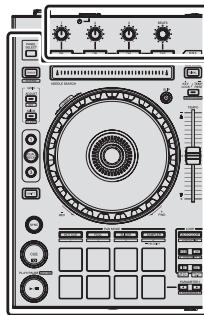

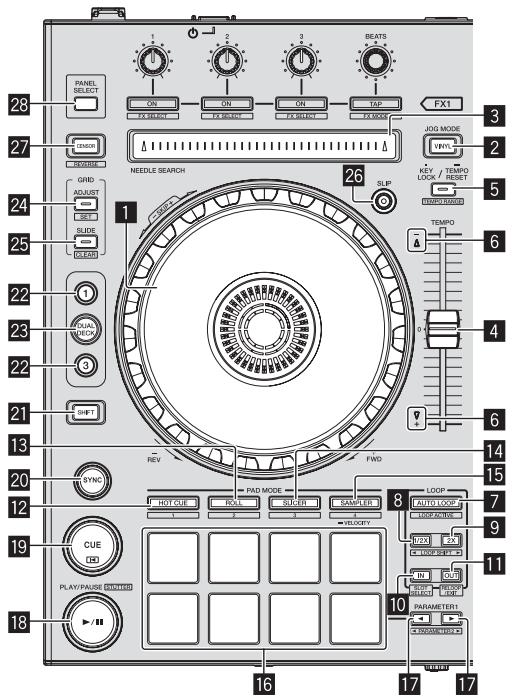

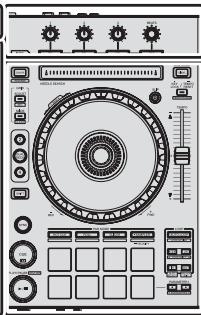

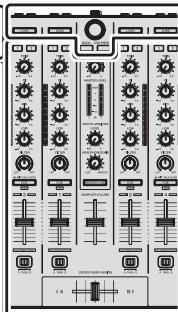

Nome delle varie parti 13

Acquisizione del manuale

Download delle Istruzioni per l'uso di但这a unità 15

Come scaricare le istruzioni per l'uso di Serato DJ 15

14 L'adattatore di CA

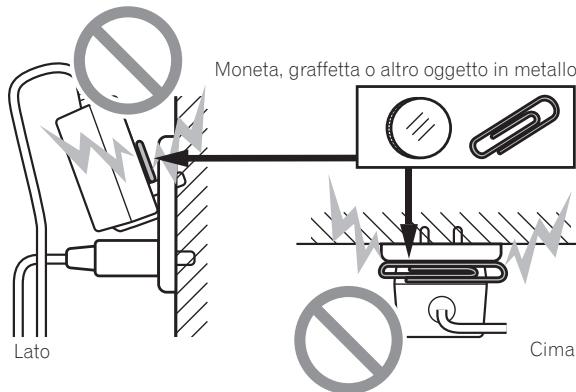

Normedisicurezza. 16

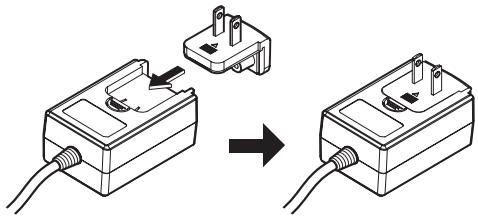

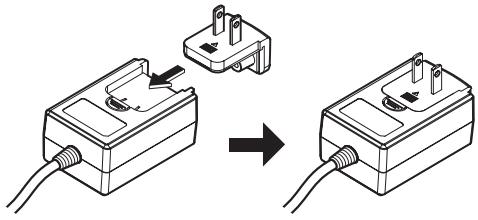

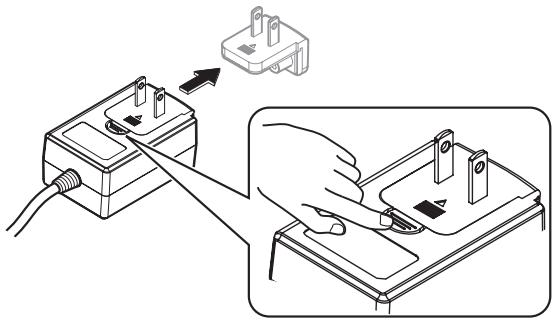

Inserimento della spina di alimentazione 17

05 Informazioni aggiuntive

Diagnostica 18

A proposito del marchi di fabbrica o marchi di fabbrica depositati ... 19

Precauzioni sui copyright 19

Dati tecnici 19

Prima di cominciare

Contudo della confezione

• CD-ROM (disco d'installazione)
  Adattatore di CA
  Spina di alimentazione
  Cavo USB
• Documento di garanzia
• Da leggere prima dell'uso (Importante)/Guida di avvio veloce (questo documento)

Installazione del software

Prima di installment il software

Per ottenere la più recente versione di Serato DJ, raggiungere Serato. com e scaricare il software di li. Il CD-ROM accluso contiene un collegamento di download del programma.

• Per dettagli, vedere "Procedura di installmente (Windows)" o "Procedura di installmente (Mac OS X)".
• L'utente deve eseguire da se l'impostazione del computer, dei dispositivi di rete e di altri elementi dell'ambiente di uso di Internet richiesti dal collegamento alla rete.

Informazioni sul driver (Windows)

Questo software è un esclusivo driver ASIO per la produzione di segnali audio da parte del computer.
Non e necessario installare un driver se si usa Mac OS X.

Controllo dell'ultima versione del driver

Per dettagli sul driver apposto di但这a unità, consultare il sito di supporto DJ Pioneer riportato di seguito.

Serato DJ è un software DJ di Serato. Le prestazioni DJ sono possibili collegando il computer che contiene quello software a esta unità.

Ambiente operativo minimo richiesto

Mac OS X: 10.6.8 e 10.7.4

Windows: Windows 7

Sistema operativi supportati

Altri
Unità disco ottica	Unità disco ottica sulla quale è possible lagettura del CD-ROM
Porta USB	Il collegamento del computer aquesta unità richiede una porta USB 2.0.
Risoluzione del display	Risoluzione da 1 280 x 720 pixel o più
Collegamento Internet	La registrazione dell'account utente di "Serato.com" ed il download del software richiedono un collegamento Internet.

• Per ottenere informazioni recenti sull'ambiente operativo e sulla compatibilità ed otteneri ilsystema operativo più recente, videere "Software Info" in "DDJ-SX" del dato di supporto DJ Pioneer riportato di seguito. http://pioneerdj.com/support/
• Non si garantisce il funzionamento sui tutti i computer,anche se soddisfano le condizioni di ambiente operativo minime qui indicate.
• Con certe impostazioni di risparmio energetico del computer, ecc., la capacité di elaborazione della CPU e del disco fisso potrebbe essere insufficiente. In particolare con i notebook, controllare che siano in grado di fornire prestazioni

sufficienti e costanti (ad esempio tenendoli collegati ad una presa di corrente) durante l'uso di Serato DJ.
L'uso di Internet richiede un contratto separato con un operatore che offra servizi di Internet ed il pagamento delle relative tariffe.

Procedura di installmente

La procedura di installatione dipende dal systema operativo (OS) del computer che usate.

In Windows

Installato il driver, installareanche Serato DJ.

In Mac OS X

Installare solo Serato DJ.

Procedura di installmente (Windows)

Non collegare questa unità ed il computer se non ad installmente terminata.

• Prima dell'installazione, eseguire il log on come l'utente amministra-tore del computer.
  Se altri programmi sono avviati nel computer, chiuderli.

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

• Se il menu del CD-ROM non appeare quando viene inserito il CD-ROM, après illettore ottico da [Computer (o Risorse del computer)] nel menu [Start] e quindifareclicdue volte sullicona [CD_menu.exe].

2. Quando viene visualizzato il menu del CD-ROM, selezionare [Installare il driver (Pioneer_DDJ_SX Driver_x.xxx.exe)] e quindi fareblick su [Avvio].

Per chiudere il menu del CD-ROM fare clic su [Esci].

3 Procedere con l'installazione seguito le istruzioni sullo schermo.

Se [Protezione di Windows] appeare sullo schermo durante l'in-stallazione, far cli su [Installa il software del driver] e continuare l'inistaltazione.

Ad installmente completa, appeare un messaggio di conferma. Installato il driver, installareanche Serato DJ.

4 Scegliere [Installare il software DJ (Serato DJ/ Download)] dal menu del CD-ROM, poi fareblick su [Avvio].

5 Viene visualizzato "An internet environment is required to access the site. Connected to the internet?" Fare cli su [Si].

II Web browser si afore ed il situ di supporto DJ Pioneer appar.

6 Fare cli su [Software Info] in [DDJ-SX] del sito di supporto DJ Pioneer.

[Serato DJ Support Information] viene visualizzato.

7 Fare cli c sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

8 Accedere al proprio account utente di "Serato.com".

• Se si è gli registrarato un account utente per "Serato.com", passare alla fase 10.
• Se non si possie de essere un account utente, farlo nel modo seguente.

— Seguendo le istruzioni sullo schermo, digitare il proprio indirizzo di mail ed il password desiderato, quando scegliere la propria regione di residenza.
Spuntando [E-mail me Serato newsletters], mail informativi riguardanti le ultime informazioni su prodotti legati a Serato vi verranno inviati da Serato.
- Completata la propria iscrizione come utente, si riceverà un mail all'indirizzo fornito. Leggere il mail ricevuto da "Serato. com".
Fare attenzione a non dimenticare l'indirizzo mail ed il password specificati al momento della registrazione. Saranno poi necessari per aggiornare il software.
- Le informazioni date durante la registrazione del nuovo account possono essere raccolte, elaborate ed usate sulla base della politica di privacy del lavoro Web di Serato.

9 Fare cliq sul collegamento contento nel mail ricevuto da "Serato.com".

Esso vi portera alla pagina di download di Serato DJ. Procedere con la fase 11.

10 Registrarsi.

Digitare l'indirizzo mail ed il password precedentamente registrati per accedere a "Serato.com".

11 Scaricare Serato DJ alla pagina di download.

Decomprimere il file scaricato e fare doppio cli c sul file che ne risulta per iniziare l'installazione.

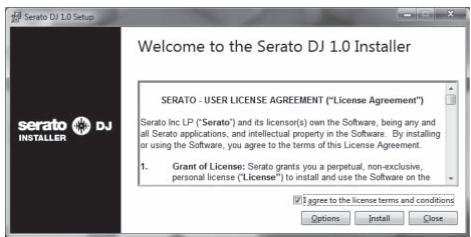

12 Leggere attendamente i termini dell'accordo di licenza e, se li si accettano, scegliere [I accept the terms in the license agreement] e poi fareciesu [Install].

• Se non si è d'accordo con l'accordo di licenza d'uso,fare dialogo su [Close] e fermare l'installazione.
  Installazione ha inizio.

Il messaggio di installmente avvenuta appara una volta che esta è terminata.

13 Fare clic su [Close] per chiudere l'installatore di Serato DJ.

Procedura di INSTALLazione (Mac OS X)

Non collegare questa unità ed il computer se non ad installmente terminata.

Se altri programmi sono avviati nel computer, chiuderli.

1 Inserire il CD-ROM nellettore ottico del computer. Viene visualizzato il menu del CD-ROM.

• Se il menu del CD-ROM non appeare sullo schermo quando il CD-ROM stesso viene inserito, usare l'icona del Finder per aprire il disco e quindi clickcare due volte sull'icona [CD_menu.app].

2 Scegliere [Installare il software DJ (Serato DJ/ Download)] dal menu del CD-ROM, poifareclc su [Avvio].

3 Viene visualizzato "An internet environment is required to access the site. Connected to the internet?" Fare cli su [Si].

Il Web browser si après ed il sito di supporto DJ Pioneer appar.

4 Fare cli su [Software Info] in [DDJ-SX] del sito di supporto DJ Pioneer.

[Serato DJ Support Information] viene visualizzato.

5 Fare cliq sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

6 Accedere al proprio account utente di "Serato.com".

• Se si è gli registrato un account utente per "Serato.com", passare alla fase 8.
• Se non si possie de essere un account utente, farlo nel modo seguente.

— Seguendo le istruzioni sullo schermo, digitare il proprio indirizzo di mail ed il password desiderato, quando scegliere la propria regione di residenza.

Spuntando [E-mail me Serato newsletters], mail informativi riguardanti le ultime informazioni su prodotti legati a Serato vi verranno inviati da Serato.
— Completata la propria iscrizione come utente, si riceverà un mail all'indirizzo fornito. Leggere il mail ricevuto da "Serato. com".

• Fare attenzione a non dimenticare l'indirizzo mail ed il password specificati al momento della registrazione. Saranno poi necessari per aggiornare il software.
• Le informazioni date durante la registrazione del nuovo account possono essere raccolte, elaborate ed usate sulla base della politica di privacy del sost Web di Serato.

7 Fare cliq sul collegamento contento nel mail ricevuto da "Serato.com".

Esso vi porterà alla pagina di download di Serato DJ. Procedere con la fase 9.

8 Registrarsi.

Digitare l'indirizzo mail ed il password precedente registri per accedere a "Serato.com".

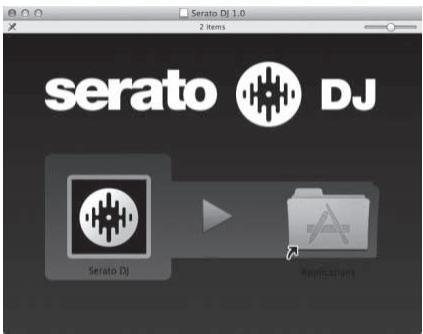

9 Scaricare Serato DJ alla pagina di download.

Decomprimere il file scaricato e fare doppio cli c sul file che ne risulta per iniziare l'installazione.

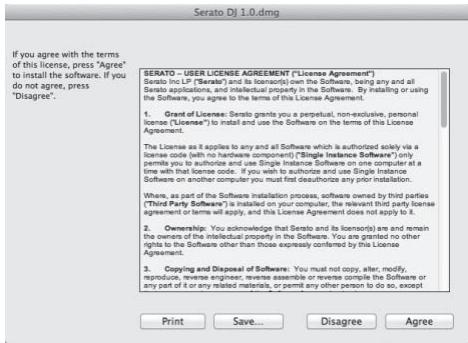

10 Leggere attendamente i termini dell'accordo di licenza e, se li si accettano, fareciesu [Agree].

• Se non si è d'accordo con l'accordo di licenza d'uso,fareciesu [Disagree]efermarelinstallazione.

11 Se apparisse la segunte schermata, trascinare l'icona [Serato DJ] e farla cadere sull'icona della cartella [Applications].

Impiego

• Prima di ricollegare l'adattatore di CA, attendere che tutti i collegamenti fra dispositori siano stati fatti. Prima di fare o modificare collegamenti fra dispositori, non mancare di spegnere l'apparecchio e di scollegare l'adattatore di CA. Consultare le istruzioni per l'uso del componente da collegare.
• Usare solo l'adattatore accluso a esta unità.
• Questa unità viene alimentata da un adattatore di CA.
• Collegare esta unità ed il computer direttamente col cavo USBclusive.
  Gli hub USB non possono essere utilizzati.

ATTENZIONE

A causa delle caratteristiche del prodotto, il display potrebbe venire spento del tutto con i pulsanti di funzione dell'unità principale o del telecommando (se accluso) in modo che il prodotto pare essere spento come se l'adattatore di CA fosse scollegato, ma è in realtà più approca. Perché il prodotto non venga alimentato è necessario scollegare l'adattatore di CA (dispositivo di spegnimento) alla presa di corrente. Installare il prodotto vicino ad una presa con l'adattatore di CA (dispositivo di spegnimento) in una posizione disponibile raggiungibile e scollegarlo se si prevede di non doverlo usare per quale tempo, ad esempio per viaggi. Non facendolo si possono causare incendi.

Collegamenti

1 Collegare la cuffia ad uno dei terminali [PHONES].

2 Collegare diffusori autoalimentati, amplificatori di potenza ed altri componenti ai terminali [MASTER OUT 1] o [MASTER OUT 2].

• Per emettere segnale audio dai terminali [BOOTH], collegare i diffusori o altri disposittivi ai terminali [BOOTH].
• Per dettagli sul collegamento dei terminali di ingresso/uscita, videere le Istruzioni per l'uso.

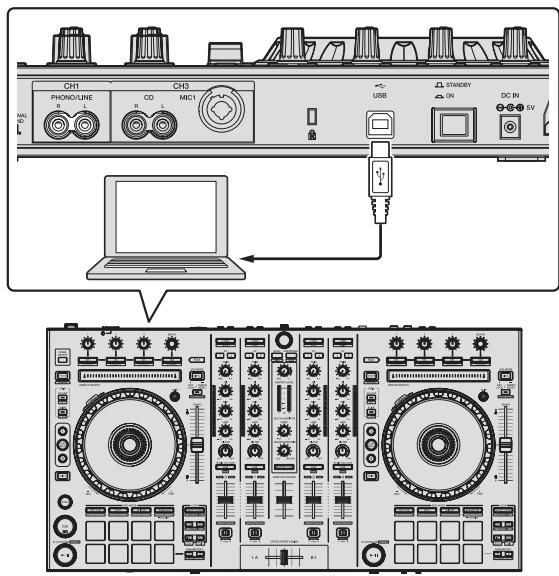

3 Collegare esta unità al computer via cavi USB.

4 Accendere il computer.

5 Collegare la spina di alimentazione all'adattatore di CA.

Fare scivolare la spina di alimentazione lungo le guide nell'adattatore di corrente alternata come visto in figura e premere fino a sentire uno scatto.

• Per istruzioni dettagliate riguardanti l'adattatore di CA; vedere "L'adattatore di CA" (p. 16).
• La forma della spina differisce a seconda della regione di vendita dell'apparecchio.

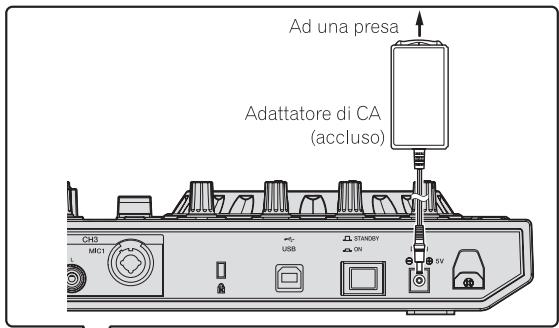

6 Collegare l'adattatore di CA.

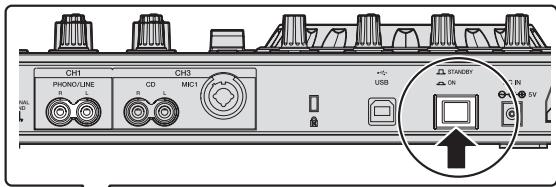

7 Premere l'interruttore [STANDBY/ON] del pannello posteriori di但这a unità per farla accendere.

Accendere esta unità.

• Per utenti Windows Quando esta unità viene collegata la prima volta al computer oppure quando viene collegata ad una porta USB diversa del computer potrebbe apparire il messaggio [Installatione driver di dispositivo in corso]. Attendere che il messaggio [È ora possibile utilizzato i dispositivi] appoaia.

8 Accendere i dispositivi collegati ai terminali di uscita (diffusori autoalimentati, amplificatori di potenza, componenti, ecc).

• Se ai terminali di ingresso viene collegato un microfono,lettore DJ o altri dispositivo esterno, tale dispositivo si accende.

Avvio del sistema

Avvio di Serato DJ

In Windows

Dal menu [Start] di Windows,fare clc sull'icona [Serato DJ] in [Tutti i programmi] > [Serato] > [Serato DJ].

In Mac OS X

Nel Finder, après la cartella [Applicativo], poi fare cli c sullicona [Serato DJ].

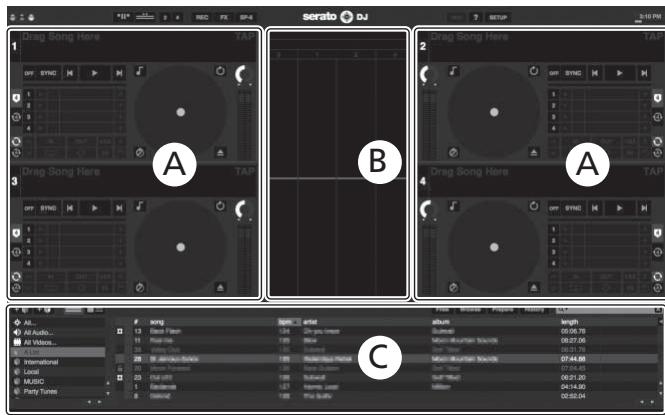

Schermata del computer subito after il lancio di Serato DJ

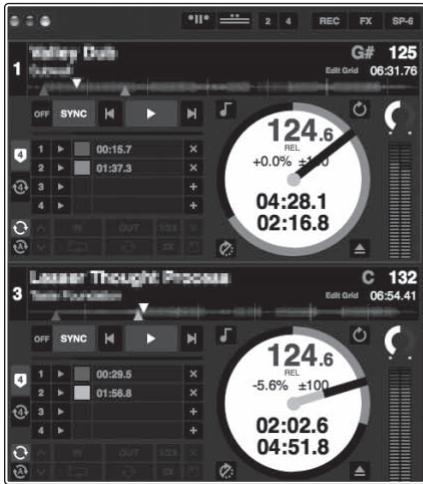

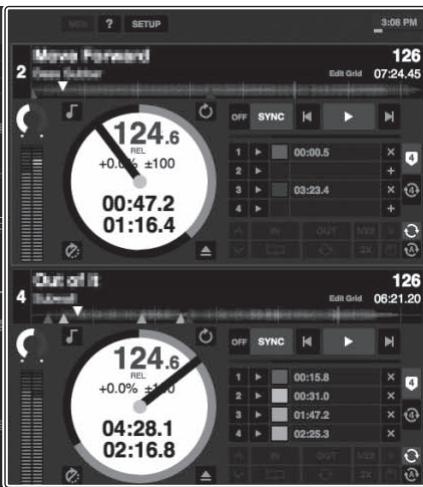

Schemata del computer quando un brano viene caricato in Serato DJ

A

B

A

C

A Sezione deck

Le informazioni sui brani (nome del brano caricato, nome dell'artista, BPM, ecc.), la forma d'onda complessiva ed altri dati vengono visualizzati qui.

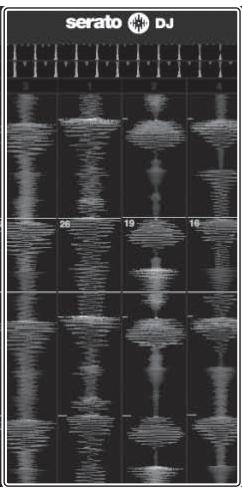

B Display delle forme d'onda

La forma d'onda del brano caricato viene visualizzata qui.

C Sezione browser

I crate in cui dei brani della libreria o dei set di più brani vengono memorizzati sono visualizzati qui.

Qesto manuale consiste principalmente della spiegazione delle funzioni dell'hardware di questa unità. Per istruzioni dettagliate sull'uso di Serato DJ, leggerne le istruzioni per l'uso.

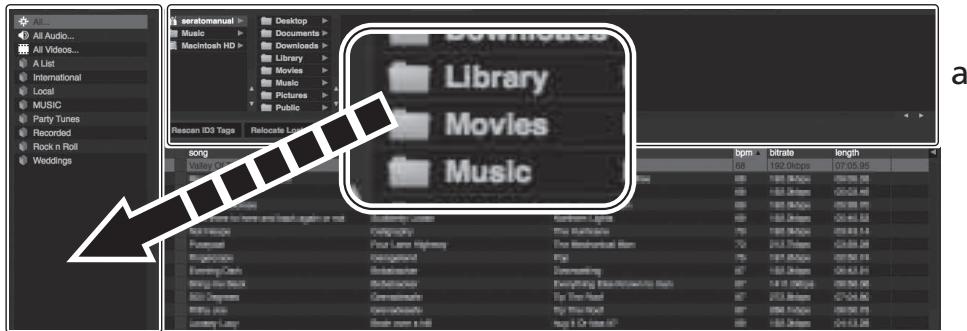

Importazione dei brani

La seguente è la procedura normale di importazione di brani.

Serato DJ consente di importare brani in vari modi. Per dettagli, vedere le istruzioni per l'uso di Serato DJ.
Se si sta già usando il software per DJ Serato (Scratch Live, ITCH o Serato DJ Intro) e si sono più create library di brani, esse possono venire usate come sono.

1 Fare cig sul pulsante [Files] della schermata di Serato DJ per fare aprire il pannello [Files].

Il contento del computer o della periferica adesso collegata vengono riprodotti nel pannello [Files].

2 Fare clic sulla cartella del pannello [Files] contente il brano da aggiuungere alla library, scegliendolo.
3 Nella schermata di Serato DJ, trascinare la cartella scelta e farla cadere nel pannello della lista dei crate.

Viene createo un nuovo crate ed i brani vengono aggiunti alla library.

b

a Pannello [Files]
b Pannello dei crate

Per caricare e riproduire brani

Di seguitoiene descritta come esempio la procedura di caricamento di brani nel deck [1].

1 Selettore rotante
2 Pulsante BACK
3 Pulsante LOAD
1 Premere il pulsante [BACK] di但这a unità, portare il cursore nel pannello dei crate sullo schermo del computer, quindi girare la manopola selettrice per scegliere il crate, ecc.

2 Premere la manopola selettrice, portare il cursore sulla library dello schermo del computer, quindi girare la manopola selettrice e scegliere il brano.

a Library
b Pannello dei crate

3 Premere il pulsante [LOAD] per caricare il brano scelto nel deck.

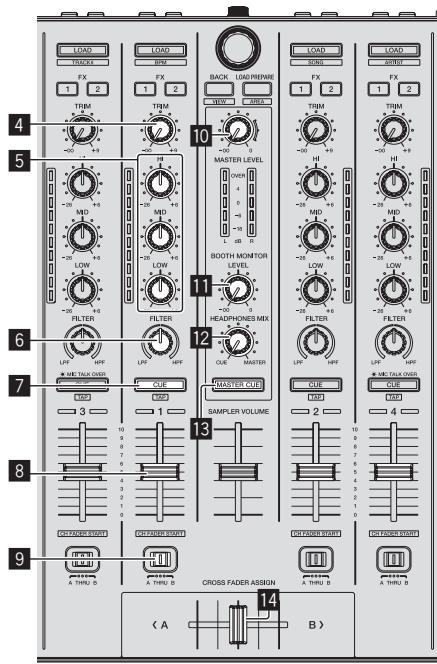

Rlproduzione di brani e del relative audio

Di seguito viene descritta come esempio la procedura di riproduzione del canale 1.

• Impostare il volume dei dispositivi (amplificatori di potenza, diffusori autoalimentati, ecc.) collegati ai terminali [MASTER OUT 1] e [MASTER OUT 2] su di un livello appropriato. Tenere presente che, se il volume èccessivo, vengono prodotti suoni molto potenti.

4 Controllo TRIM
3 Controlli EQ (HI, MID, LOW)
6 Cont rollo FILTER
7 Pulsante della cuffia CUE
8 Fader canali
9 Interrupttore Crossfader Assign
10 Controllo MASTER LEVEL
11 Controllo BOOTH MONITOR LEVEL
12 Controllo HEADPHONES MIXING
13 Pulsante MASTER CUE
14 Crossfader
15 Controllo HEADPHONES LEVEL
16 Interrupttore INPUT SELECT
17 Selettore della curva del crossfader

1 Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc.	Posizione
Controllo MASTER LEVEL	Girata del tutto in senso antiorario
Controllo TRIM	Girata del tutto in senso antiorario
Controlli EQ (HI, MID, LOW)	Centrale
Controllo FILTER	Centrale
Fader canali	Spostato in avanti
Interruttore Crossfader Assign	Posizione [THRU]
Interruttore INPUT SELECT	Posizione [PC]

2 Premere il pulsante [/] per riproduire il brano.

3 Allontanare da sé il fader del canale.

4 Girare il controlo [TRIM].

Regolare [TRIM] in modo che l'indicatore arancione dell'indicatore di livello del canale si illumini al livello di picco.

5 Per regolare il livello audio dei diffusori, girare il dato [MASTER LEVEL].

Regolare il livello di ingresso audio del terminale [MASTER OUT 1] e [MASTER OUT 2] su un valore corretto.

Monitoraggio audio in cuffia

Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc.	Posizione
Controllo HEADPHONES MIXING	Centrale
Controllo HEADPHONES LEVEL	Girata del tutto in senso antiorario

1 Premere il pulsante [CUE] delle cuffie per il canale 1.

2 Girare il controlo [HEADPHONES LEVEL].

Regolare il livello di ingresso audio in cuffia su un valore corretto.

Nota

Questa unità e Serato DJ possiedono varie funzioni che permettono performance DJ personalizzate. Per dettagli sulle varie funzioni, vedere le Istruzioni per l'uso di但这a unità e di Serato DJ.

• Le Istruzioni per l'uso di但这a unità possono venire scaricate dal situ di supporto DJ Pioneer. Per dettagli, videere Download delle Istruzioni per l'uso di但这a unità (p. 15).
• Le Istruzioni per l'uso di Serato DJ possono venire scaricate presso "Serato.com". Per dettagli, videere Come scaricare le istruzioni per l'uso di Serato DJ (p. 15).

Spegnimento del sistema

1 Chiudere [Serato DJ].
Chiuso l'applicativo, sullo schermo del computer appara una richiesta di conferma di tale operazione. Fare cli su [Yes] per procedere.
2 Premere l'interruttore [STANDBY/ON] del pannello posteriori di但这a unità per farla spegnere.
3 Scollegare il cavo USB dal computer.

Nome delle varie parti

4

1

4

2

3

2

1 Sezione browser
2 Sezione deck
3 Sezione mixer
4 Sezione effetti

Sezione browser

Pulsante LOAD
2 Selettore rotante
3 Pulsante BACK
Pulsante LOAD PREPARE

Sezione deck

Questa sezione viene usata per controllare i quattro deck. I pulsanti e comandi di controllo dei deck 1 e 3 si trovano sulla sinistra del controller, quali dei deck 2 e 4 sulla destra.

1 Manopola
2 Pulsante VINYL
3 Pad NEEDLE SEARCH
4 Cursore TEMPO
5 Pulsante KEY LOCK
6 Indicatore TAKEOVER
Pulsante AUTO LOOP
8 Pulsante di mezzo loop
9 Pulsante di doppio loop
10 Pulsante LOOP IN
11 Pulsante LOOP OUT
12 Pulsante di modalità HOT CUE
13 Pulsante di modalità ROLL
14 Pulsante di modalità SLICER
15 Pulsante di modalità SAMPLER
16 Pad di performance
17 Pulsante PRAMETER1/2
18 Pulsante PLAY/PAUSE /II
19 Pulsante CUE
20 Pulsante SYNC
21 Pulsante SHIFT
22 Pulsante DECK
23 Pulsante DUAL DECK
24 Pulsante GRID ADJUST
25 Pulsante GRID SLIDE
26 Pulsante SLIP
27 Pulsante CENSOR
28 Pulsante PANEL SELECT

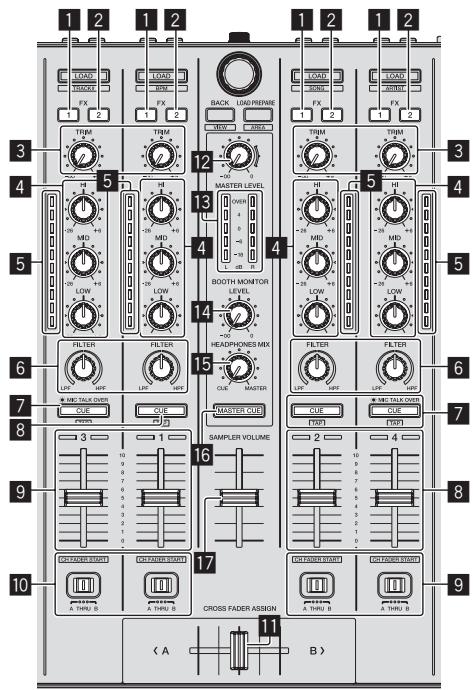

Sezione mixer

Pulsante di assegnazione FX 1
2 Pulsante di assegnazione FX 2
3 Controllo TRIM
4 Controlli EQ (HI, MID, LOW)
5 Indicatore del livello del canali
6 Controllo FILTER
7 Pulsante della cuffia CUE
8 Pulsante CUE/MIC TALK OVER cuffia
9 Fader canali
10 Interrupttore Crossfader Assign
11 Crossfader
12 Controllo MASTER LEVEL
13 Indicatore del livello principale
14 Comando del livello di monitoraggio in cabina
15 Controllo HEADPHONES MIXING
16 Pulsante MASTER CUE
17 CursedamplerVOLUME

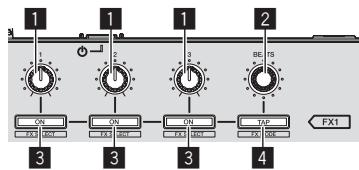

Sezione effetti

Questa sezioneiene usata per controllare le due unità effetto (FX1 e FX2). I comandi e pulsanti di controllo dell'unità FX1 si trovano sulla sinistra del controller, quelli dell'unità FX2 sulla destra. I canali cui si deve applicare l'effetto sono impostati usando i pulsanti di assegnazione effetti.

1 Comandi dei parametri degli effetti
2 Controllo FX BEATS
3 Pulsanti dei parametri degli effetti
4 Pulsante TAP

Acquisizione del manuale

Le Istruzioni per l'uso possono assumerile la forma di file PDF. La let-tura di file PDF richiedere l'installazione di Adobe Reader. Se non si possiede Adobe Reader, scaricarlo dal collegamento della schermata del menu del CD-ROM ed installarlo.

Download delle Istruzioni per l'uso di但这a unità

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

Se il menu del CD-ROM non appeare quando this viene inserto,fare quanto segue.

In Windows
Aprire l'unità disco da [Computer (o Risorse del computer)] nel menu [Start] e fare doppio cli cull'icona [CD_menu.exe].
In Mac OS X

Dal Finder, fare doppio cli cull'icona [CD_menu.app].

2 Quando viene visualizzato il menu del CD-ROM, selezionare [DDJ-SX: Istruzioni per l'uso (file PDF/ Download)] e quando fareblick su [Avvio].

II Web browser si après il sito di supporto DJ Pioneer appar.

3 Nel除去 supporto DJ Pioneer, fare clic su "Manuals" in "DDJ-SX".

4 Nella pagina di download, fare cigc sulla lingua desiderata.

II download delle istruzioni per l'uso inizia.

Come scaricare le istruzioni per l'uso di Serato DJ

1 Inserire il CD-ROM nellettore ottico del computer.

Viene visualizzato il menu del CD-ROM.

Se il menu del CD-ROM non appeare quando this viene inserito,fare quanto segue.

In Windows

Aprière l'unità disco da [Computer (o Risorse del computer)] nel menu [Start] e faire doppio cli cull'icona [CD_menu.exe].

In Mac OS X

Dal Finder, fare doppio cli cull'icona [CD_menu.app].

2 Quando viene visualizzato il menu del CD-ROM, selezionare [Serato DJ: Software Manual (PDF file/ Download)] e quindi fareblick su [Avvio].

II Web browser si après il sito di supporto DJ Pioneer appar.

Per chiudere il menu del CD-ROM fareciesu [Esci].

3 Fare cli su [Software Info] in [DDJ-SX] del sito di supporto DJ Pioneer.

[Serato DJ Support Information] viene visualizzato.

4 Fare cliq sul link della pagina di download di Serato DJ.

Viene visualizzata la pagina di download di Serato DJ.

5 Accedere al proprio account utente di "Serato.com".

Digitare l'indirizzo mail ed il password precedentamente registrati per accedere a "Serato.com".

6 Da "More Downloads" sul lato destro della pagina di download,fareclc su "Serato DJ Software Manual x.x".

Il download delle istruzioni per l'uso di Serato DJ inizia.

L'adattatore di CA

Normedisicurezza

Per motivi di sicurezza e per poter sfruttare al massimo il potenziale della unità, leggere e seguire le seguenti norme.

Leggere e conservare le istruzioni

Leggere tutte le istruzioni per l'uso e le informazioni fornite col prodotto.

Pulizia

Per pulire l'alloggiamento esterno, usare un panno leggermente inumidito. Evitare di usare fluidi contenti liquidi, aerosol o pulenti a base di alcol.

Acqua o umidità

Evitare di usare o installare questo prodotto vicino ad acqua o altri fluidi.

Accessori

Non installare quello prodotto su di un carrello, supporto o ravolo instabile. Il prodotto potrebbe cadere e danneggiarsi seriamente.

Ventilazione

Non bloccare o coprir il prodotto durante l'uso. Questo prodotto non deve venireippo al chiuso senza assicurarne la ventilazione.

Ambiente

Evitare di installare il prodotto in luoghi esposti a polvere, temperature elevate, umidità, vibrazioni o urti.

Sorgenti di energia

Usare quello prodotto solo con sorgenti di energia raccomandata. Se non si è certi che una sorgente di energia sia adatta, consultare un rappresentante autorizzato Pioneer.

Protezione del cavo di alimentazione

Per scollegare il cavo di alimentazione, tirare la spina e non il cavo. Non toccare il cavo o la spina con le mani bagnate o si potrebbe causare un corto circuito o rinanere folgorati. Non permettere che nulla pizzichi o si appoggi al cavo di alimentazione, e non installarlo su percorsi frequentati.

Alimentazione

Specnere ilsystema prima di installare quello o altri appearecchi.

Sovraccarico

Evitare di collegare troppo dispositivi ad una sola presa a muro o sorgente di corrente, dato che questo può causare incendi o corto circuiti.

Ingresso di oggetti o liquidi

Evitare di far cadere oggetti oggetti nel disposativo. Evitare di versare oggetti nel o sul disposativo.

Assistenza

Aprendo o togliendo il cabinet vi esponete a possibili scariche elettriche o altri pericoli. Per agli riparazione, entrare in contatto con un rapresentante autorizzato Pioneer (Consultare la Scheda di assistenza e supporto acclusa).

Danni che richiedono assistenza

Nei seguenti casi, scollegare questa unità e affidarla a personale qualificato:

Se il cavo di alimentazione, la spina o il cabinet sono danneggiati.
Se del liquido è stato versato o oggetti sono penetrati nel prodotto.
Se il prodotto è stato esesto a pioggia o acqua.
Se il prodotto non funziona normalmenteanche se si seguono le istruzioni per l'uso. Usare solo i comandi coperti dalle istruzioni per l'uso. La regolazione scorretta di altri comandi cui couse causare danni e cui richiedere l'intervento di un tecnico specializzato per ristabilire il funzionamento normale.
- Se il prodotto non funzione in quale modo normalmente,esso richiede assistenza.

Controllare che non vi siano anomalie nell'adattatore di CA o nella spina di alimentazione, poi insertire la spina di alimentazione nella posizione

specificata dell'adattatore di CA nel modo specificato fino a sentire un cli. Per dettagli, vedere Inserimento della spina di alimentazione a pagina 17.

Se ci sono anomalie nell'adattatore di CA o nella spina, chiedere riparazioni al centro di assistenza autorizzato Pioneer o al proprio negoziente di fiducia.

• Non usare esta unità con una monetà o altri oggettó in metallo incastrato fra l'adattatore di CA e la spina. Facendolo si possono causare corto circuiti, e quindi incendi e folgorazioni.

• Nell'installare l'adattatore di CA su di una presa a muro, controllare che non rimanga spazio fra l'adattatore di CA e la presa a muro. Un dato difettoso o una moneta o altri oggettto in metallo in tale posizione possono causare corto circuiti, e quindi incendi o folgorazioni.

• Se qualcuno inciampasse sul cavo di alimentazione o se qualcosa colpisce l'adattatore di CA, la spina di alimentazione più staccarsi. Se quello accade, togliere la spina alla presa con mani asciutte tenendola come indicate nel diagramme che segue e sono toccare parti in metallo. Non usare alcun utensile.

Non toccare.

Inserimento della spina di alimentazione

Fare scivolare la spina di alimentazione lungo le guide nell'adattatore di corrente alternata viste nella figura che segue e premere fino a sentire uno scatto.

Rimozione della spina di alimentazione

Premere il pulsante [PUSH] dell'adattatore di CA, far scivolare la spina dall'adattatore come visto in figura e toglierla.

Installata la spina di alimentazione, non è necessario toglierla.

Spina di alimentazione

Questo prodotto ha in dotazione i tipi di spina di alimentazione che seguono. Usare la spina adatta al paese o regione di propria residenza.

Tip1 (per l'Europa)

Tip2 (per il Regno Unito)

Informazioni aggintive

Diagnostica

L'uso scorretto dell'apparecchio viene spesso scambiato per un guasto. Se si ritiene che questo componente non funzioni bene, controllare la sezione che segue. A volte il problema risiede in un'alto componente. Controllare tutti i componenti ed apparetti elettronici usati. Se il problema non può venire eliminato neppure dopo aver fatto i controlli suggeriti, chiedere assistenza tecnica al più vicino centro assistenza o rivenditore autorizzato Pioneer.
- Questa unità più non funzionare a causa di elettricità statica o autres influenze estnerne. In quello caso, il funzionamento corretto dovrebbe tornare spegnendo esta unità, attendendo un minuto e riaccende.

Problema	Controllare	Rimedio
L'apparecchio non è accesso.	L'interruttore di accensione [STANDBY/ON] è impostato su [ON]?	Portare l'interruttore di accensione [STANDBY/ON] su [ON].
	L'adattatore di CA accluso è collegato bene?	Installare la spina di alimentazione sull'adattatore di CA accluso. (pagea 17)Collegare l'adattatore di CA accluso correttamente sulla presa di corrente.(pagea 17)
		Collegare la spina di CC dell'adattatore di CA correttamente aquesta unità.
Questa unità non viene riconosciuta.	Il cavo USB accluso è correttamente collegato?	Collegare bene il cavo USB accluso.
	Si usa un hub USB?	Gli hub USB non possono essere utilizzati. Collegare il computer equesta unitàdirettamente col cavo USB accluso.
	Il driver è bene impostato?	Impostare bene il driver. (pagea 5)
Nessun brano viene visualizzato nella library.	Si sono importati file musicali?	Importare i file musicali correttamente.Per dettagli sull'importazione di file musicali, vedere "Serato DJ software manual".
	Un crate o sotto crate non contenente brani è stato scelto?	Scegliere un crate o sotto crate che contiene brani o aggiungere brani al crate o sotto crate vuoto.
Nessun brano di iTunes viene visualizzato nella library.	[Show iTunes Library] della schedra [Show iTunes Library] del menu [SETUP] è spuntato?	Controllare [Show iTunes Library] della schedra [Show iTunes Library] del menu [SETUP].Per dettagli sull'importazione di file musicali, vedere "Serato DJ software manual".
	Un crate o sotto crate non contenente brani è stato scelto?	Scegliere un crate oeturate che contiene brani o aggiungere brani al crate oeturate vuoto.
I file audio della library non possonovenire modificativi (cambio del nome dei brani, ecc.).	[Protect Library] in [SETUP] è attivato?	Disattivare [Protect Library].
La registrazione non è possibile.	Il livello di registrazione è basso?	Regolare il controlo del guadagno nel pannello [Record] di Serato DJ.
	Si è salvata la registrazione quando è terminata?	Salvare una registrazione terminata.Per istruzioni dettagliate sulla registrazione, vedere "Serato DJ software manual".
Audio assente o insufficiente.	Il lavoro [TRIM], i fader dei canali, il crossfader e il lavoro [MASTER LEVEL] sono nelle posizioni corrette?	Portare i controlli [TRIM], [cursore dei canali], [crossfader] e [MASTER LEVEL]nelle posizioni corrette.
	I diffusori alimentati, ecc. collegati sono regolati correttamente?	Regolare correttamente l'ingresso di segnale, il volume, ecc. dei diffusori alimentati.
	I cavi di collegamento sono collegati correttamente?	Collegare correttamente i cavi di collegamento.
	I terminali o gli spinotti sono sporchi?	Pulire i terminali e gli spinotti prima di procedere con i collegamenti.
	Il driver è bene impostato?	Impostare bene il driver. (pagea 5)
Audio distorto.	Il lavoro [MASTER LEVEL] è in posizione corretta?	Regolare il lavoro [MASTER LEVEL] in modo che l'indicatore arancione di livello principale si illumini al livello di picco.
	Il lavoro [TRIM] è in posizione corretta?	Regolare il lavoro [TRIM] in modo che l'indicatore arancione di livello del canale si illumini al livello di picco.
	[HEADROOM] nel menu [SETUP] è regolato correttamente?	Regolare il livello correttamente.
L'audio al momento riprodotto si inter-rompe quando si usa software DJ.	Il valore di latenza del driver è adatto?	Impostare il valore di latenza del driver su un valore adatto.
		Impostare il valore di latenza del software DJ su un valore adatto.
Il segnale di un dispositivo o microfono esterni non viene ricevuto.	Il selettore [INPUT SELECT] è in posizione corretta?	Regolare il selettore [INPUT SELECT] sulla posizione corretta.
L'audio si interrompe quando si attiva il driver ASIO.	Il driver ASIO è stato impostato quando Serato DJ era attivo?	Impostare il driver ASIO prima di lanciare Serato DJ. (pagea 5)
L'indicatore lampeggia ed il funziona-mente è anomalo.	—	Il funzionamento normale più venire ristabilito scollegando l'adattatore di CA, attendendo almeno un minuto e ricollegando l'adattatore di CA.Se il sintomo persistsiste, scollegare l'adattatore di CA e richiedere riparazioni.
Serato DJ non funziona in modo stabile.	Si sta usando l'ultima versione del software?	Gli aggiornamenti Gratis a Serato DJ sono scaricabili gratuitoamente da Internet. Controllare il site che segue e tenere il software aggiornato all'ultima versione. (pagea 5)
	Si sta usingo allo stesso tempo Serato DJ ed altri software?	Chiudere tutti gli altri applicativi per diminuire il carico del computer. (pagea 5)Se il funzionamento rimane instabile, provare a disattivare reti wireless o altri collegamenti wireless, software antivirus, salvaschermo, modalità di risparmio energetico, ecc.(pagea 5)
	Se altri dispositivi USB sono collegati al computer.	Scollegare altri dispositivi USB dal computer.Se un altre disposizione audio USB è collegato al computer nelle stesso momento, potrebbe non funzioni e venire riconosciuto correttamente.
	Si usa un hub USB?	Gli hub USB non possono essere utilizzati. Collegare il computer equesta unità direttamente col cavo USB accluso.
	La porta USB cui è collegata但这a unità ha problemi.	Se il computer ha varie porte USB, provare a collegare questa unità ad un'altra porta USB.
	Questa unità è collegata ad un computer portatile alimentato a batteria?	Alimentare il computer portatile da una rete a CA.(Con certe impostazioni del computer portatile, è possible che la modalità di risparmio energetico si attivi quando il computer funzione a batteria, riducendo le prestazioni del computer stesso.) (pagea 5)
	Il buffer USB è troppo piccolo.	Aumentare la dimensioni del buffer USB.

A proposito del marchi di fabbrica o marchi di fabbrica depositati

• Pioneer è un marchio di fabbrica depositato della PIONEER CORPORATION.

I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica dei rispetti proprietari.

Precauzioni sui copyright

Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate nella consenso di chi detiene il copyright.

• La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individuali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sula persona che ha registrato la musica.
• Quando si tratta con musica scaricata da Internet, ecc., la piena responsabilità che esta venga utilizzata secondo le modalità del contratto col situ di scaricamento ricade sulla persona che ha scaricato tale musica.

Dati tecnici

Adattatore di CA

Alimentazione CA da 100 V a 240 V, 50 Hz/60 Hz
Corrente dichiarata. 800 mA
Uscita dichiarata. CC 5 V,3 A

Dati generali - Unità principale

Peso unità principale 5,8 kg
Dimensioni massime. 664 mm (L) × 70,4 mm (A) × 357 mm (P)
Temperature di funzionamento tollerabili . Da + 5% a +35^
Umidità di funzionamento tollerabile......Da 5% a 85% (senza condensa)

Sezione audio

Frequenza di campionamento 44,1 kHz
Convertore A/D, D/A 24 bit
Caratteristiche di frequenza USB, LINE, MIC. Da 20 Hz a 20 kHz
Rapporto S/R (uscita dichiarata, A-WEIGHTED) USB. 105 dB
LINE 95 dB
PHONO. 92 dB
MIC 92 dB

Distorsione armonica complessiva (20 Hz — 20 kHzBW)
USB. .0,003 %

LINE 0,005%
Livello/impedenza di ingresso standard LINE. -12 dBu/47 kΩ PHONO. -48 dBu/47 kΩ MIC. -52 dBu/10 kΩ
Livello di uscita/impedenza di carico/impedenza di uscita standard
MASTER OUT 1. +8 dBu/10 kΩ/330 Ω
MASTER OUT 2. +2 dBu/10 kΩ/1 kΩ
BOOTH. +8 dBu/10 kΩ/330 Ω
PHONE. +4 dBu/32 Ω/32 Ω
Livello di uscita/impedenza di carico dichiarati
MASTER OUT 1. 26 dBu/10 kΩ
MASTER OUT 2. 20 dBu/10 kΩ
BOOTH. 26 dBu/10 kΩ
Diafonia LINE .87 dB
Caratteristica di equalizzazione dei canali HI Da-26 dB a +6 dB (13 kHz) MID. Da-26 dB a +6 dB (1 kHz) LOW. Da-26 dB a +6 dB (70 kHz)

Terminali di ingresso/uscita

Terminale di ingresso CD Prese a spinotto RCA. 2 set
Terminali di ingresso PHONO/LINE Prese a spinotto RCA. 2 set
Terminale MIC1 Connettore XLR/presa fono ( 6,3mm) . 1 set
Terminale MIC2 Presa fono (0 6,3 mm) 1 set
Terminale di uscita MASTER OUT 1 Connettore XLR .1 set
Terminale di uscita MASTER OUT 2 Prese a spinotto RCA. 1 set
Terminale di uscita BOOTH Presa fono ( 6,3mm) .1 set
Terminale di uscita PHONES Presa fono stereo ( 6,3mm) .1 set Presa fono stereo mini ( 3,5mm) .1 set
Terminale USB Tipo B. 1 set
- A cause dei continui miglioramenti, i dati tecnici ed il design di questa unità e del software che la accompagna sono soggetti a modifiche nella preavviso.
© 2012 PIONEER CORPORATION. Tutti i diritti riservati.
