РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDJ-SX PIONEER

Благодарим вас за покупку данного изделия Pioneer. Пожалуйста, внимательно изучите данные инструкции по эксплуатации для надлежащего использования данной модели. По завершению изучения инструкций, храните их в надежном месте для справок в будущем. В некоторых странах или регионах форма вилки питания и розетки может иногда отличаться от того, что отображено на иллюстрациях. Однако способ подключения и работы аппарата остается неизменным. BAЖHO CAUTION

RISK OF ELECTRIC SHOCK

Символ молнии, заключенный в равносторонний треугольник, используется для предупреждения пользователя об «опасном напряжении» внутри корпуса изделия, которое может быть достаточно высоким и стать причиной поражения людей электрическим током.

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ. Восклицательный знак, заключенный в равносторонний треугольник, используется для предупреждения пользователя о наличии в литературе, поставляемой в комплекте с изделием, важных указаний по работе с ним и обслуживанию. D3-4-2-1-1_A1_Ru Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия). В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения. Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058b_A1_Ru ПРЕДУПРЕЖДЕНИЕ Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя D3-4-2-1-3_A1_Ru Условия эксплуатации Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). D3-4-2-1-7c*_A1_Ru ПРЕДУПРЕЖДЕНИЕ Перед первым включением оборудования внимательно прочтите следующий раздел. Напряжение в электросети может быть разным в различных странах и регионах. Убедитесь, что сетевое напряжение в местности, где будет использоваться данное устройство, соответствует требуемому напряжению (например, 230 В или 120 В), указанному на этикетке адаптера переменного тока. D3-4-2-1-4*_A1_Ru_PSV ПРЕДУПРЕЖДЕНИЕ Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником. Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом. Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-1a_A1_Ru При использовании данного изделия, прочтите информацию по мерам безопасности на нижней стороне аппарата. D3-4-2-2-4_B1_Ru

ПРЕДУПРЕЖДЕНИЕ Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу. D41-6-4_A1_Ru K041_A1_Ru

Выключатель STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-2a*_A1_Ru МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру. S002*_A1_Ru

Как следует читать данное руководство

Благодарим вас за покупку данного изделия Pioneer. Обязательно прочтите данную брошюру и инструкции по эксплуатации! В обеих документациях содержится важная информация, которую требуется изучить до использования данного Подробнее о том, как получить инструкции по эксплуатации смотрите Получение руководства (стр. 15). В данном руководстве названия экранов и меню, отображаемые на изделии и на компьютерном экране, а также названия кнопок и терминалов, др., указываются в скобках. (Пример: кнопка [CUE], панель [Files], режим [VINYL], терминал [AUX IN]) Пожалуйста, помните, что экраны и технические характеристики программного обеспечения, описываемого в данном руководстве, а также внешний вид и технические характеристики оборудования в данный момент находятся в стадии развития и конечные технические характеристики могут различаться. Пожалуйста, помните, что в зависимости от версии операционной системы, настроек веб-браузера, др. способы управления могут отличаться от процедур, описанных в данном руководстве. В некоторых странах или регионах форма вилки питания и розетки может иногда отличаться от того, что отображено на иллюстрациях. Однако способ подключения и работы аппарата остается неизменным.

CD-ROM (Установочный диск) Адаптер переменного тока Вилка питания USB кабель Гарантийный талон Прочитайте перед использованием (Важно)/Краткое руководство пользователя (данный документ) Установка програмного обеспечения

Для получения самой последней информации по требуемой операционной среде и совместимости, а также по получению самой последней операционной системы смотрите “Software Info” в “DDJ-SX” на сайте поддержки Pioneer DJ ниже. http://pioneerdj.com/support/ Не гарантируется функционирование на всех компьютерах, даже если выполняются все указанные здесь условия по операционной среде. В зависимости от настроек энергосбережения, др., компьютера, ЦП и жесткий диск могут не обеспечивать достаточной обрабатывающей способностью. В особенности для ноутбуков убедитесь, что компьютер находится в надлежащем состоянии для обеспечения постоянной высокой работоспособности (например, удерживая постоянно подключенным к питанию переменного тока) во время использования Serato DJ. Для использования Интернет требуется составить отдельный контракт с провайдером Интернет-услуг и оплатить услуги провайдера. О процедуре установки Перед установкой програмного обеспечения Относительно самой последней версии программного обеспечения Serato DJ зайдите на Serato.com и загрузите оттуда программное обеспечение. Ссылка для загрузки программного обеспечения также имеется на поставляемом CD-ROM. ! Более подробную информацию смотрите в “Процедура установки (Windows)” или “Процедура установки (Mac OS X)”. ! Пользователь обязан подготовить компьютер, сетевые устройства и другие элементы среды использования Интернет, требующиеся для подключения к Интернет. О программном драйвере (Windows) Данный программный драйвер является эксклюзивным драйвером ASIO для вывода аудиосигналов от компьютера. ! При использовании Mac OS X нет необходимости устанавливать программный драйвер. Подробную информацию о программном драйвере, предназначенном для данного аппарата смотрите на сайте поддержки Pioneer DJ ниже. http://pioneerdj.com/support/ О программном обеспечении Serato DJ Serato DJ является приложением DJ от Serato. DJ исполнения возможны при подключении компьютера с установленным данным программным обеспечением к данному аппарату. Минимальная операционная среда Поддерживаемые операционные системы Mac OS X: 10.6.8 и 10.7.4 Windows: Windows 7 Другие неисправности Оптический дисковод Дисковод оптического диска, на котором можно считывать CD-ROM USB порт Для подключения компьютера к данному аппарату требуется наличие USB 2.0 порта. Разрешение дисплея Разрешение 1 280 x 720 или выше Подключение к

Для регистрации аккаунта пользователя “Serato. com” и загрузки программного обеспечения требуется подключение к Интернет. Для Windows После установки программного драйвера установите программное обеспечение Serato DJ. Для Mac OS X Установите только програмное обеспечение Serato DJ. Процедура установки (Windows) Не подключайте данный аппарат к компьютеру, пока установка не завершена.

Перед установкой войдите в систему как пользователь, обладающий правами администратора компьютера. Если на компьютере запущены любые другие программы, закройте их. 1 Вставьте CD-ROM в дисковод оптического диска компьютера. Отображается меню CD-ROM. ! Если меню CD-ROM не отображается при загрузке CD-ROM, откройте дисковод оптического диска из [Компьютер (или Мой компьютер)] в меню [Пуск], затем дважды щелкните по иконке [CD_menu.exe].

Проверка самой последней информации о программном драйвере Процедура установки зависит от операционной среды (ОС) на используемом компьютере. 2 При отображении меню CD-ROM выберите [Установить программный драйвер (Pioneer_DDJ_ SX_Driver_x.xxx.exe)], затем щелкните [Запустить].

Для закрытия меню CD-ROM щелкните [Выход]. 3 Выполните установку, следуя инструкциям на

Если во время установки на экране отображается [Безопасность Windows], щелкните [Все равно установить этот драйвер] и продолжите установку. По завершению установки отображается сообщение о завершении. После установки программного драйвера установите программное обеспечение Serato DJ. 4 В меню CD-ROM выберите [Установка программного обеспечения DJ (Serato DJ/Download)], затем щелкните по [Запустить].

5 Отображается “An internet environment is required to access the site. Connected to the internet?”. Щелкните по [Да]. Запускается веб-браузер и отображается сайт поддержки Pioneer DJ. 6 Щелкните по [Software Info] в [DDJ-SX] на сайте поддержки Pioneer DJ. [Serato DJ Support Information] отображается. 7 Щелкните по ссылке на страницу загрузки Serato DJ. Отображается страница загрузки Serato DJ. 8 Войдите в ваш аккаунт пользователя “Serato. com”.

Если вы уже зарегистрировали ваш аккаунт пользователя на “Serato.com”, то перейдите на шаг 10. Если регистрация аккаунта пользователя не была завершена, произведите ее с помощью процедуры ниже. — Следуя инструкциям на экране введите адрес вашей электронной почты и пароль, который хотите установить, затем выберите регион вашего проживания. — Если вы установите галочку в [E-mail me Serato newsletters], то сможете получать рассылку от Serato с наиболее свежей информацией по изделиям Serato. — По завершении регистрации аккаунта пользователя вам будет направлено электронное письмо на введенный адрес электронной почты. Прочтите электронное письмо, отправленное с “Serato.com”. Будьте внимательны и не забывайте адрес электронной почты и пароль, указанные при регистрации пользователя. Они еще пригодятся при обновлении программного обеспечения. Личная информация, введенная во время регистрации акаунта нового пользователя может собираться, обрабатываться и использоваться в соответствии с политикой конфиденциальности, указанной на вебсайте Serato. 9 Щелкните по ссылке, указанной в электронном сообщении, отправленном с “Serato.com”. Вы будете перенаправлены на страницу загрузки Serato DJ. Перейдите на шаг 11. 10 Войдите в систему. Введите зарегистрированные адрес электронной почты и пароль и войдите в “Serato.com”. 11 Загрузите программное обеспечение Serato DJ со страницы загрузки. Разархивируйте загруженный файл, затем дважды щелкните по разархивированному файлу и запустите программу установки. 12 Внимательно прочтите условия лицензионного соглашения, и если вы согласны, то выберите [I accept the terms in the license agreement], затем щелкните по [Install]. По завершении установки отображается сообщение об успешной

13 Для выхода из программы установки Serato DJ щелкните по [Close]. Процедура установки (Mac OS X) Не подключайте данный аппарат к компьютеру, пока установка не завершена.

Если на компьютере запущены любые другие программы, закройте их. 1 Вставьте CD-ROM в дисковод оптического диска компьютера. Отображается меню CD-ROM. ! Если не открывается меню CD-ROM на экране при загрузке CD-ROM, откройте оптический дисковод через Finder, затем дважды щелкните по иконке [CD_menu.app]. 2 В меню CD-ROM выберите [Установка программного обеспечения DJ (Serato DJ/Download)], затем щелкните по [Запустить]. 3 Отображается “An internet environment is required to access the site. Connected to the internet?”. Щелкните по [Да]. Запускается веб-браузер и отображается сайт поддержки Pioneer DJ. 4 Щелкните по [Software Info] в [DDJ-SX] на сайте поддержки Pioneer DJ. [Serato DJ Support Information] отображается. 5 Щелкните по ссылке на страницу загрузки Serato DJ. Отображается страница загрузки Serato DJ. 6 Войдите в ваш аккаунт пользователя “Serato. com”.

Если вы не согласны с условиями соглашения об использовании, щелкните по [Close] и отмените установку. Запускается установка.

Если вы уже зарегистрировали ваш аккаунт пользователя на “Serato.com”, то перейдите на шаг 8. Если регистрация аккаунта пользователя не была завершена, произведите ее с помощью процедуры ниже. — Следуя инструкциям на экране введите адрес вашей электронной почты и пароль, который хотите установить, затем выберите регион вашего проживания. — Если вы установите галочку в [E-mail me Serato newsletters], то сможете получать рассылку от Serato с наиболее свежей информацией по изделиям Serato. — По завершении регистрации аккаунта пользователя вам будет направлено электронное письмо на введенный

адрес электронной почты. Прочтите электронное письмо, отправленное с “Serato.com”. Будьте внимательны и не забывайте адрес электронной почты и пароль, указанные при регистрации пользователя. Они еще пригодятся при обновлении программного обеспечения. Личная информация, введенная во время регистрации акаунта нового пользователя может собираться, обрабатываться и использоваться в соответствии с политикой конфиденциальности, указанной на вебсайте Serato. 7 Щелкните по ссылке, указанной в электронном сообщении, отправленном с “Serato.com”. Вы будете перенаправлены на страницу загрузки Serato DJ. Перейдите на шаг 9. 8 Войдите в систему. Введите зарегистрированные адрес электронной почты и пароль и войдите в “Serato.com”. 9 Загрузите программное обеспечение Serato DJ со страницы загрузки. Разархивируйте загруженный файл, затем дважды щелкните по разархивированному файлу и запустите программу установки. 10 Внимательно прочтите условия лицензионного соглашения, и если вы согласны, то щелкните по [Agree].

Если вы не согласны с условиями соглашения об использовании, щелкните по [Disagree] и отмените установку.

11 Если отображается следующий экран, перетащите иконку [Serato DJ] на иконку с изображением папки [Applications].

Выполните все подключения между устройствами, затем подключите адаптер переменного тока. Перед выполнением или изменением подключений между устройствами, обязательно отключите питание и отсоедините адаптер переменного тока от розетки. Смотрите инструкции по эксплуатации к подключаемому компоненту. Используйте только адаптер переменного тока, поставляемый с данным аппаратом. Электропитание на данный аппарат подается через адаптер переменного тока. Подключите данный аппарат и компьютер напрямую через поставляемый USB кабель. Концентратор USB не может использоваться. 2 Подключите активные громкоговорители, усилитель мощности, компоненты, др. к терминалам [MASTER OUT 1] или [MASTER OUT 2].

ПРЕДОСТЕРЕЖЕНИЕ Из-за технических характеристик изделия дисплей может полностью отключаться во время регулировки переключателей на основном блоке или пульте ДУ (если поставляется), и может показаться так, что адаптер переменного тока изделия отсоединен от розетке, хотя питание все еще подается. Для полной изоляции изделия от источника питания требуется отсоединить адаптер переменного тока (устройство отключения) от розетки. Установите изделие возле розетки, где не затруднен доступ к адаптеру переменного тока (устройство отключения), и когда изделие не используется в течение продолжительного времени, например, во время путешествия, отсоедините адаптер переменного тока от розетки. В ином случае это может привести к

Подключения 1 Подключите наушники к одному из терминалов [PHONES].

Для вывода звучания от терминалов [BOOTH] подключите громкоговорители или другие устройства к терминалам [BOOTH]. Подробнее оподключении к входным/выходным терминалам смотрите Инструкции по эксплуатации. 3 Подключите данный аппарат к компьютеру через USB кабель. 4 Включите питание компьютера. 5 Подключите вилку электропитания к адаптеру переменного тока. Задвиньте вилку питания в направляющие полозки адаптера переменного тока как отображено на рисунке и нажмите на нее до

8 Включите питание устройств, подключенных к выходным терминалам (активные громкоговорители, усилитель мощности, компоненты, др.).

Если к входным терминалам подключен микрофон, DJ проигрыватель или другое внешнее устройство, также включается питание такого устройства. Более подробные меры предосторожности по адаптеру переменного тока смотрите в “Об адаптере переменного тока” (стр. 16). Форма вилки различается в зависимости от региона, в котором аппарат был продан. 6 Подключите адаптер переменного тока. 7 Нажмите переключатель [STANDBY/ON] на задней панели данного аппарата и включите питание данного аппарата.

Включите питание данного аппарата. ! Для пользователей Windows Может отображаться сообщение [Установка программного обеспечения драйвера устройства] при подключении данного аппарата к компьютеру впервые или при подключении к другому USB порту на компьютере. Подождите немного, пока не отобразится сообщение [Устройство готово к использованию].

Запуск системы Запуск Serato DJ Для Windows В меню Windows [Пуск] щелкните по иконке [Serato DJ] в [Все программы] > [Serato] > [Serato DJ]. Для Mac OS X В Finder откройте папку [Приложение], затем щелкните по иконке [Serato DJ]. Компьютерный экран, отображающийся сразу-же после запуска программного обеспечения Serato DJ

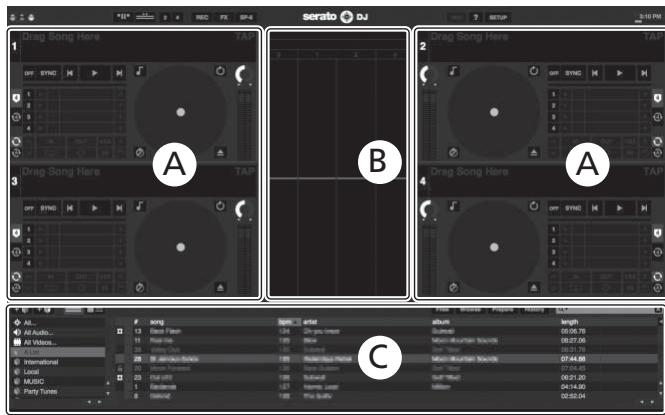

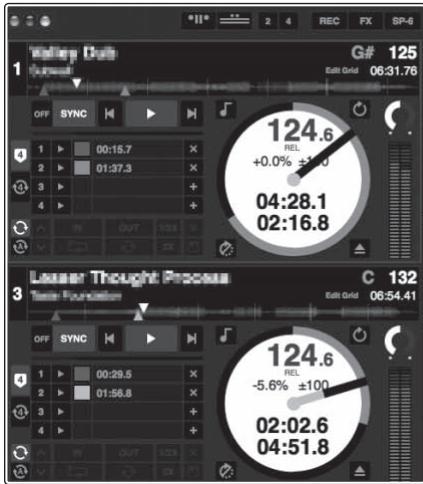

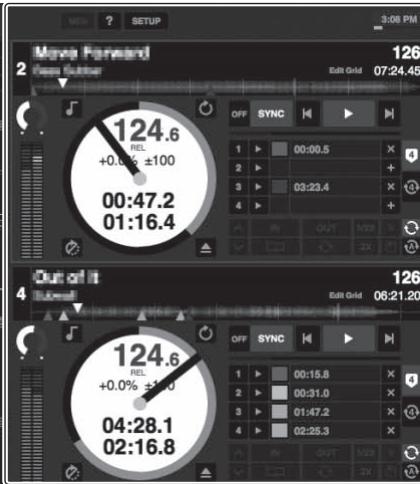

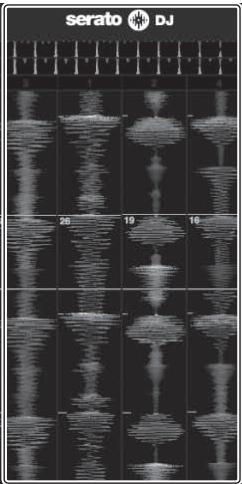

Компьютерный экран после загрузки дорожки в программное обеспечение Serato DJ

A Раздел деки Здесь отображается информация дорожки (имя загруженной дорожки, имя исполнителя, ВРМ, др.), общая форма колебаний сигнала и другая информация. B Дисплей формы колебаний сигнала Здесь отображается форма колебаний сигнала загруженной дорожки. C Раздел браузера Здесь отображаются crate, в которых хранятся дорожки в библиотеке или коллекции, состоящие из множества дорожек. В данном руководстве в основном описаны функции данного аппарата как оборудования. Подробные инструкции по управлению программным обеспечением Serato DJ смотрите в руководстве к программному обеспечению Serato DJ.

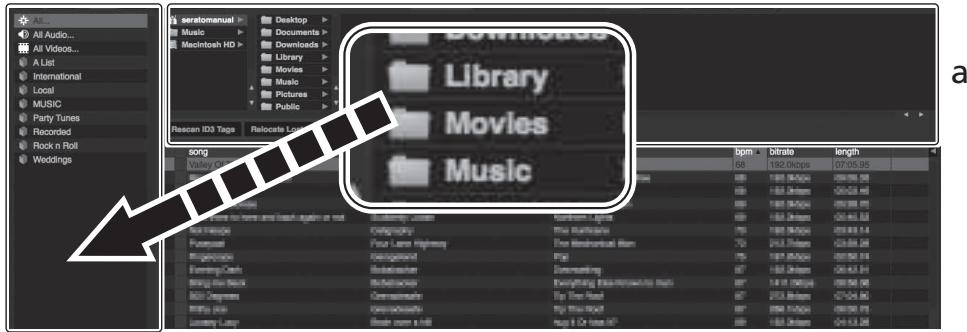

Импорт дорожек Далее описана обычная процедура импорта дорожек. ! Существует несколько методов импорта дорожек с помощью программного обеспечения Serato DJ. Подробнее, смотрите руководство к программному обеспечению Serato DJ. ! Если вы уже пользуетесь программным обеспечением DJ Serato (Scratch Live, ITCH или Serato DJ Intro) и уже создали библиотеки дорожек, в таком случае можно использовать ранее созданные библиотеки дорожек. 1 Щелкните по ключу [Files] на экране программного обеспечения Serato DJ и откройте панель [Files]. Содержимое компьютера или подключенных к компьютеру периферийных устройств отображается в панели [Files]. 2 Щелкните по папке на панели [Files], где содержатся дорожки, которые нужно добавить в библиотеку, и выберите ее. 3 На экране программного обеспечения Serato DJ перетащите выбранную папку в панель списка crate. Создается crate и дорожки добавляются в библиотеку.

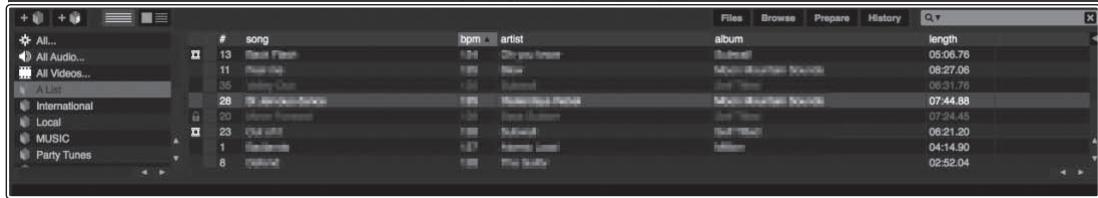

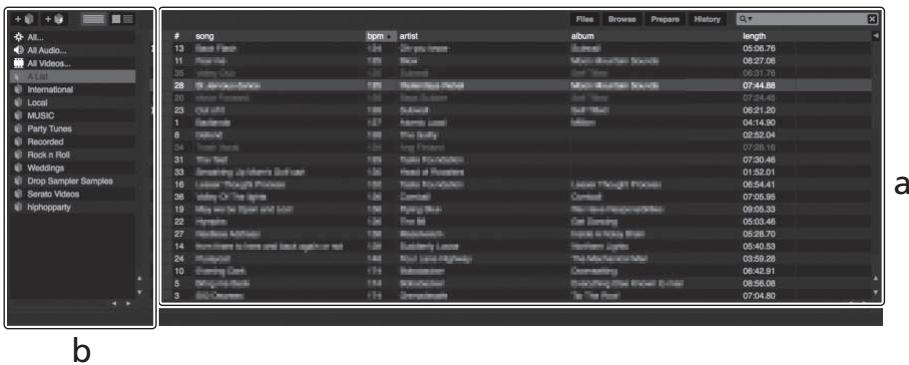

Панель [Files] Панель crate Загрузка дорожек и их воспроизведение Далее в качестве примера описана процедура загрузки дорожек в деку [1].

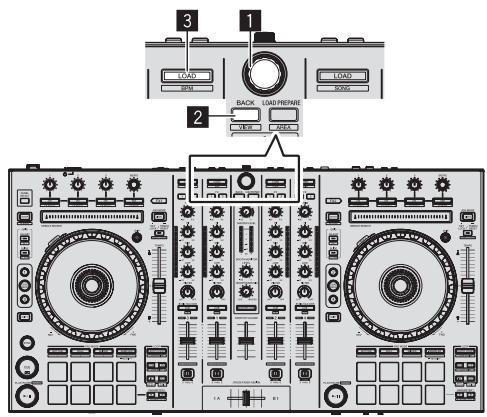

1 Поворотный селектор 2 Кнопка BACK 3 Кнопка LOAD 1 Нажмите кнопку [BACK] данного аппарата, на компьютерном экране переместите курсор на панель crate, затем, вращая поворотный селектор, выберите crate, др.

2 Нажмите поворотный селектор, на компьютерном экране переместите курсор на библиотеку, затем, вращая поворотный селектор, выберите дорожку.

Панель crate 3 Нажмите кнопку [LOAD] и загрузите выбранную дорожку в деку. Воспроизведение дорожек и вывод звучания Далее в качестве примера описана процедура вывода звучания канала 1. ! Установите соответствующий уровень громкости на устройствах (усилителе мощности, активных громкоговорителях, др.), подключенных к терминалам [MASTER OUT 1] и [MASTER OUT 2]. Помните, что если установлен слишком высокий уровень громкости, то будет выводиться громкое звучание. 4 Ручка TRIM 5 Ручки EQ (HI, MID, LOW) 6 Ручка FILTER 7 Кнопка CUE наушников 8 Фейдер канала 9 Переключатель назначения кроссфейдера a Ручка MASTER LEVEL

h Переключатель селектора кривой кроссфейдера

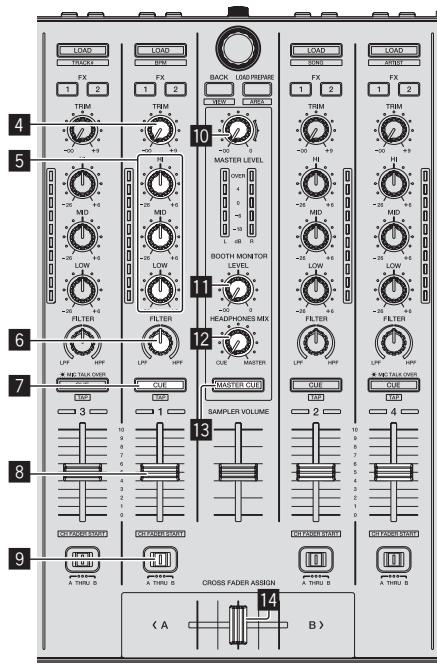

1 Установите позиции ручек, др. как показано ниже.

Ручка MASTER LEVEL Полностью прокручен против часовой стрелки Ручка TRIM Полностью прокручен против часовой стрелки Ручки EQ (HI, MID, LOW)

Фейдер канала Передвинут вперед Переключатель назначения кроссфейдера Позиция [THRU] Переключатель INPUT SELECT Позиция [PC] 2 Нажмите кнопку [f] и запустите воспроизведение дорожки. 3 Отсоедините USB кабель от компьютера. Названия частей 3 Передвиньте фейдер канала от себя. 4 Вращайте ручку [TRIM]. Отрегулируйте [TRIM] таким образом, чтобы оранжевый индикатор на индикаторе уровня канала был высвечен на пиковом уровне. 5 Вращая ручку [MASTER LEVEL], отрегулируйте уровень звучания громкоговорителей. Отрегулируйте до соответствующего уровня уровень звучания, выводящийся от терминалов [MASTER OUT 1] и [MASTER OUT 2]. Контроль звучания с помощью

1 Раздел браузера 2 Раздел деки 3 Раздел микшера 4 Раздел эффектов Раздел браузера

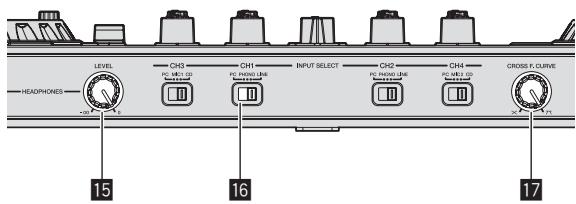

Установите позиции ручек, др. как показано ниже. Названия ручек, др.

Ручка HEADPHONES LEVEL Полностью прокручен против часовой стрелки 1 Для канала 1 нажмите кнопку [CUE] наушников.

Отрегулируйте до соответствующего уровня уровень звучания, выводящийся от наушников.

В данном аппарате и программном обеспечении Serato DJ содержатся различные функции, позволяющие производить индивидуалистические DJ исполнения. Подробнее о соответствующих функциях смотрите инструкции по эксплуатации и руководство к программному обеспечению Serato DJ. ! Инструкции по эксплуатации к данному аппарату можно загрузить с сайта поддержки Pioneer DJ. Подробнее, смотрите Загрузка инструкций по эксплуатации к данному аппарату (стр. 15). ! Руководство к программному обеспечению Serato DJ можно загрузить с “Serato.com”. Подробнее, смотрите Загрузка руководства к программному обеспечению Serato DJ (стр. 15). Выход из системы 1 Выйдите из [Serato DJ]. При закрытии программного обеспечения на компьютерном экране отображается сообщение подтверждения закрытия. Щелкните по [Yes] для закрытия. 2 Нажмите переключатель [STANDBY/ON] на задней панели данного аппарата и отключите питание данного аппарата.

Раздел деки Раздел микшера Данный раздел используется для управления четырьмя деками. Кнопки и ручки управления деками 1 и 3 расположены на левой стороне контроллера, а для управления деками 2 и 4 расположены на правой стороне контроллера.

Поворотный переключатель Кнопка VINYL Контактная площадка NEEDLE SEARCH Ползунок TEMPO Кнопка KEY LOCK Индикатор TAKEOVER Кнопка AUTO LOOP Кнопка уменьшения петли вдвое Кнопка удваивания петли Кнопка LOOP IN Кнопка LOOP OUT Кнопка режима HOT CUE Кнопка режима ROLL Кнопка режима SLICER Кнопка режима SAMPLER Контактные площадки для исполнения Кнопка PRAMETER1/2 Кнопка PLAY/PAUSE f Кнопка CUE Кнопка SYNC Кнопка SHIFT Кнопка DECK Кнопка DUAL DECK Кнопка GRID ADJUST Кнопка GRID SLIDE Кнопка SLIP Кнопка CENSOR Кнопка PANEL SELECT

Раздел эффектов Данный раздел используется для управления двумя блоками эффектов (FX1 и FX2). Ручки и кнопки, управляющие блоком FX1 расположены на левой стороне контроллера, а управляющие блоком FX2 расположены на правой стороне контроллера. Каналы, к которым нужно применить эффекты устанавливаются с помощью кнопок назначения эффектов .

Кнопка назначения FX 1 Кнопка назначения FX 2 Ручка TRIM Ручки EQ (HI, MID, LOW) Индикатор уровня канала Ручка FILTER Кнопка CUE наушников Кнопка CUE/MIC TALK OVER наушников Фейдер канала Переключатель назначения кроссфейдера Кроссфейдер Ручка MASTER LEVEL Индикатор контрольного уровня Ручка уровня контрольного сигнала для кабинки DJ Ручка HEADPHONES MIXING Кнопка MASTER CUE Фейдер SAMPLER VOLUME

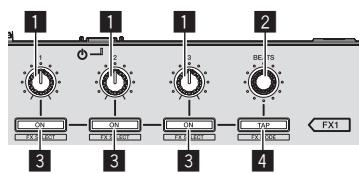

Ручки параметров эффектов Ручка FX BEATS Кнопки параметров эффектов Кнопка TAP Получение руководства Инструкции по эксплуатации могут содержаться в файле формата PDF. Для чтения файлов в формате PDF требуется установить Adobe® Reader®. Если у вас нет Adobe Reader, пожалуйста, установите его с помощью ссылки для загрузки на экране меню CD-ROM. Загрузка инструкций по эксплуатации к данному аппарату 1 Вставьте CD-ROM в дисковод оптического диска компьютера. Отображается меню CD-ROM. Если меню CD-ROM не отображается после загрузки CD-ROM, выполните операции ниже. ! Для Windows Откройте оптический дисковод через [Компьютер (или Мой компьютер)] в меню [Пуск], затем дважды щелкните по иконке [CD_menu.exe]. ! Для Mac OS X В Finder дважды щелкните непосредственно по иконке [CD_menu.app]. 2 При отображении меню CD-ROM выберите [DDJ-SX: Инструкции по эксплуатации (Файл PDF/ Download)], затем щелкните по [Запустить]. Запускается веб-браузер и отображается сайт поддержки Pioneer DJ. 3 На сайте поддержки Pioneer DJ щелкните по “Manuals” в “DDJ-SX”. 4 Щелкните по требуемому языку на странице

Запускается загрузка инструкций по эксплуатации. Загрузка руководства к программному обеспечению Serato 1 Вставьте CD-ROM в дисковод оптического диска компьютера. Отображается меню CD-ROM. Если меню CD-ROM не отображается после загрузки CD-ROM, выполните операции ниже. ! Для Windows Откройте оптический дисковод через [Компьютер (или Мой компьютер)] в меню [Пуск], затем дважды щелкните по иконке [CD_menu.exe]. ! Для Mac OS X В Finder дважды щелкните непосредственно по иконке [CD_menu.app]. 2 При отображении меню CD-ROM выберите [Serato DJ: Software Manual (PDF file/Download)], затем щелкните по [Запустить]. Запускается веб-браузер и отображается сайт поддержки Pioneer DJ. ! Для закрытия меню CD-ROM щелкните [Выход]. 3 Щелкните по [Software Info] в [DDJ-SX] на сайте поддержки Pioneer DJ. [Serato DJ Support Information] отображается. 4 Щелкните по ссылке на страницу загрузки Serato DJ. Отображается страница загрузки Serato DJ. 5 Войдите в ваш аккаунт пользователя “Serato. com”. Введите зарегистрированные адрес электронной почты и пароль и войдите в “Serato.com”. Запускается загрузка руководства к программному обеспечению Serato DJ.

6 В “More Downloads” на правой стороне на странице загрузки щелкните по “Serato DJ Software Manual x.x”.

Об адаптере переменного тока Правила безопасности Для обеспечения личной безопасности и для максимального использования возможностей аппарата внимательно прочтите и следуйте данным правилам безопасности. Прочтите и сохраните инструкции Прочтите всю информацию по управлению и информацию для пользователей, прилагаемую к данному изделию.

При очистке внешней стороны корпуса используйте смоченную ткань. Избегайте использования любых жидких, аэрозольных или созданных на основе спирта чистящих средств. Вода или влажность Не используйте или располагайте данное изделие возле воды или других источников жидкости.

Не располагайте данное изделие на неустойчивой тележке, стойке или столе. Изделие может упасть и повредиться.

% Если изделие подверглось воздействию дождя или воды. % Если изделие не срабатывает как обычно, даже если следовать инструкциям по эксплуатации. Регулируйте только те органы управления, указанные в инструкциях по эксплуатации. Ненадлежащая регулировка органов управления может привести к поломке и может потребовать больше ремонта квалифицированными специалистами для возврата аппарата в рабочее % Когда изделие срабатывает со значительной разницей – это означает, что требуется обслуживание. Проверьте состояние адаптера переменного тока или вилки питания, затем вставьте вилку питания в соответствующее место на адаптере переменного тока, следуя указанной процедуре, пока не послышится щелчок. Подробнее, смотрите Установка вилка питания на стр. 17. При наличии несоответствия на адаптере переменного тока или вилке питания, обратитесь в ближайший авторизованный сервисный центр Pioneer или к дилеру и попросите провести ремонт. ! Не используйте данный аппарат, если между адаптером переменного тока и вилкой питания имеется застрявшая монетка, скрепка или другой металлический предмет. Это может вызвать короткое замыкание, что может привести к пожару или электрошоку. Не блокируйте или закрывайте данное изделие во время использования. Данный аппарат не должен устанавливаться в закрытых местах, где не обеспечивается надлежащая вентиляция.

Не располагайте данное изделие в слишком пыльных, жарких, влажных местах, или местах, подверженных излишней вибрации или толчкам. Источнки питания Используйте данное изделие только от рекомендованных источников питания. Если нет уверенности в источнике питания, обратитесь к авторизованное представительство Pioneer. Защите силового кабеля При отсоединении аппарата вытягивайте, удерживая за вилку, а не за кабель. Не прикасайтесь к кабелю или вилке мокрыми руками, так как это может вызвать электрошок или короткое замыкание. Не защемляйте и не кладите ничего на силовой кабель, не прокладывайте его на пути.

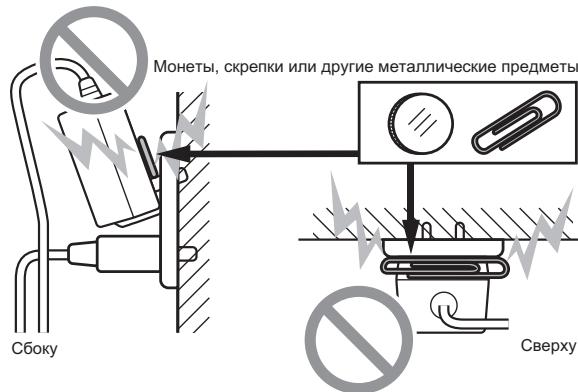

При подключении адаптера переменного тока к настенной розетке убедитесь, что между адаптером переменного тока и настенной розеткой нет зазора. Плохое подключение или застрявшая монетка, скрепка или другой металлический предмет в промежутке может вызвать короткое замыкание, что может привести к пожару или электрошоку. Монеты, скрепки или другие металлические предметы

Перед установкой данного или любого другого оборудования отключите питание системы.

Не подключайте слишком много устройств к одной розетке или источнику питания, так как это может привести к пожару или коротким замыканиям. Попадание предметов и жидкостей Никогда не заталкивайте несоответствующие предметы в устройство. Избегайте проливания любых жидкостей внутрь или на устройство. Обслуживание При открывании или отсоединении крышки возникает риск электрошока или других опасностей. Относительно ремонта данного изделия обращайтесь в авторизованное сервисное представительство Pioneer (смотрите прилагающуюся Карточку по обслуживанию и поддержке). Повреждения, требующие обслуживания Отсоедините аппарат от розетки и обратитесь за обслуживанием к квалифицированным специалистам в следующих случаях: % При повреждении силового кабеля, вилки или массы. % Если на изделие пролилась жидкость или внутрь попал какойлибо предмет.

Вилка питания может отсоединиться от адаптера переменного тока и оставаться подключенной к розетке, если кто-нибудь заденет силовой кабель адаптера переменного тока или чтонибудь заденет адаптер переменного тока. В таком случае извлеките вилку питания из розетки сухими руками, удерживая ее как отображено на рисунке ниже и без прикосновения к металлическим частям. Не применяйте никаких инструментов для извлечения. Не прикасайтесь. Вилка питания К данному изделию прилагаются типы вилок питания, отображенные ниже. Используйте вилку питания, соответствующую вашей стране или региону. Тип 1 (для Европы) Тип 2 (для Соединенного Королевства Великобритании и Северной Ирландии) Установка вилка питания Задвиньте вилку питания следуя направляющим полозкам внутри адаптера переменного тока как отображено на рисунке ниже, затем нажмите на нее

Извлечение вилки питания

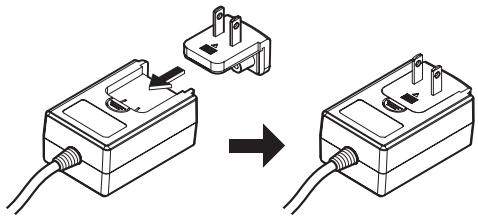

Удерживая нажатой кнопку [PUSH] на адаптере переменного тока, выдвиньте вилку питания из адаптера как отображено на рисунке ниже и извлеките ее. Как только установлена вилка питания, нет необходимости извлекать ее.

Дополнительная информация Возможные неисправности и способы их устранения

Зачастую неправильное срабатываение ошибочно воспринимается за неполадки или неисправности. Если вы считаете, что имеется какая-либо неисправность на данном компоненте,изучите информацию ниже. В некоторых случаях неполадка может содержаться на другом компоненте. Проверьте другие компоненты, а также используемые электроприборы. Если невозможно было устранить неисправность после изучения пунктов ниже, обратитесь в ближайший авторизованный сервисный центр Pioneer или к дилеру для проведения ремонта. Данный аппарат может не срабатьывать соответствующим образом по причине статического электричества или по другим внешним причинам. В таком случае, обычную работу можно возобновить, отключив питание, обождав 1 минуту и затем снова включив питание. Неисправность

Способ устранения Не включается питание. Установлен-ли переключатель [STANDBY/ON] для электропитания на [ON]? Установите переключатель [STANDBY/ON] для электропитания на [ON]. Подключен-ли поставляемый адаптер переменного тока соответствующим

Установите вилку питания соответствующим образом на поставляемом адаптере переменного тока. (стр. 17) Подключите соответствующим образом поставляемый адаптер переменного тока к розетке. (стр. 17) Подключите соответствующим образом разъем постоянного тока поставляемого адаптера переменного тока к данному аппарату. Данный аппарат не распознается. Подключен-ли поставляемый USB кабель соответствующим образом? Подключите поставляемый USB кабель соответствующим образом. Не используется-ли концентратор USB? Концентраторы USB не могут использоваться. Подключите компьютер и данный аппарат напрямую через поставляемый USB кабель. Настроен-ли программный драйвер надлежащим образом? Настройте программный драйвер надлежащим образом. (стр. 5) Были-ли импортированы музыкальные

Импортируйте музыкальные файлы соответствующим образом. Подробнее об импорте музыкальных файлов смотрите “Serato DJ software manual”. Не выбран-ли crate или subcrate, не содержащий дорожек? Выберите crate или subcrate с дорожками или добавьте дорожки в crate или subcrate. Установлена-ли галочка для [Show iTunes Library] в ярлыке [Show iTunes Library] в меню [SETUP]? Установите галочку для [Show iTunes Library] в ярлыке [Show iTunes Library] в меню [SETUP]. Подробнее об импорте музыкальных файлов смотрите “Serato DJ software manual”. Не выбран-ли crate или subcrate, не содержащий дорожек? Выберите crate или subcrate с дорожками или добавьте дорожки в crate или subcrate. Невозможно редактировать музыкальные файлы в библиотеке (переименование дорожек, др.). Включен-ли [Protect Library] в [SETUP]? Отключите [Protect Library]. Запись недоступна. Не установлен-ли низкий уровень записи? Отрегулируйте ручку регулировки уровня на панели [Record] в программном обеспечении Serato DJ. Была-ли сохранена запись после завершения? Сохраните запись после завершения. Подробнее о выполнении записи смотрите “Serato DJ software manual”. Установлены-ли ручка [TRIM], фейдеры канала, кроссфейдер и ручка [MASTER LEVEL] на соответствующие

Установите ручки [TRIM], [фейдера канала], [кроссфейдера] и [MASTER LEVEL] на соответствующие позиции. Настроены-ли соответствующим образом подключенные активные громкоговорители, др.? Установите соответствующим образом функцию выбора внешнего источника, уровня громкости, др., на активных громкоговорителях, др. Подключены-ли соединительные кабели соответствующим образом? Подключите соединительные кабели соответствующим образом. Дорожки не отображаются в библиотеке. Дорожки iTunes не отображаются в библиотеке. Звучание отсутствует или слишком низкий уровень звучания. Искажение звучания. Воспроизводящееся звучание прерывается при использовании программного обеспечения DJ.

Не загрязнены-ли терминалы и штекеры? Перед выполнением подключений очистите терминалы и штекеры. Настроен-ли программный драйвер надлежащим образом? Настройте программный драйвер надлежащим образом. (стр. 5) Установлена-ли ручка [MASTER LEVEL] на соответствующую позицию? Отрегулируйте ручку [MASTER LEVEL] таким образом, чтобы оранжевый индикатор индикатора контрольного уровня был высвечен на пиковом уровне. Установлена-ли ручка [TRIM] на соответствующую позицию? Отрегулируйте ручку [TRIM] таким образом, чтобы оранжевый индикатор индикатора уровня канала был высвечен на пиковом уровне. Настроен-ли [HEADROOM] в меню [SETUP] соответствующим образом? Настройте уровень соответствующим образом. Установлено-ли подходящее значение времени ожидания для программного

Установите подходящее значение времени ожидания для программного драйвера. Установите подходящее значение времени ожидания для программного обеспечения DJ. Неисправность

Способ устранения Не выводится звучание внешнего устройства или микрофона. Установлен-ли переключатель [INPUT SELECT] на соответствующую

Установите переключатель [INPUT SELECT] на соответствующую

Звучание прерывается при установке драйвера ASIO. Не был-ли установлен драйвер ASIO при запущенном Serato DJ? Установите драйвер ASIO до запуска Serato DJ. (стр. 5) Мигает индикатор и несоответствующее функционирование.

Можно восстановить обычное функционирование, отсоединив адаптер переменного тока, подождав как минимум 1 минуту и затем заново подключив адаптер переменного тока. Если одинаковая проблема все-еще остается, отсоедините адаптер переменного тока и затем подайте заявку на ремонт. Неустойчивая работа Serato DJ. Используется-ля самая последняя версия программного обеспечения? Бесплатные обновления Serato DJ можно загрузить через Интернет. Посетите вебсайт ниже и старайтесь, чтобы была установлена самая последняя версия программного обеспечения. (стр. 5) Не используются-ли одновременно с Serato DJ другие программы? Закройте другие приложения для снижения нагрузки на компьютер. (стр. 5) Если все-еще наблюдается неустойчивая работа, попробуйте отключить беспроводную сеть или другие беспроводные подключения, антивирусное программное обеспечение, хранитель экрана, режим энергосбережения, др. (стр. 5) Когда к компьютеру подключены другие устройства USB. Отсоедините другие устройства USB от компьютера. При одновременном подключении к компьютеру другого аудиоустройства USB, оно может не срабатывать или распознаваться как обычно. Не используется-ли концентратор USB? Концентраторы USB не могут использоваться. Подключите компьютер и данный аппарат напрямую через поставляемый USB кабель. Имеется проблема с портом USB, куда подключен данный аппарат. Если на компьютере имеется несколько портов USB, попытайтесь подключить данный аппарат к другому порту USB. Не подключен-ли данный аппарат к переносному компьютеру, работающему от

Подавайте питание на переносной компьютер с источника питания переменного тока. (В зависимости от настроек переносного компьютера, когда он работает от батареи, может быть установлен режим энергосбережения, что автоматически снижает работоспособность компьютера.) (стр. 5) Слишком малый размер буфера USB. Увеличьте размер буфера USB. О торговых марках и зарегистрированных торговых Pioneer является зарегистрированной торговой маркой PIONEER CORPORATION. Указанные здесь названия компаний и изделий являются торковыми марками их соответствующих владельцев.

Предупреждения по авторским

Выполненные вами записи предназначены для вашего личного удовольствия и по законам о защите авторских прав не могут использоваться без согласия владельца авторских прав. ! Музыка, записанная на CD дисках, др., защищается законами о защите авторских правах отдельных стран и международными соглашениями. Ответственность за легальное использование записанной музыки полностью лежит на человеке, выполнившем запись. ! При обращении с музыкой, загруженной с Интернета, др., загрузивший музыку человек несет полную ответственность за использование музыки в соответствии с контрактом, заключенным с сайтом загрузки.

Примечание: В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров. Аудио и видеооборудование: 7 лет Переносное аудиооборудование: 6 лет Другое оборудование (наушники, микрофон и т.д.): 5 лет Автомобильная электроника: 6 лет D3-7-10-6_A1_Ru © 2012 PIONEER CORPORATION. All rights reserved. © 2012 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. PIONEER CORPORATION 1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan Корпорация Пайонир 1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония Импортер: ООО "ПИОНЕР РУС" 125040, Россия, г. Москва, ул. Правды, д.26 Тел.: +7(495) 956-89-01
