MANUAL DE USUARIO DDJ-SX PIONEER

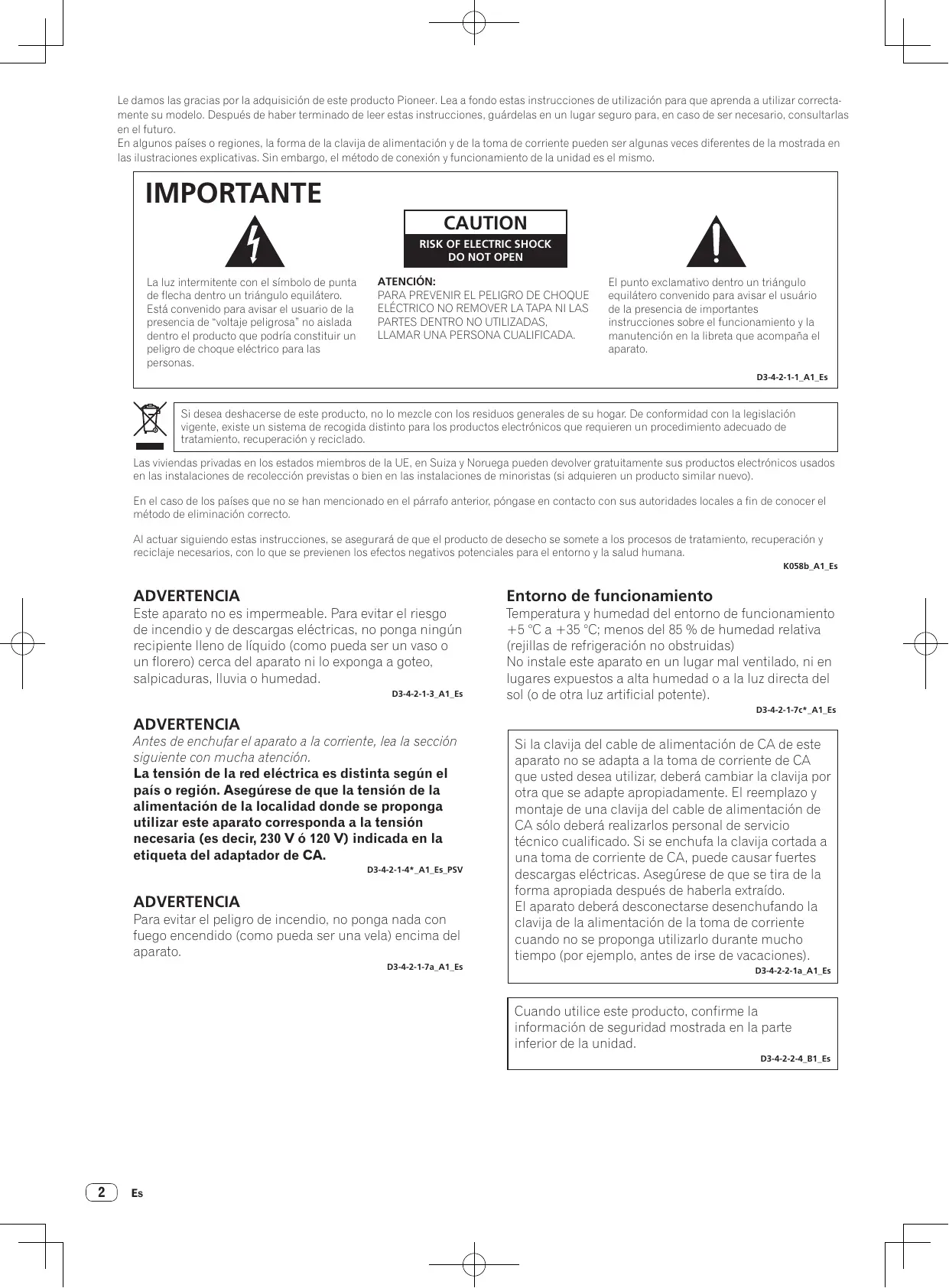

Le damos las gracias por la adquisición de este producto Pioneer. Lea a fondo estas instrucciones de utilización para que aprenda a utilizar correctamente su modelo. Después de haber terminado de leer estas instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro. En algunos países o regiones, la forma de la clavija de alimentación y de la toma de corriente pueden ser algunas veces diferentes de la mostrada en las ilustraciones explicativas. Sin embargo, el método de conexión y funcionamiento de la unidad es el mismo. IMPORTANTE CAUTION

RISK OF ELECTRIC SHOCK

La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de “voltaje peligrosa” no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas. ATENCIÓN:

PARA PREVENIR EL PELIGRO DE CHOQUE

ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA. El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato. D3-4-2-1-1_A1_Es Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado. Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058b_A1_Es ADVERTENCIA Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad. D3-4-2-1-3_A1_Es Entorno de funcionamiento Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas) No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente). D3-4-2-1-7c*_A1_Es ADVERTENCIA Antes de enchufar el aparato a la corriente, lea la sección siguiente con mucha atención. La tensión de la red eléctrica es distinta según el país o región. Asegúrese de que la tensión de la alimentación de la localidad donde se proponga utilizar este aparato corresponda a la tensión necesaria (es decir, 230 V ó 120 V) indicada en la etiqueta del adaptador de CA. D3-4-2-1-4*_A1_Es_PSV ADVERTENCIA Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato. D3-4-2-1-7a_A1_Es Si la clavija del cable de alimentación de CA de este aparato no se adapta a la toma de corriente de CA que usted desea utilizar, deberá cambiar la clavija por otra que se adapte apropiadamente. El reemplazo y montaje de una clavija del cable de alimentación de CA sólo deberá realizarlos personal de servicio técnico cualificado. Si se enchufa la clavija cortada a una toma de corriente de CA, puede causar fuertes descargas eléctricas. Asegúrese de que se tira de la forma apropiada después de haberla extraído. El aparato deberá desconectarse desenchufando la clavija de la alimentación de la toma de corriente cuando no se proponga utilizarlo durante mucho tiempo (por ejemplo, antes de irse de vacaciones). D3-4-2-2-1a_A1_Es Cuando utilice este producto, confirme la información de seguridad mostrada en la parte inferior de la unidad. D3-4-2-2-4_B1_Es

ADVERTENCIA Guarde las piezas pequeñas fuera del alcance de los niños. Si las ingirieran accidentalmente, póngase de inmediato en contacto con un médico. D41-6-4_A1_Es Este producto es para tareas domésticas generales. Cualquiera avería debida a otra utilización que tareas domésticas (tales como el uso a largo plazo para motivos de negocios en un restaurante o el uso en un coche o un barco) y que necesita una reparación hará que cobrarla incluso durante el período de garantía. K041_A1_Es

PRECAUCIONES CONCERNIENTES A LA

MANIPULACIÓN DEL CABLE DE

ALIMENTACIÓN PRECAUCIÓN El interruptor de la alimentación STANDBY/ON de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones). D3-4-2-2-2a*_A1_Es Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esto podría causar cortocircuitos o descargas eléctricas. No coloque la unidad, algún mueble, etc., sobre el cable de alimentación. Asegúrese de no hacer nudos en el cable ni de unirlo a otros cables. Los cables de alimentación deberán ser dispuestos de tal forma que la probabilidad de que sean pisados sea mínima. Una cable de alimentación dañado podrá causar incendios o descargas eléctricas. Revise el cable de alimentación está dañado, solicite el reemplazo del mismo al centro de servicio autorizado PIONEER más cercano, o a su distribuidor. S002*_A1_Es

Contenido Cómo leer este manual

• Gracias por haber adquirido este producto Pioneer. ¡Asegúrese de leer este folleto y el manual de instrucciones! Ambos documentos incluyen información importante que usted deberá entender antes de usar este producto. Para las instrucciones sobre cómo adquirir el manual de instrucciones, vea Adquisición del manual (página 15). En este manual, los nombres de las pantallas y de los menús mostrados en el producto y en la pantalla del ordenador, así como también los nombres de los botones, de los terminales, etc., se indican entre paréntesis. (Ejemplo: Botón [CUE], panel [Files], modo [VINYL], terminal [AUX IN]) Note que las pantallas y las especificaciones del software descritas en este manual, así como también la apariencia externa y las especificaciones del hardware, están actualmente en fase de desarrollo y pueden ser distintas de las especificaciones finales. Note que dependiendo de la versión del sistema operativo, los ajustes del navegador web, etc., la operación puede que sea distinta de los procedimientos descritos en este manual. En algunos países o regiones, la forma de la clavija de alimentación y de la toma de corriente pueden ser algunas veces diferentes de la mostrada en las ilustraciones explicativas. Sin embargo, el método de conexión y funcionamiento de la unidad es el mismo. Antes de empezar a usar la unidad Contenido de la caja p. 5
• Instalación del software p. 5
• Operación Conexiones p. 8
• Inicio del sistema p. 10
• Salida del sistema p. 13
• Nombres de las partes p. 13
• Adquisición del manual Descarga del manual de instrucciones de esta unidad p. 15
• Descarga del manual del software Serato DJ p. 15
• Acerca del adaptador de CA Instrucciones de seguridad p. 16
• Montaje de la clavija de alimentación p. 17
• Información adicional Solución de problemas p. 18
• Acerca de las marcas de fábrica y marcas registradas p. 19
• Cuidados para los derechos de autor p. 19
• Especificaciones p. 19

Antes de empezar a usar la unidad Contenido de la caja

CD-ROM (Disco de instalación) Adaptador de CA Clavija de alimentación Cable USB Tarjeta de garantía Léalo antes de usar (Importante)/Guía de inicio rápido (este manual)

Dependiendo de la configuración de ahorro de energía del ordenador, etc., la CPU y el disco duro pueden no proveer la capacidad de procesamiento suficiente. Para los ordenadores portátiles en particular, asegúrese de que estén en condiciones apropiadas para ofrecer un alto rendimiento constante (por ejemplo, manteniendo la alimentación de CA conectada) cuando se usa Serato DJ. Para usar Internet se necesita firmar un contrato separado con un proveedor que ofrezca servicios de Internet y pagar los honorarios de dicho proveedor. Acerca del procedimiento de instalación Instalación del software El procedimiento de instalación depende del sistema operativo (OS) del ordenador que está usando. Para Windows Antes de instalar el software Para la versión más reciente del software Serato DJ, acceda a Serato. com y descargue el software desde allí. En el CD-ROM incluido también se ha provisto un enlace para descargar software. ! Para detalles, consulte “Procedimiento de instalación (Windows)” o “Procedimiento de instalación (Mac OS X)”. ! El usuario es responsable de preparar el ordenador, los aparatos de la red y otros elementos que se usan en el ambiente de Internet y que son necesarios para conectar a Internet. Después de instalar el software controlador, instale el software Serato DJ. Para Mac OS X Instale solo el software Serato DJ. Procedimiento de instalación (Windows) No conecte esta unidad y el ordenador hasta completar la instalación. Acerca del software controlador (Windows)

Inicie la sesión como el usuario que fue establecido como administrador del ordenador antes de hacer la instalación. Si está ejecutándose cualquier otro programa en el ordenador, abandónelo. 1 Inserte el CD-ROM en la unidad óptica del ordenador. Este software controlador es un controlador ASIO exclusivo que se usa para enviar señales de audio desde el ordenador. ! Cuando se usa Mac OS X no es necesario instalar el software controlador. El menú del CD-ROM se visualiza. ! Si el menú del CD-ROM no aparece cuando se inserta el CD-ROM, abra la unidad óptica desde [Equipo (o Mi PC)] en el menú [Iniciar], y luego haga doble clic en el icono [CD_menu.exe]. Verificación de la información más reciente en el software controlador 2 Cuando aparece el menú del CD-ROM, seleccione [Instale el software del controlador musical (Pioneer_ DDJ_SX_Driver_x.xxx.exe)] y luego haga clic en [Iniciar]. Para información detallada sobre el software controlador designado de esta unidad, visite el sitio de asistencia Pioneer DJ siguiente. http://pioneerdj.com/support/ Acerca del software Serato DJ Serato DJ es una aplicación de software DJ de Serato. Las actuaciones de DJ son posibles conectando a esta unidad el ordenador en el que está instalado este software. Ambiente de operación mínimo Sistemas operativos compatibles Mac OS X: 10.6.8 y 10.7.4 Windows: Windows 7 Otros Unidad óptica Unida de disco óptico en la que se puedan leer discos CD-ROM Puerto USB Para conectar el ordenador con esta unidad se requiere un puerto USB 2.0. Resolución de la pantalla Resolución de 1 280 x 720 o más Conexión a Internet Para registrar la cuenta del usuario “Serato.com” y descargar el software se necesita una conexión a Internet.

Para la información más reciente del ambiente de operación necesario y la compatibilidad así como para adquirir el último sistema operativo, consulte “Software Info” bajo “DDJ-SX” en el sitio de asistencia Pioneer DJ siguiente: http://pioneerdj.com/support/ La operación no se garantiza en todos los ordenadores, aunque se cumplan todas las condiciones indicadas aquí para el ambiente de operación necesario. Español

Para cerrar el menú CD-ROM, haga clic en [Salir]. 3 Siga con la instalación según las instrucciones de la pantalla. Si aparece [Seguridad de Windows] en la pantalla mientras se realiza la instalación, haga clic en [Instalar este software de controlador de todas formas] y continúe con la instalación. Cuando termina la instalación del programa aparece un mensaje de terminación. Después de instalar el software controlador, instale el software Serato DJ. 4 Seleccione [Instale el software de DJ (Serato DJ/ Download)] desde el menú del CD-ROM y luego haga clic en [Iniciar]. 5 “An internet environment is required to access the site. Connected to the internet?” se visualiza. Haga clic en [Si]. El navegador Web se inicia y se visualiza el sitio de asistencia Pioneer DJ. 6 Haga clic en [Software Info] bajo [DDJ-SX] en el sitio de asistencia Pioneer DJ. [Serato DJ Support Information] se visualiza. 7 Haga clic en el enlace con la página de descarga de Serato DJ. La página de descarga de Serato DJ se visualiza.

8 Entre en su cuenta de usuario “Serato.com”.

Si ya ha registrado una cuenta de usuario en “Serato.com”, vaya al paso 10. Si no ha completado el registro de su cuenta de usuario, hágalo siguiendo el procedimiento de abajo. — Siguiendo las instrucciones de la pantalla, introduzca su dirección de correo electrónico y contraseña que quiera establecer y luego seleccione la región donde vive. — Si marca [E-mail me Serato newsletters] se le enviarán desde Serato boletines con la información más reciente de los productos Serato. — Una vez completado el registro de la cuenta del usuario, usted recibirá un correo electrónico en la dirección de correo electrónico que haya introducido. Verifique el contenido del correo electrónico enviado desde “Serato.com”. Tenga cuidado para no olvidar la dirección de correo electrónico y la contraseña especificadas al hacer el registro del usuario. Éstas serán necesarias para actualizar el software. La información personal introducida al registrar una cuenta de usuario nueva puede recopilarse, procesarse y usarse basándose en la política de privacidad del sitio Web de Serato. 9 Haga clic en el vínculo en el mensaje de correo electrónico enviado desde “Serato.com”. Procedimiento de instalación (Mac OS X) No conecte esta unidad y el ordenador hasta completar la instalación.

Si está ejecutándose cualquier otro programa en el ordenador, abandónelo. 1 Inserte el CD-ROM en la unidad óptica del ordenador. El menú del CD-ROM se visualiza. ! Si el menú del CD-ROM no aparece en la pantalla cuando se inserta el CD-ROM, abra el controlador óptico desde Finder y luego haga doble clic en el icono [CD_menu.app]. 2 Seleccione [Instale el software de DJ (Serato DJ/ Download)] desde el menú del CD-ROM y luego haga clic en [Iniciar]. 3 “An internet environment is required to access the site. Connected to the internet?” se visualiza. Haga clic en [Si]. El navegador Web se inicia y se visualiza el sitio de asistencia Pioneer DJ. Esto le lleva a la página de descarga Serato DJ. Vaya al paso 11. 4 Haga clic en [Software Info] bajo [DDJ-SX] en el sitio de asistencia Pioneer DJ. 10 Inicie la sesión. [Serato DJ Support Information] se visualiza. Introduzca la dirección de correo electrónico y la contraseña que ha registrado para entrar en “Serato.com”. 11 Descargue el software Serato DJ desde la página de descarga. Descomprima el archivo descargado y luego haga doble clic en el archivo descomprimido para iniciar el instalador. 12 Lea con cuidado los términos del acuerdo de licencia y, si está de acuerdo, seleccione [I accept the terms in the license agreement] y luego haga clic en [Install]. 5 Haga clic en el enlace con la página de descarga de Serato DJ. La página de descarga de Serato DJ se visualiza. 6 Entre en su cuenta de usuario “Serato.com”.

Si no acepta el contenido del acuerdo de uso, haga clic en [Close] para cancelar la instalación. La instalación empieza.

Si ya ha registrado una cuenta de usuario en “Serato.com”, vaya al paso 8. Si no ha completado el registro de su cuenta de usuario, hágalo siguiendo el procedimiento de abajo. — Siguiendo las instrucciones de la pantalla, introduzca su dirección de correo electrónico y contraseña que quiera establecer y luego seleccione la región donde vive. — Si marca [E-mail me Serato newsletters] se le enviarán desde Serato boletines con la información más reciente de los productos Serato. — Una vez completado el registro de la cuenta del usuario, usted recibirá un correo electrónico en la dirección de correo electrónico que haya introducido. Verifique el contenido del correo electrónico enviado desde “Serato.com”. Tenga cuidado para no olvidar la dirección de correo electrónico y la contraseña especificadas al hacer el registro del usuario. Éstas serán necesarias para actualizar el software. La información personal introducida al registrar una cuenta de usuario nueva puede recopilarse, procesarse y usarse basándose en la política de privacidad del sitio Web de Serato. 7 Haga clic en el vínculo en el mensaje de correo electrónico enviado desde “Serato.com”. Esto le lleva a la página de descarga Serato DJ. Vaya al paso 9. 8 Inicie la sesión. Introduzca la dirección de correo electrónico y la contraseña que ha registrado para entrar en “Serato.com”. El mensaje de instalación satisfactoria aparece una vez terminada la instalación. 13 Haga clic en [Close] para salir del instalador Serato DJ.

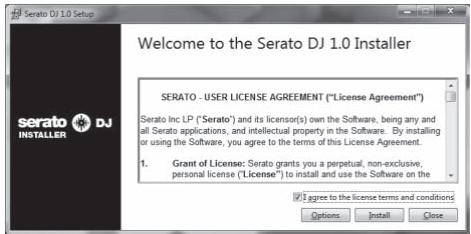

9 Descargue el software Serato DJ desde la página de descarga. Descomprima el archivo descargado y luego haga doble clic en el archivo descomprimido para iniciar el instalador. 10 Lea con cuidado los términos del acuerdo de licencia y, si está de acuerdo, haga clic en [Agree].

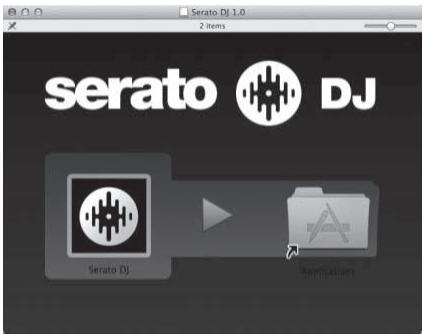

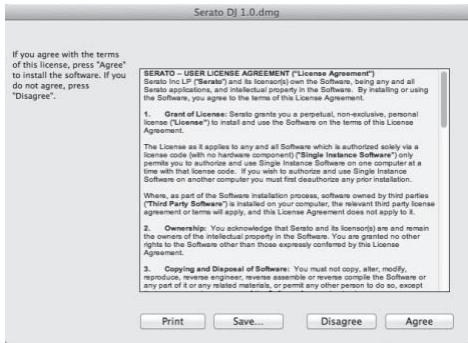

Si no acepta el contenido del acuerdo de uso, haga clic en [Disagree] para cancelar la instalación. 11 Si aparece la pantalla siguiente, arrastre y coloque el icono [Serato DJ] en el icono de carpeta [Applications]. Español

Espere hasta que todas las conexiones entre los aparatos estén terminadas antes de conectar el adaptador de CA. Asegúrese de desconectar la alimentación y desenchufar el adaptador de CA de la toma de corriente antes de hacer o cambiar conexiones entre aparatos. Consulte el manual de instrucciones del componente que va a ser conectado. Use sólo el adaptador de CA incluido con esta unidad. La alimentación se suministra a esta unidad mediante el adaptador de CA. Conecte directamente esta unidad y el ordenador con el cable USB incluido. No se puede usar un concentrador USB. 2 Conecte altavoces activos, un amplificador de potencia, componentes, etc, a los terminales [MASTER OUT 1] o [MASTER OUT 2].

AVISO Debido a las especificaciones del producto, la visualización puede que se apague completametne al operar conmutadores de la unidad principal o del controlador remoto (si se incluye) por lo que el producto puede que aparezca como cuando se desenchufa el adaptador de CA de la toma de corriente, pero se sigue suministrando alimentación. Para aislar completamente el producto de la fuente de alimentación, el adaptador de CA (aparato de apagado) deberá desenchufarse de la toma de corriente. Instale el producto cerca de una toma de corriente con el adaptador de CA (aparato de apagado) en una posición a la que se pueda acceder fácilmente, y cuando no use el producto durante mucho tiempo como, por ejemplo, cuando viaja, desenchufe el adaptador de CA de la toma de corriente. Si no lo hace pueden producirse incendios. Conexiones 1 Conecte auriculares a uno de los terminales [PHONES].

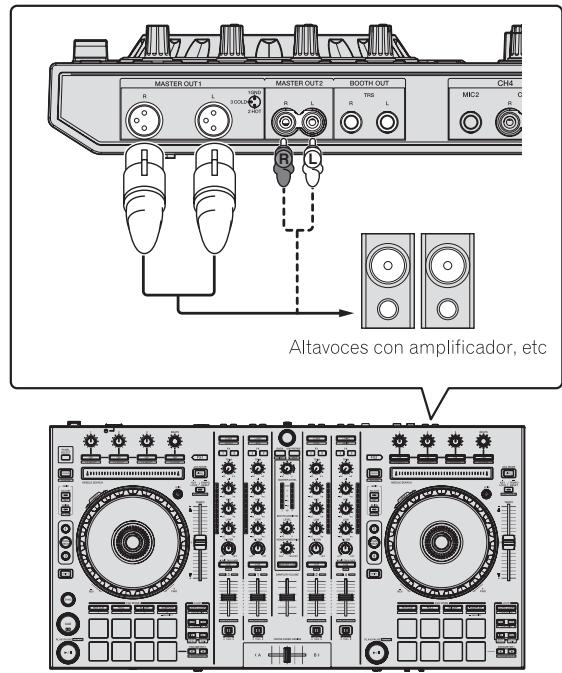

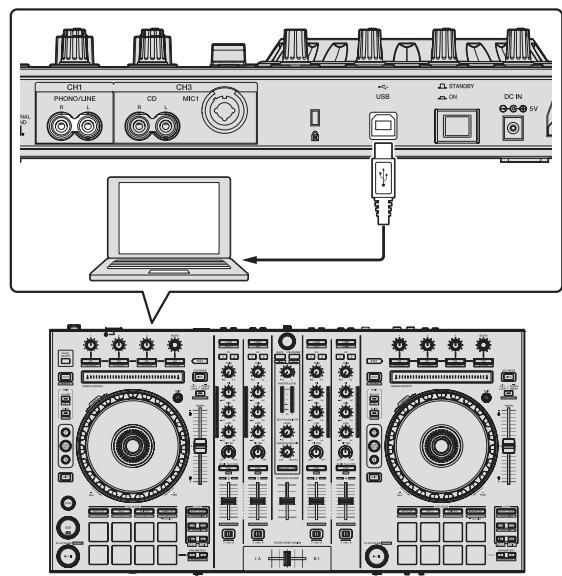

Para que salga el sonido por los terminales [BOOTH], conecte los altavoces u otros aparatos a los terminales [BOOTH]. Vea el manual de instrucciones para los detalles de la conexión de los terminales de entrada/salida. 3 Conecte esta unidad a su ordenador con un cable USB. 4 Conecte la alimentación del ordenador. 5 Conecte la clavija de alimentación al adaptador de CA. Deslice la clavija de alimentación hacia los raíles guía del adaptador de CA como se muestra en el diagrama y presione hasta que se oiga un clic.

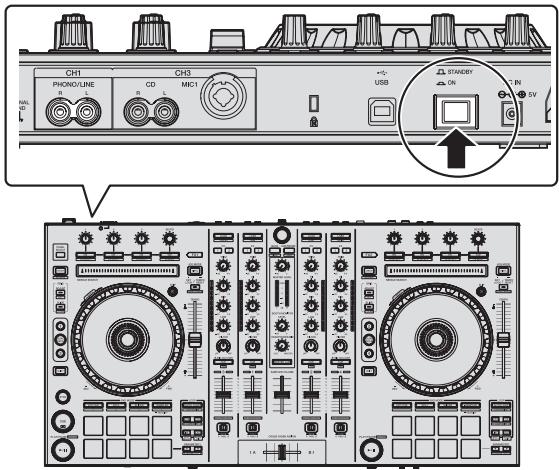

8 Conecte la alimentación de los aparatos conectados a los terminales de salida (altavoces activos, amplificador de potencia, componentes, etc.).

Cuando se conecta un micrófono, reproductor DJ u otro aparato externo a los terminales de entrada, la alimentación de ese aparato se conecta también. Para precauciones detalladas del adaptador de CA, vea “Acerca del adaptador de CA” (página 16). La forma de la clavija cambia según la región donde se vende la unidad. 6 Conecte el adaptador de CA. Español 7 Pulse el conmutador [STANDBY/ON] del panel trasero de esta unidad para conectar su alimentación. Conecte la alimentación de esta unidad. ! Para usuarios de Windows El mensaje [Instalando software de controlador de dispositivo] puede aparecer cuando esta unidad se conecte al ordenador la primera vez o cuando se conecte a un puerto USB diferente del ordenador. Espere hasta que aparezca el mensaje [Los dispositivos están listos para usarse].

Inicio del sistema Inicio de Serato DJ Para Windows Desde el menú Windows [Iniciar], haga clic en el icono [Serato DJ] bajo [Todos los programas] > [Serato] > [Serato DJ]. Para Mac OS X En Finder, abra la carpeta [Aplicación] y luego haga clic en el icono [Serato DJ]. Pantalla del ordenador directamente después de iniciarse el software Serato DJ

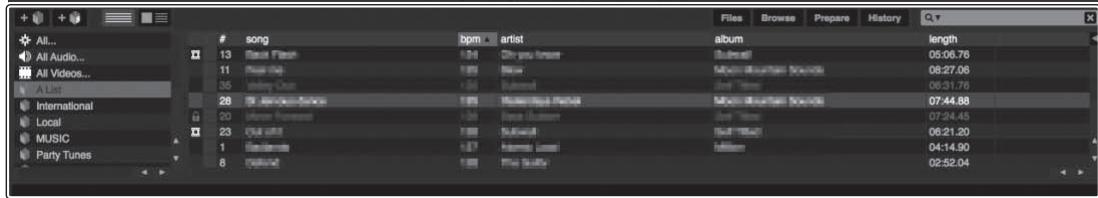

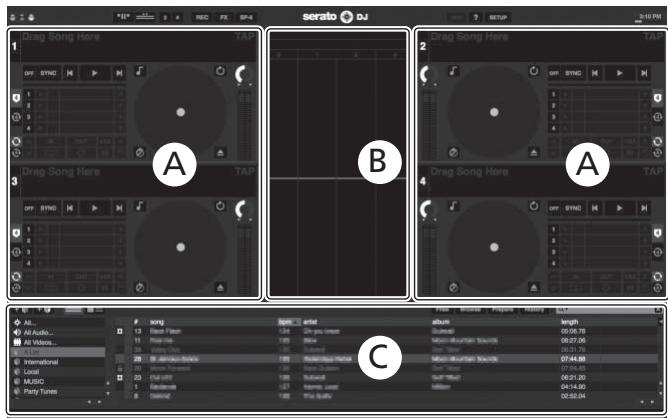

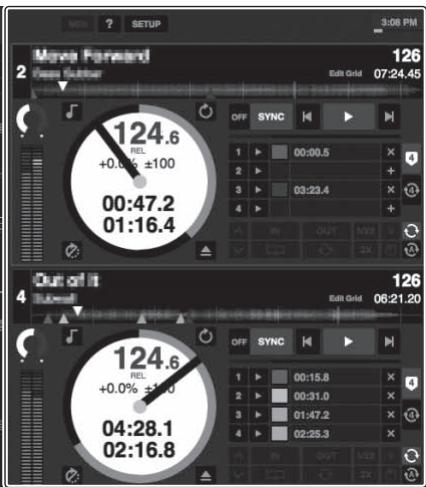

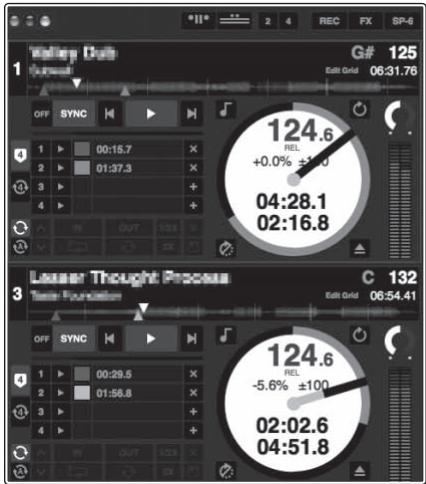

Pantalla del ordenador cuando se carga una pista en el software Serato DJ

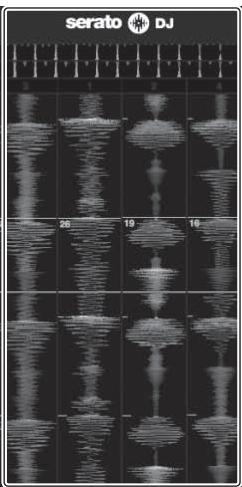

A Sección de deck La información de la pista (el nombre de la pista cargada, nombre del artista, BPM, etc.), la forma de onda global y otra información se visualiza aquí. B Display de forma de onda La forma de onda de la pista cargada se visualiza aquí. C Sección del navegador Las cajas en las que se guardan pistas de la librería o juegos de múltiples pistas se visualizan aquí. Este manual consiste principalmente en explicaciones de las funciones de esta unidad como hardware. Para instrucciones detalladas de la operación del software Serato DJ, vea el manual del usuario del software Serato DJ.

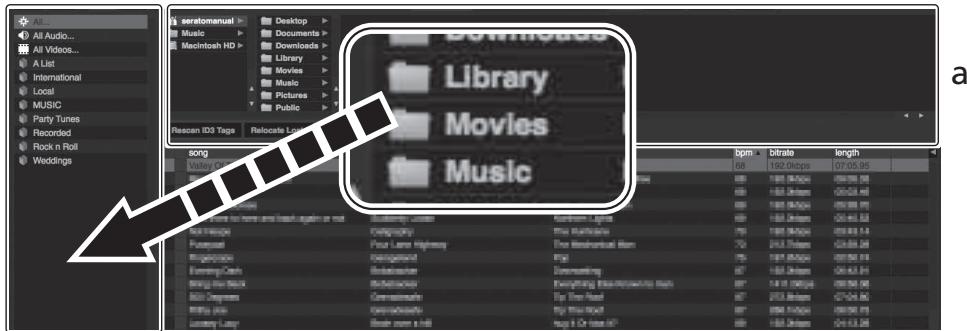

Importación de pistas A continuación se describe el procedimiento típico para importar pistas. ! Hay varias formas de importar pistas con el software Serato DJ. Para detalles, vea el manual del software Serato DJ. ! Si ya está usando el software DJ Serato (Scratch Live, ITCH o Serato DJ Intro) y ya ha creado librerías de pistas, las librerías de pistas que ha creado previamente podrán usarse como tal. 1 Haga clic en la tecla [Files] de la pantalla de software Serato DJ para abrir la ventana [Files]. El contenido de su ordenador o del periférico conectado al ordenador se visualiza en el panel [Files]. 2 Haga clic en la carpeta de la ventana [Files] que contiene las pistas que quiere añadir a la librería para seleccionarla. 3 En la pantalla de software Serato DJ, arrastre y coloque la carpeta seleccionada en el panel de la lista de cajas. Se crea una caja y las pistas se añaden a la librería.

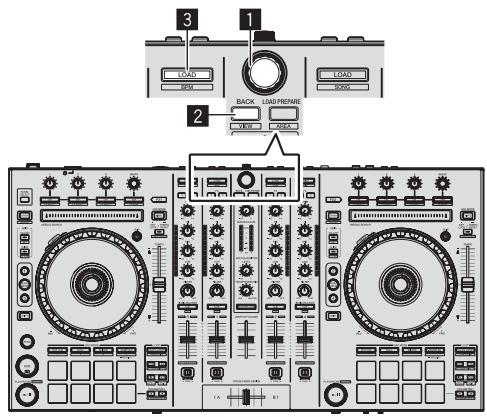

Carga y reproducción de pistas A continuación se describe como un ejemplo el procedimiento para cargar pistas en el [1]. 1 Selector giratorio 2 Botón BACK 3 Botón LOAD 1 Pulse el botón [BACK] de esta unidad, mueva el cursor al panel de cajas de la pantalla del ordenador y luego gire el selector giratorio para seleccionar la caja, etc.

2 Pulse el selector giratorio, mueva el cursor a la librería de la pantalla del ordenador, y luego gire el selector giratorio y seleccione la pista.

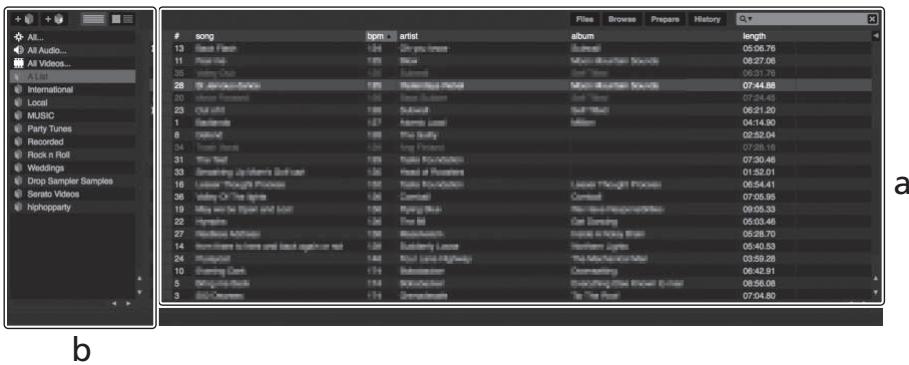

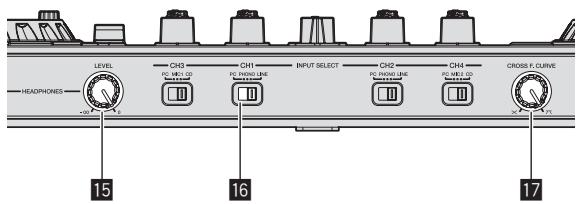

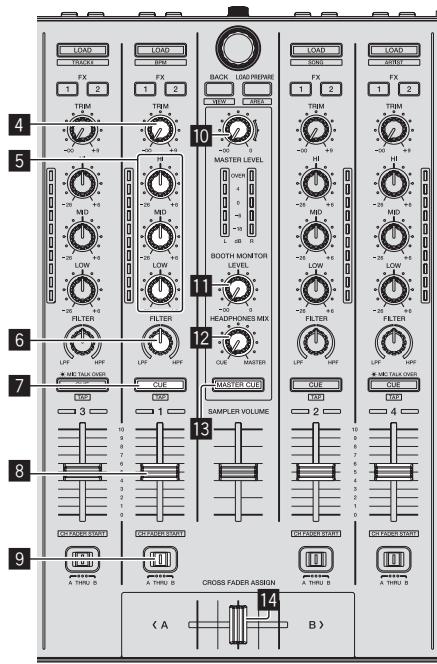

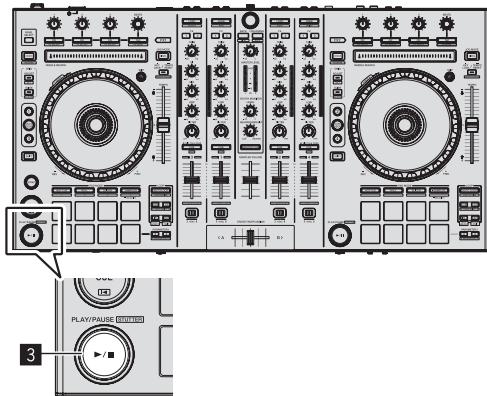

Librería Panel de cajas 3 Pulse el botón [LOAD] para cargar la pista seleccionada en el deck. Reproducción de pistas y salida del sonido A continuación se describe como un ejemplo el procedimiento para dar salida al sonido del canal 1. ! Ajuste a un nivel apropiado el volumen de los aparatos (amplificador de potencia, altavoces activos, etc.) conectados a los terminales [MASTER OUT 1] y [MASTER OUT 2]. Note que saldrá un sonido alto si el volumen se ajusta demasiado alto. 4 Control TRIM 5 Controles EQ (HI, MID, LOW) 6 Control FILTER 7 Botón CUE de auriculares 8 Fader de canal 9 Conmutador de asignación de crossfader

g Conmutador INPUT SELECT

1 Ponga los controles, etc. en las posiciones mostradas abajo.

Nombres de los controles, etc. Posición Control MASTER LEVEL Girado completamente a la izquierda Control TRIM Girado completamente a la izquierda Controles EQ (HI, MID, LOW) Centro Control FILTER Centro Fader de canal Movido hacia adelante Conmutador de asignación de crossfader Posición [THRU] Conmutador INPUT SELECT Posición [PC] 2 Pulse el botón [f] para reproducir la pista. Nombres de las partes 3 Mueva el fader de canal alejándolo de usted. 4 Gire el control [TRIM]. Ajuste [TRIM] de forma que el indicador naranja del indicador de nivel de canales se encienda en el nivel de pico. 5 Gire el control [MASTER LEVEL] para ajustar el nivel de audio de los altavoces. Ajuste la salida de nivel de sonido de los terminales [MASTER OUT 1] y [MASTER OUT 2] en un nivel apropiado. 2 Sección de deck 3 Sección de mezclador 4 Sección de efectos Sección del navegador

Ponga los controles, etc. en las posiciones mostradas abajo. Nombres de los controles, etc.

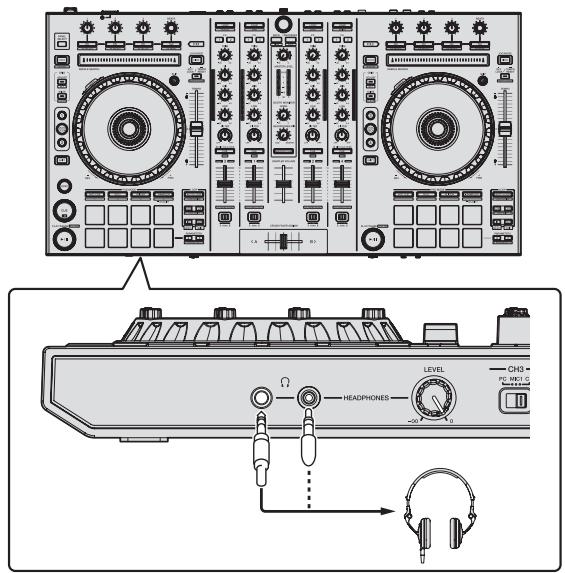

Español Monitoreo de sonido con auriculares 1 Sección del navegador

Posición Control HEADPHONES MIXING Centro Control HEADPHONES LEVEL Girado completamente a la izquierda 1 Pulse el botón [CUE] de los auriculares para el canal 1. 2 Gire el control [HEADPHONES LEVEL].

Botón LOAD Selector giratorio Botón BACK Botón LOAD PREPARE Ajuste la salida de nivel de sonido de los auriculares en un nivel apropiado. Nota Esta unidad y el software Serato DJ incluyen una variedad de funciones que permiten realizar actuaciones de DJ individualistas. Para detalles de las funciones respectivas, vea el manual de instrucciones y el manual del software Serato DJ. ! El manual de instrucciones de esta unidad se puede descargar del sitio de asistencia Pioneer DJ. Para detalles, vea Descarga del manual de instrucciones de esta unidad (página 15). ! El manual del software Serato DJ se puede descargar desde “Serato. com”. Para detalles, vea Descarga del manual del software Serato DJ (página 15). Salida del sistema 1 Salga de [Serato DJ]. Cuando se cierra el software aparece en la pantalla del ordenador un mensaje para confirmar que usted desea cerrarlo. Haga clic en [Yes] para cerrar. 2 Pulse el conmutador [STANDBY/ON] del panel trasero de esta unidad para desconectar su alimentación. 3 Desconecte el cable USB de su ordenador.

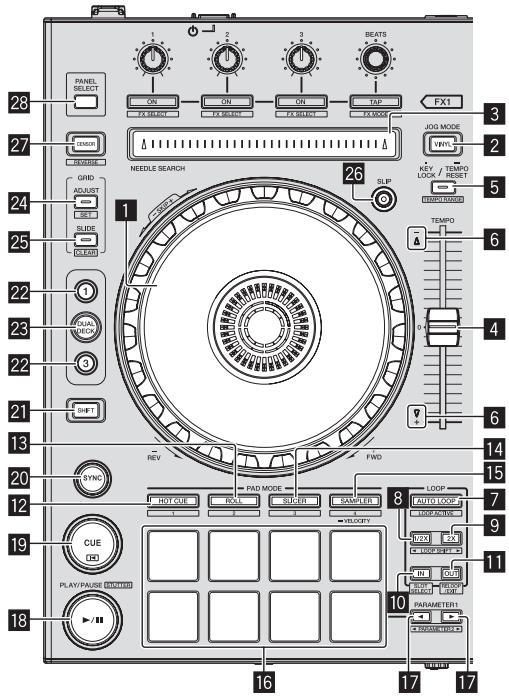

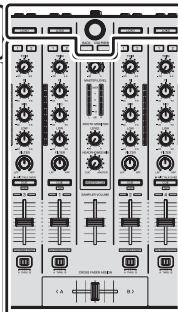

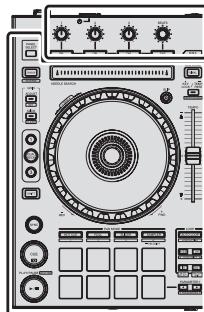

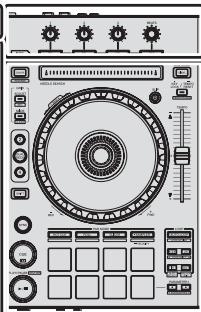

Sección de deck Sección de mezclador Esta sección se usa para controlar los cuatro decks. Los botones y controles para operar los decks 1 y 3 están situados en el lado izquierdo del controlador, los que se usan para operar los decks 2 y 4 están situados en el lado derecho del controlador.

Dial jog Botón VINYL Pad NEEDLE SEARCH Barra deslizante TEMPO Botón KEY LOCK Indicador TAKEOVER Botón AUTO LOOP Botón de medio bucle Botón de doble bucle Botón LOOP IN Botón LOOP OUT Botón de modo HOT CUE Botón de modo ROLL Botón de modo SLICER Botón de modo SAMPLER Botones de rendimiento Botón PRAMETER1/2 Botón PLAY/PAUSE f Botón CUE Botón SYNC Botón SHIFT Botón DECK Botón DUAL DECK Botón GRID ADJUST Botón GRID SLIDE Botón SLIP Botón CENSOR Botón PANEL SELECT

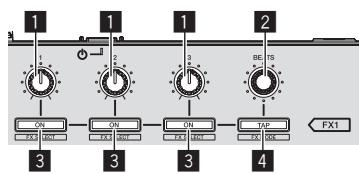

Sección de efectos Esta sección se usa para controlar las dos unidades de efectos (FX1 y FX2). Los controles y botones para operar la unidad FX1 está situado en el lado izquierdo del controlador, los que se usan para operar la unidad FX2 están situado en el lado derecho del controlador. Los canales a los que se va a aplicar el efecto se establecen usando los botones de asignación de efecto .

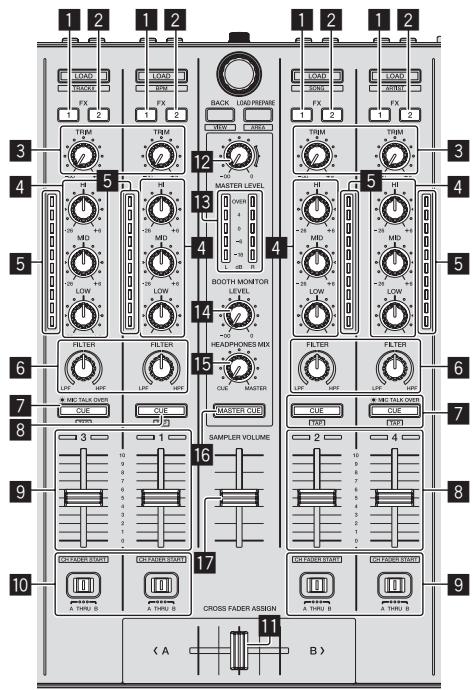

Botón de asignación FX 1 Botón de asignación FX 2 Control TRIM Controles EQ (HI, MID, LOW) Indicador de nivel de canal Control FILTER Botón CUE de auriculares Botón CUE/MIC TALK OVER de auriculares Fader de canal Conmutador de asignación de crossfader Crossfader Control MASTER LEVEL Indicador de nivel maestro Control de nivel de monitor de cabina Control HEADPHONES MIXING Botón MASTER CUE Fader SAMPLER VOLUME

Controles de parámetros de efectos Control FX BEATS Botones de parámetros de efectos Botón TAP Adquisición del manual El manual de instrucciones puede que esté en un archivo del formato PDF. Adobe® Reader® deberá estar instalado para leer los archivos del formato PDF. Si no tiene Adobe Reader, instálelo desde el enlace de descarga de la pantalla del menú del CD-ROM. Descarga del manual del software Serato DJ 1 Inserte el CD-ROM en la unidad óptica del ordenador. Descarga del manual de instrucciones de esta unidad 1 Inserte el CD-ROM en la unidad óptica del ordenador. El menú del CD-ROM se visualiza. Si el menú del CD-ROM no aparece cuando se inserta el CD-ROM, haga las operaciones de abajo. ! Para Windows Abra la unidad óptica desde [Equipo (o Mi PC)] en el menú [Iniciar] y luego haga doble clic en el icono [CD_menu.exe]. ! Para Mac OS X En Finder, haga doble clic directamente en el icono [CD_menu.app]. El menú del CD-ROM se visualiza. Si el menú del CD-ROM no aparece cuando se inserta el CD-ROM, haga las operaciones de abajo. ! Para Windows Abra la unidad óptica desde [Equipo (o Mi PC)] en el menú [Iniciar] y luego haga doble clic en el icono [CD_menu.exe]. ! Para Mac OS X En Finder, haga doble clic directamente en el icono [CD_menu.app]. 2 Cuando se visualiza el menú del CD-ROM, seleccione [Serato DJ: Software Manual (PDF file/Download)] y luego haga clic en [Iniciar]. 2 Cuando se visualiza el menú del CD-ROM, seleccione [DDJ-SX: Manual de instrucciones (archivo PDF/ Download)] y luego haga clic en [Iniciar]. 3 Haga clic en [Software Info] bajo [DDJ-SX] en el sitio de asistencia Pioneer DJ. 3 En el sitio de asistencia Pioneer DJ, haga clic en “Manuals” bajo “DDJ-SX”. 4 Haga clic en el idioma necesario de la página de descarga. La descarga del manual de instrucciones empieza. [Serato DJ Support Information] se visualiza. 4 Haga clic en el enlace con la página de descarga de Serato DJ. La página de descarga de Serato DJ se visualiza. 5 Entre en su cuenta de usuario “Serato.com”. Español El navegador Web se inicia y se visualiza el sitio de asistencia Pioneer DJ. El navegador Web se inicia y se visualiza el sitio de asistencia Pioneer DJ. ! Para cerrar el menú CD-ROM, haga clic en [Salir]. Introduzca la dirección de correo electrónico y la contraseña que ha registrado para entrar en “Serato.com”. 6 Desde “More Downloads” en el lado derecho de la página de descarga, haga clic en “Serato DJ Software Manual x.x”. La descarga del manual del software Serato DJ empieza.

Acerca del adaptador de CA Instrucciones de seguridad Para garantizar su seguridad personal y maximizar todo el potencial operativo de su unidad, lea y siga estas instrucciones de seguridad. Lea y guarde las instrucciones Lea toda la información del funcionamiento y del usuario provista con este producto. Limpieza Use un paño húmedo para limpiar la caja exterior. Evite usar cualquier líquido, aerosoles o productos de limpieza con base de alcohol. Agua o humedad Evite usar o colocar este producto cerca del agua u otras fuentes de líquidos. un trabajo extensivo por parte de un técnico cualificado para que la unidad vuelva a funcionar normalmente. % Cuando el producto muestre un cambio bien definido en su funcionamiento – esto indica la necesidad de reparaciones. Verifique que no haya irregularidades con el adaptador de CA o la clavija de alimentación, luego inserte hasta oír un clic la clavija de alimentación en la posición especificada del adaptador de CA siguiendo el procedimiento especificado. Para conocer detalles, vea Montaje de la clavija de alimentación en la página 17. Si hay irregularidades con el adaptador de CA o la clavija de alimentación, pida a su centro de servicio autorizado por Pioneer más cercano o a su concesionario que realice el trabajo de reparación. ! No use esta unidad con una moneda, clip para papel u otro objeto de metal metido entre el adaptador de CA y la clavija de alimentación. Hacer esto podría causar un cortocircuito, lo que podría producir un incendio o una descarga eléctrica. Accesorios No ponga este producto en una mesita de ruedas, soporte o mesa inestable. El producto puede caerse y estropearse seriamente. Ventilación No bloquee ni tape este producto cuando lo use. Esta unidad no debería colocarse en una instalación empotrada a menos que esté bien ventilada. Medio ambiente Evite colocar este producto en un lugar expuesto a mucho polvo, temperaturas altas, humedad alta, o sometido a vibraciones o golpes excesivos.

Fuentes de alimentación Utilice este producto sólo con las fuentes de alimentación recomendadas. Si no está seguro de la fuente de alimentación, consulte al representante autorizado de Pioneer. Cuando monte el adaptador de CA en una toma de corriente de pared, asegúrese de que quede espacio entre el adaptador de CA y la toma de corriente. Un contacto defectuoso o una moneda, clip para papel u otro objeto metálico metido en el espacio podría causar un cortocircuito, lo que podría producir un incendio o una descarga eléctrica. Protección del cable de alimentación Cuando desenchufe la unidad, tire de la clavija, no del cable. No maneje el cable con las manos mojadas porque podría causar un cortocircuito o sufrir una descarga eléctrica. No deje que nada pellizque ni se apoye en el cable de alimentación, y no lo coloque en un pasillo. Moneda, clip para papel u otro objeto metálico Alimentación Apague el sistema antes de instalar éste o cualquier otro hardware. Sobrecarga Evite conectar demasiados aparatos a una sola toma de corriente o fuente de alimentación, porque esto podría causar incendios o cortocircuitos. Cara Entrada de objetos y líquidos No meta nunca objetos inadecuados en el aparato. Evite derramar cualquier líquido en el interior o exterior de la unidad. Servicio Al abrir o quitar la cubierta usted se expone a una posible descarga eléctrica u otros peligros. Contacte con un representante de servicio autorizado por Pioneer para reparar este producto (consulte la Tarjeta de servicio y asistencia adjunta).

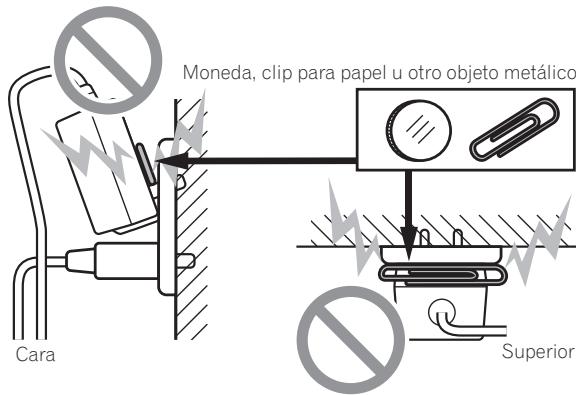

Superior La clavija de alimentación podría separarse del adaptador de CA y quedar en la toma de corriente si alguien tropieza con el cable de alimentación del adaptador de CA o si algo golpea el adaptador de CA. Si pasa esto, desconecte la clavija de alimentación de la toma de corriente con las manos secas, sujetándola como se muesta en el diagrama de abajo y sin tocar las partes metálicas. No use ninguna herramienta para desconectarla. Daños que necesitan reparaciones Desenchufe la unidad y solicite las reparaciones al personal de servicio cualificado en las situaciones siguientes: % Cuando el cable de alimentación, la clavija de alimentación o el chasis estén dañados. % Si se han derramado líquidos o han caído objetos dentro del producto. % Si el producto ha estado expuesto a la lluvia o al agua. % Si el producto no funciona normalmente cuando se siguen las indicaciones del manual de instrucciones. Ajuste sólo aquellos controles indicados en el manual de instrucciones. Los ajustes mal hechos de otros controles pueden causar daños y pueden requerir

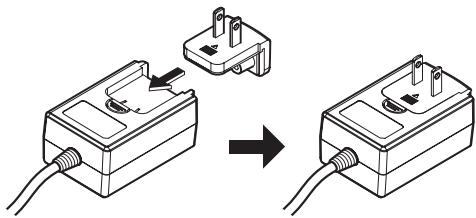

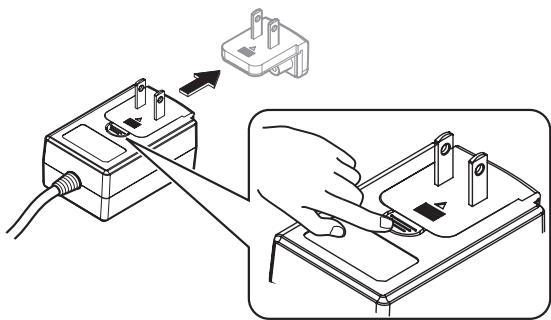

No toque. Montaje de la clavija de alimentación Deslice la clavija de alimentación a lo largo de los raíles guía de la unidad del adaptador de CA como se muestra en el diagrama de abajo, y luego presione hasta que se oiga un clic. Desconexión de la clavija de alimentación Mientras pulsa el botón [PUSH] de la unidad del adaptador de CA, deslice la clavija de alimentación alejándola del adaptador como se muestra en el diagrama de abajo para desconectarla. Una vez montada la clavija de alimentación no es necesario desconectarla. Español Clavija de alimentación Este producto viene con los tipos de clavijas de alimentación mostrados más abajo. Use la clavija de alimentación apropiada para el país o región en que usted se encuentre. Tipo 1 (para Europa) Tipo 2 (para el Reino Unido)

Información adicional Solución de problemas

La operación incorrecta se confunde a menudo con un problema o un fallo de funcionamiento. Si piensa que algo funciona mal con este componente, compruebe los puntos de abajo. Algunas veces, el problema puede estar en otro componente. Inspeccione los otros componentes y los aparatos eléctricos que esté utilizando. Si no se puede corregir el problema después de comprobar los elementos de abajo, pida al servicio de Pioneer autorizado más cercano o a su concesionario que realice el trabajo de reparación. Esta unidad puede no funcionar bien debido a la electricidad estática o a otras influencias externas. En este caso, el funcionamiento apropiado se puede restaurar desconectando la alimentación, esperando 1 minuto y volviendo a conectar la alimentación. Problema Verificación Remedio La alimentación no se conecta. Está el interruptor de la alimentación [STANDBY/ON] en [ON]? Ponga el interruptor de la alimentación [STANDBY/ON] en [ON]. ¿Está bien conectado el adaptador de CA incluido? Monte bien la clavija de alimentación en el adaptador de CA incluido. (página 17) Conecte bien el adaptador de CA incluido a la toma de corriente. (página 17) Conecte bien a esta unidad la clavija de CC del adaptador de CA incluido. No se reconoce esta unidad. Las pistas no se visualizan en la librería. Las pistas iTunes no se visualizan en la librería. Los archivos de música de la librería no se pueden editar (cambiar nombres de pistas, etc.). No es posible la grabación. No hay sonido o éste está muy bajo. Conecte bien el cable USB incluido. ¿Está usando un concentrador USB? No se pueden usar concentradores USB. Conecte directamente el ordenador y esta unidad con el cable USB incluido. ¿Está bien establecido el software controlador? Establezca bien el software controlador. (página 5) ¿Se han importado archivos de música? Importe bien los archivos de música. Para detalles de la importación de archivos de música, vea el “Serato DJ software manual”. ¿Está seleccionado un crate o subcrate que no tiene ninguna pista? Seleccione un crate o subcrate que tenga alguna pista o añada pistas al crate o subcrate. ¿Está marcado [Show iTunes Library] en la etiqueta [Show iTunes Library] en el menú [SETUP]? Marque [Show iTunes Library] en la etiqueta [Show iTunes Library] en el menú [SETUP]. Para detalles de la importación de archivos de música, vea el “Serato DJ software manual”. ¿Está seleccionado un crate o subcrate que no tiene ninguna pista? Seleccione un crate o subcrate que tenga alguna pista o añada pistas al crate o subcrate. ¿Está activado [Protect Library] en [SETUP]? Desactive [Protect Library]. ¿Está bajo el nivel de grabación? Ajuste el control de ganancia en el panel [Record] del software Serato DJ. ¿Ha guardado la grabación después de completarla? Guarde la grabación después de completarla. Para instrucciones detalladas de la grabación, vea el “Serato DJ software manual”. ¿Están el control [TRIM], los fader de canales, el crossfader y el control [MASTER LEVEL] en las posiciones apropiadas? Están los controles [TRIM], [fader de canal], [crossfader] y [MASTER LEVEL] en las posiciones apropiadas. ¿Están bien preparados los altavoces con amplificadores, etc. conectados? Ajuste bien la selección de entrada externa, el volumen, etc., en los altavoces con amplificadores, etc. ¿Están bien conectados los cables de conexión? Conecte correctamente los cables de conexión. ¿Están sucios los terminales y las clavijas? Limpie los terminales y las clavijas antes de hacer conexiones. ¿Está bien establecido el software controlador? Establezca bien el software controlador. (página 5) ¿Está el control [MASTER LEVEL] en la posición apropiada? Ajuste el control [MASTER LEVEL] de forma que el indicador naranja del indicador de nivel maestro se encienda en el nivel de pico. ¿Está el control [TRIM] en la posición apropiada? Ajuste el control [TRIM] de forma que el indicador naranja del indicador de nivel de canales se encienda en el nivel de pico. ¿Está bien ajustado [HEADROOM] en el menú [SETUP]? Establezca bien el nivel. El sonido que está siendo reproducido se interrumpe cuando se usa el software DJ. ¿Es adecuado el valor de latencia del software controlador? Ajuste la latencia del software controlador a un valor adecuado. El sonido de un aparato externo o micrófono no puede salir. ¿Está el conmutador [INPUT SELECT] en la posición apropiada? Ponga el conmutador [INPUT SELECT] en la posición apropiada. El sonido se interrumpe cuando se establece el controlador ASIO. ¿Se ha establecido el controlador ASIO mientras se ejecutaba Serato DJ? Establezca el controlador ASIO antes de iniciar Serato DJ. (página 5) El indicador parpadea y la operación no es normal.

La operación normal se puede restablecer desconectando el adaptador de CA, esperando 1 minuto como mínimo y luego reconectando el adaptador de CA. Si persiste el mismo síntoma, desconecte el adaptador de CA y luego solicite reparaciones. Sonido distorsionado.

¿Está bien conectado el cable USB incluido?

Ajuste la latencia del software DJ a un valor adecuado. Problema Verificación La operación Serato DJ no es estable. ¿Está usando la versión más reciente del software? Se pueden descargar actualizaciones gratis de Serato DJ en Internet. Visite el sitio web de abajo y mantenga actualizado el softare con la versión más reciente. (página 5) Remedio ¿Está usando al mismo tiempo otros softwares que no son el Serato DJ? Salga de otras aplicaciones para reducir la carga del ordenador. (página 5) Si la operación sigue siendo inestable, intente desactivar la red inalámbrica u otras conexiones inalambricas, software antivirus, el protector de pantalla, el modo de bajo consumo, etc. (página 5) Cuando otros aparatos USB estén conectados al ordenador. Desconecte otros aparatos USB del ordenador. Cuando esté conectado otro aparato de audio USB al ordenador al mismo tiempo, puede que éste no funcione o no sea reconocido normalmente. ¿Está usando un concentrador USB? No se pueden usar concentradores USB. Conecte directamente el ordenador y esta unidad con el cable USB incluido. Hay un problema con el puerto USB al que está conectada esta unidad. Si su ordenador tiene múltiples puertos USB, pruebe conectando esta unidad a un puerto USB diferente. ¿Está esta unidad conectada a un ordenador portátil que funciona con su batería? Suministre alimentación al ordenador portátil desde una fuente de alimentación de CA. (Dependiendo de los ajustes del ordenador portátil, puede que el modo de bajo consumo se establezca cuando el ordenador funcione con su batería, lo que reducirá automáticamente el rendimiento del propio ordenador.) (página 5) El tamaño de la memoria intermedia USB es demasiado pequeño. Aumente el tamaño de la memoria intermedia. Acerca de las marcas de fábrica y marcas registradas Cuidados para los derechos de autor Las grabaciones que usted ha hecho son para su uso personal y, según las leyes de los derechos de autor, no se pueden usar sin el consentimiento del propietario de tales derechos. ! La música grabada de CD, etc., está protegida por las leyes de los derechos de autor de países individuales, y también por tratados internacionales. La persona que ha grabado la música es la responsable de asegurar que ésta se use legalmente. ! Cuando maneje música descargada de Internet, etc., la persona que la haya descargado será la responsable de asegurar que ésta se use según el contrato concluido con el sitio de la descarga. Especificaciones Adaptador de CA Alimentación.................................................. CA 100 V a 240 V, 50 Hz/60 Hz Corriente nominal............................................................................... 800 mA Salida nominal...............................................................................CC 5 V, 3 A General – Unidad principal Peso de la unidad principal .................................................................. 5,8 kg Dimensiones máximas.......... 664 mm (An) × 70,4 mm (Al) × 357 mm (Pr) Temperatura de funcionamiento tolerable........................... +5 °C a +35 °C Humedad de funcionamiento tolerable......5 % a 85 % (sin condensación) Sección de audio Frecuencia de muestreo....................................................................44,1 kHz Convertidor A/D y D/A..........................................................................24 bits Características de frecuencia USB, LINE, MIC................................................................. 20 Hz a 20 kHz Relación señal/ruido (salida nominal, A-WEIGHTED) USB................................................................................................. 105 dB LINE.................................................................................................. 95 dB PHONO............................................................................................. 92 dB MIC................................................................................................... 92 dB Distorsión armónica total (20 Hz — 20 kHzBW) USB................................................................................................0,003 % Español ! Pioneer es una marca registrada de PIONEER CORPORATION. Los nombres de compañías y productos mencionados aquí son marcas de fábrica de sus respectivos propietarios. LINE...............................................................................................0,005 % Nivel de entrada / Impedancia de entrada estándar LINE................................................................................... –12 dBu/47 kW PHONO.............................................................................. –48 dBu/47 kW MIC.................................................................................... –52 dBu/10 kW Nivel de salida / Impedancia de carga / Impedancia de salida estándar MASTER OUT 1......................................................+8 dBu/10 kW/330 W MASTER OUT 2........................................................+2 dBu/10 kW/1 kW BOOTH....................................................................+8 dBu/10 kW/330 W PHONE........................................................................+4 dBu/32 W/32 W Nivel de salida nominal / Impedancia de carga MASTER OUT 1.................................................................. 26 dBu/10 kW MASTER OUT 2.................................................................. 20 dBu/10 kW BOOTH................................................................................ 26 dBu/10 kW Diafonía LINE.................................................................................................. 87 dB Características del ecualizador de canales HI....................................................................... –26 dB a +6 dB (13 kHz) MID...................................................................... –26 dB a +6 dB (1 kHz) LOW................................................................... –26 dB a +6 dB (70 kHz) Terminales entrada / salida Terminal de entrada CD Conector de contactos RCA........................................................2 juegos Terminales de entrada PHONO/LINE Conector de contactos RCA........................................................2 juegos Terminal MIC1 Conector XLR/Conector fonográfico (Ø 6,3 mm).........................1 juego Terminal MIC2 Conector fonográfico (Ø 6,3 mm).................................................1 juego Terminal de salida MASTER OUT 1 Conector XLR.................................................................................1 juego Terminal de salida MASTER OUT 2 Conectores de contactos RCA......................................................1 juego Terminal de salida BOOTH Conector fonográfico (Ø 6,3 mm).................................................1 juego Terminal de salida PHONES Conector de auriculares estéreo (Ø 6,3 mm)...............................1 juego Miniconector de auriculares estéreo (Ø 3,5 mm)........................1 juego Terminal USB Tipo B..............................................................................................1 juego ! Por motivos de mejoras, las especificaciones y diseño de esta unidad y del software incluido están sujetos a cambios sin previo aviso. ! © 2012 PIONEER CORPORATION. Todos los derechos reservados.
