! There are various ways to import tracks with the Serato DJ software. For details, see the Serato DJ software manual. ! If you are already using Serato DJ software (Scratch Live, ITCH or Serato DJ Intro) and have already created track libraries, the track libraries you have previously created can be used as such. En

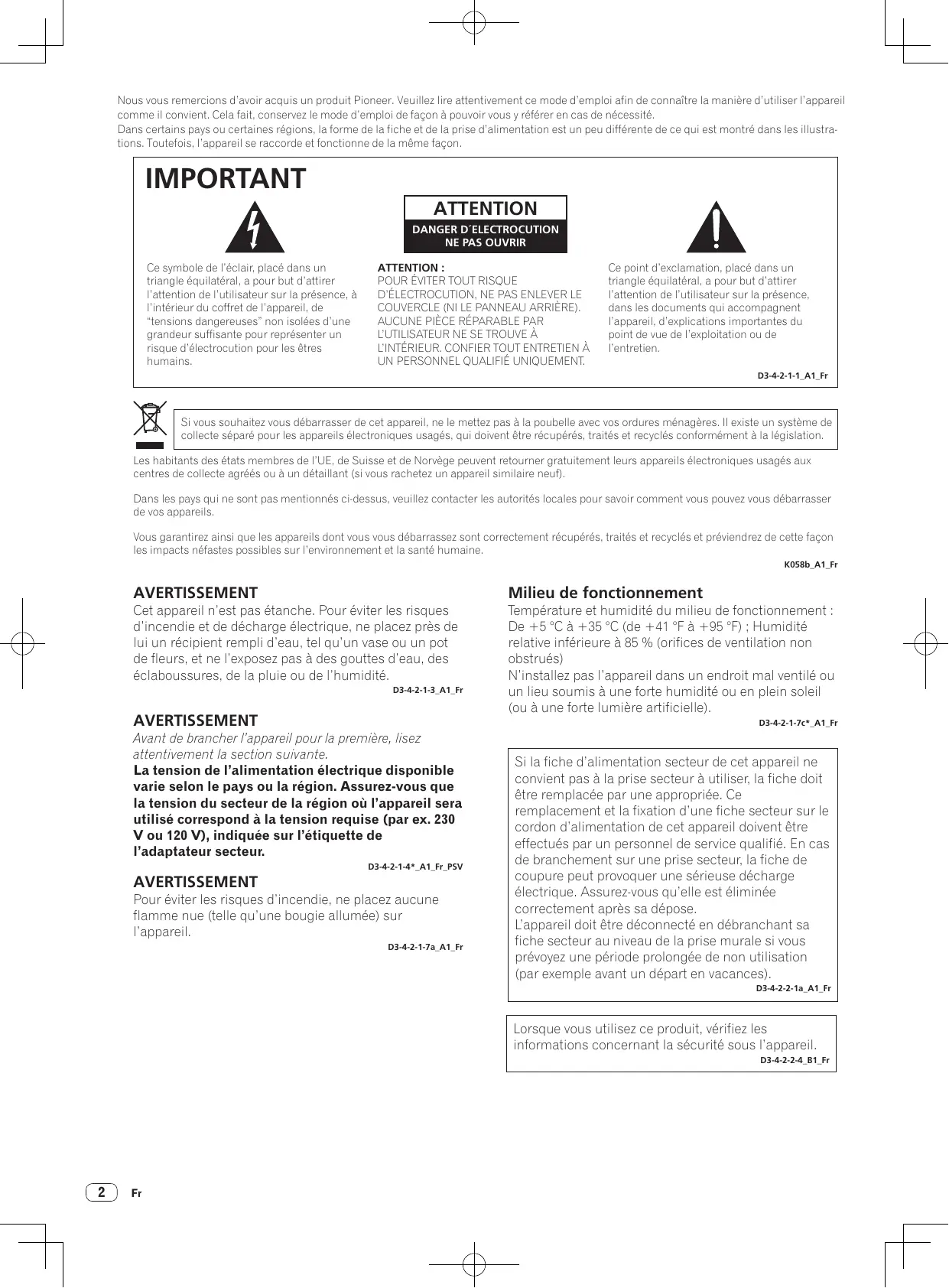

Nous vous remercions d’avoir acquis un produit Pioneer. Veuillez lire attentivement ce mode d’emploi afin de connaître la manière d’utiliser l’appareil comme il convient. Cela fait, conservez le mode d’emploi de façon à pouvoir vous y référer en cas de nécessité. Dans certains pays ou certaines régions, la forme de la fiche et de la prise d’alimentation est un peu différente de ce qui est montré dans les illustrations. Toutefois, l’appareil se raccorde et fonctionne de la même façon.
“tensions dangereuses” non isolées d’une grandeur suffisante pour représenter un risque d’électrocution pour les êtres humains.
POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.
Les habitants des états membres de l’UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf). Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils. Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l’environnement et la santé humaine. K058b_A1_Fr
éclaboussures, de la pluie ou de l’humidité. D3-4-2-1-3_A1_Fr
N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c*_A1_Fr
La tension de l’alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l’appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur l’étiquette de l’adaptateur secteur.
être remplacée par une appropriée. Ce remplacement et la fixation d’une fiche secteur sur le cordon d’alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu’elle est éliminée correctement après sa dépose. L’appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-1a_A1_Fr
D3-4-2-2-4_B1_Fr Tenir le câble d’alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l’appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l’attacher à d’autres câbles. Les câbles d’alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d’incendie ou un choc électrique. Vérifier le câble d’alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement. S002*_A1_Fr
Dans ce manuel, les noms d’écrans et de menus s’affichant sur le produit et sur l’écran de l’ordinateur, de même que les noms de touches et de prises, etc. sont indiqués entre parenthèses. (Ex. : Touche [CUE], panneau [Files], mode [VINYL], prise [AUX IN]) Veuillez noter que les écrans et les caractéristiques techniques du logiciel décrit dans ce manuel, ainsi que l’aspect externe et les caractéristiques techniques du matériel sont en cours de développement de sorte que les caractéristiques finales peuvent être différentes. Veuillez noter que selon la version du système d’exploitation, les réglages du navigateur web, etc., le fonctionnement peut être différent des marches à suivre indiquées dans ce mode d’emploi. Dans certains pays ou certaines régions, la forme de la fiche et de la prise d’alimentation est un peu différente de ce qui est montré dans les illustrations. Toutefois, l’appareil se raccorde et fonctionne de la même façon.
Contenu du carton d’emballage 5 Installation du logiciel 5 Obtention du manuel Téléchargement de ce mode d’emploi 15 Téléchargement du manuel du logiciel Serato DJ 15
Consignes de sécurité 16 Montage de la fiche d’alimentation 17
En cas de panne 18 À propos des marques commerciales et des marques déposées 19 Précautions concernant les droits d’auteur 19 Spécifications 19
(OS) de l’ordinateur utilisé.
Après avoir installé le pilote, installez le logiciel Serato DJ.
Pour la toute dernière version du logiciel Serato DJ, accédez à Serato. com et téléchargez le logiciel de ce site. Vous trouverez aussi un lien pour le téléchargement du logiciel sur le CD-ROM fourni. ! Pour le détail, reportez-vous à “Marche à suivre (Windows)” ou “Marche à suivre (Mac OS X)”. ! Les préparatifs concernant l’ordinateur, les dispositifs réseau et l’environnement Internet nécessaires à la connexion Internet sont du ressort de l’utilisateur.
Ce logiciel est un pilote ASIO prévu exclusivement pour transmettre des signaux audio de l’ordinateur. ! Il n’est pas nécessaire d’installer le pilote dans le cas de Mac OS X.
Pour de plus amples informations sur le pilote prévu pour cet appareil, reportez-vous au site de support DJ de Pioneer ci-dessous. http://pioneerdj.com/support/
Systèmes d’exploitation pris en charge Mac OS X : 10.6.8 et 10.7.4 Selon les réglages d’économie d’énergie de l’ordinateur, etc. la capacité de traitement du processeur et du disque dur peut être insuffisante. Lorsque vous
Ne raccordez cet appareil et l’ordinateur que lorsque l’installation est terminée. ! !
Si des programmes sont ouverts sur l’ordinateur, fermez-les.
Le menu du CD-ROM apparaît. ! Si le menu du CD-ROM n’apparaît pas après l’insertion du CD-ROM, ouvrez le lecteur optique dans [Ordinateur (ou Poste de travail)] à partir du menu [Démarrer], puis double-cliquez sur l’icône [CD_menu.exe].
[Installer le Logiciel de pilotage (Pioneer_DDJ_SX_ Driver_x.xxx.exe)], puis cliquez sur [Demarrer]. !
Si [Sécurité de Windows] apparaît à l’écran au cours de l’installation, cliquez sur [Installer ce pilote quand même] et continuez l’installation. Lorsque le programme d’installation est terminé, le message Installation terminée apparaît. Après avoir installé le pilote, installez le logiciel Serato DJ.
Download)] dans le menu du CD-ROM, puis cliquez sur [Demarrer]. 5 “An internet environment is required to access the site. Connected to the internet?” apparaît. Cliquez sur [Oui]. Le navigateur web démarre et le site de support DJ de Pioneer apparaît. 8 Connectez-vous à votre compte utilisateur sur “Serato.com”. ! — Si vous cochez [E-mail me Serato newsletters], Serato vous enverra des newsletters avec les toutes dernières informations sur les produits Serato. — Lorsque l’enregistrement du compte utilisateur est terminé, vous recevrez un message à l’adresse de messagerie indiquée. Vérifiez le contenu du message envoyé par “Serato. com”. Veillez à ne pas oublier l’adresse de messagerie et le mot de passe spécifiés lors de votre enregistrement. Ils seront nécessaires pour la mise à jour du logiciel. Les informations personnelles entrées lors de l’enregistrement d’un nouveau compte utilisateur peuvent être collectées, traitées et utilisées selon les règles de la politique de confidentialité consultables sur le site Serato.
“Serato.com”. Ceci vous conduit à la page de téléchargement de Serato DJ. Passez au point 11.
Saisissez l’adresse de messagerie et le mot de passe enregistrés pour la connexion à “Serato.com”.

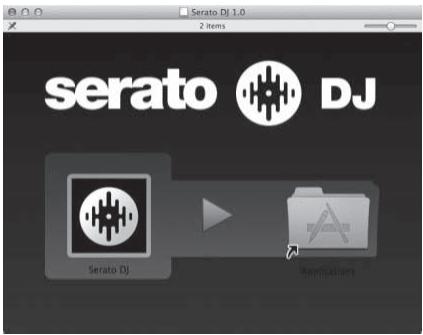

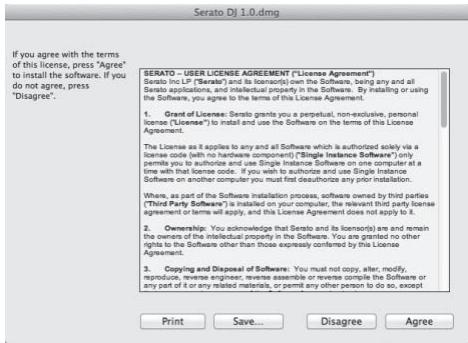

Décompressez le fichier téléchargé, puis double-cliquez sur le fichier décompressé pour démarrer l’installateur.
Le menu du CD-ROM apparaît. ! Si le menu du CD-ROM n’apparaît pas sur l’écran lorsque le CD-ROM est inséré, ouvrez le lecteur optique par le Finder, puis double-cliquez sur l’icône [CD_menu.app].
Download)] dans le menu du CD-ROM, puis cliquez sur [Demarrer]. 3 “An internet environment is required to access the site. Connected to the internet?” apparaît. Cliquez sur [Oui]. Le navigateur web démarre et le site de support DJ de Pioneer apparaît. 6 Connectez-vous à votre compte utilisateur sur “Serato.com”. ! — Suivez les instructions à l’écran, saisissez votre adresse de messagerie et le mot de passe souhaité, puis sélectionnez votre région de résidence. — Si vous cochez [E-mail me Serato newsletters], Serato vous enverra des newsletters avec les toutes dernières informations sur les produits Serato. — Lorsque l’enregistrement du compte utilisateur est terminé, vous recevrez un message à l’adresse de messagerie indiquée. Vérifiez le contenu du message envoyé par “Serato. com”. Veillez à ne pas oublier l’adresse de messagerie et le mot de passe spécifiés lors de votre enregistrement. Ils seront nécessaires pour la mise à jour du logiciel. Les informations personnelles entrées lors de l’enregistrement d’un nouveau compte utilisateur peuvent être collectées, traitées et utilisées selon les règles de la politique de confidentialité consultables sur le site Serato.
“Serato.com”. Ceci vous conduit à la page de téléchargement de Serato DJ. Passez au point 9. Lorsqu’elle est terminée, le message d’installation réussie apparaît.

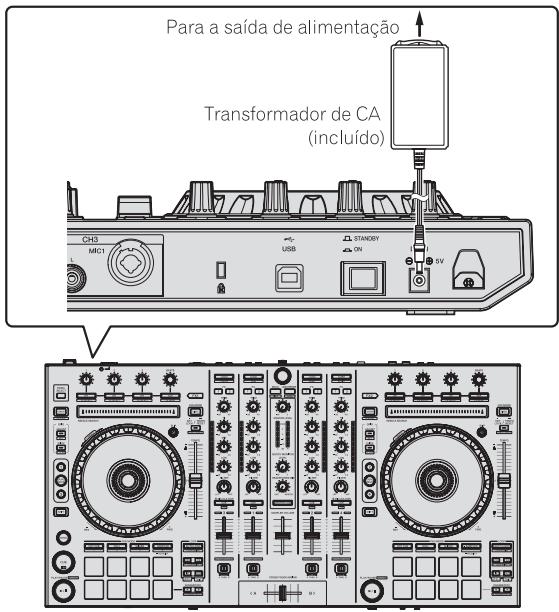

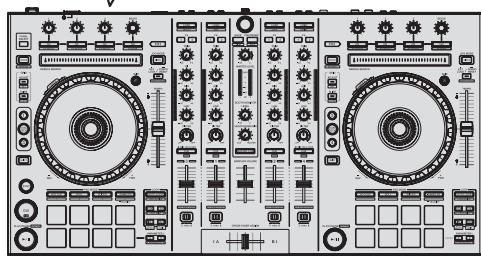

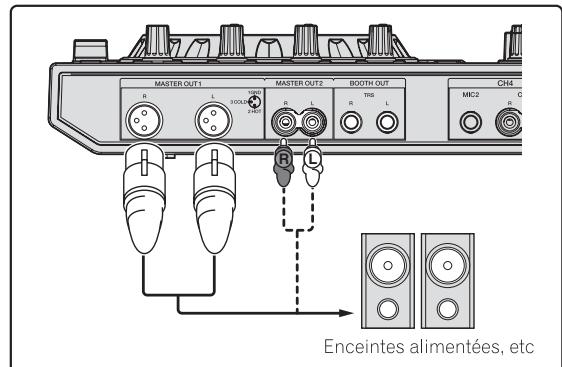

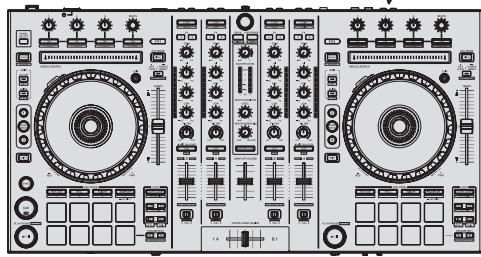

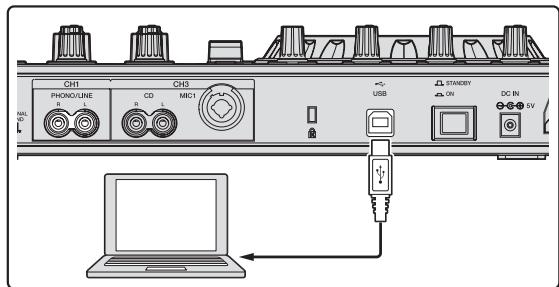

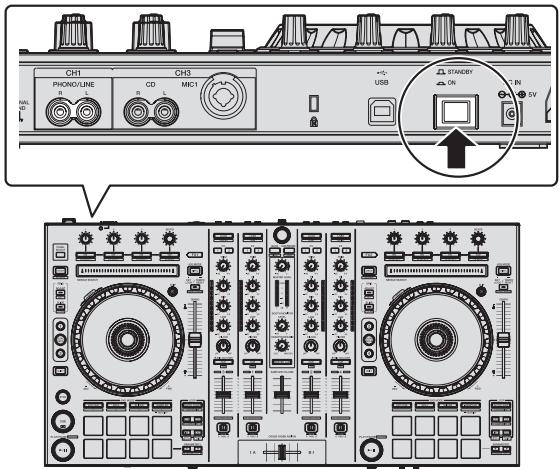

L’alimentation est fournie à cet appareil par l’adaptateur secteur. Raccordez cet appareil et l’ordinateur directement avec le câble USB fourni. Un concentrateur USB ne peut pas être utilisé.
5 Branchez la fiche d’alimentation sur l’adaptateur secteur. Faites glisser la fiche d’alimentation dans les glissières de l’adaptateur secteur comme indiqué sur le schéma, puis enfoncez-la jusqu’à ce qu’un clic soit audible.
à l’ordinateur ou lorsqu’il est raccordé à un autre port USB de l’ordinateur. Attendez un instant que le message [Vos périphériques sont prêts à être utilisés.] apparaisse.

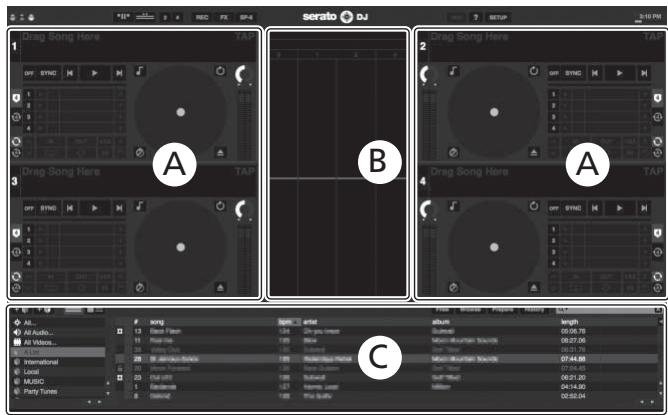

Les crates où des morceaux de la bibliothèque ou des ensembles de plusieurs morceaux sont stockés apparaissent ici. Ce manuel contient essentiellement les explications des fonctions de l’appareil proprement dit. Pour les instructions détaillées sur le fonctionnement du logiciel Serato DJ, reportez-vous au manuel du logiciel Serato DJ.
! Si vous utilisez déjà un logiciel Serato DJ (Scratch Live, ITCH ou Serato DJ Intro) et avez déjà créé des bibliothèques de morceaux, ces bibliothèques pourront être utilisées en l’état.

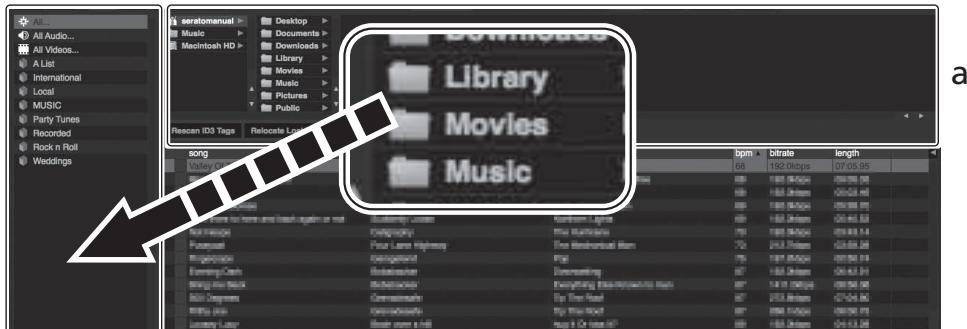

3 Sur l’écran du logiciel Serato DJ, tirez et déposez le dossier sélectionné dans le panneau comportant la liste de crates. Un crate est créé et les morceaux sont ajoutés à la bibliothèque.

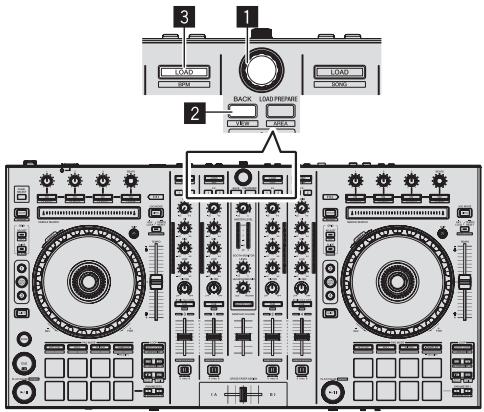

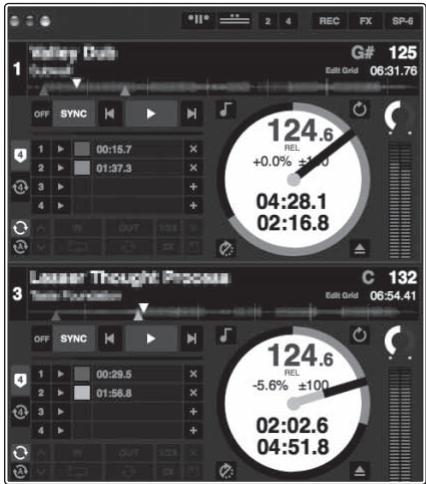

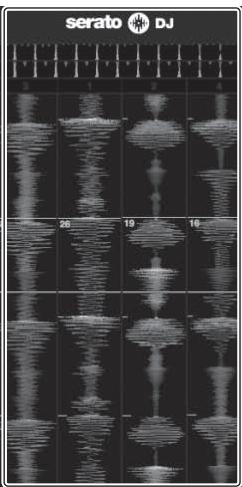

L’importation de morceaux dans la platine [1] par exemple s’effectue de la façon suivante.

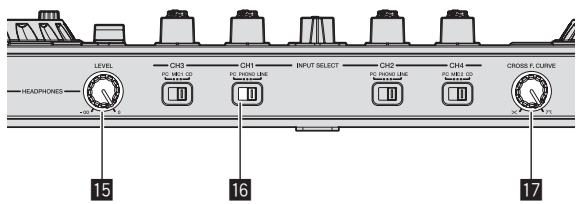

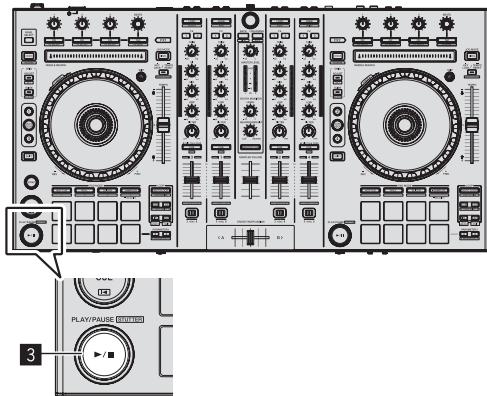

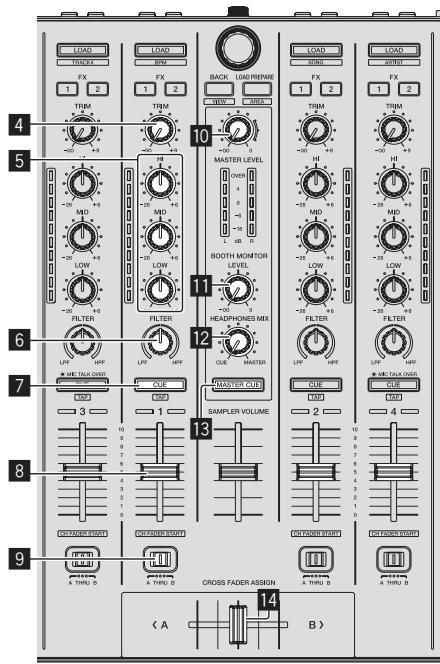

2 Touche BACK Lecture de morceaux et restitution du son La restitution du son du canal 1 par exemple s’effectue de la façon suivante. ! Réglez le volume des dispositifs (amplificateurs de puissance, enceintes amplifiées, etc.) raccordés aux prises [MASTER OUT 1] et [MASTER OUT 2] au niveau approprié. Notez que le son sera très fort si le niveau sonore est réglé trop haut.
5 Commandes EQ (HI, MID, LOW) 5 Tournez la commande [MASTER LEVEL] pour régler le niveau sonore des enceintes. Réglez le niveau du son restitué par les prises [MASTER OUT 1] et [MASTER OUT 2] au niveau approprié.

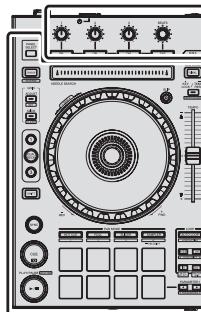

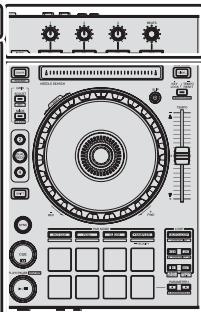

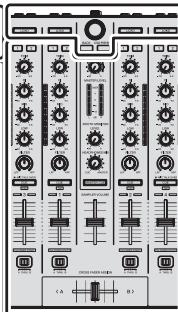

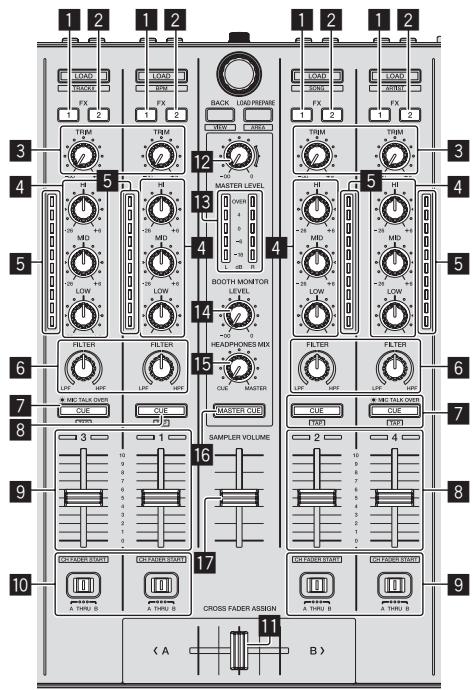

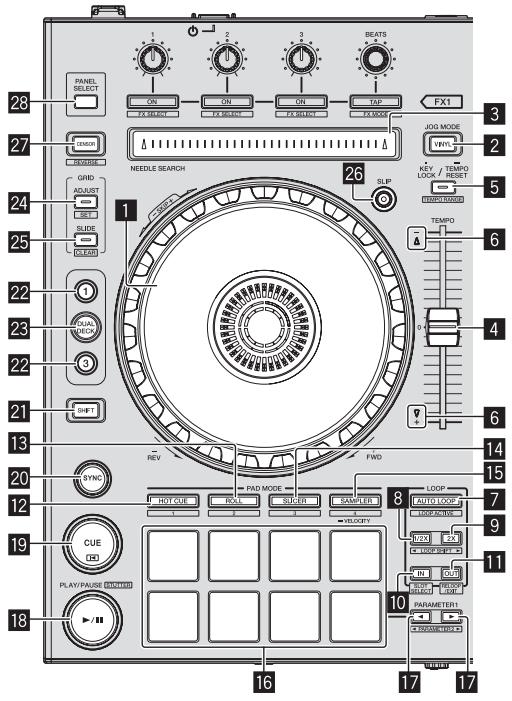

2 Section Platines 3 Section Mixeur ! Le mode d’emploi de cet appareil peut être téléchargé du site de support DJ de Pioneer. Pour le détail, reportez-vous à Téléchargement de ce mode d’emploi (p. 15). ! Le manuel du logiciel Serato DJ peut être téléchargé de “Serato. com”. Pour le détail, reportez-vous à Téléchargement du manuel du logiciel Serato DJ (p. 15).
1 Quittez [Serato DJ]. Lorsque le logiciel est fermé, un message vous demandant de confirmer la fermeture apparaît sur l’écran de l’ordinateur. Cliquez sur [Yes] pour confirmer.
3 Débranchez le câble USB de l’ordinateur.
2 Commande de niveau de contrôle de cabine Commande HEADPHONES MIXING Touche MASTER CUE Fader SAMPLER VOLUME
Si vous ne possédez pas Adobe Reader, veuillez l’installer en utilisant le lien de téléchargement sur le menu du CD-ROM.
Le menu du CD-ROM apparaît. Si le menu du CD-ROM n’apparaît pas lorsque le CD-ROM est inséré, procédez de la façon suivante. ! Pour Windows Ouvrez le lecteur optique depuis [Ordinateur (ou Poste de travail)] dans le menu [Démarrer], puis double-cliquez sur l’icône [CD_menu.exe]. ! Pour Mac OS X Dans le Finder, double-cliquez directement sur l’icône [CD_menu.app].
[DDJ-SX: Mode d’emploi (fichier PDF/Download)], puis cliquez sur [Demarrer]. Le navigateur web démarre et le site de support DJ de Pioneer apparaît.
“Manuals” dans “DDJ-SX”. 4 Cliquez sur la langue souhaitée sur la page de téléchargement. Le téléchargement du mode d’emploi commence.
Le menu du CD-ROM apparaît. Si le menu du CD-ROM n’apparaît pas lorsque le CD-ROM est inséré, procédez de la façon suivante. ! Pour Windows Ouvrez le lecteur optique depuis [Ordinateur (ou Poste de travail)] dans le menu [Démarrer], puis double-cliquez sur l’icône [CD_menu.exe]. ! Pour Mac OS X Dans le Finder, double-cliquez directement sur l’icône [CD_menu.app].
! Pour fermer le menu du CD-ROM, cliquez sur [Quitter].
[Serato DJ Support Information] apparaît.
Serato DJ. La page de téléchargement de [Serato DJ] apparaît.
“Serato.com”. Saisissez l’adresse de messagerie et le mot de passe enregistrés pour la connexion à “Serato.com”.
Manual x.x”. Le téléchargement du manuel du logiciel Serato DJ commence.
Lire et conserver les instructions Lisez toutes les instructions d’emploi et les informations fournies avec ce produit.
Utilisez un chiffon humide pour nettoyer l’extérieur du coffret. Évitez d’utiliser des fluides y compris les produits de nettoyage liquides, en aérosol ou à base d’alcool.

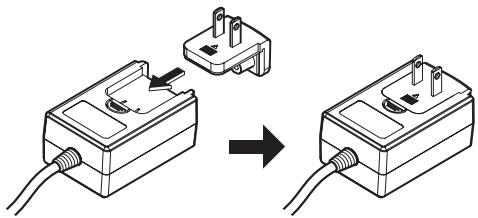

à l’endroit approprié sur l’adaptateur secteur jusqu’à ce qu’un clic soit audible. Pour le détail, reportez-vous à la page 17, Montage de la fiche d’alimentation. Si l’adaptateur secteur ou la fiche d’alimentation présente une anomalie, adressez-vous au service après-vente agréé Pioneer le plus proche ou à votre revendeur pour une réparation. ! N’utilisez pas cet appareil si une pièce de monnaie, un trombone ou un morceau de métal est coincé entre l’adaptateur secteur et la fiche d’alimentation. Ceci peut causer un court-circuit conduisant à un incendie ou à un choc électrique.
Ne posez pas ce produit sur un chariot, un support une ou table instable. Ce produit pourrait tomber et être sérieusement endommagé.
Ne bloquez ou ne couvrez pas ce produit lorsqu’il est utilisé. Cet appareil ne doit pas être installé dans un environnement intégré s’il n’est pas suffisamment ventilé.
à un choc électrique ou d’autres dangers. Contactez un service aprèsvente agréé Pioneer pour faire réparer ce produit (reportez-vous à la carte Réparation et Support jointe).
N’utilisez pas d’outils pour la retirer.

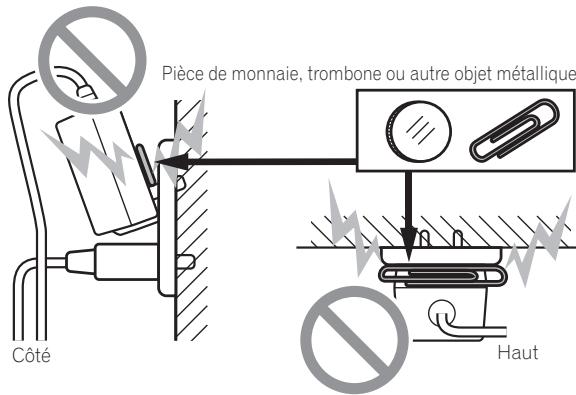

Débranchez l’appareil et adressez-vous à un personnel qualifié dans les situations suivantes : % Lorsque le cordon d’alimentation, la fiche ou le châssis est endommagé. % Si du liquide a été répandu ou des objets sont tombés dans le produit. % Si le produit a été exposé à la pluie ou à l’eau. % Si le produit ne fonctionne pas normalement alors que les instructions ont été respectées. Ne réglez que les commandes mentionnées dans le mode d’emploi. Un mauvais réglage d’autres commandes

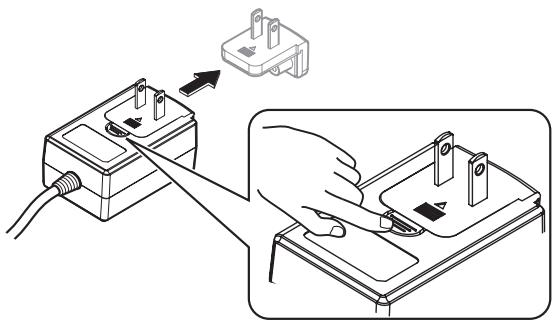

Tout en appuyant sur le bouton [PUSH] sur l’adaptateur secteur, détachez la fiche d’alimentation de l’adaptateur en la faisant glisser, comme indiqué sur le schéma suivant. Lorsque la fiche d’alimentation est en place, il n’y a plus aucune raison de la retirer.
Les types de fiches d’alimentation suivants sont fournis avec ce produit. Utilisez la fiche d’alimentation adaptée aux prises du pays ou de la région où vous vous trouvez.
De l’électricité statique ou des influences externes ont peut être déréglé cet appareil. Dans ce cas, il est possible de faire fonctionner à nouveau l’appareil en l’éteignant, puis rallumant 1 minute plus tard.
L’enregistrement n’est pas possible.
Pour le détail sur l’importation de fichiers de musique, reportez-vous au “Serato DJ software manual”.
[Show iTunes Library] sur le menu [SETUP] est coché ?
Pour le détail sur l’importation de fichiers de musique, reportez-vous au “Serato DJ software manual”.
[MASTER LEVEL] sont aux bonnes positions ?
[MASTER LEVEL] sur les bonnes positions.
Nettoyez les prises et les fiches avant d’effectuer les raccordements.
Le son est interrompu lorsque le pilote Est-ce que le pilote ASIO a été activé alors qu’SeASIO est activé. rato DJ était ouvert ?
(Selon les réglages de l’ordinateur portable, l’ordinateur se règle parfois sur le mode d’alimentation réduite lorsqu’il fonctionne sur ses piles, ce qui réduit automatiquement les performances de l’ordinateur.) (page 5)
! Pioneer est une marque déposée de PIONEER CORPORATION. Les noms de sociétés et de produits mentionnés ici sont des marques commerciales de leurs détenteurs respectifs.
Les enregistrements effectués sont destinés à votre usage personnel et, conformément aux lois sur les droits d’auteur, il se peut que leur utilisation soit soumise au consentement du détenteur des droits. ! La musique enregistrée à partir de CD, etc. est protégée par les lois sur les droits d’auteur de divers pays et par des traités internationaux. La personne qui effectue des enregistrements de musique est responsable de leur utilisation légale. ! Lorsque de la musique est téléchargée d’Internet, etc., la personne qui a effectué le téléchargement est responsable de l’utilisation de cette musique conformément à l’accord conclus avec le site de téléchargement.
Adaptateur secteur Alimentation CA 100 V à 240 V, 50 Hz/60 Hz De
Starten des Systems De
Vi ringraziamo per avere acquistato questo prodotto Pioneer. Vi preghiamo di leggere queste queste istruzioni per l’uso in modo da sapere usare correttamente il proprio modello. Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo al momento del bisogno. Antes de empezar a usar la unidad Contenido de la caja 5 Instalación del software 5
Acerca del procedimiento de instalación
Después de instalar el software controlador, instale el software Serato DJ.
Tenga cuidado para no olvidar la dirección de correo electrónico y la contraseña especificadas al hacer el registro del usuario. Éstas serán necesarias para actualizar el software. La información personal introducida al registrar una cuenta de usuario nueva puede recopilarse, procesarse y usarse basándose en la política de privacidad del sitio Web de Serato.
6 Entre en su cuenta de usuario “Serato.com”. ! ! — Una vez completado el registro de la cuenta del usuario, usted recibirá un correo electrónico en la dirección de correo electrónico que haya introducido. Verifique el contenido del correo electrónico enviado desde “Serato.com”. Tenga cuidado para no olvidar la dirección de correo electrónico y la contraseña especificadas al hacer el registro del usuario. Éstas serán necesarias para actualizar el software. La información personal introducida al registrar una cuenta de usuario nueva puede recopilarse, procesarse y usarse basándose en la política de privacidad del sitio Web de Serato.
Esto le lleva a la página de descarga Serato DJ. Vaya al paso 9.
Introduzca la dirección de correo electrónico y la contraseña que ha registrado para entrar en “Serato.com”. El mensaje de instalación satisfactoria aparece una vez terminada la instalación.
Las cajas en las que se guardan pistas de la librería o juegos de múltiples pistas se visualizan aquí. Este manual consiste principalmente en explicaciones de las funciones de esta unidad como hardware. Para instrucciones detalladas de la operación del software Serato DJ, vea el manual del usuario del software Serato DJ.
Se crea una caja y las pistas se añaden a la librería.
3 Sección de mezclador 4 Sección de efectos
1 Fader de canal Conmutador de asignación de crossfader Crossfader Control MASTER LEVEL Indicador de nivel maestro Control de nivel de monitor de cabina Control HEADPHONES MIXING Botón MASTER CUE Fader SAMPLER VOLUME
5 Entre en su cuenta de usuario “Serato.com”.
Si hay irregularidades con el adaptador de CA o la clavija de alimentación, pida a su centro de servicio autorizado por Pioneer más cercano o a su concesionario que realice el trabajo de reparación. ! No use esta unidad con una moneda, clip para papel u otro objeto de metal metido entre el adaptador de CA y la clavija de alimentación. Hacer esto podría causar un cortocircuito, lo que podría producir un incendio o una descarga eléctrica.
Desconexión de la clavija de alimentación Mientras pulsa el botón [PUSH] de la unidad del adaptador de CA, deslice la clavija de alimentación alejándola del adaptador como se muestra en el diagrama de abajo para desconectarla. Una vez montada la clavija de alimentación no es necesario desconectarla.
[STANDBY/ON] en [ON]?
Los archivos de música de la librería no se pueden editar (cambiar nombres de pistas, etc.). No es posible la grabación.
