MANUAL DE UTILIZADOR DDJ-SX PIONEER

Obrigado por adquirir este produto da Pioneer. Leia atentamente estas instruções de funcionamento de modo a saber como utilizar correctamente o seu modelo. Após terminar de ler as instruções, coloque-as num local seguro para futura referência. Em alguns países ou regiões, a forma da ficha de alimentação e da tomada por vezes podem diferir das apresentadas nos desenhos explicativos. Contudo, o método para ligar e utilizar a unidade é o mesmo. IMPORTANTE CAUTION

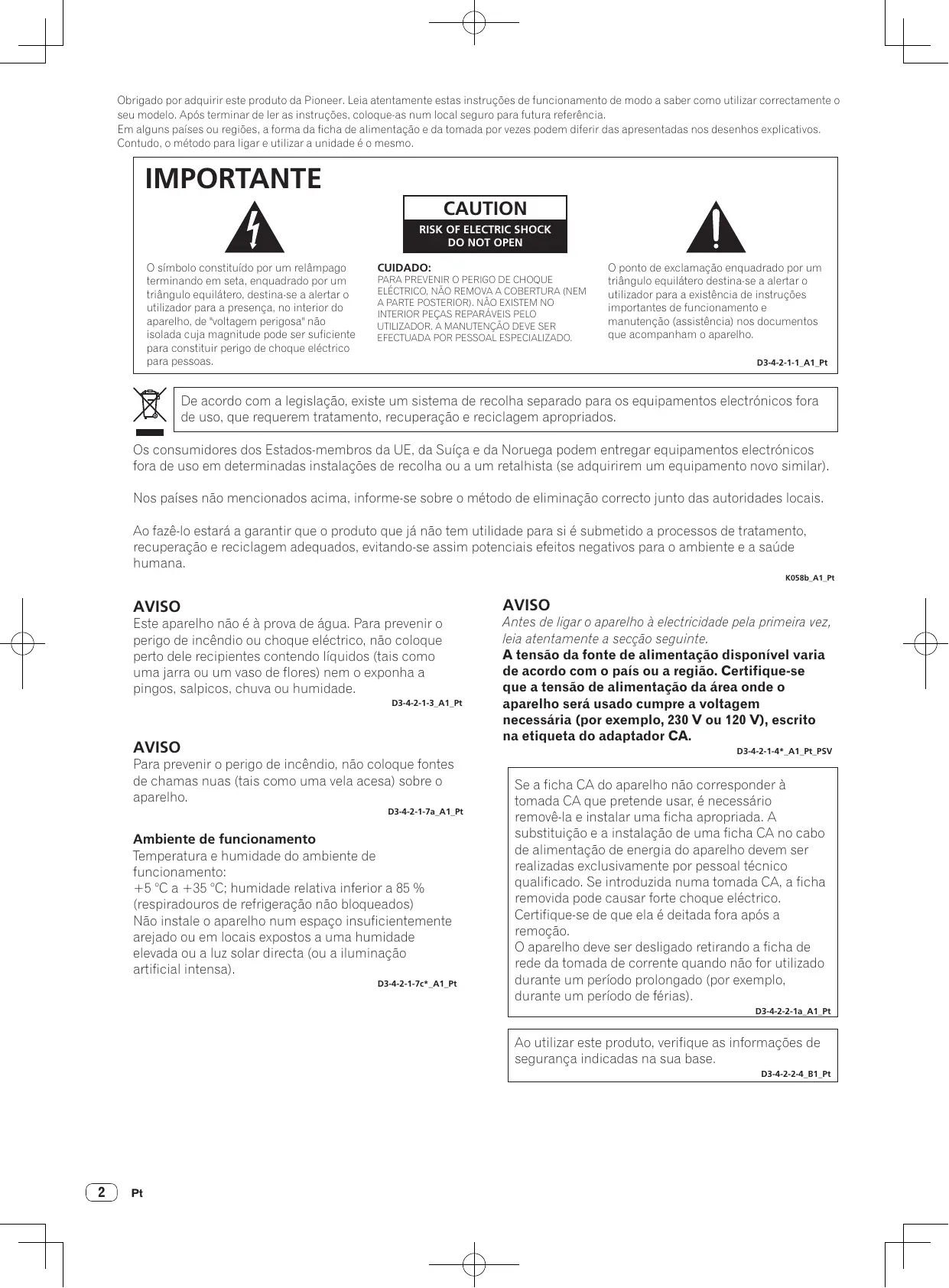

RISK OF ELECTRIC SHOCK

O símbolo constituído por um relâmpago terminando em seta, enquadrado por um triângulo equilátero, destina-se a alertar o utilizador para a presença, no interior do aparelho, de "voltagem perigosa" não isolada cuja magnitude pode ser suficiente para constituir perigo de choque eléctrico para pessoas. CUIDADO:

INTERIOR PEÇAS REPARÁVEIS PELO

UTILIZADOR. A MANUTENÇÃO DEVE SER

EFECTUADA POR PESSOAL ESPECIALIZADO. O ponto de exclamação enquadrado por um triângulo equilátero destina-se a alertar o utilizador para a existência de instruções importantes de funcionamento e manutenção (assistência) nos documentos que acompanham o aparelho. D3-4-2-1-1_A1_Pt De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados. Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar). Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais. Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. K058b_A1_Pt AVISO AVISO Este aparelho não é à prova de água. Para prevenir o perigo de incêndio ou choque eléctrico, não coloque perto dele recipientes contendo líquidos (tais como uma jarra ou um vaso de flores) nem o exponha a pingos, salpicos, chuva ou humidade. D3-4-2-1-3_A1_Pt AVISO Para prevenir o perigo de incêndio, não coloque fontes de chamas nuas (tais como uma vela acesa) sobre o aparelho. D3-4-2-1-7a_A1_Pt Ambiente de funcionamento Temperatura e humidade do ambiente de funcionamento: +5 °C a +35 °C; humidade relativa inferior a 85 % (respiradouros de refrigeração não bloqueados) Não instale o aparelho num espaço insuficientemente arejado ou em locais expostos a uma humidade elevada ou a luz solar directa (ou a iluminação artificial intensa). D3-4-2-1-7c*_A1_Pt Antes de ligar o aparelho à electricidade pela primeira vez, leia atentamente a secção seguinte. A tensão da fonte de alimentação disponível varia de acordo com o país ou a região. Certifique-se que a tensão de alimentação da área onde o aparelho será usado cumpre a voltagem necessária (por exemplo, 230 V ou 120 V), escrito na etiqueta do adaptador CA. D3-4-2-1-4*_A1_Pt_PSV Se a ficha CA do aparelho não corresponder à tomada CA que pretende usar, é necessário removê-la e instalar uma ficha apropriada. A substituição e a instalação de uma ficha CA no cabo de alimentação de energia do aparelho devem ser realizadas exclusivamente por pessoal técnico qualificado. Se introduzida numa tomada CA, a ficha removida pode causar forte choque eléctrico. Certifique-se de que ela é deitada fora após a remoção. O aparelho deve ser desligado retirando a ficha de rede da tomada de corrente quando não for utilizado durante um período prolongado (por exemplo, durante um período de férias). D3-4-2-2-1a_A1_Pt Ao utilizar este produto, verifique as informações de segurança indicadas na sua base. D3-4-2-2-4_B1_Pt

AVISO Guarde as peças pequenas fora do alcance de crianças e bebés. Se for engolida por acidente, contacte imediatamente um médico. D41-6-4_A1_Pt Este produto destina-se a utilização doméstica geral. A reparação de qualquer avaria devida a utilizações fora desse âmbito (como, por exemplo, utilização prolongada num restaurante, para efeitos comerciais, ou utilização num automóvel ou num barco) será cobrada, ainda que dentro da garantia. K041_A1_Pt AVISO SOBRE O CABO DE ALIMENTAÇÃO Manuseie o cabo de alimentação através da ficha. Não retire a ficha puxando o cabo e nunca toque no cabo de alimentação com as mãos húmidas, pois pode provocar um curto-circuito ou choque eléctrico. Não coloque a unidade, um móvel, etc., sobre o cabo de alimentação nem trilhe o cabo. Nunca faça um nó no cabo nem o amarre a outros cabos. Os cabos de alimentação devem ser encaminhados de modo a não serem pisados. Um cabo de alimentação danificado pode provocar um incêndio ou um choque eléctrico. Verifique periodicamente o cabo de alimentação. Quando estiver danificado, solicite um cabo de alimentação de substituição junto do seu revendedor ou centro de assistência autorizado PIONEER. CUIDADO O botão STANDBY/ON do aparelho não o desliga completamente da energia fornecida pela tomada CA. Uma vez que o cabo de alimentação serve como o principal dispositivo de desconexão, será necessário desligá-lo da tomada para desligar toda a alimentação. Por isso, verifique se a unidade foi instalada de forma que o cabo de alimentação possa ser facilmente desligado da tomada AC, em caso de acidente. Para prevenir o risco de incêndio, deverá desligar igualmente o cabo de alimentação de energia da tomada CA quando o aparelho não for utilizado durante um período prolongado (por exemplo, durante um período de férias). D3-4-2-2-2a*_A1_Pt S002*_Pt

índice Como ler este manual

• Obrigado por adquirir este produto da Pioneer. Certifique-se de que lê a parte inferior deste panfleto e as instruções de funcionamento! Ambos os documentos incluem informações importantes que deve compreender antes de utilizar este produto. Para obter instruções sobre a aquisição das instruções de funcionamento, consulte Adquirir o manual (pág. 15). Neste manual, os nomes dos ecrãs e menus exibidos no produto e no ecrã do computador, bem como os nomes dos botões e terminais, etc., são indicados entre parêntesis rectos. (por exemplo: botão [CUE], painel [Files], modo [VINYL], terminal [AUX IN]) Note que os ecrãs e especificações do software descritos neste manual, assim como o aspecto externo e especificações do hardware estão actualmente sob desenvolvimento e podem diferir das especificações finais. Note que dependendo da versão do sistema operativo, definições do browser Web, etc., a operação pode diferir dos procedimentos descritos neste manual. Em alguns países ou regiões, a forma da ficha de alimentação e da tomada por vezes podem diferir das apresentadas nos desenhos explicativos. Contudo, o método para ligar e utilizar a unidade é o mesmo. Antes de começar Conteúdo da embalagem p. 5
• Instalar o software p. 5
• Funcionamento Ligações p. 8
• Iniciar o sistema p. 10
• Encerrar o sistema p. 13
• Nome das peças p. 13
• Adquirir o manual Transferir as instruções de funcionamento desta unidade p. 15
• Transferir o manual do software Serato DJ p. 15
• Acerca do transformador de CA Instruções de segurança p. 16
• Montar a ficha de alimentação p. 17
• Informações adicionais Resolução de problemas p. 18
• Acerca de marcas comerciais e marcas comerciais registadas p. 19
• Cuidados a ter relativamente aos direitos de autor p. 19
• Especificações p. 19

Antes de começar Conteúdo da embalagem

CD-ROM (disco de instalação) Transformador de CA Ficha de alimentação Cabo USB Cartão da garantia Leia Antes de Utilizar (Importante)/Guia de início rápido (este documento) Instalar o software Antes de instalar o software Para obter a versão mais recente do software Serato DJ, aceda a Serato.com e transfira o software a partir daí. A hiperligação para transferência do software também é fornecida no CD-ROM incluído. ! Para obter mais informações, consulte “Procedimento de instalação (Windows)” ou “Procedimento de instalação (Mac OS X)”. ! O utilizador é responsável por preparar o computador, dispositivos de rede ou outros elementos do ambiente de utilização da Internet necessários para efectuar uma ligação à Internet.

Não é garantido um funcionamento em todos os computadores, mesmo se todas as condições do ambiente de funcionamento mínimo necessário indicadas aqui forem cumpridas. Dependendo das definições de economia de energia do computador, etc., a CPU e o disco rígido podem não fornecer capacidades de processamento suficientes. Em computadores portáteis em particular, certifique-se de que o computador se encontra nas condições adequadas para fornecer um desempenho elevado constante (por exemplo, mantendo-o ligado à alimentação CA) durante a utilização do Serato DJ. A utilização de Internet exige um contrato com um fornecedor de serviços de Internet e o pagamento das taxas do fornecedor. Acerca do procedimento de instalação O procedimento de instalação depende do sistema operativo (SO) no computador que está a utilizar. Para o Windows Após instalar o software controlador, instale o software Serato DJ. Para Mac OS X Instale apenas o software Serato DJ. Procedimento de instalação (Windows) Não ligue esta unidade e o computador até a instalação estar concluída. Acerca do software controlador (Windows) Verificar as informações mais recentes sobre o software controlador Para obter informações detalhadas sobre o software controlador designado desta unidade, consulte o site de suporte da Pioneer DJ abaixo. http://pioneerdj.com/support/ Acerca do software Serato DJ O Serato DJ é uma aplicação de software de DJ criada pela Serato. É possível efectuar actuações de DJ ligando o computador no qual este software está instalado a esta unidade. Ambiente mínimo de funcionamento Sistemas operativos suportados Mac OS X: 10.6.8 e 10.7.4 Windows: Windows 7 Outros Unidade óptica Unidade de discos ópticos capaz de ler o formato CD-ROM Porta USB É necessária uma porta USB 2.0 para ligar o computador a esta unidade. Resolução de exibição Resolução de 1 280 x 720 ou superior Ligação à Internet É necessária uma ligação à Internet para registar uma conta de utilizador do “Serato.com” e transferir o software.

Para obter as informações mais recentes sobre o ambiente operativo necessário e a compatibilidade, assim como para adquirir o sistema operativo mais recente, consulte no "Software Info" em "DDJ-SX" no site de suporte da Pioneer DJ abaixo. http://pioneerdj.com/support/

Inicie a sessão do utilizador definido como administrador do computador antes da instalação. Se estiverem a ser executados outros programas no computador, encerre-os. 1 Introduza o CD-ROM do na unidade óptica do computador. O menu do CD-ROM é exibido. ! Se o menu do CD-ROM não for exibido quando o CD-ROM é introduzido, abra a unidade óptica em [Computador (ou O Meu Computador)] no menu [Iniciar] e, em seguida, clique duas vezes no ícone [CD_menu.exe]. Português Este software controlador é um controlador ASIO exclusivo para emitir sinais de áudio a partir do computador. ! Não é necessário instalar o software controlador ao utilizar Mac OS

2 Quando o menu do CD-ROM aparecer, seleccione [Instalação do Software Actuador (Pioneer_DDJ_SX_ Driver_x.xxx.exe)] e, em seguida, clique em [Iniciar].

Para fechar o menu do CD-ROM, clique em [Saida]. 3 Efectue a instalação de acordo com as instruções apresentadas no ecrã. Se [Segurança do Windows] aparecer no ecrã enquanto a instalação está em curso, clique em [Instalar este software de controlador mesmo assim] e continue com a instalação. Quando o programa de instalação estiver concluído, será exibida uma mensagem de conclusão. Após instalar o software controlador, instale o software Serato DJ. 4 Seleccione [Instalacao do Software DJ (Serato DJ/ Download)] no menu do CD-ROM e, em seguida, clique em [Iniciar]. 5 “An internet environment is required to access the site. Connected to the internet?” é apresentado. Clique em [Sim]. O browser Web é executado e o site de suporte da Pioneer DJ é exibido. 6 Clique em [Software Info] em [DDJ-SX] no site de suporte da Pioneer DJ. [Serato DJ Support Information] é exibido.

7 Clique na hiperligação para a página de transferência do Serato DJ. 13 Clique em [Close] para sair do programa de instalação do Serato DJ. A página de transferência do Serato DJ é exibida. 8 Inicie a sessão com a conta de utilizador do “Serato. com”.

Se já tiver registado uma conta de utilizador no "Serato.com", avance para o passo 10. Se não tiver completado o registo da sua conta de utilizador, faça-o seguindo o procedimento abaixo. — Seguindo as instruções no ecrã, introduza o seu endereço de e-mail e a palavra-passe que pretende definir e, em seguida, seleccione a região onde reside. — Se seleccionar [E-mail me Serato newsletters], as newsletters com as informações mais recentes sobre os produtos da Serato serão enviadas pela Serato. — Após o registo da conta de utilizador estar concluída, receberá um e-mail no endereço de e-mail introduzido. Verifique o conteúdo do e-mail enviado por “Serato.com”. Certifique-se de que não se esquece do endereço de e-mail e da palavra-passe especificados ao efectuar o registo de utilizador. Serão necessários para actualizar o software. As informações pessoais introduzidas ao registar uma nova conta de utilizador podem ser recolhidas, processadas e utilizadas com base na política de privacidade que se encontra no site Web da Serato. 9 Clique na hiperligação na mensagem de e-mail enviada a partir de "Serato.com". Isto leva-o para a página de transferência do Serato DJ. Avance para o passo 11. 10 Início de sessão. Introduza o endereço de e-mail e a palavra-passe registados para iniciar a sessão em “Serato.com”. 11 Transferir o software Serato DJ a partir da página de transferência. Procedimento de instalação (Mac OS X) Não ligue esta unidade e o computador até a instalação estar concluída.

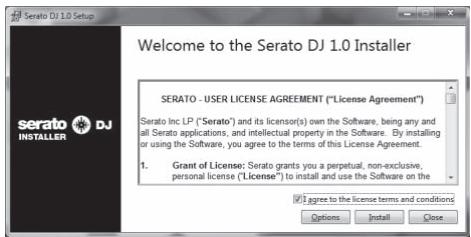

Se estiverem a ser executados outros programas no computador, encerre-os. 1 Introduza o CD-ROM do na unidade óptica do computador. O menu do CD-ROM é exibido. ! Se o menu do CD-ROM não for apresentado no ecrã quando o CD-ROM é inserido, abra a unidade óptica através do Finder e, em seguida, clique duas vezes no ícone [CD_menu.app]. 2 Seleccione [Instalacao do Software DJ (Serato DJ/ Download)] no menu do CD-ROM e, em seguida, clique em [Iniciar]. 3 “An internet environment is required to access the site. Connected to the internet?” é apresentado. Clique em [Sim]. O browser Web é executado e o site de suporte da Pioneer DJ é exibido. Descomprima o ficheiro transferido e, em seguida, clique duas vezes no ficheiro descomprimido para executar o programa de instalação. 4 Clique em [Software Info] em [DDJ-SX] no site de suporte da Pioneer DJ. 12 Leia atentamente os termos do contrato de concessão de licença e, se concordar, seleccione [I accept the terms in the license agreement], e, em seguida, clique em [Install]. [Serato DJ Support Information] é exibido. 5 Clique na hiperligação para a página de transferência do Serato DJ. A página de transferência do Serato DJ é exibida. 6 Inicie a sessão com a conta de utilizador do “Serato. com”.

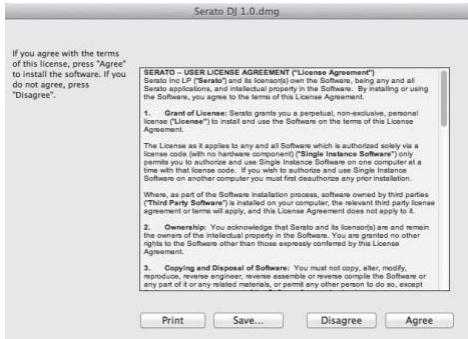

Se não concordar com o conteúdo do contrato de utilização, clique em [Close] para cancelar a instalação. A instalação é iniciada.

O mensagem de instalação com sucesso é apresentada após a instalação ser concluída. Se já tiver registado uma conta de utilizador no “Serato.com”, avance para o passo 8. Se não tiver completado o registo da sua conta de utilizador, faça-o seguindo o procedimento abaixo. — Seguindo as instruções no ecrã, introduza o seu endereço de e-mail e a palavra-passe que pretende definir e, em seguida, seleccione a região onde reside. — Se seleccionar [E-mail me Serato newsletters], as newsletters com as informações mais recentes sobre os produtos da Serato serão enviadas pela Serato. — Após o registo da conta de utilizador estar concluída, receberá um e-mail no endereço de e-mail introduzido. Verifique o conteúdo do e-mail enviado por “Serato.com”. Certifique-se de que não se esquece do endereço de e-mail e da palavra-passe especificados ao efectuar o registo de utilizador. Serão necessários para actualizar o software. As informações pessoais introduzidas ao registar uma nova conta de utilizador podem ser recolhidas, processadas e utilizadas com base na política de privacidade que se encontra no site Web da Serato. 7 Clique na hiperligação na mensagem de e-mail enviada a partir de "Serato.com". Isto leva-o para a página de transferência do Serato DJ. Avance para o passo 9.

8 Início de sessão. Introduza o endereço de e-mail e a palavra-passe registados para iniciar a sessão em “Serato.com”. 9 Transferir o software Serato DJ a partir da página de transferência. Descomprima o ficheiro transferido e, em seguida, clique duas vezes no ficheiro descomprimido para executar o programa de instalação. 10 Leia atentamente os termos do contrato de licenciamento e, caso concorde, clique em [Agree].

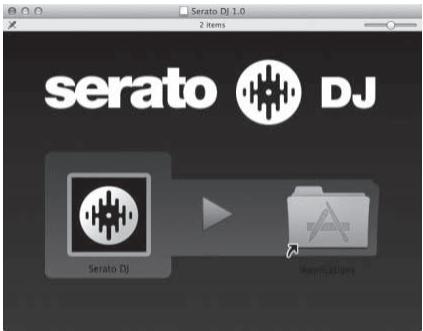

Se não concordar com o conteúdo do contrato de utilização, clique em [Disagree] para cancelar a instalação. 11 Se o seguinte ecrã for apresentado, arraste e largue o ícone [Serato DJ] sobre o ícone de pastas [Applications]. Português

Aguarde até todas as ligações entre os dispositivos estarem completas antes de ligar o transformador de CA. Certifique-se de desligar a energia e desligar o transformador de CA da tomada de alimentação sempre que fazer ou mudar as conexões entre dispositivos. Consulte as instruções de funcionamento do componente a ligar. Utilize apenas o transformador de CA incluído com esta unidade. A alimentação é fornecida a esta unidade através do transformador de CA. Ligue directamente esta unidade ao computador utilizando o cabo USB incluído. Não pode ser utilizado um hub USB. 2 Ligue altifalantes alimentados, um amplificador alimentado, componentes, etc., aos terminais [MASTER OUT 1] ou [MASTER OUT 2].

ADVERTÊNCIA Devido às especificações do produto, o visor pode desligar-se por completo ao accionar interruptores na unidade principal ou no controlo remoto (se incluído) de modo a que o produto possa apresentar as mesmas características quando o transformador de CA for desligado da tomada de alimentação, mas ainda está a ser fornecida alimentação. Para isolar por completo o produto da fonte de alimentação, o transformador de CA (dispositivo de corte) deve ser desligado da tomada de alimentação. Instale o produto perto de uma tomada com o transformador de CA (dispositivo de corte) ao alcance e quando não utilizar o produto durante longos períodos de tempo, tais como quando viajar, desligue o transformador de CA da tomada de alimentação. Não fazer isso pode provocar incêndios. Ligações 1 Ligue auscultadores a um dos terminais [PHONES].

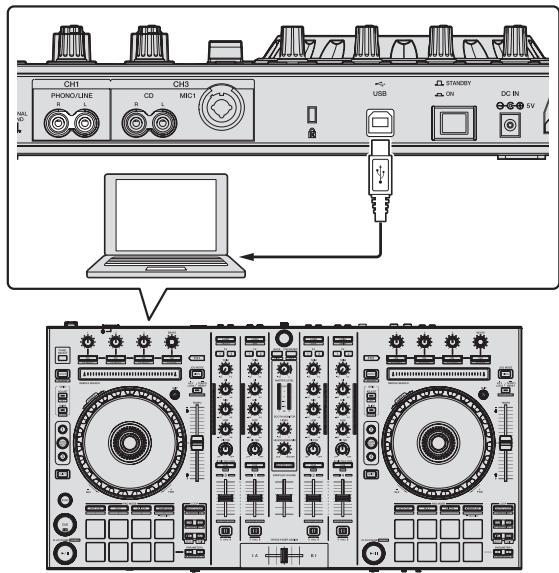

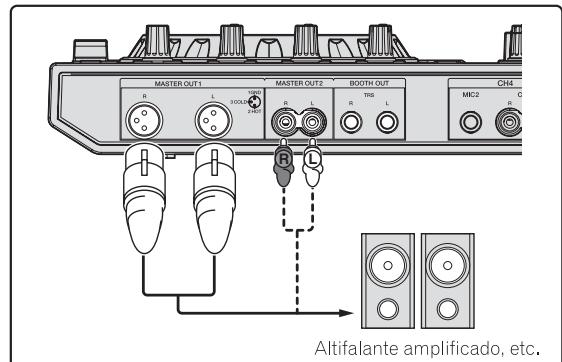

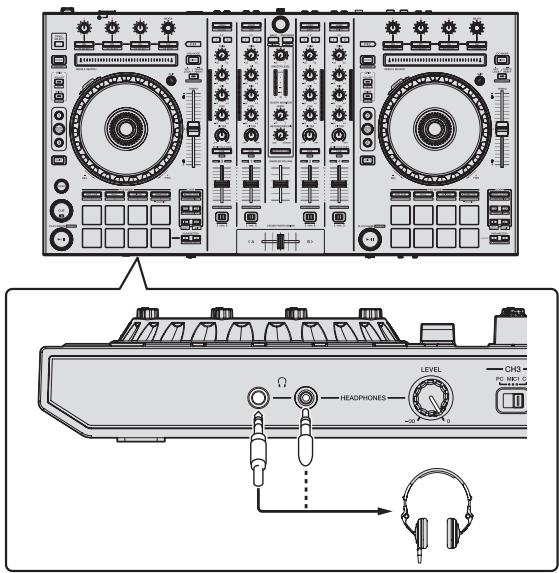

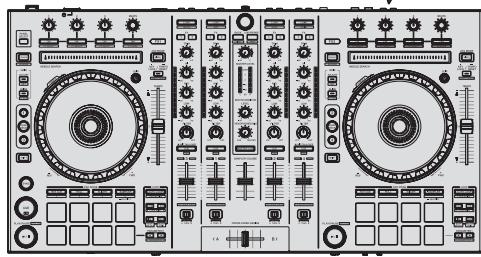

Para emitir o som a partir dos terminais [BOOTH], ligue altifalantes ou outros dispositivos aos terminais [BOOTH]. Para obter mais informações sobre como ligar os terminais de entrada/saída, consulte as instruções de funcionamento. 3 Ligue esta unidade ao computador utilizando um cabo USB. 4 Ligue o computador. 5 Ligue a ficha de alimentação ao transformador de CA. Faça deslizar a ficha de alimentação para o interior das guias do transformador de CA conforme apresentado no diagrama e pressione até ouvir um clique.

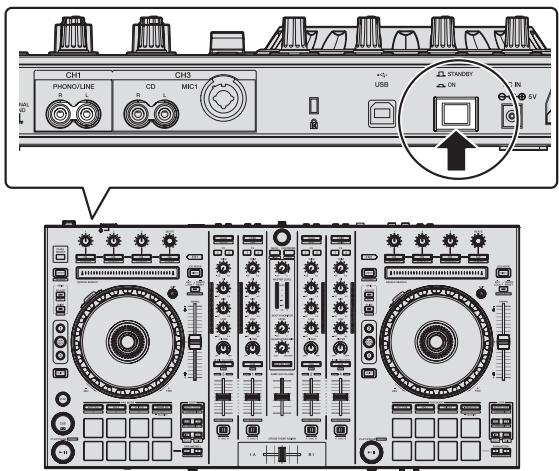

8 Ligue a alimentação dos dispositivos ligados aos terminais de saída (altifalantes alimentados, amplificador alimentado, componentes, etc.).

Quando um microfone, leitor de DJ ou outro dispositivo externo for ligado aos terminais de entrada, a alimentação desse dispositivo também é ligada. Para obter mais informações sobre os cuidados a ter com o transformador de CA, consulte “Acerca do transformador de CA” (pág. 16). A forma da ficha difere de acordo com a região na qual a unidade é comercializada. 6 Ligue o transformador de CA. Português 7 Prima o interruptor [STANDBY/ON] no painel posterior desta unidade para ligar a alimentação desta unidade. Ligue a alimentação desta unidade. ! Para utilizadores do Windows A mensagem [A instalar software de controlador de dispositivo] Pode aparecer quando esta unidade for ligada ao computador pela primeira vez ou quando for ligada a uma porta USB diferente no computador. Espere até que a mensagem [O dispositivo está pronto a ser utilizado] seja apresentada.

Iniciar o sistema Iniciar o Serato DJ Para o Windows No menu [Iniciar] do Windows, clique no ícone [Serato DJ] em [Todos os Programas] > [Serato] > [Serato DJ]. Para Mac OS X No Finder, abra a pasta [Aplicação] e, em seguida, clique no ícone [Serato DJ]. Ecrã do computador imediatamente após o software Serato DJ ser executado

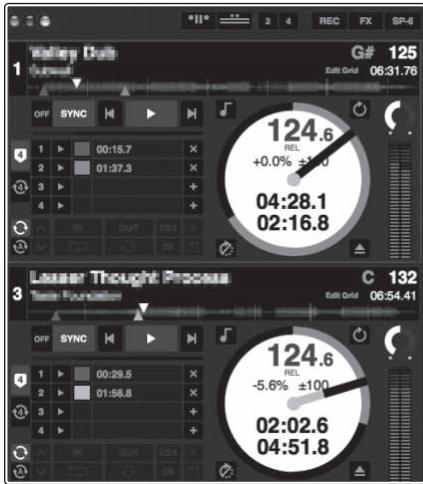

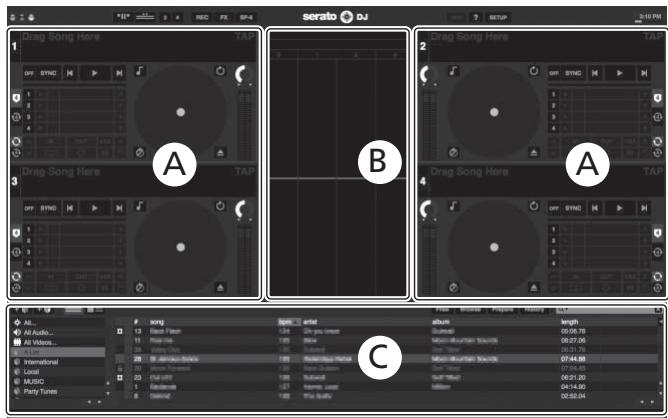

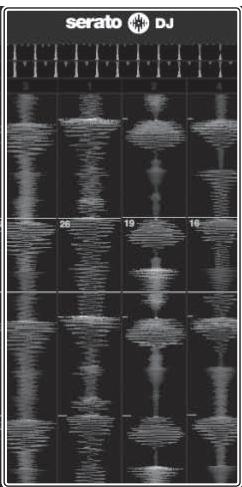

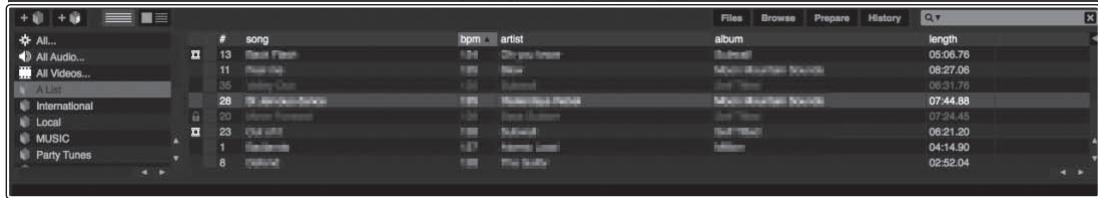

Ecrã do computador quando uma faixa está carregada no software Serato DJ

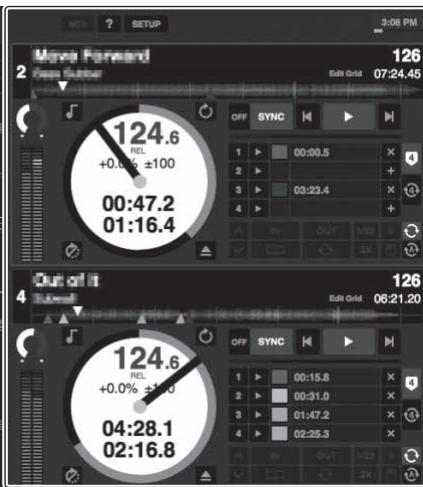

A Secção do deck As informações sobre a faixa (o nome da faixa carregada, nome do artista, BPM, etc.), a forma de onda geral e outras informações são exibidas aqui. B Exibição da forma de onda A forma de onda da faixa carregada é exibida aqui. C Secção do browser As caixas nas quais as faixas na biblioteca ou conjuntos de várias faixas estão armazenadas são exibidas aqui. Este manual é composto principalmente por explicações de funções desta unidade como hardware. Para obter instruções detalhadas sobre o funcionamento do software Serato DJ, consulte o manual do software Serato DJ.

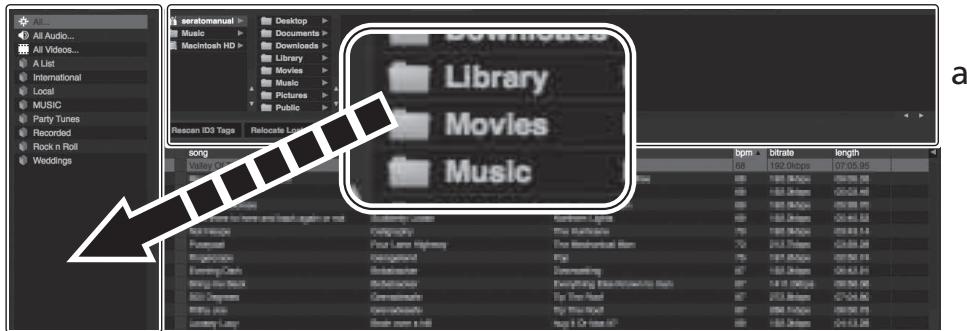

Importar faixas A seguir é descrito o procedimento típico para importar faixas. ! Existem várias formas para importar faixas com o software Serato DJ. Para obter mais informações, consulte o manual do software Serato DJ. ! Se já estiver a utilizar o software de DJ Serato (Scratch Live, ITCH ou Serato DJ Intro) e já tiver criado bibliotecas de ficheiros, as bibliotecas de faixas que criou previamente podem ser utilizadas como tal. 1 Clique na tecla [Files] no ecrã do software Serato DJ para abrir o painel [Files]. O conteúdo do computador ou periférico ligado ao computador é exibido no painel [Files]. 2 Clique na pasta no painel [Files] que contém as faixas que pretende adicionar à biblioteca para seleccioná-la. 3 No ecrã do software Serato DJ, arraste e largue a pasta seleccionada para o painel da lista de caixas. É criada uma caixa e as faixas são adicionadas à biblioteca.

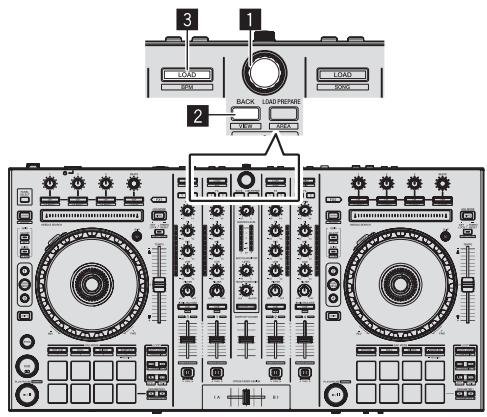

Painel [Files] Painel de caixas Carregar faixas e reproduzi-las A seguir é descrito o procedimento para carregar faixas para o deck [1] como exemplo. Português 1 Selector rotativo 2 Botão BACK 3 LOAD botão 1 Pressione o botão [BACK] desta unidade, mova o cursor para o painel das caixas no ecrã do computador e, em seguida, rode o selector rotativo para seleccionar a caixa, etc.

2 Prima o selector rotativo, mova o cursor para a biblioteca no ecrã do computador e, em seguida, rode o selector rotativo e seleccione a faixa.

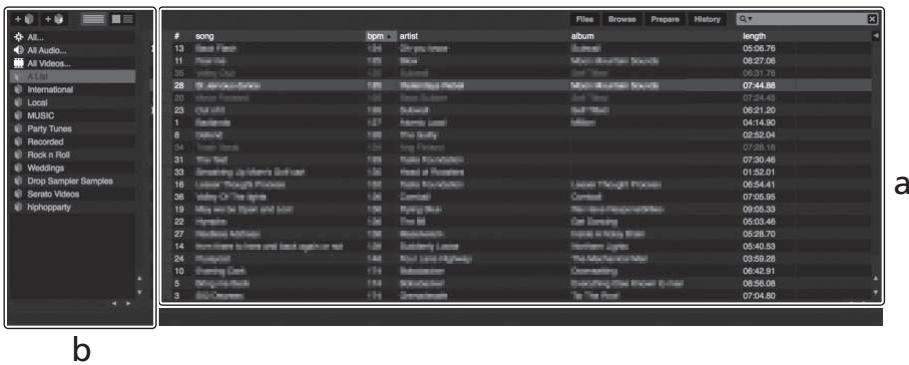

Biblioteca Painel de caixas 3 Prima o botão [LOAD] para carregar a faixa seleccionada no deck. Reproduzir faixas e emitir o som A seguir é descrito o procedimento para emitir o som do canal 1 como exemplo. ! Defina o volume dos dispositivos (amplificador alimentado, altifalantes alimentados, etc.) ligados aos terminais [MASTER OUT 1] e [MASTER OUT 2] para um nível apropriado. Note que será emitido um som alto se o volume estiver demasiado elevado. 4 TRIM controlo 5 EQ (HI, MID, LOW) controlos 6 Controlo FILTER 7 Botão CUE dos auscultadores 8 Fader dos canais 9 Interruptor de atribuição do crossfader

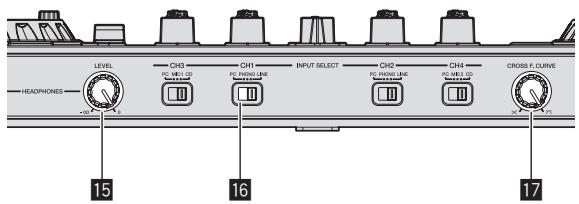

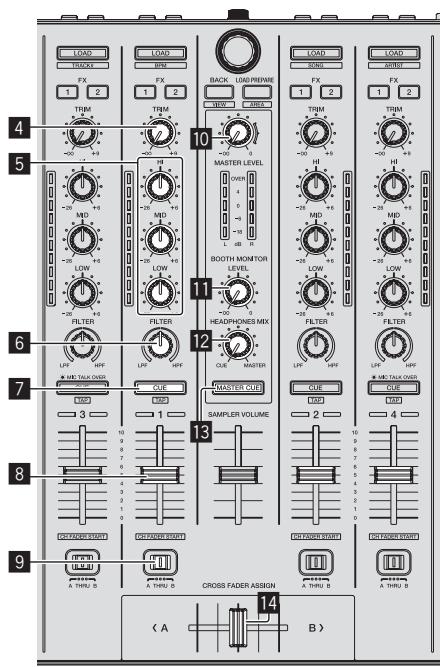

1 Defina as posições dos controlos, etc., conforme apresentado abaixo. Nome dos controlos, etc.

Posição MASTER LEVEL controlo Rodado totalmente para a esquerda TRIM controlo Rodado totalmente para a esquerda EQ (HI, MID, LOW) controlos Centro Controlo FILTER Centro Fader dos canais Movido para a frente Interruptor de atribuição do crossfader Posição [THRU] Interruptor INPUT SELECT Posição [PC] 2 Prima o botão [f] para reproduzir a faixa. Nome das peças 3 Afaste o fader dos canais de si. 4 Rode o controlo [TRIM]. Ajuste [TRIM] de modo a que o indicador cor-de-laranja no indicador de nível dos canais acende-se no nível de pico. 5 Rode o controlo [MASTER LEVEL] para ajustar o nível de áudio dos altifalantes. Ajuste a saída do nível de som dos terminais [MASTER OUT 1] e [MASTER OUT 2] para um nível apropriado. Monitorizar som com auscultadores 1 Secção do browser 2 Secção do deck 3 Secção do misturador 4 Secção de efeitos Secção do browser

Defina as posições dos controlos, etc., conforme apresentado abaixo. Nome dos controlos, etc. Posição HEADPHONES MIXING controlo Centro HEADPHONES LEVEL controlo Rodado totalmente para a esquerda 2 Rode o controlo [HEADPHONES LEVEL].

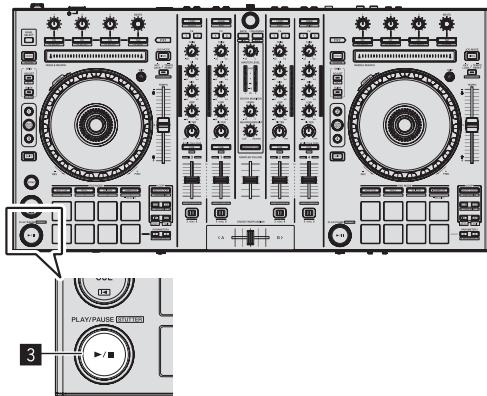

LOAD botão Selector rotativo Botão BACK Botão LOAD PREPARE Português 1 Prima o botão [CUE] dos auscultadores para o canal 1.

Ajuste a saída do nível de som dos auscultadores para um nível apropriado. Nota Esta unidade e o software Serato DJ incluem muitas funções para proporcionar actuações de DJ altamente personalizadas. Para obter mais informações sobre as respectivas funções, consulte as instruções de funcionamento e o manual do software Serato DJ. ! As instruções de funcionamento desta unidade podem ser transferidas a partir do site de suporte da Pioneer DJ. Para obter mais informações, consulte Transferir as instruções de funcionamento desta unidade (pág. 15). ! O manual do software Serato DJ pode ser transferido a partir de "Serato.com". Para obter mais informações, consulte Transferir o manual do software Serato DJ (pág. 15). Encerrar o sistema 1 Encerre o [Serato DJ]. Quando o software é encerrado, é exibida uma mensagem no ecrã do computador a confirmar que pretende encerrá-lo. Clique em [Yes] para encerrar. 2 Prima o interruptor [STANDBY/ON] no painel posterior desta unidade para desligar a alimentação desta unidade. 3 Desligue o cabo USB do computador.

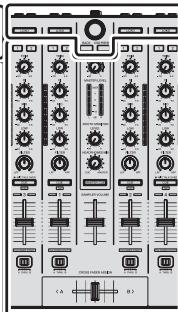

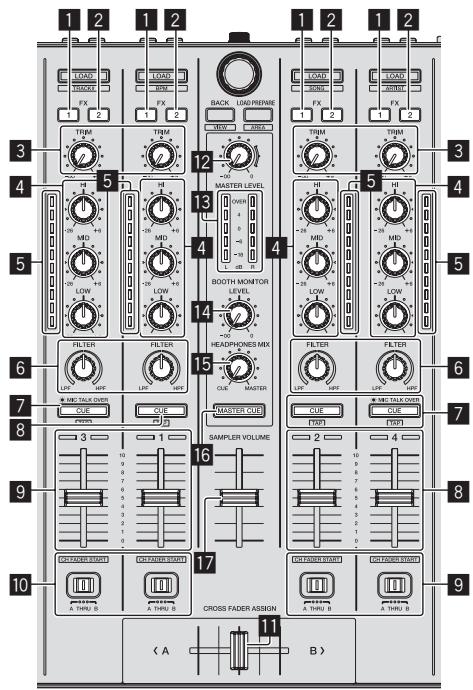

Secção do deck Secção do misturador Esta secção é utilizada para controlar os quatro decks. Os botões e controlos para operar os decks 1 e 3 estão localizados no lado esquerdo do controlador e os utilizados para operar os decks 2 e 4 estão localizados no lado direito do controlador.

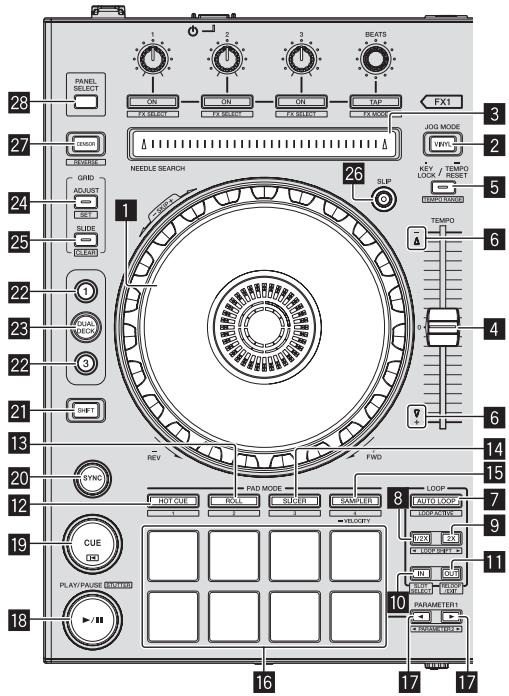

Jog dial VINYL botão Painel táctil NEEDLE SEARCH TEMPO indicador Botão KEY LOCK Indicador TAKEOVER Botão AUTO LOOP Botão de meio loop Botão de duplo loop LOOP IN botão LOOP OUT botão Botão de modo HOT CUE Botão de modo ROLL Botão de modo SLICER Botão de modo SAMPLER Painel táctil de actuações PRAMETER1/2 botão Botão PLAY/PAUSE f CUE botão SYNC botão SHIFT botão DECK botão Botão DUAL DECK Botão GRID ADJUST Botão GRID SLIDE Botão SLIP Botão CENSOR Botão PANEL SELECT

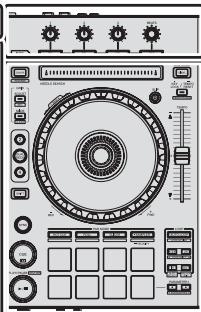

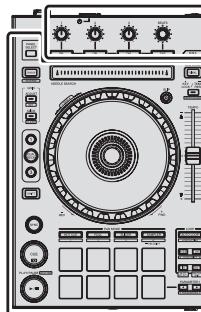

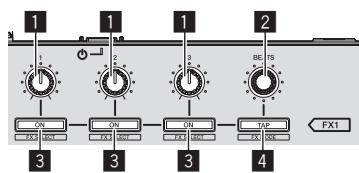

Secção de efeitos Esta secção é utilizada para controlar as duas unidades de efeitos (FX1 e FX2). Os controlos e botões para operar a unidade FX1 estão localizados no lado esquerdo do controlador e os utilizados para operar a unidade FX2 estão localizados no lado direito do controlador. Os canais aos quais o efeito se destina a ser aplicado são definidos utilizando os botões de atribuição de efeitos.

Botão para atribuir FX 1 Botão para atribuir FX 2 TRIM controlo EQ (HI, MID, LOW) controlos Indicador do nível dos canais Controlo FILTER Botão CUE dos auscultadores Botão CUE/MIC TALK OVER dos auscultadores Fader dos canais Interruptor de atribuição do crossfader Crossfader MASTER LEVEL controlo Indicador do nível principal Controlo do nível do monitor da cabine HEADPHONES MIXING controlo Botão MASTER CUE Fader SAMPLER VOLUME

Controlos dos parâmetros dos efeitos Controlo FX BEATS Botões dos parâmetros dos efeitos Botão TAP Adquirir o manual As instruções de funcionamento podem estar num ficheiro em formato PDF. O programa Adobe® Reader® deve estar instalado de modo a ler ficheiros em formato PDF. Se não possuir o Adobe Reader, instale-o a partir da hiperligação de transferência no ecrã do menu do CD-ROM. Transferir as instruções de funcionamento desta unidade 1 Introduza o CD-ROM do na unidade óptica do computador. Transferir o manual do software Serato DJ 1 Introduza o CD-ROM do na unidade óptica do computador. O menu do CD-ROM é exibido. Se o menu do CD-ROM não for exibido quando o CD-ROM é introduzido, efectue as operações abaixo. ! Para o Windows Abra a unidade óptica a partir de [Computador (ou O Meu Computador)] no menu [Iniciar] e, em seguida, clique duas vezes no ícone [CD_menu.exe]. ! Para Mac OS X No Finder, clique duas vezes directamente no ícone [CD_menu.app]. O menu do CD-ROM é exibido. Se o menu do CD-ROM não for exibido quando o CD-ROM é introduzido, efectue as operações abaixo. ! Para o Windows Abra a unidade óptica a partir de [Computador (ou O Meu Computador)] no menu [Iniciar] e, em seguida, clique duas vezes no ícone [CD_menu.exe]. ! Para Mac OS X No Finder, clique duas vezes directamente no ícone [CD_menu.app]. 2 Quando o menu do CD-ROM for exibido, seleccione [Serato DJ: Software Manual (PDF file/Download)] e, em seguida, clique em [Iniciar]. 2 Quando o menu do CD-ROM for exibido, seleccione [DDJ-SX: Manual de instrucoes (ficheiro PDF/Download)] e, em seguida, clique em [Iniciar]. [Serato DJ Support Information] é exibido. O browser Web é executado e o site de suporte da Pioneer DJ é exibido. 3 No site de suporte da Pioneer DJ, clique em "Manuals" em "DDJ-SX". A transferência das instruções de funcionamento inicia. 3 Clique em [Software Info] em [DDJ-SX] no site de suporte da Pioneer DJ. 4 Clique na hiperligação para a página de transferência do Serato DJ. A página de transferência do Serato DJ é exibida. 5 Inicie a sessão com a conta de utilizador do “Serato. com”. Introduza o endereço de e-mail e a palavra-passe registados para iniciar a sessão em “Serato.com”. 6 Em “More Downloads” no lado direito da página de transferência, clique em “Serato DJ Software Manual x.x”. Português 4 Clique no idioma pretendido na página de transferência. O browser Web é executado e o site de suporte da Pioneer DJ é exibido. ! Para fechar o menu do CD-ROM, clique em [Saida]. A transferência do manual do software Serato DJ inicia.

Acerca do transformador de CA Instruções de segurança Para garantir a sua segurança pessoal e maximizar o máximo desempenho da sua unidade, leia e siga estas instruções de segurança. Leia e guarde as instruções Leia todas as instruções de funcionamento e do utilizador fornecidas com este produto. Limpeza Utilize um pano húmido para limpar a estrutura exterior. Evite utilizar quaisquer fluidos, incluindo líquidos, aerossóis ou produtos de limpeza à base de álcool. Água ou humidade Evite utilizar ou localizar este produto perto de água ou outras fontes de fluidos. outros controlos pode provocar danos e pode requerer mais trabalho por parte de um técnico qualificado para repor o funcionamento normal da unidade. % Quando o produto apresentar uma alteração em termos de desempenho, isso significa que necessita de assistência técnica. Verifique se não existem irregularidades com o transformador de CA ou com a ficha de alimentação e, em seguida, introduza a ficha de alimentação na posição especificada do transformador de CA utilizando o procedimento especificado até ouvir um clique. Para obter mais informações, consulte Montar a ficha de alimentação n a página 17. Se existirem irregularidades com o transformador de CA ou com a ficha de alimentação, peça à assistência técnica autorizada ou revendedor da Pioneer mais próximo para fazer o conserto. ! Não utilize esta unidade com uma moeda, clipe de papel ou outro objecto de metal preso entre o transformador de CA e a ficha de alimentação. Tal pode provocar um curto-circuito, dando origem a um incêndio ou choque eléctrico. Acessórios Não coloque este produto sobre um carrinho, estante ou mesa instável. O produto pode cair e ficar seriamente danificado. Ventilação Não bloqueie nem tape este produto durante a utilização. Esta unidade não deve ser colocada no interior de uma instalação integrada a menos que devidamente ventilada. Ambiente Evite colocar este produto num local com exposição a grandes quantidades de poeira, altas temperaturas, humidade elevada ou sujeito a vibrações ou choques excessivos.

Fontes de alimentação Utilize este produto apenas a partir de fontes de alimentação recomendadas. Se não tiver a certeza acerca da fonte de alimentação, consulte um representante autorizado da Pioneer. Quando introduzir um transformador de CA numa tomada de parede, certifique-se de que não existe espaço entre o transformador de CA e a tomada de parede. Uma ligação incorrecta ou uma moeda, clipe de papel ou outro objecto de metal preso nesse espaço pode provocar um curto-circuito, dando origem a um incêndio ou choque eléctrico. Protecção do cabo de alimentação Moeda, clipe de papel ou outro objecto de metal Quando desligar esta unidade, puxe a fixa e não o cabo. Não manuseie o cabo ou a ficha com as mãos húmidas; tal pode provocar um curto-circuito ou choque eléctrico. Não permita que algo trilhe ou permaneça sobre o cabo de alimentação nem o coloque num local de passagem. Alimentação DESLIGUE o sistema antes de instalar este ou qualquer outro dispositivo de hardware. Sobrecarga Evite ligar demasiados dispositivos a uma única tomada de parede ou fonte de alimentação, pois tal pode provocar incêndios ou curto-circuitos. Topo Parte lateral Introdução de objectos e líquidos Nunca introduza objectos inapropriados no dispositivo. Evite derramar quaisquer líquidos para o interior ou sobre o exterior da unidade. Manutenção Abrir ou retirar a tampa expõe-no a possíveis choques eléctricos ou outros perigos. Contacte um representante de assistência técnica autorizado da Pioneer para reparar este produto (consulte o cartão de assistência e suporte incluído).

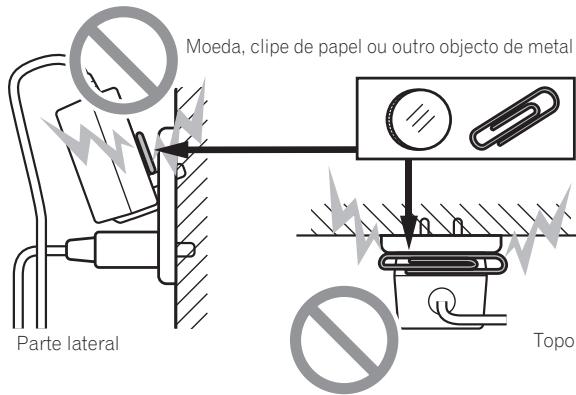

A ficha de alimentação pode ser desconectada do transformador de CA e permanecer na tomada de alimentação se alguém tropeçar no cabo de alimentação do transformador de CA ou se algo for contra o transformador de CA. Se isso acontecer, retire a ficha de alimentação que permanece na tomada com as mãos secas, segurando-a conforme apresentado no diagrama abaixo e sem tocar nas peças de metal. Não utilize quaisquer ferramentas para retirá-la. Danos que requerem assistência técnica Desconecte a unidade e consulte pessoal de assistência técnica qualificado nas seguintes situações: % Quando o cabo de alimentação, ficha ou chassis estiver danificado. % Se tiver sido derramado líquido ou tiverem caído objectos para o interior do produto. % Se o produto tiver sido exposto a chuva ou água. % Se o produto não funcionar normalmente quando as instruções de funcionamento forem seguidas. Ajuste apenas os controlos abrangidos pelas instruções de funcionamento. Um ajuste incorrecto de

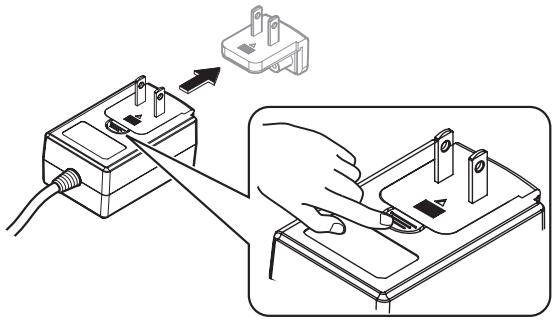

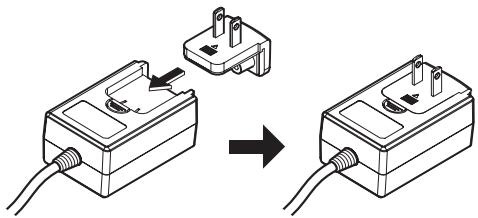

Não tocar. Montar a ficha de alimentação Faça deslizar a ficha de alimentação ao longo das guias na unidade do transformador de CA conforme apresentado no diagrama e, em seguida, pressione até ouvir um clique. Retirar a ficha de alimentação Enquanto pressiona o botão [PUSH] na unidade do transformador de CA, faça deslizar a ficha de alimentação para fora do transformador conforma apresentado no diagrama abaixo para retirá-la. Após a ficha de alimentação estar montada, não é necessário retirá-la. Português Ficha de alimentação Este produto é fornecido com os tipos de fichas de alimentação apresentadas abaixo. Utilize a ficha de alimentação apropriada para o país ou região onde se encontra. Tipo 1 (para a Europa) Tipo 2 (para o Reino Unido)

Informações adicionais Resolução de problemas

Geralmente confunde-se uma operação incorrecta com um problema ou mau funcionamento. Se achar que existe alguma coisa errada com este componente, confira os pontos abaixo. Algumas vezes o problema está relacionado com outro componente. Inspeccione os outros componentes e os aparelhos eléctricos que estão a ser utilizados. Se o problema não pôde ser resolvido depois de verificar os itens abaixo, peça à Assistência Técnica autorizada ou revendedor da Pioneer mais próximo para fazer o conserto. Esta unidade pode não funcionar correctamente devido a electricidade estática ou outras influências externas. Neste caso, o funcionamento normal é reposto desligando a alimentação, aguardando 1 minuto e, em seguida, ligando novamente a alimentação. Problema Verificar Solução A alimentação não está ligada. O interruptor [STANDBY/ON] da fonte de alimentação está definido como [ON]? Coloque o interruptor [STANDBY/ON] da fonte de alimentação na posição [ON]. O transformador de CA incluído está ligado correctamente? Instale correctamente a ficha de alimentação no transformador de CA incluído. (página 17) Ligue correctamente o transformador de CA incluído à tomada de alimentação. (página 17) Ligue correctamente a ficha de CC do transformador de CA a esta unidade. Esta unidade não é reconhecida. As faixas não são exibidas na biblioteca. As faixas do iTunes não são exibidas na biblioteca. Não é possível editar ficheiros de música na biblioteca (alterar nomes das faixas, etc.). Não é possível efectuar a gravação. Sem som ou som reduzido. Ligue correctamente o cabo USB incluído. Está a utilizar um hub USB? Não podem ser utilizados hubs USB. Ligue directamente o computador e esta unidade utilizando o cabo USB incluído. O software controlador está configurado correctamente? Configure correctamente o software controlador. (página 5) Foram importados ficheiros de música? Importe correctamente ficheiros de música. Para obter mais informações sobre como importar ficheiros de música, consulte o “Serato DJ software manual”. Foi seleccionada uma caixa ou caixa secundária que não contém quaisquer faixas? Seleccione uma caixa ou caixa secundária que contenha quaisquer faixas ou adicione faixas à caixa ou caixa secundária. [Show iTunes Library] no separador [Show iTunes Library] no menu [SETUP] está seleccionado? Seleccione [Show iTunes Library] no separador [Show iTunes Library] no menu [SETUP]. Para obter mais informações sobre como importar ficheiros de música, consulte o “Serato DJ software manual”. Foi seleccionada uma caixa ou caixa secundária que não contém quaisquer faixas? Seleccione uma caixa ou caixa secundária que contenha quaisquer faixas ou adicione faixas à caixa ou caixa secundária. [Protect Library] em [SETUP] está activado? Desactive [Protect Library]. O nível da gravação é baixo? Ajuste o controlo de ganho no painel [Record] no software Serato DJ. Guardou a gravação após concluí-la? Guarde a gravação após concluí-la. Para obter instruções detalhadas sobre a gravação, consulte o “Serato DJ software manual”. O controlo [TRIM], faders dos canais, crossfader e controlo [MASTER LEVEL] estão colocados nas posições correctas? Coloque os controlos [TRIM], [fader dos canais], [crossfader] e [MASTER LEVEL] nas posições correctas. Os altifalantes alimentados ligados, etc. estão configurados correctamente? Configure correctamente a selecção de entrada, volume, etc., nos altifalantes alimentados, etc. Os cabos de ligação estão ligados correctamente? Ligue correctamente os cabos de ligação. Os terminais e fichas estão sujos? Limpe os terminais e fichas antes de efectuar ligações. O software controlador está configurado correctamente? Configure correctamente o software controlador. (página 5) O controlo [MASTER LEVEL] está na posição correcta? Ajuste o controlo [MASTER LEVEL] de modo a que o indicador cor-de-laranja do indicador de nível principal acende-se no nível de pico. O controlo [TRIM] está na posição correcta? Ajuste o controlo [TRIM] de modo a que o indicador cor-de-laranja do indicador de nível do canal se acenda no nível de pico. [HEADROOM] no menu [SETUP] está definido correctamente? Defina correctamente o nível. O som em reprodução é interrompido ao utilizar o software de DJ. O valor de latência do software controlador é adequado? Configure a latência do software controlador para um valor adequado. Não é possível emitir som de um dispositivo externo ou microfone. O interruptor [INPUT SELECT] está na posição correcta? Coloque o interruptor [INPUT SELECT] na posição correcta. O som é interrompido quando o controlador ASIO é configurado. O controlador ASIO foi configurado com o Serato DJ em execução? Configure o controlador ASIO antes de executar o Serato DJ. (página 5) O indicador pisca e o funcionamento é anómalo.

Por vezes o funcionamento normal pode ser reposto desligando o transformador de CA, aguardando pelo menos 1 minuta e, em seguida, ligando novamente o transformador de CA. Se o mesmo sintoma persistir, desligue o transformador de CA e, em seguida, solicite trabalho de reparação. Som distorcido.

O cabo USB incluído está ligado correctamente?

Configure a latência do software de DJ para um valor adequado. Problema Verificar Solução O funcionamento do Serato DJ é instável. Está a utilizar a versão mais recente do software? É possível transferir actualizações gratuitas do Serato DJ a partir da Internet. Consulte o Website abaixo e mantenha o software actualizado com a versão mais recente. (página 5) Está a utilizar outros softwares além de Serato DJ em simultâneo? Encerre outras aplicações para diminuir a carga no computador. (página 5) Se o funcionamento continuar instável, experimente desactivar a rede sem fios ou outras ligações sem fios, software antivírus, o protector de ecrã, o modo de baixa energia, etc. (página 5) Quando outros dispositivos USB estão ligados ao computador. Desligue os outros dispositivos USB do computador. Quando estiver ligado outro dispositivo áudio USB ao computador em simultâneo, pode não funcionar nem ser reconhecido normalmente. Está a utilizar um hub USB? Não podem ser utilizados hubs USB. Ligue directamente o computador e esta unidade utilizando o cabo USB incluído. Há um problema com a porta USB à qual esta unidade está ligada. Se o seu computador possuir várias portas USB, experimente ligar esta unidade a uma porta USB diferente. Esta unidade está ligada a um computador portátil Alimente o computador portátil através de uma fonte de alimentação CA. a funcionar com a bateria? (Dependendo das definições do computador portátil, o modo de baixa energia pode ser definido quando o computador está a funcionar com a bateria, reduzindo automaticamente o desempenho do próprio computador). (página 5) O tamanho da memória intermédia USB é demasiado pequeno. Acerca de marcas comerciais e marcas comerciais registadas
