PDK-FS03 - Support pour appareil électronique PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour appareil électronique (socle pour écran plasma)
Marque	Pioneer
Modèle	PDK-FS03
Compatibilité écrans	PDP-434HD, PDP-4340HD, PDP-434HDE, PDP-434HDG, PRO-910HD, PDP-504HD, PDP-5040HD, PDP-504HDE, PDP-504HDG, PRO-1110HD
Matériau	Métal (acier), plastique
Poids du support seul	19,5 kg
Poids total avec écran (max)	61,0 kg
Dimensions de l'étagère (intérieur)	Larg. utile 420 mm, hauteur 102 mm, profondeur 349 mm
Capacité de charge de l'étagère	Jusqu'à 10 kg
Hauteur totale (selon configuration)	De 1 180 mm à 1 364 mm (selon taille écran et position haut-parleurs)
Entretien	Nettoyer avec un chiffon doux et sec
Installation	Nécessite 2 personnes, outil : tournevis cruciforme (non fourni)
Sécurité	Prévoir un ancrage mural anti-bascule (crochets et chaînes non inclus)
Pièces incluses	Support de base, colonnes (2), butées d'arrêt (2), supports d'étagère, panneau étagère, couvercles, boulons, vis, clé hexagonale, notice
Garantie	1 an (selon revendeur)
Réparabilité	Pièces détachées disponibles auprès du service après-vente Pioneer
Origine	Japon (marque)

FOIRE AUX QUESTIONS - PDK-FS03 PIONEER

Quels écrans plasma Pioneer sont compatibles avec le support PDK-FS03 ?

Le support PDK-FS03 est conçu pour les écrans plasma Pioneer suivants : PDP-434HD, PDP-4340HD, PDP-434HDE, PDP-434HDG, PRO-910HD (43 pouces) et PDP-504HD, PDP-5040HD, PDP-504HDE, PDP-504HDG, PRO-1110HD (50 pouces).

Puis-je utiliser ce support avec un écran d'une autre marque ?

Non, ce support est exclusivement réservé aux écrans plasma Pioneer listés. L'utiliser avec d'autres équipements peut entraîner des risques de chute ou de dommages.

Comment installer le support PDK-FS03 ?

L'installation doit se faire à deux personnes. Suivez les étapes de la notice : fixez les colonnes au socle, installez l'écran sur les colonnes, puis fixez les boulons. Utilisez un tournevis cruciforme (non fourni).
Pour les haut-parleurs, deux configurations sont possibles : sur les côtés ou en dessous de l'écran.

Quel est le poids maximum supporté par l'étagère ?

L'étagère peut supporter jusqu'à 10 kg. Évitez d'y placer des appareils générant beaucoup de chaleur (comme un amplificateur) sans vérifier les dégagements.

Comment éviter que l'écran ne bascule ?

Utilisez des crochets (diamètre M8, longueur 12-15 mm) et des chaînes ou câbles solides pour fixer l'écran au mur ou à un pilier. Suivez les instructions page 17 de la notice.

Quelles sont les dimensions de l'étagère ?

L'ouverture intérieure de l'étagère mesure 420 mm de largeur utile (ouverture 436 mm), 102 mm de hauteur et 349 mm de profondeur.

Quel est le poids du support seul ?

Le support PDK-FS03 pèse 19,5 kg à vide. Avec un écran plasma de 43 pouces et haut-parleurs latéraux, le total atteint environ 52,8 kg ; avec un 50 pouces, jusqu'à 61,0 kg.

Puis-je déplacer le support une fois l'écran installé ?

Non, il est formellement déconseillé de déplacer le support avec l'écran fixé. Démontez d'abord l'écran ou faites-vous aider par plusieurs personnes.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau.

Où trouver des pièces de rechange ou une notice papier ?

Contactez votre revendeur Pioneer ou le service après-vente. La notice est également disponible en téléchargement gratuit sur notice-facile.com.

MODE D'EMPLOI PDK-FS03 PIONEER

Nous vous remercions d'avoir procédé à l'achat d'un produit Pioneer.

Veuillez lire attentivement ce Mode d'emploi pour savoir comment opérer correctement et en toute sécurité votre modèle.

Nous vous conseillons de conserver soigneusement le Mode d'emploi dans un endroit sûr et à proximité afin de pouvoir vous y référer le cas échéant.

Installation

• Veuillez consulter votre revendeur si vous rencontrez des difficultés lors de l'installation.
• Pioneer n'assumera aucune responsabilité pour tout dommage résultant d'une installation incorrecte, d'une utilisation incorrecte, une modification de ce produit ou encore de désastres naturels.

Table des matières

Attention 13

Liste des pièces et équipements inclus 14

Instructions concernant l'installation et

L'assemblage du dispositif 15

Prévenir le basculement et la chute de

L'équipement 17

Dimensions extérieures 17

Attention

Ce symbole indique un danger ou une pratique dangereuse risquant de compromettre la sécurité qui peut provoquer des blessures ou des dommages matériels.

Attention

Ce produit est un support de base conçu exclusivement pour les écrans d'affichage plasma (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD) fabriqués par la société PIONEER. Veuillez noter que ce support de base n'a pas été conçu pour être utilisé avec d'autres équipements. Pour de plus amples informations, veuillez contacter le revendeur où vous avez acheté votre écran d'affichage.

Veuillez ne pas installer le produit d'une manière autre que celle spécifiée ou modifier ce dernier. En outre, veuillez ne pas utiliser ce support pour un écran d'affichage plasma autre que ceux pour lesquels il a été créé et ni le modifier ou l'utiliser à des fins autres que celles pour lesquelles il a été créé.

Une installation incorrecte est extrêmement dangereuse car celle-ci peut provoquer le basculement du support ou un autre accident.

Emplacement d'installation

• Lorsque vous choisissez l'emplacement où sera placé le support de base, veillez à sélectionner un endroit avec une surface de base suffisamment solide pour supporter le poids du support de base et de l'écran d'affichage plasma (Le poids du produit est indiqué sur le tableau figurant à la page 17.)
• S'assurer que l'emplacement d'installation est bien plat et à niveau et prendre toutes les précautions utiles et indispensables lors de l'installation du support afin de veiller à ce que le poids soit bien uniformément réparti.
• Selon le type de surface sur lequel sera placé le support de base, les pieds pourront éventuellement laisser des traces sur ladite surface et ceci devra être pris en considération lorsque l'on sélectionnera l'endroit où sera installé le support de base.
• Ne pas installer le support à l'extérieur, à proximité d'une source thermale ou sur la plage.
• Ne pas installer le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Assemblage et installation

• Assembler le support conformément aux instructions concernant l'assemblage et fixer solidement toutes les vis aux endroits prévus à cet effet. On a constaté des cas où des accidents imprévus sont survenus (endommagement de l'équipement, chute, etc.) après l'installation de l'écran d'affichage parce que le support n'avait pas été installé comme indiqué dans les instructions.
• L'écran d'affichage doit toujours être installé au moins par deux personnes afin de veiller à ce qu'il soit installé en toute sécurité.
• Avant de procéder à l'installation, mettre l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirer la prise du câble d'alimentation électrique de la prise femelle murale.

Après installation

• Ne jamais s'appuyer sur l'écran d'affichage plasma ou appliquer une forte pression sur le support de base.
• Il convient de prévenir les accidents causés par la chute du produit en prenant des mesures fiables pour éviter le basculement et la chute (Voir page 17).
• Ne pas déplacer le support de base avec l'écran d'affichage plasma, etc. fixé sur celui-ci.

Liste des pièces et équipements inclus

Veuillez vous assurer que toutes les pièces et tous les équipements indiqués ci-dessous sont bien contenus dans le carton avant de commencer à monter le support de base.

• Veuillez prendre note qu’un tournevis de type Philips (non inclus avec les pièces) pour vis à emprêtre cruciforme est nécessaire pour assembler le support de base.

- Support de base x 1 unité

- Butée d'arrêt de la colonne de support x 2 unités

- Support MR, pièce métallique de fixation x 1 unité

- Support d'étagère Gauche x 1 unité

- Support d'étagère Droite x 1 unité

Couvercle de base Arrière x 1 unité Couvercle de base Gauche x 1 unité Couvercle de base Droite x 1 unité - Boulons à six pans (M8 x 35 mm) x 4 unités

- Vis (M5 x 10 mm) x 10 unités

- Panneau étagère x 1 unité - Clé hexagonale x 1 unité (Côté opposé 6 mm pour utilisation M8)

Mode d'emploi (ce document) x 1 exemplaire

Colonne de support x 2 unités

Modèle d'écran de 43 pouces comme indiqué sur la figure

1. Fixer les colonnes de support au support de base.

La procédure d'installation varie en fonction du type et de la forme de l'écran d'affichage plasma qui doit être monté. Veuillez procéder à l'installation en utilisant soit la procédure A soit la procédure B.

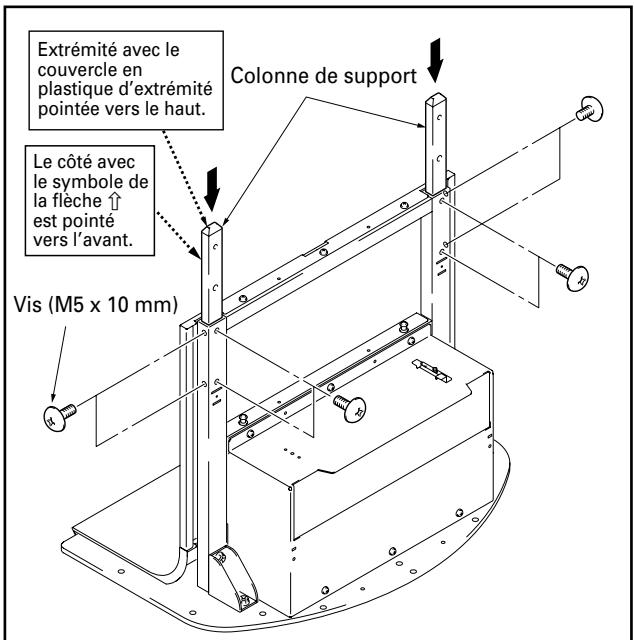

Lors de l'installation des haut-parleurs des deux côtés de l'écran d'affichage plasma.

• Introduire les deux colonnes de support dans le support de base et les mettre en place en les immobilisant avec les vis (M5× 10mm). (8 emplacements)
• Installer chaque colonne de support de telle sorte que le côté avec le symbole de la flèche verticale ↑ soit vers l'avant et l'extrémité avec le couvercle en plastique d'extrémité pointée vers le haut.

B lors de l'installation des haut-parleurs à la base inférieure de l'écran d'affichage plasma

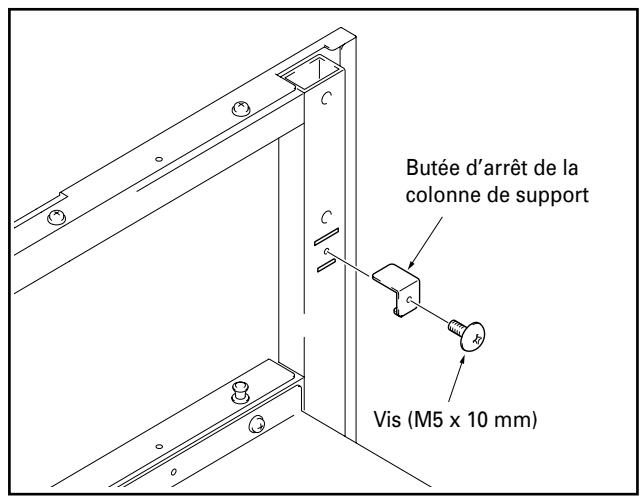

Fixer les butées d'arrêt de la colonne dans les fentes prévues à cet effet à l'arrière du support et les fixer en place avec les boulons (M5 x 10 mm) (à deux emplacements à gauche et à droite).

La même chose s'applique au support de la méthode d'installation de la colonne ()

2 Fixer l'écran d'affichage plasma sur la colonne de support.

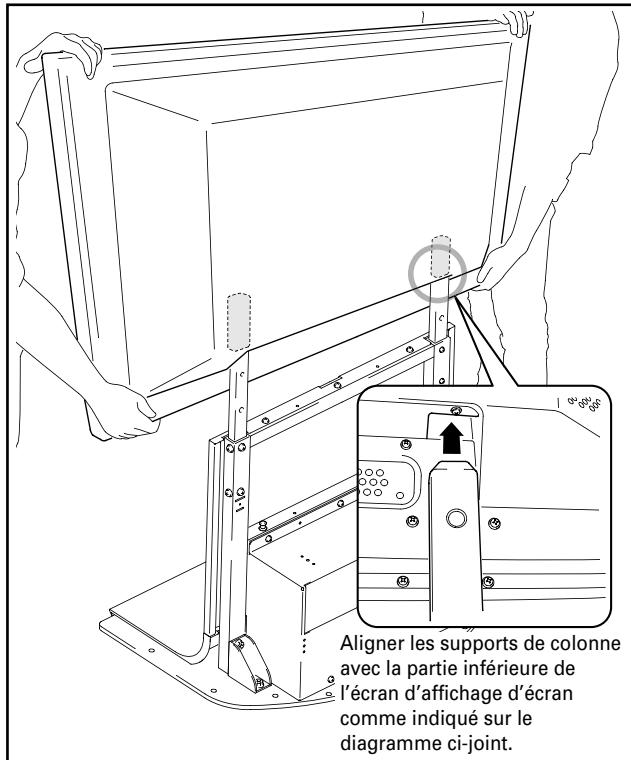

Placer les colonnes de support du support dans les fentes au centre de la partie inférieure puis les insérer lentement et directement dans les fentes. Veillez très soigneusement à ne pas insérer les colonnes de support du support dans une quelconque partie de l'écran d'affichage plasma autres que les fentes prévues à cet effet. Veuillez noter que si vous faites cela vous risquez d'endommager l'écran d'affichage ou les entrées ou encore le support.

Si l'écran d'affichage plasma est équipé de poignées, il est généralement préférable de tenir l'écran avec ses poignées lorsqu'on l'installe à la colonne de support.

Attention

Lorsque on installe l'écran d'affichage, veuillez procéder au moins avec une autre personne aux opérations de montage du dispositif. Veillez à ne pas coincer vos doigts entre l'écran d'affichage et la colonne de support.

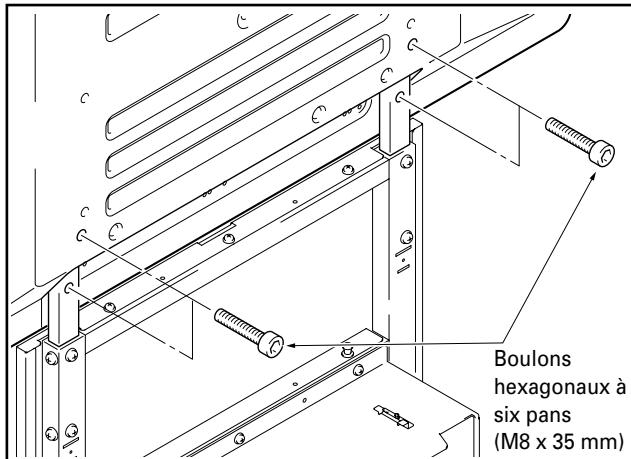

Utiliser les boulons à six pans pour fixer l'écran d'affichage plasma sur la colonne de support (à quatre emplacements).

• Si vous souhaitez installer des haut-parleurs, veuillez le faire au cours de cette étape de l'installation.
• Veuillez vous référer au Mode d'emploi fourni avec les haut-parleurs en ce qui concerne la procédure d'installation des haut-parleurs.

4 Lorsque l'on utilise une étagère.

Une étagère peut être montée sur le support de base.

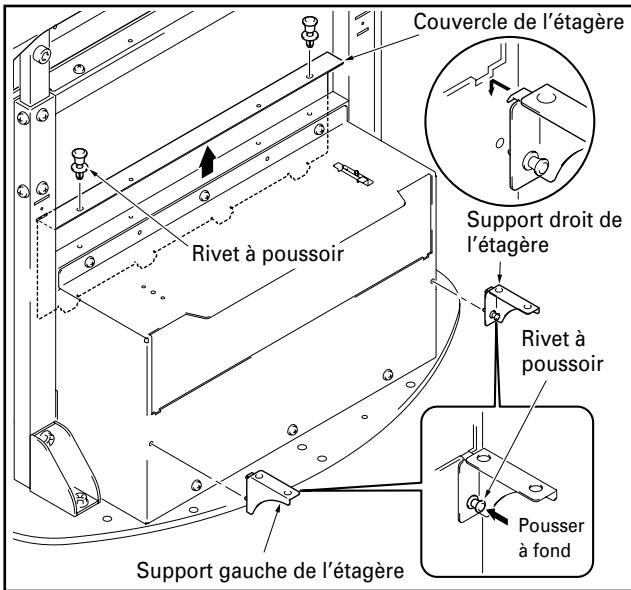

Retirer le couvercle de l'étagère. Retirer le couvercle de l'étagère puis installer les supports de l'étagère gauche et droit sur le support de base.

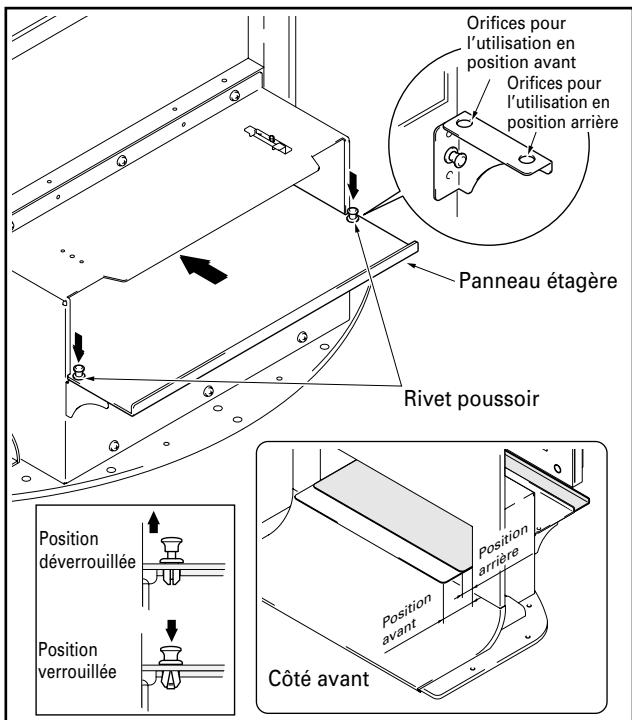

(2) Pousser le panneau de l'étagère à partir de l'arrière et le mettre en place avec le rivet pouvoir.

• La position d'installation du panneau de l'étagère doit être sélectionnée pour l'un des deux niveaux, soit le niveau avant, soit le niveau arrière. L'instructeur en fonction du dispositif dont vous disposez.
• Lorsque l'on change sa position, vous pouvez aisément le déplacer en enlevant le bouton sur la partie supérieure du rivet poussoir.

Dimensions intérieures de l'ouverture intérieure de l'étagère : 420 (largeur efficace) [Ouverture 436] x 102 (hauteur) mm

Profondeur de l'étagère : 349 mm

Poids maximal (capacité de support) : jusqu'à 10 kg

Remarque

Soyez prudent lorsque vous installez autre chose que le récepteur Média (en particulier un amplificateur Média, etc.) sur l'étagère car cela pourrait réduire le dégagement de la chaleur, etc. Pour de plus amples détails, veuillez vous référer au Mode d'emploi pour chaque dispositif concerné.

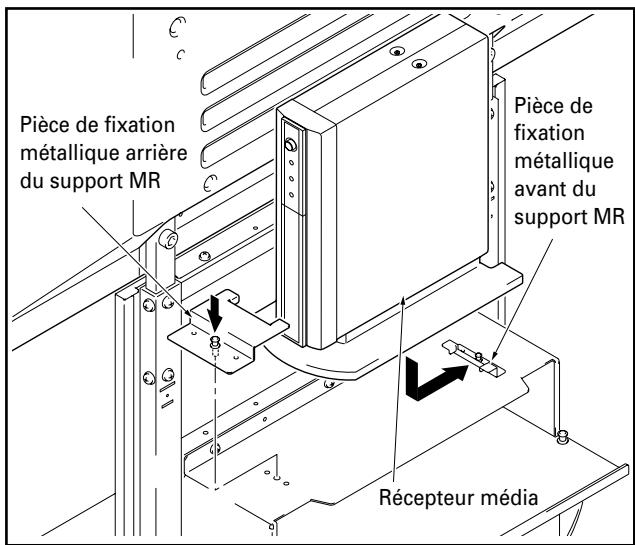

5 Lorsque l'on installe transversalement un récepteur média.

Placer le récepteur média sur un support pour l'utilisation transversale (Voir le Mode d'emploi de l'écran d'affichage plasma) pour les instructions concernant la méthode d'installation sur l'étagère à l'arrière et installer le support pour l'utilisation transversale avec les pièces de support métalliques MR avant et arrière.

Remarque

Ne pas installer d'autre dispositif que le récepteur media à cette position.

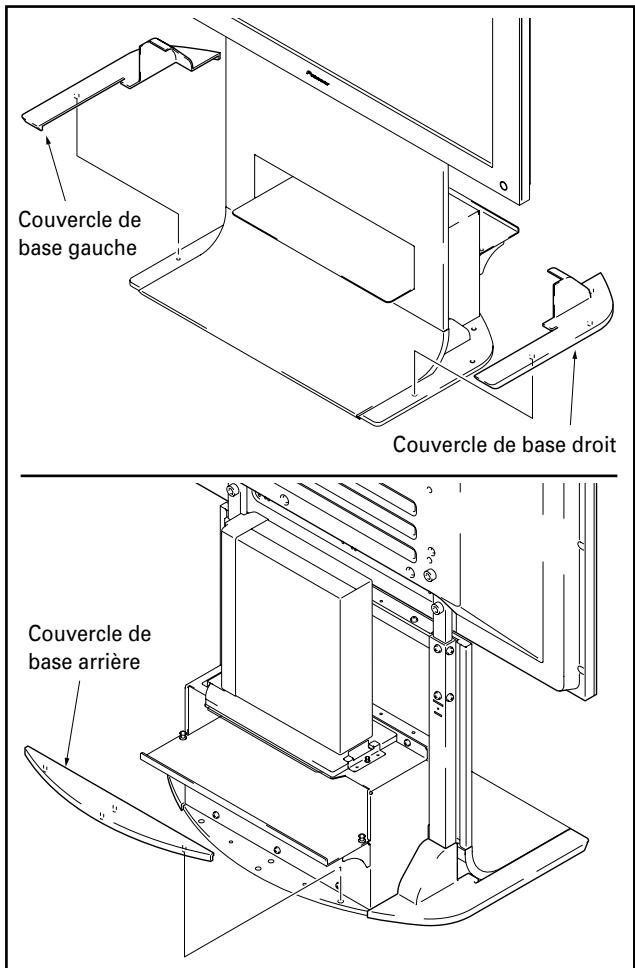

6 Installation des couvercles de base gauche et droit.

Les introduire le long de la base.

Prévenir le basculement et la chute de l'équipement

Après avoir installé le support, veillez à prendre des mesures pour que l'équipement ne tombe pas.

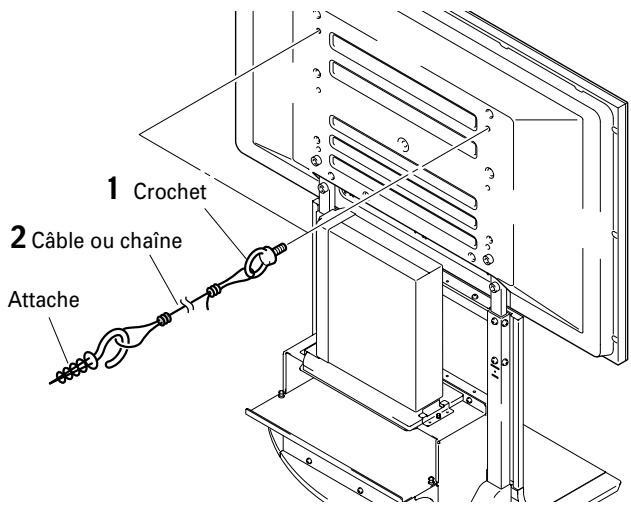

Fixation des boulons empêchant la chute (crochets) à l'écran plasma. 2 Utiliser des câbles solides ou des chaînes pour stabiliser solidement le dispositif à un mur, un pilier ou autres éléments stables.

Veuillez procéder de même pour la procédure à gauche et à droite en veillant à ce que la longueur et les emplacements des deux côtés soient symétriques.

Remarque

Utiliser des crochets, des chaînes et d'autres dispositifs de fixation qui sont en vente dans le commerce.

Crochet recommandé : Diamètre nominal

M8, longueur : de 12 à 15 mm.

Poids

Le support uniquement : 19,5 kg

Le support de base et l'écran plasma : 52,8 kg [lorsque on utilise des écrans d'affichage avec les haut-parleurs du type PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD ].

61,0 kg [lorsque l'on utilise des écrans d'affichage avec les haut-parleurs du type PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD].

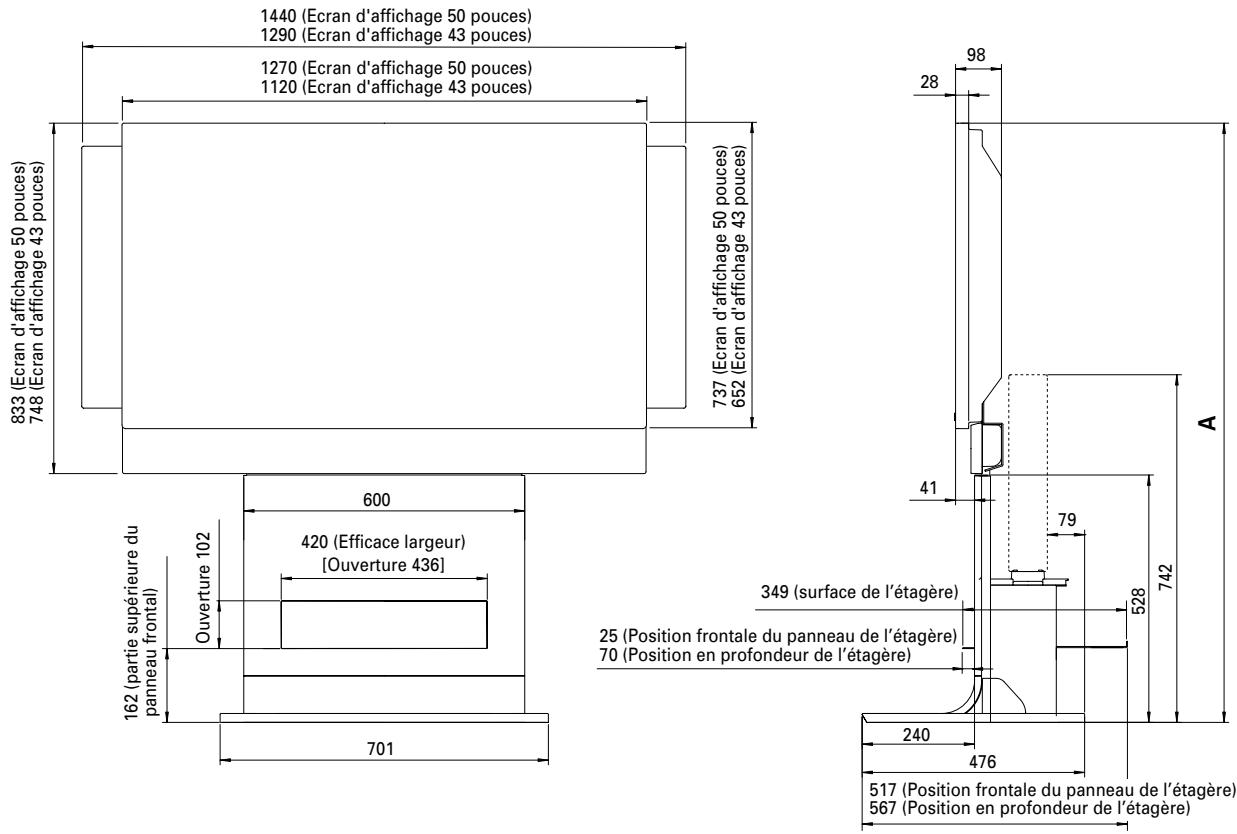

Unités : mm

Écran d'affichage plasma	Emplacement des haut-parleurs	Hauteur totale (dimensions A)
PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD	Sur les côtés de l'écran d'affichage	1.180
	En-dessous de l'écran d'affichage	1.279
PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD	Sur les côtés de l'écran d'affichage	1.265
	En-dessous de l'écran d'affichage	1.364

• Les caractéristiques techniques indiquées ci-dessus et les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit. Publication de Pioneer Corporation.
