PDK-FS03 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para dispositivo electrónico (base para pantalla de plasma)
Marca	Pioneer
Modelo	PDK-FS03
Compatibilidad de pantallas	PDP-434HD, PDP-4340HD, PDP-434HDE, PDP-434HDG, PRO-910HD, PDP-504HD, PDP-5040HD, PDP-504HDE, PDP-504HDG, PRO-1110HD
Material	Metal (acero), plástico
Peso del soporte solo	19,5 kg
Peso total con pantalla (máx.)	61,0 kg
Dimensiones del estante (interior)	Ancho útil 420 mm, altura 102 mm, profundidad 349 mm
Capacidad de carga del estante	Hasta 10 kg
Altura total (según configuración)	De 1 180 mm a 1 364 mm (según tamaño de pantalla y posición de altavoces)
Mantenimiento	Limpiar con un paño suave y seco
Instalación	Requiere 2 personas, herramienta: destornillador de estrella (no incluido)
Seguridad	Prever un anclaje mural antivuelco (ganchos y cadenas no incluidos)
Piezas incluidas	Base, columnas (2), topes de seguridad (2), soportes de estante, panel de estante, cubiertas, pernos, tornillos, llave hexagonal, manual
Garantía	1 año (según vendedor)
Reparabilidad	Piezas de repuesto disponibles en el servicio postventa de Pioneer
Origen	Japón (marca)

Preguntas frecuentes - PDK-FS03 PIONEER

¿Qué pantallas de plasma Pioneer son compatibles con el soporte PDK-FS03?

El soporte PDK-FS03 está diseñado para las siguientes pantallas de plasma Pioneer: PDP-434HD, PDP-4340HD, PDP-434HDE, PDP-434HDG, PRO-910HD, PDP-504HD, PDP-5040HD, PDP-504HDE, PDP-504HDG, PRO-1110HD.

¿Puedo usar este soporte con una pantalla de otra marca?

No, este soporte está exclusivamente reservado para las pantallas de plasma Pioneer listadas. Usarlo con otros equipos puede conllevar riesgos de caída o daños.

¿Cómo instalar el soporte PDK-FS03?

La instalación debe realizarse entre dos personas. Siga los pasos del manual: fije las columnas a la base, instale la pantalla en las columnas, luego fije los pernos. Use un destornillador de estrella (no incluido).
Para los altavoces, son posibles dos configuraciones: a los lados o debajo de la pantalla.

¿Cuál es el peso máximo soportado por el estante?

El estante puede soportar hasta 10 kg. Evite colocar dispositivos que generen mucho calor (como un amplificador) sin verificar los espacios libres.

¿Cómo evitar que la pantalla se vuelque?

Use ganchos (diámetro M8, longitud 12-15 mm) y cadenas o cables sólidos para fijar la pantalla a la pared o a un pilar. Siga las instrucciones de la página 17 del manual.

¿Cuáles son las dimensiones del estante?

La abertura interior del estante mide 420 mm de ancho útil (abertura 436 mm), 102 mm de alto y 349 mm de fondo.

¿Cuál es el peso del soporte solo?

El soporte PDK-FS03 pesa 19,5 kg vacío. Con una pantalla de plasma de 43 pulgadas y altavoces laterales, el total alcanza aproximadamente 52,8 kg; con una de 50 pulgadas, hasta 61,0 kg.

¿Puedo mover el soporte una vez instalada la pantalla?

No, está formalmente desaconsejado mover el soporte con la pantalla fijada. Desmonte primero la pantalla o pídale ayuda a varias personas.

¿Cómo limpiar el soporte?

Use un paño suave y seco. Evite productos abrasivos o disolventes. Si es necesario, humedezca ligeramente el paño con agua.

¿Dónde encontrar piezas de repuesto o un manual en papel?

Contacte a su distribuidor Pioneer o al servicio postventa. El manual también está disponible para descarga gratuita en notice-facile.com.

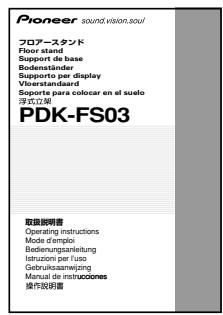

MANUAL DE USUARIO PDK-FS03 PIONEER

Soporte para colocar en el suejo

浮式立架

PDK-FS03

取拔説明書

Manual de instrucciones

操作說明書

Gracias por comprar un producto Pioneer.

Por favor, lea atentamente el Manual de instrucciones para saber como utilizar este modelos de una forma segura y correcta.

Le recomendamos que conserve el Manual de instructuciones para consultarlo en el futuro.

Instalación

• Si enquiryra dificultades para la instalacion, consulte a su distribuidor.
• Pioneer no es responsable de ningún daño que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.

Índice

Precauciones 33

Liadelpiezasyequipamentoincluidos 34

Instrucciones de instalación y montaje 35

Cómoeatingqueelequipo secaiga 37

Dimensiones externas 37

PRECAUCION

Este*simbolo indica un riesgo o practica insegura que pueda tener como resultado danos personales o materiales.

Precauciones

Este produit consiste en un soporte para colocar en el suejo exclusivamente diseñado para pantallas de plasma PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD de Pioneer. Observe que no se ha diseñado para ser realizado con ningún other equipamento. Si deseña más información, pángase en contacto con la tienda en la que adquiró su pantalla.

No instale ni modifique el producto de una formadistincta a laspecificada.

No实用性 este soporte para una pantalla de plasma diferente de lasindicadas,y no lo modifique ni lo utilise paraothers fines.

Es muy peligroso realizar una instalación inadeuda, ya que pueda tener como resultado la caía de la pantalla o accidentes de otro tipo.

Lugar de instalación

• Cuando selección la ubicación en la que deseee colocar el soporte, asegúrese de elegir un lugar con una superficie lo suficientamente resistente como para soportar el peso del soporte y la pantalla de plasma. (El peso del producto se.),
• Asegúrese de que el lugar de instalación sea una superficie plana, nivelada y estable, y tome las precauciones necessarias durante la instalación para que su peso está uniformamente distribuido.
• En funciona del tipo de superficie donde vaya a colocar el soporte, las patas peuvent estar拉开 marcas sobre la superficie y hay que tenerlo enIELD al elegir el lugar donde desee colocar el soporte.
• No lo instale en exteriros, en fuentes termales nioca de unaPlaya.
• No instale el soporteondecouldusufrirvibracioneso golpes.

Montaje instalación

• Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugaras indicados.
  Ha habido casos de accidentes imprevistos, como la rotura o caía del equipo después de la instalación de la pantalla, porque el soporte no se hacía instalado de acuerdo con las instrucciones.
• Para garantizar una instalacion segura de la pantalla, esnecessary que siempre lo hagan dos o más personas.
• Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma electrica.

Después de la instalación

• No se apuye en ningún momento sobre la pantalla de plasma ni aplique presión sobre el soporte.
• Para evaporar accidentes causados por la caía del producto, tomet todas las medidas necessarias para impedir que se caiga (véase la página 37).
• No mueva el soporte con la pantalla de plasma, etc. aun montados.

Lista de piezas y equipoalto incluidos

Antes de empezar a montar su soporte para el sueo, asegurese de comprar que se han inclido todas las piezas y equipamento relacionados a continuacion.

• Fijese en que el montaje requiere un destornillador Philips (no se incluye).

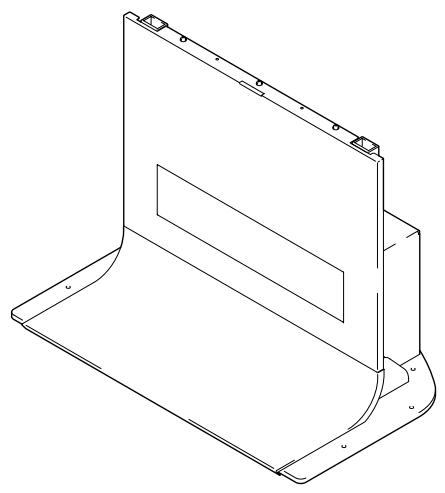

- Soporte x1

- Tapon de la columna de soporte x2

- Soporte MR, montaje metalico frontal x1

- Soporte del estante L x1

- Soporte del estante R x1

- Tapa posterior de la base x1
- Tapa de la base L x1
- Tapa de la base R x1
- Pernos hexagonales (M8 × 35 ~mm) × 4

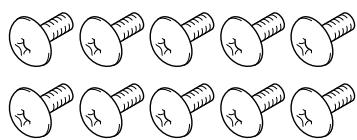

- Tornillos (M5× 10mm)× 10

Panel de estante x1

- Llavetuercashexponentialx1 (Ladoopustoo6mmparausoM8)

- Manual de instrucciones (este documento) x 1

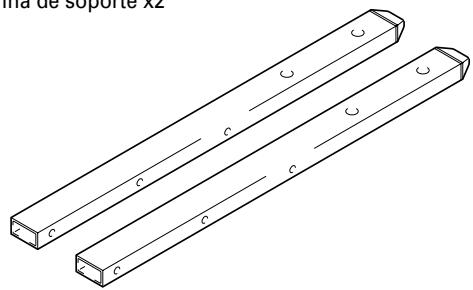

- Columna de soporte x2

1 Como montar las columnas de soporte en el soporte. El procedimiento de montaje varia en función del tipo y la forma de la pantalla de plasma que deseemontar. Ejecute el montaje siguiendo el procedimiento A o el B.

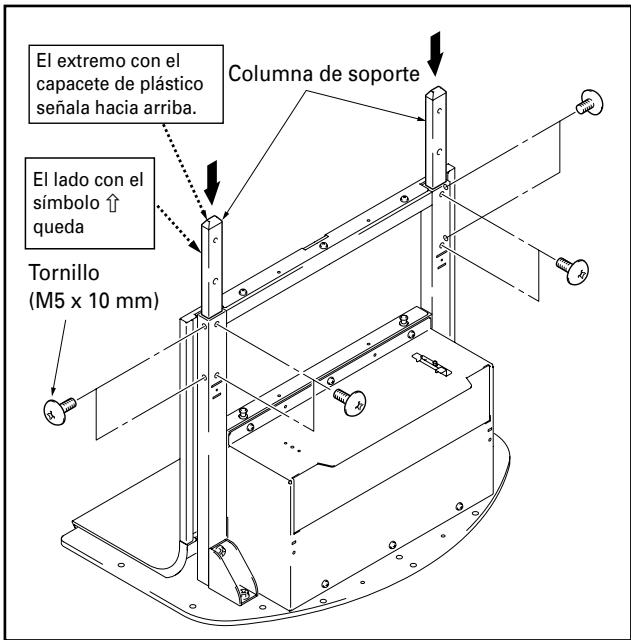

Cuando desee instalar los altavoces aodos lados de la pantalla de plasma

• Introduzca las columnas de soporte en el soporte y fijelas en su situo con tornillos (M5 x 10 mm). (8 lugares)
• Instale cada una de las columnas de soporte de modo que elazo con el significado quede en la parte delantera y el extremo con el capacete de plástico se encontrar arriba.

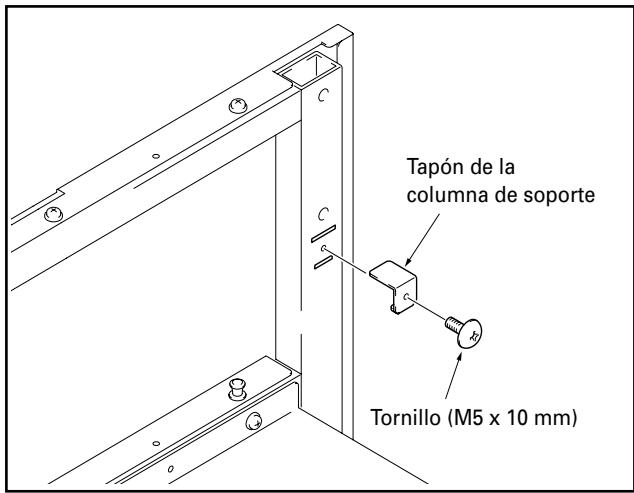

Cuando desee instalar los altavoces bajo de la pantalla de plasma

Monte los tapones de las columnas de soporte en las muescas situadas en la parte posterior del soporte y sujételos en su situó con tornillos (M5 x 10 mm). (2+puntos a izquierda y derecha.) Lo mesmo aplicá a las columnas de soporte del procedimiento de montaje A.

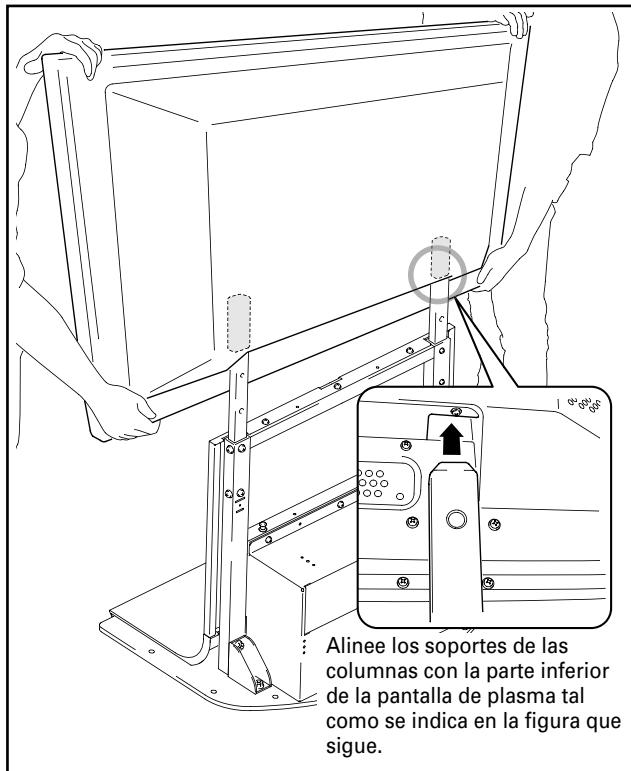

2 Fije la pantalla de plasma sobre la columna de soporte.

Encaje las columnas del soporte en las ranuras que hay en el centro de la parte inferior de la pantalla de plasma e introduzcalas directamente en dichas ranuras. Tenga muchisimo cuidado para no insertar las columnas del soporte en ningún other lugar de la pantalla de plasma que no Sean las ranuras de insercion del soporte. Tenga en cuenta que si esoo incurra, se podrian produir daños en el panel de la pantalla de plasma o sus puertos, o deformaciones en el soporte. Si la pantalla de plasma está provista de asideros, lo mejor es sujetar la pantalla mediante tales asideros cuando vaya a fijarla en la columna de soporte.

• Aseguirese de trabajo por lo menos con other persona cuando monte la pantalla.
• Tome precauciones para que sus dedos no queden atrapados entre la pantalla y la columna de soporte.

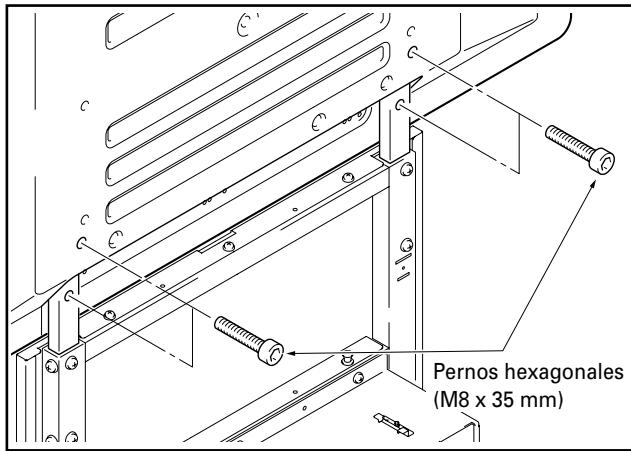

3 Utilice los pernos hexagonales paraajar la pantalla de plasma en la columna de soporte (4 lugares).

• Si va a montar altavoces, hagalo en este momento.
• Consulte las instrucciones de instalación incluidas con sus altavoces para saber más sobre laforma de instalarlos.

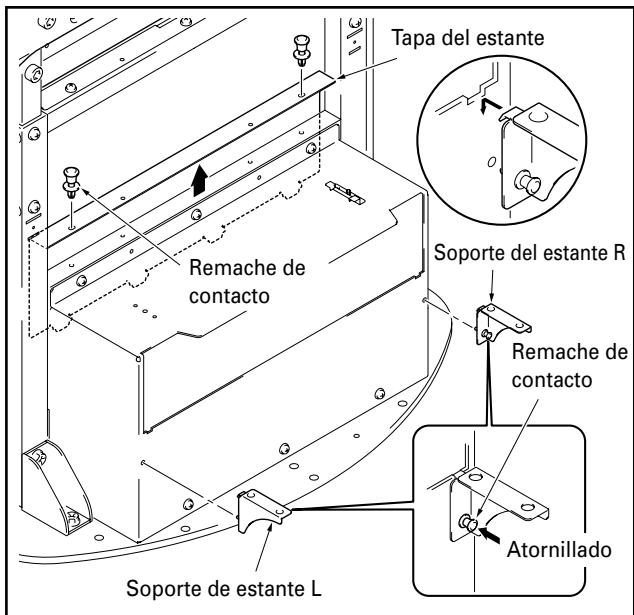

4 Cuando utilise un estante.

Puede montarse un estante en el soporte.

① Saque la tapa del estante y bajo monte los soportes del estante L y R en el soporte.

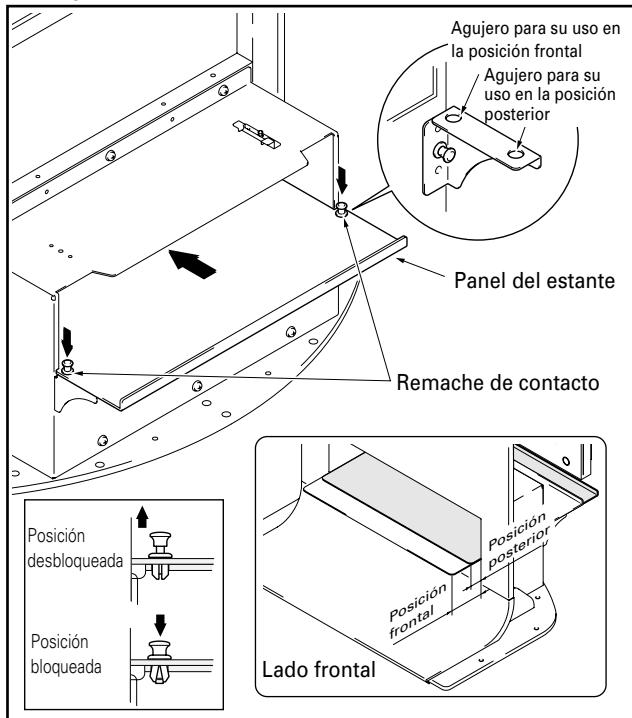

② Introduzca el panel del estante desdela parte posterior y fijelo en su posicionmediante el remache decontacto.

• La posición de instalación del panel de estante pueda elegirse entre dos niveles: la parte frontal o la posterior. Definalo en función del dispositivo que posea.
• Cuando cambie esta posicion, pueda sacarlo con fácilidad tirando del pomo situado en la parte superior del remache de contacto.

Dimensiones interiores de la aperture del estante: 420 (efectiva ancho) [aperture 436] x 102 (altura) mm
Profundidad del estante: 349 mm
Capacidad de energia: hasta 10 kg

Nota

Tome precauiones cuando instalerialquier elemento distinto de un receptor de medios (en particular si se tratate de un amplificador AV, etc.) sobre este estante, bajo que podria bloquear la descargaTERMICA. Para mas detalles, consulte el manual de instrucciones correspondiente a cada dispositivo.

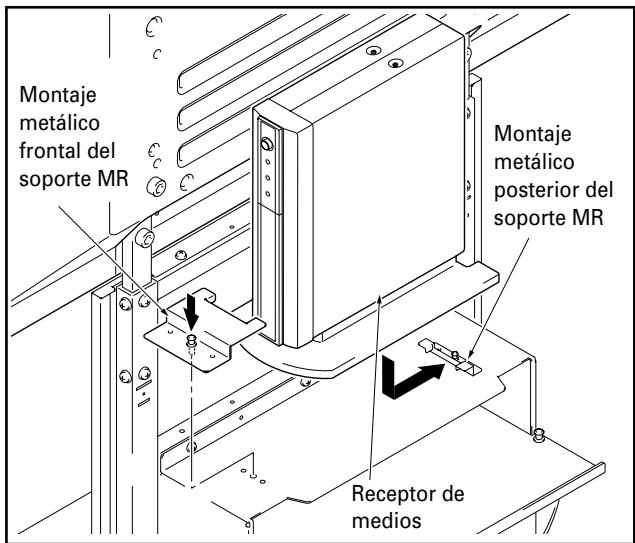

5 Montaje de un receptor de medios vertical.

Coloque el receptor de medios instalado sobre en un soporte de uso vertical (consulta las instrucciones de funciona en la planta de plasma en lo referente al método de instalación) sobre el estante ubicado en la parte posterior y acople el soporte de uso vertical en su situ con los montajes metálicos frontal y posterior del soporte MR.

Nota

En esta posición no debe instalar nunca dispositivo que no sea un receptor de medios.

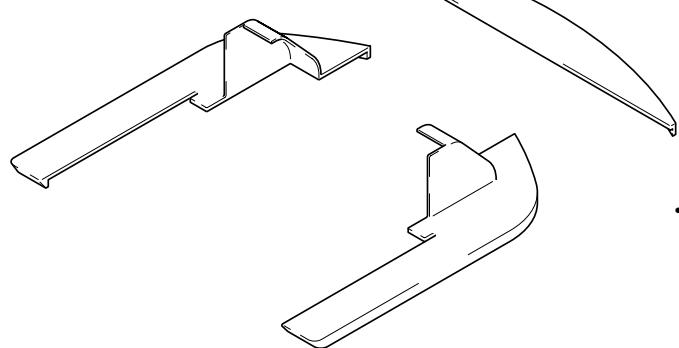

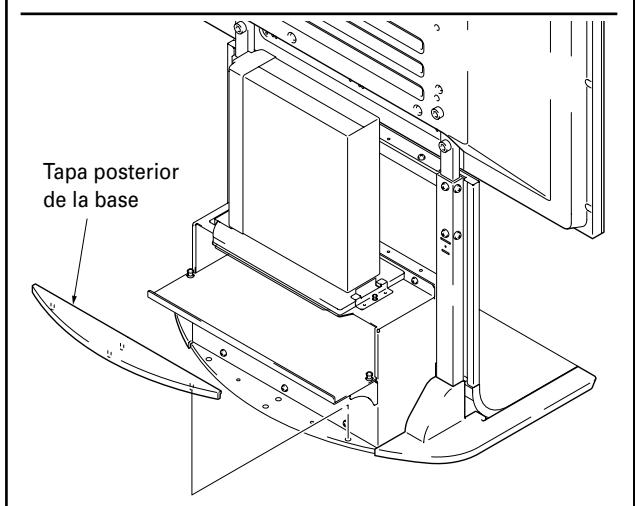

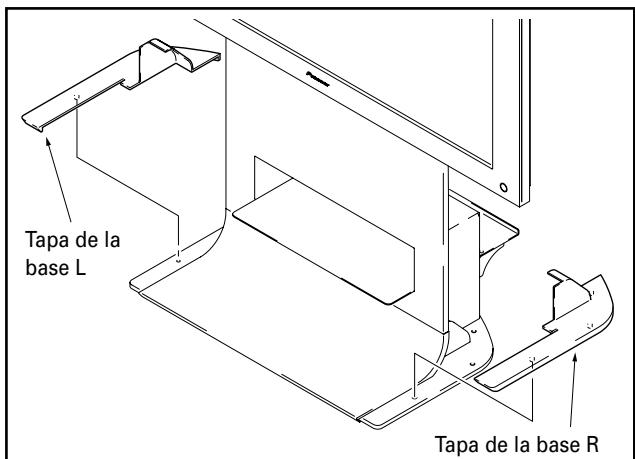

6 Instalación de las tapas de base L, R y posterior.

Insertelos a lo长大o de la base.

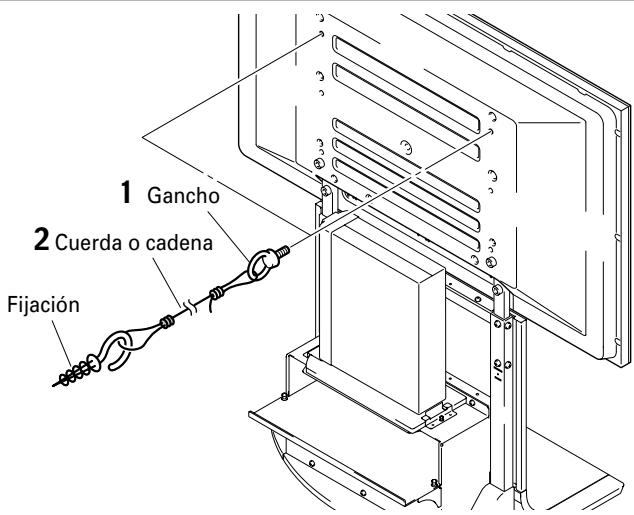

Cómoeatingarqueel equipo secaiga

Despues de instalar el soporte, aseguresse de tomar las medidas necessarias para que el equipo no se caiga.

1 Fije pernos (ganchos) a la pantalla de plasma para evaporar su caía.
2 Utilice cuerdas fuertes o cadenas para estabilizarlo de forma segura a una pared, pilar u otro elemento resistente.

Ejecute el本身就是 procedimiento en elazo izquierdo y el derecho, asegurándose de que las longitudes y posiciones de ambas sujecciones sean simétricas.

Nota

Utilice ganchos, cuerdas, cadenas y fijaciones disponibles en el mercado.

Gancho recomendado: Diámetro nominal: M8

Longitud: entre 12 y 15 mm

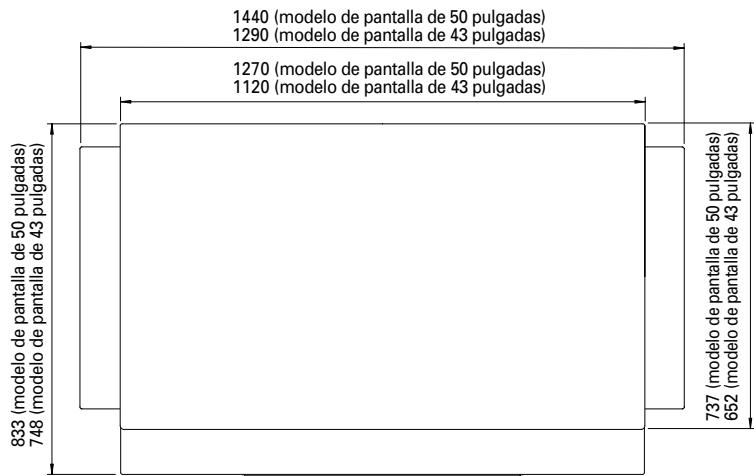

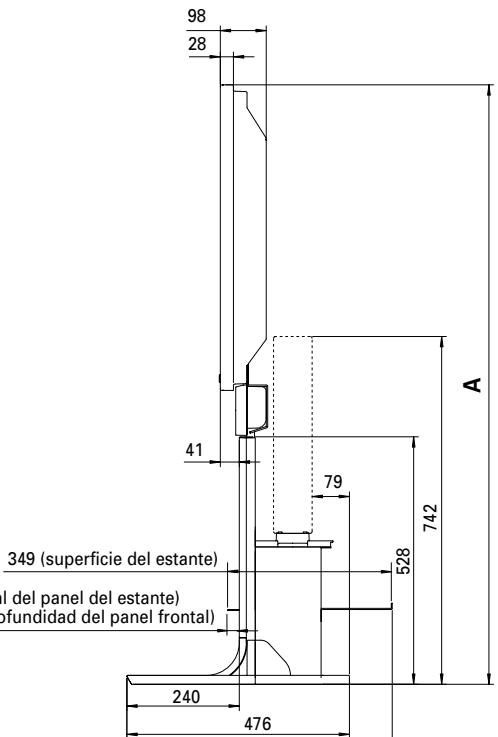

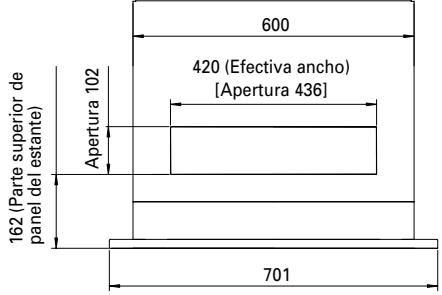

Dimensiones externas

Peso

Sólo el soporte: 19,5 kg

Soporte y planta de plasma: 52,8 kg [cuando se utilizes con una planta PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO910HD con los altavoces colocados.]

61,0 kg [cuando se utilizes con una pantalla PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO

1110HD con los altavoces colocados.]

517 (Posicion frontal del panel del estante)

567 (Posicion de profundidad del panel frontal)

Pantalla de plasma	Localización de los altavoces	Altura completa (Dimensiones A)
PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD	A los lados de la pantalla de plasma	1.180
	Debrero de la pantalla de plasma	1.279
PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD	A los lados de la pantalla de plasma	1.265
	Debrero de la pantalla de plasma	1.364

Las especificaciones anteriores y el exterior peuvent ser modificados sin previo aviso para melhorar el producto.
