MANUALE UTENTE PDK-FS03 PIONEER

Supporto per display

Vloerstandaard

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per avere acquistato un prodotto Pioneer.

Vi preghiamo di leggere attendamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vosto modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento futuro.

Installazione

• Se incontrate qualsiasi dificoltà durante l'installazione, rivolgetevi al vostro rivenditore.
• Pioneer non è responsable per alcun danno causato da un'installazione impropria, o dall'uso improprio, nonché da modifiche o catastrofi naturali.

Indices

Precauzioni 23

Elenco dei pezzi e delle attrezzature contentuti nella

confezione 24

Istruzioni per l'installazione e il montaggio 25

Prendere precauzioni contro la caduta

dell'apparecchio 27

Dimensioni esterne 27

ATTENZIONE

Questo significato si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Precauzioni

Questo prodotto è un supporto per display progettato esclusivamente per i display a plasma (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD) di Pioneer. Prendetenota che non è stato progettato per alcun altro appearecchio. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installare o modificare il prodotto in alcun altro modo diverso da quello individato. Non usate quello supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Assicuratevi di scegliere una posizione con una superficie abbastanza robusta da sostenerile il peso del supporte e del display a plasma, dove collocarlo. (Il peso del prodotto è elencato a p.27.)
• Assicuratevi che la posizione dell'installazione sia su una superficie a livello, piatta e stabile, e prendete le precauzioni necessarie nelle installate per assicuravi che il peso venga distribuito equamente.
• Secondo il tipo di superficie su cui collocate il supporto, le gambe sono lasciare impronte e sarebbe bene tenerne conto nella scelta della posizione in cui collocarlo.
• Non installatelo all'esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installare il supporto dove potrebbe essere soggetti a vibrazioni o colpi.

Assemblaggio e installmente

• Assemblate il supporto conformmente alle istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.

Esistono casi dove incidenti imprevisti, come la rottura dell'attrezzatura o la caduta possono verificarsi dopo l'installazione del display a plasma, perché il supporto non era stato installato correttamente.

• Il displayeve smpere essere installato da due o più personne per assicurarsi di installerlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quando staccate il cavo con la spina di corrente alla presa.

Dopo l'installazione

• Non appoggiatevi mai al display a plasma e non applicate mai una forte pressione sul supporto.
• Evitate incidenti prendendo precise precauzioni contro la caduta dell'apparecchio (vedi a pagina 27).
• Non spostate il supporto con il display a plasma, ecc., ancora insertito.

Elenco dei pezzi e delle attrezzature contenuti nella confezione

Verificate di averere ricevuto tutti i pezioni e le attrezzature elencate qui nelle prima di procedere al montaggio del supporto.
- Vi preghiamo di notare che per il montaggio è necessario un cacciavite Philips (ché non è incluso).

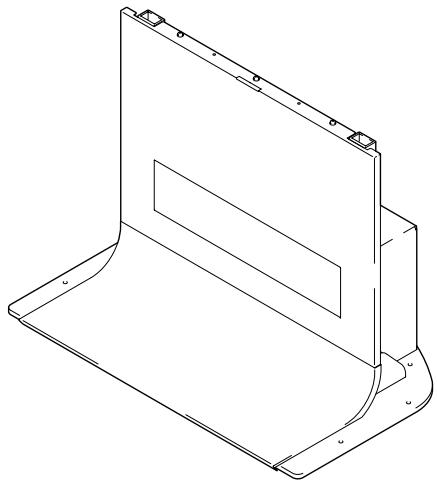

Supporto x 1

- Ferma colonna di sostegno x 2
- Supporto MR, accessorio metallico anteriore x 1

- Supporto mensola R x 1

- Supporto mensola L x 1

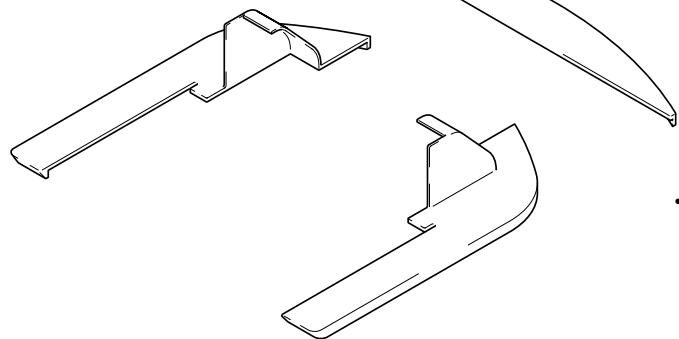

- Copertura posteriore della base x 1
- Copertura a L della base x 1
- Copertura della base R x1
- Bulloni esagonali (M8 × 35 ~mm) × 4

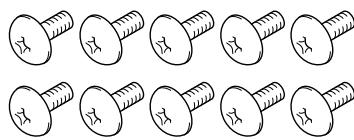

Viti (M5× 10mm)× 10

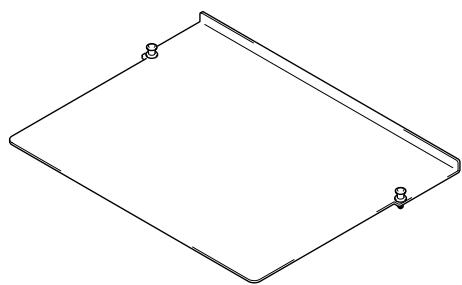

Pannello mensola x 1

- Brugola esagonale x 1
(Parte opposa di 6 mm per uso M8)

Istruzioni per l'uso
(questo documento) x 1

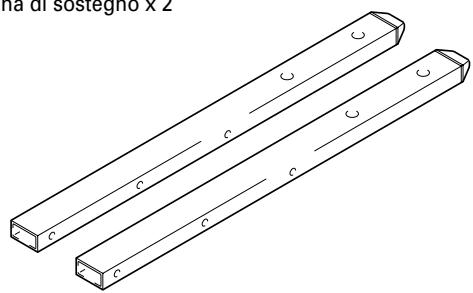

- Colonna di sostegno x 2

Istruzioni per l'installazione e il montaggio (la figura illustra il display da 43 pollici)

1 Applicare le colonne di sostegno allo stand.

La procedura di applicazione varia secondo il tipo e la forma del display a plasma che deve essere inserito. Eseguite esta applicazione utilizzando sua la procedura A, sua B

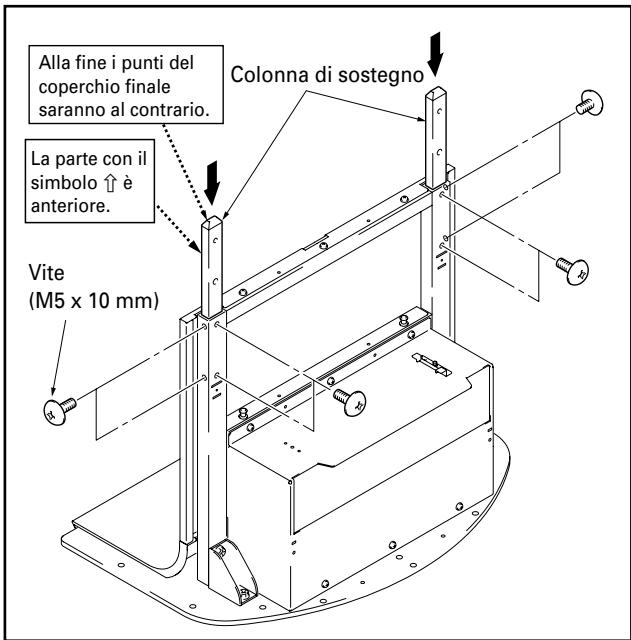

Quando installare gli altoparlanti su entrambi i lati del display a plasma

• Inserite le colonne di supporto nel supporto e fissatele nella posizione corretta con le viti (M5 x 10 mm) (8 positioni).
• Installate agli colonna di sostegno in modo che la parte con il symbolo si trovi nella parte anteriore e la parte finale con il coperchio di plastica (punteggiato) al contrario.

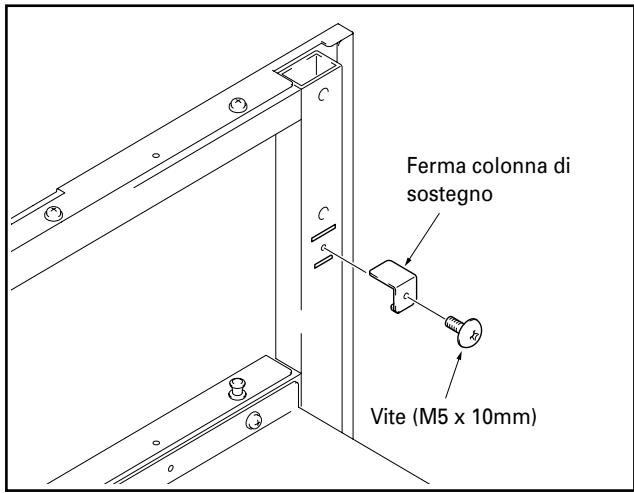

Quando installate gli altoparlanti nella parte inferiore del display a plasma

Applicate i fermi della colonna di sostegno nelle scanalature sulla parte posteriori del supporto e fissateli in posizione con le viti (M5 x 10 mm) (2 positizioni sulla desta e sulla sinistra) La stessa casa va fatta per il metod o di applicazione della colonna di sostegno.

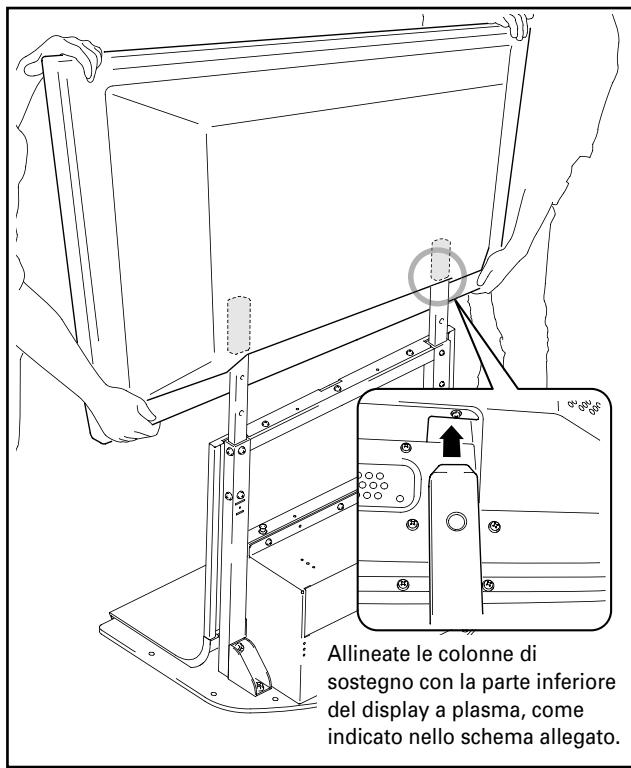

2 Fissate il display a plasma alla colonna di sostegno.

Incastrate le colonne di sostegno nelle scanalature poste al centro della superficie inferiore del display a plasma, quindi insertirele lentamente nelle stesse. Fate molto attenzione ad insertirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo più danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto.

La casa migliorè è tenere il display a plasma per i manici durante il montaggio sulla colonna di sostegno, qualora ne sia fornito.

Attenzione

• Assicuratevi di lavorare almeno con un'altra persona al montaggio del display.
• Prestate attenzione a non permettere che le vosresta siano schiacciate tra il display e la colonna.

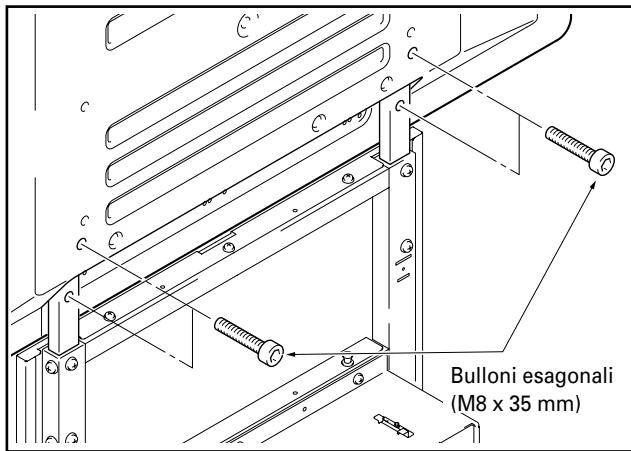

3 Utilizzate i bulloni esagonali lunghi per fissare il display a plasma alla colonna di sostegno (4 positizioni).

• Se state aplicando gli altoparlanti, favelo a quello punto.
• Vedi le istruzioni per l'installazione fornite insiemeagli altoparlanti per le istruzioni su come installerlarli.

4 Quando usare una mensola.

Sul supporto è possible installare una mensola.

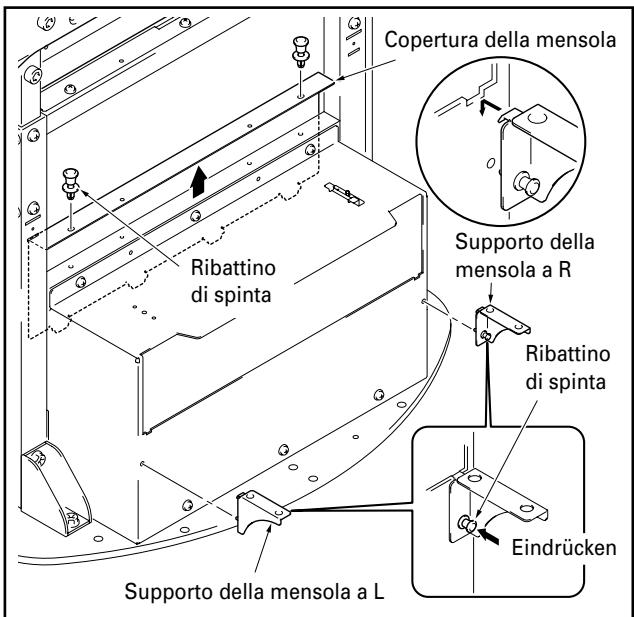

① Togliete la copertura della mensola e applicatela ai supporti di mensola a L e R sul supporto.

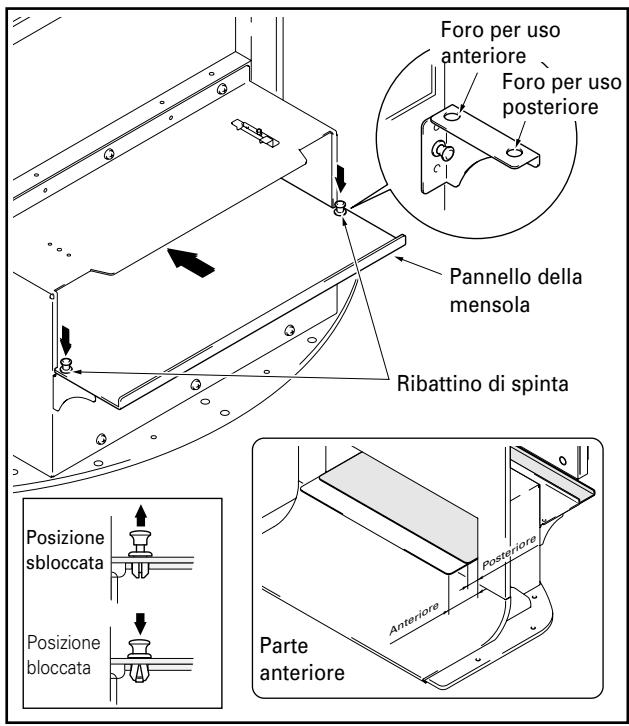

② Spingete il pannello della mensola all'interno alla parte posteriore e fissatelo con il ribattino di spinta.

• La posizione di installmente del pannello della mensola può essere scelta tra due livelli: sia l'anteriore sua il posteriori, Decidete in base all'apparecchio in vosto possesso.
• Se cambiate la sua posizione, potete lavoramente rimuoverlo tirando pomello sopra il ribattino di spinta.

Le dimensioni interne dell'apertura della mensola: 420 (effettivo larghezza) [aperture 436] x 102 (altezza) mm.
Profondità della mensola: 349 mm
Capacità di sostegno: fino a 10 kg.

Nota

Prestate attenzione a non installare null'altro che un ricevitore media (in particolare un amplificatore AV, ecc.) su但这iera mensola, poiché si potrebbe bloccare lo scarico di calore, ecc. Per i dettagli, vedi il manuale di istruzioni per ciascun apparechio.

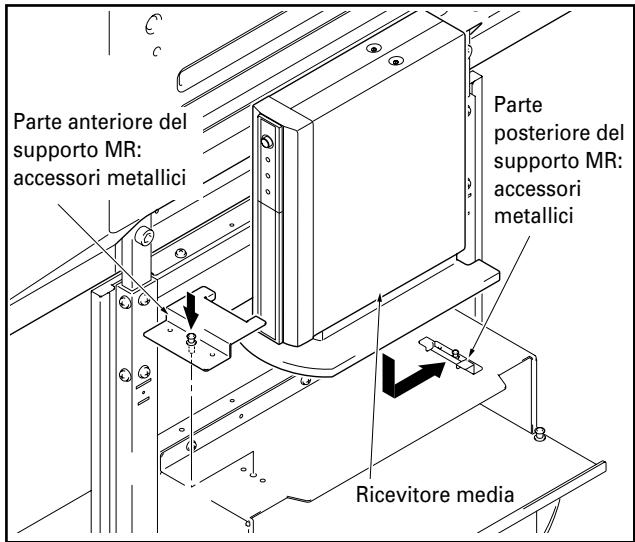

5 Istruzioni per il montaggio di un ricevitore media vertical.

Sistematelo sulla mensola del lato posteriore il ricevitore media istallato sul suo supporto d'uso verticale (vedi il manuale d'istruzioni del display a plasma per il metodo d'installazione), e fissate nella giusta posizione il supporto d'uso verticale con le relative staffe di montaggio metalliche anteriors e posteriori.

Nota

Non installate nessun altro apparecchio che un ricevitore media in questa posizione.

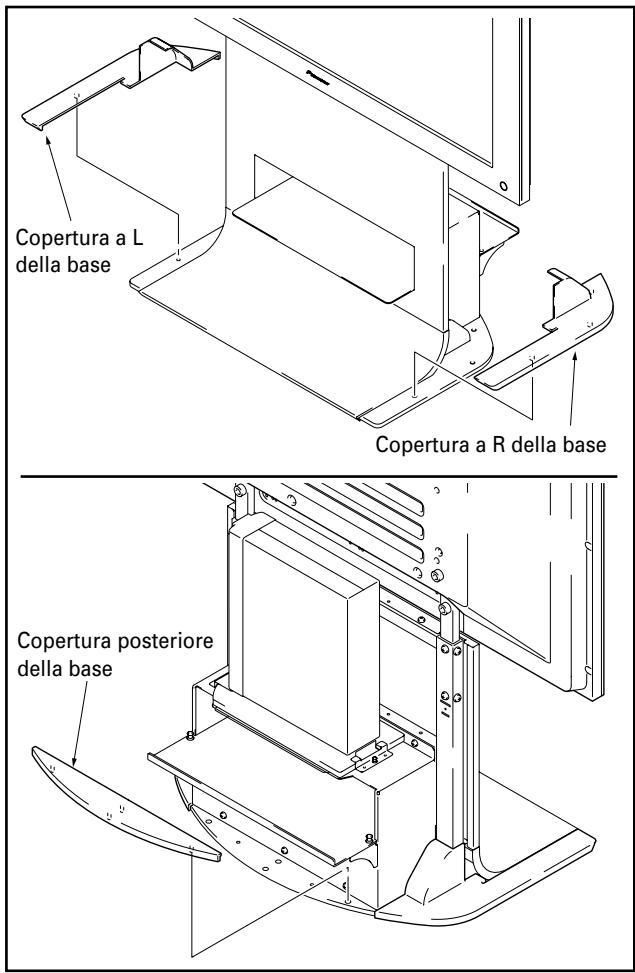

6 Installare le copertura della base a L, R, e la posteriore.

Inserirle lungo la base.

Prendere precauzioni contro la caduta dell'apparecchio

Installando il supporto assicuratevi di aver preso opportune precauzioni contro la caduta dell'apparecchio.

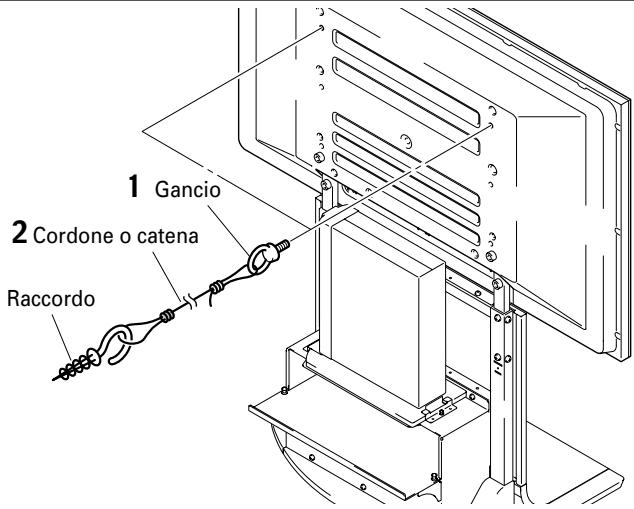

1 Fissare al display a plasma bulloni (ganci) anticaduta.
2 Usate ganci, cordoni o catene per fissare stabilmente l'apparecchio a una parete, un pilastro o a quale altri solido elemento.

Eseguite la stessa procedura sulla sinistra e sulla destra.
Durante l'esecuzione dovete assicurarvi che le lungheze e le posizioni di entrambi i ritegni siano simmetriche.

Nota

Usate ganci, cordoni, catene o raccordi disponibili sul mercato.

Il gancio consigliato: diametro nominale M8 mm, lunghezza 12-15 mm

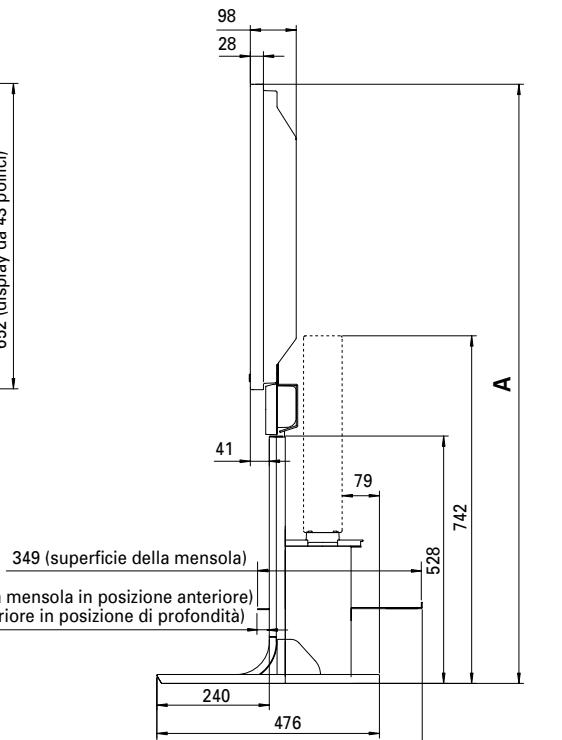

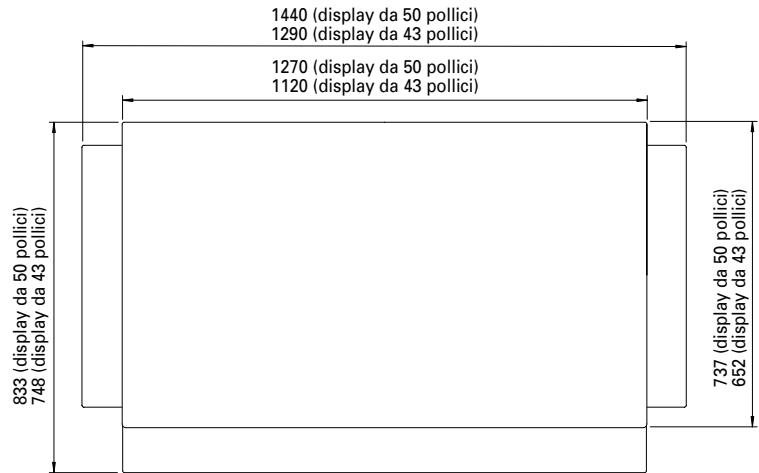

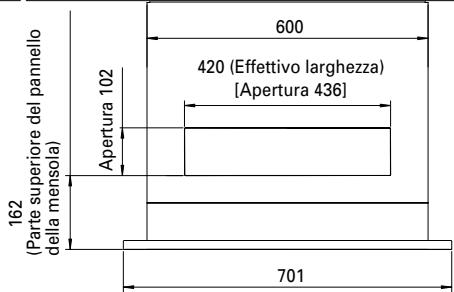

Dimensioni esterne

Peso

Il solo supporto: 19,5 kg

Supporto e display al plasma: 52,8 kg [Usato con un PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD display con altoparlanti montati]

61,0 kg [Usato con un PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD display con altoparlanti montati]

(Unità: mm)

517 (pannello della mensola in posizione anteriore)

567 (pannello anterioe in posizione di profondita)

Display a plasma	Posizione degli altoparlanti	Altezza totale (Dimensioni A)
PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD	Ai lati del display a plasma	1.180
	Nella parte inferiore del display a plasma	1.279
PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD	Ai lati del display a plasma	1.265
	Nella parte inferiore del display a plasma	1.364

• Le specifiche copraesposte e la forma esterna possono essere modificate per migliorare il prodotto alla nessuna notizia precedente.
