GEBRUIKSAANWIJZING PDK-FS03 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze gebruiksaaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.

Berg de gebruiksanaanjizing veilig op voor het geval u deze later wilt raadplegen.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installmentie ondvindt.
• Pioneer is Niet verantwoordelijk voor schade veroorzaakt door onjuiste installmentie, onjuist gebruik, wijzigingen of natuurrampen.

Inhoud

Precauzioni 28

Meegeleverde onderdelen en apparatuur 29

Instructie voor plaatsing en montage 30

Zorg ervoor dat het apparatusiet Niet omvalt 32

Externeafmetingen 32

Waarschuwing

Dit symbol geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Precauzioni

Dit product is een vloerstandaard die special is ontworpen voor de plasma-displays van Pioneer (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD). Let wel dat de standaard Niet is bedoeld voor gebruik met andere apparatuur. Neem s.v.p. contact op met het verkooppunt waar u deze standaard hebft gekocht voor meer informatie.

Het product mag Niet op een andere dan de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortebestemde plasma-display worden gebruikt,noch mag de staanderworden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installmentie is zeer gevaarlijk odomat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installmentie

• Wonneer u de plaats uitkiest waar de vloerstandaard komt te staan, zorg er dan voor dat die plaats stevig genoeg is om het gewicht van de standarde en de displays te konnen dragen. (Productgewicht staat op blz. 32.)
• Zorg ervoor dat de staander op een vlak en stabel oppervlak worden geplaatst en zorg er tevens bij de installment voor dat het gewicht gelijkmatig worden verdeld.
• Afhankelijk van het soort oppervlak waarop de vloerstandaard worden geplaatst, is het möglichk dat de steunen strepen op het oppervlak achefterlaten, waar bij u rekening dient te honden wanneer u deplaats kiest waar de standarddient te worden geplaatst
• Installee der staander nicht buiten, bij een warme bron of in de buurt van het strand.
• Installee de staander Niet waar hij blootstaat aan trillingen of schokken.

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de waarvoord bestemde plaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geinstalleerd, waar dat de staander Niet was geinstalleerd volgens instructies.
• De display dient alsigtijd door twee of meer mensen te worden geinstalleerd om er zeker van te zijn dat hij veilig worden geplaatst.
• Koppel voorafgaande aan installmentie de display en randapparatuur los van de netspanning, en verwijderervolgens de netstekker uit het stopcontact.

Na de Installatie

• Er mag nicht op de plasma-display worden geleund en ook geen große druk op worden uitgeoefend.
• Voorkom ongevalten veroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodat de staander Niet omvalt (zie blz. 32).
• Verplaats de vloerstandaard Niet terwijl de plasma-display e.d. en nog aan bevestigd is.

Meegeleverde onderdelen en apparatuur

Controleer Voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur heeft ontvangen.
- Een kruskopschroeovendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

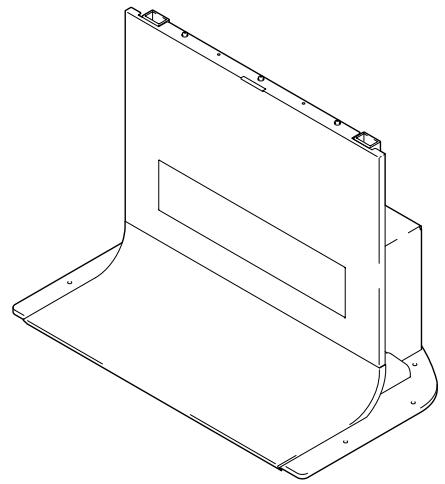

Vloerstandaard x 1

- Sperelementen steunkolom x 2

- MR-standard, metalen montage-element voorzijde x1

- Draagelementsteun L x1

- Draagelementsteun R x1

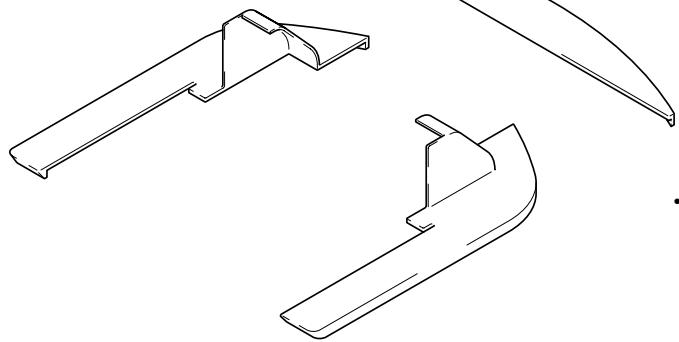

- Afdekking voetstuk achterzijde x 1
- Afdekking voetstuk L x1
- Afdekking voetstuk R x1
Zeskantboute (M8× 35mm)× 4

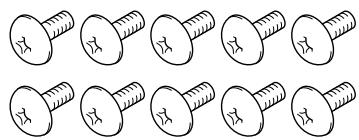

- Schroeven (M5 x 10 mm) x 10

- Draagelement x1
Zeskantsleutel x 1

(De andere kant is 6 mm voor gebruik van M8)

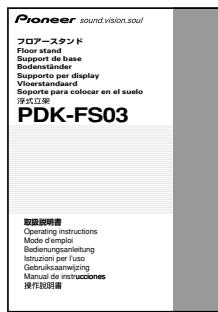

- Gebruiksaaanwijizing
document) x 1

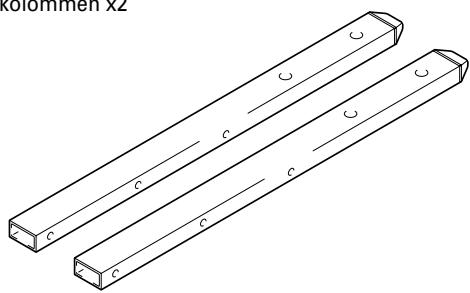

- Steunkolommen x2

Instructie voorplaatsing en montage (Model met display van 43 inch in de figuur)

1 Bevestiging van de steunkolommen aan de vloerstandaard.

De procedure voor bevestiging is afhankelijk van het type en de vorm van de plasma-display die worden bevestigd. Voer de bevestiginguit volgens procedure A of B.

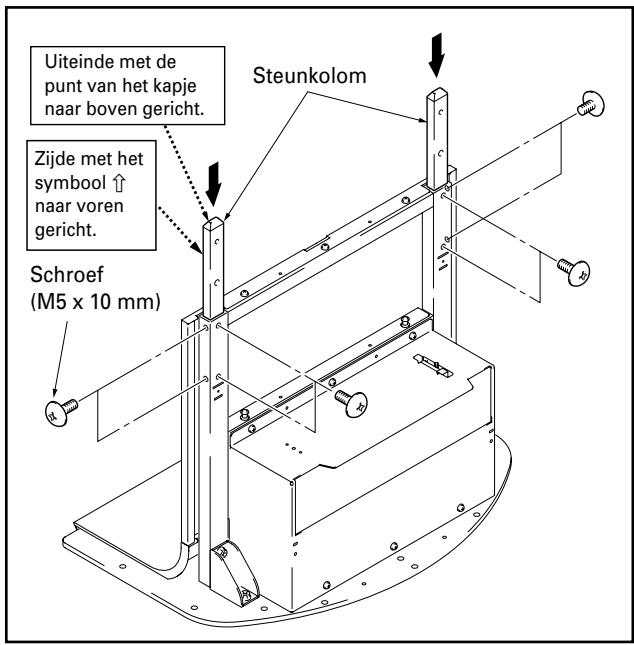

Bij montage van de speakers aan elke zichde van de plasma-display

• Voeg de steunkolommen in de vloerstandaard en bevestig de kolommen met schroeven (M5 x 10 mm) op hunplaats. (op,achtplaatsen)
• Plaats de steunkolommen zodenig dat de zichde met het symbol hetানoren is gericht en het uiteinde met het (puntvormige) plastic kapje maar boven is gericht.

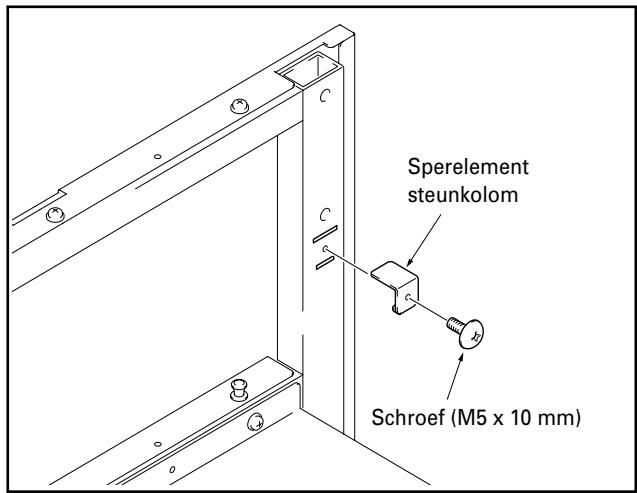

Bij montage van speakers aan het onderste gedeelte van de plasma-display

Bevestig de steunkolomsperelementen in de inkepingen aan dechterzijde van de vloerstandaard en zet ze op hunplaats vast met schroeven (M5 x 10 mm). (op tweeplaatsen aan de linker- en rechterzijde).

Hetzelfde geldt voor de bevestiging van de steunkolom als aangegeven onder

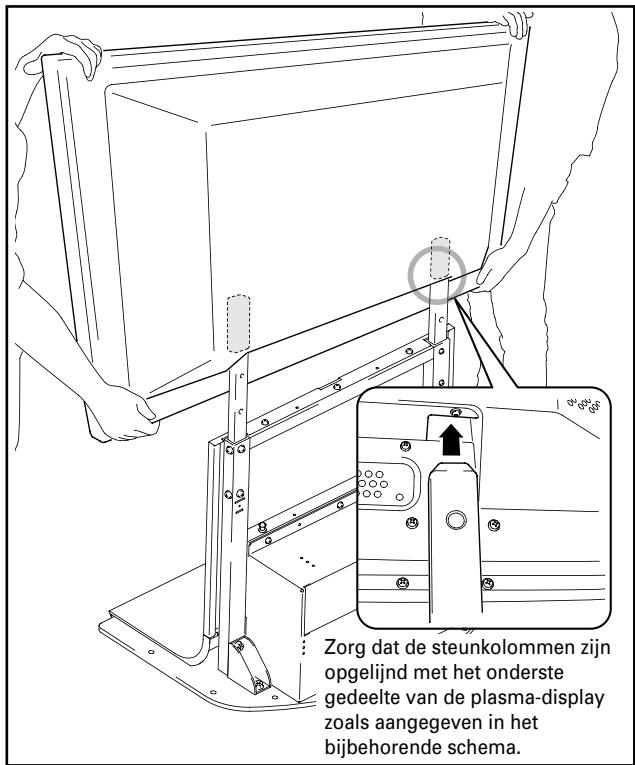

2 Bevestig de plasma-display aan de steunkolom.

Bevestig de steunkolommen van de staander in de sleuven in het midden van het onderste gedeelte van de plasma-display, en voeg ze cervolgens langzaam enrechtstreeks in de sleuven. Zorg ervoor dat de steunkolommen van de staander Niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

Indien de plasma-display handvaten heeft,=kunt de display het beste aan de handvaten vasthouden tijdens bevestiging aan de steunkolom.

Waarschuwing

• De display dient samen met tenminste EEn anderperson te worden bevestigd.
  Zorg ervoor dat uw vingers Niet gekneld raken:tussen de display en de steunkolom.

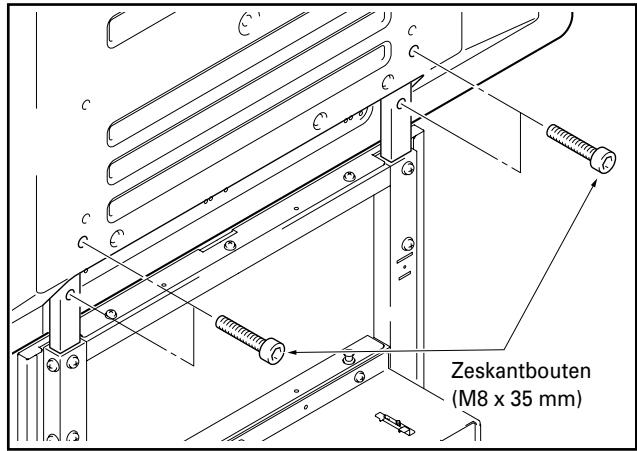

3 Gebruik de zeskantbouteen om de plasma-display aan de steunkolom te bevestigen (op vierplaatsen).

• Indien u tevens speakers wilt bevestigen dan kurz u dat thans doen.
• Zie de bij uw speakers meegeleverde instructies voor bevestiging van de speakers.

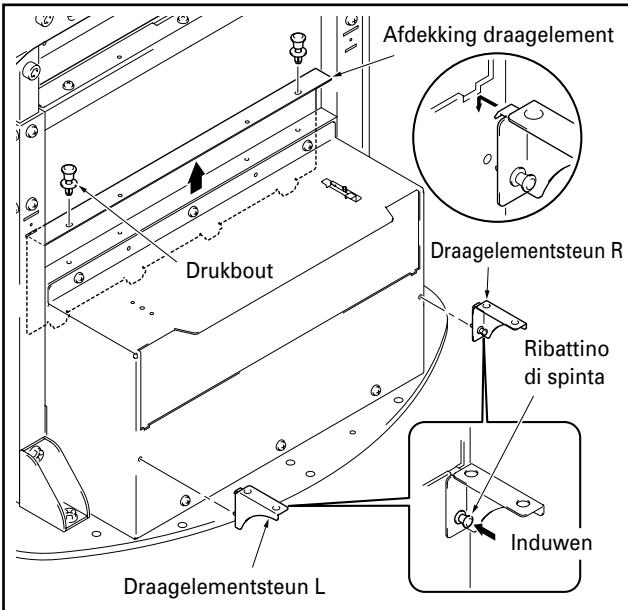

4 Bij gebruik van een draagelement.

Er kan een draagelement aan de vloerstandaard worden bevestigd.

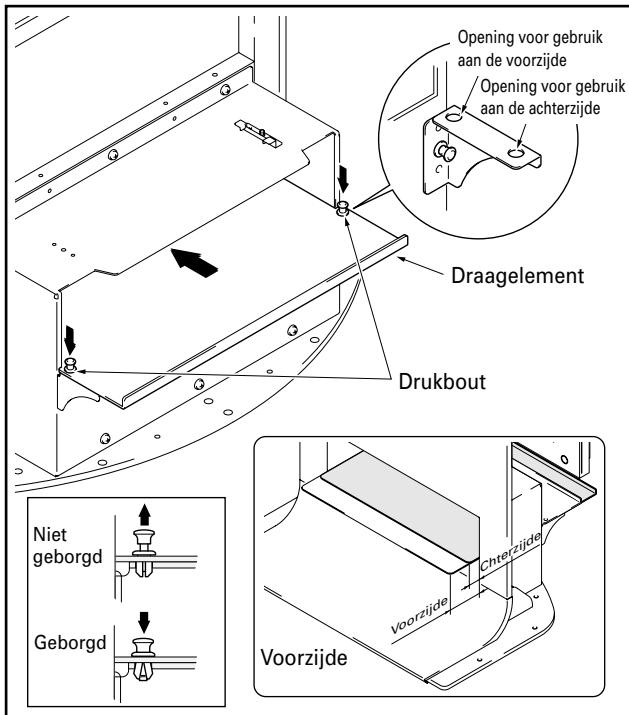

① Verwijder de afdekking van het draagelement en bevestig de draagelementsteunen L en R aan de vloerstandaard.

② Voeg het draagelement vanaf dechterzijde in en bevestig het op+zijn plaat met de drukbout.

• De positie voor montage van het draagelement kan op tweeplaatsen worden gekozen: aan de voor- en aan dechterzijde.
  Stel de positie in overeenkomstig uw apparaat.
  Bij het wijzigen van de positie kunt u het paneel gemakkelijk verwijderen door de knop bovenop de drukbout omhoog te trekken.

Afmetingen binnenzijde draagelementopening: 420 (werkelijk wijdte) [opening 436] x 102 (hoogte) mm
Diepte van het draagelement: 349 mm
Draagvermögen: maximaal 10 kg

Let op

Pas op wonneer een ander apparaat dan een mediareceiver op dit draagelement worden geplaatst (met name een AV-versterker etc.)ocht dat hierdoor de warmte-afvoer e.d. kan worden geblokkeerd. Zie voor meer informatie de instructiehandleiding van het betreffende apparaat.

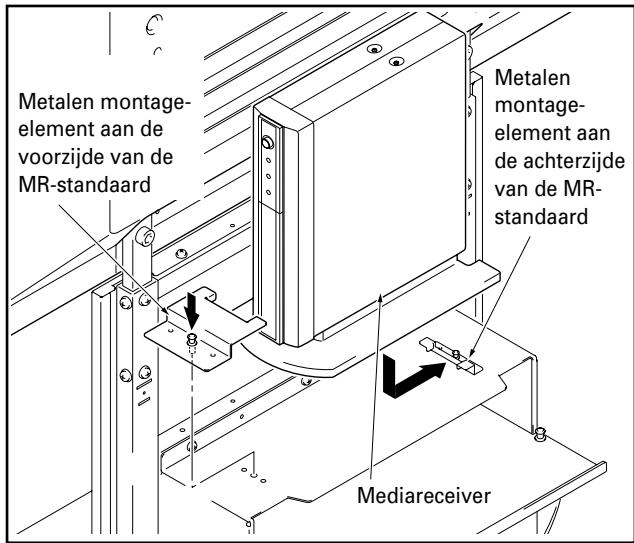

5 Bij dwarsbevestiging van een mediareceiver.

Plaats de mediareceiver die op een dwarstandaard is geinstalleerd (zie de gebruiksaanwijzing van de plasma-display voor montage-instructies) op het draagelement aan dechterzijde en bevestig de dwarstandaard op zijn plaat met de metalen montage-elementen aan de voor- enchterzijde van de MR-standaard.

Let op

Uitsluitend een mediareceiver mag op deze positie worden geplaatst.

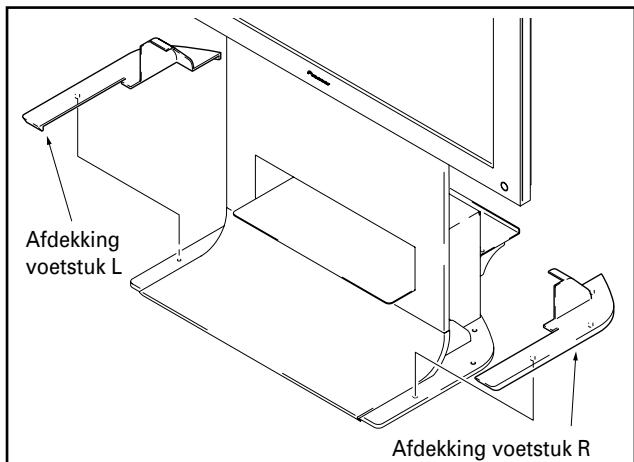

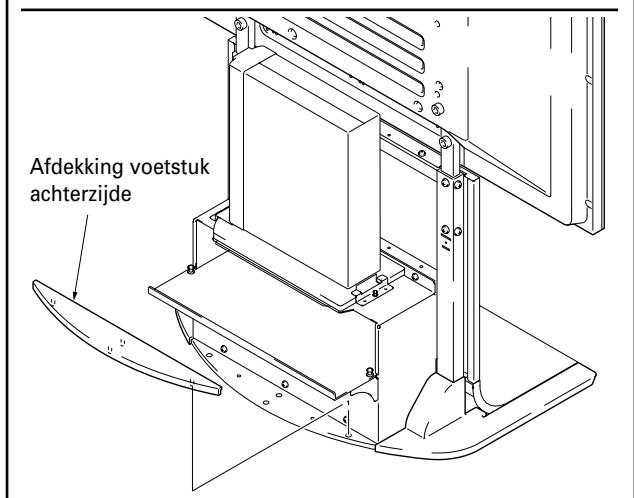

6 Montage van afdekking voetstuk L, R en weiterijde.

Voeg de afdekkingen aan weerszijden van het voetstuk in.

Zorg ervoor dat het apparaat nicht omvalt

Nadat de staander is geinstalleerd, dient u zodanige maatregelen te nemen dat de staander nicht omvalt.

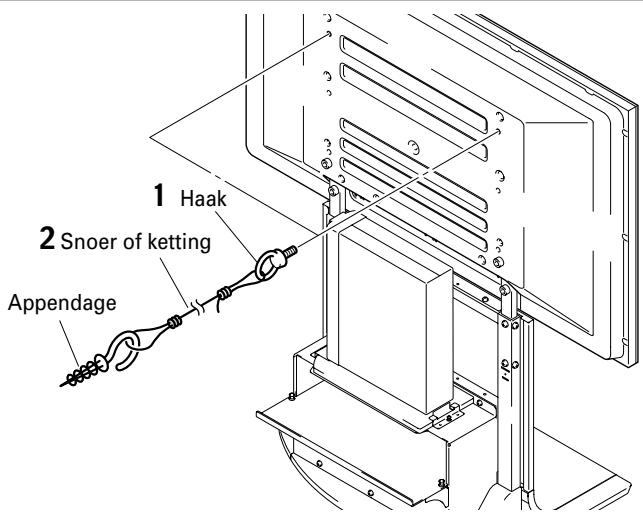

1 Bevestiging van boute (haken) om te voorkomen dat de plasma-display omvalt.
2 Sterke snoeren of kettingen gebruiken om de display stevig aan een muur, kolom of ander stevig element teplaatsen.

Voerdezelfde procedureuit aan de linker-enrechtzerzijde waar bij erop gelet dient te worden dat de lenghtes en posities vanbeide koorden of kettingen symmetrisch zich.

Let op

Gebruik haken, touwen, kettingen en appendages die in de winkel verkrijgbaar zich.

Aanbevolen haak: Nominale diameter M8 Lenght 12 tot 15 mm

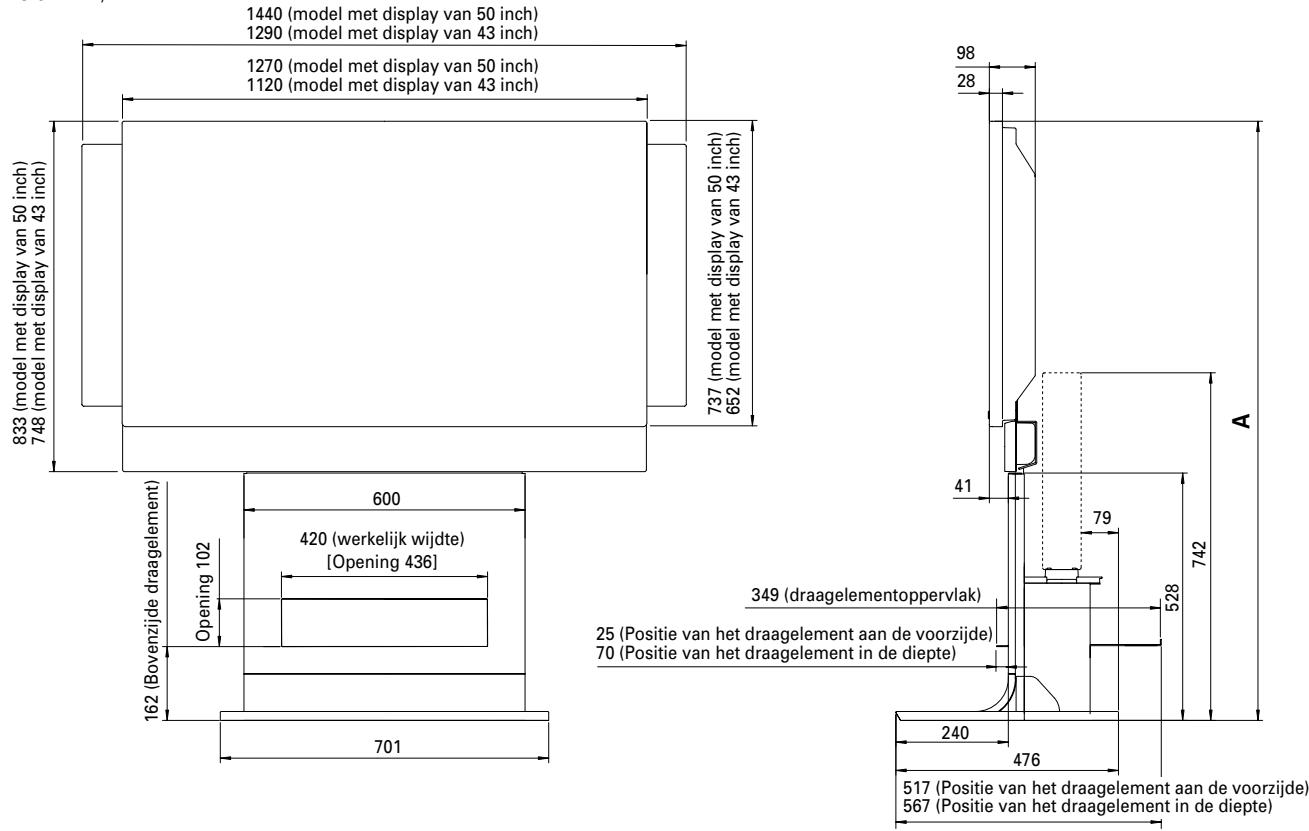

Externalafmetingen

Gewicht

Standaard: 19,5 kg

Standaard met plasma-display: 52,8 kg [Bij gebruik met een PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD-schem en bevestigde speakers.]

61,0 kg [Bij gebruik met een PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD-schem en bevestigde speakers.]

(Eenheid: mm)

Plasma-display	Plaats van de speakers	Gehele hoogte (Afmeting A)
PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD	Aan de zijkanten van de plasma-display	1.180
	Onder de plasma-display	1.279
PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD	Aan de zijkanten van de plasma-display	1.265
	Onder de plasma-display	1.364

• Bovenstaande gegevens en uiterlijk können zonder nadere aankondiging ter verbetering van het product worden gewijzigd.
