BEDIENUNGSANLEITUNG PDK-FS03 PIONEER

2 毫不彎一夫卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben.

Bitte lessen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihr's Modells zu informieren.

Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sichere aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu konnen.

Installation

-itte setzen Sie sich mit Ihr hem Handler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoaBen.
Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zusückzuführen sind.

Inhalt

Sicherheitshinweise 18

Auflistung der zugehörigen Teile und des sonstigen Zubehörs 19

Installations- und Montageanweisungen 20

Mittel zur Verhütung des Umstürzens 22

Außenabmessungen 22

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Bodenstandner, der ausschließlich für die Plasmadisplays der Firma Pioneer (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD) bestimmt.itte beachten Sie, dass er nicht fur den Gebrauch mit einem anderen Gerat vorgesehen ist. Bittsetzen Sie sich hinsichtlich weiterer Informationen mit der Handseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sieihn nicht und verwenden Sieihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann.

Installationsort

• Vergewissern Sie sich bei der Auswahl des Platzes, an dem Sie den Bodenständern aufstellen sollen, dass dieser Platz stabil genug ist, das Gewicht des Ständers und des Plasmadisplays zu tragen (das jeweilige Produktgewicht ist auf Seite 22 aufgelistet).
• Vergewissern Sie sich, dass der Installationsort eine waagerechte,Ebene und stabile Fläche ist und treffen Sie beim Installieren die richtigen Vorkehrungen, dass Sie sicher sein können, dass das Gewicht möglich verteilt wird.
• Je nach der Beschaffenheit der Fläche, auf der der Bodenständner aufgestellt wird, können die Beine Eindrücke auf der betreffenden Oberfläche hinterlassen. Das sollte bei der Auswahl des Platzes, an dem der Bodenstandner aufgestellt werden soll, berücksichtigt werden.
• Installieren Sie den Ständer nicht im Freien, in der Nähereiner bereits Quelle oder in Strandnahme.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen. Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhergesehenen Unfällen wie beispiselsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschreiben Installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und perihore Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz.

Nach der Installation

• Stützen Sie sich auf keinen Fall auf das Plasmadisplay und über Sie niemals starken Druck auf den Bodenständner aus.
• Beugen Sie Unfallen durch das Umfallen des Produkts vor, indem Sie zuverlässige Maßnahmen treffen, die es vor dem Umfallen bewahren (siehe Seite 22).
• Bewegen Sie den Bodenstandener nicht mit den bereits oder noch montierten Plasmadisplay.

Auflistung der zugehörigen Teile und des sonstigen Zubehörs

Vergewissern Sie sich, ehe Sie mit der Installation ihres Bodenstanders beginnen, dass alle unter dargestellen Teile und das sonstige Zubehör vorhanden sind.
-itte beachten Sie, dass fur die Montage ein Kreuzschlitzschraubenzieher (nicht enthalten) erforderlich ist.

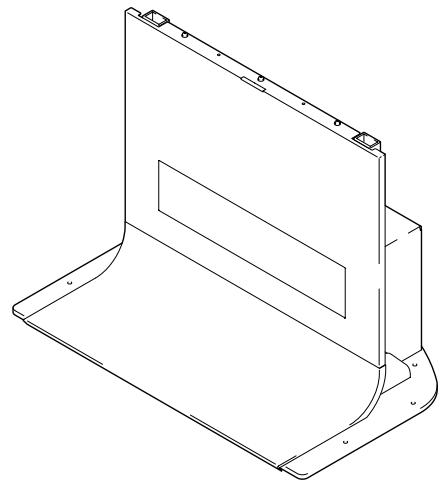

Bodenstander: 1

Stützsäulensperre: 2

- Ständer für Medien-Receiver (MR), vorderes Metallpassteil: 1

- Auflagestütze L: 1

- Auflagestütze R: 1

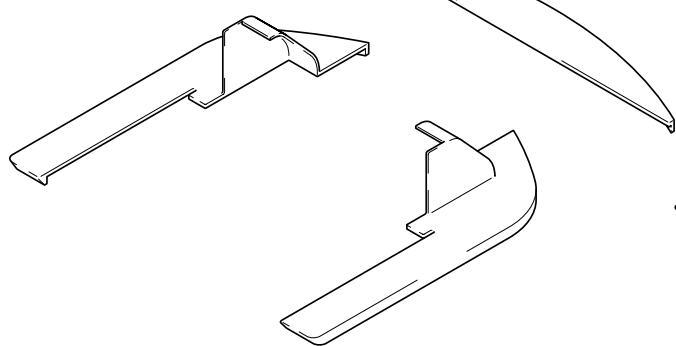

- Grundplattenabdeckung Rückseite: 1
- Grundplattenabdeckung L: 1
- Grundplattenabdeckung R: 1
- Innensechskantschrauben (M8 x 35 mm): 4

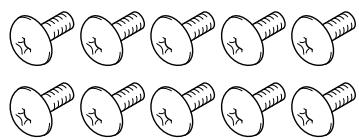

- Schrauben (M5 x 10 mm): 10

- Auflageplatte: 1

- Sechskant-Stiftschnittel: 1 (gegenüberliegende Seite 6 mm für M8-Schrauben)

Bedienungsanleitung (dieses Dokument): 1

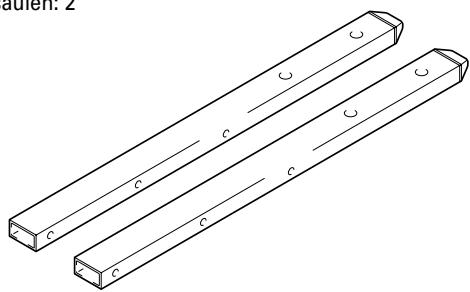

Stützsäulen: 2

1 Montage der Stützsäulen am Bodenstandner

Die Verfahrensweise der Montage der Stützsäulen unterscheidet sich je nach dem Typ und der Form des zu montierenden Plasmadisplays. Führren Sie die Montage aus, indem Sie entweder das Verfahren oder das Verfahren anwenden.

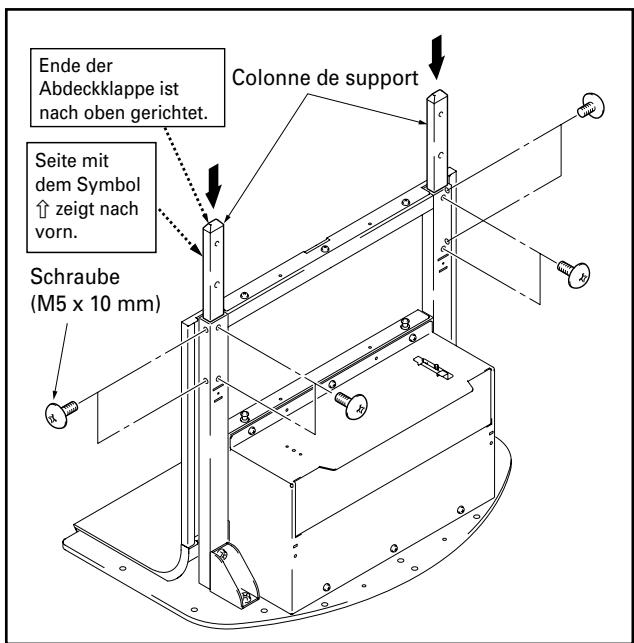

Installation der Laufsprecher auf beiden Seiten des Plasmadisplays

• Führn Sie die Stützsäulen in den Bodenstandener ein und schrauben Sie die betreffenden Stützsäulen wie vorgesehen mit Schrauben (M5 x 10 mm) fest (8 Positionen).
• Montieren Sie jeder Stützsäule so, dass die Seite mit dem Symbol (^) nach vorn zeigt und das Ende mit der Kunststoff-Abdeckklappe (wie angezeigt) nach oben gerichtet ist.

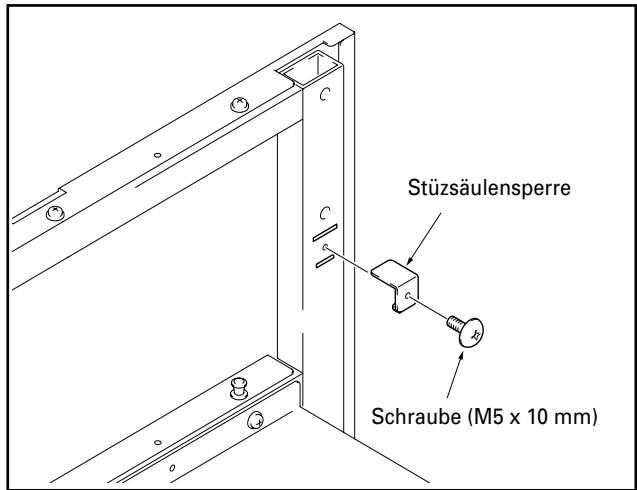

Installation der Laufsprecher unter dem Plasmadisplay

Positionieren Sie die Stützsäulensperren in den davon vorgesehenen Nuten auf der Rückseite des Bodenständers und schrauben Sie sie mit Schrauben (M5 x 10 mm) fest (2 Positionen rechts und links). Dasselbe gilt für die für die Stützsäulen-Montagemethode A

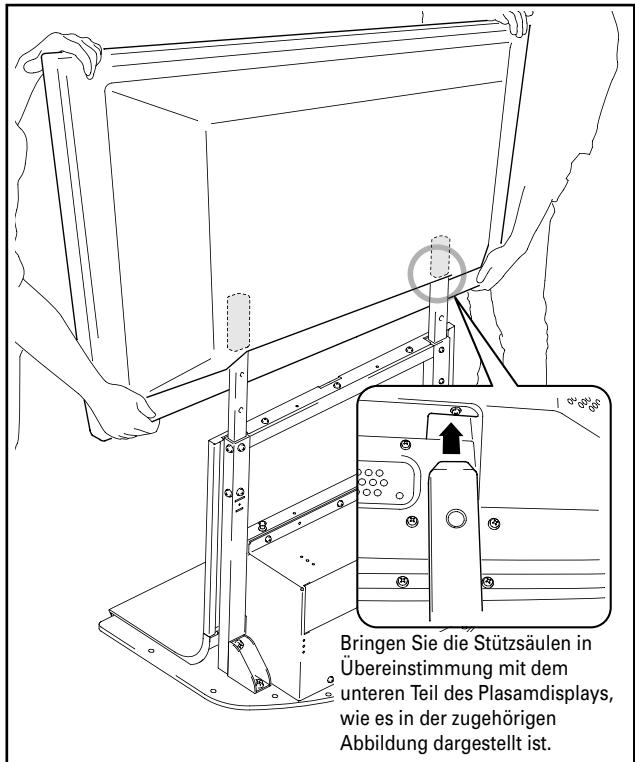

2 Befestigen Sie das Plasmadisplay an der Stützsäule.

Passen Sie die Stützsäulen des Ständers den Öffnungen in der Mitte unter am Plasmadisplay an und führen Sie sie dann langsam direkt in die Öffnungen ein. Achten Sieitte unbedingt daraufuf, dass sie die Stützsäulen des Ständers nicht in irgendegen anderen Teil des Ständers einführten als in die davon vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadisplays beschädigen oder seine Anschlussbuchsen oder dass sich der Ständer verzieht.

Wenn das Plasmadisplay mit Griffen versehen ist, ist es gewöhnlich das Beste, das Display an den Griffen zu halten, wenn es an der Stützsäule befestigt wird.

Vorsicht!

• Arbeitsen Sie bei der Befestigung des Displays unbedingt mit mindesten einer anderen Person zusammen.
• Achten Sie sorgsam darauf, dass ihre Finger nicht zwischen das Plasmadisplay und die Stützsäule gelangen.

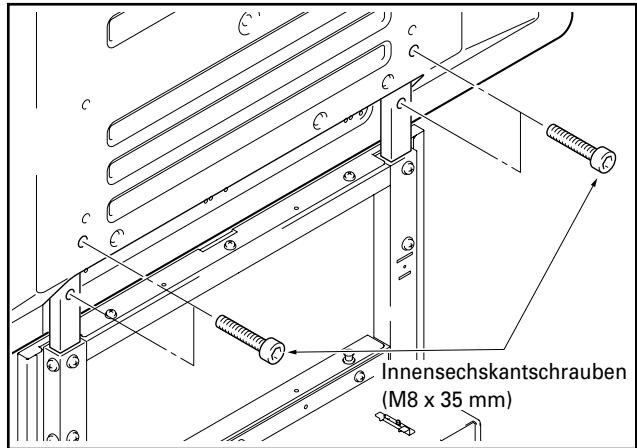

3 Verwenden Sie zur Montage des Plasmadisplays an den Stützsäulen die vorgesehen Innensechskantschrauben (4 Positionen).

• Montieren Sie die Lautsprecher in thisem Stadium der Installation.
• Zur Verfahrensweise der Installation der Laufsprecher siehe die mit ihren Laufsprechem mitgelieferten Installationsanweisungen.

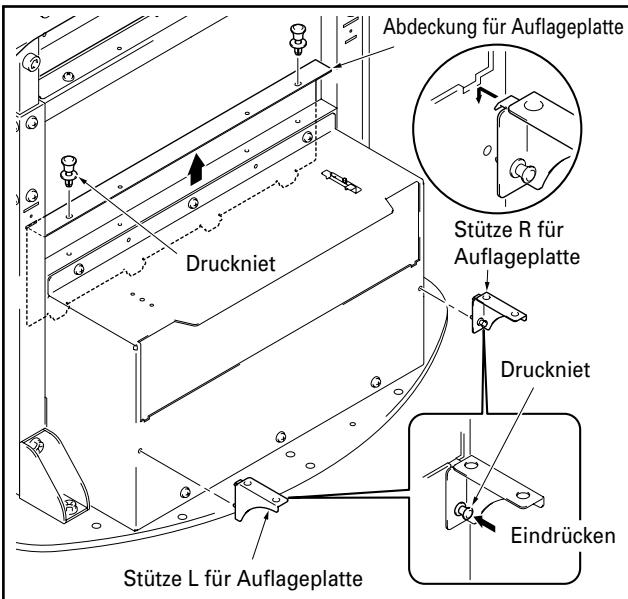

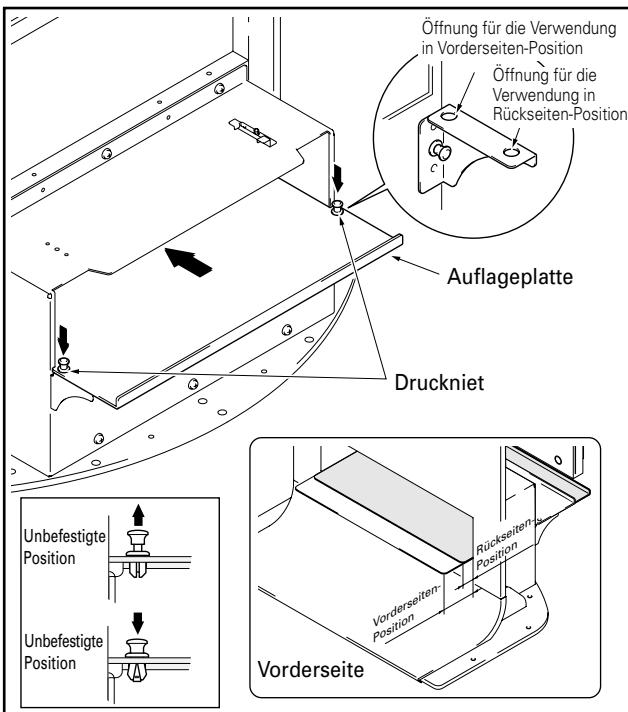

4 Verwendung einer Auflageplatte.

An den Bodenständern kann eine Auflageplatte montiert werden.

① Entfernen Sie die Abdeckung der Auflageplatte und montieren Sie dann die darauf vorgesehenen Stützen L und R am Bodenständner.

② Drücken Sie die Auflageplatte von hinten ein und befestigen Sie die Platte mit dem Druckniet.

Die Installationsposition der Auflageplatte kann von zwei Ebenen aus gewählt werden: entweder von der Vorderseite oder von der Rückseite. Stellen Sie die Position je nach dem Gerät ein, das Sie haben.
- Wenn Sie die Position der Platte ändern wollen, können Sie sie leicht entfern, indem Sie den Knopf auf dem Druckniet nach obenziehen.

Innenabmessungen der Öffnung der Auflageplatte: 420 (Wirksam weite) [Öffnung 436] x 102 (Höhe) mm
Tiefe der Auflageplatte: 349 mm
Zulässige Belastung: maximal 10 kg

Hinweis

Seien Sieittevorsichtig,wenSieaufdieser Auflageplatteetwasnderesunterbringenaeinen Medien-Receiver (insbesondere einenAV-Verstrekarusw.)daein solches Gerat unter aterem die Abfuhrung der entstehenden Wärme blockieren konnte.Zu Einzelheiten siehe die Bedienungsanleitung fur das jeweilige Gerat.

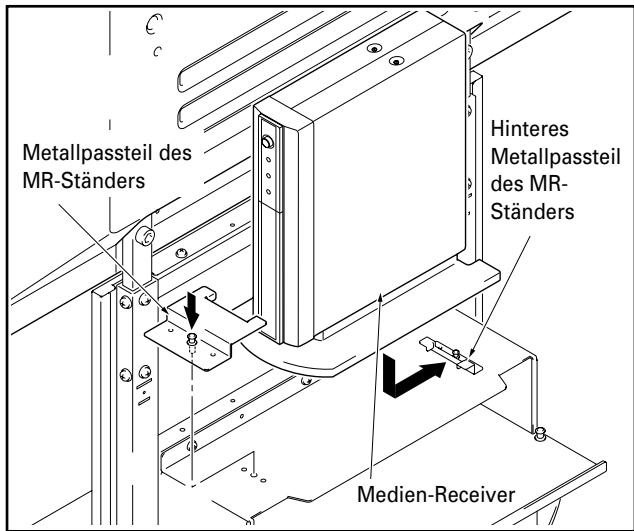

5 Anbringen eines Medien-Receives in aufrechter Position.

Bringen Sie den an einem Ständer für den aufrechten Gebrauch installierten Medien-Receiver (zur Verfahrensweise der Installation siehe die Bedienungsanleitung des Plasmadisplays) auf die Auflage an der Rückseite und befestigen Sie den Ständer für den aufrechten Gebrauch mit den zugehörigen Metall-Passteilen des MR-Ständers für vorn und halten.

Hinweis

Installieren Sie kein anderes Gerät als einen Medien-Receiver in dieser Position.

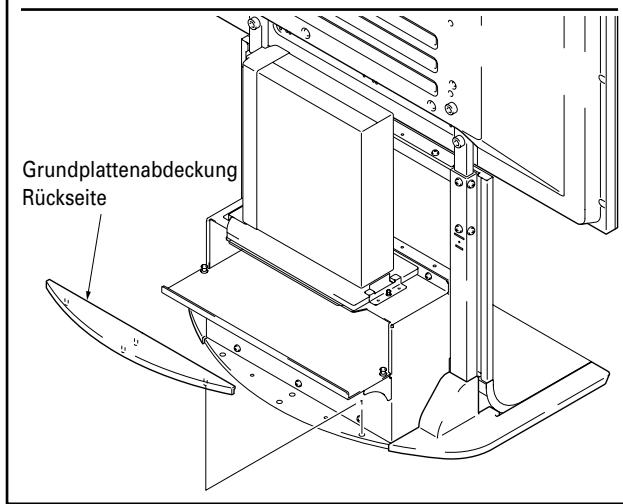

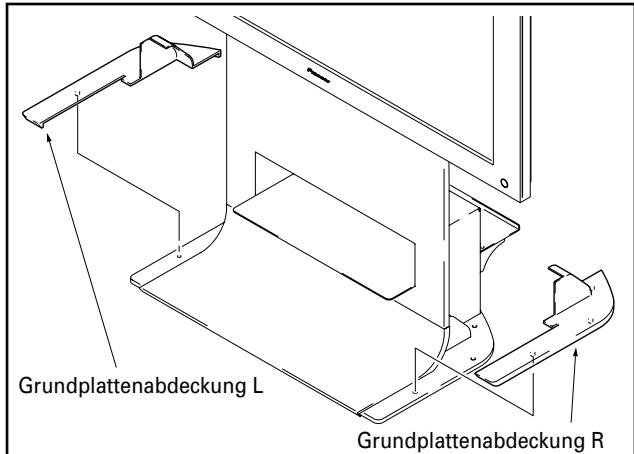

6 Installieren der Grundplattenabdeckungen L, R und Rückseite

Schieben Sie die Abdeckungen entlang der Grundplatte ein.

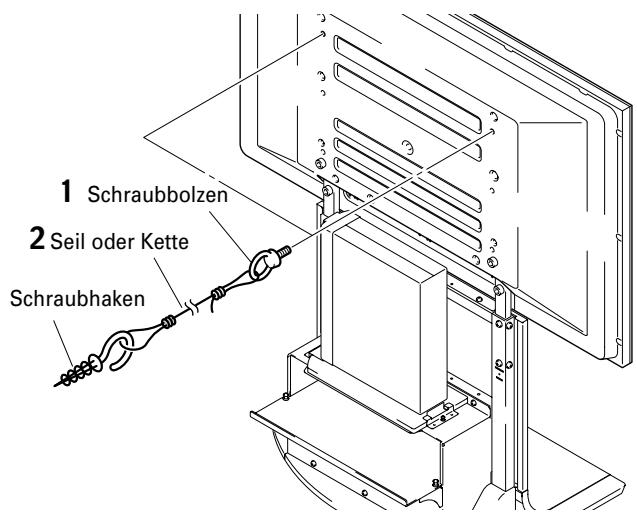

Mittel zur Verhütung des Umstürzens

Ergreifen Sie nach der Installation des Ständers mit Display Maßnahmen, die sichern, dass die Anlage nicht umstürzt.

1 Befestigen von Bolzen (Haken) am Plasmadisplay zur Verhütung des Umfallens.
2 Verwendung starker Schnuren oder Ketten zur sicheren Stabilisierung der Anlage an einer Wand, einer Säule oder einem anderen stabilen Baulement.

Führer Sie die selbst Vorgehensweise links und rechts aus und überzeugen Sie sich damit, dass die Längen und die Positionen bei der Sicherungsvorrichtungen symmetrisch sind.

Hinweis

Verwenden Sie marktübliche Schraubbolzen,

Seile, Ketten und Schraubhaken.

Empfohlener Schraubbolzen:

Nenndurchmesser M8, Lange 12 - 15 mm

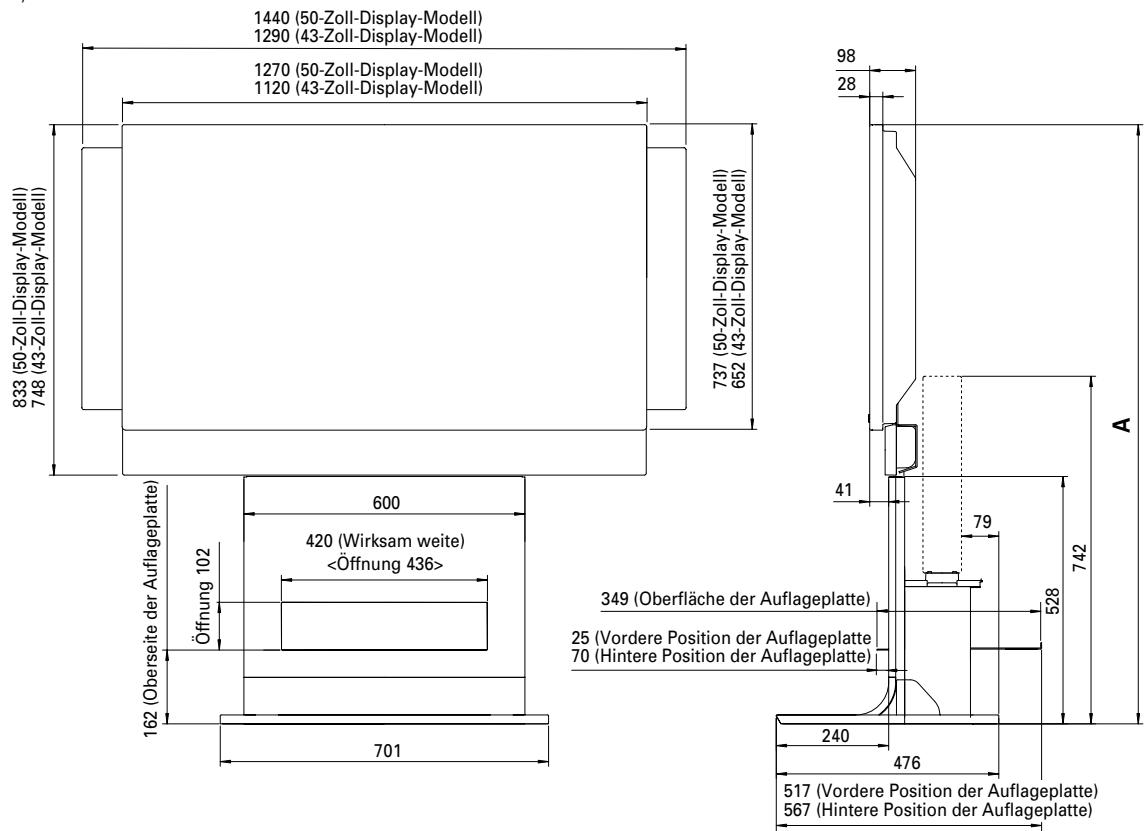

Außenabmessungen

Gewicht

Bodenträder allein:

19,5 kg

Bodenstandner und Plasmdisplay:

52,8 kg [bei Verwendung mit einem PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO910HD-Display mit installierten Laufsprechern].

61,0 kg [bei Verwendung mit einem PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO

1110HD-Display mit installierten Laufsprechenr].

(Einheiten: mm)

Plasmadisplay	Installation der Laufsprecher	Gesamthöhe (Abmessungen A)
PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-910HD	An den Seiten des Plasmadisplays	1.180
	Unter dem Plasmadisplay	1.279
PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PRO-1110HD	An den Seiten des Plasmadisplays	1.265
	Unter dem Plasmadisplay	1.364

Die ober aufgehren technischen Daten und das AuBere konnen aus Grunden der Verbesserung des Produkts ohne vorherige

Ankündigung verändert werden.
