警告

本符號表示可能會引起人身傷害或財物損失的有害或非安全性行為。

警告

本產品是公司製造的電漿顯示器（PDP-504HD/PDP-5040HD/PDP-504HDE/PDP-504HDG/PDP-434HD/PDP-4340HD/PDP-434HDE/PDP-434HDG/PRO-1110HD/PRO-910HD）專用浮式立架。

不對應於其他機器的安裝。

詳細情況請與您的銷售商店商量。

請不要用於指定外的電獎顯示器的安裝，請不要對本裝置進行改造或用於其他用途。

若是出現安裝等不當情況就會發生傾倒等事故而非常危險。

設置場所

·請選擇能夠充分承受立架和等離子顯示器重量的裝配場所。關於產品重量的說明在第42頁。
·設置場所必須水平丶平面穩定，並且注意在設置時讓其承重均衡。
·根據裝配場所材料的不同，有時會留下台架的壓印。敬請諒解。
·請不要設置在室外和溫泉以及海邊附近。
·請不要設置在受到振動或衝擊的場所。

組裝和設置

·請遵守安裝順序，並將指定之處全部用螺釘緊固。
若不遵守指定的安裝順序以及方法，在電漿顯示器安裝後，可能會造成破損或傾倒等意外事故。
·為了安全起見，電漿顯示器的安裝作業務必由2人以上共同進行。
·作業時請切斷電漿顯示器和外部設備的電源，從插座中拔出電源插頭。

設置後的注意事項

·請勿斜靠在等離子顯示器上，或將其放在架子上。
·爲了防止傾倒事故，請採取防止傾倒的切實措施。（請參照第42頁）
·請不要在安裝了等離子顯示器等設備的狀態下移動立架。

結構部件的確認

在裝配之前請對部件進行確認。

※在裝配時需要十字頭螺絲起子。

請另行準備。

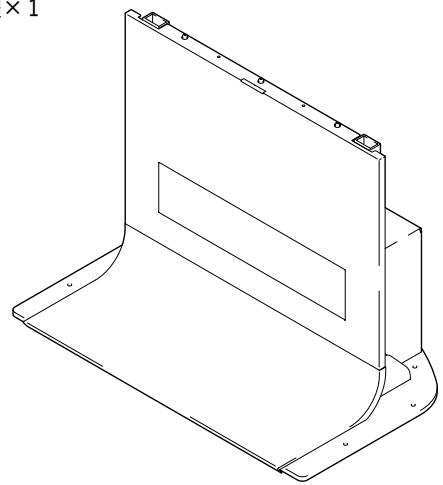

- 主體×1
- 基座蓋板後蓋 × 1

- 支柱固定片 × 2

- MR 支架配件前板 × 1

- 揣板支承架 L × 1

- 揣板支承架 R × 1

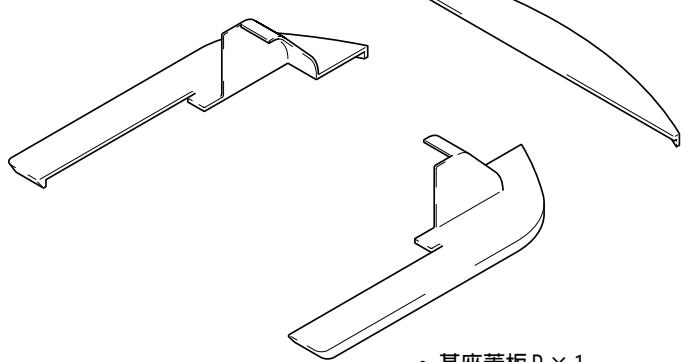

- 基座盖板 L × 1
- 基座盖板 R × 1
- 六角孔螺栓（ M8 × 35mm ） × 4

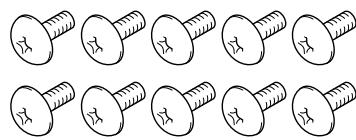

螺絲（M5×10mm）×10

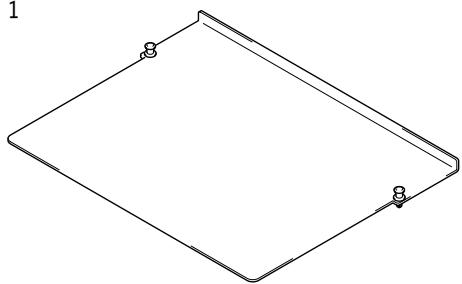

- 搁板 × 1

- 六角扳手 × 1 （對邊尺寸：6mm）

- 操作說明書（本書） × 1

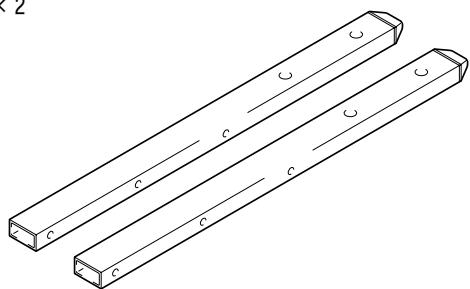

- 支柱 × 2

1 將支柱安裝在主體上

因安裝的等離子顯示器的機種、式樣不同，安裝步驟也不同。請從 A、B 中選擇合適的安裝方法，再進行安裝。

在等離子顯示器兩側安裝揚聲器時

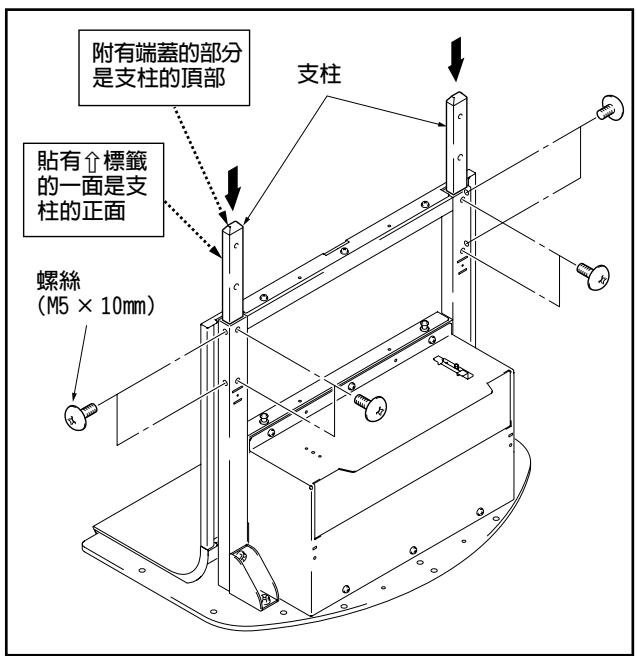

請將支柱插入主體，用螺絲（M5×10mm）進行固定。
- 貴有 併標籤的一面是支柱的正面，附有樹脂端蓋的部分（頂部較細）是支柱的頂部。

在等離子顯示器下部安裝揚聲器時

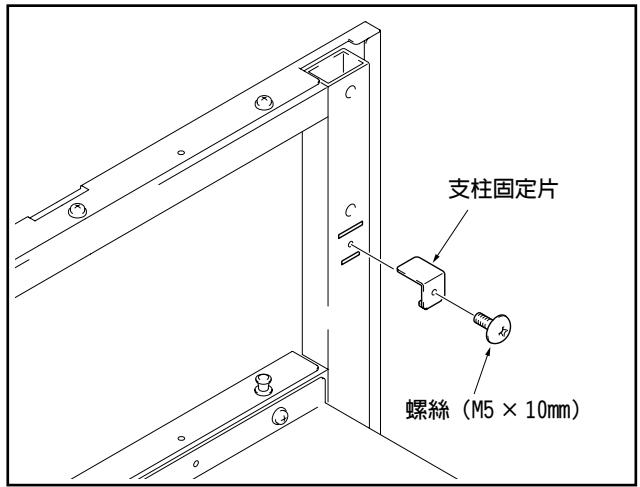

將支柱固定片裝入主體背面的凹口部，再用螺絲（M5×10mm）固定（左右2處）。

支柱的安裝方法與 相同。

2 將等離子顯示器安裝在支柱上

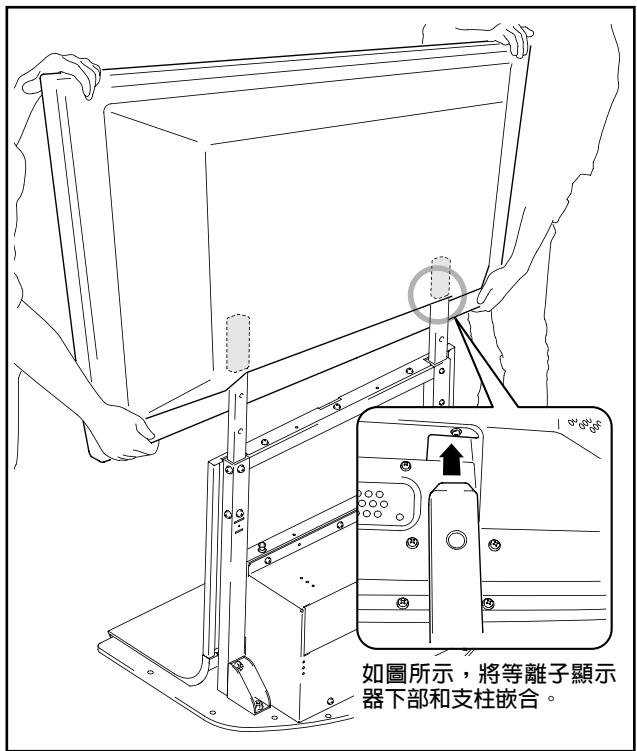

請將等離子顯示器下部中央的凹部對準立架的支柱，慢慢垂直插入。請注意不要使立架的支柱碰到等離子顯示器的支架插入口以外的部分。否則有可能使主體背面或端子劃傷、變形。如果等離子顯示器帶有把手，抓住把手可以方便操作。

• 請務必由2個人以上進行安裝
  請注意不要夾傷手指

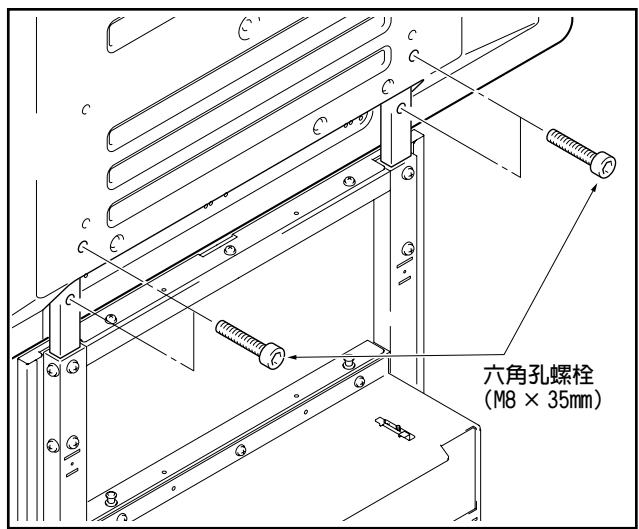

3 用六角孔螺栓固定等離子顯示器和支柱（4處）

• 安裝揚聲器時，請在此步驟上進行安裝。
  有關揚聲器的安裝步驟，請參照揚聲器附帶的說明書。

4使用擋板時

本設備也可以安裝擋板。

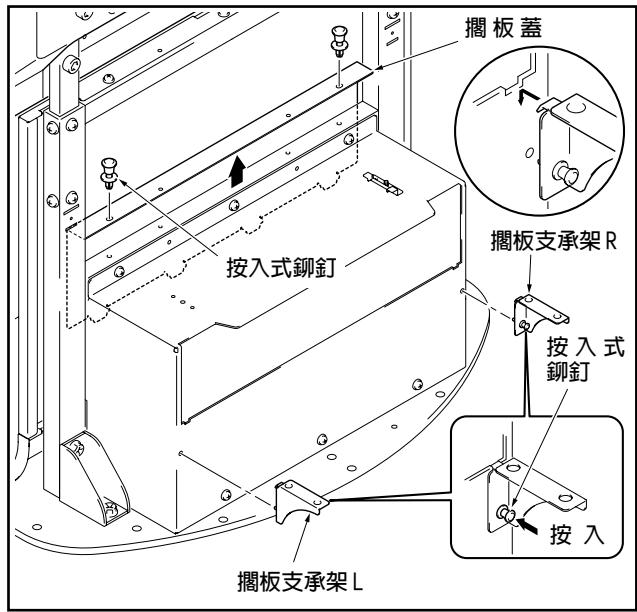

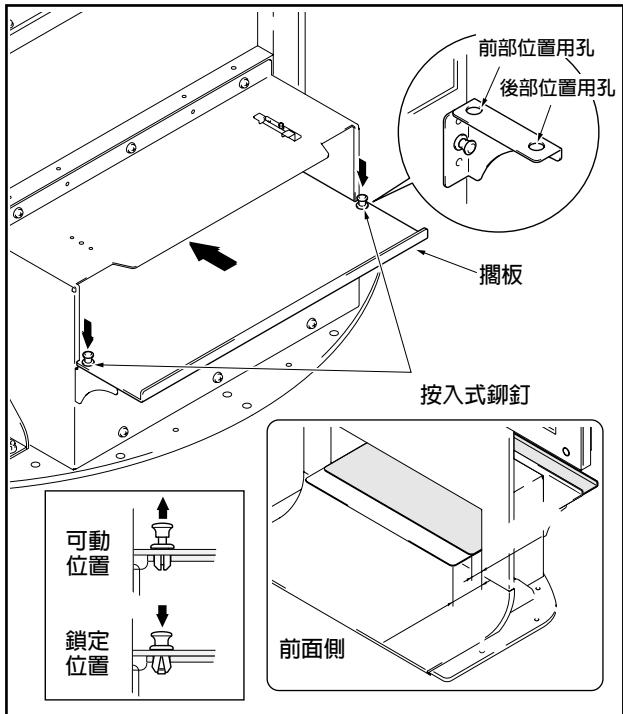

(1) 卸下擋板蓋，將擋板支承架L、R卡在主體上再進行安裝。

(2) 將擋板從後部插入，用按入式鈕釘進行固定。

• 搁板安裝時可以選擇前部或後部2處位置。請按照您擁有的設備型號進行設定。
• 需要變更位置時，祗要將按入式鈴釘上部的旋鈕拉出就可以簡單地拆卸了。

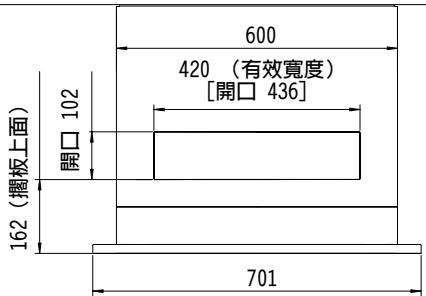

擋板開口處內部尺寸：420（有效寬度）[開口 436]

× 102 (高) mm

搁板深度：349mm

耐負載：最大 10kg

注意

在此板上裝載多媒體接收器以外（特別是AV放大器）的設

備時，因為有可能產生阻礙散熱等情况，請充分注意。

有關詳細說明，請參照各設備的操作說明書。

5 聽向安裝多媒體接收器時

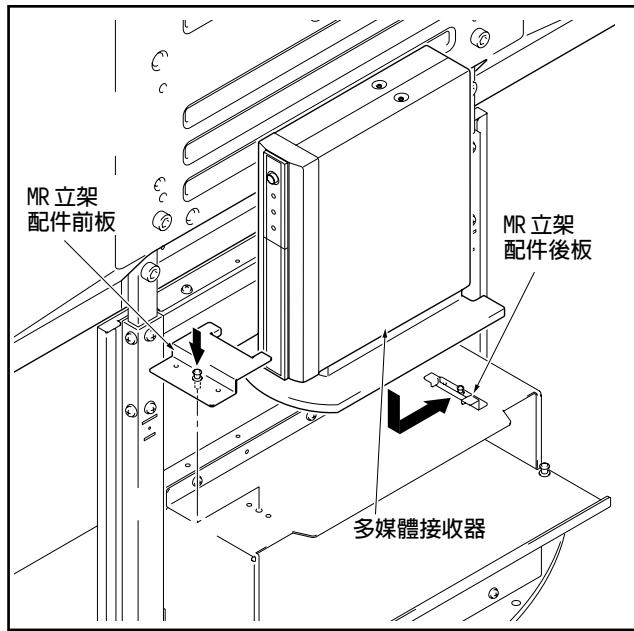

將安裝在豎向安裝用立架上的多媒體接收器（有關安裝方法，請參照等離子顯示器的操作說明書）放置在後側的擋板上，再用MR支架配件的前板和後板固定豎向安裝用立架。

注意

請不要在此位置上安裝多媒體接收器以外的設備。

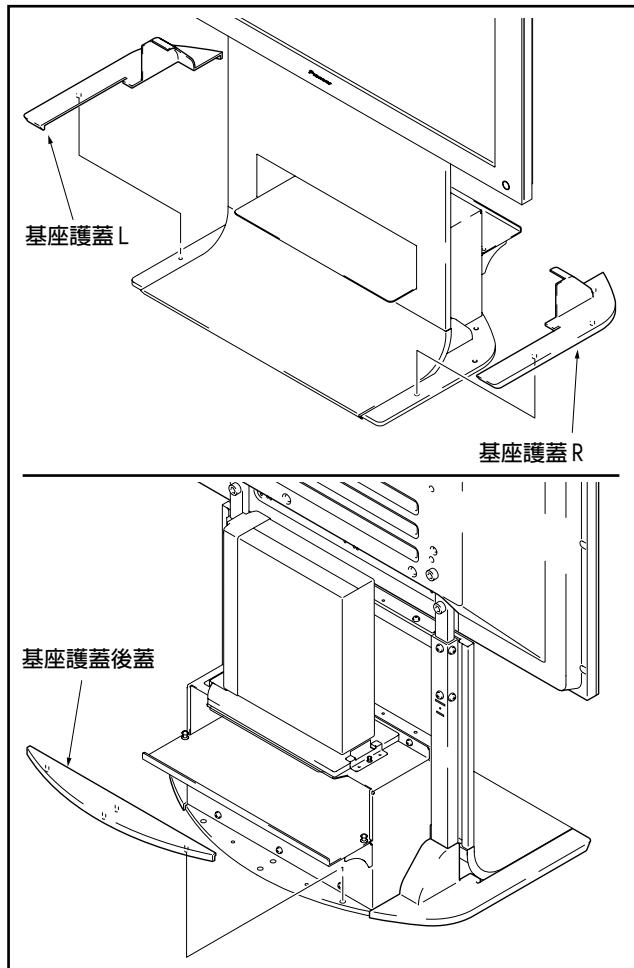

6 安裝底座護板L、R及後蓋

請沿著底座部分嵌入。

防止傾倒（在設置完畢後必須採取防止傾倒的措施。）

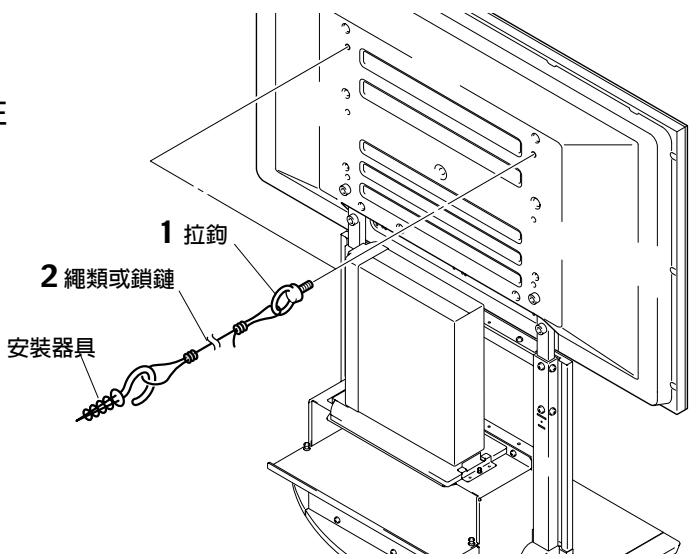

1 安裝防止電漿顯示器傾倒用的螺栓（拉鉤）
2 利用結實的繩類或鎖鏈將它牢牢地固定在柱子、牆壁等堅實之處。

在左右對稱的2個部位進行同樣的作業。

注意

拉鉤、繩類或鎖鏈、安裝器具請使用市售品。

推薦拉鉤：公稱直徑8

長度 12 15 毫米

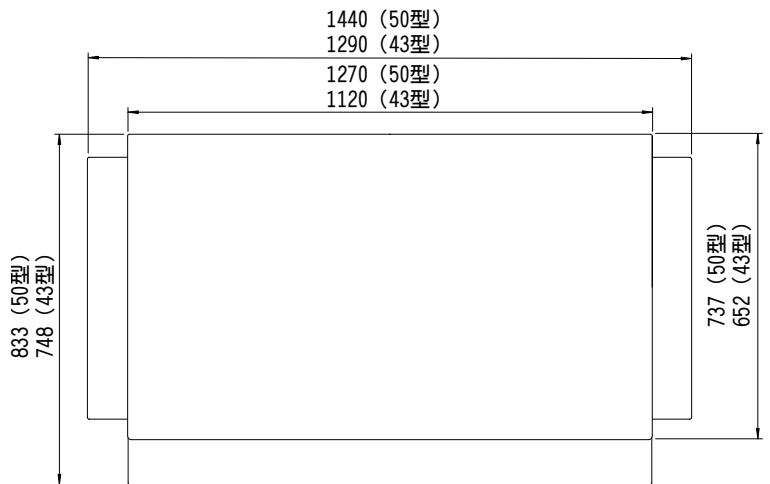

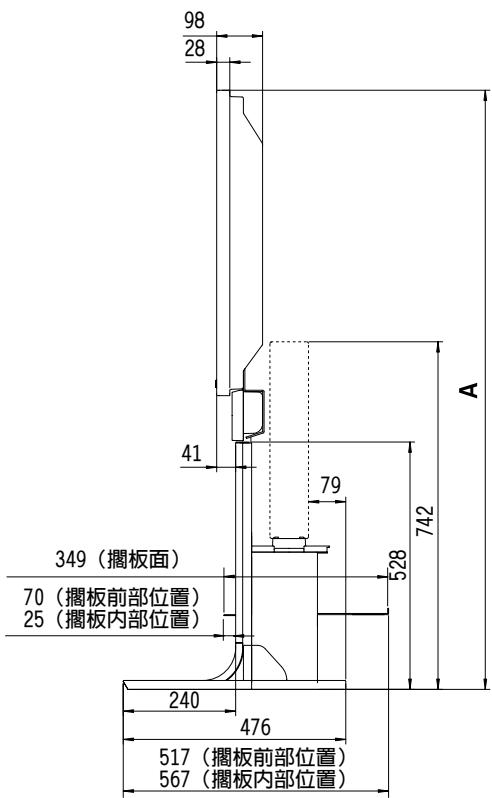

外形尺寸圖

重量 19.5kg（僅立架）

52.8kg（立架+等離子顯示器〈安裝PDP-434HD/PDP-4340HD/PDP-434HDE/PDP-434HDG/PRO-910HD顯示器和揚聲器時〉）

61.0kg（立架+等離子顯示器〈安裝PDP-504HD/PDP-5040HD/PDP-504HDE/PDP-504HDG/PRO-1110HD顯示器和揚聲器時〉）（單位：mm）

等離子顯示器	安裝揚聲器	全高（尺寸A）
PDP-434HD/PDP-4340HD/PDP-434HDE/PDP-434HDG/PRO-910HD	等離子顯示器的兩旁	1,180
	等離子顯示器的下方	1,279
PDP-504HD/PDP-5040HD/PDP-504HDE/PDP-504HDG/PRO-1110HD	等離子顯示器的兩旁	1,265
	等離子顯示器的下方	1,364

·上述規格以及外觀，因爲改良之故可能會無事先通告而發生變動。
