Type de produit	Tracteur agricole
Marque	Case
Modèle	Farmall 105U
Puissance moteur	105 ch (78 kW)
Capacité du réservoir de carburant	150 L environ
Type de carburant	Diesel (teneur en soufre à surveiller)
Transmission	12 vitesses avant / 12 arrière (PowerShuttle)
Dimensions (L x l x h)	4,5 m x 2,1 m x 2,7 m environ
Poids à vide	4 500 kg environ
Freinage	Freins à disque hydrauliques
Suspension	Essieu avant suspendu (option)
Prise de force (PDF)	540 / 1000 tr/min
Capacité du relevage arrière	4 500 kg environ
Fluide frigorigène climatisation	R134a, 650 g
Entretien moteur	Vidange huile moteur : intervalle selon teneur en soufre du carburant (normal, divisé par 2 ou par 4)
Filtre de fuite (blow-by)	Remplacement toutes les 1200 heures chez le concessionnaire
Raccords hydrauliques	Type Diverter, connexion/déconnexion avec agrafe plastique
Pneus avant	14.9R28 (standard)
Pneus arrière	18.4R38 (standard)
Réparabilité	Pièces disponibles via réseau Case IH
Sécurité	Suivre les consignes de branchement hydraulique et de maintenance

FOIRE AUX QUESTIONS - Farmall 105U Case

Quelle huile moteur recommander pour le Farmall 105U ?

New Holland Agriculture recommande une huile conforme à leurs spécifications. La périodicité de vidange dépend de la teneur en soufre du carburant : normale si <0,5 %, divisée par 2 si 0,5-1,0 %, divisée par 4 si >1,0 %. Évitez une teneur en soufre >1,3 %.

Comment connecter les conduites hydrauliques Diverter ?

Assurez-vous que le clip plastique (1) est dans la rainure et que la bague (2) se déplace librement. Enfoncez le raccord mâle dans le femelle jusqu'à ce que le clip repose contre le femelle. La connexion est sécurisée.

Quel est le type de fluide frigorigène pour la clim ?

Le fluide est du R134a, quantité 650 g (23 oz). Utilisez uniquement ce type pour recharger.

Quand remplacer le filtre de fuite (blow-by) du moteur ?

Le filtre à l'intérieur du carter (1) doit être remplacé toutes les 1200 heures de fonctionnement. Rendez-vous chez le concessionnaire.

Quelle est la capacité du réservoir de carburant ?

Environ 150 litres. Attention à la teneur en soufre du diesel : ne pas dépasser 50 mg/kg (0,005%) est conseillé.

Comment déconnecter les conduites Diverter ?

Utilisez un tournevis pour écarter le clip (1) de son siège, enfoncez complètement le raccord mâle, puis retirez d'un mouvement sec.

Quels pneus sont montés sur le Farmall 105U ?

En standard : pneus avant 14.9R28 et arrière 18.4R38. D'autres dimensions peuvent être disponibles en option.

Quelle est la puissance du moteur ?

Le Farmall 105U développe 105 chevaux (78 kW) au régime nominal.

Comment régler la position du siège conducteur ?

Le siège est réglable en hauteur et en inclinaison. Utilisez les leviers sous le siège. Consultez le manuel pour plus de détails.

Que faire en cas de dysfonctionnement de la climatisation ?

Vérifiez le niveau de fluide R134a. Si bas, recharger avec 650 g. Ne pas utiliser d'autre type. Si problème persiste, consultez votre concessionnaire.

MODE D'EMPLOI Farmall 105U Case

DCAPLT5NE008S1A2

(C)ID-datamedmotorensserienummer(stansetinnimotoren)

(B)Datafortraktorenstypegodkjenning

DCAPLT5NE012S1A3

(D)ID-platefortraktorensrammenummer(slättinnpåak-selopphengetunderpanseret).

Consignes de branchement des conduites hydrauliques "Diverter"

AVIS: avant et après l'exécution des opérations décrites ci-dessous, il faut toujours vérifier que les raccords hydrauliques correspondants sont branchés correctement.

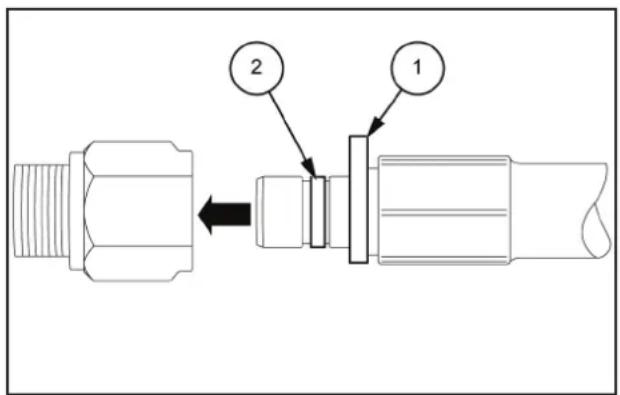

1. Vérifier que le clip de montage en plastique (1) est situé dans la rainure et que la bague de retenue en plastique (2) se déplace librement dans son siège.
2. Pousser le raccord mâle dans le raccord femelle jusqu'à ce que le clip de montage (1) repose contre le raccord femelle.
3. À ce stade, le branchement est sécurisé et ne peut pas se détacher.

Consignes de débranchement des conduites hydrauliques "Diverter"

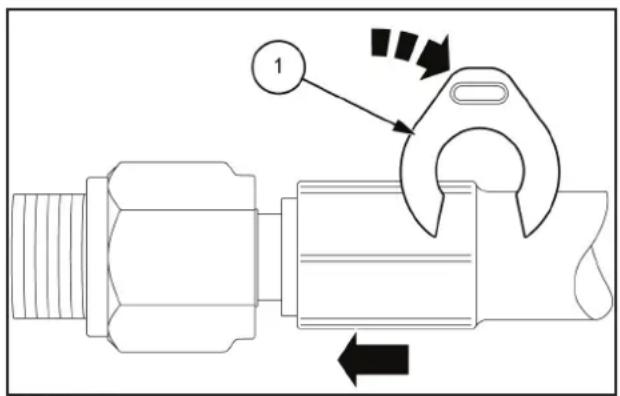

1. À l'aide d'un tournevis, faire levier sur le clip de montage (1) pour l'écarter de son siège et pousser le raccord mâle à fond dans le raccord femelle jusqu'à ce qu'il arrive en fin de course.

1. Extraire d'un mouvement sec le raccord mâle du raccord femelle.

Soufre dans le carburant

La périodicité de vidange de l'huile moteur est indiquée dans cette section. Toutefois, le carburant local peut avoir une teneur en soufre élevée. Le cas échéant, la périodicité de vidange de l'huile et de remplacement du filtre à huile moteur doit être établie comme suit:

Teneur en soufre Intervalle de remplacement de l'huile
Inférieur à 0.5 % Périodicité normale
0.5 - 1.0 % Divisée par 2
Supérieure à 1.0 % Divisée par 4

ATTENTION: L'utilisation de carburant avec une teneur en soufre supérieure à 1.3 % est déconseillée.

Correct

	QUANTITE	PRODUIT NEW HOLLAND AGRICULTURE RECOMMANDÉ	SPECIFICATION NEW HOLLAND AGRICULTURE	SPECIFICATION INTERNATIONALE
Fluide frigorigène de climatisation	650 g (23 oz) --R134

AVIS: L'utilisation de carburant avec une teneur en soufre supérieure à 50 mg/kg (50 ppm ou 0.005%) est déconseillée.

MOTEUR

Moteur - Remplacer.

1. Se rendre chez le concessionnaire toutes les 1200 heures de fonctionnement pour remplacer le filtre de fuite (blow-by) à l'intérieur du carter (1).

Instructions pour la connexion de conduites hydrauliques "Diverter"

AVIS: avant et après l'exécution des opérations décrites ci-dessous, toujours s'assurer que les raccords hydrauliques sont bien reliés.

1. S'assurer que l'agrafe de plastique (1) se trouve dans la fente et que l'anneau de dégagement en plastique (2) bouge librement au niveau de l'assise.
2. Enfoncer le raccord mâle dans le raccord femelle jusqu'à ce que l'agrafe d'assemblage (1) repose contre le raccord femelle.
3. À ce point, la connexion est sécuritaire et ne peut se relâcher.

Instructions pour la déconnexion de conduites hydrauliques "Diverter"

1. À l'aide d'un tournevis, retirer l'agrafe (1) de son assise et enfoncer le raccord mâle complètement dans le raccord femelle (le plus loin possible).

1. Avec un mouvement ferme et rapide, extraire le raccord mâle du raccord femelle.

Teneur en soufre du carburant

La périodicité de vidange de l'huile moteur est indiquée dans cette section. Toutefois, le carburant disponible locale-ment peut présenter une haute teneur en soufre, auquel cas la périodicité de vidange d'huile moteur sera modifiée comme suit:

Teneur en soufre Périodicité de vidange
Inférieure à 0.5 % Périodicité normale
0.5 - 1.0 % Divisée par 2
Supérieure à 1.0 % Divisée par 4

ATTENTION: L'utilisation de carburant avec une teneur en soufre supérieure à 1.3 % est déconseillée

Correct

	QUANTITÉ	PRODUITS NEW HOLLAND AGRICULTURE RECOMMANDÉS	SPÉCIFICATIONS NEW HOLLAND AGRICULTURE	SPÉCIFICATIONS INTERNATIONALES
Réfrigérant du climatiseur	650 g (23 oz) --R1	34

AVIS: L'utilisation de carburant avec une teneur en soufre supérieure à 50 mg/kg (50 ppm ou 0.005%) est déconseillée.

MOTEUR

Moteur - Remplacer

1. Toutes les 1200 heures de travail, vous devez vous rendre chez le concessionnaire pour faire remplacer le filtre de décharge à l'intérieur du carter (1).
