Typ produktu	Poľnohospodársky traktor
Značka	Case
Model	Farmall 105U
Výkon motora	105 k (78 kW)
Kapacita palivovej nádrže	približne 150 l
Typ paliva	Nafta (sledovať obsah síry)
Prevodovka	12 rýchlostí vpred / 12 vzad (PowerShuttle)
Rozmery (d x š x v)	približne 4,5 m x 2,1 m x 2,7 m
Pohotovostná hmotnosť	približne 4 500 kg
Brzdy	Hydraulické kotúčové brzdy
Odpruženie	Odpružená predná náprava (voliteľné)
Vývodový hriadeľ (PTO)	540 / 1000 ot/min
Nosnosť zadného zdviháka	približne 4 500 kg
Chladivo klimatizácie	R134a, 650 g
Údržba motora	Výmena motorového oleja: interval podľa obsahu síry v palive (normálny, delený 2 alebo 4)
Filter únikov (blow-by)	Výmena každých 1200 hodín u predajcu
Hydraulické spojky	Typ Diverter, pripojenie/odpojenie s plastovou sponou
Predné pneumatiky	14.9R28 (štandard)
Zadné pneumatiky	18.4R38 (štandard)
Opraviteľnosť	Dostupnosť dielov cez sieť Case IH
Bezpečnosť	Dodržiavajte pokyny pre hydraulické pripojenie a údržbu

Často kladené otázky - Farmall 105U Case

Aký motorový olej odporúčate pre Farmall 105U?

New Holland Agriculture odporúča olej v súlade s ich špecifikáciami. Interval výmeny závisí od obsahu síry v palive: normálny, ak <0,5 %, delený 2, ak 0,5-1,0 %, delený 4, ak >1,0 %. Vyhýbajte sa obsahu síry >1,3 %.

Ako pripojiť hydraulické vedenia Diverter?

Uistite sa, že plastová spona (1) je v drážke a krúžok (2) sa voľne pohybuje. Zatlačte samčí konektor do samičieho, kým spona nedosadne na samičiu časť. Pripojenie je zaistené.

Aký typ chladiva sa používa v klimatizácii?

Chladivo je R134a, množstvo 650 g (23 oz). Na doplnenie používajte len tento typ.

Kedy vymeniť filter únikov (blow-by) motora?

Filter vnútri skrine (1) sa musí vymeniť každých 1200 hodín prevádzky. Navštívte predajcu.

Aká je kapacita palivovej nádrže?

Približne 150 litrov. Dávajte pozor na obsah síry v naftovej nádrži: odporúča sa neprekročiť 50 mg/kg (0,005 %).

Ako odpojiť vedenia Diverter?

Pomocou skrutkovača odtlačte sponu (1) z jej miesta, úplne zatlačte samčí konektor, potom ho rýchlym pohybom vytiahnite.

Aké pneumatiky sú namontované na Farmall 105U?

Štandardne: predné pneumatiky 14.9R28 a zadné 18.4R38. Iné rozmery môžu byť k dispozícii ako voliteľná výbava.

Aký je výkon motora?

Farmall 105U dosahuje 105 koní (78 kW) pri menovitých otáčkach.

Ako nastaviť polohu sedadla vodiča?

Sedadlo je nastaviteľné na výšku a sklon. Použite páky pod sedadlom. Viac podrobností nájdete v návode.

Čo robiť v prípade poruchy klimatizácie?

Skontrolujte hladinu chladiva R134a. Ak je nízka, doplňte 650 g. Nepoužívajte iný typ. Ak problém pretrváva, obráťte sa na predajcu.

NÁVOD NA OBSLUHU Farmall 105U Case

Pokyny na pripojenie hydraulických spojov "Diverter"

UPOZORNENIE: pred začiatkom a po ukončení nižšie uvedených úkonov vždy skontrolujte, či sú správne zapojené príslušné koncovky hydraulického systému.

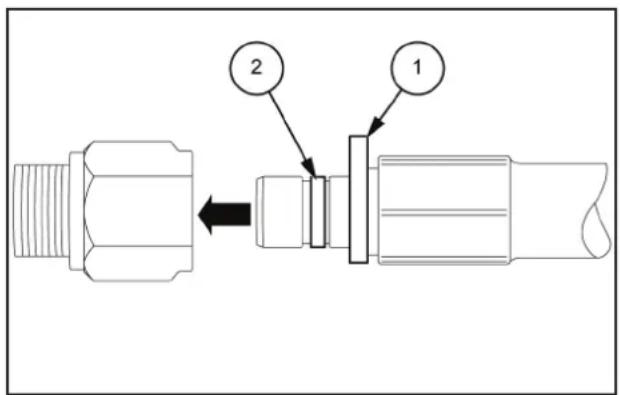

1. Uistite sa, že plastová príchytka (1) je umiestnená v drážke a plastový poistný krúžok (2) sa voľne pohybuje v sedle.

1. Teraz je spoj pevný a nemôže sa uvol'nit'.

Pokyny na odpojenie hydraulických spojov "Diverter"

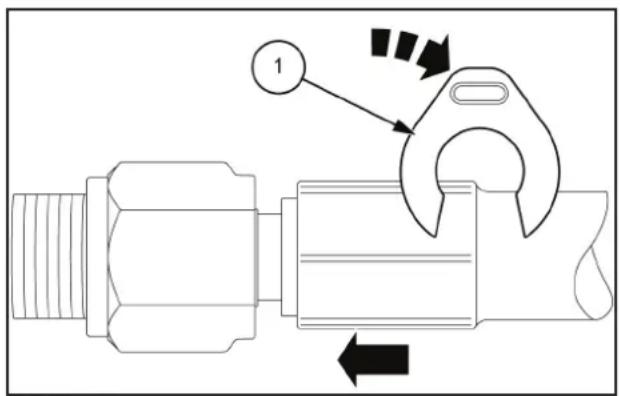

1. Pomocou skrutkovača vypáčte príchytku (1) zo sedla a zatlačte samčiu koncovku do samičej koncovky až na doraz.

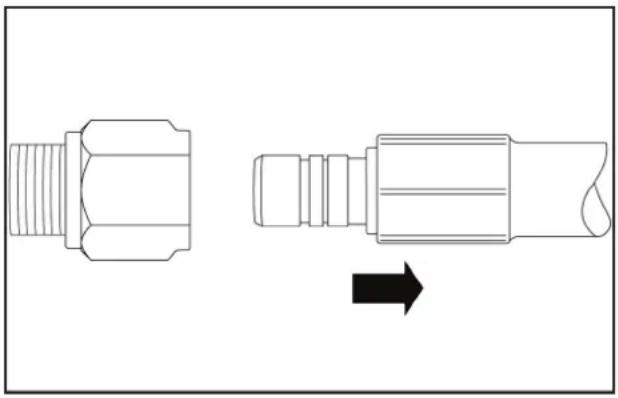

1. Pevne uchopte samčiu koncovku a rázne ju vytiah-nite zo samičej koncovky.

Interval výmeny motorového oleja je uvedený v tejto kapitole. Dostupné miestne palivo však môže mať vysoký obsah síry; v takom prípade upravte interval výmeny motorového oleja a filtrov takto:

Obsah síry Interval výmeny oleja
Menej ako 0.5 % Normálny
0.5 - 1.0 % Polovica normálneho
Viac ako 1.0 % Štvrtina normálneho

POZOR: Nepoužívajte palivo s obsahom síry vyšším ako 1.3 %

Opravte

	MNOŽSTVO	ODPORÚČANÉ NEW HOLLAND AGRICULTURE PRODUKTY	ŠPECIFIKÁCIE NEW HOLLAND AGRICULTURE	MEDZINÁ-RODNÁ ŠPECIFIKÁCIA
Chladiace médium klimatizácie	650 g (23 oz) --R134

UPOZORNENIE: Nepoužívajte palivo s obsahom síry vyšším ako 50 mg/kg (50 ppm alebo 0.005%).

MOTOR

Motor - Výmena

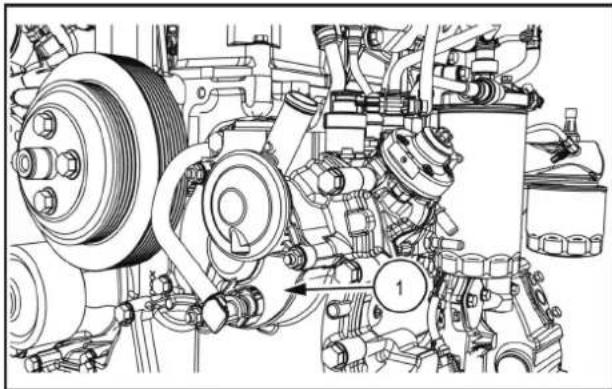

1. Vždy po 1200 hodinách práce chod'te k svojmu dealerovi a dajte si vymenit filter kl'ukovej skrine pod karterom (1).
