Toote tüüp	Põllutraktori
Mark	Case
Mudel	Farmall 105U
Mootori võimsus	105 hj (78 kW)
Kütusepaagi maht	umbes 150 L
Kütuse tüüp	Diisel (väävlisisaldust jälgida)
Käigukast	12 käiku edasi / 12 tagasi (PowerShuttle)
Mõõtmed (p x l x k)	umbes 4,5 m x 2,1 m x 2,7 m
Tühikaal	umbes 4 500 kg
Pidurid	Hüdraulilised ketaspidurid
Vedrustus	Vedrustatud esisild (valikuline)
Jõuvõtuvõll (PTO)	540 / 1000 p/min
Tagumise tõstuki tõstevõime	umbes 4 500 kg
Kliimaseadme külmaaine	R134a, 650 g
Mootori hooldus	Mootoriõli vahetus: intervall sõltuvalt kütuse väävlisisaldusest (tavaline, jagatud 2-ga või 4-ga)
Lekkefilter (blow-by)	Vahetus iga 1200 töötunni järel edasimüüja juures
Hüdraulikaliitmikud	Diverter tüüp, ühendamine/lahtiühendamine plastikklambriga
Esirehvid	14.9R28 (standard)
Tagarehvid	18.4R38 (standard)
Remonditavus	Varuosad saadaval Case IH võrgustiku kaudu
Ohutus	Järgida hüdraulikaühenduse ja hoolduse juhiseid

Korduma kippuvad küsimused - Farmall 105U Case

Millist mootoriõli soovitatakse Farmall 105U jaoks?

New Holland Agriculture soovitab nende spetsifikatsioonidele vastavat õli. Õlivahetuse intervall sõltub kütuse väävlisisaldusest: tavaline, kui <0,5%, jagatud 2-ga, kui 0,5-1,0%, jagatud 4-ga, kui >1,0%. Vältige väävlisisaldust üle 1,3%.

Kuidas ühendada Diverter-hüdraulikatorusid?

Veenduge, et plastikklamber (1) on soones ja et rõngas (2) liigub vabalt. Suruge isasliitmik emasliitmikusse, kuni klamber toetub vastu emast. Ühendus on kindel.

Mis tüüpi külmaaine on kliimaseadmel?

Külmaaine on R134a, kogus 650 g (23 oz). Kasutage ainult seda tüüpi täitmiseks.

Millal vahetada mootori lekkefilter (blow-by)?

Filter karteri sees (1) tuleb vahetada iga 1200 töötunni järel. Pöörduge edasimüüja poole.

Kui suur on kütusepaagi maht?

Umbes 150 liitrit. Pöörake tähelepanu diisli väävlisisaldusele: soovitatav mitte ületada 50 mg/kg (0,005%).

Kuidas Diverter-torusid lahti ühendada?

Kasutage kruvikeerajat, et tõsta klamber (1) oma istmelt, suruge isasliitmik täielikult sisse, seejärel tõmmake järsu liigutusega välja.

Millised rehvid on Farmall 105U-l?

Standardina: esirehvid 14.9R28 ja tagarehvid 18.4R38. Muid mõõtmeid võib olla saadaval valikuliselt.

Kui suur on mootori võimsus?

Farmall 105U arendab nimipööretel 105 hobujõudu (78 kW).

Kuidas reguleerida juhiistme asendit?

Iste on reguleeritav kõrguse ja kaldenurga osas. Kasutage istme all olevaid hoobasid. Lisateabe saamiseks vaadake käsiraamatut.

Mida teha kliimaseadme rikke korral?

Kontrollige R134a külmaaine taset. Kui madal, täitke 650 g-ga. Ärge kasutage muud tüüpi. Kui probleem püsib, pöörduge edasimüüja poole.

KASUTUSJUHEND Farmall 105U Case

Juhised hüdrotorude "Diverter" ühendamiseks

TÄHTIS: Enne ja pärast allpool kirjeldatud toiminguid kontrollige alati, et hüroühendused on õigesti ühendatud.

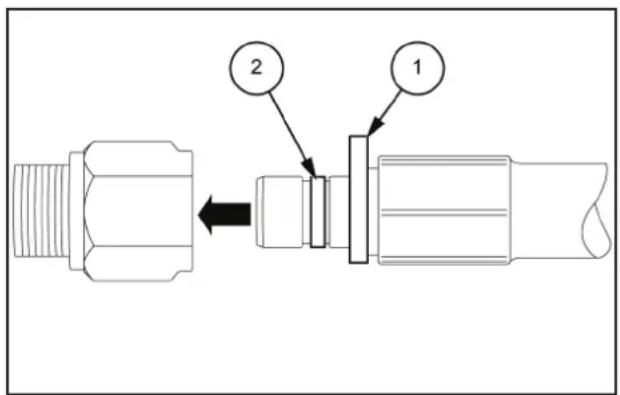

1. Kontrollige, et plastikust kinnitusklamber (1) asub soones ja plastikust vabastusrõngas (2) liiguks va-balt oma pesas.
2. Lükake haaratav kinnitus haaravale kinnitusele, kuni kinnitusklamber (1) toetub vastu haaravat kinnitust.
3. Nüüd on kinnitus fikseeritud ja ei saa lahti tulla.

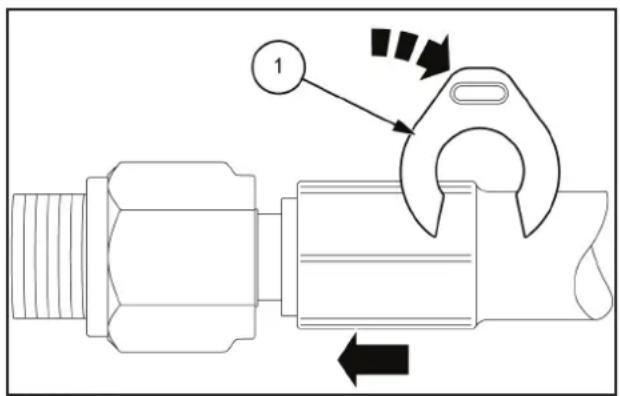

1. Kasutades kruvikeerajat, kangutage kinnitusklamber (1) oma pesast välja ja lükake haaratav kinnitus täielikult haaravale kinnitusele nii kaugele, kui see läheb.

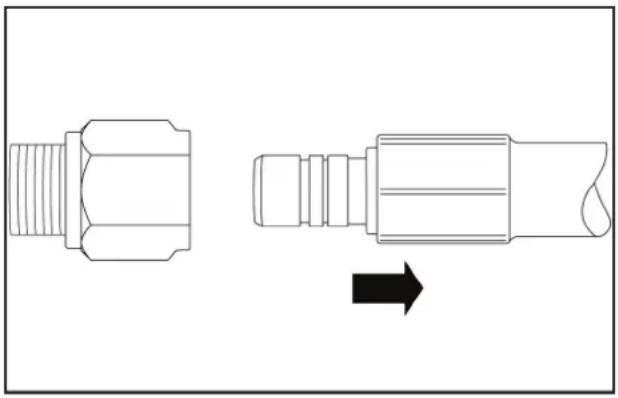

1. Tõmmake kindla järsu liigutusega haaratav kinnitus haaravalt kinnituselt ära.

Selles alajaotises on ära toodud mootoriöli vahetamise intervall. Kuid kui piirkonnas kasutatakse kõrge väävlisisaldusega kütust, võib olla vajalik vahetada mootoriöli ja filtrit sagedamini:

Väävlisisaldus Ölivahetuse periood
Vähem kui 0.5 % Normaalne
0.5 - 1.0 % Pool tavalisest
Rohkem kui 1.0 % Veerand tavalisest

TÄHELEPANU: Vältige kütuse kasutamist, mille väävlisisaldus on suurem kui 1.3 %

Õigus

	KOGUS	FIRMA NEW HOLLAND AGRICULTURE SOOVITATUD TOOTED	SPETSIFIKATSIOON NEW HOLLAND AGRICULTURE	RAHVUSVAHELINE SPETSIFIKAT-SIOON
Konditsioneeri jahutusvedelik	650 g (23 oz) --R134

TÄHTIS: Vältige kütuse kasutamist, mille väävlisisaldus on suurem kui 50 mg/kg (50 ppm või 0.005%).

ENGINE (MOOTOR)

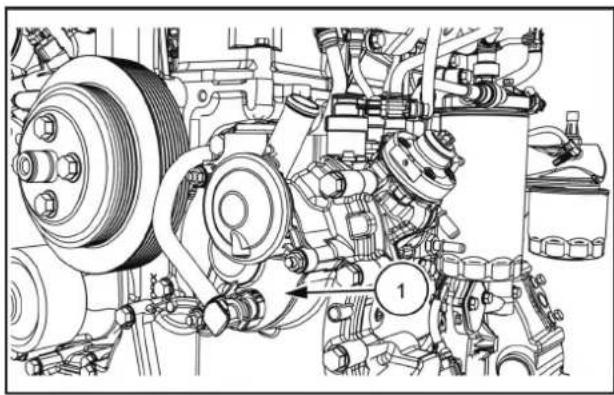

1. Pöörduge iga 1200 töötunni järel teenindusse, et va- hetada välja karteris olev karterigaasi filter (1).

Kõik õigused kaitstud. Selle trükise tekstide või jooniste üksköik milliste osade kopeerimine on keelatud.
