Farmall 105U - Traktor Case - Bezplatný návod k obsluze

Typ produktu	Zemědělský traktor
Značka	Case
Model	Farmall 105U
Výkon motoru	105 koní (78 kW)
Objem palivové nádrže	Přibližně 150 l
Druh paliva	Nafta (sledovat obsah síry)
Převodovka	12 rychlostí vpřed / 12 vzad (PowerShuttle)
Rozměry (d x š x v)	Přibližně 4,5 m x 2,1 m x 2,7 m
Hmotnost prázdného	Přibližně 4 500 kg
Brzdy	Hydraulické kotoučové brzdy
Odpružení	Odpružená přední náprava (volitelně)
Vývodový hřídel (PTO)	540 / 1000 ot./min
Nosnost zadního závěsu	Přibližně 4 500 kg
Chladivo klimatizace	R134a, 650 g
Údržba motoru	Výměna oleje: interval podle obsahu síry v palivu (normální, děleno 2 nebo 4)
Filtr odluhu (blow-by)	Výměna každých 1200 hodin u prodejce
Hydraulické spojky	Typ Diverter, připojení/odpojení s plastovým klipem
Přední pneumatiky	14.9R28 (standard)
Zadní pneumatiky	18.4R38 (standard)
Opravitelnost	Díly dostupné prostřednictvím sítě Case IH
Bezpečnost	Dodržujte pokyny pro hydraulické připojení a údržbu

Často kladené otázky - Farmall 105U Case

Jaký motorový olej doporučit pro Farmall 105U?

New Holland Agriculture doporučuje olej odpovídající jejich specifikacím. Interval výměny závisí na obsahu síry v palivu: normální, pokud <0,5 %, děleno 2, pokud 0,5-1,0 %, děleno 4, pokud >1,0 %. Vyvarujte se obsahu síry >1,3 %.

Jak připojit hydraulické hadice Diverter?

Ujistěte se, že plastový klip (1) je v drážce a kroužek (2) se volně pohybuje. Zatlačte samec do samice, dokud klip nedosedne na samici. Spojení je zajištěno.

Jaký typ chladiva pro klimatizaci?

Chladivo je R134a, množství 650 g (23 oz). K doplňování používejte pouze tento typ.

Kdy vyměnit filtr odluhu (blow-by) motoru?

Filtr uvnitř skříně (1) musí být vyměněn každých 1200 hodin provozu. Navštivte prodejce.

Jaký je objem palivové nádrže?

Přibližně 150 litrů. Pozor na obsah síry v naftě: doporučuje se nepřekračovat 50 mg/kg (0,005 %).

Jak odpojit hydraulické hadice Diverter?

Pomocí šroubováku odstraňte klip (1) z jeho sedla, zcela zatlačte samec, poté rychlým pohybem vytáhněte.

Jaké pneumatiky jsou namontovány na Farmall 105U?

Standardně: přední pneumatiky 14.9R28 a zadní 18.4R38. Jiné rozměry mohou být k dispozici jako volitelné.

Jaký je výkon motoru?

Farmall 105U vyvine 105 koní (78 kW) při jmenovitých otáčkách.

Jak nastavit polohu sedadla řidiče?

Sedadlo je nastavitelné na výšku a sklon. Použijte páky pod sedadlem. Podrobnosti naleznete v návodu.

Co dělat v případě poruchy klimatizace?

Zkontrolujte hladinu chladiva R134a. Pokud je nízká, doplňte 650 g. Nepoužívejte jiný typ. Pokud problém přetrvává, obraťte se na svého prodejce.

NÁVOD K OBSLUZE Farmall 105U Case

Pokyny k připojení hydraulického potrubí "Diverter"

UPOZORNĚNÍ: před provedením níže uvedených operací se vždy ujištujte, zda jsou správně připojeny příslušné hydraulické připoje.

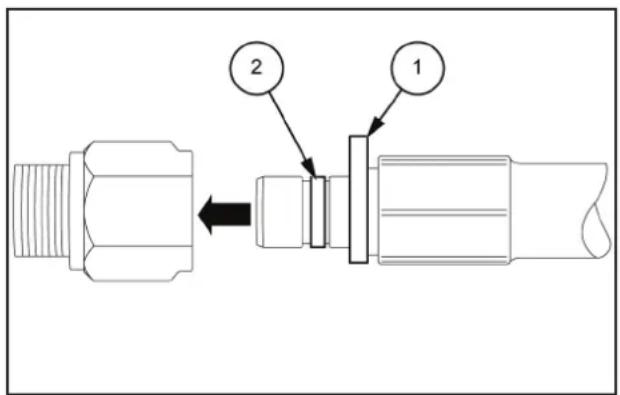

1. Přesvědčte se, zda je plastová spona sestavy (1) umístěná v drážce a zda se plastový uvolňovací kroužek (2) volně pohybuje ve svém sedle.

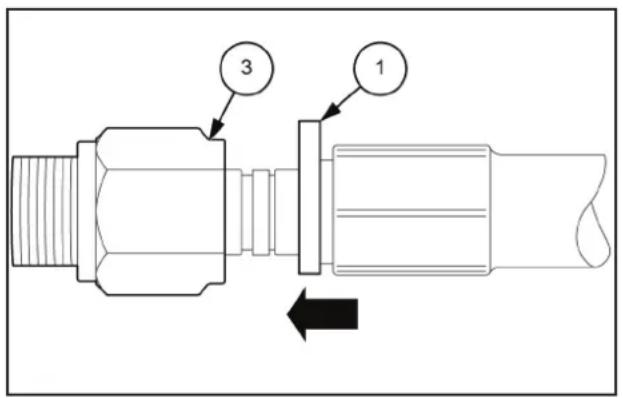

1. Zasuňte samčí spojku do samičí spojky tak, aby se spona sestavy (1) opřela o samičí spojku.

2. Tak je zaručeno bezpečné připojení, jenž se nemůže uvolnit.

Pokyny k odpojení hydraulického potrubí "Diverter"

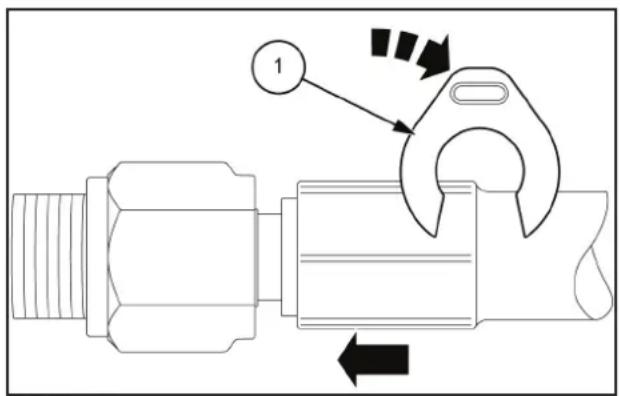

1. Použitím šroubováku vytáhněte sponu sestavy (1) ze svého sedla a zatlačte samčí spojku plně do samičí spojky až nadoraz.

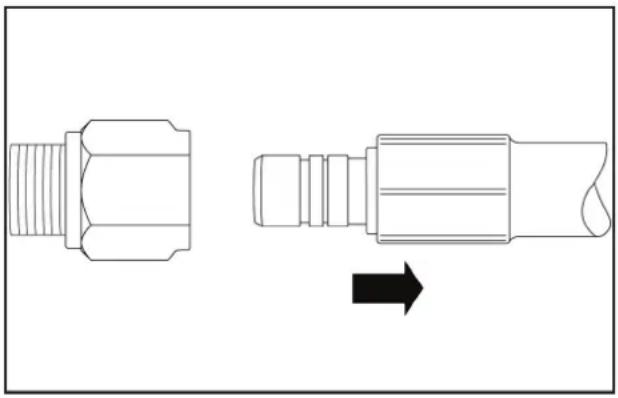

1. Pomocí pevného a rázného pohybu vytáhněte samčí spojku ze samičí spojky.

Intervaly výměny motorového oleje jsou uvedeny v této kapitole. Místně dostupná nafta může však mít vysoký obsah síry; v tom případě byste měli upravit interval výměny motorového oleje (jak je uvedeno v této kapitole) takto:

Obsah síry Období pro výměnu oleje
Méně než 0.5 % Normální
0.5 - 1.0 % Polovina normální doby
Více než 1.0 % Čtvrtina normální doby

POZOR: Nepoužívejte palivo s obsahem síry vyšším než 1.3 %

Právo

	MNOŽSTVÍ	DOPORUČENÉ NEW HOLLAND AGRICULTURE VÝROBKY	SPECIFIKACE NEW HOLLAND AGRICULTURE	MEZINÁRODNÍ SPECIFIKACE
Chladivo klimatizace	650 g (23 oz) --R134

UPOZORNĚNÍ: Nepoužívejte palivo s obsahem síry vyšším než 50 mg/kg (50 ppm nebo 0.005%).

MOTOR

Motor - Výměna

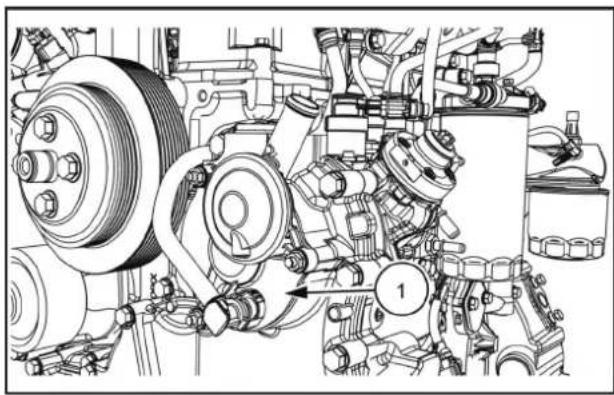

1. Po každých 1200 hodinách provozu požádejte prodejce o provedení výměny oddychového filtru „Blowby“ v karteru (1).

Všechna práva vyhrazena. Reprodukce kterékoli části textu nebo obrázku této publikace je zakázána.
