Тип продукт	Селскостопански трактор
Марка	Case
Модел	Farmall 105U
Мощност на двигателя	105 к.с. (78 kW)
Капацитет на горивния резервоар	около 150 L
Вид гориво	Дизел (следете съдържанието на сяра)
Трансмисия	12 предни / 12 задни скорости (PowerShuttle)
Размери (Д x Ш x В)	около 4,5 m x 2,1 m x 2,7 m
Тегло на празно	около 4 500 kg
Спирачки	Хидравлични дискови спирачки
Окачване	Преден мост с окачване (опция)
Задвижване от вала (PTO)	540 / 1000 об/мин
Капацитет на задния повдигач	около 4 500 kg
Хладилен агент за климатик	R134a, 650 g
Поддръжка на двигателя	Смяна на двигателно масло: интервал според съдържанието на сяра в горивото (нормален, разделен на 2 или на 4)
Филтър за продухване (blow-by)	Подмяна на всеки 1200 часа при дилър
Хидравлични съединители	Тип Diverter, свързване/разединяване с пластмасова скоба
Предни гуми	14.9R28 (стандарт)
Задни гуми	18.4R38 (стандарт)
Ремонтопригодност	Налични части чрез мрежата на Case IH
Безопасност	Следвайте инструкциите за хидравлично свързване и поддръжка

Често задавани въпроси - Farmall 105U Case

Какво двигателно масло се препоръчва за Farmall 105U?

New Holland Agriculture препоръчва масло, отговарящо на техните спецификации. Периодичността на смяна зависи от съдържанието на сяра в горивото: нормална, ако <0,5%, разделена на 2, ако 0,5-1,0%, разделена на 4, ако >1,0%. Избягвайте съдържание на сяра >1,3%.

Как да свържете хидравличните маркучи Diverter?

Уверете се, че пластмасовата скоба (1) е в жлеба и пръстенът (2) се движи свободно. Натиснете мъжкия съединител в женския, докато скобата опре в женския. Свързването е сигурно.

Какъв е типът хладилен агент за климатика?

Хладилният агент е R134a, количество 650 g (23 oz). Използвайте само този тип за презареждане.

Кога да смените филтъра за продухване (blow-by) на двигателя?

Филтърът вътре в картера (1) трябва да се смени на всеки 1200 часа работа. Отидете при дилъра.

Какъв е капацитетът на горивния резервоар?

Около 150 литра. Внимавайте за съдържанието на сяра в дизела: препоръчително е да не надвишава 50 mg/kg (0,005%).

Как да разедините маркучите Diverter?

Използвайте отвертка, за да отдалечите скобата (1) от седалката ѝ, натиснете напълно мъжкия съединител, след което го извадете с рязко движение.

Какви гуми са монтирани на Farmall 105U?

По стандарт: предни гуми 14.9R28 и задни 18.4R38. Други размери може да са налични като опция.

Каква е мощността на двигателя?

Farmall 105U развива 105 к.с. (78 kW) при номинална скорост.

Как да регулирате позицията на седалката на водача?

Седалката е регулируема по височина и наклон. Използвайте лостовете под седалката. За повече подробности вижте ръководството.

Какво да направите при неизправност на климатика?

Проверете нивото на хладилен агент R134a. Ако е ниско, презаредете с 650 g. Не използвайте друг тип. Ако проблемът продължи, се консултирайте с вашия дилър.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Farmall 105U Case

Допълнение към ръководството за експлоатация и поддръжка 84495704 - 84498928

РАБОТНИ ОПЕРАЦИИ

Указания за свързване на хидравличните тръби "Diverter"

БЕЛЕЖКА: преди и след извършване на описаните тук долу действия, винаги проверявайте дали съответните хидравлични куплунги са свързани правилно.

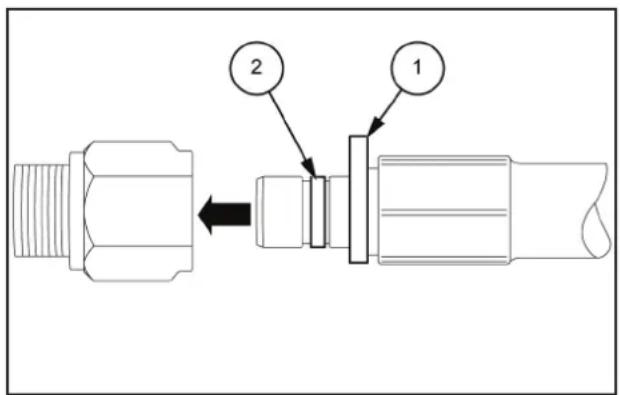

1. Проверете дали пластмасовата свързваща скоба (1) е разположена в жлеба и дали пластмасовия освобождаващ пръстен (2) се движи свободно в леглото си.
2. Натиснете "мъжкия" куплунг в "женския" такъв, докато свързващата скоба (1) легне на мястото си срещу "женския" куплунг.
3. В това положение връзката е сигурна и не може да се разедини.

Указания за разединяване на хидравличните тръби "Diverter"

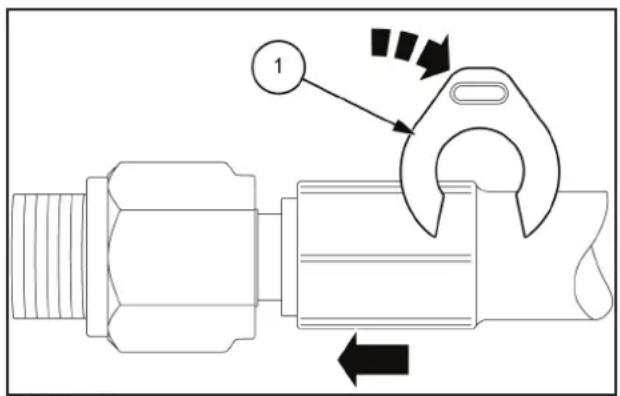

1. Използвайки отвертка, повдигнете свързващата скоба (1) от леглото й и натиснете "мъжкия" куплунг докрай в "женския" такъв, колкото се може по-навътре.

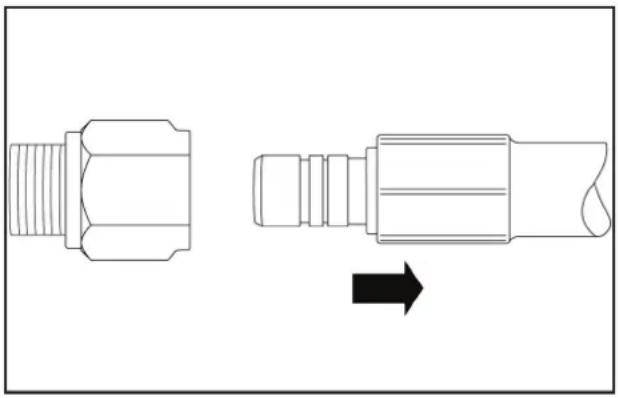

1. С рязко, остро движение, издърпайте "мъжкия" от "женския" куплунге.

В тази глава е дадена честотата за смяна на маслото. Въпреки това обаче, наличните в дадена област горива могат да имат високо съдържание на сяра, в който случай периодът за смяна на двигателното масло (според отбелязаното в този раздел) трябва да бъде променен както следва:

Съдържание на сяра Период за смяна на маслото
По-малко от 0.5 % Нормален
0.5 - 1.0 % На половина от нормалния
Повече от 1.0 % Една-четвърт от нормалния

ВНИМАНИЕ: Избягвайте използването на гориво със съдържание на сяра по-високо от 1.3 %

Коригирайте

	КОЛИЧЕСТВО	ПРЕПОРЪЧВАНИNEW HOLLANDAGRICULTUREИЗДЕЛИЯ	СПЕЦИФИКА-ЦИЯ NEW HOL-LANDAGRICULTURE	МЕЖДУНА-РОДНА СПЕ-ЦИФИКАЦИЯ
Охлаждащ агентклиматик	650 g (23 oz) --R134

БЕЛЕЖКА: Избягвайте използването на гориво със съдържание на сяра по-високо от 50 mg/kg (50 ppm или 0.005%).

ДВИГАТЕЛ

Двигател - Подмяна

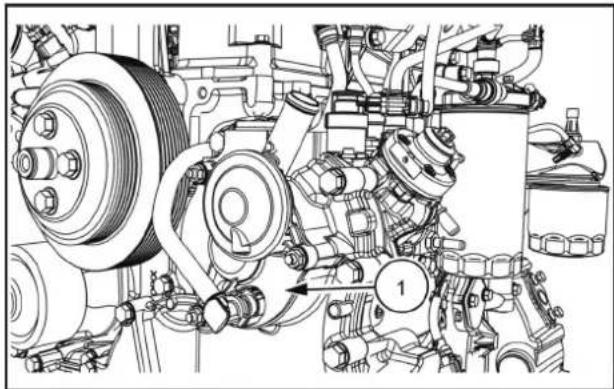

1. На всеки 1200 часа работа, отидете при дильра си за смяна на филтъра-отдушник в картера (1).
