Farmall 105U - Traktors Case - Bezmaksas lietošanas instrukcija

Produkta tips	Lauksaimniecības traktors
Marka	Case
Modelis	Farmall 105U
Dzinēja jauda	105 ZS (78 kW)
Degvielas tvertnes tilpums	aptuveni 150 L
Degvielas tips	Dīzelis (jāuzrauga sēra saturs)
Transmisija	12 ātrumi uz priekšu / 12 atpakaļ (PowerShuttle)
Izmēri (garums x platums x augstums)	aptuveni 4,5 m x 2,1 m x 2,7 m
Tukšmasa	aptuveni 4 500 kg
Bremzes	Hidrauliskās disku bremzes
Piekare	Priekšējā piekare (opcija)
Jaudas noņemšanas vārpsta (JNV)	540 / 1000 apgr/min
Aizmugurējā pacēlāja kapacitāte	aptuveni 4 500 kg
Gaisa kondicionēšanas dzesēšanas šķidrums	R134a, 650 g
Dzinēja apkope	Motoreļļas maiņa: intervāls atkarībā no degvielas sēra satura (normāls, dalīts ar 2 vai 4)
Noplūdes filtrs (blow-by)	Nomainīt ik pēc 1200 stundām pie pilnvarotā izplatītāja
Hidrauliskie savienotāji	Diverter tips, pievienošana/atvienošana ar plastmasas klipsi
Priekšējās riepas	14.9R28 (standarta)
Aizmugurējās riepas	18.4R38 (standarta)
Remontējamība	Rezerves daļas pieejamas caur Case IH tīklu
Drošība	Ievērot hidraulisko pieslēgšanas un apkopes norādījumus

Bieži uzdotie jautājumi - Farmall 105U Case

Kādu motoreļļu ieteikt Farmall 105U?

New Holland Agriculture iesaka eļļu, kas atbilst viņu specifikācijām. Maiņas biežums ir atkarīgs no degvielas sēra satura: normāls, ja <0,5%, dalīts ar 2, ja 0,5-1,0%, dalīts ar 4, ja >1,0%. Izvairieties no sēra satura >1,3%.

Kā pievienot Diverter hidrauliskās šļūtenes?

Pārliecinieties, ka plastmasas klipsis (1) ir rievā un ka gredzens (2) brīvi kustas. Iespiediet vītņoto savienotāju sievišķajā līdz klipsis atduras pret sievišķo. Savienojums ir drošs.

Kāds ir gaisa kondicioniera dzesēšanas šķidruma tips?

Šķidrums ir R134a, daudzums 650 g (23 oz). Uzpildei izmantojiet tikai šo tipu.

Kad nomainīt dzinēja noplūdes filtru (blow-by)?

Filtrs kartera iekšpusē (1) jānomaina ik pēc 1200 darba stundām. Dodieties pie pilnvarotā izplatītāja.

Kāda ir degvielas tvertnes ietilpība?

Aptuveni 150 litri. Uzmanīgi ar dīzeļdegvielas sēra saturu: ieteicams nepārsniegt 50 mg/kg (0,005%).

Kā atvienot Diverter šļūtenes?

Izmantojiet skrūvgriezi, lai atvirzītu klipsi (1) no tā vietas, pilnībā iespiediet vītņoto savienotāju, tad strauji izvelciet.

Kādas riepas ir uzstādītas Farmall 105U?

Standarta: priekšējās riepas 14.9R28 un aizmugurējās 18.4R38. Citi izmēri var būt pieejami pēc izvēles.

Kāda ir dzinēja jauda?

Farmall 105U attīsta 105 zirgspēkus (78 kW) pie nominālā apgriezienu skaita.

Kā noregulēt vadītāja sēdekļa pozīciju?

Sēdeklis ir regulējams augstumā un slīpumā. Izmantojiet sviras zem sēdekļa. Sīkāku informāciju skatiet rokasgrāmatā.

Ko darīt gaisa kondicioniera darbības traucējumu gadījumā?

Pārbaudiet R134a šķidruma līmeni. Ja zems, uzpildiet ar 650 g. Neizmantojiet citu tipu. Ja problēma turpinās, konsultējieties ar savu pilnvaroto izplatītāju.

LIETOŠANAS INSTRUKCIJA Farmall 105U Case

Hidraulisko cauruju novaditaja "Diverter" pievienošanas instrukcijas

NORĀDĪJUMS: pirms un pēc zemāk aprakstīto darbību veikšanas vienmēr pārbaudiet, vai ir pareizi pievienoti attiecīgie hidraulisko savienojumu stiprinājumi.

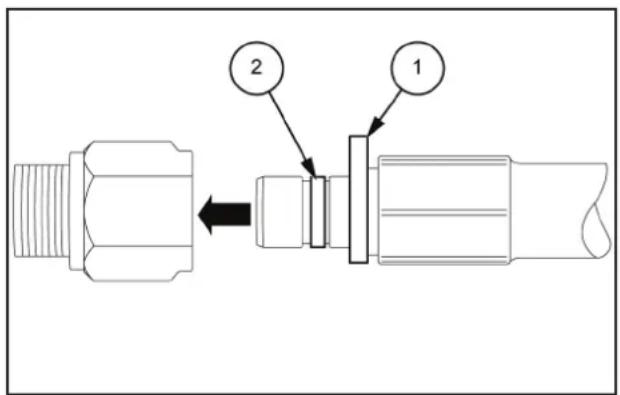

1. Pārbaudiet, vai plastmasas salikšanas spaile (1) ir ievietota gropē un plastmasas atlaišanas gredzens (2) brīvi griežas savā ligzdā.
2. Stumiet ārējo stiprinājumu iekšējā stiprinājumā, līdz salikšanas spaile (1) atduras pret iekšējo stiprinājumu.
3. Šajā brīdī savienojums ir nostiprināts un tas nevar klūt valīgs.

Hidraulisko cauruju novaditaja “Diverter” atvienošanas instrukcijas

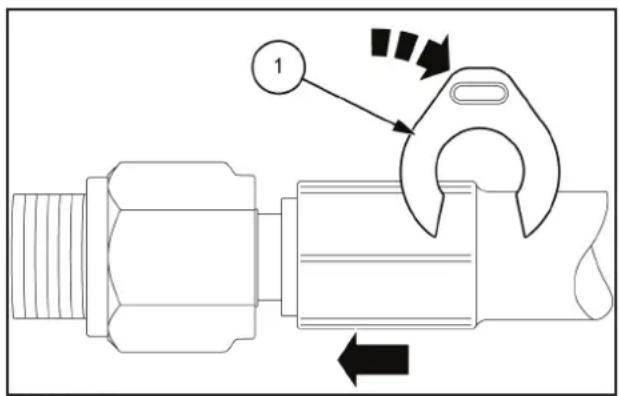

1. Izmantojot skrūvgriezi, izceliet salikšanas spaili (1) no ligzdas un stumiet ārējo stiprinājumu līdz galam iekšējā stiprinājumā.

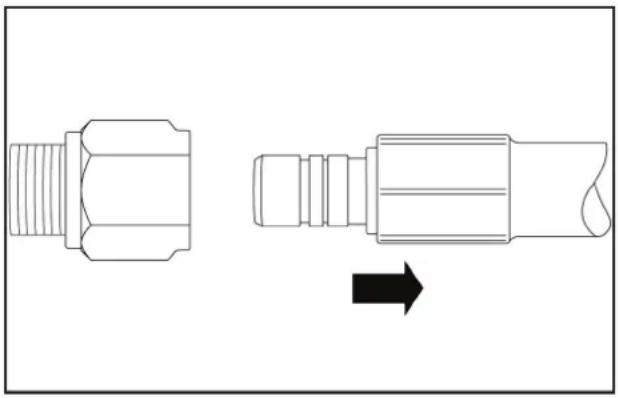

1. Ar stingru, asu kustību izvelciet ārējo stiprinājumu no iekšējā.

Šajā sadaļā norādīts dzinēja ellas mainīšanas biežums. Tomēr dažās valstīs pieejamai degvielai var būt augsts sēra saturs; šādā gadījumā motorellas un filtra maiņas periods (kā norādīts šajā sadaļā) jāpielāgo šādi:

Sēra saturs Ellas maiņas periods
Mazāks par 0.5 % Normāls
0.5 - 1.0 % Puse no normāla
Lielāks par 1.0 % Ceturtdaļa no normāla

UZMANĪBU: Nelietojiet degvielu, kuras sēra saturs ir lielāks par 1.3 %

Labot

	DAUDZUMS	IETEICAMIE NEW HOLLAND AGRICULTURE PRODUKTI	SPECIFIKĀCIJA NEW HOLLAND AGRICULTURE	STARPTAUTISKĀ SPECIFIKĀ-CIJA
Gaisa kondicionēšanas dzesēšanas viela	650 g (23 oz) --R134

NORĀDĪJUMS: Nelietojiet degvielu, kuras sēra saturs ir lielāks par 50 mg/kg (50 ppm vai 0.005%).

DZINĚJS

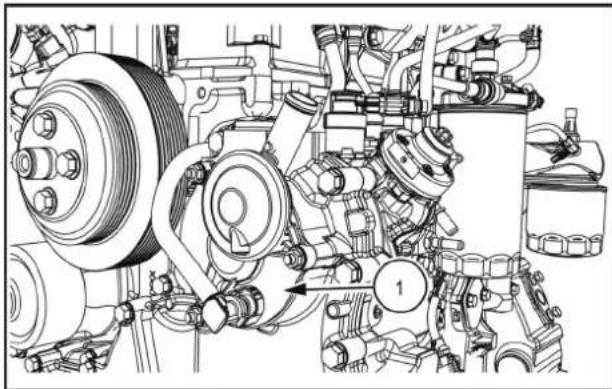

Dzinējs - Nomainīt

1. Ik pēc 1200 darbības stundām dodieties pie tirdzniecības pārstāvja, lai nomainītu izpūšanas filtru karterī (1).

Visas tiesības paturētas. Šajā dokumentā ietverto tekstu vai ilustrācijas nedrīkst atveidot.
