Farmall 105U - Traktor Case - Ingyenes használati útmutató

Termék típusa	Mezőgazdasági traktor
Márka	Case
Modell	Farmall 105U
Motor teljesítmény	105 LE (78 kW)
Üzemanyagtartály kapacitása	kb. 150 L
Üzemanyag típusa	Dízel (figyelni kell a kéntartalomra)
Sebességváltó	12 előre / 12 hátra (PowerShuttle)
Méretek (H x Sz x M)	kb. 4,5 m x 2,1 m x 2,7 m
Saját tömeg	kb. 4 500 kg
Fékrendszer	Hidraulikus tárcsafékek
Felfüggesztés	Első felfüggesztett tengely (opció)
Tápáramvétel (TÁV)	540 / 1000 ford./perc
Hátsó emelő kapacitása	kb. 4 500 kg
Klíma hűtőközeg	R134a, 650 g
Motor karbantartás	Motorolajcsere: intervallum az üzemanyag kéntartalma szerint (normál, felezett vagy negyedelt)
Blow-by szűrő	Cseréje 1200 óránként a márkakereskedőnél
Hidraulikus csatlakozók	Diverter típus, csatlakoztatás/leválasztás műanyag kapoccsal
Első gumiabroncsok	14.9R28 (normál)
Hátsó gumiabroncsok	18.4R38 (normál)
Javíthatóság	Alkatrészek elérhetők a Case IH hálózaton keresztül
Biztonság	Kövesse a hidraulikus csatlakoztatási és karbantartási utasításokat

Gyakran ismételt kérdések - Farmall 105U Case

Milyen motorolajat ajánlanak a Farmall 105U-hoz?

A New Holland Agriculture a specifikációiknak megfelelő olajat ajánl. Az olajcsere gyakorisága az üzemanyag kéntartalmától függ: normál, ha <0,5%, felezett, ha 0,5-1,0%, negyedelt, ha >1,0%. Kerülje a >1,3% kéntartalmat.

Hogyan kell csatlakoztatni a Diverter hidraulikus vezetékeket?

Győződjön meg arról, hogy a műanyag kapocs (1) a horonyban van, és a gyűrű (2) szabadon mozog. Nyomja be a hím csatlakozót a nősténybe, amíg a kapocs a nőstényhez nem ér. A csatlakozás biztonságos.

Milyen típusú hűtőközeg van a klímában?

A hűtőközeg R134a, mennyiség 650 g (23 oz). Csak ezt a típust használja feltöltéshez.

Mikor kell cserélni a motor blow-by szűrőjét?

A házban lévő szűrőt (1) minden 1200 üzemóránként cserélni kell. Keresse fel a márkakereskedőt.

Mekkora az üzemanyagtartály kapacitása?

Körülbelül 150 liter. Figyeljen a dízel kéntartalmára: ajánlott nem meghaladni az 50 mg/kg (0,005%) mennyiséget.

Hogyan kell leválasztani a Diverter vezetékeket?

Használjon csavarhúzót a kapocs (1) eltávolításához a helyéről, nyomja be teljesen a hím csatlakozót, majd húzza ki egy határozott mozdulattal.

Milyen gumiabroncsok vannak a Farmall 105U-n?

Normál felszereltség: első gumiabroncsok 14.9R28 és hátsók 18.4R38. Más méretek opcionálisan elérhetőek.

Mekkora a motor teljesítménye?

A Farmall 105U 105 lóerőt (78 kW) teljesít névleges fordulatszámon.

Hogyan állítható be a vezetőülés pozíciója?

Az ülés magassága és dőlésszöge állítható. Használja az ülés alatti karokat. További részletekért olvassa el a kézikönyvet.

Mit tegyek a klíma meghibásodása esetén?

Ellenőrizze az R134a hűtőközeg szintjét. Ha alacsony, töltse fel 650 g-mal. Ne használjon más típust. Ha a probléma továbbra is fennáll, forduljon a márkakereskedőhöz.

HASZNÁLATI ÚTMUTATÓ Farmall 105U Case

Utasítások a hidraulikus vezetékek csatlakoztatására "Diverter"

MEGJEGYZÉS: Itt az alábbiakban ismertetett műveletek végrehajtása előtt és után mindig ellenőrizze, hogy a vonatkozó hidraulikus csatlakozási szerelvények megfelelően csatlakoznak.

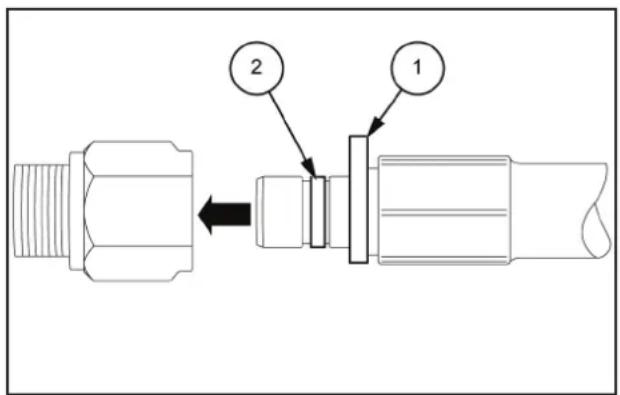

1. Ellenőrizze, hogy a műanyag szerelőkapocs (1) a horonyban van, és hogy a műanyag kioldógyűrű (2) szabadon mozog a foglalatában.

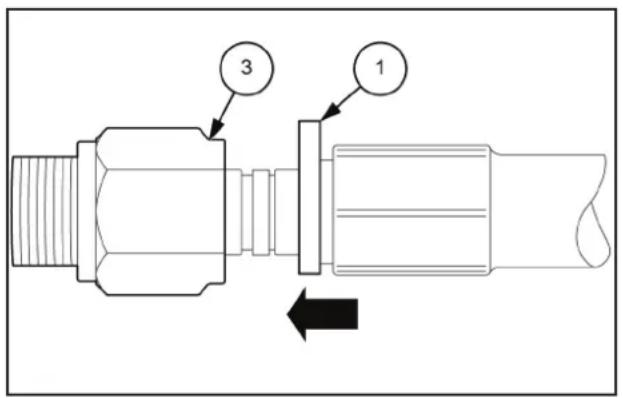

1. Nyomja az apa szerelvényt az anya szerelvénybe, amíg a szerelőkapocs (1) rá nem fekszik az anya szerelvényre.

1. Ezen a ponton a csatlakozás biztonságos, és nem lazulhat meg.

Utasítások a hidraulikus vezetékek szétválasztására “Diverter”

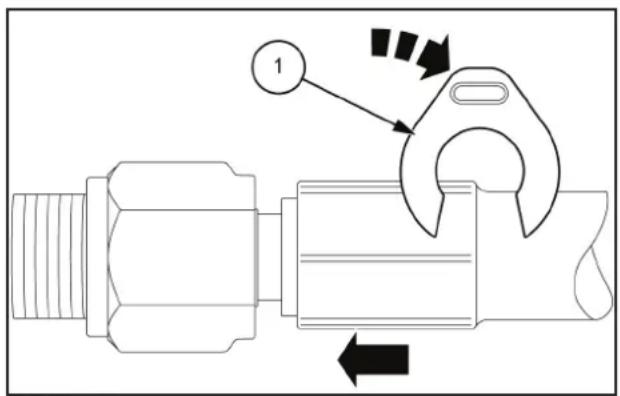

1. Egy csavarhúzó használatával pattintsa ki a sze-relőkapcsot (1) a foglalatából, és nyomja az apa sze-relvényt teljesen az anyaszerelvénybe ütközésig.

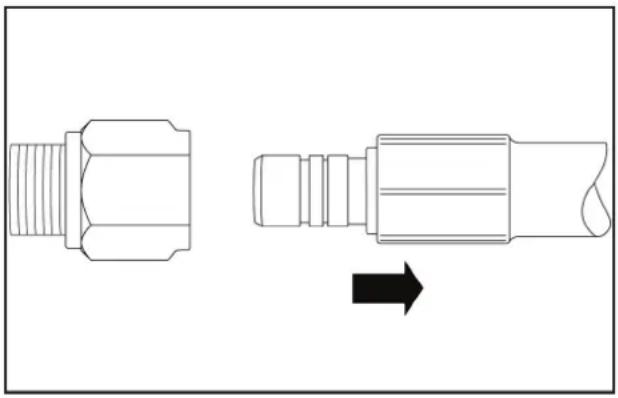

1. Erős, hirtelen mozdulattal húzza ki az apa sze-relvényt az anyából.

	MENNYISÉG	AJÁNLOTTNEW HOLLANDAGRICULTURETERMÉKEK	SPECIFIKÁCIÓNEW HOLLANDAGRICULTURE	NEMZETKÖZISPECIFIKÁCIÓ
Légkondicionálóhűtőközege	1,3 L --R134

Kén az üzemanyagbane

A motorolajcsere gyakoriságát ebben a fejezetben ismertetjük. Azonban, a helyben beszerezhető üzemanyag kén-tartalma magas lehet, így az olaj- és szűrőcsere intervallumát (amint a jelen szakaszban meg van jegyezve) az alábbiak szerint kell módosítani:

Kéntartalom Olajcsere időköze
Kevesebb, mint 0.5 % Normál
0.5 - 1.0 % A normál fele
Több mint 1.0 % A normál időköz negyede

FIGYELEM: Nem javasoljuk 1.3 %-nál magasabb kéntartalmú üzemanyag használatát

Rossz

	MENNYISÉG	AJÁNLOTTNEW HOLLANDAGRICULTURETERMÉKEK	SPECIFIKÁCIÓNEW HOLLANDAGRICULTURE	NEMZETKÖZISPECIFIKÁCIÓ
Légkondicionálóhűtőközege	650 g (23 oz) --R134

MEGJEGYZÉS: Nem javasoljuk 50 mg/kg-nál magasabb kéntartalmú üzemanyag használatát (50 ppm vagy 0.005%).

MOTOR

Motor - Cserélje ki

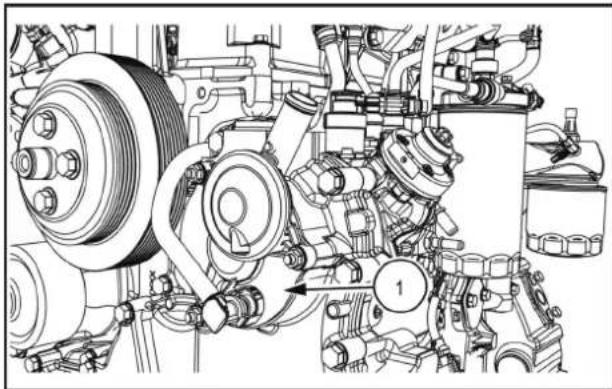

1. 1200 üzemóránként cseréltesse ki a márkakereskedővel az átfúvó szüröt a karterben (1).
