Tipo di prodotto	Trattore agricolo
Marca	Case
Modello	Farmall 105U
Potenza del motore	105 CV (78 kW)
Capacità del serbatoio carburante	circa 150 L
Tipo di carburante	Diesel (controllare il contenuto di zolfo)
Trasmissione	12 marce avanti / 12 retro (PowerShuttle)
Dimensioni (L x l x h)	circa 4,5 m x 2,1 m x 2,7 m
Peso a vuoto	circa 4 500 kg
Frenatura	Freni a disco idraulici
Sospensione	Assale anteriore sospeso (opzione)
Presa di forza (PTO)	540 / 1000 giri/min
Capacità del sollevatore posteriore	circa 4 500 kg
Fluido refrigerante condizionatore	R134a, 650 g
Manutenzione motore	Cambio olio motore: intervallo in base al contenuto di zolfo del carburante (normale, dimezzato o ridotto a un quarto)
Filtro blow-by	Sostituzione ogni 1200 ore presso il concessionario
Attacchi idraulici	Tipo Diverter, connessione/scollegamento con clip in plastica
Pneumatici anteriori	14.9R28 (standard)
Pneumatici posteriori	18.4R38 (standard)
Riparabilità	Ricambi disponibili tramite rete Case IH
Sicurezza	Seguire le istruzioni per i collegamenti idraulici e la manutenzione

Domande frequenti - Farmall 105U Case

Quale olio motore consigliare per il Farmall 105U?

New Holland Agriculture consiglia un olio conforme alle loro specifiche. La periodicità del cambio dipende dal contenuto di zolfo del carburante: normale se <0,5%, dimezzata se 0,5-1,0%, ridotta a un quarto se >1,0%. Evitare un contenuto di zolfo >1,3%.

Come collegare i tubi idraulici Diverter?

Assicurarsi che il clip in plastica (1) sia nella scanalatura e che l'anello (2) si muova liberamente. Inserire il connettore maschio in quello femmina finché il clip non poggia contro la femmina. La connessione è sicura.

Qual è il tipo di fluido refrigerante per il climatizzatore?

Il fluido è R134a, quantità 650 g (23 oz). Utilizzare solo questo tipo per la ricarica.

Quando sostituire il filtro blow-by del motore?

Il filtro all'interno del basamento (1) deve essere sostituito ogni 1200 ore di funzionamento. Recarsi dal concessionario.

Qual è la capacità del serbatoio carburante?

Circa 150 litri. Attenzione al contenuto di zolfo del diesel: si consiglia di non superare 50 mg/kg (0,005%).

Come scollegare i tubi idraulici Diverter?

Utilizzare un cacciavite per allontanare il clip (1) dalla sua sede, inserire completamente il connettore maschio, quindi estrarlo con un movimento secco.

Quali pneumatici sono montati sul Farmall 105U?

Di serie: pneumatici anteriori 14.9R28 e posteriori 18.4R38. Altre dimensioni possono essere disponibili come opzione.

Qual è la potenza del motore?

Il Farmall 105U sviluppa 105 CV (78 kW) al regime nominale.

Come regolare la posizione del sedile del conducente?

Il sedile è regolabile in altezza e inclinazione. Utilizzare le leve sotto il sedile. Consultare il manuale per maggiori dettagli.

Cosa fare in caso di malfunzionamento del climatizzatore?

Controllare il livello del fluido R134a. Se basso, ricaricare con 650 g. Non utilizzare altro tipo. Se il problema persiste, consultare il concessionario.

MANUALE UTENTE Farmall 105U Case

D | Kraftuttak(PTO).

PåseatterminalenpåkraftuttaketsomermontertpåtraktorenkorresponderermeddenfordenvalgtehastighetenVedrukavedskapsonskagåp540RPMyelgaldn1000RPMogomvendt.

▲ ADVARSEL

Istruzioni per collegamento tubi idraulici "Diverter"

AVVISO: verificare ed accertarsi sempre che, prima e dopo le operazioni descritte qui sotto, i connettori idraulici in esame siano ben collegati.

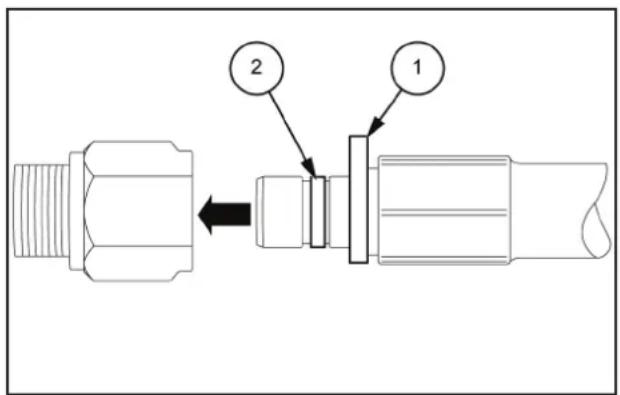

1. Controllare che il fermo di montaggio in plastica (1) sia inserito nella cava e che l'anello di sblocco (in plastica) (2) si muova liberamente nel proprio alloggiamento.

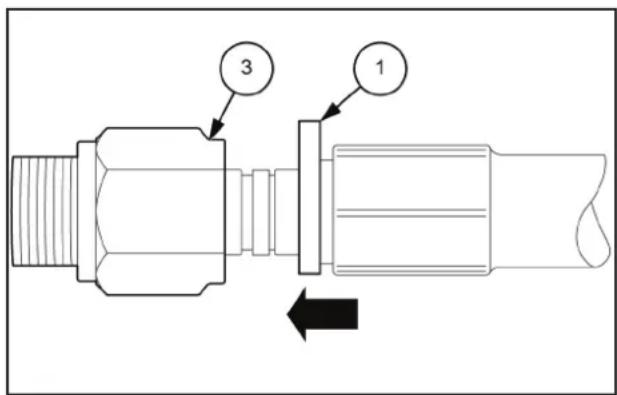

1. Inserire il raccordo maschio nella femmina e spingerlo finchè il fermo di montaggio (1) non vada in battuta sulla femmina.

1. A questo punto il raccordo è bloccato e non ha possibilità di scollegarsi.

Istruzioni per scollegamento tubi idraulici “Diverter”

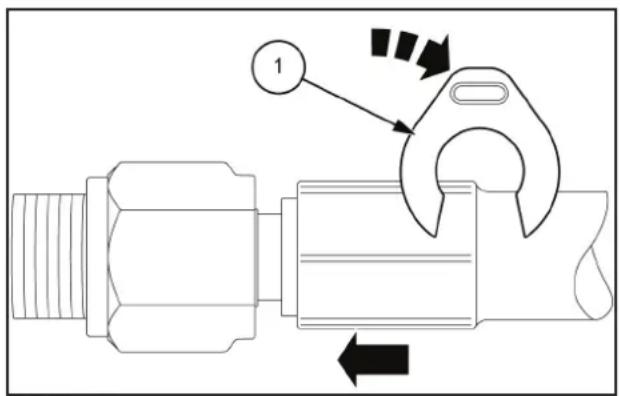

1. Rimuovere il fermo di montaggio (1) dalla sua sede con un cacciavite e spingere a fondo il maschio sino a portarlo in battuta.

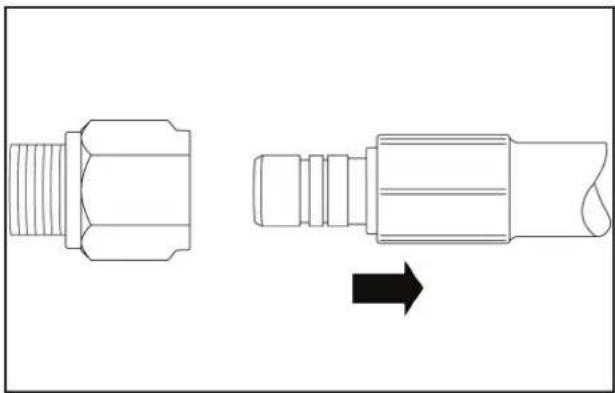

1. Estrarre il maschio con decisione.

Presenza di zolfo nel combustibile

L'intervallo di sostituzione dell'olio motore è riportato nella presente sezione. Tuttavia, il combustibile disponibile localmente può presentare un elevato tenore di zolfo, nel qual caso l'intervallo di sostituzione dell'olio del motore deve essere modificato come segue:

Contenuto di zolfo Intervallo sostituzione olio
Inferiore a 0.5 % Normale
0.5 - 1.0 % Metà del normale
Superiore a 1.0 % Un quarto del normale

ATTENZIONE: È sconsigliato l'uso di combustibile con un contenuto di zolfo superiore all' 1.3 %

Corretto

	QUANTITÀ	PRODOTTI NEW HOLLAND AGRICULTURE CONSIGLIATI	SPECIFICA NEW HOLLAND AGRICULTURE	SPECIFICA INTERNAZIONALE
Refrigerante aria condizionata	650 g (23 oz) --R134

AVVISO: È sconsigliato l'uso di combustibile con un contenuto di zolfo superiore a 50 mg/kg (50 ppm o 0.005%).

MOTORE

Motore - Sostituire

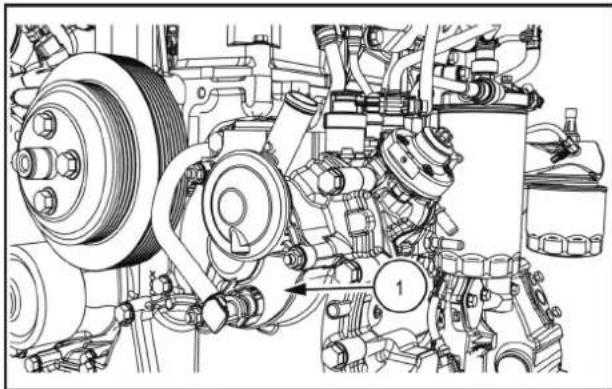

1. Ogni 1200 ore di lavoro, recarsi presso il concessionario per la sostituzione del filtro di sfiato all'interno del carter (1).
