MODE D'EMPLOI PSB 650 RA BOSCH

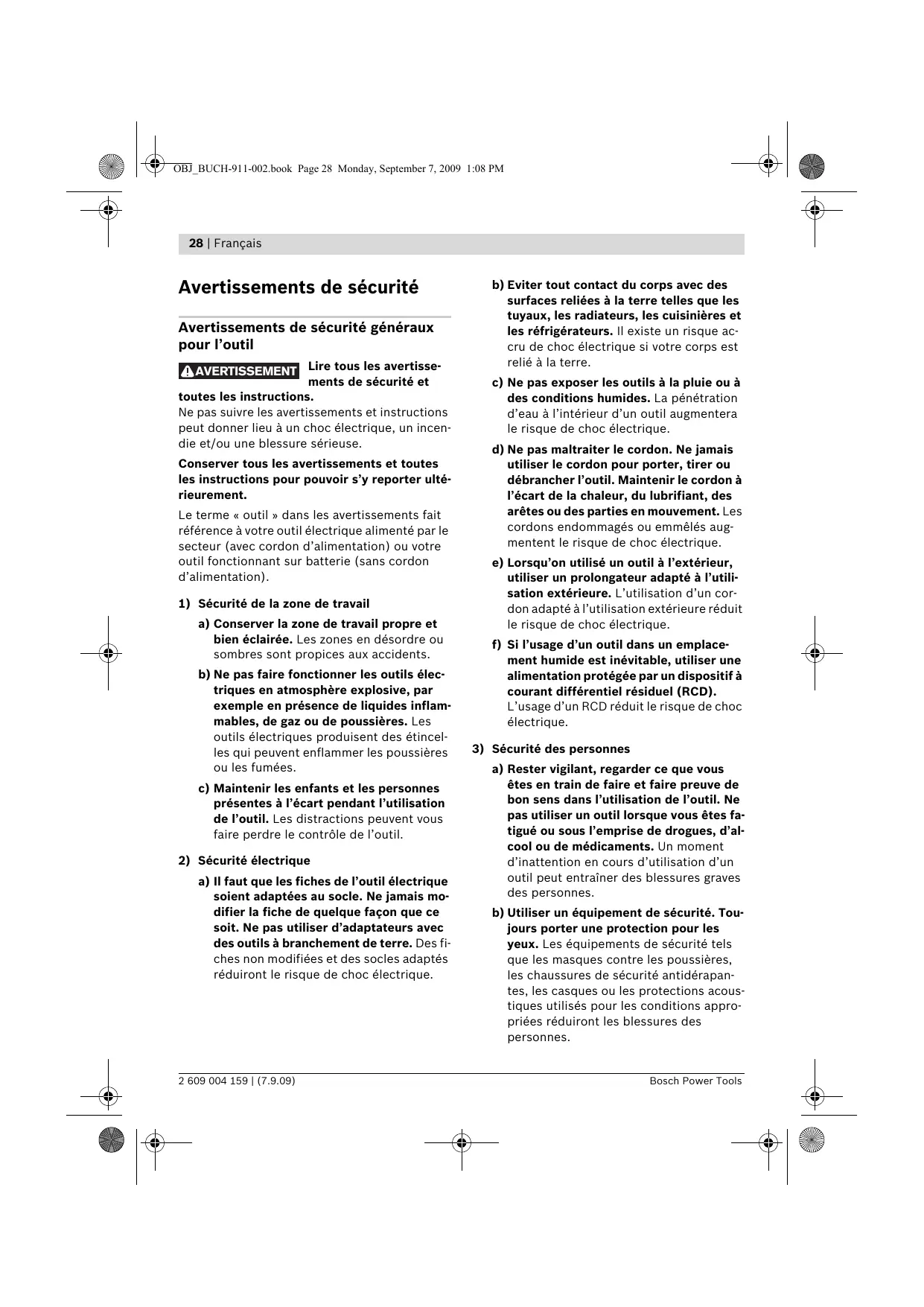

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). 1) Sécurité de la zone de travail a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. 2) Sécurité électrique a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

2 609 004 159 | (7.9.09)

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilisé un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc électrique. 3) Sécurité des personnes a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.

c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue.

Avertissements de sécurité pour la perceuse f Porter des protecteurs d’oreilles lors du perçage avec des perceuses à percussion.

L’exposition aux bruits peut provoquer une perte de l’audition.

f Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise de courant, au cas où le câble aurait été endommagé lors du travail. Un câble endommagé augmente le risque de choc électrique.

Description du fonctionnement

f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc

électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

f Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque :

– l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler.

Utilisation conforme

f Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre.

à percussion dans la brique, le béton et dans la pierre naturelle ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques. Les appareils avec réglage électronique et rotation à droite/à gauche sont également appropriés pour le vissage et le filetage.

f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Maintenir propre l’espace de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. f Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil

13 Indicateur de niveau du bac de récupération de poussières

14 Molette de présélection de la vitesse (PSB 650 RE/PSB 6500 RE/PSB 650 RA)

1 Butée de profondeur*

15 Touche de déverrouillage pour bac de récupération des poussières *

2 Mandrin automatique

19 Touche de déverrouillage du dispositif d’aspiration * 20 Agrafe pour dispositif d’aspiration * 21 Fermeture du bac de récupération des poussières* 22 Porte-embout universel* 23 Embout de réglage* 24 Dispositif de blocage de broche (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 Clé mâle coudée pour vis à six pans creux ** *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. **disponible dans le commerce (non fourni avec l’appareil)

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

2 609 004 159 | (7.9.09)

Les mesures réelles (A) des niveaux sonores de l’appareil sont

Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K= Portez une protection acoustique ! Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément à la norme EN 60745 : Perçage du métal : Valeur d’émission vibratoire ah incertitude K= Perçage à percussion dans le béton : Valeur d’émission vibratoire ah incertitude K= Visser : Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Bosch Power Tools

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations en vigueur 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009). Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, Dispositif d’aspiration de la poussière (PSB 650 RA/ PSB 750 RCA) (voir figures A – F) f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des poussières. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Pour obtenir la meilleure aspiration possible, respectez les indications suivantes :

– Veillez à ce que le dispositif d’aspiration repose correctement sur la pièce à travailler ou sur le mur, ce qui facilite en même temps un perçage à angle droit. – Lors du travail avec le dispositif d’aspiration, mettez toujours l’appareil à sa vitesse de rotation maximale. – Après avoir atteint la profondeur de perçage souhaitée, retirez d’abord le foret du trou percé, puis mettez la perceuse à percussion hors fonctionnement. – N’utilisez le dispositif d’aspiration que lorsque le filtre 16 est monté, sinon la poussière/les copeaux peuvent pénétrer dans l’outil électroportatif et endommager celui-ci. – Contrôlez régulièrement l’état du filtre 16. Remplacez immédiatement un filtre endommagé. – La bague de protection anti-poussière 18 risque de s’user surtout lors du travail avec des diamètres de perçage importants. La remplacer, quand elle présente des dommages.

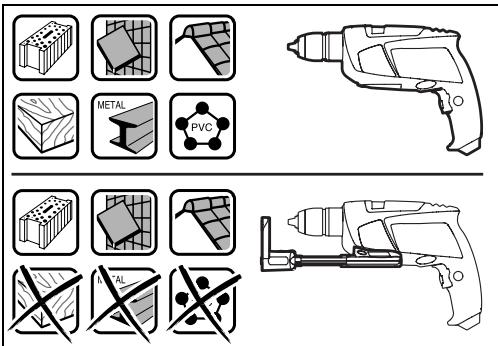

f N’utilisez le dispositif d’aspiration que pour travailler le béton, la brique et la pierre. Les copeaux de bois ou de matières plastiques risquent facilement d’obturer l’appareil.

2 609 004 159 | (7.9.09)

Quand l’aspiration faiblit ou que l’indicateur de niveau 13 est au maximum, videz le bac de récupération de poussières 12. Appuyez à cet effet sur la surface striée de la touche de déverrouillage 15 et enlevez le bac de récupération de poussières 12. Videz le bac de récupération 12 et nettoyez-le. Nettoyez le filtre 16 en donnant des coups dessus. Vérifiez que le filtre 16 ne présente pas d’endommagements et, le cas échéant, remplacez-le.

f N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 9.

Pour régler la poignée supplémentaire, tournez la vis papillon 10 dans le sens inverse des aiguilles d’une montre et faites tourner la poignée supplémentaire 9 dans la position souhaitée. Ensuite, resserrez la vis papillon 10 dans le sens des aiguilles d’une montre.

Réglage de la profondeur de perçage (voir figure G) Avec la butée de profondeur 1 la profondeur de percage souhaitée X peut être déterminée. Appuyez sur la touche pour le réglage de la butée de profondeur 3 et placez la butée de profondeur dans la poignée supplémentaire 9. Le striage de la butée de profondeur 1 doit être orienté vers le bas. Sortez la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage souhaitée X.

Appuyez sur la fixation du filtre 16 et retirez-le.

Remplacez le filtre 16 avec la fixation. Lors du montage de la fixation, veillez à ce que le joint en caoutchouc 17 soit en place.

Changement de l’outil

Remettez en place le bac de récupération des poussières 12 et bloquez-le en appuyant sur la surface lisse de la touche de déverrouillage 15.

Pour ranger le dispositif d’aspiration 11 dans le coffret, enlevez le dispositif d’aspiration 11, repliez-le et insérez l’agrafe 20. Montez la fermeture 21 ou videz le bac de récupération des poussières 12 avant de déposer le dispositif d’aspiration.

Ouvrez le mandrin automatique 2 en le tournant dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettez en place l’outil.

Tournez fortement à la main la douille du mandrin automatique 2 dans le sens de rotation o jusqu’à ce qu’il n’y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement. Le verrouillage peut être desserré lorsqu’on tourne la douille en sens inverse afin d’enlever l’outil. 2 609 004 159 | (7.9.09)

OBJ_BUCH-911-002.book Page 36 Monday, September 7, 2009 1:08 PM

24 afin de bloquer la broche de perçage. Ceci permet un changement aisé, facile et rapide de l’outil de travail dans le mandrin de perçage. Ouvrez le mandrin automatique 2 en le tournant dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettez en place l’outil. Tournez fortement à la main la douille du mandrin automatique 2 dans le sens de rotation o jusqu’à ce qu’il n’y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement. Le verrouillage peut être desserré lorsqu’on tourne la douille en sens inverse afin d’enlever l’outil. Outils de vissage Lorsque des embouts sont utilisés 23, il est recommandé d’utiliser un porte-embout universel 22. N’utilisez que des embouts appropriés à la tête de vis. Pour visser, mettez toujours le commutateur « Perçage/Perçage à percussion » 4 sur le symbole « Perçage ».

Changement du mandrin de perçage

(PSB 750 RCE/PSB 750 RCA) Démontage du mandrin de perçage (voir figure J) Serrez le bout court d’une clé mâle pour vis à six pans creux 25 dans le mandrin automatique 2. Posez l’outil électroportatif sur un support stable, p. ex. un établi. Maintenez l’outil électroportatif 2 et desserrez le mandrin automatique en tournant la clé pour vis à six pans creux 25 dans le sens de rotation n. Au cas où le mandrin automatique serait coincé, donnez un coup léger sur le bout long de la clé pour vis à six pans creux 25 afin de le desserrer. Enlevez la clé pour vis à six pans creux du mandrin automatique et desserrez complètement le mandrin automatique. 2 609 004 159 | (7.9.09)

Montage du mandrin de perçage (voir figure K)

Le montage du mandrin automatique s’effectue dans l’ordre inverse. Le mandrin de perçage doit être serré avec un couple de serrage de 25–35 Nm environ.

Changement du mandrin de perçage

(PSB 650 RE/PSB 6500 RE/PSB 650 RA) Démontage du mandrin de perçage (voir figure L) Serrez le bout court d’une clé mâle pour vis à six pans creux 25 dans le mandrin automatique 2. Posez l’outil électroportatif sur un support stable, p. ex. un établi. Maintenez l’outil électroportatif, appuyez sur la touche de blocage de la broche 24 et desserrez le mandrin automatique 2 en tournant la clé pour vis à six pans creux 25 dans le sens de rotation n. Au cas où le mandrin automatique serait coincé, il suffit de donner un coup léger sur le bout long de la clé pour vis à six pans creux 25 afin de le desserrer. Enlevez la clé pour vis à six pans creux du mandrin automatique et desserrez complètement le mandrin automatique. Montage du mandrin de perçage (voir figure M) Le montage du mandrin automatique s’effectue dans l’ordre inverse. Le mandrin de perçage doit être serré avec un couple de serrage de 25–35 Nm environ.

Mise en service f Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Rotation droite : Pour percer et visser, tournez le commutateur du sens de rotation 7 à fond vers la gauche. Rotation gauche : Pour desserrer ou dévisser des vis et des écrous, tournez le commutateur du sens de rotation 7 à fond vers la droite. Réglage du mode de fonctionnement Visser et percer Positionnez le commutateur 4 sur le symbole « Perçage ». Perçage à percussion Positionnez le commutateur 4 sur le symbole « Perçage à percussion ». Le commutateur 4 s’encliquette de façon perceptible et peut être actionné même pendant que le moteur est en marche. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 8 et maintenez-le appuyé. Pour bloquer l’interrupteur Marche/Arrêt en fonction 8, appuyez sur le bouton de blocage 6. Pour arrêter l’appareil électroportatif, relâchez l’interrupteur Marche/Arrêt 8 ou, s’il est bloqué par le bouton de blocage 6, appuyez brièvement sur l’interrupteur Marche/Arrêt 8, puis relâchez-le.

Une légère pression sur l’interrupteur Marche/

Arrêt 8 entraîne un vitesse de rotation/une fréquence de frappe basse. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée. Préréglage de la vitesse de rotation/de la fréquence de frappe (PSB 650 RE/PSB 6500 RE/ PSB 650 RA) La molette de réglage présélection de la vitesse de rotation 14 permet de présélectionner la vitesse de rotation/de la fréquence de frappe nécessaire (même durant l’utilisation de l’appareil). La vitesse de rotation/la fréquence de frappe dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques. Présélection électronique de la vitesse de rotation (PSB 750 RCE/PSB 750 RCA) La molette de réglage présélection électronique de la vitesse de rotation 5 permet de présélectionner la vitesse de rotation/la fréquence de frappe nécessaire, même durant l’utilisation de l’appareil. La vitesse de rotation/la fréquence de frappe dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques. Pour travailler à des petites vitesses de rotation.

Pour travailler à la vitesse de rotation maximale.

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez régler en continu la vitesse de rotation/la fréquence de frappe pendant que l’outil électroportatif est en marche, en appuyant plus ou moins sur l’interrupteur de Marche/Arrêt 8.

Instructions d’utilisation f Posez l’outil électroportatif sur la vis/sur l’écrou seulement lorsque l’appareil est

éteint. Les outils de travail en rotation peuvent glisser.

2 609 004 159 | (7.9.09)

électroportatif, retirez la fiche de la prise de courant. f Veillez à ce que l’outil électroportatif ainsi que les fentes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service Après-Vente et Assistance Des

Clients Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et de leurs accessoires.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0 811 36 01 22 (coût d’une communication locale) Fax : +33 (0) 1 49 45 47 67 Seulement pour les pays de l’Union Européenne : Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications.

2 609 004 159 | (7.9.09)

3 Botón de ajuste del tope de profundidad *

4 Conmutador “Taladrar/taladrar con percusión” 5 Rueda para preselección electrónica de las revoluciones (PSB 750 RCE/PSB 750 RCA) 6 Tecla de enclavamiento del interruptor de conexión/desconexión 7 Selector de sentido de giro 8 Interruptor de conexión/desconexión 9 Empuñadura adicional* 10 Tornillo de mariposa para ajuste de la empuñadura adicional * 11 Dispositivo de aspiración con depósito de polvo * 12 Depósito de polvo* 13 Indicador de nivel de llenado del depósito de polvo 14 Rueda preselectora de revoluciones (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Botón de extracción del depósito de polvo * 16 Elemento filtrante (sistema Microfiltro) * 17 Junta de goma del depósito de polvo * 23 Punta de atornillar* 2 609 004 159 | (7.9.09)

Valor de vibraciones generadas ah tolerancia K= Atornillado: Valor de vibraciones generadas ah tolerancia K= – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. f Únicamente utilice el dispositivo de aspiración al trabajar hormigón, tejas o ladrillos. Las virutas de madera o plástico pueden causar fácilmente una obstrucción.

Presione el botón de ajuste del tope de profundidad 3 e introduzca el tope de profundidad en la empuñadura adicional 9.

La cara estriada del tope de profundidad 1 deberá quedar hacia abajo. Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X.

Portabrocas de sujeción rápida (PSB 750 RCE/PSB 750 RCA) (ver figura H) El husillo queda retenido siempre que no se accione el interruptor de conexión/desconexión 8. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas. Gire el portabrocas de sujeción rápida 2 en el sentido n, lo suficiente, para poder alojar el útil. Para atornillar ajuste siempre el selector “Taladrar/percutir” 4 en la posición con el símbolo “Taladrar”.

Variando la presión ejercida sobre el interruptor de conexión/desconexión 8 puede Ud. regular de forma continua las revoluciones/nº de impactos de la herramienta eléctrica.

Accionando ligeramente el interruptor de conexión/desconexión 8 se obtienen unas revoluciones/frecuencia de percusión reducida. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/frecuencia de percusión. Preselección del nº de revoluciones/frecuencia de percusión (PSB 650 RE/PSB 6500 RE/ PSB 650 RA) La rueda preselectora de revoluciones 14 le permite seleccionar el nº de revoluciones/frecuencia de percusión incluso durante la operación del aparato. 2 609 004 159 | (7.9.09)
