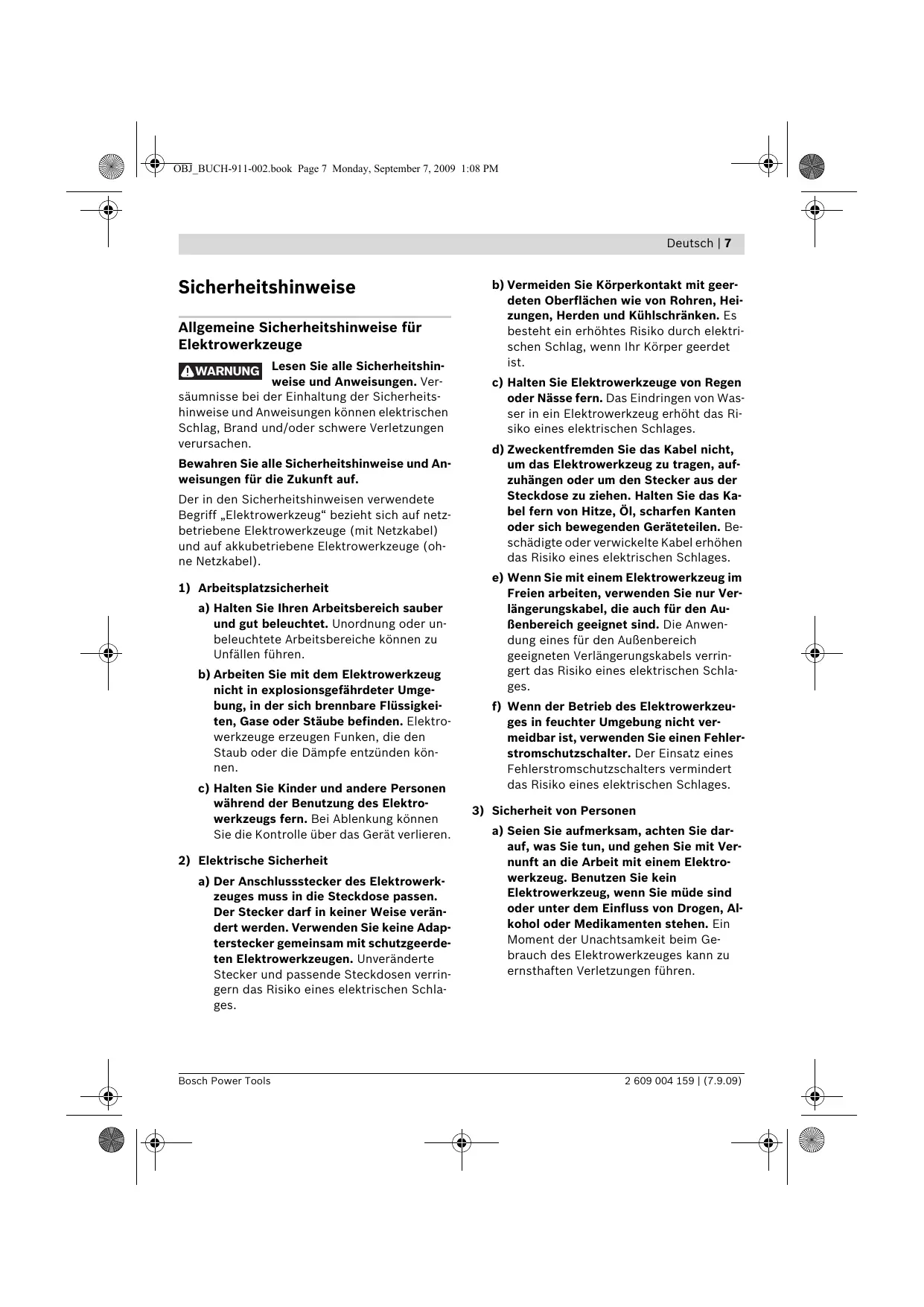

Allgemeine Sicherheitseinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver
säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin-gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
8 | Deutschland
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
Deutsch | 9
g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Bohrmaschinen
▶ Tragen Sie Gehorschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gefelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert wenn: - das Elektrowerkzeug überlastet wird oder - es im zu bearbeitenden Werkstück verkan-tet.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Ka bel erhohen das Risiko eines elektrischen Schlages.
Funktionsbuchung
Lesen Sie alle Sicherheitschinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.
10 | Deutsch
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Tiefenanschlag
2 Schnellspannbohrfutter
3 Taste für Tiefenanschlageinstellung
4 Umschalter „Bohren/Schlagbohren“
5 Stellrad Elektronische Drehzahlvorwahr (PSB 750 RCE/PSB 750 RCA)
6 Feststelltaste für Ein-/Ausschalter
7 Drehrichtungsumschalter
8 Ein-/Ausschalter
9Zusatzgriff*
10 Flügelschraube für Zusammengriffverstellung *
11 Absaugvorrichtung mit Staubbehälter
12 Staubbehälter
13 Füllstandsanzeige des Staubbehalters
14 Stellrad Drehzahlvorwahl (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
15 Entriebelungstaste für Staubbehalter
16 Filterelement (micro filtersystem) *
17 Gummidichtung fur Staubbehalter
18 Staubschutzring
19 Entriebelungstaste für Absaugvorrichtung
20 Klammer für Absaugvorrichtung
21 Verschluss für Staubbehälter
22 Universalbithalter
23 Schrauberbit
24 Spindel-Arretiertaste (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
25 Innensechskantschlüssel
*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.
handelsüblich (nicht im Lieferumfang enthalten)
Deutsch | 11
Technische Daten
| Schlagbohrmaschine | PSB 650 RE
PSB 6500 RE | PSB 650 RA | PSB 750 RCE | PSB 750 RCA |
| Sachnummer | | 3 603 A28 0.. | 3 603 A28 0.. | 3 603 A28 5.. | 3 603 A28 5.. |
| Nennaufnahmeleistung | W | 650 | 650 | 750 | 750 |
| Abgabeleistung | W | 338 | 338 | 400 | 400 |
| Leerlaufdrehzahl | min-1 | 50-3000 | 50-3000 | 50-3000 | 50-3000 |
| Nenndrehzahl | min-1 | 1690 | 1690 | 1750 | 1750 |
| Schlagzahl | min-1 | 48000 | 48000 | 48000 | 48000 |
| Nenndrehmoment | Nm | 1,7 | 1,7 | 1,9 | 1,9 |
| Drehmoment bei max. Abga-
beleistung | Nm | 9 | 9 | 10 | 10 |
| Drehzahlvorwahr | | ● | ● | ● | ● |
| Konstantelektronik | | - | - | ● | ● |
| Rechts-/Linkslauf | | ● | ● | ● | ● |
| Staubabsaugung | | - | ● | - | ● |
| Vollautomatische Spindelar-
retierung (Auto-Lock) | | - | - | ● | ● |
| Spindelhalsdurchmesser | mm | 43 | 43 | 43 | 43 |
| max. Bohr-Ø | | | | | |
| -Beton | mm | 14 | 14 | 14 | 14 |
| -Stahl | mm | 12 | 12 | 12 | 12 |
| -Holz | mm | 30 | 30 | 30 | 30 |
| -mit montierter Absaugvor-
richtung | mm | 13 | 13 | 13 | 13 |
| Bohrfutterspannbereich | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Gewicht entsprechend EPTA-
Procedure 01/2003 | | | | | |
| -mit Absaugvorrichtung | kg | - | 1,9 | - | 2,0 |
| -ohne Absaugvorrichtung | kg | 1,7 | - | 1,8 | - |
Schutzklasse
□/II
□/II
□/II
//II
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
12 | Deutsch
| | PSB 650 RE
PSB 6500 RE
PSB 650 RA | PSB 750 RCE
PSB 750 RCA |
| Messwerte ermittelt entsprechend EN 60745. | | | |
| Der A-bewertete Gerauschpegel des Elektrowerkzeugs be-trägt typischerweise | | | |
| Schalldruckpegel | dB(A) | 97 | 100 |
| Schalleistungspegel | dB(A) | 108 | 111 |
| Unsicherheit K= | dB | 3 | 3 |
| Gehörschutz/TRagen! | | | |
| Schwingungsgesamtwerte (Vektorsumme dreier Richtun-gen) ermittelt entsprechend EN 60745: | | | |
| Bohren in Metall: | | | |
| Schwingungsemissionswert ah | m/s2 | 4,5 | 5,0 |
| Unsicherheit K= | m/s2 | 1,5 | 1,5 |
| Schlagbohren in Beton: | | | |
| Schwingungsemissionswert ah | m/s2 | 35 | 35 |
| Unsicherheit K= | m/s2 | 3,5 | 4,5 |
| Schrauben: | | | |
| Schwingungsemissionswert ah | m/s2 | <2,5 | <2,5 |
| Unsicherheit K= | m/s2 | 1,5 | 1,5 |
| Gewindeschneiden: | | | |
| Schwingungsemissionswert ah | m/s2 | <2,5 | <2,5 |
| Unsicherheit K= | m/s2 | 1,5 | 1,5 |
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.
#
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Deutsch | 13
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Staubabsaugung (PSB 650 RA/PSB 750 RCA) (siehe Bilder A-F)
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfurn von Fachleuten bearbeitet werden.
- Benutzen Sie möglichst eine Staubabsaung.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu,tragen.
Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

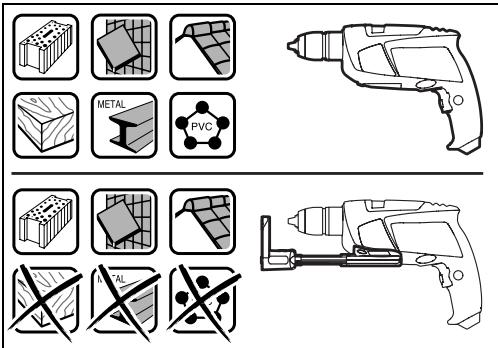

Verwenden Sie die Absaugvorrichtung nur bei der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne konnen leicht zu Verstopfungen führen.
Achtung Brandgefahr! Bearbeiten Sie mit montierter Absaugvorrichtung keine metallischen Werkstoffe. HeiBe Metallspane konnen Teile der Absaugvorrichtung entzünden.
Um ein optimales Absaugergebnis zu erhalten, beachten Sieitte folgende Hinweise:
- Achten Sie daraufuf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein recht-winkliges Bohren erleichtert.
- Arbeitsen Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl.
- Nach Erreichen der gewünschten Bohrtiefeziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus.
- Verwenden Sie die Absaugvorrichtung nur mit montiertem Filterelement 16, da sonst Staub/Späne ins Innere des Elektrowerkzeugs gelangen und diese beschädigen konnen.
- Prüfen Sie regelmäßig den Zustand des Filterelements 16. Bei Beschädigung des Filter-elementes theses sofort auswechseln.
- Insbesondere beim Arbeiten mit großen Bohrerdurchmessern kann sich der Staubschutzring 18 abnutzen. Tauschen Sie diesen bei Beschädigung aus.
Absaugvorrichtung aufsetzen (siehe Bild A)
Führer Sie die Absaugvorrichtung 11 von vorn an die Unterseite der Schlagbohrmaschine hersan. Achten Sie daraufuf, dass die Absaugvorrichtung 11 bündig am Gehäuse anliegt und arretiert wird.
14 | Deutsch
Absaugvorrichtung reinigen (siehe Bilder B-D)
Der Staubbehälter 12 reicht für etwa 10 Bohrungen mit einem Bohrerdurchmesser von 10 mm.
Bei schwächer wirdender Absaugung oder wenn die Füllstandsanzeige 13 voll ist, muss der Staubbehälter 12 entleert werden. Drücken Sie dazu auf die geriffelte Fläche der Entriegelungs-taste 15 und nehmen Sie den Staubbehälter 12 ab.
Leeren und reinigen Sie den Staubbehalter 12. Reinigen Sie das Filterelement 16 durch Ausklopfen.
Überprüfen Sie das Filterelement 16 auf Beschädigungen und wechseln Sie es ggf. aus.
Drucken Sie auf die Halterung des Filterelements 16 undziehen Sie es hinaus. Wechseln Sie das Filterelement 16 inklusive der Halterung. Achten Sie beim Aufsetzen der Halterung daraufuf,dass die Gummidichtigung 17 eingesetzt ist.
Setzen Sie den Staubbehälter 12 wieder auf und drücken Sie zum Arretieren auf die glatte Fläche der Entriegelungstaste 15.
Absaugvorrichtung abnehmen (siehe Bild E)
Zur Demontage der Absaugvorrichtung 11 drucken Sie auf die Entriegelungstaste 19 und ziehen die Absaugvorrichtung 11 nach vorn ab.
Absaugvorrichtung verstauen (siehe Bild F)
Zum Verstuen der Absaugvorrichtung 11 im Koffer, behmen Sie die Absaugvorrichtung 11 ab, schieben diese zusammen und stecken Sie die Klammer 20 auf.
Setzen Sie den Verschluss 21 auf oder leeren Sie den Staubbehälter 12, bevor Sie die Absaugvorrichtung ablegen.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 9.
Sie konnen den Zusatzgriff 9 beliebig schwenken, um eine sichere und ermuddungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 10 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 9 in die gewünschte Position. Danach drehen Sie die Flügelschraube 10 im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen (siehe Bild G)
Mit dem Tiefenanschlag 1 kann die gewünschte Bohrtiefe X festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung 3 und setzen Sie den Tiefenanschlag in den Zusatzgriff 9 ein.
Die Riffelung am Tiefenanschlag 1 muss nach unten zeigen.
Ziehen Sie den Tiefenanschlag soweit Heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewündsten Bohrtiefe X entspricht.
Werkzeugwechsel
Schnellspannbohrfutter (PSB 750 RCE/PSB 750 RCA) (siehe Bild H)
Bei nicht gedrücktem Ein-/Ausschalter 8 wird die Bohrspindel arretiert. Dies ermöglich ein schnerles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 2 durch Drehen in Drehrichtigung 0, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 2 in Drehrichtung ② von Hand kraftig zu, bis kein Übberrasten mehr hörbar ist. Das Bohrflutter wird dadurch automatisch verriegelt.
Die Verriegelung lösst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.
Schnellspannbohrfutter (PSB 650 RE/PSB 6500 RE/PSB 650 RA) (siehe Bild I)
Drücken Sie die Spindel-Arretiertaste 24 nur bei Stillstand des Elektrowerkzeugs.
Durch Drücken der Spindel-Arretiertaste 24 wird die Bohrspindel arretiert. Dies ermöglich ein Schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Deutsch | 15
Öffnen Sie das Schnellspannbohrfutter 2 durch Drehen in Drehrichtigung 0, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 2 in Drehrichtigung ② von Hand kraftig zu, bis kein Übberrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung lösst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.
Schraubwerkzeuge
Bei der Verwendung von Schrauberbits 23 sollen den Sie immer einen Universalbithalter 22 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 4 immer auf das Symbol „Bohren".
Bohrfutter wechseln (PSB 750 RCE/PSB 750 RCA)
Bohrfutter demontieren (siehe Bild J)
Spannen Sie einen Innensechskantschlüssel 25 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 2 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und losen Sie das Schnellspannbohrfutter 2 durch Drehen des Innensechskantschlüssels 25 in Drehrichtigung 0. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 25 gelost. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild K)
Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.
Das Bohrfutter muss mit einem Anzugs-drehmoment von ca. 25-35 Nm festgezogen werden.
Bohrfutter wechseln (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Bohrfutter demontieren (siehe Bild L)
Spannen Sie einen Innensechskantschlüssel 25 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 2 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest, drücken Sie die Spindel-Arretiertaste 24 und lösen Sie das Schnellspannbohrfutter 2 durch Drehen des Innensechskantschlüssels 25 in Drehrichtung 0. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 25 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild M)
Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.
Das Bohrfutter muss mit einem Anzugs-drehmoment von ca. 25-35 Nm festgezogen werden.
Betrieb
Inbetriebnahme
- Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
Drehrichtung einstellen (siehe Bilder N-O)
Mit dem Drehrrichtungsumschafter 7 konnen Sie die Drehrrichtung des Elektrowerkzeuges andere. Bei gedrücktem Ein-/Ausschalter 8 ist dies noch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drucken Sie den Drehrrichtungsumschafter 7 nach links bis zum Anschlag durch.
16 | Deutsch
Linklauf: Zum Losen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschafter 7 nach rechts bis zum Anschlag durch.
Betriebsart einstellen
Bohren und Schrauben
Stellen Sie den Umschalter 4 auf das Symbol „Bohren".
Schlagbohren
Stellen Sie den Umschalter 4 auf das Symbol „Schlagbohren".
Der Umschalter 4 rastet spürbar ein und kann auch bei laufendem Motor betätig werden.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 8 und halten Sie ihn gedrückt.
Zum Feststellen des gedrucken Ein-/Ausschalters 8 drücken Sie die Feststelltaste 6.
Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 8 los bzw. wenn er mit der Feststelltaste 6 arretiert ist, drücken Sie den Ein-/Ausschalter 8 kurz und halten him dann los.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/ Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Ausschalter 8 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 8 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.
Drehzahl/Schlagzahl vorwahlen (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Mit dem Stellrad Drehzahlvorwahr 14 können Sie die benöttigte Drehzahl/Schlagzahl auch während des Betriebes vorwahlen.
Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Elektronische Drehzahlvorwahr (PSB 750 RCE/PSB 750 RCA)
Mit dem Stellrad Elektronische Drehzahlvorwahr 5 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwahlen.
Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Zum Arbeitsen mit kleiner Drehzahl.
Zum Arbeitsen mit maximaler Drehzahl.
Arbeitshinweise
- Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Nach längerem Arbeiten mit kleiner Drehzahl sollenn Sie das Elektrowerkzeug zur Abkuhlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen halten.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und safer zu arbeiten.
Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.
Deutsch | 17
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.
www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
b Bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 758 1930
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Tel.: +43 (01) 7 97 22 20 10
Fax: +43 (01) 7 97 22 20 11
E-Mail:
service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht muss
sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Änderungen vorbehalten.
18 | English
Safety Notes
Draaiende inzetgereedschappen können uitgliden.
