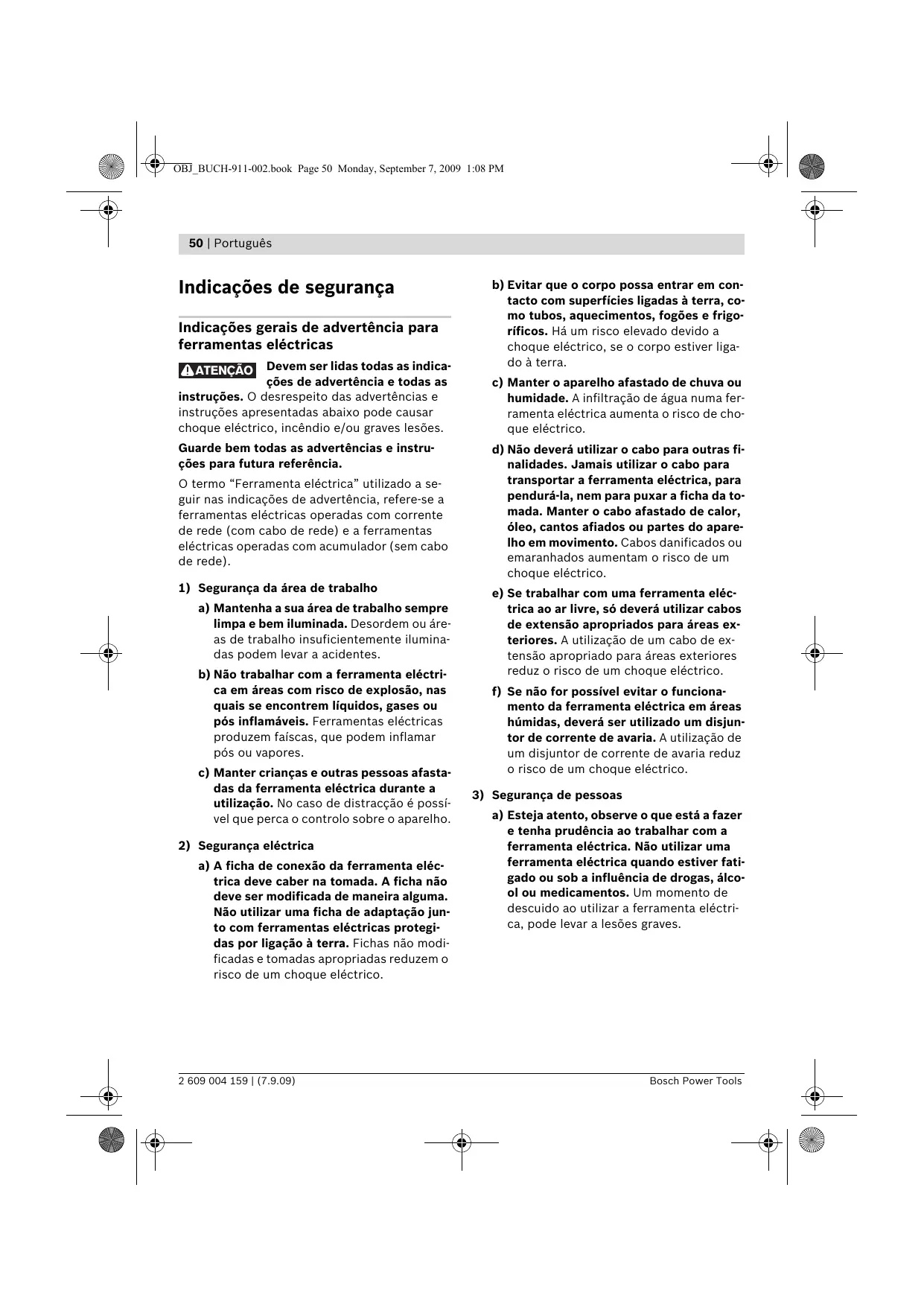

Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, utilize cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar ou funcionar com a ferramenta elétrica em áreas húmidas, deve ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para berbequins
▸ Usar proteção auricular ao furar com percussão. Ruídos podem provocar a perda da audição. Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle pode provocar lesões. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, deverá segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. ▸ Desligar imediatamente a ferramenta elétrica, caso a ferramenta de aplicação bloqueie. Esteja atento para altos momentos de reação que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando: - a ferramenta elétrica é sobrecarregada ou - se for emperrada na peça a ser trabalhada.
▸ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilize a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico. Aparelhos com regulação eletrônica e marcha à direita/à esquerda também são apropriados para aparafusar e cortar roscas.
Português | 53
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Esbarro de profundidade 2 Mandril de aperto rápido 3 Tecla para ajuste do esbarro de profundidade 4 Comutador "Furar/furar com percussão" 5 Roda de ajuste para pré-selecção electrónica do número de rotações (PSB 750 RCE/PSB 750 RCA) 6 Tecla de fixação para o interruptor de ligar-desligar 7 Comutador do sentido de rotação 8 Interruptor de ligar-desligar 9 Punho adicional*
10 Parafuso de orelhas para ajuste do punho adicional 11 Dispositivo de aspiração com contentor de pó 12 Contentor de pó* 13 Indicação do nível de enchimento do contentor de pó
14 Roda de ajuste para pré-selecção do número de rotação (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Tecla de desbloqueio para o contentor de pó* 16 Elemento do filtro (sistema de filtro micro)* 17 Vedação de borracha para o contentor de pó* 18 Anel de proteção contra pó 19 Tecla de destravamento para o dispositivo de aspiração 20 Braçadeira para o dispositivo de aspiração 21 Fecho do contentor de pó 22 Porta-pontas universal 23 Bit de aparafusamento 24 Tecla de bloqueio do veio (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 Chave de sextavado interno**
*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios. **de tipo comercial (não incluído no volume de fornecimento)
Dados Técnicos
| Berbequim de percussão | PSB 650 RE | PSB 650 RA | PSB 750 RCE | PSB 750 RCA |
| PSB 6500 RE | | | |
| N° do produit | | 3 603 A28 0.. | 3 603 A28 0.. | 3 603 A28 5.. | 3 603 A28 5.. |
| Potência nominal consumida | W | 650 | 650 | 750 | 750 |
| Potênciautil | W | 338 | 338 | 400 | 400 |
| N° de rotações em punto morto | min-1 | 50-3000 | 50-3000 | 50-3000 | 50-3000 |
| Número de rotações nominal | min-1 | 1690 | 1690 | 1750 | 1750 |
| N° de percussões | min-1 | 48000 | 48000 | 48000 | 48000 |
| Binário nominal | Nm | 1,7 | 1,7 | 1,9 | 1,9 |
| Binário com max. potênciautil | Nm | 9 | 9 | 10 | 10 |
| Pré-selectação do número derotação | | ● | ● | ● | ● |
| Constant-electronic | | - | - | ● | ● |
| Marcha à direita/à esquerda | | ● | ● | ● | ● |
| Dispositivo de aspiração de pó | | - | ● | - | ● |
| Bloqueio automatico do veio(Auto-Lock) | | - | - | ● | ● |
| Ø de gola do veio | mm | 43 | 43 | 43 | 43 |
| máx. Ø de perfuração | | | | | |
| - Betão | mm | 14 | 14 | 14 | 14 |
| - Aço | mm | 12 | 12 | 12 | 12 |
| - Madeira | mm | 30 | 30 | 30 | 30 |
| - com dispositivo deaspiração montado | mm | 13 | 13 | 13 | 13 |
| Faixa de aperto do mandril | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Peso conformeEPTA-Procedure 01/2003 | | | | | |
| - com dispositivo de aspiração | kg | - | 1,9 | - | 2,0 |
| - sem dispositivo de aspiração | kg | 1,7 | - | 1,8 | - |
| Classe de proteção | | II /II | II /II | II /II | II /II |
| As indicaçõessole valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos especialicos dos País. |
| Observar o número de produits na placacde caractéricas da sua ferramenta eletrica. A designação comercial das ferramentas electrolycicas individuais pode variar. |
Informação sobre ruídos/vibrações
| | PSB 650 RE
PSB 6500 RE
PSB 650 RA | PSB 750 RCE
PSB 750 RCA |
| Valores de medicação averiguidos conforme EN 60745. | | | |
| O[nível de ruido avaliado como A do aparenho é típicoamente: | | | |
| Nível de pressão acústica | dB(A) | 97 | 100 |
| Nível de potência acústica | dB(A) | 108 | 111 |
| Incerteza K= | dB | 3 | 3 |
| Usar proteção auricular! | | | |
| Valores totais de vibrações (soma dos vectores das vezes direcções) determinados conforme EN 60745: | | | |
| Furar em metal: | | | |
| Valor de emissão de vibrações ah | m/s2 | 4,5 | 5,0 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
| Furar com percussão em betão: | | | |
| Valor de emissão de vibrações ah | m/s2 | 35 | 35 |
| incerteza K= | m/s2 | 3,5 | 4,5 |
| Aparafusar: | | | |
| Valor de emissão de vibrações ah | m/s2 | <2,5 | <2,5 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
| Abrir roscas: | | | |
| Valor de emissão de vibrações ah | m/s2 | <2,5 | <2,5 |
| incerteza K= | m/s2 | 1,5 | 1,5 |
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da energia de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a energia de vibrações durante o completo período de trabalho.
Medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados Técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
Processo técnico:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
56 | Português

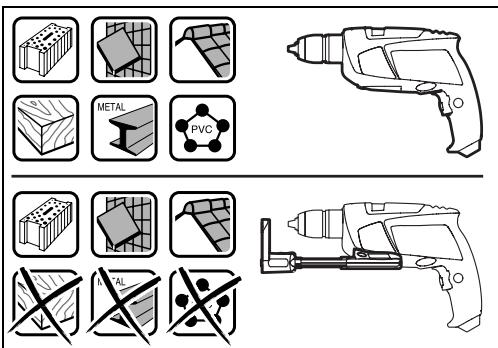

Dispositivo de aspiração de pó (PSB 650 RA/ PSB 750 RCA) (veja figuras A-F)
- Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontram por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.
- Se possível, utilizar uma aspiração de pó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.
Só utilizar o dispositivo de aspiração para trabalhar em betão, tijolos e pedras de cantaria. Aparas de madeira e de plástico podem provocar facilmente obstruções.
Atenção, perigo de incêndio! Não trabalhar materiais metálicos com o dispositivo de aspiração montado. Aparas metálicas quentes podem inflamar o dispositivo de aspiração.
Para obter um resultado de aspiração ideal, deverá observar as seguintes indicações:
- Tenha atenção, para que o dispositivo de aspiração esteja alinhado com a peça a ser trabalhada ou com a parede. Desta forma também é mais fácil furar perpendicularmente.
- Ao trabalhar com o dispositivo de aspiração, deverá sempre trabalhar com o máximo número de rotações.
- Após alcançar a profundidade de perfuração desejada, puxar primeiramente a broca do furo e, em seguida, desligar o berbequim pneumático.
- Só utilize o dispositivo de aspiração com o elemento de filtro 16 montado, caso contrário o pó/as aparas podem penetrar na ferramenta elétrica e danificá-la.
- Controlar regularmente o estado do elemento de filtro 16. O elemento do filtro deve ser imediatamente substituído se estiver danificado.
- O anel de proteção contra pó 18 pode ser especialmente desgastado durante trabalhos com grandes diâmetros de perfuração. Este deve ser substituído se estiver danificado.
Colocar o dispositivo de aspiração (veja figura A)
Conduzir o dispositivo de aspiração 11 pela frente, na direção do lado de baixo do berbequim de percussão. Observe que o dispositivo de aspiração 11 esteja alinhado à carcaça do aparelho e que esteja travado.
Limpar o dispositivo de aspiração (veja figura B-D)
O contentor de pó 12 é suficiente para aproximadamente 10 furos com um diâmetro de 10 mm.
Se a aspiração se tornar mais fraca ou se a indicação do nível de enchimento 13 estiver cheia, deverá esvaziar o contentor de pó 12. Para tal, deverá premir a superfície serrilhada da tecla de destravamento 15 e retirar o contentor de pó 12.
Esvaziar e limpar o contentor de pó 12. Dar umas batidas no elemento do filtro 16 para remover o pó.
Verificar se o elemento de filtro 16 apresenta danos e substituí-lo se necessário.
Premir o suporte do elemento do filtro 16 e puxá-lo para fora. Substituir o elemento do filtro 16 inclusive o suporte. Ao colocar o dispositivo de fixação, deverá observar que a vedação de borracha 17 será introduzida.
Recolocar o contentor de pó 12 e premir a superfície lisa da tecla de destravamento 15 para travar.
Retirar o dispositivo de aspiração (veja figura E)
Para desmontar o dispositivo de aspiração 11, deverá premir a tecla de destravamento 19 e retirar o dispositivo de aspiração 11 pela frente.
Guardar o dispositivo de aspiração (veja figura F)
Para guardar o dispositivo de aspiração 11 na mala, é necessário removê-lo, fechá-lo e encaixar a braçadeira 20.
Colocar o filtro 21 e esvaziar o contentor de pó 12, antes de apoiar o dispositivo de aspiração.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adicional 9.
O punho adicional 9 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.
Girar o parafuso de orelhas para o ajuste do punho adicional 10 no sentido contrário aos ponteiros do relógio e deslocar o punho adicional 9 para a posição desejada. Em seguida, girar o parafuso de orelhas 10 no sentido dos ponteiros do relógio para apertar.
Ajustar a profundidade de perfuração (veja figura G)
Com o esbarro de profundidade 1 é possível determinar a profundidade de perfuração X desejada.
Pressionar a tecla para o ajuste do esbarro de profundidade 3 e colocar o esbarro de profundidade no punho adicional 9.
O estriamento no esbarro de profundidade 1 deve ficar para baixo.
Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.
Troca de ferramenta
Mandril de aperto rápido (PSB 750 RCE/PSB 750 RCA) (veja figura H)
O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 8 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.
Abra o mandril de brocas de aperto rápido 2 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduza a ferramenta.
Fixe a bucha do mandril de brocas de aperto rápido 2, girando manualmente no sentido de rotação ②, até não ouvir mais nenhum som de catraca (clique). Isso trava automaticamente o mandril de brocas.
O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.
Mandril de aperto rápido (PSB 650 RE/PSB 6500 RE/PSB 650 RA) (veja figura I)
Só pressione a tecla de bloqueio do veio 24 quando a ferramenta elétrica estiver completamente parada.
Pressione a tecla de bloqueio do veio 24 para travar a árvore porta-brocas. Isso possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.
Abra o mandril de brocas de aperto rápido 2 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduza a ferramenta.
Fixe a bucha do mandril de brocas de aperto rápido 2, girando manualmente no sentido de rotação ②, até não ouvir mais nenhum som de catraca (clique). Isso trava automaticamente o mandril de brocas.
O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.
Ferramentas de aparafusamento
Se forem utilizadas pontas de aparafusamento 23, deve-se sempre usar um suporte universal para pontas 22. Só utilize pontas de aparafusamento apropriadas para o cabeçote de aparafusamento.
Para furar, deve-se sempre colocar o comutador "Furar/furar com percussão" 4 sobre o símbolo "Furar".
Trocar o mandril de brocas (PSB 750 RCE/PSB 750 RCA)
Desmontar o mandril de brocas (veja figura J)
Introduza uma chave para parafusos sextavados internos 25 com o lado curto no mandril de aperto rápido 2.
Coloque a ferramenta elétrica sobre uma base firme, p. ex., uma bancada de trabalho. Segure firmemente a ferramenta elétrica e segure o mandril de brocas de aperto rápido 2 girando a chave de sextavado interior 25 no sentido de rotação ①. Um mandril de brocas de aperto rápido
demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 25. Remova a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafuse-o completamente.
Montar o mandril de brocas (veja figura K)
A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida.
Trocar o mandril de brocas (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Desmontar o mandril de brocas (veja figura L)
Introduza uma chave para parafusos sextavados internos 25 com o lado curto no mandril de aperto rápido 2.
Coloque a ferramenta elétrica sobre uma base firme, p. ex., uma bancada de trabalho. Segure a ferramenta elétrica, prima a tecla de bloqueio do veio 24 e segure o mandril de brocas de aperto rápido 2 girando a chave de sextavado interior 25 no sentido de rotação ①. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 25. Remova a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafuse-o completamente.
Montar o mandril de brocas (veja figura M)
A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida.
Funcionamento
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ajustar o sentido de rotação (veja figuras N-O)
Com o comutador de sentido de rotação 7 é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar-desligar pressionado 8 isto no entanto não é possível.
Marcha à direita: Para furar e atarraxar parafusos, deverá pressionar o comutador de sentido de rotação 7 completamente para a esquerda.
Marcha à esquerda: Para soltar e desatarraxar parafusos e porcas, deverá pressionar o comutador de sentido de rotação 7 completamente para a direita.
Colocar o comutador 4 sobre o símbolo "Furar".
Colocar o comutador 4 sobre o símbolo "Furar com percussão".
O comutador 4 engata perceptivelmente e também pode ser acionado com o motor em funcionamento.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar-desligar 8 e mantê-lo pressionado.
Para fixar o interruptor de ligar-desligar 8 deve- rá premir a tecla de fixação 6.
Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 8 ou se estiver travado com a tecla de fixação 6, deverá pressionar o interruptor de ligar-desligar 8 por instantes e em seguida soltar novamente.
Ajustar o nº de rotações/nº de percussões
O número de rotações/percussões da ferramenta elétrica ligada pode ser regulado sem escalonamento, dependendo de quando premir o interruptor de ligar-desligar 8.
Uma leve pressão sobre o interruptor de ligar-desligar 8 provoca um baixo número de rotações/número de percussões. Aumentando a pressão, é aumentado o número de rotações/número de percussões.
Pré-selecionar o número de rotações/número de percussões (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Com a roda de pré-seleção do número de rotações 14 é possível pré-selecionar o número de oscilações necessário durante o trabalho.
O número de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Pré-seleção eletrónica do número de rotações (PSB 750 RCE/PSB 750 RCA)
Com a roda de pré-seleção eletrónica do número de rotações 5 é possível pré-selecionar o número de oscilações necessário durante o funcionamento.
O número de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Para trabalho com um reduzido número de rotações.
Para trabalho com o máximo número de rotações.
Indicações de trabalho
Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.
Após prolongado trabalho com baixo número de rotações, deveria permitir que a ferramenta elétrica trabalhe em vazio durante aprox. 3 minutos com máximo número de rotações, para poder arrefecer.
Manutenção e Serviço
Manutenção e limpeza
▸ Antes de todos os trabalhos na ferramenta elétrica, retire a ficha de rede da tomada. ▸ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se a ferramenta elétrica falhar apesar de cuidados processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: +351 (021) 850000
Fax: +351 (021) 851 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações
nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
Italiano | 61
Norme di sicurezza
