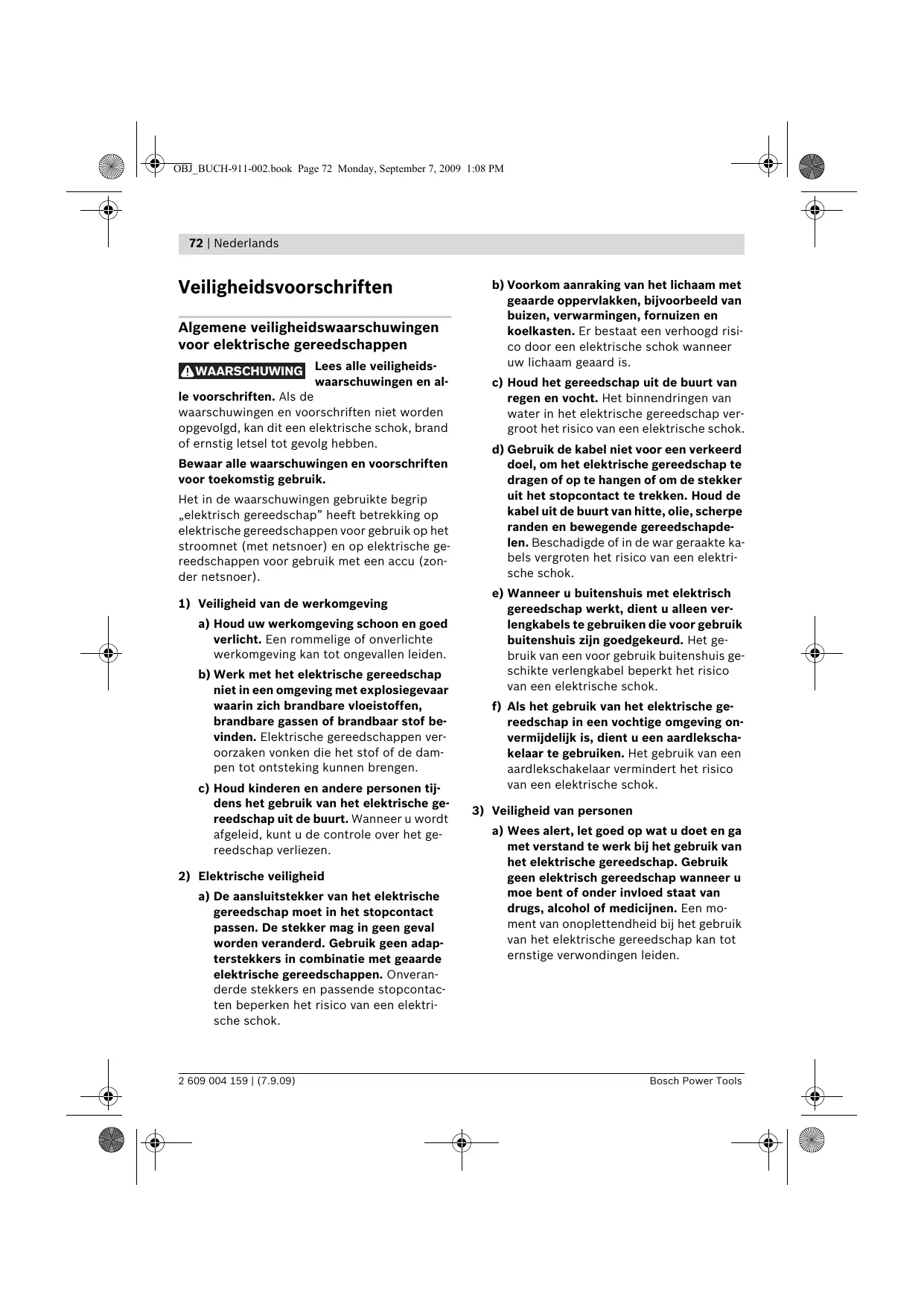

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de
waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) Veiligheid van Personen
a) Wees alert, let goed op wat u doet en ga verstandig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico op verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap is uitgeschakeld voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor boormachines
▷ Draag een gehoorbescherming bij klopboorwerkzaamheden. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. - Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grotere reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: - het elektrische gereedschap wordt overbelast of - het in het te bewerken werkstuk kantelt. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgezette werkstuk wordt beter vastgehouden dan met uw hand. Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. - Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
Functiebeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Gebruik volgens bestemming
Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Diepteaanslag 2 Snelspanboorhouder 3 Knop voor instelling van de diepteaanslag* 4 Schakelaar „Boren/klopboren" 5 Stelwiel elektronisch vooraf instelbaar toerental (PSB 750 RCE/PSB 750 RCA) 6 Blokkeerknop voor aan/uit-schakelaar 7 Draairichtingschakelaar 8 Aan/uit-schakelaar 9 Extra handgreep
10 Vleugelbout voor verstelling van de extra handgreep 11 Afzuigvoorziening met stofreservoir 12 Stofreservoir 13 Vulpeilindicatie van stofreservoir 14 Stelwiel vooraf instelbaar toerental (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Ontgrendelingsknop voor stofreservoir* 16 Filterelement (microfiltersysteem) * 17 Rubberdichting voor stofreservoir* 18 Stofbescherming 19 Ontgrendelingsknop voor afzuigvoorziening* 20 Klem voor afzuigvoorziening* 21 Sluiting voor stofreservoir* 22 Universeelbithouder 23 Bit 24 Blokkeerknop uitgaande as (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 Inbussleutel**
- Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
**In de handel verkrijgbaar (niet meegeleverd)
Technische gegevens
| Klopboormachine | PSB 650 RE
PSB 6500 RE | PSB 650 RA | PSB 750 RCE | PSB 750 RCA |
| Zaaknummer | | 3 603 A28 0.. | 3 603 A28 0.. | 3 603 A28 5.. | 3 603 A28 5.. |
| Opgenomen vermogen | W | 650 | 650 | 750 | 750 |
| Afgegeben vermogen | W | 338 | 338 | 400 | 400 |
| Onbelast toerental | min-1 | 50-3000 | 50-3000 | 50-3000 | 50-3000 |
| Nominaal toerental | min-1 | 1690 | 1690 | 1750 | 1750 |
| Aantal slagen | min-1 | 48000 | 48000 | 48000 | 48000 |
| Nominaal draaimoment | Nm | 1,7 | 1,7 | 1,9 | 1,9 |
| Draaimoment bij max. afgegeben vermogen | Nm | 9 | 9 | 10 | 10 |
| Vooraf instelbaar toerental | | ● | ● | ● | ● |
| Constant-electronic | | - | - | ● | ● |
| Rechts- en linksdraaien | | ● | ● | ● | ● |
| Stofafzuiging | | - | ● | - | ● |
| Volutomatische blokkering van de uitgaande as (Auto-Lock) | | - | - | ● | ● |
| Ashals-Ø | mm | 43 | 43 | 43 | 43 |
| Max. boor-Ø | | | | | |
| -Beton | mm | 14 | 14 | 14 | 14 |
| -Staal | mm | 12 | 12 | 12 | 12 |
| -Hout | mm | 30 | 30 | 30 | 30 |
| -Met gemonteerde afzuigvoorziening | mm | 13 | 13 | 13 | 13 |
| Boorhouderspanbereik | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Gewicht volgens EPTA-Procedure 01/2003 | | | | | |
| -Met afzuigvoorziening | kg | - | 1,9 | - | 2,0 |
| -Zonder afzuigvoorziening | kg | 1,7 | - | 1,8 | - |
| Isolatieklasse | | 回/II | 回/II | 回/II | 回/II |
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.
Informatie over geluid en trillingen
| | PSB 650 RE
PSB 6500 RE
PSB 650 RA | PSB 750 RCE
PSB 750 RCA |
| Meetwaarden bepaald volgens EN 60745. | | | |
| Het A-gewogen geluidsniveau van het gereedschap be-draagt kenmerkend |
| Geluidsdrukniveau | dB(A) | 97 | 100 |
| Geluidsvermogenniveau | dB(A) | 108 | 111 |
| Onzekerheid K= | dB | 3 | 3 |
| Draag een gehoorbescherming. | | | |
| Totale trillingswaarden (vectorsom van drie richtingen) be-paald volgens EN 60745: |
| Boren in metaal: |
| trillingsemissiewaarde ah | m/s2 | 4,5 | 5,0 |
| onzekerheid K= | m/s2 | 1,5 | 1,5 |
| Klopboren in beton: |
| trillingsemissiewaarde ah | m/s2 | 35 | 35 |
| onzekerheid K= | m/s2 | 3,5 | 4,5 |
| Schroeven in- en uitdraaien: |
| trillingsemissiewaarde ah | m/s2 | <2,5 | <2,5 |
| onzekerheid K= | m/s2 | 1,5 | 1,5 |
| Schroefdraad snijden: |
| trillingsemissiewaarde ah | m/s2 | <2,5 | <2,5 |
| onzekerheid K= | m/s2 | 1,5 | 1,5 |
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als daarnaast het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).
Technisch dossier bij:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
78 | Nederland
Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Stofafzuiging (PSB 650 RA/ PSB 750 RCA) (zie afbeeldingen A-F)
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk zijn voor de gezondheid. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Gebruik indien mogelijk een stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

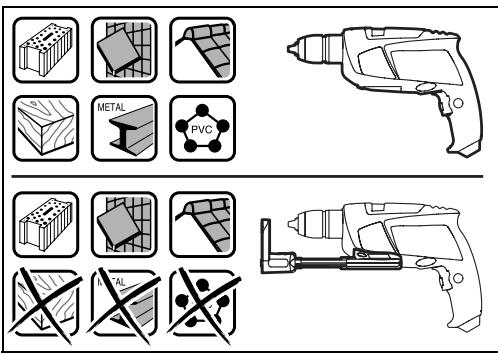

Gebruik de afzuigvoorziening alleen bij de bewerking van beton, steen en baksteen.
Hout- en kunststofspanen kunnen gemakkelijk tot verstoppingen leiden.
Let op, brandgevaar! Bewerk met een gemonteerde afzuigvoorziening geen metaal. Hete metaalspanen kunnen delen van de afzuigvoorziening ontsteken.
Neem de volgende aanwijzingen in acht voor een optimaal afzuigresultaat:
- Let erop dat de afzuigvoorziening goed aansluit op het werkstuk of de muur. Daarmee worden tegelijkertijd haaks boren vergemakkelijkt. Werk bij het gebruik van de afzuigvoorziening altijd met maximaal toerental.
- Na het bereiken van de gewenste boordiepte trekt u eerst de boor uit het boorgat en schakelt u vervolgens de klopboormachine uit.
- Gebruik de afzuigvoorziening alleen met gemonteerd filterelement 16, aangezien anders stof en spanen in het elektrische gereedschap kunnen komen en dit kunnen beschadigen.
- Controleer regelmatig de toestand van het filterelement 16. Als het filterelement beschadigd is, dient u het onmiddellijk te vervangen. In het bijzonder bij werkzaamheden met grote boordiameters kan de stofbescherming 18 slijten. Vervang deze bij beschadiging.
Afzuigvoorziening aanbrengen (zie afbeelding A)
Geleid de afzuigvoorziening 11 van voren tegen de onderzijde van de klopboormachine. Let erop dat de afzuigvoorziening 11 goed op het machinehuis aansluit en vergrendeld wordt.
Afzuigvoorziening reinigen (zie afbeeldingen B-D)
Het stofreservoir 12 is voldoende voor ca. 10 boorgaten met een boordiameter van 10 mm.
Als de afzuiging minder wordt of de vulpeilindicatie 13 vol is, moet het stofreservoir 12 leeg worden gemaakt. Druk daarvoor op het geribbelde vlak van de ontgrendelingsknop 15 en verwijder het stofreservoir 12.
Maak het stofreservoir 12 leeg en reinig het. Reinig het filterelement 16 door het uit te kloppen. Controleer het filterelement 16 op beschadigingen en vervang het indien nodig.
Druk op de houder van het filterelement 16 en trek het filterelement er aan de buitenkant uit. Wissel het filterelement 16 inclusief de houder. Let er bij het plaatsen van de houder op dat de rubberdichting 17 is aangebracht.
Breng het stofreservoir 12 weer aan en druk om te vergrendelen op het gladde oppervlak van de ontgrendelingsknop 15.
Afzuigvoorziening verwijderen (zie afbeelding E)
Als u de afzuigvoorziening 11 wilt demonteren, drukt u de ontgrendelingsknop 19 in en trekt u de afzuigvoorziening 11 naar voren toe los.
Afzuigvoorziening opbergen (zie afbeelding F)
Voor het opbergen van de afzuigvoorziening 11 in de koffer verwijdert u de afzuigvoorziening 11, schuift u deze in elkaar en steekt u de klem 20 vast.
Breng de sluiting 21 aan of maak het stofreservoir 12 leeg voordat u de afzuigvoorziening neerlegt.
Extra handgreep
Gebruik het elektrische gereedschap alleen met de extra handgreep 9.
U kunt de extra handgreep 9 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.
Draai de vleugelschroef voor de verstelling van de extra handgreep 10 tegen de wijzers van de klok en draai de extra handgreep 9 in de gewenste stand. Draai vervolgens de vleugelschroef 10 met de wijzers van de klok weer vast.
Boordiepte instellen (zie afbeelding G)
Met de diepteaanslag 1 kan de gewenste boordiepte X worden vastgelegd.
Druk op de knop voor de instelling van de diepteaanslag 3 en zet de diepteaanslag in de extra handgreep 9.
De ribbels op de diepteaanslag 1 moeten naar boven wijzen.
Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.
Inzetgereedschap wisselen
Snelspanboorhouder
(PSB 750 RCE/PSB 750 RCA) (zie afbeelding H)
Als de aan/uit-schakelaar 8 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden verwisseld.
Open de snelspanboorhouder 2 door deze in draairichting 1 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.
Draai de huls van de snelspanboorhouder 2 in draairichting met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.
De vergrendeling wordt opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.
Snelspanboorhouder (PSB 650 RE/ PSB 6500 RE/PSB 650 RA) (zie afbeelding I)
Druk alleen op de asblokkeerknop 24 als het elektrische gereedschap stilstaat.
Door het indrukken van de asblokkeerknop 24 wordt de uitgaande as vergrendeld. Hierdoor kan het inzetgereedschap in de boorhouder spel, gemakkelijk en eenvoudig worden verwisseld.
Open de snelspanboorhouder 2 door deze in draairichting 1 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.
Draai de huls van de snelspanboorhouder 2 in draairichting met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.
De vergrendeling wordt opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.
Schroeftoebehoren
Bij het gebruik van bits 23 dient u altijd een universeelbithouder 22 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.
Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren" 4 altijd op het symbool „Boren".
Boorhouder wisselen (PSB 750 RCE/PSB 750 RCA)
Boorhouder demonteren (zie afbeelding J)
Span een inbussleutel 25 met de korte schacht naar voren in de snelspanboorhouder 2.
Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouder 2 los door de inbussleutel 25 in draairichting te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 25. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.
Boorhouder monteren (zie afbeelding K)
De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.
De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 25-35 Nm.
Boorhouder wisselen (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Boorhouder demonteren (zie afbeelding L)
Span een inbussleutel 25 met de korte schacht naar voren in de snelspanboorhouder 2.
Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast, druk op asblokkeerknop 24 en draai de snelspanboorhouder 2 los door de inbussleutel 25 in draairichting
te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 25. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.
Boorhouder monteren (zie afbeelding M)
De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.
De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 25-35 Nm.
Gebruik
Ingebruikneming
Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.
Draairichting instellen (zie afbeeldingen N-O)
Met de draairichtingomschakelaar 7 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 8 is ingedrukt, is dit niet mogelijk.
Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 7 naar links tot aan de aanslag door.
Linksdraaien: Als u schroeven of moeren wilt uit- of losdraaien, drukt u de draairichtingschakelaar 7 naar rechts tot aan de aanslag door.
Functie instellen
Boren en schroeven
Zet de omschakelknop 4 op het symbool "Boren".
Klopboren
Zet de schakelaar 4 op het symbool "Klopboren".
De schakelaar 4 klikt merkbaar vast en kan ook terwijl de motor loopt worden bediend.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen, drukt u op de aan/uit-schakelaar 8 en houdt u deze ingedrukt.
Als u de ingedrukte aan/uit-schakelaar 8 wilt vastzetten, drukt u op de vastzetknop 6.
Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 8 los, of als deze met de blokkeerknop 6 vergrendeld is, drukt u de aan/uit-schakelaar 8 kort in en laat u deze vervolgens los.
Toerental of aantal slagen instellen
U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt.
Lichte druk op de aan/uit-schakelaar 8 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.
Toerental of aantal slagen vooraf instellen (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Met het stelwiel voor het vooraf instellen van het toerental 14 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.
Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
Elektronisch vooraf instelbaar toerental (PSB 750 RCE/PSB 750 RCA)
Met het stelwiel voor elektronisch vooraf instelbaar toerental 5 kunt u het benodigde toerental of het aantal slagen, ook terwijl het elektrische gereedschap loopt, vooraf instellen.
Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
Voor werkzaamheden met een laag toerental.
Voor werkzaamheden met maximaal toerental.
Tips voor de werkzaamheden
Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef.
Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximaal toerental onbelast te laten lopen.
Onderhoud en service
Onderhoud en reiniging
Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België en Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Alleen voor landen van de EU:
Gooi elektrische gereedschappen niet bij het huisvuil.
Volgens de Europese richtlijn
2002/96/EG over elektrische en
elektronische oude apparaten en
de omzetting van de richtlijn in na-
tionaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Wijzigingen voorbehouden.
2609004159|(7.9.09)
Bosch Power Tools
