KÄYTTÖOHJE PSB 650 RA BOSCH

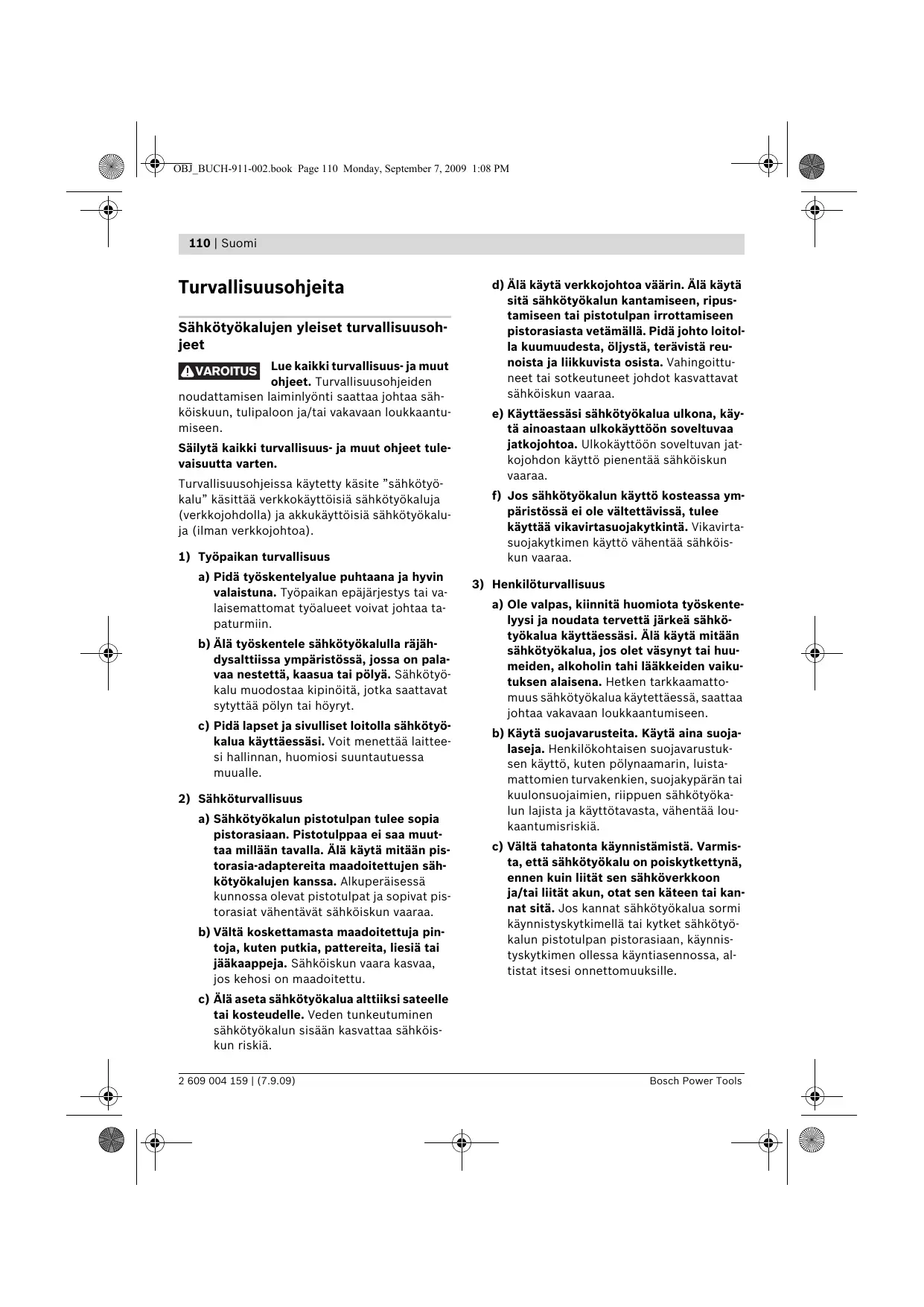

Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. 2 609 004 159 | (7.9.09) Bosch Power Tools OBJ_BUCH-911-002.book Page 111 Monday, September 7, 2009 1:08 PM Suomi | 111 d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Bosch Power Tools e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden turvallisuusohjeet f Käytä kuulonsuojaimia kun iskuporaat. Melu saattaa aiheuttaa kuulon menetystä. f Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. 2 609 004 159 | (7.9.09) OBJ_BUCH-911-002.book Page 112 Monday, September 7, 2009 1:08 PM 112 | Suomi f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa. f Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. f Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa. Määräyksenmukainen käyttö Laite on tarkoitettu iskuporaukseen tiileen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Koneet, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön ja kierteitykseen. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Syvyydenrajoitin* 2 Pikaistukka 3 Syvyydenrajoittimen säätöpainike * 4 Vaihtokytkin ”Poraus/iskuporaus” 5 Elektronisen kierrosluvun esivalinnan säätöpyörä (PSB 750 RCE/PSB 750 RCA) 6 Käynnistyskytkimen lukituspainike 7 Suunnanvaihtokytkin 8 Käynnistyskytkin 9 Lisäkahva* 10 Lisäkahvan säädön siipiruuvi * 11 Pölysäiliöllä varustettu poistoimulaite * 12 Pölysäiliö* 13 Pölysäiliön täyttöasteen osoitus 14 Kierrosluvun asetuksen säätöpyörä (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Pölysäiliön irrotuspainike * 16 Suodatinpanos (mikro suodatinjärjestelmä) * 17 Pölysäiliön kumitiiviste * 18 Pölyn tiivisterengas* 19 Imulaitteen irrotuspainike * 20 Poistoimulaitteen pidike * 21 Pölysäiliön lukitsin* Toimintaselostus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. 22 Yleispidin* 23 Ruuvauskärki * 24 Karan lukituspainike (PSB 650 RE/ PSB 6500 RE/PSB 650 RA) 25 Kuusiokoloavain ** *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. **yleismallinen (ei kuulu toimitukseen) 2 609 004 159 | (7.9.09) Bosch Power Tools OBJ_BUCH-911-002.book Page 113 Monday, September 7, 2009 1:08 PM Suomi | 113 Tekniset tiedot Iskuporakone PSB 650 RE PSB 6500 RE

Tyhjäkäyntikierrosluku

Nimellinen vääntömomentti

1,7 1,7 1,9 1,9 Vääntömomentti suurimmalla antoteholla

Kierrosluvun esivalinta Vakioelektroniikka

Kierto oikealle/vasemmalle

Täysautomaattinen karalukitus (Auto-Lock)

Karan kaulan Ø maks. poranterän Ø – Betoni – Teräs – Puu – asennetulla poistoimulaitteella Istukan kiinnitysalue Paino vastaa EPTA-Procedure 01/2003 – poistoimulaitteella – ilman poistoimulaitetta Suojausluokka

/II /II /II /II Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. Bosch Power Tools 2 609 004 159 | (7.9.09) OBJ_BUCH-911-002.book Page 114 Monday, September 7, 2009 1:08 PM 114 | Suomi Melu-/tärinätiedot

PSB 650 RE PSB 750 RCE

PSB 6500 RE PSB 750 RCA

PSB 650 RA Mittausarvot määritetty EN 60745 mukaan. Laitteen tyyillinen A-painotettu Äänenpainetaso Äänen tehotaso Epävarmuus K= Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo ah epävarmuus K= Iskuporaus betoniin: Värähtelyemissioarvo ah epävarmuus K= Ruuvinvääntö: Värähtelyemissioarvo ah epävarmuus K= Kierteitys: Värähtelyemissioarvo ah epävarmuus K= Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi. 2 609 004 159 | (7.9.09) dB(A) dB(A)

4,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

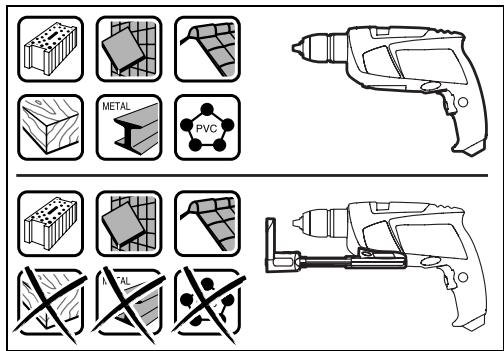

Bosch Power Tools OBJ_BUCH-911-002.book Page 115 Monday, September 7, 2009 1:08 PM Suomi | 115 Asennus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Pölynimu (PSB 650 RA/ PSB 750 RCA) (katso kuvat A – F) f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja. f Käytä poistoimulaitetta vain betonin, tiilen ja muurauksen työstössä. Puu- ja muovilastut saattavat helposti aiheuttaa tukoksia. f Huomio tulipalovaara! Älä työstä mitään metallia, kun poistoimulaite on asennettuna. Kuumat metallilastut voivat sytyttää poistoimulaitteen osia tuleen. Parhaan mahdollisen poistoimun aikaansaamiseksi tulee noudattaa seuraavia ohjeita: – Tarkista, että poistoimulaite tiivistää hyvin työkappaleeseen tai seinään. Täten aikaansaadaan samanaikaisesti helpommin reikä kohtisuoraan. – Työskentele aina suurimmalla kierrosluvulla, kun käytät poistoimulaitetta. – Vedä ensin poranterä poranreiästä kun olet saavuttanut halutun poraussyvyyden ja pysäytä iskuporakone vasta sen jälkeen. – Käytä poistoimulaitetta ainoastaan asennetulla suodatinpanoksella 16, koska muuten pölyä/lastuja pääsee sähkötyökalun sisään ja voi vahingoittaa sitä. – Tarkista säännöllisesti suodatinpanoksen 16 tila. Jos suodatinpanos on vahingoittunut, on se heti vaihdettava. – Erityisesti porattaessa suurilla porilla, saattaa pölyn tiivisterengas 18 kulua. Vaihda pölyn tiivisterengas jos se on vioittunut. Poistoimulaitteen asennus (katso kuva A) Asenna poistoimulaite 11 työntämällä se iskuporakoneen alaosaan edestäpäin. Tarkista, että poistoimulaite 11 on tiiviisti kiinni kotelossa ja lukkiutuneena. Poistoimulaitteen puhdistus (katso kuvat B–D) Pölysäiliö 12 riittää noin 10 poraukseen 10 mm poranterällä. Imutehon heikentyessä tai täyttöasteen osoituksen 13 näyttäessä täyttä, tulee pölysäiliö 12 tyhjentää. Paina irrotuspainikkeen 15 rihlattua pintaa ja poista pölysäiliö 12. Tyhjennä ja puhdista pölysäiliö 12. Puhdista suodatinpanos 16 koputtamalla pöly irti. Tarkista suodatinpanoksen 16 kunto ja vaihda se tarvittaessa uuteen. Paina suodatinpanoksen 16 pidikettä ja vedä panos irti. Vaihda suodatinpanos 16 pidikkeineen. Kun pidike asetetaan paikalleen, on varmistettava, että kumitiiviste 17 on paikoillaan. Aseta pölysäiliö 12 takaisin ja paina irrotuspainikkeen 15 sileää pintaa, sen lukitsemiseksi. Bosch Power Tools 2 609 004 159 | (7.9.09) OBJ_BUCH-911-002.book Page 116 Monday, September 7, 2009 1:08 PM 116 | Suomi Poistoimulaitteen irrotus (katso kuva E) Irrota poistoimulaite 11 painamalla irrotuspainiketta 19 ja vetämällä poistoimulaite 11 pois eteenpäin. Poistoimulaitteen pakkaus (katso kuva F) Poistoimulaitteen 11 sijoittamiseksi laukkuun, tulee poistoimulaite 11 irrottaa, työntää se kokoon ja asettaa pidike 20 siihen. Asenna sulku 21 tai tyhjennä pölysäiliö 12, ennen kuin irrotat poistoimulaitteen. Lisäkahva f Käytä supistushylsyä vain lisäkahvan 9 kanssa. Voit mielivaltaisesti kääntää lisäkahvaa 9, löytääksesi varman ja vaivattoman työskentelyasennon. Kierrä lisäkahvan säädön siipiruuvia 10 vastapäivään ja käännä lisäkahva 9 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 10 uudelleen, kiertämällä sitä myötäpäivään. Poraussyvyyden asetus (katso kuva G) Syvyydenrajoittimella 1 voidaan haluttu poraussyvyys X määrätä. Paina syvyydenrajoittimen painiketta 3 ja aseta syvyydenrajoitin lisäkahvaan 9. Syvyydenrajoittimen 1 rihlat tulee osoittaa alaspäin. Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X. Työkalunvaihto Pikaistukka (PSB 750 RCE/PSB 750 RCA) (katso kuva H) Poraistukka on lukkiutuneena, kun käynnistyskytkintä 8 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon. Avaa pikaistukka 2 kiertämällä sitä suuntaan n, kunnes työkalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 2 hylsyä käsin voimakkaasti suuntaan o, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti. 2 609 004 159 | (7.9.09) Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi. Pikaistukka (PSB 650 RE/PSB 6500 RE/ PSB 650 RA) (katso kuva I) f Käytä karan lukituspainiketta 24 vain sähkötyökalun ollessa pysähdyksissä. Porakara lukkiutuu painamalla karan lukituspainiketta 24. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon. Avaa pikaistukka 2 kiertämällä sitä suuntaan n, kunnes työkalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 2 hylsyä käsin voimakkaasti suuntaan o, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti. Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi. Ruuvinkiertotyökalut Ruuvauskärkiä 23 käytettäessä tulisi aina käyttää myös kärkien yleispidintä 22. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä. Ruuvinvääntöä varten tulee vaihtokytkin ”Poraus/iskuporaus” 4 aina asettaa tunnukselle ”Poraus”. Poranistukan vaihto (PSB 750 RCE/PSB 750 RCA) Poranistukan irrotus (katso kuva J) Kiinnitä kuusiokoloavaimen 25 lyhyempi sanka pikaistukkaan 2. Aseta sähkötyökalu tukevalle alustalle esim. työpenkille. Pidä kiinni sähkötyökalusta ja irrota pikaistukka 2 kiertämällä kuusiokoloavainta 25 suuntaan n. Kiinnijuttunut pikaistukka irrotetaan lyömällä kevyesti kuusiokoloavaimen 25 pitkään varteen. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti. Poranistukan asennus (katso kuva K) Pikaistukan asennus tapahtuu käänteisessä järjestyksessä. Istukka tulee kiristää paikoilleen n. 25–35 Nm kiristysmomentilla. Bosch Power Tools OBJ_BUCH-911-002.book Page 117 Monday, September 7, 2009 1:08 PM Suomi | 117 Poranistukan vaihto (PSB 650 RE/ PSB 6500 RE/PSB 650 RA) Poranistukan irrotus (katso kuva L) Kiinnitä kuusiokoloavaimen 25 lyhyempi sanka pikaistukkaan 2. Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pidä kiinni sähkötyökalusta, paina karan lukituspainiketta 24 ja irrota pikaistukka 2 kiertämällä kuusiokoloavainta 25 suuntaan n. Kiinnijuuttunut poraistukka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 25 pidemmälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti. Poranistukan asennus (katso kuva M) Pikaistukan asennus tapahtuu käänteisessä järjestyksessä. Istukka tulee kiristää paikoilleen n. 25–35 Nm kiristysmomentilla. Käyttö Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Kiertosuunnan asetus (katso kuvat N–O) Suunnanvaihtokytkimellä 7 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 8 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 7 vasemmalle vasteeseen asti. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 7 oikealle vasteeseen asti. Käyttömuodon asetus Iskuporaus Aseta vaihtokytkin 4 tunnukselle ”Iskuporaus”. Vaihtokytkin 4 lukkiutuu tuntuvasti, ja sitä voi käyttää myös moottorin käydessä. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 8 ja pidä se painettuna. Lukitse painettu käynnistyskytkin 8 painamalla lukituspainiketta 6. Pysäytä sähkötyökalu päästämällä käynnistyskytkin 8 vapaaksi tai, jos se on lukittu lukituspainikkeella 6, paina ensin käynnistyskytkintä 8 lyhyesti ja päästä se sitten vapaaksi. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 8. Kevyt käynnistyskytkimen 8 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku. Kierrosluvun/iskuluvun esivalinta (PSB 650 RE/PSB 6500 RE/PSB 650 RA) Kierrosluvun esivalinnan säätöpyörällä 14 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana. Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein. Elektroninen kierrosluvun esivalinta (PSB 750 RCE/PSB 750 RCA) Kierrosluvun esivalinnan säätöpyörällä 5 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana. Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein. Kun työskennellään pienellä kierrosluvulla. Poraus ja ruuvinvääntö Aseta vaihtokytkin 4 tunnukselle ”Poraus”. Bosch Power Tools 2 609 004 159 | (7.9.09) OBJ_BUCH-911-002.book Page 118 Monday, September 7, 2009 1:08 PM 118 | Suomi Kun työskennellään suurimmalla kierrosluvulla. Työskentelyohjeita f Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia. Hoito ja huolto Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. 2 609 004 159 | (7.9.09) Bosch Power Tools OBJ_BUCH-911-002.book Page 119 Monday, September 7, 2009 1:08 PM Eλληνικά | 119 Υποδείξεις ασφαλείας
