PSB 650 RA - Boremaskine BOSCH - Gratis brugsanvisning og manual

Produkttype	Slagboremaskine
Mærke	BOSCH
Model	PSB 650 RA
Artikelnummer	3 603 A28 0..
Nominel optaget effekt	650 W
Afgivet effekt	338 W
Tomgangshastighed	50-3000 o/min
Nominel rotationshastighed	1690 o/min
Slagtal	48000 slag/min
Nominelt drejningsmoment	1,7 Nm
Maks. afgivet drejningsmoment	9 Nm
Forudindstilling af rotationshastighed	Ja
Højre/venstreløb	Ja
Støvudsugningsenhed	Ja (integreret)
Spindelhalsdiameter	43 mm
Maks. borediameter - Beton	14 mm
Maks. borediameter - Stål	12 mm
Maks. borediameter - Træ	30 mm
Maks. borediameter med udsugning	13 mm
Borepatronens spændområde	1,5-13 mm
Vægt (med udsugning)	1,9 kg
Beskyttelsesklasse	II (dobbelt isolation)
Forsyningsspænding	230 V (50 Hz)
Borepatrontype	Automatisk borepatron (nøglefri)
Ekstra håndtag	Ja, justerbar
Dybdeanslag	Ja, justerbar

Ofte stillede spørgsmål - PSB 650 RA BOSCH

Hvordan indstiller jeg boredybden på PSB 650 RA?

Brug dybdeanslaget (1). Tryk på indstillingsknappen (3), placer anslaget i det ekstra håndtag, og træk det ud, indtil afstanden mellem borets spids og anslaget svarer til den ønskede dybde.

Hvordan skifter jeg rotationsretningen?

Brug omskifteren til rotationsretning (7). For højreløb (boring) drejes den helt til venstre. For venstreløb (skruning) drejes den helt til højre. Betjen den ikke, når tænd/sluk-knappen er trykket ind.

Hvordan monteres støvudsugningsenheden?

Før støvudsugningsenheden (11) ind fra forsiden af boremaskinens underside. Sørg for, at den ligger korrekt mod huset, og at den er låst fast.

Hvad er boremaskinens maksimale hastighed?

Den maksimale tomgangshastighed er 3000 o/min. Du kan indstille den kontinuerligt via tænd/sluk-knappen (8) eller forudvalgshjulet (14) for at vælge den hastighed, der passer til materialet.

Hvordan rengør jeg støvudsugningsenheden?

Tøm regelmæssigt opsamlingsbeholderen (12) ved at trykke på frigørelsesknappen (15). Rens filteret (16) ved at banke det let. Kontrollér, at det ikke er beskadiget, og udskift det om nødvendigt.

Hvad er de maksimale borediametre?

Beton: 14 mm, stål: 12 mm, træ: 30 mm. Med monteret støvudsugningsenhed er maks. diameter i beton 13 mm.

Hvordan afmonteres borepatronen?

Spænd den korte ende af en unbrakonøgle (25) i borepatronen. Anbring værktøjet på en stabil overflade, hold det fast, og drej nøglen i retning ① for at løsne. For modeller med spindellås skal du trykke på knappen (24), før du drejer.

Hvad er boremaskinens effekt?

Den nominelle optagne effekt er 650 W, og den afgivne effekt er 338 W. Dette gør det muligt at bore effektivt i forskellige materialer.

Hvordan indstiller jeg hastigheden på PSB 650 RA?

Du kan indstille hastigheden kontinuerligt ved at trykke mere eller mindre på tænd/sluk-knappen (8). Til forudindstilling bruges hjulet (14) til at vælge den passende rotationshastighed eller slagfrekvens.

Hvilke tilbehør er inkluderet med boremaskinen?

Boremaskinen leveres med et ekstra håndtag (9), et dybdeanslag (1), en støvudsugningsenhed (11) og en automatisk borepatron. Bor og bits medfølger ikke. Se Bosch-kataloget for kompatibelt tilbehør.

BRUGSANVISNING PSB 650 RA BOSCH

Sikkerhedsinstrukser

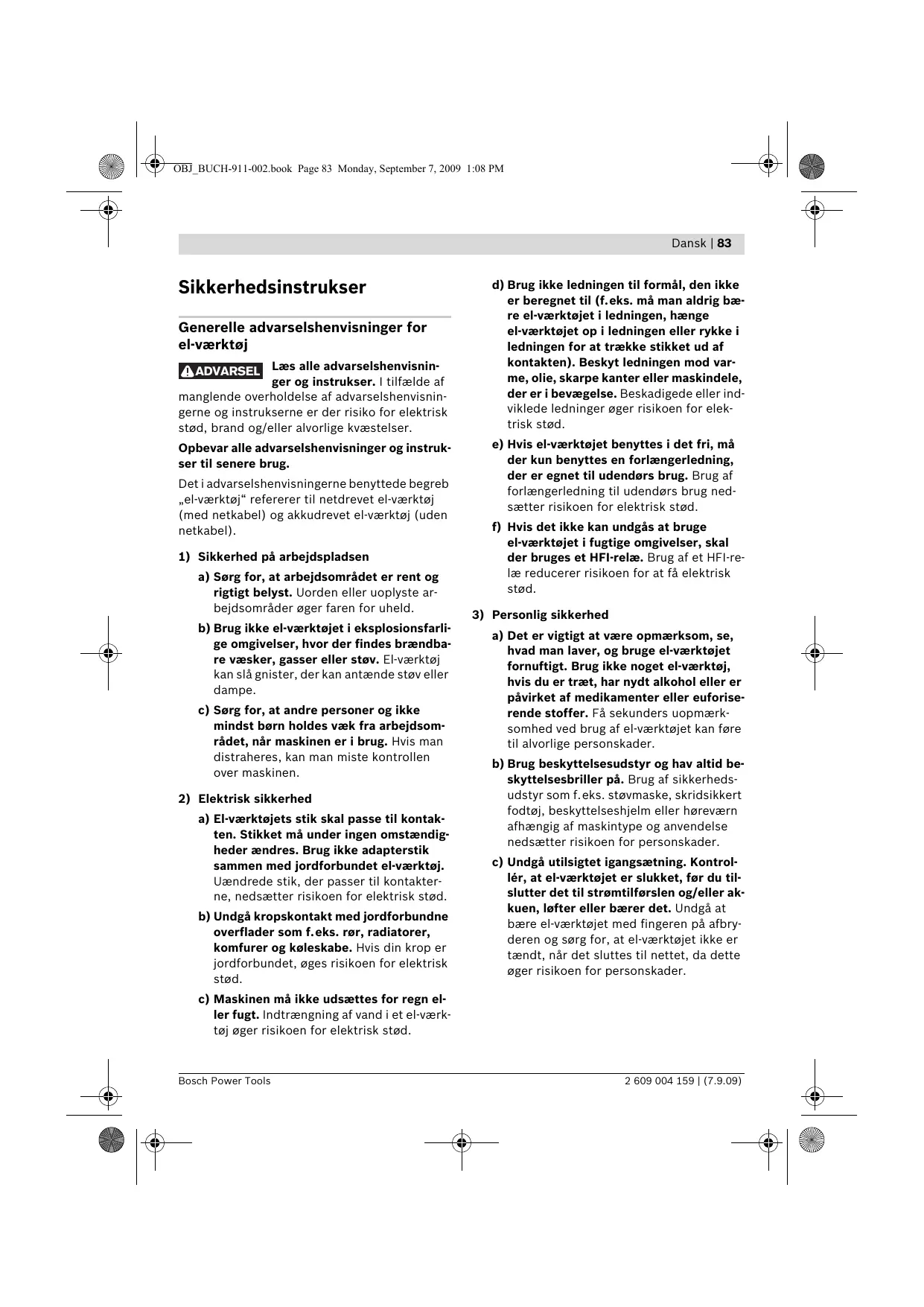

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af

manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom i balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvudsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til boremaskiner

▸ Brug høreværn i forbindelse med slagboring. Støjpåvirkning kan føre til tab af hørelse. ▸ Brug de ekstra håndgreb, der følger med el-værktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser. Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

Dansk | 85

Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade. ▸ Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med højt reaktionsmoment, da dette kan føre til tilbageslag. Indsatsværktøjet blokerer, hvis: - el-værktøjet overbelastes, eller - det sætter sig fast i det emne, der er ved at blive bearbejdet.

Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. ▸ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. - El-værktøjet må kun sættes fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. - El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Maskinen er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof. Maskiner med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde og gevindskæring.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Dybdeanslag 2 Hurtigspændende borepatron 3 Taste til indstilling af dybdeanslag 4 Omskifter „Boring/slagboring" 5 Indstillingshjul til valg af elektronisk omdrejningstal (PSB 750 RCE/PSB 750 RCA) 6 Låsetast til start-stop-kontakt 7 Retningsomskifter 8 Start-stop-kontakt 9 Ekstrahåndtag*

10 Vingeskrue til indstilling af ekstrahåndtag* 11 Opsugningsanordning med støvbeholder 12 Støvbeholder 13 Påfyldningsniveau for støvbeholder 14 Indstillingshjul omdrejningstal (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Sikkerhedskontakt for støvbeholder 16 Filterelement (micro-filtersystem) * 17 Gummipakning til støvbeholder 18 Støvbeskyttelsesring 19 Sikkerhedskontakt til udsugningsanordning 20 Klemme til opsugningsanordning* 21 Lås til støvbeholder 22 Universalbitholder 23 Skruebit 24 Spindel-låsetaste (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 Unbrakonøgle *

• Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

**almindelig (følger med maskinen)

86 | Dansk

Tekniske data

Slagboremaskine		PSB 650 RE	PSB 650 RA	PSB 750 RCE	PSB 750 RCA
		PSB 6500 RE
Typenummer		3 603 A28 0..	3 603 A28 0..	3 603 A28 5..	3 603 A28 5..
Nominel optagen effekt	W	650	650	750	750
Afgiven effekt	W	338	338	400	400
Omdrejningstal, ubelastet	\( \mathrm {min}^{-1} \)	50-3000	50-3000	50-3000	50-3000
Nominelt omdrejningstal	\( \mathrm {min}^{-1} \)	1690	1690	1750	1750
Slagtal	\( \mathrm {min}^{-1} \)	48000	48000	48000	48000
Nominelt omdrejnings-moment	Nm	1,7	1,7	1,9	1,9
Drejningsmoment ved max. afgiven effekt	Nm	9	9	10	10
Indstilling af omdrejningstal		●	●	●	●
Konstantelektronik		-	-	●	●
Højre-/venstreløb		●	●	●	●
Støvopsugning		-	●	-	●
Automatisk spindellås (Auto-Lock)		-	-	●	●
Spindelhals-Ø	mm	43	43	43	43
Max. bore-Ø
-Beton	mm	14	14	14	14
-Stål	mm	12	12	12	12
-Træ	mm	30	30	30	30
-med monteret udsugnings-anordning	mm	13	13	13	13
Borepatronens spændem-råde	mm	1,5-13	1,5-13	1,5-13	1,5-13
Vægt svarer til EPTA-Procedure 01/2003
-med udsugningsanordning	kg	-	1,9	-	2,0
-eden udsugningsanordning	kg	1,7	-	1,8	-
Beskyttelsensklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landspecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Dansk | 87

Støj-/vibrationsinformation

		PSB 650 RE PSB 6500 RE PSB 650 RA	PSB 750 RCE PSB 750 RCA
Måleværdier er beregnet iht. EN 60745.
Værktøjets A-vurderede lydtrykniveau er typisk Lydtrykniveau	dB(A)	97	100
Lydeffektniveau	dB(A)	108	111
Usikkerhed K=	dB	3	3
Brug høreværn!
Samlke vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: boring i metal: Vibrationseksponering ah	m/s2	4,5	5,0
usikkerhed K=	m/s2	1,5	1,5
slagboring i beton: Vibrationseksponering ah	m/s2	35	35
usikkerhed K=	m/s2	3,5	4,5
skruning: Vibrationseksponering ah	m/s2	<2,5	<2,5
usikkerhed K=	m/s2	1,5	1,5
gevindskæring: Vibrationseksponering ah	m/s2	<2,5	<2,5
usikkerhed K=	m/s2	1,5	1,5

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).

Teknisk dossier hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

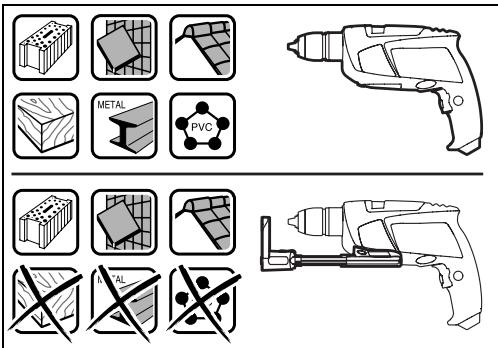

Støvopsugning (PSB 650 RA/ PSB 750 RCA) (se Fig. A-F)

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Anvend helst en støvopsugning.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Brug kun opsugningsanordningen, når der bearbejdes beton, tegl og mursten. Træ- eller kunststofspåner kan nemt føre til tilstopning. Pas på brandfare! Bearbejd ikke metalholdige materialer med den monterede opsugningsanordning. Varme metalspåner kan antænde dele af udsugningsanordningen.

Overhold venligst følgende for at opnå et optimalt udsugningsresultat:

Sørg for at udsugningsanordningen flugter med kanten på emnet eller væggen. Dermed er det også nemmere at bore i en ret vinkel. - Arbejd altid med for maks. hastighed, når udsugningsanordningen er monteret. - Når den ønskede boredybde er nået, skal boret trækkes ud af borehullet, før slagboremaskinen slukkes. - Anvend kun opsugningsanordningen med monteret filterelement 16, da støv/spåner kan trænge ind i el-værktøjet og beskadige dette. - Kontroller med regelmæssige mellemrum, at filterelementet 16 ikke er beskadiget. Skift filterelementet med det samme, hvis det er beskadiget. - Støvbeskyttelsesringen 18 slides især, når der arbejdes med store borediametre. Udskift den, hvis den er beskadiget.

Udsugningsanordning sættes på (se Fig. A)

Bliver udsugningen svagere eller er påfyldningsindikatoren 13 fuld, skal støvbeholderen 12 tømmes. Tryk på den riflede flade på sikkerhedskontakten 15 og tag støvbeholderen 12 af.

Tøm og rengør støvbeholderen 12. Rengør filterelementet 16 ved at banke på det.

Tryk på filterelementets holder 16 og træk det ud. Skift filterelementet 16 inkl. holder. Kontroller, at gummipakningen 17 er sat i, før holderen sættes på.

Sæt støvbeholderen 12 på igen og fastlås den ved at trykke på den glatte flade på sikkerhedskontakten 15.

Udsugningsanordning tages af (se Fig. E)

Opsugningsanordningen demonteres 11 ved at trykke på sikkerhedskontakten 19 og trække opsugningsanordningen 11 af fremad.

Sæt låsen 21 på eller tøm støvbeholderen 12, før udsugningsanordningen lægges fra.

Ekstrahåndtag

Brug altid el-værktøjet med ekstrahåndtaget 9.

Du kan svinge ekstrahandtaget 9 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

Drej vingeskruen til indstilling af ekstrahandtaget 10 mod venstre (mod uret) og sving ekstrahandtaget 9 i den ønskede position. Drej herefter vingeskruen 10 mod højre (med uret) igen.

Indstil boredybden (se Fig. G)

Med dybdeanslaget 1 kan den ønskede boredybde X fastlægges.

Tryk på tasten til indstilling af dybdeanslag 3 og sæt dybdeanslaget ind i ekstrahandtaget 9.

Den riflede side på dybdeanslaget 1 skal pege nedad.

Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Værktøjsskift

Hurtigspændende borepatron

PSB 750 RCE/PSB 750 RCA) (se Fig. H)

Borespindlen er fastlåst, hvis start-stop-kontakten 8 er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkel måde.

Åbn hurtigspændeborepatronen 2 ved at dreje den i drejeretning ①, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 2 kraftigt i drejeretning ② med hånden, til der ikke mere høres noget klik. Borepatronen låses derved automatisk.

Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes.

Hurtigspændende borepatron (PSB 650 RE/PSB 6500 RE/PSB 650 RA) (se Fig. I)

Tryk kun på spindellåsetasten 24, når elværktøjet står stille.

Borespindlen fastlåses ved at trykke på spindellåsetasten 24. Dette gør det muligt at udskifte indsatsværktøj i borepatronen på en hurtig, behagelig og enkel måde.

Åbn hurtigspændeborepatronen 2 ved at dreje den i drejeretning ①, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 2 kraftigt i drejeretning ② med hånden, til der ikke mere høres noget klik. Borepatronen låses derved automatisk.

Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes.

Skrueværktøj

Skruebits 23 skal altid bruges sammen med en universalbitholder 22. Brug kun passende skruebits til skruehovedet.

Til skruearbejde stilles omskifteren „Boring/slagboring" 4 altid på symbolet „Boring".

Borepatron skiftes (PSB 750 RCE/PSB 750 RCA)

Borepatron demonteres (se Fig. J)

Spænd en sekskantnøgle 25 med et kort skaft foran ind i den selvspændende borepatron 2.

Læg el-værktøjet på et fast underlag (f.eks. en værktøjsbænk). Hold fast i el-værktøjet og løsne hurtigspændeborepatronen 2 ved at dreje unbrakonøglen 25 med uret 0. En fastsiddende hurtigspændeborepatron løsnes med et let slag på det lange skaft på unbrakonøglen 25. Fjern sekskantnøglen fra den selvspændende borepatron og skru den selvspændende borepatron helt af.

Borepatron monteres (se Fig. K)

Den selvspændende borepatron monteres i omvendt rækkefølge.

Borepatronen skal spændes med et tilspændingsmoment på ca. 25-35 Nm.

Borepatron skiftes (PSB 650 RE/PSB 6500 RE/PSB 650 RA)

Borepatron demonteres (se Fig. L)

Spænd en sekskantnøgle 25 med et kort skaft foran ind i den selvspændende borepatron 2.

Læg el-værktøjet på et fast underlag (f.eks. en værktøjsbænk). Hold fast i el-værktøjet, tryk på spindel-låsetasten 24 og løsn hurtigspændeborepatronen 2 ved at dreje unbraconøglen 25 i drejeretning ①. En fastsiddende borepatron løsnes med et let slag på det lange skaft på unbrakonøglen 25. Fjern sekskantnøglen fra den selvspændende borepatron og skru den selvspændende borepatron helt af.

Borepatron monteres (se Fig. M)

Den selvspændende borepatron monteres i omvendt rækkefølge.

Borepatronen skal spændes med et tilspændingsmoment på ca. 25-35 Nm.

Brug

Ibrugtagning

▸ Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Indstil drejeretning (se billede N-O)

Med retningsomskifteren 7 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 8 er dette ikke muligt.

Boring og skruearbejde

Stil omskifteren 4 på symbolet „Boring".

Slagboring

Stil omskifteren 4 på symbolet „Slagboring".

Omskifteren 4 falder mærkbart i hak og kan også aktiveres, mens motoren går.

Tænd/sluk

Til ibrugtagning af el-værktøjet trykkes på start-stop-kontakten 8 og hold den nede.

Til fastlåsning af den nedtrykkede start-stop-kontakt 8 trykkes på låsetasten 6.

El-værktøjet slukkes ved at slippe start-stop-kontakten 8. Er den låst med låsetasten 6, trykkes kort på start-stop-kontakten 8, hvorefter den slippes.

Omdrejningstal/slagtal indstilles

Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 8 trykkes ind.

Let tryk på start-stop-kontakten 8 fører til et lavt omdrejningstal/slagtal. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Elektronisk indstilling af omdrejningstal (PSB 750 RCE/PSB 750 RCA)

Hjulet til indstilling af elektronisk omdrejningstal 5 bruges til at indstille det nødvendige omdrejningstal/slagtal, også under arbejdet.

Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.

Til arbejde med lille omdrejningstal.

Til arbejde med max. omdrejningstal.

Arbejdsvejledning

Sæt kun el-værktøjet på møtrikken/skruen i afbrudt tilstand. Roterende indsatsværktøjer kan skride.

Efter længere tids arbejde med lavt omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøjet ud sammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Alt elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

92 | Svenska

Säkerhetsanvisningar

Funktionsbeskrivning

1) Sikkerhet på arbeidsplassen

Kontroller om filterelementet 16 er skadet, og skift det eventuelt ut.

Kontroller om filterelementet 16 er skadet, og skift det eventuelt ut.

Trykk på holderen til filtrelementet 16 og trekk det ut. Skift ut filtrelementet 16 inkludert holderen. Ved påsetting av holderen må du passe på at gummitetningen 17 er satt inn.

Skru til hylsen på den selvspennende chucken 2 med hænderne i drejeretning ② til det ikke længere høres en slurelyd. Chucken låses da automatisk.

Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 2 ved å dreie umbrakonøkkelen 25 i dreieretning ①. En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 25. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av.

Kundeservice og kunderådgivning
