Tipo de producto	Taladro percutor
Marca	BOSCH
Modelo	PSB 650 RA
Número de artículo	3 603 A28 0..
Potencia nominal absorbida	650 W
Potencia útil suministrada	338 W
Velocidad en vacío	50-3000 rpm
Velocidad nominal	1690 rpm
Número de impactos	48000 rpm
Par nominal	1,7 Nm
Par a potencia suministrada máx.	9 Nm
Preselección de velocidad	Sí
Giro a derecha/izquierda	Sí
Dispositivo de aspiración de polvo	Sí (integrado)
Diámetro del cuello del husillo	43 mm
Diámetro de taladrado máx. - Hormigón	14 mm
Diámetro de taladrado máx. - Acero	12 mm
Diámetro de taladrado máx. - Madera	30 mm
Diámetro de taladrado máx. con aspiración	13 mm
Rango de sujeción del portabrocas	1,5-13 mm
Peso (con aspiración)	1,9 kg
Clase de protección	II (doble aislamiento)
Tensión de alimentación	230 V (50 Hz)
Tipo de portabrocas	Portabrocas automático (sin llave)
Empuñadura adicional	Sí, ajustable
Tope de profundidad	Sí, ajustable

Preguntas frecuentes - PSB 650 RA BOSCH

¿Cómo ajustar la profundidad de taladrado en la PSB 650 RA?

Utilice el tope de profundidad (1). Presione la tecla de ajuste (3), coloque el tope en la empuñadura adicional, luego sáquelo hasta que la distancia entre la punta de la broca y el tope corresponda a la profundidad deseada.

¿Cómo cambiar el sentido de giro?

Utilice el conmutador de sentido de giro (7). Para un giro a la derecha (taladrado), gírelo completamente hacia la izquierda. Para un giro a la izquierda (atornillado), gírelo completamente hacia la derecha. No lo accione cuando el interruptor de encendido/apagado esté presionado.

¿Cómo montar el dispositivo de aspiración?

Acérquelo por la parte frontal del lado inferior del taladro. Asegúrese de que repose correctamente sobre la carcasa y que esté bien bloqueado.

¿Cuál es la velocidad máxima del taladro?

La velocidad en vacío máxima es de 3000 rpm. Puede ajustarla continuamente mediante el interruptor de encendido/apagado (8) o la rueda de preselección (14) para elegir la velocidad adecuada al material.

¿Cómo limpiar el dispositivo de aspiración?

Vacíe regularmente el depósito de recogida (12) presionando la tecla de desbloqueo (15). Limpie el filtro (16) golpeándolo. Verifique que no esté dañado y reemplácelo si es necesario.

¿Cuáles son los diámetros de taladrado máximos?

Hormigón: 14 mm, acero: 12 mm, madera: 30 mm. Con el dispositivo de aspiración montado, el diámetro máximo en hormigón es de 13 mm.

¿Cómo desmontar el portabrocas?

Apriete el extremo corto de una llave hexagonal (25) en el portabrocas. Coloque la herramienta sobre un soporte estable, sosténgala y gire la llave en la dirección ① para aflojar. Para los modelos con bloqueo de husillo, presione la tecla (24) antes de girar.

¿Cuál es la potencia del taladro?

La potencia nominal absorbida es de 650 W, y la potencia útil suministrada es de 338 W. Esto permite taladrar eficazmente en diversos materiales.

¿Cómo ajustar la velocidad en la PSB 650 RA?

Puede ajustar la velocidad continuamente presionando más o menos el interruptor de encendido/apagado (8). Para un ajuste previo, use la rueda (14) para elegir la velocidad de giro o la frecuencia de percusión adecuada.

¿Qué accesorios se incluyen con el taladro?

El taladro se entrega con una empuñadura adicional (9), un tope de profundidad (1), un dispositivo de aspiración (11) y un portabrocas automático. Las brocas y puntas no están incluidas. Consulte el catálogo Bosch para accesorios compatibles.

MANUAL DE USUARIO PSB 650 RA BOSCH

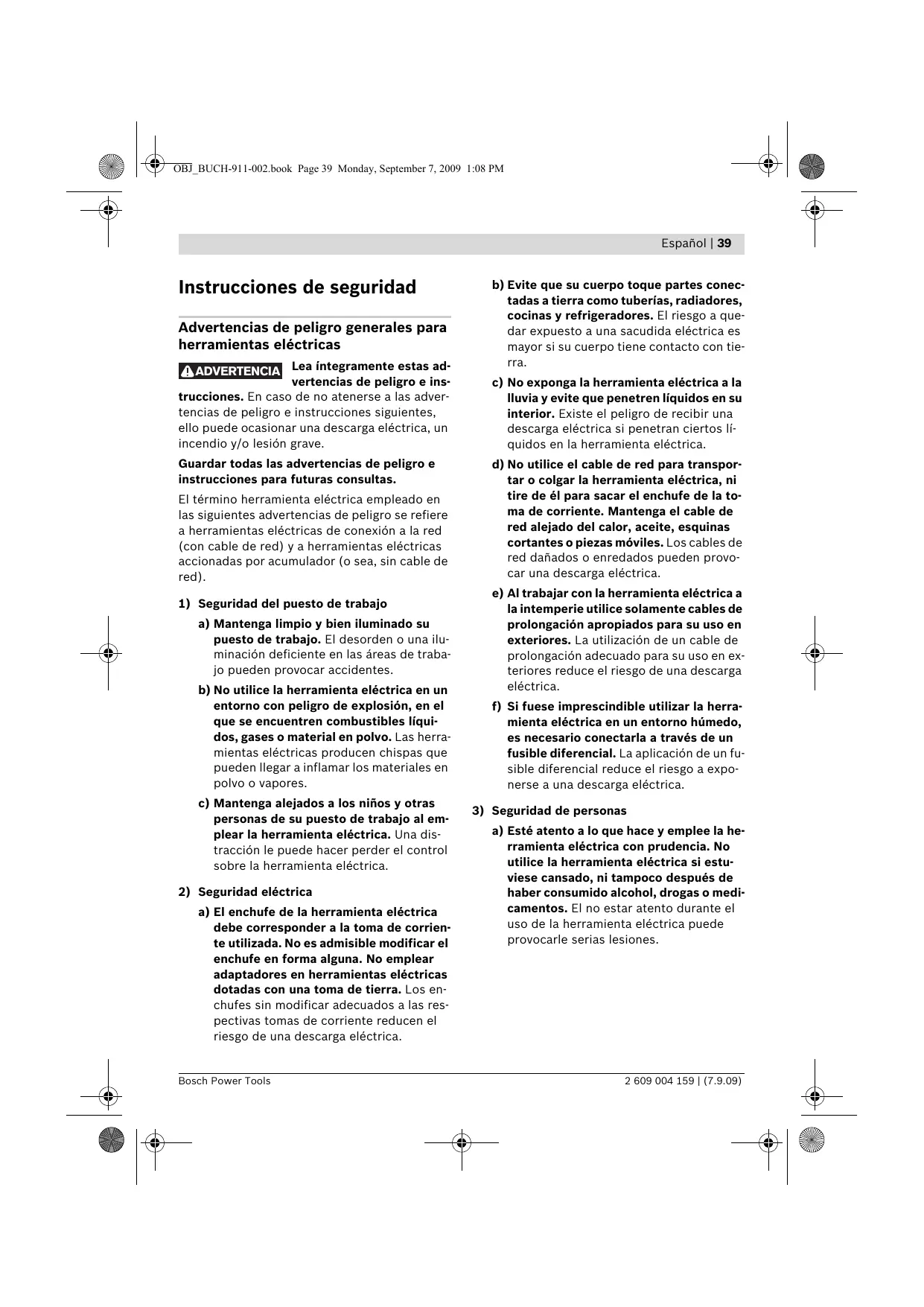

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones.

En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviera cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, algo puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación del polvo, asegúrese de que éstos estén montados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambio de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para taladradoras

Colóquese unos protectores auditivos al taladrar con percusión. El ruido intenso puede provocar sordera. - Emplee las empuñaduras adicionales suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente. Sujete la herramienta eléctrica por las empuñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable de la herramienta eléctrica. El contacto con conductores bajo tensión podría hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. - Utilice los aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañeros abastecedores. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas pueda producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.

• Desconecte inmediatamente la herramienta eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un rechazo. El útil se bloquea:
• si la herramienta eléctrica se sobrecarga, o
• si esta se ladea en la pieza de trabajo.
• Trabaje sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con algunos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. Antes de depositarla, espere a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado conlleva un mayor riesgo de electrocución.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para taladrar con percusión en ladrillo, hormigón y piedra, así como para taladrar sin percutir madera, metal, cerámica y material sintético. Los aparatos dotados con regulador electrónico e inversión de giro son adecuados también para atornillar y hacer roscas.

24 Botón de bloqueo del husillo (PSB 650 RE/PSB 6500 RE/PSB 650 RA)

25 Llave macho hexagonal**

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.

**de tipo comercial (no se adjunta con el aparato)

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Tope de profundidad 2 Portabrocas de sujeción rápida 3 Botón de ajuste del tope de profundidad 4 Conmutador "Taladrar/taladrar con percusión" 5 Rueda para preselección electrónica de las revoluciones (PSB 750 RCE/PSB 750 RCA) 6 Tecla de enclavamiento del interruptor de conexión/desconexión 7 Selector de sentido de giro 8 Interruptor de conexión/desconexión 9 Empuñadura adicional 10 Tornillo de mariposa para ajuste de la empuñadura adicional 11 Dispositivo de aspiración con depósito de polvo 12 Depósito de polvo 13 Indicador de nivel de llenado del depósito de polvo 14 Rueda preselectora de revoluciones (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Botón de extracción del depósito de polvo 16 Elemento filtrante (sistema Microfiltro) * 17 Junta de goma del depósito de polvo 18 Anillo antipolvo 19 Botón de extracción del dispositivo de aspiración 20 Grapa del dispositivo de aspiración 21 Cierre para el depósito de polvo 22 Soporte universal de puntas de atornillar 23 Punta de atornillar

Datos técnicos

Taladradora de percuisión		PSB 650 RE	PSB 650 RA	PSB 750 RCE	PSB 750 RCA
		PSB 6500 RE
№ de articulo		3 603 A28 0..	3 603 A28 0..	3 603 A28 5..	3 603 A28 5..
Potencia absorbida nominal	W	650	650	750	750
Potencia uyil	W	338	338	400	400
Revoluciónles en vacío	min-1	50-3000	50-3000	50-3000	50-3000
Revoluciónles nominales	min-1	1690	1690	1750	1750
Frecuencia de percuisión	min-1	48000	48000	48000	48000
Par nominal	Nm	1,7	1,7	1,9	1,9
Par a potencia uyil más.	Nm	9	9	10	10
Preselección de revoluciones		●	●	●	●
Electrónica Constante		-	-	●	●
Giro aADEchas/izquierdas		●	●	●	●
Dispositivo de aspiración del polvo		-	●	-	●
Retencion automática del husillo (Auto-Lock)		-	-	●	●
Ø del cuello del husillo	mm	43	43	43	43
Ø的最大. de perforación
-Hormigón	mm	14	14	14	14
-Acero	mm	12	12	12	12
-Madera	mm	30	30	30	30
-con dispositivo de aspiración montado	mm	13	13	13	13
Capacidad del portabrocas	mm	1,5-13	1,5-13	1,5-13	1,5-13
Peso según EPTA-Procedure 01/2003
-con dispositivo de aspiración	kg	-	1,9	-	2,0
-sin dispositivo de aspiración	kg	1,7	-	1,8	-
Clase de protección		II	II	II	II

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones especiales para ciertos países. Preste atención al n.º de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Información sobre ruidos y vibraciones

		PSB 650 RE PSB 6500 RE PSB 650 RA	PSB 750 RCE PSB 750 RCA
Determinación de los values de medicación según EN 60745.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a
Nivel de presión sonora	dB(A)	97	100
Nivel de potencia acústica	dB(A)	108	111
Tolerancia K=	dB	3	3
¡Colocarse≦los protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres dirección- nes) determinado según EN 60745: Taladrado en metal: Valor de vibraciones generadas ah	m/s2	4,5	5,0
tolerancia K=	m/s2	1,5	1,5
Taladrado con percésión en hormigón: Valor de vibraciones generadas ah	m/s2	35	35
tolerancia K=	m/s2	3,5	4,5
Atornillado: Valor de vibraciones generadas ah	m/s2	<2,5	<2,5
tolerancia K=	m/s2	1,5	1,5
Roscado: Valor de vibraciones generadas ah	m/s2	<2,5	<2,5
tolerancia K=	m/s2	1,5	1,5

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Más bien es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato está desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente.

Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Expediente técnico en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Español | 45

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

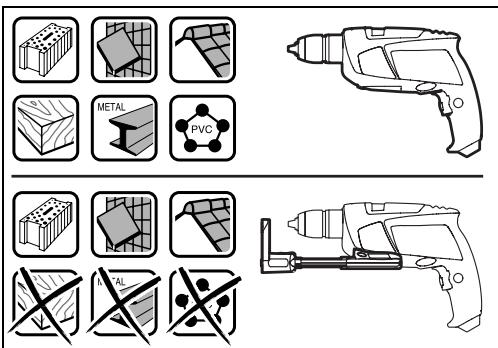

Dispositivo de aspiración de polvo (PSB 650 RA/PSB 750 RCA) (ver figuras A-F)

• El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

• A ser posible, utilice un equipo para aspiración de polvo.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

• Únicamente utilice el dispositivo de aspiración al trabajar hormigón, tejas o ladrillos. Las virutas de madera o plástico pueden causar fácilmente una obstrucción.
• ¡Atención, peligro de incendio! No trabaje piezas metálicas con el dispositivo de aspiración montado. Las virutas de metal calientes podrían incendiar ciertas piezas del dispositivo de aspiración.

Para encontrar una aspiración óptima, siga los siguientes consejos:

• Observe que el dispositivo de aspiración asiente completamente contra la pieza o pared. Esto le ayudará además a obtener una perforación perpendicular.
• Al aplicar el dispositivo de aspiración, trabaje siempre a las revoluciones máximas.
• Al alcanzar la profundidad de taladrado deseada, saque primero la broca de la perforación y desconecte entonces la taladradora de percusión.
• Únicamente use el dispositivo de aspiración teniendo montado el elemento filtrante 16 para evitar daños originados por la entrada de polvo o virutas en el interior de la herramienta eléctrica.
• Verifique con regularidad el estado del elemento filtrante 16. Sustituya inmediatamente un elemento filtrante deteriorado.
• Especialmente al trabajar con brocas de gran diámetro, el anillo antipolvo 18 puede llegar a desgastarse en exceso. Sustitúyalo si estuviese deteriorado.

Montaje del dispositivo de aspiración (ver figura A)

Aproxime por delante el dispositivo de aspiración 11 hacia la parte inferior de la taladradora de percusión. Preste atención a que el dispositivo de aspiración 11 quede enclavado y enrasado con la carcasa.

Limpieza del dispositivo de aspiración (ver figuras B-D)

El depósito de polvo 12 dispone de una capacidad para aprox. 10 taladros de un diámetro de 10 mm.

Si nota que el rendimiento de aspiración va disminuyendo, o si el indicador de nivel de llenado 13 indicase que el depósito de polvo 12 estuviese lleno, es necesario vaciar el mismo. Para ello, presione la superficie estriada del botón de extracción 15 y retire el depósito de polvo 12.

Vacía y limpia el depósito de polvo 12. Limpia el elemento filtrante 16 golpeándolo levemente contra una base plana.

Inspecciona si está dañado el elemento filtrante 16 y sustitúyelo en caso afirmativo.

Presiona la pieza de sujeción del elemento filtrante 16 y sácalo. Cambia el elemento filtrante 16 junto con la pieza de sujeción. Al montar la pieza de sujeción, presta atención a que vaya montada la junta de goma 17.

Monta de nuevo el depósito de polvo 12 y enclávalo presionando la superficie lisa del botón de extracción 15.

Desmontaje del dispositivo de aspiración (ver figura E)

Para desmontar el dispositivo de aspiración 11, acciona el botón de extracción 19 y saca el dispositivo de aspiración 11 tirando de él hacia delante.

Colocación del dispositivo de aspiración en el maletín (ver figura F)

Para guardar el dispositivo de aspiración 11 en el maletín, desmonta el dispositivo de aspiración 11, comprímelo hasta el tope y asegúralo con la grapa 20.

Monta el cierre 21 o vacía el depósito de polvo 12, antes de depositar el dispositivo de aspiración.

Empuñadura adicional

Solamente utiliza la herramienta eléctrica con la empuñadura adicional 9 montada.

La empuñadura adicional 9 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.

Gira en sentido contrario a las agujas del reloj el tornillo de mariposa 10 y gira la empuñadura adicional 9 a la posición deseada. Seguidamente aprieta en el sentido de las agujas del reloj el tornillo de mariposa 10.

Ajuste de la profundidad de perforación (ver figura G)

El tope de profundidad 1 permite ajustar la profundidad de perforación X deseada.

Presione el botón de ajuste del tope de profundidad 3 e introduzca el tope de profundidad en la empuñadura adicional 9.

La cara estriada del tope de profundidad 1 deberá estar hacia abajo.

Saque el tope de profundidad de forma que la medida entre la punta de la broca y el tope de profundidad corresponda a la profundidad de perforación X.

Cambio de uso

Portabrocas de sujeción rápida (PSB 750 RCE/PSB 750 RCA) (ver figura H)

El husillo queda retenido siempre que no se accione el interruptor de conexión/desconexión 8. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas.

Gire el portabrocas de sujeción rápida 2 en el sentido ●, lo suficiente, para poder alojar el útil. Inserte el útil.

Gire firmemente a mano en el sentido ② el casquillo del portabrocas de sujeción rápida 2 hasta que deje de percibirse el ruido de carraca. El portabrocas queda enclavado así de forma automática.

Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario.

Portabrocas de sujeción rápida (PSB 650 RE/PSB 6500 RE/PSB 650 RA) (ver figura I)

Solamente se acciona el botón de retención del husillo 24 estando detenido el husillo.

Presionando el botón de bloqueo del husillo 24 se retiene el husillo. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas.

Gire el portabrocas de sujeción rápida 2 en el sentido 0, lo suficiente, para poder alojar el útil. Inserte el útil.

Gire firmemente a mano en el sentido ② el casquillo del portabrocas de sujeción rápida 2 hasta que dejen de percibirse el ruido de carraca. El portabrocas queda enclavado así de forma automática.

Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario.

Útil de atornillar

Si utiliza puntas de atornillar 23, estas deben montarse siempre en un soporte universal para puntas de atornillar 22. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.

Para atornillar, ajuste siempre el selector "Taladrar/percutir" 4 en la posición con el símbolo "Taladrar".

Cambio del portabrocas (PSB 750 RCE/PSB 750 RCA)

Desmontaje del portabrocas (ver figura J)

Sujete el extremo más corto de una llave macho hexagonal 25 en el portabrocas de sujeción rápida 2.

Deposite la herramienta eléctrica sobre una base firme como, p. ej., un banco de trabajo. Sujete firmemente la herramienta eléctrica y afloje el portabrocas de sujeción rápida 2 girando en el sentido la llave macho hexagonal 25. Si el portabrocas de sujeción rápida se resistiese a ser desmontado, aplique un golpe leve contra el extremo más largo de la llave macho hexagonal 25. Retire la llave macho hexagonal del portabrocas de sujeción rápida y desenrósquelo completamente.

Montaje del portabrocas (ver figura K)

El montaje del portabrocas de sujeción rápida se realiza siguiendo los pasos en orden inverso.

El portabrocas debe apretarse con un par de apriete aprox. de 25-35 Nm.

Cambio del portabrocas (PSB 650 RE/PSB 6500 RE/PSB 650 RA)

Desmontaje del portabrocas (ver figura L)

Sujete el extremo más corto de una llave macho hexagonal 25 en el portabrocas de sujeción rápida 2.

Deposite la herramienta eléctrica sobre una base firme como, p. ej., un banco de trabajo. Sujete firmemente la herramienta eléctrica, accione el botón de bloqueo del husillo 24, y afloje el portabrocas de sujeción rápida 2 girando en el sentido ① la llave macho hexagonal 25. Si el portabrocas de sujeción rápida se resistiese a ser desmontado, aplique un golpe leve contra el extremo más largo de la llave macho hexagonal 25. Retire la llave macho hexagonal del portabrocas de sujeción rápida y desenrósquelo completamente.

Montaje del portabrocas (ver figura M)

El montaje del portabrocas de sujeción rápida se realiza siguiendo los pasos en orden inverso.

El portabrocas debe apretarse con un par de apriete aprox. de 25-35 Nm.

Operación

Puesta en marcha

Observe la tensión de red. La tensión de alimentación debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.

Ajuste del sentido de giro (ver figuras N-O)

Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 8 accionado.

Giro a derechas: Para taladrar y enroscar tornillos, presionar hasta el tope hacia la izquierda el selector de sentido de giro 7.

Giro a izquierdas: Para aflojar o sacar tornillos y tuercas, empujar hasta el tope hacia la derecha el selector del sentido de giro 7.

Ajuste del modo de operación

Taladrar y atornillar

Gire el selector 4 hacia la posición con el símbolo "Taladrar".

Taladrar con percusión

Colocar el conmutador 4 sobre el símbolo "Taladrar con percusión".

El conmutador 4 queda enclavado de forma perceptible y se puede accionar también con el motor en funcionamiento.

Para poner en marcha la herramienta eléctrica, accionar y mantener en esta posición el interruptor de conexión/desconexión 8.

Para retener el interruptor de conexión/desconexión 8 una vez accionado, presionar la tecla de enclavamiento 6.

Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión 8, o en caso de estar enclavado con la tecla 6, presione brevemente y suelte a continuación el interruptor de conexión/desconexión 8.

Ajuste del número de revoluciones/frecuencia de percusión

Variando la presión ejercida sobre el interruptor de conexión/desconexión 8 puede Ud. regular de forma continua las revoluciones/número de impactos de la herramienta eléctrica.

Accionando ligeramente el interruptor de conexión/desconexión 8 se obtienen unas revoluciones/frecuencia de percusión reducidas. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/frecuencia de percusión.

Preselección del número de revoluciones/frecuencia de percusión (PSB 650 RE/PSB 6500 RE/PSB 650 RA)

La rueda preselectora de revoluciones 14 le permite seleccionar el número de revoluciones/frecuencia de percusión incluso durante la operación del aparato.

El número de revoluciones/frecuencia de percusión precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.

Preselección electrónica de revoluciones (PSB 750 RCE/PSB 750 RCA)

La rueda de preselección electrónica de revoluciones 5 le permite seleccionar el número de revoluciones/frecuencia de percusión incluso durante la operación del aparato.

El número de revoluciones/frecuencia de percusión precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.

Para trabajo a bajas revoluciones.

Instrucciones para la operación

Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.

En caso de trabajo prolongado a bajas revoluciones deben refrigerarse la herramienta eléctrica de vez en cuando, aproximadamente 3 minutos, a las revoluciones en vacío máximas.

Mantenimiento y servicios

Mantenimiento y limpieza

► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. ► Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajo con eficacia y seguridad.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deben encargarse a un servicio profesional autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.° de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las encontrará en:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de Ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irrázaval 259 - Ñuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio

nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

50 | Portugués

1) Asegurar el área de trabajo

Además, también deberán estipularse medidas

Ajustar el tipo de funcionamiento

Taladrar y atornillar
