Produkttyp	Slagborrmaskin
Varumärke	BOSCH
Modell	PSB 650 RA
Artikelnummer	3 603 A28 0..
Nominell absorptions effekt	650 W
Avgående effekt	338 W
Tomgångshastighet	50-3000 tr/min
Nominell rotationshastighet	1690 tr/min
Slagtal	48000 tr/min
Nominellt vridmoment	1,7 Nm
Max. avgående vridmoment	9 Nm
Förval för rotationshastighet	Ja
Höger/vänster rotation	Ja
Dammsugningsanordning	Ja (inbyggd)
Spindelns halsdiameter	43 mm
Max. borrdiameter - Betong	14 mm
Max. borrdiameter - Stål	12 mm
Max. borrdiameter - Trä	30 mm
Max. borrdiameter med sugning	13 mm
Chuckens spännområde	1,5-13 mm
Vikt (med sugning)	1,9 kg
Skyddsklass	II (dubbelisolering)
Matningsspänning	230 V (50 Hz)
Chucktyp	Självspännande chuck (nyckelfri)
Extrahandtag	Ja, justerbar
Djupbegränsare	Ja, justerbar

Vanliga frågor - PSB 650 RA BOSCH

Hur ställer man in borrdjupet på PSB 650 RA?

Använd djupbegränsaren (1). Tryck på inställningsknappen (3), placera begränsaren i extrahandtaget och dra ut den tills avståndet mellan borrspetsen och begränsaren motsvarar önskat djup.

Hur ändrar man rotationsriktning?

Använd rotationsriktningsomkopplaren (7). För högerrotation (borrning) vrid den helt till vänster. För vänsterrotation (losskruvning) vrid den helt till höger. Använd den inte när strömbrytaren är intryckt.

Hur monterar man dammsugaren?

För dammsugaren (11) framifrån under borrmaskinen. Se till att den sitter korrekt på huset och är ordentligt låst.

Vilken är borrmaskinens maximala hastighet?

Maximal tomgångshastighet är 3000 varv/min. Du kan kontinuerligt justera hastigheten med strömbrytaren (8) eller förvalsratten (14) för att välja lämplig hastighet för materialet.

Hur rengör man dammsugaren?

Töm regelbundet uppsamlingsbehållaren (12) genom att trycka på upplåsningsknappen (15). Rengör filtret (16) genom att knacka det. Kontrollera att det inte är skadat och byt ut vid behov.

Vilka är de maximala borrdiametrarna?

Betong: 14 mm, stål: 12 mm, trä: 30 mm. Med dammsugaren monterad är maxdiametern i betong 13 mm.

Hur demonterar man chucken?

Dra åt den korta änden av en insexnyckel (25) i chucken. Placera verktyget på ett stabilt underlag, håll det och vrid nyckeln i riktning ① för att lossa. För modeller med spindellås, tryck på knappen (24) innan du vrider.

Vilken effekt har borrmaskinen?

Nominell absorptions effekt är 650 W och avgående effekt är 338 W. Detta möjliggör effektiv borrning i olika material.

Hur ställer man in hastigheten på PSB 650 RA?

Du kan kontinuerligt justera hastigheten genom att trycka mer eller mindre på strömbrytaren (8). För förinställning, använd ratten (14) för att välja lämplig rotationshastighet eller slagfrekvens.

Vilka tillbehör ingår med borrmaskinen?

Borrmaskinen levereras med ett extrahandtag (9), en djupbegränsare (1), en dammsugare (11) och en självspännande chuck. Borr och bits ingår inte. Se Bosch katalog för kompatibla tillbehör.

BRUKSANVISNING PSB 650 RA BOSCH

För utsugsanordningen 11 framifrån till undersidan på slagborrmaskinen. Se till att utsugsanordningen 11 ligger mot huset och låses fast.

Rengör utsugsanordningen (se Fig. B-D)

Dammbehållaren 12 rymmer ca. 10 borrningar med en borrdiameter på 10 mm.

Förvara utsugsanordningen (se Fig. F)

Utsugsanordningen 11 förvaras i kofferten genom att ta bort utsugsanordningen 11, skjuta ihop den och sätta på klämman 20.

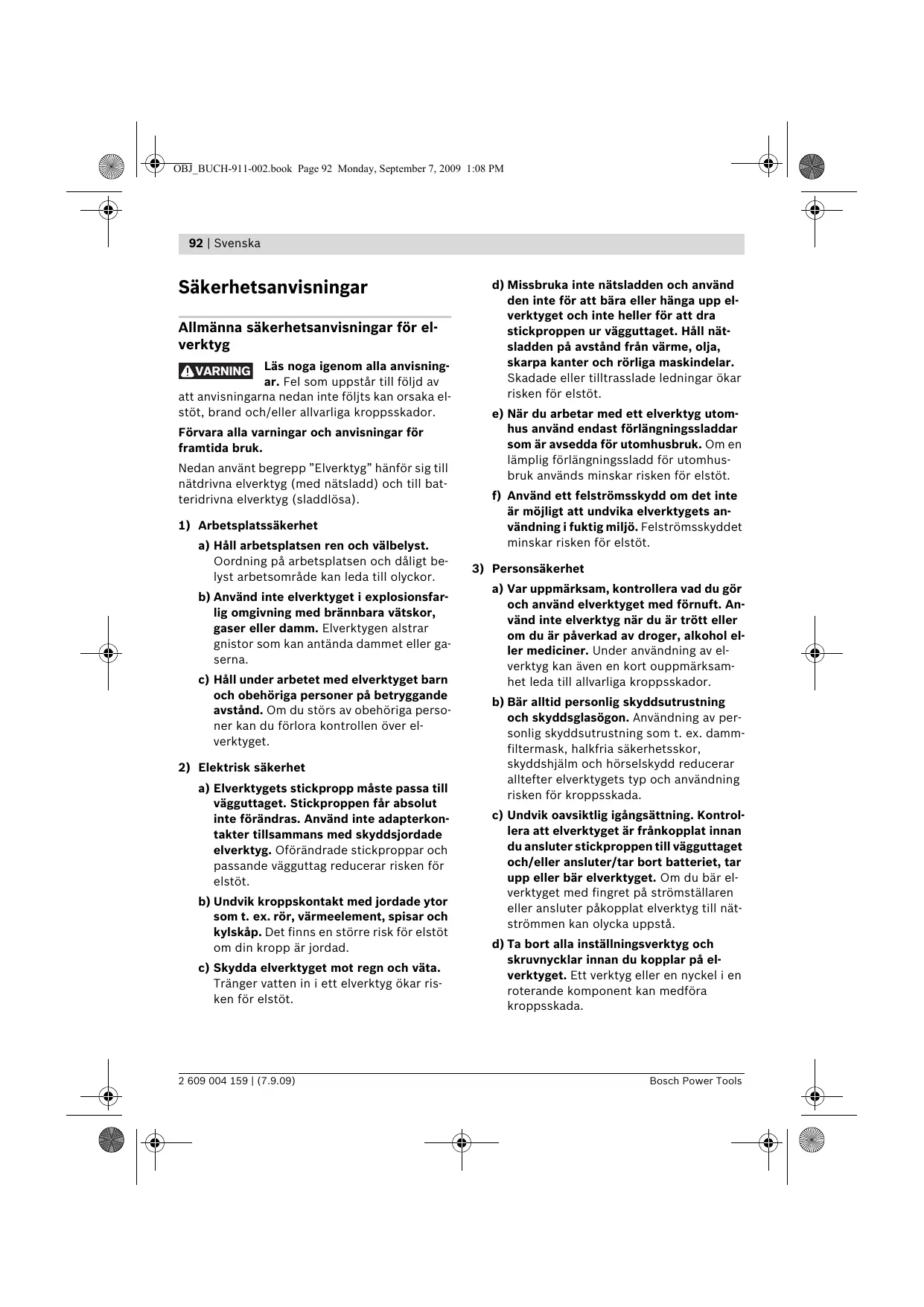

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd den inte för att bära eller hålla upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

Svenska | 93

e) Undvik onormala kroppställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmönstret. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner

Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada. Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. ▸ Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: - elverktyget överbelastas eller snedvrids i arbetsstycket. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.

Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. Maskiner med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafikssidan.

1 Djupanslag 2 Snabbchuck 3 Knapp för djupinställning 4 Omkopplare "Borra/slagborra" 5 Ställratt för elektroniskt varvtalsförval (PSB 750 RCE/PSB 750 RCA) 6 Spärrknapp för strömställaren 7 Riktningsomkopplare 8 Strömställare Till/Från 9 Stödhandtag*

10 Vingskruv för stödhandtagsjustering 11 Dammutsugningsanordning med dammbehållare 12 Dammbehållare 13 Dammbehållarens volymindikering 14 Ställratt varvtalsförval (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Upplåsningsknapp för dammbehållaren 16 Filterelement (mikrofiltersystem) * 17 Gummitätning för dammbehållare 18 Dammskyddsring 19 Upplåsningsknapp för dammutsugningsanordning* 20 Klämma för dammutsugningsanordning* 21 Spärr för dammbehållaren 22 Universalbitshållare 23 Skruvbits 24 Spindellåsknapp (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 Sexkantnyckel *

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

**handelsvara (ingår inte i leveransen)

Tekniska data

Slagborrmaskin		PSB 650 RE	PSB 650 RA	PSB 750 RCE	PSB 750 RCA
		PSB 6500 RE
Produktnummer		3 603 A28 0..	3 603 A28 0..	3 603 A28 5..	3 603 A28 5..
Upptagen märkeffekt	W	650	650	750	750
Avgiven effekt	W	338	338	400	400
Tomgångsvarvital	min-1	50-3000	50-3000	50-3000	50-3000
Märkvarvital	min-1	1690	1690	1750	1750
Slagtal	min-1	48000	48000	48000	48000
Nominell vridmoment	Nm	1,7	1,7	1,9	1,9
Vridmoment vid max.uteffekt	Nm	9	9	10	10
Varvtalsforval		●	●	●	●
Konstantelektronik		-	-	●	●
Höger-/vänstergäng		●	●	●	●
Dammutsugning		-	●	-	●
Helautomatisch spindellås-ing (Auto-Lock)		-	-	●	●
Spindelhals-Ø	mm	43	43	43	43
max. borr-Ø
-Betong	mm	14	14	14	14
-Stål	mm	12	12	12	12
-Trä	mm	30	30	30	30
-med monterad dammut-sugningsanordning	mm	13	13	13	13
Chuckens inspändnings-område	mm	1,5-13	1,5-13	1,5-13	1,5-13
Vikt enligt EPTA-Procedure01/2003
-med utsugningsanordning	kg	-	1,9	-	2,0
-utan utsugningsanordning	kg	1,7	-	1,8	-
Skyddsklass		☐/II	☐/II	☐/II	☐/II
Uppgifterna gäller für märksänninger [U] 230/240 V. Vid lög spansning och utföranden i vissaalander kan uppgifternariveria.Beaktaproduknumret på elverktygets typskylt. Handelsbeteckningarna für enskilda elverktyg kan variera.

Buller-/vibrationsdata

		PSB 650 RE PSB 6500 RE PSB 650 RA	PSB 750 RCE PSB 750 RCA
Mätvärdena har bestämts baserande på EN 60745.
Verktygets A-vägda ljudnivå ar i typiska fall
Ljudtrycksnivå	dB(A)	97	100
Ljudeffektnivå	dB(A)	108	111
Onoggrannhet K=	dB	3	3
Använd hörskelskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar)
framtaget enligt EN 60745:
borrning i metall:
vibrationsemissionsvärde ah	m/s2	4,5	5,0
onoggrannhet K=	m/s2	1,5	1,5
slagborrning i betong:
vibrationsemissionsvärde ah	m/s2	35	35
onoggrannhet K=	m/s2	3,5	4,5
skruvdragning:
vibrationsemissionsvärde ah	m/s2	<2,5	<2,5
onoggrannhet K=	m/s2	1,5	1,5
gängskärning:
vibrationsemissionsvärde ah	m/s2	<2,5	<2,5
onoggrannhet K=	m/s2	1,5	1,5

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (från 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatser för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

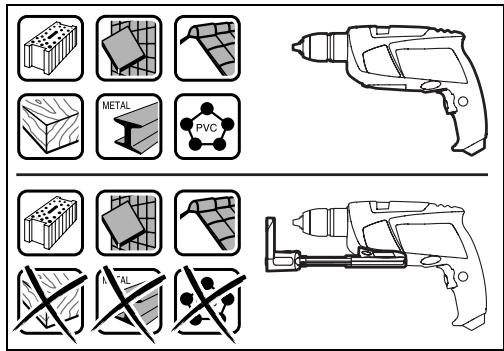

Använd endast dammutsugningsanordningen vid bearbetning av betong, tegel och mursten. Trä- eller plastspån kan lätt leda till tilltäppning. Observera risk för brand! Bearbeta inte material i metall med monterad dammutsugningsanordning. Heta metallspån kan antända delar på dammutsugningsanordningen.

För optimalt utsugningsresultat beakta följande anvisningar:

• Se till att utsugningsanordningen ligger plant mot arbetsstycket eller väggen. Härvid underlättas samtidigt rätvinklig borrning.
• När dammutsugningsanordningen används ska borrning alltid ske med högsta varvtalet.
• När önskat borrdjup nåtts, dra först ut borren ur borrhålet och koppla sedan från maskinen.
• Använd dammutsugningsanordningen endast med monterat filterelement 16, i annat fall kan damm/spån tränga in i elverktyget och skada det.
• Kontrollera regelbundet filterelementets 16 tillstånd. Ett skadat filterelement ska genast bytas ut.
• Speciellt om borrning sker med stora borrar kan det hända att dammskyddsringen 18 slits. Byt ut skadad ring.

Montering av dammutsugningsanordning (se bild A)

Skjut upp dammutsugningsanordningen 11 framifrån mot slagborrmaskinens undre sida. Kontrollera att dammutsugningsanordningen 11 ligger plant an mot huset och att den är låst.

Rengöring av dammutsugningsanordning (se bilderna B-D)

Dammbehållaren 12 rymmer damm från ca 10 borrningar med en borrdiameter på 10 mm.

Om utsugningseffekten avtar eller om volymindikeringen 13 visar att dammbehållaren 12 är full, måste den tömmas. Tryck på den räfflade ytan på upplåsningsknappen 15 och ta bort dammbehållaren 12.

Töm och rengör dammbehållaren 12. Rensa filterelementet 16 genom att knacka bort smutsen.

Kontrollera filterelementet 16 avseende skada och byt ut vid behov.

Tryck på filterelementets hållare 16 och dra ut det. Byt ut filterelementet 16 och hållaren. Vid återmontering av hållaren kontrollera att gummitätningen 17 är insatt.

Lägg åter upp dammbehållaren 12 och tryck för låsning mot den släta ytan på upplåsningsknappen 15.

Demontering av dammutsugningsanordning (se bild E)

För demontering av dammutsugningsanordningen 11 tryck på upplåsningsknappen 19 och dra bort dammutsugningsanordningen 11 framåt.

Så här stuvas dammutsugningsanordningen bort (se bild F)

För förvaring av dammutsugningsanordningen 11 i väskan, ta bort dammutsugningsanordningen 11 och lägg upp klämman 20.

Sätt upp spärren 21 eller töm dammbehållaren 12 innan du lägger bort dammutsugningsanordningen.

Stödhandtag

Använd alltid elverktyget med stödhandtag 9.

Stödhandtaget 9 kan valfritt svängas för att uppnå en säker och vilksam kroppsställning.

Vrid vingskruven för stödhandtagets justering 10 moturs och sväng stödhandtaget 9 till önskat läge. Dra därefter fast vingskruven 10 medurs.

Inställning av borrdjup (se bild G)

Med djupanslaget 1 kan önskat borrdjup X ställas in.

Tryck in knappen för djupanslagets inställning 3 och sätt in djupanslaget i stödhandtaget 9.

Räfflingen på djupanslaget 1 måste vara riktad nedåt.

Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Verktygsbyte

Snabbchuck (PSB 750 RCE/PSB 750 RCA) (se bild H)

Vid opåverkad strömställare Till/Från 8 är borrspindeln LAST. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 2 i rotationsriktningen ① tills verktyget kan skjutas in. Skjut in verktyget.

Vrid för hand kraftigt fast hylsan på snabbchucken 2 i riktningen ② tills rappningen upphör. Chucken låses härvid automatiskt.

Spärren låses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Snabbchuck (PSB 650 RE/PSB 6500 RE/ PSB 650 RA) (se bild I)

Tryck ned spindellåsknappen 24 endast när elverktyget är frånkopplat.

När spindellåsknappen 24 trycks, låses borrspindeln. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 2 i rotationsriktningen ① tills verktyget kan skjutas in. Skjut in verktyget.

Vrid för hand kraftigt fast hylsan på snabbchucken 2 i riktningen ② tills rappningen upphör. Chucken låses härvid automatiskt.

Spärren låses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Skruvdragarverktyg

För skruvbits 23 bör alltid en universalhållare 22 användas. Använd endast för skruvhuvudet lämpliga skruvbits.

För skruvdragning ställ alltid omkopplaren "Borrara/slågorra" 4 på symbolen "Borra".

Borttagning av borrchuck (se bild J)

Sätt in en sexkantnyckel 25 med dess korta ända i snabbchucken 2.

Lägg upp elverktyget på ett stadigt underlag, t.ex. en arbetsbänk. Håll fast elverktyget och lossa snabbchucken 2 genom att vrida sexkantnyckeln 25 i riktningen ①. En hårt sittande snabbchuck kan lossas med ett lätt slag mot det långa skaftet på sexkantnyckeln 25. Ta bort sexkantnyckeln ur snabbchucken och skruva sedan fullständigt bort snabbchucken.

Montering av borrchuck (se bild K)

Nyckelchucken monteras i omvänd ordningsföljd.

Borrchucken ska dras fast med ett åtdragningsmoment på ca. 25–35 Nm.

Borttagning av borrchuck (se bild L)

Sätt in en sexkantnyckel 25 med dess korta ända i snabbchucken 2.

Lägg upp elverktyget på ett stadigt underlag, t.ex. en arbetsbänk. Håll fast elverktyget, tryck spindelns spärrknapp 24 och lossa snabbchucken 2 genom att vrida sexkantnyckeln 25 i riktningen ①. En hårt sittande snabbchuck kan lossas med ett lätt slag mot det långa skaftet på sexkantnyckeln 25. Ta bort sexkantnyckeln ur snabbchucken och skruva sedan fullständigt bort snabbchucken.

Montering av borrchuck (se bild M)

Nyckelchucken monteras i omvänd ordningsföljd.

Borrchucken ska dras fast med ett åtdragningsmoment på ca. 25–35 Nm.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Inställning av rotationsriktning (se bilder N–O)

Med riktningsomkopplaren 7 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske.

Höger gång: För borrning och indragning av skruvar tryck riktningsomkopplaren 7 åt vänster mot stopp.

Vänster gång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 7 åt höger mot stopp.

Inställning av driftsätt

Borra och skruva

Ställ omkopplaren 4 på symbolen "Borra".

Slagborrning

Ställ omkopplaren 4 mot symbolen "Slagborra".

Omkopplaren 4 snäpper tydligt fast och kan manövreras även när motorn är igång.

In- och urkoppling

Tryck för start av elverktyget ned strömställaren Till/Från 8 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 8, tryck ned spärrknappen 6.

För elverktygets frånkoppling släpp strömställaren Till/Från 8, eller om den är låst med spärrknappen 6, tryck helt kort på strömställaren Till/Från 8 och släpp den igen.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 8.

Ett lätt tryck på strömställaren Till/Från 8 ger lågt varvtal/slagtal. Med tilltagande tryck ökar varvtalet/slagtalet.

Med ställratten varvtalsförval 14 kan önskat varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

Elektroniskt varvtalsförval (PSB 750 RCE/PSB 750 RG)

Med ställratten för elektroniskt varvtalsförval 5 kan önskat varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

100

Svenska

För arbeten med lågt varvtal.

För arbeten med maximalt varvtal.

Arbetsanvisningar

Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbetet utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om störning skulle uppstå i elverktyget trots exakt tillverkning och sträng kontroll, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Montering av avsuganordningen (se bilde A)

För avsuganordningen 11 forfra frem til undersiden av slagboremaskinen. Pass på at avsuganordningen 11 ligger kant i kant mot huset og låses.

Rengjøring av avsuganordningen (se bildene B-D)

Støvbeholderen 12 er tilstrekkelig for ca. 10 boringer med en bordiameter på 10 mm.

Demontering av avsuganordningen (se bilde E)

Til demontering av avsuganordningen 11 trykker du på låsetasten 19 og trekker avsuganordningen 11 av fremover.

Oppbevaring av avsuganordningen (se bilde F)

Til skruing setter du bryteren «Boring/slagboring» 4 alltid på symbolet for «Boring».

Chuckbytte

PSB 750 RCE/PSB 750 RCA

Montering av chucken (se bilde M)

Monteringen av den selvspennende chucken utføres i omvendt rekkefølge.

Chucken må trekkes fast med et tiltrekkingsmoment på ca. 25-35 Nm.

Bruk

Igangsetting

Sett omkoblingsbryteren 4 på symbolet «Slagboring».

Omkoblingsbryteren 4 går fritt i lås og kan også betjenes mens motoren går.

Inn-/utkobling

Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.
