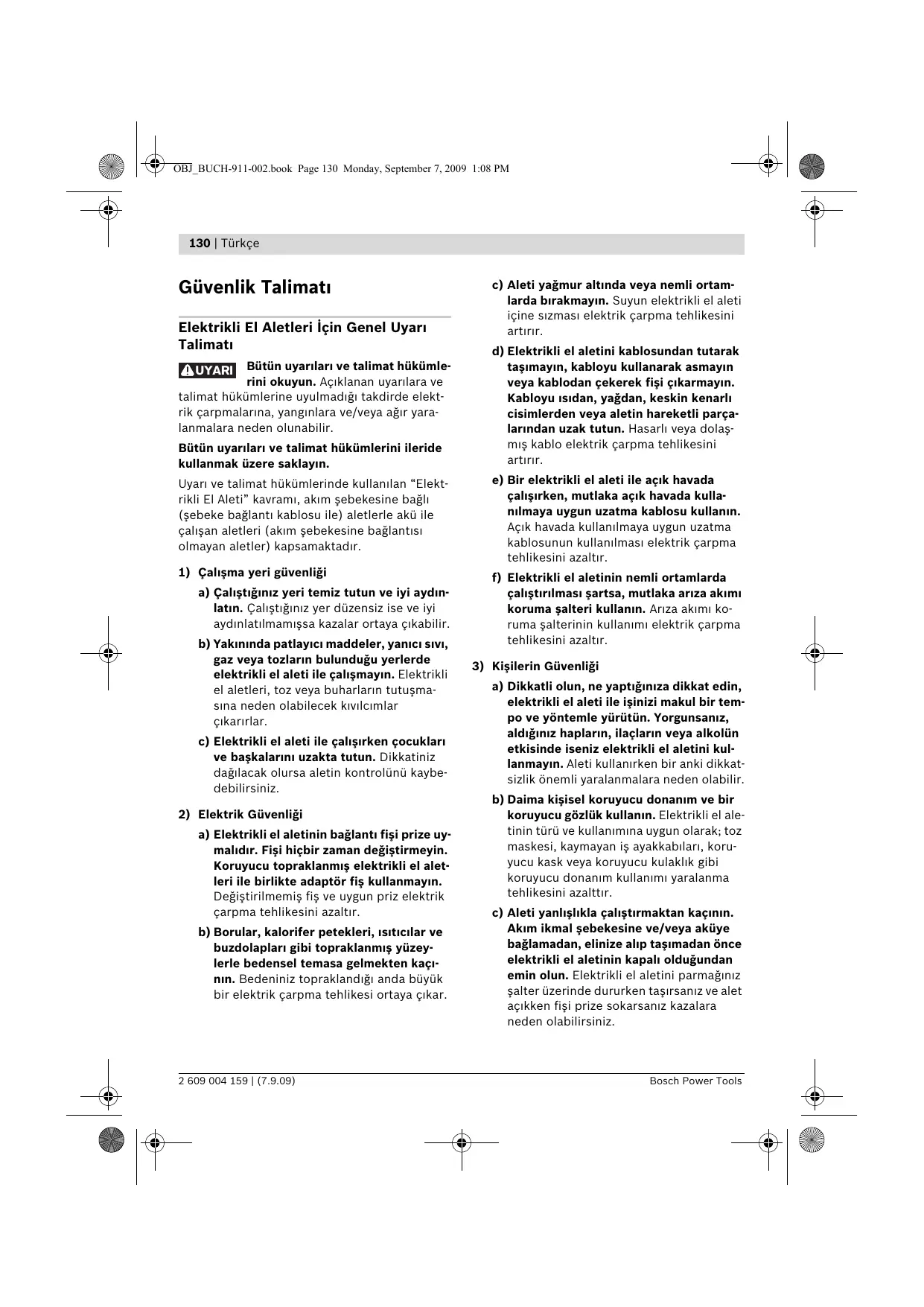

UYARI: Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve
talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.
Uyarı ve talimat hükümlerinde kullanılan "Elektrikli El Aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. c) Elektrikli el aleti ile çalışırken; çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar.
c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanımı elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize takarsanız kazalara neden olabilirsiniz.
d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.
4) Elektrikli el aletlerinin özenle kullanımı ve bakımı
a) Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. d) Kullanım dışı duran elektrikli el aletlerini; çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçları, malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli sağlarsınız.
Matkaplar için güvenlik talimatı
Darbeli delme yaparken koruyucu kulaklık kullanın. Çalışırken çıkan gürültü işitme kayıplarına neden olabilir. Elektrikli el aleti ile birlikte teslim edilen ek tutamağı kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir. Aletin uygun görünmeyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarını da elektrik akımına maruz bırakabilir ve elektrik çarpmasına neden olabilir.
Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir. Aletle kullanılan uç bloke olacak olursa elektrikli el aletini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatli olun. Uçlar şu durumlarda bloke olur:
- Elektrikli el aleti aşırı ölçüde zorlanınca veya - işlenen iş parçası içinde açılana yaparsa.
▸ Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. ▸ İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
▸ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. ▸ Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı kablolar elektrik çarpma tehlikesini artırır.
Fonksiyon tanımı
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Usulüne uygun kullanım
Bu alet; tuğla, beton ve taş malzemede darbeli delme ile ahşap, metal, seramik ve plastikte delme işleri için geliştirilmiştir. Elektronik ayarlamalı ve sağ/sol dönüşlü aletler vidalama ve diş açma işlerine de uygundur.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.
1 Derinlik mesnedi 2 Anahtarsız uç takma mandreni 3 Derinlik mesnedi ayar düğmesi 4 "Darbesiz/darbeli delme" çevrim şalteri 5 Elektronik devir sayısı ön seçimi ayar düğmesi (PSB 750 RCE/PSB 750 RCA) 6 Açma/kapama şalteri tespit tuşu 7 Dönme yönü değiştirme şalteri 8 Açma/kapama şalteri 9 Ek tutamak*
10 Ek tutamak konumu ayarı için kelebek vida 11 Toz hazneli emme donanımı* 12 Toz haznesi 13 Toz haznesi doluluk göstergesi 14 Devir sayısı ön seçim düğmesi (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 15 Toz haznesi boşaltma düğmesi 16 Filtre elemanı (mikro filtre sistemi) 17 Toz haznesi için lastik conta 18 Tozdan koruma halkası 19 Emme tertibatı boşaltma düğmesi 20 Emme donanımı için kıskaç* 21 Toz haznesi kapağı 22 Çok amaçlı vidalama ucu adaptörü 23 Vidalama ucu 24 Mil kilitleme düğmesi (PSB 650 RE/PSB 6500 RE/PSB 650 RA) 25 İç altıgen anahtar**
*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
**Piyasadan temin edilebilir (Teslimat kapsamında değildir)
Türkçe | 133
Teknik veriler
| Darbeli matkap | | PSB 650 RE
PSB 6500 RE | PSB 650 RA | PSB 750 RCE | PSB 750 RCA |
| Ürün kodu | | 3 603 A28 0.. | 3 603 A28 0.. | 3 603 A28 5.. | 3 603 A28 5.. |
| Giriş güü | | 650 | 650 | 750 | 750 |
| Çıktış güü | | 338 | 338 | 400 | 400 |
| Boştaki devir sayı | | 50-3000 | 50-3000 | 50-3000 | 50-3000 |
| Devir sayı | | 1690 | 1690 | 1750 | 1750 |
| Darbe sayı | | 48000 | 48000 | 48000 | 48000 |
| Anma torku | Nm | 1,7 | 1,7 | 1,9 | 1,9 |
| Maksimum Çkış Güçündeki tork | Nm | 9 | 9 | 10 | 10 |
| Devir sayı oniocimi | | ● | ● | ● | ● |
| Sabit elektronik sistemi | | - | - | ● | ● |
| Saq'/sol yüz | | ● | ● | ● | ● |
| Toz emme | | - | ● | - | ● |
| Tam otomatik mil kilitleme (Auto-Lock) | | - | - | ● | ● |
| Mil boynu capi∅ | mm | 43 | 43 | 43 | 43 |
| maks. delme capi∅ | | | | | |
| -Betonda | mm | 14 | 14 | 14 | 14 |
| -Celikte | mm | 12 | 12 | 12 | 12 |
| -Ahşapta | mm | 30 | 30 | 30 | 30 |
| -Emme donanı ile | mm | 13 | 13 | 13 | 13 |
| Mandren kapasitesi | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Ağırkıngı EPTA-Procedure 01/2003'egre | | | | | |
| -Emme donanı ile | kg | - | 1,9 | - | 2,0 |
| -Emme donanı olmadan | kg | 1,7 | - | 1,8 | - |
| Koruma sinif | | II | II | II | II |
Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu verilerde değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.
134 | Türkçe
Gürültü/Titreşim bilgisi
| | PSB 650 RE
PSB 6500 RE
PSB 650 RA | PSB 750 RCE
PSB 750 RCA |
| Ölçüm değerleri EN 60745'e güre tespit edilmişir. | | | |
| Aletin A-Değerlendirmeli gürültü seviyesi tipik olarak | | | |
| Ses basınci seviyesi | dB(A) | 97 | 100 |
| Gürültü emisyonu | dB(A) | 108 | 111 |
| Tolerans K= | dB | 3 | 3 |
| Koruyucu kulakkı kullanı! | | | |
| Toplam titreşimdehyeri (üç)yönün vektör toplamı) EN 60745'e güre tespit edilmektedir: | | | |
| Metalde delme: | | | |
| Titreşim emisyondehyeri ah | m/s2 | 4,5 | 5,0 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
| Betonda darbeli delme: | | | |
| Titreşim emisyondehyeri ah | m/s2 | 35 | 35 |
| tolerans K= | m/s2 | 3,5 | 4,5 |
| Vidalama: | | | |
| Titreşim emisyondehyeri ah | m/s2 | <2,5 | <2,5 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
| Diş,açma: | | | |
| Titreşim emisyondehyeri ah | m/s2 | <2,5 | <2,5 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer, GPCI olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.
Uygunluk beyanı
CE
Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelik hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.
Teknik belgelerin bulunduğu merkez:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Türkçe | 135
Elektrikli el aletinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
Toz emme (PSB 650 RA/ PSB 750 RCA) (Bakınız: Şekiller A-F)
Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.
Eğer mümkünse mutlaka toz emme donanımı kullanın. - Çalışma yerinizi iyi bir biçimde havalandırın. - P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

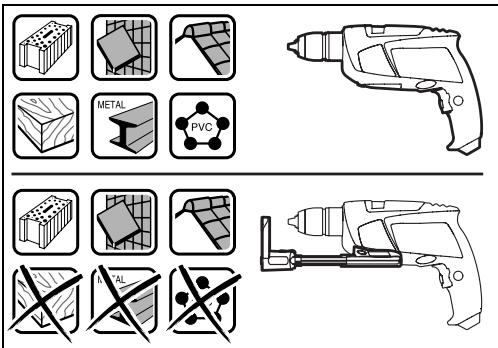

Emme donanımını sadece beton, tuğla ve duvar taşlarını işlerken kullanın. Ahşap ve plastik talaşları çabuk tıkanmaya yapar. Dikkat yangın tehlikesi! Emme donanımı takılı iken metal malzemeyi işlemeyin. Kızgın metal talaşları emme donanımının parçalarını tutuşturabilir.
Optimum emme performansı elde edebilmek için lütfen aşağıdaki uyarılara uyun:
- Emme donanımının iş parçasına veya duvara tam olarak dayanmasına dikkat edin. Bu yolla aynı zamanda dik açılı delme işlemi kolaylaşır.
- Emme donanımı kullanırken daima en yüksek devir sayısı ile çalışın.
- İstediğiniz delme derinliğine ulaştıktan sonra önce matkap ucunu delikten çekin sonra darbeli matkabı kapatın.
- Emme donanımını sadece filtre elemanı 16 takılı durumda kullanın, aksi takdirde toz ve talaşlar elektrikli el aletinin içine sızabilir ve alete hasar verebilir.
- Filtre elemanının 16 durumunu düzenli olarak kontrol edin. Filtre elemanı hasar görürse hemen değiştirin. -Özellikle küçük çaplı delikler açarken tozdan koruma halkası 18 aşınabilir. Hasar görürse bu halkayı değiştirin.
Emme donanımının takılması (Bakınız: Şekil A)
Emme donanımını 11 ön taraftan darbeli matkabın altına sürün. Bunu yaparken emme donanımının 11 gövde ile aynı seviyede olmasına ve kilitleme yapmasına dikkat edin.
Emme donanımının temizlenmesi (Bakınız: Şekiller B-D)
Toz haznesi 12 yaklaşık 10 delik açma işlemi, 10 mm çapında yapılmasına yeterlidir.
Emme performansı düşerse veya doluluk göstergesi 13 tam dolu durumu gösterirse toz haznesinin 12 boşaltılması gerekir. Bunu yapmak için boşa alma düğmesinin 15 girintili yüzeyine basın ve toz haznesini 12 çıkarın.
Toz haznesini 12 boşaltın ve temizleyin. Uygun bir yere vurarak filtre elemanı 16 temizleyin.
Filtre elemanında 16 hasar olup olmadığını kontrol edin ve gerekiyorsa değiştirin.
Filtre elemanını 16 mesnedine bastırın ve filtreyi çekerek çıkarın. Filtre elemanını 16 mesnet ile birlikte değiştirin. Mesnede yerleştirirken lastik contanın 17 takılı olmasına dikkat edin.
Toz haznesini 12 tekrar yerine yerleştirin ve kilitlemek için boşa alma düğmesine 15 basın.
Emme donanımının çıkarılması (Bakınız: Şekil E)
Emme donanımını 11 sökmek için boşa alma düğmesine 19 basın ve emme donanımını 11 öne doğru çekerek çıkarın.
Emme donanımının yerleştirilmesi (Bakınız: Şekil F)
Emme donanımını 11 çanta içine düzgün bir biçimde yerleştirmek için emme donanımını 11 çıkarın, parçaları birbirine itin ve kancaları 20 takın.
Kapağı 21 yerine yerleştirin ve toz haznesini 12 emme donanımını elinizden bırakmadan boşaltın.
Ek tutamak
Elektrikli el aletinizi her zaman ek tutamakla 9 kullanın.
Güvenli ve yorulmadan çalışabilmek için ek tutamağın 9 konumunu istediğiniz gibi ayarlayabilirsiniz.
Ek tutamağın konumunu ayarlamak için 10 kelebek vidayı saat hareket yönünün tersine çevirin ve ek tutamağı 9 istediğiniz konuma getirin. Daha sonra kelebek vidayı 10 saat hareket yönünde çevirerek sıkın.
Delik derinliğinin ayarlanması (Bakınız: Şekil G)
Derinlik mesnedi 1 ile istenen delik derinliği X ayarlanabilir.
Derinlik mesnedi konumu ayar düğmesine 3 basın ve derinlik mesnedini ek tutamak 9 içine yerleştirin.
Derinlik mesnedindeki 1 yivler yukarıyı göstermelidir.
Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik mesnedinin ucu arasındaki mesafe istenen delik derinliğine eşit olacak biçimde X dışarı doğru çekin.
Uç değiştirme
Anahtarsız uç değiştirme mandreni (PSB 750 RCE/PSB 750 RCA) (Bakınız: Şekil H)
Açma/kapama şalteri 8 basılı değilken matkap mili kilitlidir. Bu sayede mandren içindeki matkap ucu hızlı, rahat ve basit biçimde değiştirilebilir.
Anahtarsız uç takma mandrenini 2 kovanını ① yönünde uç takılabilecek ölçüde açın. Ucu takın.
Anahtarsız uç takma mandreninin 2 kovanını ② yönünde elle çevirerek kilitleme sesi duyulmayıncaya kadar kapatın. Mandren otomatik olarak kilitlenir.
Ucu çıkarmak için kovanı ters yöne çevirdiğinizde kilitleme açılır.
Anahtarsız uç değiştirme mandreni (PSB 650 RE/PSB 6500 RE/PSB 650 RA) (Bakınız: Şekil I)
Mil kilitleme düğmesine 24 sadece alet dururken basın.
Mil kilitleme düğmesini 24 basmak suretiyle matkap mili kilitlenir. Bu sayede mandren içindeki ucun hızlı, basit ve rahat biçimde değiştirilmesi sağlanır.
Anahtarsız uç takma mandrenini 2 kovanını ① yönünde uç takılabilecek ölçüde açın. Ucu takın.
Anahtarsız uç takma mandreninin 2 kovanını ② yönünde elle çevirerek kilitleme sesi duyulmayıncaya kadar kapatın. Mandren otomatik olarak kilitlenir.
Ucu çıkarmak için kovanı ters yöne çevirdiğinizde kilitleme açılır.
Vidalama uçları
Bits uçları 23 kullanırken daima çok amaçlı 22 bits adaptörünü kullanın. Sadece vida başına uygun bits uçları kullanın.
Vidalama yapmak için "Delme/Darbeli delme" devir şalterini 4 daima "Delme" sembolü üzerine getirin.
Mandrenin değiştirilmesi (PSB 750 RCE/PSB 750 RCA)
Mandrenin sökülmesi (Bakınız: Şekil J)
Kısa şaftı öne gelecek biçimde bir alyan anahtarını 25 anahtarsız uç takma mandrenine 2 takın.
Elektrikli el aletini sağlam bir zemine, örneğin bir tezgaha yerleştirin. Elektrikli el aletini sıkıca tutun ve anahtarsız uç takma mandrenini 2 iç altıgen anahtarı 25 yönünde çevirerek gevşetin. Sıkışan anahtarsız uç takma mandreni, iç altıgen anahtarı 25 uzun şaftına hafifçe vurularak gevşetilebilir. İç altıgen anahtarı anahtarsız uç takma mandreninden çıkarın ve anahtarsız uç takma mandrenini sökerek çıkarın.
Mandrenin takılması (Bakınız: Şekil K)
Anahtarsız uç takma mandreninin montajı aynı işlem aşamalarının ters sıra ile uygulanmasıyla yapılır.
Mandren yaklaşık 25-35 Nm'lik bir torkla sıkılmalıdır.
Mandrenin değiştirilmesi (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Mandrenin sökülmesi (Bakınız: Şekil L)
Kısa şaftı öne gelecek biçimde bir alyan anahtarını 25 anahtarsız uç takma mandrenine 2 takın.
Elektrikli el aletini sağlam bir zemine, örneğin bir tezgaha yatırın. Elektrikli el aletini sıkıca tutun ve mil kilitleme düğmesine 24 basın ve anahtarsız uç takma mandrenini 2 iç altıgen anahtarı 25 yönünde çevirerek gevşetin.
Anahtarsız uç takma mandreni sıkışmışsa, iç altıgen anahtarın 25 uzunluğundaki sapına hafifçe vurarak gevşetebilirsiniz. İç altıgen anahtarı anahtarsız uç takma mandreninden çıkarın ve anahtarsız uç takma mandrenini tam olarak sökün.
Mandrenin takılması (Bakınız: Şekil M)
Anahtarsız uç takma mandreninin montajı, aynı işlem aşamalarının ters sıra ile uygulanmasıyla yapılır.
Mandren yaklaşık 25-35 Nm'lik bir torkla sıkılmalıdır.
İşletim
Çalıştırma
Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.
Dönme yönünün ayarlanması (Bakınız: Şekiller N-O)
Dönme yönü değiştirme şalteri 7 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 8 basılı iken bu mümkün değildir.
Sağa dönüş: Delme ve vida takmak için dönme yönü değiştirme şalterini 7 sonuna kadar sola bastırın.
Sola dönüş: Vidaları gevşetmek veya çıkarmak için dönme yönü değiştirme şalterini 7 sonuna kadar sağa bastırın.
İşletim türünün ayarlanması
Delme ve vidalama
Çevrim şalterini 4 "Delme" sembolü üzerine getirin.
Darbeli delme
Çevrim şalterini 4 "Darbeli delme" sembolü üzerine getirin.
Çevrim şalteri 4 hissedilir biçimde kavrama yapar ve motor çalışırken de kullanılabilir.
Açma/kapama
Aleti çalıştırmak için açma/kapama şalterine 8 basın ve şalteri basılı tutun.
Basılı durumdaki açma/kapama şalterini 8 tespit etmek için açma/kapama şalteri tespit tuşuna 6 basın.
Elektrikli el aletini kapatmak için açma/kapama şalterini 8 bırakın veya tespit tuşu 6 ile sabitlenmişse açma/kapama şalterine 8 kısa bir süre basın ve tekrar bırakın.
Devir sayısının ve darbe sayısının ayarlanması
Açma/kapama şalteri üzerine uyguladığınız bastırma kuvvetini 8 azaltıp çoğaltarak alet çalışır durumda iken de devir sayısı ve darbe sayısı ayarlayabilirsiniz.
Açma/kapama şalteri 8 üzerine uygulanan düşük bastırma kuvveti düşük bir devir/darbe sayısı sağlar. Uygulanan bastırma kuvveti artırıldıkça devir/darbe sayısı yükselir.
Devir sayısının ve darbe sayısının ön seçimi (PSB 650 RE/PSB 6500 RE/PSB 650 RA)
Devir sayısı ön seçim düğmesi 14 ile gerekli olan devir sayısını ve darbe sayısını işletim halinde de önceden seçerek ayarlayabilirsiniz.
Gerekli devir sayısı ile darbe sayısı işlenen malzemeye ve çalışma koşullarına bağlı olup, en doğru biçimde deneyerek tespit edilebilir.
Elektronik devir sayısı ön seçimi (PSB 750 RCE/PSB 750 RCA)
Elektronik devir sayısı ön seçim düğmesi 5 ile gerekli olan devir sayısını ve darbe sayısını alet çalışırken de seçebilirsiniz.
Gerekli devir sayısı ile darbe sayısı, işlenen malzemeye ve çalışma koşullarına bağlı olup, en uygun biçimde deneyerek tespit edilebilir.
Düşük devir sayısı ile çalışmak için.
Maksimum devir sayısı ile çalışmak için.
Çalışırken dikkat edilecek hususlar
▸ Elektrikli el aletini sadece kapalı durumda somun ve vidaların üzerine yerleştirin. Dönmekte olan uçlar kayabilir.
Düşük devir sayısı ile uzun süre çalıştığınızda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir sayısı ile yaklaşık 3 dakika kadar çalıştırın.
Bakım ve servis
Bakım ve temizlik
Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.
Dikkatli bir şekilde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.
Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.
Müşteri servisi ve müşteri danışmanlığı
Müşteri servisleri, ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:
Bosch müşteri servisi timi, satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.
Türkçe
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin içine atmayın!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT
sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk-
larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Değişiklik haklarımız saklıdır.
