BRUKSANVISNING DesignMax Luna DML88P BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen. Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til

BoseProfessional.com.

1. Les disse instruksjonene.
2. Ta vare på instruksjonene.
3. Følg alle advarslene.
4. Følg alle instruksjoner.
5. Ikke bruk apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Den fullstendige samsvarserklæringen finner du på den produktspesifikke siden: BoseProfessional.com

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres inn til et passende gjenvinningsanlegg. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Mer informasjon om avhending og resirkulering av dette produktet kan fås hos kommunen, renovasjonstjenesten eller butikken der du kjøpte dette produktet.

Produksjonsdato: Det åttende og niende tallet i serienummeret viser produksjonsåret: 24 er 2024.

Importer I EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ. Amsterdam | British importer; Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Japansk importer; Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Kinesisk Importer; Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | MeksiKansk importer; POST INTL MEXICO, S. DE R.L. DE C.V. Av. De las Americas 1536-Piso 5 int a oficina 8, Country Club, 44610 Guadalajara | Importer fra De forente arabiske emirater; Transom Post Audio Visual Recording Equipment and Accessories Trading LLC, 504, Al Fattan Plaza, Al Garhoud PO Box 118355, Dubai, UAE

Bose er et varemerke som tilhører Bose Corporation.

DesignMax er et varemerke som tillhører Transom Post OpCo LLC.

Bose Professional, 117 South St. Hopkinton, MA 01748 USA

©2025 Transom Post OpCo LLC. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måle brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha mer informasjon om garanti, kan du gå til BoseProfessional.com/Warranty.

Tabell over begrensede farlige stoffer for Kina

Navn på og innhold i giflige eller skadelige stoffer eller bestanddeler
	Giftige eller farlige stoffer og elementer
Delenavn	Bly (Pb)	Kvikksølv (Hg)	Kadmium (Cd)	Høksavalent (CR{VI})	Polybromert bifenyl (PBB)	Polybromert difenyleter (PBDE)
PCB-er O O O O	O O
Metalldeler O O	O O O O
Plastideler O O	O O O O
Høyttalere	O O O O O O
Kabler O O O O	O O
Denne tabellen er utarbeidet i henhold til kravene i SJ/T 11364.O: Angir at dette giflige eller farlige stoffer som finnes i alle de homogene materialene i denne delen, er under grensekravene i GB/T 26572.
X: Angir at dette giflige eller farlige stoffer som finnes i minst eit av de homogene materialene i denne delen, er over grensekravene i GB/T 26572.

Tabell over begrensede farlige stoffer for Taiwan

Utstyrnavn: DesignMax Luna DML88P, typebategnelse: 892117
	Begrensede stoffer og kjemiske symboler
Enhet	Bly (Pb)	Kvikkselv (Hg)	Kadmium (Cd)	Heksavalent krom (Cr+6)	Polybromerte bifenyler (PBB)	Polybromerte difenyletere (PBDE)
PCB-er	○	○	○	○	○	○
Metalldeler	○	○	○	○	○	○
Plastdeler	○	○	○	○	○	○
Høyttalere	○	○	○	○	○	○
Kabler	○	○	○	○	○	○
Merknad 1: «» angir at den prosentvise innholdsandelen av det begrensede stoffet ikke overskrider prosentdelen av referanseverdien for tilstedeværelse.Merknad 2: – angir at det begrensede stoffet samsvarer med fritaket.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn under 3 år.

• Dette produktet er kun ment for innendørsbruk.
• Alle Bose Professional-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet, før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander fylt med vann, for eksempel vaser, på eller i nærheten av produktet.
• Skal ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose Professional for bruk med DesignMax Luna DML88P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på BoseProfessional.com.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose Professional, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Kabelspesifikke advarsler:

• Kabelen er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke brukes til løfting, som en kran eller talje, eller til hengende installasjoner som kan beveges eller som har en dynamisk virkemåte. Kun beregnet på hengende statiske høyttalere.
• Ikke gå eller stå på kabelinstallasjonen.
• Ikke mal på kabelfestet eller en annen del av kabelenheten.
• Hvis du bruker et kabelsystem som ikke er levert av Bose Professional, må belastningsgrensen være lik eller større enn grensen for det medfølgende kabelsystemet. Se Tekniske spesifikasjoner for sikker arbeidsbelastning.
• Ikke påfør olje eller andre smøremidler på kabelfestet eller en annen del av kabelenheten.
• Skjøt aldri to kabler sammen. Bruk bare én kabelenhet per høyttalerfeste.
• Bruk bare opphengskabelen som følger med opphengshøyttalerne fra Bose Professional.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 100 W

Strøm eller effekt: (70 V): 12 W, 25 W, 50 W, 100 W, (100 V): 25 W, 50 W, 100 W

Innhold i pakken

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax Luna DML88P på BoseProfessional.com.

Fysisk
Maks. belastning (sikker arbeidsbelastning)1	40 kg
Nettovekt, høyttaler 10 kg
Forsendelsesvekt 12,8 kg
Driftstemperaturområde 0 til 50 °C

1. Bruk alltid kabelen innenfor den angitte sikre arbeidsbelastningen. Den inkluderte opphengskabelen har en sikker arbeidsbelastning på 40 kg.

Viktig informasjon om montering

Før du monterer høyttaleren, må du se gjennom Viktige sikkerhetsinstruksjoner på side 2.

Samsvar med sikkerhet og forskrifter

DesignMax Luna DML88P-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder;

• Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål
• Generell bruk – UL-kategori UEAY, filnummer S36835
• Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA '70, National Electrical Code, 2017, artikkel 640

Monteringsalternativer og tilbehør

1. Hengende gjenget stangadapter
2. Hengeadapter

Merk: Ved installasjoner med en av adapterene må du ikke feste det valgfrie høyttalerlokket.

1.

DesignMax Luna DML88P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) og 14 AWG (2,1 mm²).

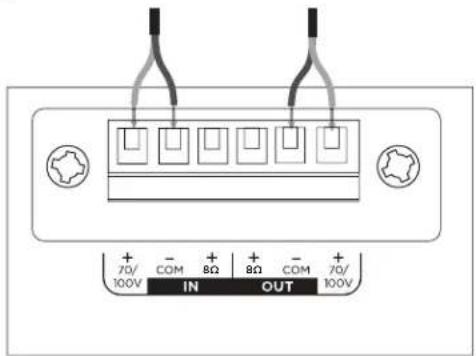

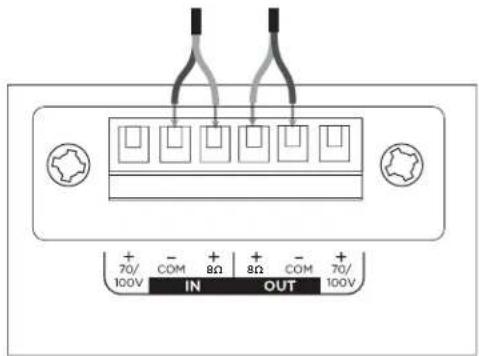

Koblingsdiagrammer

Eksponer seks millimeter ( 14 tomme) av ledningen for å feste til terminalene.

+ 70/- 100V IN OUT + 8Ω 8Ω + 70/- 100V

70/100 V 8Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

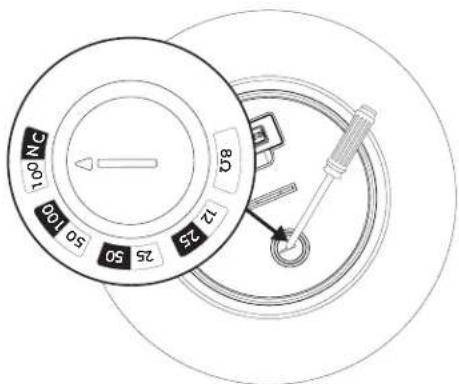

Høyttalerinnstillinger

89 12 25 25 50 100 50 100 70 100 C N

** NC: Ingen tilkobling (ikke bruk)* Fabrikkst

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Bose Professional anbefaler at du bruker en sikkerhetsledning eller sikkerhetskabel som sekundær sikringsmekanisme (følger ikke med). Se diagrammet til høyre for å se punkter om sikkerhetsfeste.

Den medfølgende fjæringskabelen kan brukes som en sikkerhetskabel med den gjengede stangadapteren.

Merk: En sikkerhetskabel kan ikke brukes i installasjoner som bruker hengeadapter.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

Før du begynner monteringen, må du justere høyttalertappen.

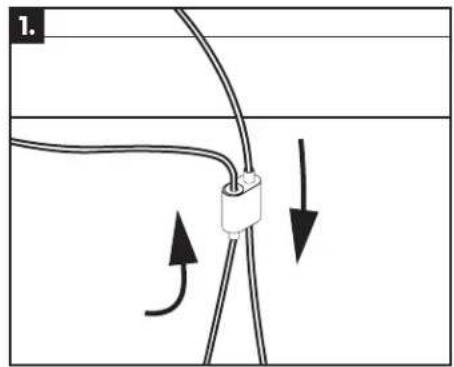

1. Før den medfølgende opphengskabelen gjennom kabelfestet, og vikle kabelen rundt en støttestruktur. Fest kabelen med kabelfestet. Piler på kabelfestet angir kabelretningen.

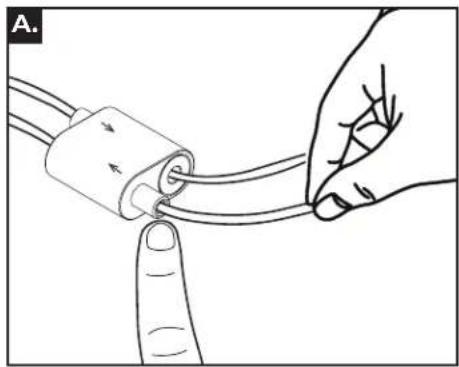

1. Trekk i den løse enden av opphengskabelen for å justere kabelen til ønsket lengde.

2. Fest kabelklemmen til ønsket festepunkt. For installasjoner med to opphengskabler, brukes begge festepunktene på siden.

1. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon, kan du se Kable høyttaleren.

Merk: Hvis du har tenkt å bruke en servicesløyfe, kan den lagres i høyttalersporet øverst på kabinettet.

1. Bruk de medfølgende kabelbåndene til å feste ledningene til fjæringskabelen, og plasser lokket på høyttaleren. Før kablene giennom den smale åpningen på lokket. Skvy lokket ned for å feste det.

1.

Logo- og gitterjustering

Roter grillen slik at logoen er i en retning som passer til monteringen.

Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra gitteret ved å dra den vekk fra overflaten på gitteret.
