用户手册 DesignMax Luna DML88P BOSE
本产品仅可由专业人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。在安装之前，请先阅读本文档和所有安全警告。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 BoseProfessional.com。
- 请阅读这些说明。
- 请保留这些说明。
- 请注意所有警告。
- 请遵守所有说明。
- 请勿在近水区域使用本设备。
- 只能使用干布进行清洁。
- 请勿堵塞任何通风口。请按照制造商的说明进行安装。
- 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
- 只能使用制造商指定的附件/配件。
规范信息
本产品符合所有适用的欧盟指令要求。您可以从产品特定页面找到完整的合规声明：BoseProfessional.com
此符号表示不得将本产品作为生活垃圾丢弃，而应送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的门店。
生产日期：序列号中第八位和第九位数字表示生产年份；24表示2024年。
欧洲进口商: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国进口商: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本进口商: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | 中国进口商: Transom Post (Shanghai) Audio Co. Ltd 上海市徐汇区龙耀路 175 号 1 号楼 2209 室 | 墨西哥进口商: POST INTL MEXICO, S. DE R.L.DE C.V.Av.De las Americas 1536-Piso 5 int a oficina 8, Country Club, 44610 Guadalajara | 阿联酋进口商: Transom Post; Audio Visual Recording Equipment and Accessories Trading LLC, 504, Al Faitan Plaza, Al Garhoud PO Box 118355, Dubai, UAE Bose 是 Bose Corporation 的商标。
DesignMax 是 Transom Post OpCo LLC 的商标。
Bose Professional. 117 South St. Hopkinton, MA 01748 USA
©2025 Transom Post OpCo LLC.未经事先书面许可，不得复制、修改、分发或以其他方式使用本指南的任何部分。
质保信息
本产品享受有限保修服务。
有关质保详细信息，请访问 BoseProfessional.com/Warranty。
中国危险物质限用表
此表格依据 SJ/T 11364 的要求制定。
O：表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。
X: 表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高于GB/T 26572标准的限定要求。
台湾危险物质限用表
备注1：'c'表示限用物质的百分比含量未超出参考值。
备注2：*表示限用物质符合豁免规定。
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。
包含可能导致窒息危险的小部件。不适合3岁以下的儿童使用。
- 本产品仅供室内使用。
- 所有 Bose Professional 产品的安装都必须遵守当地、州/省/市/自治区、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监管机构。
- 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能尝试安装任何吊装式扬声器。
- 请勿将本产品安装在可能接触到水或可能发生冷凝的位置。
- 本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。
请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地的建筑法规。 - 仅使用随附安装紧固件和附件或 Bose Professional 指定与 DesignMax Luna DML88P 扬声器配合使用的安装紧固件和附件。有关兼容附件的信息，请参阅 BoseProfessional.com 上的产品技术参数表。
- 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
- 未经授权切勿改装本产品。
请勿将扬声器或安装组件接触 Bose Professional 未说明的任何化学物质，包括但不限于润滑剂、清洁剂、触点喷剂或烃类溶剂。接触此类物质可能会导致本产品的塑料材料老化，进而导致产品开裂和掉落。 - 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学品。
针对吊绳的警告：
该吊绳不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内滑冰场）。
- 不得用于起重机或滑轮等吊装，也不得用于包含运动或动态行为的悬挂装置。仅供悬挂静态扬声器使用。
- 请勿在吊绳装置上行走或站立。
- 请勿给吊绳紧固件或吊绳组件的任何其他部分上漆。
- 如果使用的吊绳系统不是 Bose Professional 提供的, 则额定载荷必须等于或大于所提供的吊绳系统。有关安全工作负载, 请参阅技术规格。
- 请勿给吊绳紧固件或吊绳组件的任何其他部件涂油或任何其他润滑剂。
- 切勿将两根吊绳连接在一起。每个扬声器悬挂点只能使用一个吊绳组件。
- 此垂吊悬挂缆索只能用于 Bose Professional 垂吊扬声器。
产品额定值：
输入电压：70V/100V
阻抗：8Ω，100W


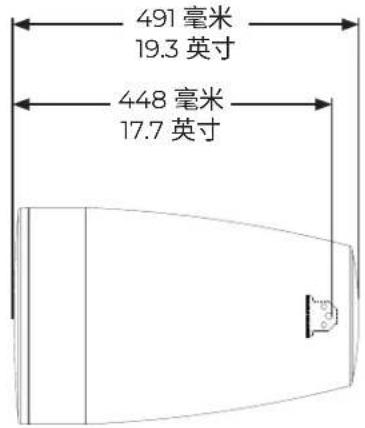

491毫米 19.3英寸 448毫米 17.7英寸


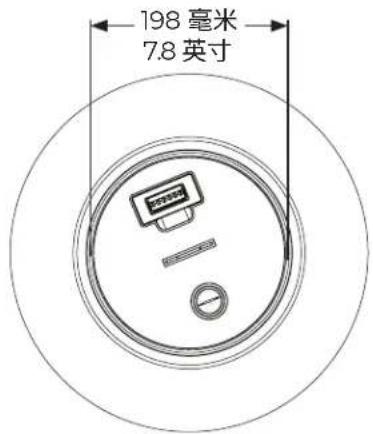

198 毫米 7.8 英寸技术规格
有关其他规格，请参阅 BoseProfessional.com 上的 DesignMax Luna DML88P 技术参数表。
| 物理规格 | |
| 最大负载(安全工作负载) | 40千克(88.0磅) |
| 扬声器净重 | 22磅(10千克) |
| 装运重量 | 28.3磅(12.8千克) |
| 运行温度范围 | 0°C至50°C(32°F至122°F) |
- 请务必在规定的安全工作负载范围内使用吊绳。随附吊绳的安全工作负载为88磅。
重要安装信息
安装扬声器之前，请阅读第2页上的重要安全说明。
安全与合规
DesignMax Luna DML88P 扬声器经过测试，符合以下规格和用途：
- 列出的扬声器符合 ANSI/UL 1480A-2016,适合商业和安全专业用途
通用 - UL 类别 UEAY, 文件号 S36835
• 适合使用1级、2级、3级接线方法安装，符合NFPA 70 美国国家电气法规 (2017) 第640条
安装选件和配件
- 垂吊扬声器螺纹吊杆适配器
- 垂吊扬声器导管适配器
注意：使用任一适配器进行安装时，请勿安装可选扬声器盖。
扬声器接线
线规
DesignMax Luna DML88P 扬声器仅可与 18 AWG(0.8 平方毫米) 至 14 AWG（平方毫米）规格的接线一起使用。

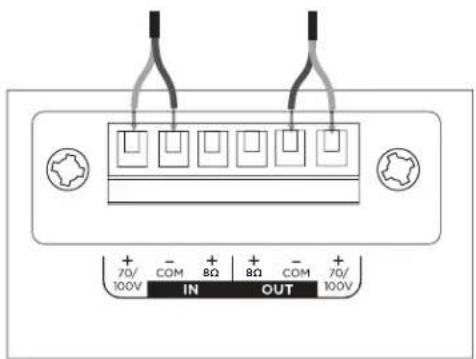

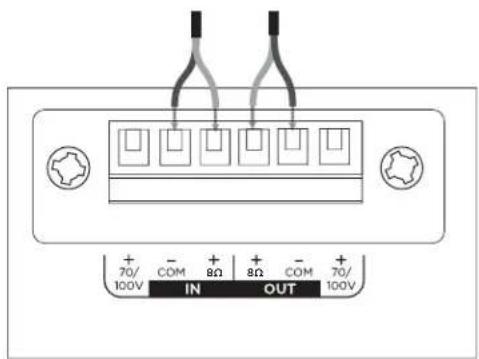

接线图
露出六毫米（ 1/4 英寸）长的裸线以连接到端子。
| 12W 25W | W 50W 100W* | 8Ω | ||
| 25W 50W | W 100W NC** | |||
| 100V | ||||
** NC: 无连接（不使用）* 出厂默认设置

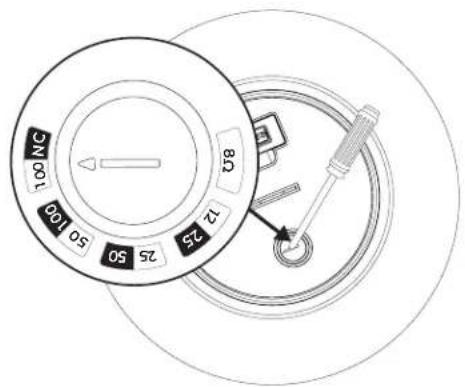

变压器抽头设置
转动设置抽头。使用平头螺丝刀。
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、方法和安装紧固件。
Bose Professional 建议使用一根保险钢丝或一根安全绳（不随附）作为辅助固定装置。有关安全连接点，请参阅右侧图片。
在使用螺纹杆适配器附件的安装中，随附的吊绳可用作安全绳。
注意：在使用垂吊扬声器导管适配器的安装中，不能使用安全绳。
对于任何辅助固定装置的安装，请遵循制造商的说明。

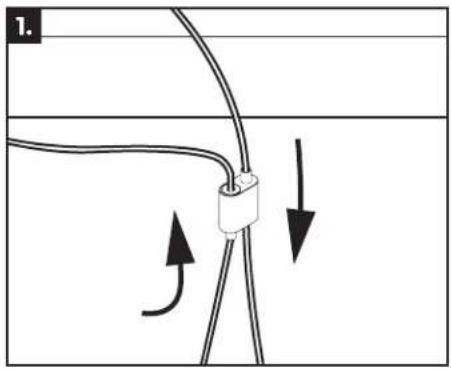

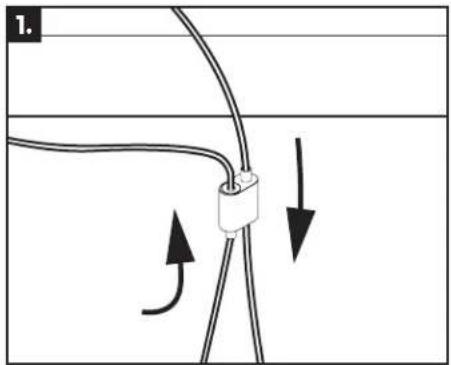

- 将随附的吊绳穿过吊绳夹具，将吊绳缠绕在支撑结构上；使用吊绳夹具固定吊绳。吊绳夹具上的箭头指示吊绳方向。

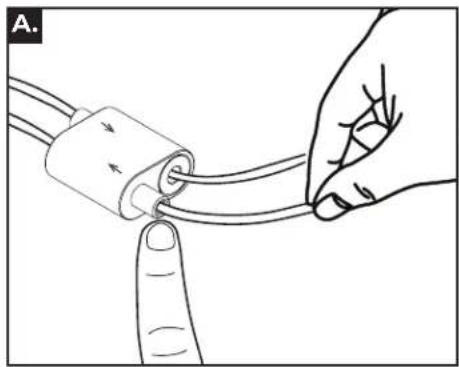

A. 要松开吊绳，请将连接点压入夹具，同时拉动吊绳。
- 拉动吊绳的松动端，将吊绳调整到安装所需的长度。
- 将吊绳夹固定到所需的连接点。如果安装时需使用两根吊绳,请使用两侧的连接点。
注意：吊绳之间的角度不得超过90度。
达到所需的扬声器高度后，切断多余的吊绳。用钢丝钳修剪任何磨损的细丝。
- 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参扬声器接线。
注意：如果您打算使用检修回路，可以将其存放在箱体顶部的扬声器凹槽中。
5. 使用随附的线缆扎带将接线固定至悬挂缆索，然后将盖子放在扬声器上，将线缆穿过盖子的窄口。下推盖子，使其固定到位。
注意：除非喷漆，否则请勿拆下网罩。徽标可以从网罩表面剥取下来。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全準則，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。
請勿試圖自行維修本產品。所有維修工作均應交由授權維修中心、安裝人員、技術人員、經銷商或分銷商來進行。若要聯絡 Bose Professional 或尋找當地經銷商或分銷商，請造訪 BoseProfessional.com。
- 閱讀這些指示。
- 保留這些指示。
- 注意所有警告。
- 遵守所有指示
- 請勿於近水處使用本設備。
- 只能用乾布清潔。
- 請勿堵塞任何通風口。請按照製造商的指示安裝。
- 請勿安裝於任何熱源附近，例如：電暖氣、熱調節裝置、爐具或其他會發熱的設備 (包括擴大機)。
- 請僅使用製造商指定的附件/配件。
法規資訊
本產品符合所有適用的歐盟指令要求。您可以從以下產品專屬頁面找到完整的符合聲明：BoseProfessional.com
此符號表示本產品不得以家庭廢棄物方式丟棄，而應送交適當的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。想了解更多有關本產品的處理和回收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店連絡。
製造日期：序號第八和第九位數代表製造年份；「24」代表2024。
欧盟進口商: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英國進口商: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本進口商: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | 中国進口商: Transom Post (Shanghai) Audio Co. Ltd Room 2209. Building 1, 175 Longyao Road, Xuhul District, Shanghai | 墨西哥進口商: POST INTL MEXICO, S. DE R.L.DE C.V. Av. De las Americas 1536-Piso 5 int a oficina 8, Country Club, 44610 Guadalajara | 阿拉伯聯合大公國進口商: Transom Post Audio Visual Recording Equipment and Accessories Trading LLC, 504, Al Fattan Plaza, Al Garhoud PO Box 118365, Dubai, UAE
Bose 為 Bose Corporation 的商標。
DesignMax 為 Transom Post OpCo LLC. 的商標。
Bose Professional, 117 South St. Hopkinton, MA 01748 USA
©2025 Transom Post OpCo LLC. 未經預先書面許可，不得重製、修改、散布或以其他方式使用本指南之任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 BoseProfessional.com/Warranty。
中國有害物質限制使用表
| 有毒或有害物質或元素的名稱及成分 | ||||||
| 有毒或有害物質或元素 | ||||||
| 零件名稱 | 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價鉻(CR(VI)) | 多溴聯苯(PBB) | 多溴二苯醚(PBDE) |
| 印刷電路板 | 0 0 0 | 0 | 0 | 0 | ||
| 金屬零件 | 0 0 0 | 0 | 0 | 0 | ||
| 塑膠零件 | 0 0 0 | 0 | 0 | 0 | ||
| 揚聲器 | 0 0 0 | 0 | 0 | 0 | ||
| 連接線 | 0 0 0 | 0 | 0 | 0 | ||
此表格根據 SJ/T 11364 條款編製。
O：表示此零件中所有均質材料所含的有毒或有害物質，均低於GB/T26572中規定的限制要求。
X：表示此零件所使用的均質材料中，至少有一種其有毒或有害物質含量超出GB/T26572中規定的限制要求。
台灣危險物質限用表
備註 1：「。」表示限用物質的含量百分比未超過參考值。 備註 2：「-」表示限用物質屬於豁免項目範圍。
警告/注意
本產品含有磁性材料。諮詢醫生了解此裝置是否會影響植入式醫療裝置。
包含小零件，可能構成哽塞窒息的危險。不適合3歲以下兒童使用。
- 本產品僅供室內使用。
- 所有 Bose Professional 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法管轄權的當地政府機關。
- 任何重物若以不安全方式安裝或懸吊在頭頂上方，都可能導致嚴重傷亡與財產損壞。安裝人員有責任評估其應用使用的任何安裝方式是否可靠。只有具備適當五金部件知識和安全安裝技術的專業安裝人員，才應嘗試將任何揚聲器安裝在頭頂上方。
• 請勿將本產品安裝於可能受潮或產生冷凝的位置。 - 本產品不得受液體淋滲或噴灑，請勿將裝有液體的物體(例如花瓶)置於本產品上或本產品附近。
- 請勿安裝在不穩固或者內藏危險 (例如電線或配管) 的表面。請確認支架由合格的專業安裝人員，按照當地建築法規進行安裝。
- 安裝 DesignMax Luna DML88P 揚聲器時，請僅使用隨附或由 Bose Professional 指定的五金部件及配件。如需有關相容配件的資訊，請造訪 BoseProfessional.com 參閱產品技術資料表。
- 保持產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
請勿讓揚聲器或安裝組件，接觸任何未經 Bose Professional 指定的化學物質，包括但不限於：潤滑劑、清潔劑、電子接點清潔劑或碳氣溶劑。接觸該等物質可能使塑膠材質降解，導致裂開並有掉落危險。 - 只能使用乾布來清潔揚聲器。請勿讓揚聲器接觸肥皂、去汙劑、礦物油、酒精或其他清潔劑或化學品。
續線特定警告：
• 繽線不可安裝或使用於室內供水設施之區域 (包括但不限於：室內游泳池、室內水上樂園、澡堂、三溫暖、蒸氣室及室內滑冰場)。
請勿搭配起重機或滑輪組等裝置進行升降操作，或用於懸掛會產生運動或動態行為的裝置。僅限用於吊裝靜態揚聲器。
• 請勿於纜線安裝敷設之處踩踏或站立。
• 請勿為纜線緊固件或纜線組件的其他任何部件上漆。
- 若使用的纜線系統並非由 Bose Professional 原廠提供，則其工作負載限制必須等於或大於原廠提供之纜線系統的工作負載。請參閱技術規格中的安全工作負載。
- 請勿為纜線緊固件或纜線組件的其他任何部件塗抹油料或任何其他潤滑劑。
- 請切勿將兩條纜線接合在一起。每個揚聲器吊掛點只能使用一個纜線組件。
- 吊裝懸吊纜線只能搭配 Bose Professional 吊裝式揚聲器使用。
產品額定值：
輸入電壓：70V/100V
阻抗:8Ω,100W


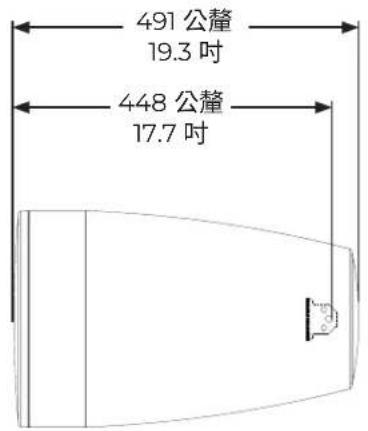

491公釐 19.3吋 448公釐 17.7吋


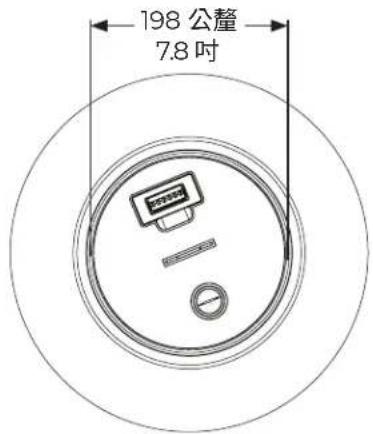

198 公釐 7.8 吋技術規格
如需其他規格資訊，請造訪 BoseProfessional.com 參閱 DesignMax Luna DML88P 技術資料表。
| 物理特性 | |
| 負載上限 (安全工作負載)1 | 40 公斤 (88.0 磅) |
| 淨重 (揚聲器) | 22 磅 (10 公斤) |
| 裝運重量 | 28.3 磅 (12.8 公斤) |
| 運作溫度範圍 | 0 °C 至 50 °C (32 °F 至 122 °F) |
- 請務必在規定的「安全工作負載」範圍內使用纜線。產品隨附的懸吊纜線之安全工作負載為88磅。
重要安裝資訊
安裝揚聲器之前，請先參閱第2頁的重要安全指示。
安全與法規遵循
DesignMax Luna DML88P 揚聲器通過測試，並符合下列規格及用途：
• 符合 ANSI/UL 1480A-2016，可作為商用與安全專業用途揚聲器使用
一般用途 - 符合 UL 類別 UEAY, 案號 S36835
• 適合使用符合 NFPA 70、2017 年《美國國家電氣規程》(National Electric Code) 第 640 條規定的第 1 類、第 2 類、第 3 類配線方法進行安裝
安裝選項與配件
- 吊裝螺栓轉接頭
- 吊裝導管轉接頭
備註: 使用任一轉接器進行安裝時，請勿安裝選配的揚聲器護蓋。
揚聲器的配線
線材規格
DesignMax Luna DML88P 揚聲器在設計上僅能使用尺寸為 18 AWG (0.8 平方公釐) 至 14 AWG (2.1 平方公釐) 的線材。
接線圖
預留 6 公釐 ( 14 吋) 的裸線以連接至端子。
| 12W 25W | 50W 100W* | 8Ω | ||
| 25W 50W | 100W NC** | |||
| 100V | ||||
* 原廠預設
** NC:無連接 (請勿使用)
變壓器功率抽頭設定
以旋轉調整方式設定功率抽頭。請使用扁頭螺絲起子。
使用安全纜線
某些地區的建築法規會要求使用第二方法來確保揚聲器與支撐結構的固定，以提供額外的安全性。請選擇符合當地建築法規與規定的安裝位置、方法及五金部件。
Bose Professional 建議使用安全索或安全續索來作為輔助固定機制 (未隨附)。請參見右圖以瞭解安全安裝點。
在使用螺栓轉接頭配件的安裝中，隨附的懸吊纜線可作為安全纜索來使用。
備註：在使用吊裝導管轉接頭的安裝中，則不得使用安全纜索。
在施作任何輔助固定機制時，請遵循製造商的各項指示。
在開始安裝之前，請先調整揚聲器的功率抽頭設定。
- 將隨附的懸吊纜線插入纜線固定器，然後將纜線繞過支撐結構；接著，使用纜線固定器來固定纜線。纜線固定器上有箭頭指示纜線方向。 A. 若要鬆開纜線，請將安裝點壓入固定器，同時拉動纜線。
- 拉動懸吊纜線可鬆動的一端，將纜線調整至安裝所需的長度。
- 將纜線夾固定於所需的安裝點。若要使用兩條懸吊纜線來安裝，請使用兩側的安裝點。
小心:懸吊纜線之間的角度不得超過0度。
將揚聲器調整至所需的高度之後，請裁除多餘的纜線。請使用剪線鉗將纜線頭修剪平整。
- 卸下連接端子，將線路連接至端子，然後將連接端子重新插入揚聲器。如需瞭解配線資訊，請參閱揚聲器的配線。
備註:如果您想要使用額外纜線，您可以將其收納於揚聲器機體外殼上方的凹槽之中。
5. 使用隨附的纜線束帶，將接線固定於懸吊纜線，然後放上揚聲器的護蓋，讓纜線穿過護蓋上的狹窄開口處。將護蓋往下推入定位。
轉動網罩，並根據您的安裝方式調整標誌方向。
備註：除非您要進行塗裝，否則請勿拆卸網罩。標誌可以從網罩表面拆卸下來。
