MANUAL DE USUARIO DesignMax Luna DML88P BOSE

Guía de instalación....6

Lee y conserva todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales.

Este documento tiene por objeto proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas comunes de instalación fija. Lee este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intentes reparar este producto por tu cuenta. Remite todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarte con Bose Professional o encontrar un distribuidor cerca de ti, visita BoseProfessional.com.

1. Lee estas instrucciones.
2. Conserva estas instrucciones.
3. Presta atención a las advertencias.
4. Sigue todas las instrucciones.
5. No uses este aparato cerca del agua.
6. Límpialo solamente con un paño seco.
7. No obstruyas ninguna abertura de ventilación. Realiza la instalación conforme a las instrucciones del fabricante.
8. No lo instales cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utiliza solamente los accesorios especificados por el fabricante.

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en la página específica del producto: BoseProfessional.com

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta de tratamiento de resícuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comunicate con tu municipalidad local, un centro de servicios de desecho o la tienda donde se compró este producto.

Fecha de fabricación: Los dígitos octavo y noveno del número de serie indican el año de fabricación: "24" es 2024.

Importador en la UE: Transom Post Netherlands B.V., Keizersgracht 391A. 1016 EJ, Ámsterdam | Importador en el Reino Unido: Transom Post Netherlands UK, Súques House 205a High Street, West Wickham, BR4 0PH | Importador en Japón: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importador en China: Transom Post (Shanghai) Auto Co. Ltd Room 2209. Building 1, 175 Longyao Road, Xuhui District. Shanghai | Importador en México: POST INTL MEXICO, S. DE R.L. DE C.V. Av. De las Américas 1536-Piso 5 ini a oficina 8, Country Club, 44610 Guadalajara | Importador en los Emiratos Árabes Unidos: Transom Post Audio Visual Recording Equipment and Accessories Trading LLC, 504, Al Fattan Plaza, Al Garhoud PO Box 118355, Dubl., Emiratos Árabes Unidos

Bose es una marca comercial de Bose Corporation.

DesignMax es una marca comercial de Transom Post OpCo LLC

Bose Professional, 117 South St, Hopkinton, MA 01748 EE. UU.

©2025 Transom Post OpCo LLC. Ninguna parte de esta obra podrá reproducise, modificarse, distribuirse ni usarse sin un permiso previa por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada. Para obtener información sobre la garantía, visita BoseProfessional.com/Warranty.

Tabla de sustancias peligrosas restringidas en China

Nombres y contenido de elementos o sustancias tóxicas o peligrosas
	Elementos o sustancias tóxicas o peligrosas
Nombre de la pieza	Plomo (Pb)	Mercurlo (Hg)	Cadmio (Cd)	Cromo hexavalente (CRVIi)	Bifenilo polibromado (PBB)	Difenil eler polibromado (PBDE)
PCB O O O O O	O
Piezas metálicas	O O O	O O O
Piezas plásticas	O O O O O	O
Altavoces O O O	O O O
Cables O O O O	O O
Esta tabla se preparó conforme a las cláusulas de SJ/T 11364.O: indica que dicha sustancia peligrosa contenida en todos los materiales homogéneos de esta piezase encuentra por debajo del requisito límite de GB/T 26572.
X: indica que esta sustancia tóxica o peligrosa que está presente en al menos uno de losmateriales homogéneos utilizados para esta parte se encuentra por encima del requisitode límite de GB/T 26572.

Tabla de sustancias peligrosas restringidas en Taiwán

Nombre del equipo: DesignMax Luna DML88P, Designación de tipo: 592117
	Suslancias restringidas y símbolos químicos
Unidad	Plomo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo hexavalente (Cr+6)	Bifenílicos polibromados (PBB)	Élares difenil polibromados (PBDE)
PCB	○	○	○	○	○	○
Piezas metálicas	○	○	○	○	○	○
Piezas plásticas	○	○	○	○	○	○
Áltavoces	○	○	○	○	○	○
Cables	○	○	○	○	○	○
Nota 1: *o* indica que el contenido porcentual de la sustancia restringida no excede el porcentaje de valor de referencia de presencia.Nota 2: El *-* indica que la sustancia restringida corresponde a la exención.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulta con tu médico si esto podría afectar a un dispositivo médico implantable.

Contiene piezas pequeñas que pueden provocar asfixia. No recomendable para niños menores de 3 años.

• Este producto está destinado solo para uso en áreas interiores.
• Todos los productos Bose Professional deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulta a la autoridad local competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Solo los instaladores profesionales con conocimiento de los componentes físicos adecuados y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• No montes el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• No exponga el producto a goteos o salpicaduras, y no coloque encima ni cerca del producto objetos llenos de líquido, como floreros.
• Montar únicamente en superficies que sean resistentes y que no presenten peligros ocultos, como cableado eléctrico o plomería. Asegúrate de que un instalador profesional calificado instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utiliza solo el hardware y los accesorios incluidos, o bien los que Bose Professional específica como aptos para los altavoces DesignMax Luna DML88P. Para obtener información sobre los accesorios compatibles, consulta la ficha técnica del producto en BoseProfessional.com.
• Mantén el producto lejos del fuego y de fuentes de calor. No coloques sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realices alteraciones no autorizadas a este producto.
• No expongas el altavoz ni los componentes de montaje a sustancias químicas que Bose Professional no haya especificado, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpia los altavoces solo con un paño seco. No expongas los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

Advertencias específicas del cable:

• Este cable no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• No lo utilices para levantamientos, como una grúa o polea, ni en instalaciones colgantes que incluyan movimiento o comportamiento dinámico. Está diseñado solo para colgar altavoces estáticos.
• No camines ni te pares sobre la instalación del cable.
• No pintes el sujetador del cable ni ninguna otra pieza del conjunto del cable
• Si utilizas un sistema de cables no proporcionado por Bose Professional, el límite de carga de trabajo debe ser igual o superior al sistema de cables suministrado. Consulta las Especificaciones técnicas para la carga de trabajo segura.
• No apliques aceite ni ningún otro lubricante al sujetador del cable ni a ninguna otra pieza del conjunto de este.
• Nunca combines dos cables. Utiliza solo un conjunto del cable por punto de anclaje del altavoz.
• Utiliza el cable colgante de suspensión únicamente con los altavoces colgantes Bose Professional.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 100 W

Opciones de potencia de salida: (70 V): 12 W, 25 W, 50 W, 100 W; (100 V): 25 W, 50 W, 100 W

Contenido de la caja

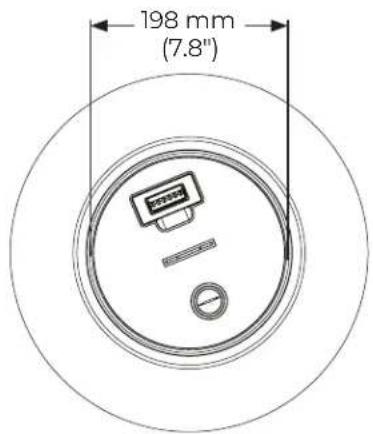

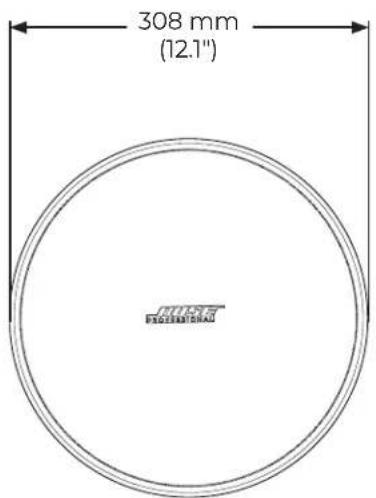

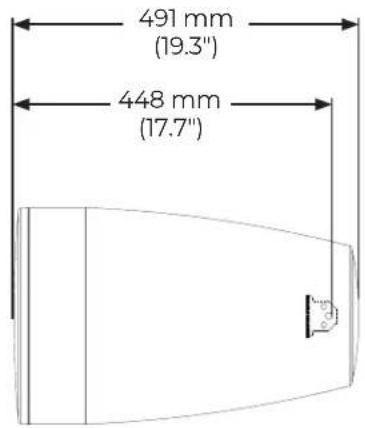

Dimensiones del producto

308 mm (12.1") FROSE FUTURES

491 mm (19.3") 448 mm (17.7)

198 mm (7.8")

Especificaciones técnicas

Para obtener especificaciones adicionales, consulta la ficha técnica de DesignMax Luna DML88P en BoseProfessional.com.

Características físicas
Carga máxima (carga de trabajo segura)1	40 kg (88.0 lb)
Peso neto, altavoz 10 kg (22 lb)
Peso de envío 12.8 kg (28.3 lb)
Rango de temperatura de funcionamiento	De 0 °C a 50 °C (de 32 °F a 122 °F)

1. Utiliza siempre el cable dentro del límite de carga de trabajo segura que se señala. El cable de suspensión incluido tiene una carga de trabajo segura de 40 kg (88.0 lb).

Información importante sobre la instalación

Antes de instalar el altavoz, revisa las Instrucciones importantes de seguridad en la página 2.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz DesignMax Luna DML88P superó las pruebas y cumple con los siguientes usos y especificaciones:

• Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro
• Uso general: UL categoría UEAY, número de archivo S36835
• Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

Opciones y accesorios de instalación

1. Adaptador de barra roscada colgante
2. Adaptador de conducto colgante

Nota: En instalaciones con cualquiera de los adaptadores, no coloques la cubierta para altavoz opcional.

1.

Cableado del altavoz

Calibre de cable

El altavoz DesignMax Luna DML88P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

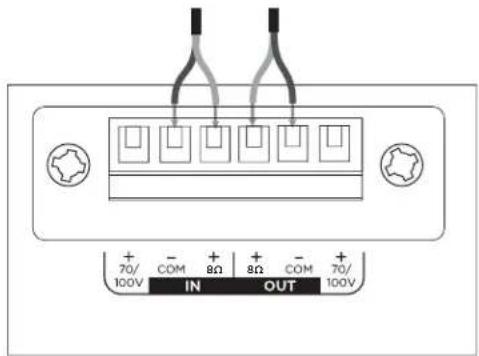

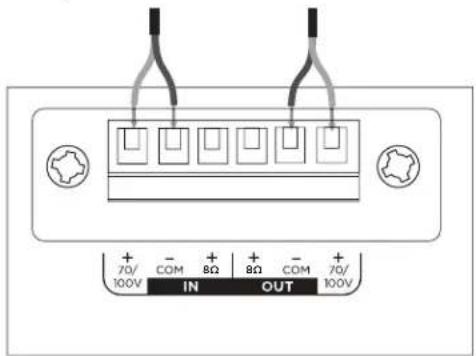

Diagramas de conexión

Expone 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.

+ 70/- 100V IN OUT + 8Ω 8Ω + 70/- 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

Configuración del altavoz

NC 100 89 12 25 50 100 25 50

70 V
12 W 25	W 50 W 100 W*			8 Ω
25 W 50	W 100 W NC**
100 V

** NC: Sin conexión (no utilizar)* Predet

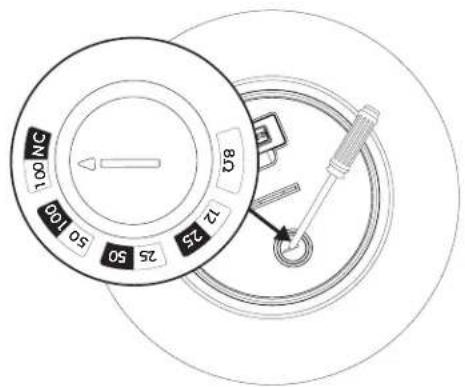

Configuración de los ajustes del transformador

Gira la toma para ajustar la configuración. Utiliza un destornillador de cabeza plana.

Uso de un cable de seguridad

En algunos códigos regionales de construcción se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elige una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Bose Professional recomienda utilizar un alambre de seguridad o un cable de seguridad como mecanismo secundario de fijación (no incluidos). Consulta el diagrama situado a la derecha para conocer los puntos de fijación de seguridad.

El cable de suspensión incluido se puede utilizar como cable de seguridad para instalaciones con el accesorio de adaptador de barra roscada.

Nota: No se puede utilizar un cable de seguridad en instalaciones que utilicen el adaptador de conducto colgante.

Sigue las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desees implementar.

Antes de comenzar la instalación, ajusta la configuración de la toma del altavoz.

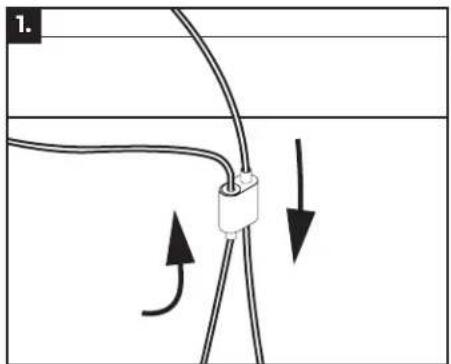

1. Inserta el cable de suspensión incluido a través del sujetador del cable y enróllalo alrededor de una estructura de soporte; fija el cable con el sujetador. Las flechas del sujetador del cable indican la dirección del cable.

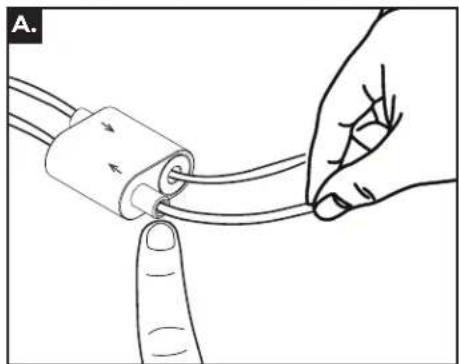

A. Para aflojar el cable, presiona el punto de fijación en la pinza mientras tiras del cable.

1. Tira del extremo suelto del cable de suspensión para ajustar el cable al largo deseado de la instalación.
2. Fija el clip del cable al punto de conexión deseado. Para instalaciones que utilicen dos cables de suspensión, utiliza ambos puntos de fijación laterales.

PRECAUCIÓN: El ángulo entre los cables de suspensión no debe superar los 90 grados.

Una vez que alcances la altura deseada del altavoz, corta el cable sobrante. Recorta los filamentos deshilachados con cortaalambres.

1. Retira el conector, conéctale los cables y vuelve a insertarlo en el altavoz. Para obtener información sobre el cableado, consulta Cableado del altavoz.

Nota: Si pretendes utilizar un bucle de servicio, puedes guardarlo en el hueco para altavoces que se encuentra en la parte superior del gabinete.

1. Utiliza los sujetacables incluidos para fijar el cableado al cable de suspensión y coloca la tapa en el altavoz pasando los cables a través de la abertura estrecha de la tapa. Empuja la tapa hacia abajo para fijarla en su sitio.

1.

Ajuste del logotipo y la rejilla

Gira la rejilla para que el logotipo esté en una orientación adecuada para su instalación.

Nota: No quites la rejilla, a menos que estés pintando. Para quitar el logotipo de la rejilla, despégalo de la superficie.
