GEBRUIKSAANWIJZING DesignMax Luna DML88P BOSE

Installatiehandleiding 22

Monteringsveiledning 26

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar BoseProfessional.com.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op de specifieke productpagina: BoseProfessional.com

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulporonnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste en negende cijfer in het serienummer geven het fabricagejaar aan, '24' is 2024.

Europese importeur: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur in het VK: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur in Japan: Transom Post International Japan KK Co. Ltd. PMO Tamachi IV ShibaS-28-19, Minato-Ku, Tokyo | Importeur in China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyo Road, Xuhui District, Shanghai | Importeur in Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Av. De las Americas 1335-Piso 5 Int a oficina 5, Country Club, 44610 Guadalajara | Importeur Verenigde Arabische Emiraten: Transom Post Audio Visual Recording Equipment and Accessories Trading LLC, 504, al Fatian Plaza, al Garhoud PO Box 118355, Dubai. Verenigde Arabische Emiraten

Bose is een handelsmerk van Bose Corporation.

DesignMax is een handelsmerk van Transom Post OpCo LLC.

Bose Professional, 117 South St. Hopkinton, MA 01748 VS

©2025 Transom Post OpCo LLC, Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikd zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga voor garantie-informatie naar BoseProfessional.com/Warranty.

Tabel m.b.t. de beperking van gevaarlijke stoffen in China

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
	Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr(VI))	Polybroombifenyl (PBB)	Polybroombifenyl-ether (PBDE)
PCB's O O O O O O
Metalen onderdelen	O O O	O O O
Kunstlof onderdelen	O O O	O O O
Luidsprekers O O	O O O O
Kabels O O O O O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364.O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materialen van dit onderdeel onder de maximaal toegelaten waarden in GBT 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens één van de voor dit onderdeel gebruikte homogene materialen boven de maximaal toegelaten waarden in GBT 26572 ligt.

Tabel m.b.t. de beperking van gevaarlijke stoffen in Taiwan

Naam van het product: DesignMax Luna DML86P, typeaanduiding: 892117
	Stofen waarvoor beperkingen gelden, met de bijbehorende chemische symbolen
Onderdeel	Lood (Pb)	Kwik (Hg)	Cadmium (Cd)	Zeswaardig chroom (Cr+6)	Polybroombifenylen (PBB)	Polybroombifenyl-ethers (PBDE)
PCB's	○	○	○	○	○	○
Metalen onderdelen	○	○	○	○	○	○
Kunststof onderdelen	○	○	○	○	○	○
Luidsprekers	○	○	○	○	○	○
Kabels	○	○	○	○	○	○
Opmerking 1: ‘o’ geeft aan dat de procentuele inhoud van de stof waarvoor beperkingen gelden het percentage van de referentiewaarde voor aanwezigheid niet overschrijdt.Opmerking 2: ‘-’ geeft aan dat de stof waarvoor beperkingen gelden overeenkomt met de uitzondering.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

• Dit product is alleen bestemd voor binnengebruik.
• Alle Bose Professional-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, emstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Stel dit apparaat niet bloot aan druipende of spattende vloeistoffen en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose Professional voor gebruik met de DesignMax DML88P loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op BoseProfessional.com.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose Professional, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Waarschuwingen met betrekking tot kabels:

• De kabel is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Gebruik de kabel niet om mee te tillen, bijvoorbeeld met een hijsmechanisme of katrol, of voor hangende installaties die kunnen bewegen of anderszins dynamisch zijn. Alleen bedoeld voor hangende, statische luidsprekers.
• Loop of sta niet op de kabel.
• Schilder niet over de kabelklem of een ander deel van de kabel.
• Bij gebruik van een kabelsysteem dat niet door Bose Professional is geleverd, moet de maximale werklast gelijk zijn aan of groter zijn dan die van het meegeleverde kabelsysteem. Raadpleeg Technische specificaties voor de veilige werklast.
• Gebruik geen olie of andere smeermiddelen op de kabelklem of op enig ander deel van de kabel.
• Verbind nooit twee kabels met elkaar. Gebruik één kabel per ophangpunt.
• Gebruik alleen de kabel voor hangbevestiging die wordt meegeleverd bij Bose Professional pendant-luidsprekers.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 100 W

Stroomsterkte: (70 V): 12 W, 25 W, 50 W, 100 W; (100 V): 25 W, 50 W, 100 W

Inhoud van de doos

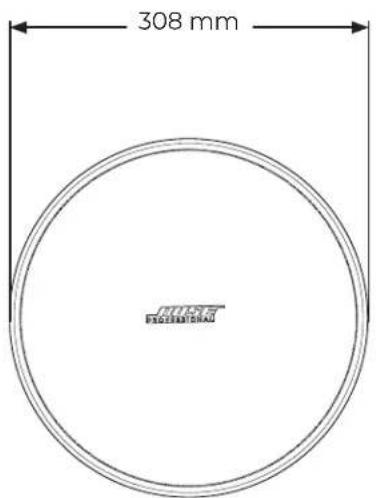

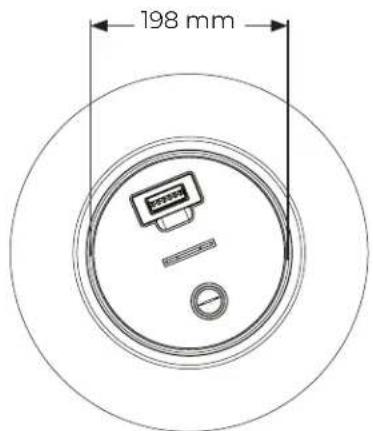

Afmetingen van het product

308 mm FIGURE FUTURES

491 mm 448 mm

198 mm

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax Luna DML88P op BoseProfessional.com.

Fysiek
Maximale last (veilige werklast)1	40 kg
Nettogewicht, luidspreker 10 kg
Verzendgewicht 12,8 kg
Temperatuurbereik in bedrijf 0 °C tot 50 °C

1. Gebruik de kabel altijd in overeenstemming met de aangegeven veilige werklast. De meegeleverde ophangkabel heeft een veilige werklast van 40 kg.

Belangrijke installatie-informatie

Lees voordat u de luidspreker installeert Belangrijke veiligheidsinstructies op pagina 2.

Veiligheid en naleving van regelgeving

De DesignMax Luna DML88P loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

• ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use
- General-Purpose Use - UL Category UEAY, File Number S36835
- Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

Installatieopties en -accessoires

1. Adapter draadeinde
2. Adapter hanggeleider

Opmerking: Bevestig het optionele

luidsprekerdeksel niet bij installaties met een van beide adapters.

1.

De DesignMax Luna DML88P loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ^2 ) tot 14 AWG (2,1 mm ^2 ).

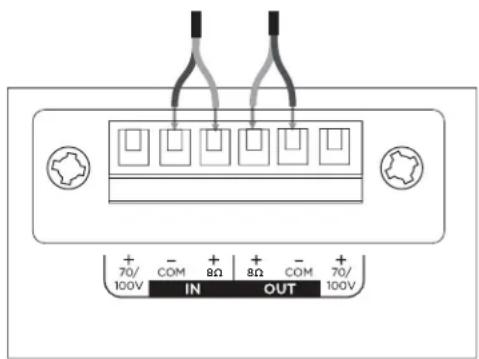

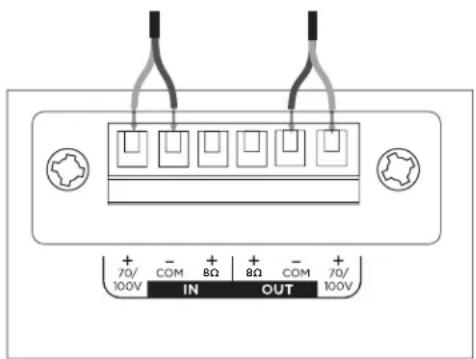

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

70/100 V 8 Ω

+ 70/- 100V IN + 8Ω OUT + 8Ω COM - 70/ 100V

Luidsprekerinstellingen

NC 100 50 100 25 50 85 12

70 V
12 W 25	W 50 W 100 W*			8 Ω
25 W 50	W 100 W NC**
100 V

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

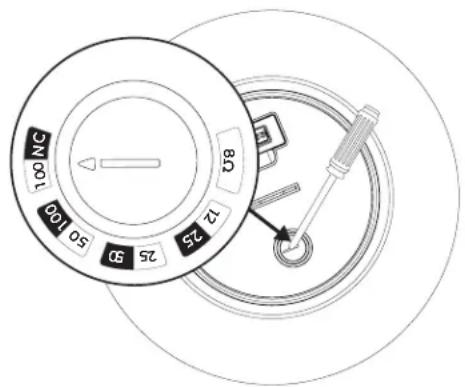

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose Professional raadt aan een veiligheidsdraad of veiligheidskabel te gebruiken als secundaire bevestigingsmethode (niet meegeleverd). Raadpleeg het schema rechts voor bevestigingspunten.

De meegeleverde ophangkabel kan worden gebruikt als veiligheidskabel in installaties wanneer de adapter voor het draadeinde wordt gebruikt.

Opmerking: Een veiligheidskabel mag niet worden gebruikt in installaties waarin de adapter voor de hanggeleider wordt gebruikt.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

De luidspreker bevestigen

Pas vóór de installatie de voltage-instelling voor de luidspreker aan.

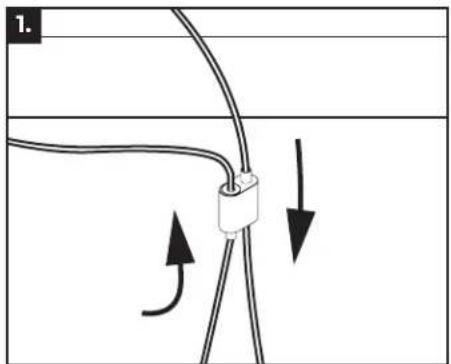

1. Haal de meegeleverde ophangkabel door de kabelklem en leid de kabel rond een dragende structuur; bevestig de kabel met de klem. De pijltjes op de kabelklem geven de richting van de kabel aan.

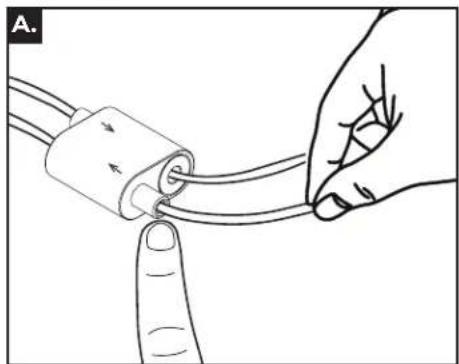

A. Om de kabel los te maken, drukt u het bevestigingspunt de klem in terwijl u aan de kabel trekt.

1. Trek aan het losse uiteinde van de ophangkabel om de gewenste lengte van de installatie in te stellen.
2. Bevestig de kabelklem aan het gewenste bevestigingspunt. Gebruik voor installaties met twee ophangkabels beide bevestigingspunten aan de zijkant.

LET OP: De hoek tussen ophangkabels mag niet groter zijn dan 90 graden.

Wanneer de luidspreker op de gewenste hoogte hangt, knipt u het overtollige kabeleinde af. Verwijder rafelige uiteinden met een draadknipper.

1. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen.

Opmerking: Als u extra kabellengte wilt gebruiken, kan die in de uitsparing in de bovenkant van de luidsprekerbehuizing worden opgeborgen.

1. Gebruik de meegeleverde kabelbinders om de bedrading aan de ophangkabel te bevestigen en plaats het deksel op de luidspreker. Lus de kabels door de smalle opening van het deksel. Duw het deksel omlaag om het vast te zetten.

1.

Logo en grille afstellen

Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven.

Opmerking: Verwijder de grille niet, tenzij u verft. U kunt het logo verwijderen door dit van de grille los te trekken.
