BRUKSANVISNING POWDP77100 PowerPlus

5.1 Arbeidsplassen 4

5.2 Elektrisk sikkerhet 4

5.3 Personsikkerhet 4

8.1 Laderindikasjoner (Fig. 1) 7

8.2 Fjerning/innsetting av batteri 7

9.1 Montering av støttehåndtaket (Fig. 3) 8

9.2 Montering av sagbladet (Fig. 4) 8

9.3 Montering av støvposen 8

9.4 Feste platebeskyttelsen 8

9.5 Justering av dybden på sporet (Fig. 5) 8

9.6 Vinkelanlegg (Fig. 6) 8

9.7 Justere høyden (Fig. 7) 9

10.7 Koble sammen arbeidsstykkene 10

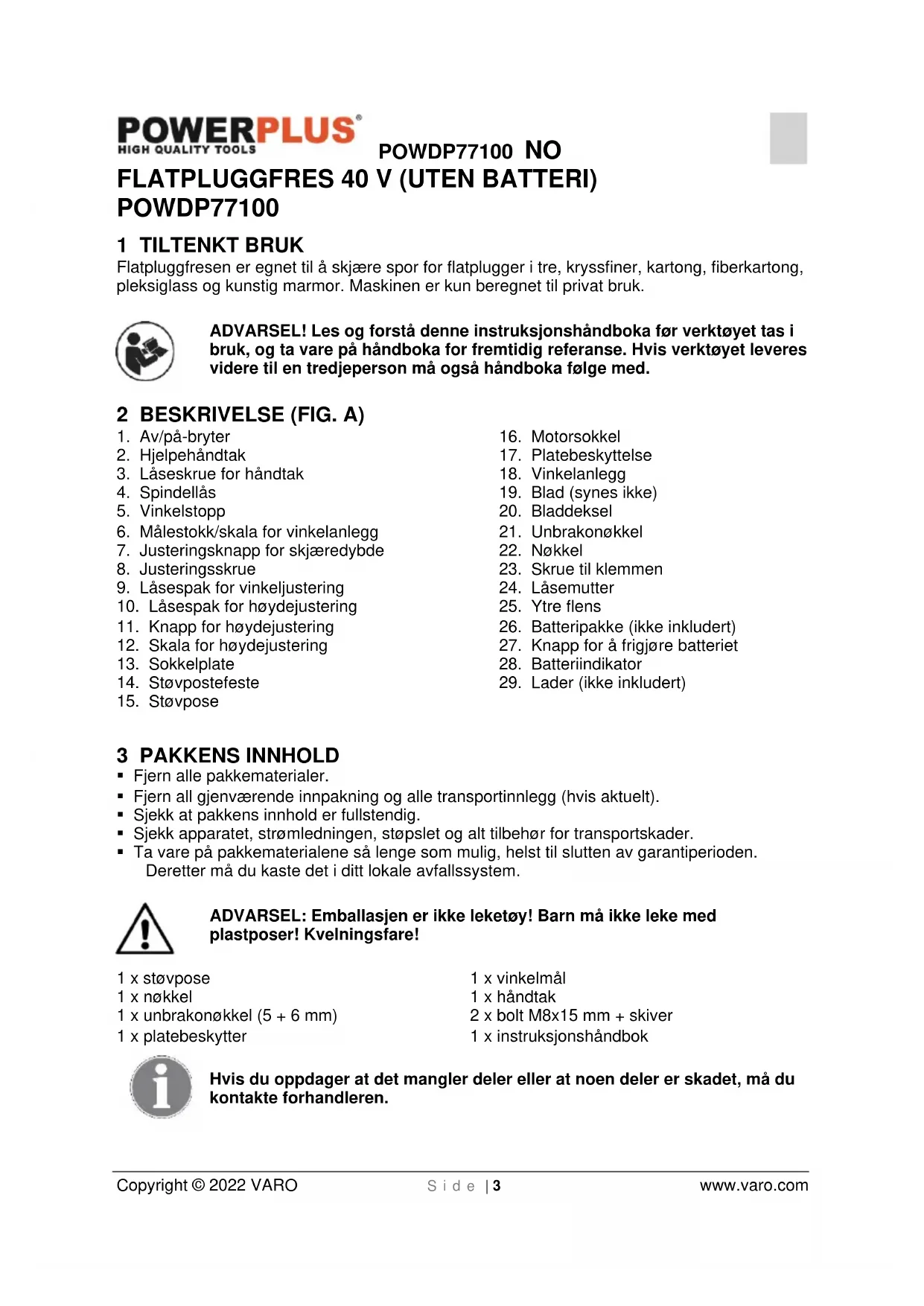

Copyright © 2022 VARO S i d e | 3 www.varo.com FLATPLUGGFRES 40 V (UTEN BATTERI) POWDP77100 1 TILTENKT BRUK Flatpluggfresen er egnet til å skjære spor for flatplugger i tre, kryssfiner, kartong, fiberkartong, pleksiglass og kunstig marmor. Maskinen er kun beregnet til privat bruk. ADVARSEL! Les og forstå denne instruksjonshåndboka før verktøyet tas i bruk, og ta vare på håndboka for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboka følge med. 2 BESKRIVELSE (FIG. A)

7. Justeringsknapp for skjæredybde

10. Låsespak for høydejustering

11. Knapp for høydejustering

12. Skala for høydejustering

27. Knapp for å frigjøre batteriet

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

Les instruksjonshåndboka før bruk.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.POWDP77100 NO Copyright © 2022 VARO S i d e | 5 www.varo.com

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

• Kontroller om sagbladet er skadet før bruk. Bruk ikke sagblader som er sprukket, ripet eller skadet på annen måte

• Forsikre deg om at arbeidsstykket er godt nok støttet eller fastspent. Hold hendene unna overflaten som skal skjæresPOWDP77100 NO Copyright © 2022 VARO S i d e | 6 www.varo.com

• Bruk maskinen kun med hjelpehåndtaket.

• Når sagbladene skal monteres på gjengen til spindelen, må du forsikre deg om at spindelen har tilstrekkelig gjenge

• Forsikre deg om at sagbladet er montert og festet som det skal. Bruk ikke reduksjonsringer eller adaptere for å få sagbladet til å passe.

• Bruk alltid vernebriller og hørselsvern. Hvis det er ønskelig eller påkrevd, må du også bruke annen beskyttelse, som f.eks. forkle eller hjelm

• Sokkelplaten må ikke spennes ned med bladet uttrukket. Senking og heving av bladet må gjøres jevnt.

• Forsøk aldri å åpne dem, uansett grunn.

• Oppbevar batteriene dine på et kjølig, tørt sted (5–20 °C). Ikke lagre batterier i utladet tilstand.

• Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør Li-ion-batteriet være ladet til 40 % av kapasiteten.

• Når du skal kaste batterier må du følge instruksjonene i avsnittet «Beskytte miljøet».

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: ✓ Tørk forsiktig av væsken med en klut. Unngå hudkontakt. ✓ Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.POWDP77100 NO Copyright © 2022 VARO S i d e | 7 www.varo.com

• Ikke stikk objekter i laderen.

• Laderen er kun beregnet på innendørs bruk. 8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

8.1 Laderindikasjoner (Fig. 1)

3. La batteripakken kjøle seg helt ned før du bruker den.

4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

8.2 Fjerning/innsetting av batteri

• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.

9.1 Montering av støttehåndtaket (Fig. 3)

Plasser støttehåndtaket (2) slik at det passer med hullene i toppdekslet, og stram til låseskruen med unbrakonøkkelen for å feste håndtaket (2).

9.2 Montering av sagbladet (Fig. 4)

Forsikre deg om at verktøyet er slått av og at batteripakken er fjernet, før du utfører noen form for arbeid på verktøyet.

• For å fjerne bladet må du løsne skruen til klemmen (23) ved hjelp av unbrakonøkkelen (21) og åpne bladdekslet.

• Skyv bort spindellåsen (4) og løsne låsemutteren (24) med nøkkelen (22). Fjern den ytre flensen (25) og sagbladet.

• For å montere sagbladet må du først montere den indre flensen. Deretter montere bladet, den ytre flensen (25) og til slutt låsemutteren (24).

• Stram til låsemutteren (24) ved å bruke nøkkelen (22).

• Lukk bladdekslet og stram til skruen til klemmen (23) med unbrakonøkkelen (21) for å feste bladdekslet. Kontroller at toppen på underlagsplaten er ordentlig lukket før du starter maskinen.

9.3 Montering av støvposen

Du kan bruk støvposen til å trekke ut støvet. Sett støvposen (15) inn i sugetilkoblingen (14).Tøm støvposen med jevne mellomrom slik at sugeeffekten forblir intakt.

9.4 Feste platebeskyttelsen

Platebeskyttelsen skal festes til vinkelstoppen før bruk. Det er enklere å montere hvis du setter vinkelstoppen (5) i 90 grader. Skyv platebeskyttelsen (17) inn på vinkelstoppen med plaststyrearmene posisjonert over toppen og plastfronten plassert under.

9.5 Justering av dybden på sporet (Fig. 5)

• Det er mulig å forhåndsstille seks spordybder ut fra pluggen som skal brukes.

• Se tabellen nedenfor for å se forholdet mellom størrelsene markert på justeringsknotten for skjæredybde (7) og størrelsen på pluggen. Finjusteringer av skjæredybden kan deretter gjøres med justeringsskruen (8) etter at sekskantmutteren er løsnet. Dette kan være nødvendig etter at sagbladet har blitt slipt et par ganger.

• Gjør et testkutt, og mål og juster før du bruker en forhåndsstilling. Gjør dette for hver forhåndsstilling når du skifter plugger. Størrelse på justeringsknotten

Maks Størrelse på plugg

• Fjern vinkelmålet (5) hvis arbeidet du skal utføre med verktøyet krever at vinkelanlegget er stilt til en annen vinkel enn 0°. Når du er nødt til å bruke vinkelmålet (5) i slike situasjoner, må du passer på å justere dybden på sporet for å få korrekt dybde.POWDP77100 NO Copyright © 2022 VARO S i d e | 9 www.varo.com

• Vinkelen på vinkelanlegget (18) kan justeres til mellom 0° og 90° (positive stopp ved 0°, 45° og 90°). For å justere vinkelen må du løsne låsespaken (9) og vippe vinkelanlegget (18) til pekeren peker mot den ønskede vinkelen på vinkelskalaen (6). Stram deretter til låsespaken (9) for å låse vinkelanlegget (18).

• Hvis vinkelanlegget (18) er stilt til 90°, vil avstanden fra senteret av bladets tykkelse til vinkelanlegget og distansen fra bladets tykkelse til bunnen av bladdekslet være 10 mm.

9.7 Justere høyden (Fig. 7)

• Du kan stille riktig høyde ved å låse opp klemmeknappen (10) og dreie knappen for justering av høyden (11) til ønsket høyde ved hjelp av skalaen (12).

• Høyden må stemme med halvparten av materialet. Tykkelsen på arbeidsstykket, sporet til flatpluggen må alltid være midt på arbeidsstykket.

• Sørg for at vinkelstoppen alltid er parallell etter at klemmeknappen strammet.

• Gjør et testkutt, mål og juster før bruk. 10 BRUK

• Før du installerer batteripakken (26) i verktøyet, må du alltid kontrollere at på/av-bryteren (1) fungerer som den skal og returnerer til posisjonen «OFF» (AV) når bakenden av skyvebryteren (1) blir trykket inn.

• Bryteren kan låses i posisjonen «ON» (PÅ) for enkelthets skyld under langvarig bruk. Vær forsiktig når bryteren er låst i «ON»-posisjonen, og ha alltid et solid grep om verktøyet.

• For å starte verktøyet må du skyve på/av-bryteren (1) mot posisjonen «I (ON)» (PÅ).

• For å stoppe verktøyet, trykk på den bakre delen av på/av-bryteren (1), og skyv bryteren mot posisjonen «O (OFF)» (AV). Bruk aldri spindellåsen for å stoppe motoren.

10.2 Merke arbeidsstykkene

• Fest arbeidsstykkene og merk midten av sporet. Mellomrommet mellom to spor skal være 10-15 cm. Dette gjelder ikke for mindre arbeidsstykker. Mindre arbeidsstykker behøver ikke å merkes

10.3 Plassere maskinen

Maskinen kan plasseres på flere måter, basert på størrelsen på arbeidsstykkene.

10.4 Store arbeidsstykker:

• Plasser maskinen i nærheten av arbeidsstykket.

• Plasser maskinen i nærheten av arbeidsstykket.

• Siden av maskinen må være vendt mot siden av arbeidsstykket.

• Plasser maskinen i nærheten av arbeidsstykket.

• Flytt motorsokkelen bakover og slå av maskinen.POWDP77100 NO Copyright © 2022 VARO S i d e | 10 www.varo.com

10.7 Koble sammen arbeidsstykkene

Når du har laget spor i begge arbeidsstykkene, kan arbeidsstykkene skjøtes sammen Ta lim i begge sporene.

• Slå inn flatpluggen i sporet på ett av arbeidsstykkene.

• Plasser det andre arbeidsstykket på flatpluggen.

• Fest arbeidsstykkene og vent til limet er tørt.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er frie for støv og skitt.

Skivediameter 100 mm Blad hulldiameter 22 mm Maks. skjæredybde 20 mm Justering av vern 0–90° 13 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 80 dB(A) Lydeffektnivå LwA 91 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) 3,4 m/s² K = 1,5 m/s² 14 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.

• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).POWDP77100 NO Copyright © 2022 VARO S i d e | 11 www.varo.com 15 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.

• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.

• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.

• Ikke oppbevar maskinen under plast, dette skaper fuktighet. 16 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
