BRUGSANVISNING POWDP77100 PowerPlus

9.4 Feste platebeskyttelsen 8

- Sagstøv og splinter må ikke fiernes mens maskinen går.

- Bruk ikke skiæreskiver eller sirkelsagblad i maskinen.

- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.

- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.

■ Lyser grønt: klar til lading.
- Blinker rødt: lading.
- Lyser grønt: ladet.
- Lyser grønt og rødt: batteri eller lader skadet.

Merk: hvis batteriet ikke passer ordentlig, kobler du det fra og bekrefter at batteripakken er korrekt modell for denne laderen, som vist på spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lys er tent: Batteriet er fulladet.

2 LED-lys er tent: Batteriet er 60 % ladet.

1 LED-lys er tent: Batteriet er nesten utladet.

9 JUSTERINGER

Kontroller at toppen på underlagsplaten er ordentlig lukket før du starter maskinen.

9.4 Feste platebeskyttelsen

Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

12 TEKNISKE DATA

5.1 Arbejdsområde....4

5.2 Elektrisk sikkerhed 4

5.3 Personlig sikkerhed....5

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5

5.5 Service....5

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER 5

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE ....6

7.1 Batterier....6

7.2 Opladere 7

8 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI . 7

8.1 Visninger på laderen (Fig. 1)....7

8.2 Fjernelse / isættelse af batteri....7

8.3 Batterikapacitetsindikator (Fig. 2)....7

9 JUSTERINGER 8

9.1 Påsætning af hjælpehåndtaget (Fig. 3)....8

9.2 Montering af savblad (Fig. 4)....8

9.3 Montering af støvpose....8

9.4 Montering af beskyttelsesplade....8

9.5 Justering af savedyvelen (Fig. 5)....8

9.6 Beskyttelsesskærm (Fig. 6)....8

9.7 Justering af højden (Fig. 7)....9

10 BETJENING 9

10.1 Tænd og sluk for maskinen....9

10.2 Markering af arbejdsemner....9

POWERPLUS® HIGH QUALITY TOOLS

POWDP77100 DA

10.3 Placering af maskinen 9
10.4 Større arbejdsemner:....9
10.5 Mindre arbejdsemner:....9
10.6 Savedyvel....9
10.7 Samling af arbejdsemner.... 10
11 RENG∅RING OG VEDLIGEHOLDELSE....10
11.1 Rengøring....10
12 TEKNISKE DATA....10
13 ST∅J....10
14 SERVICEAFDELING....10
15 OPBEVARING....11
16 GARANTI....11
17 MILJ∅ 11
18 KONFORMITETSERKLÆRING....12

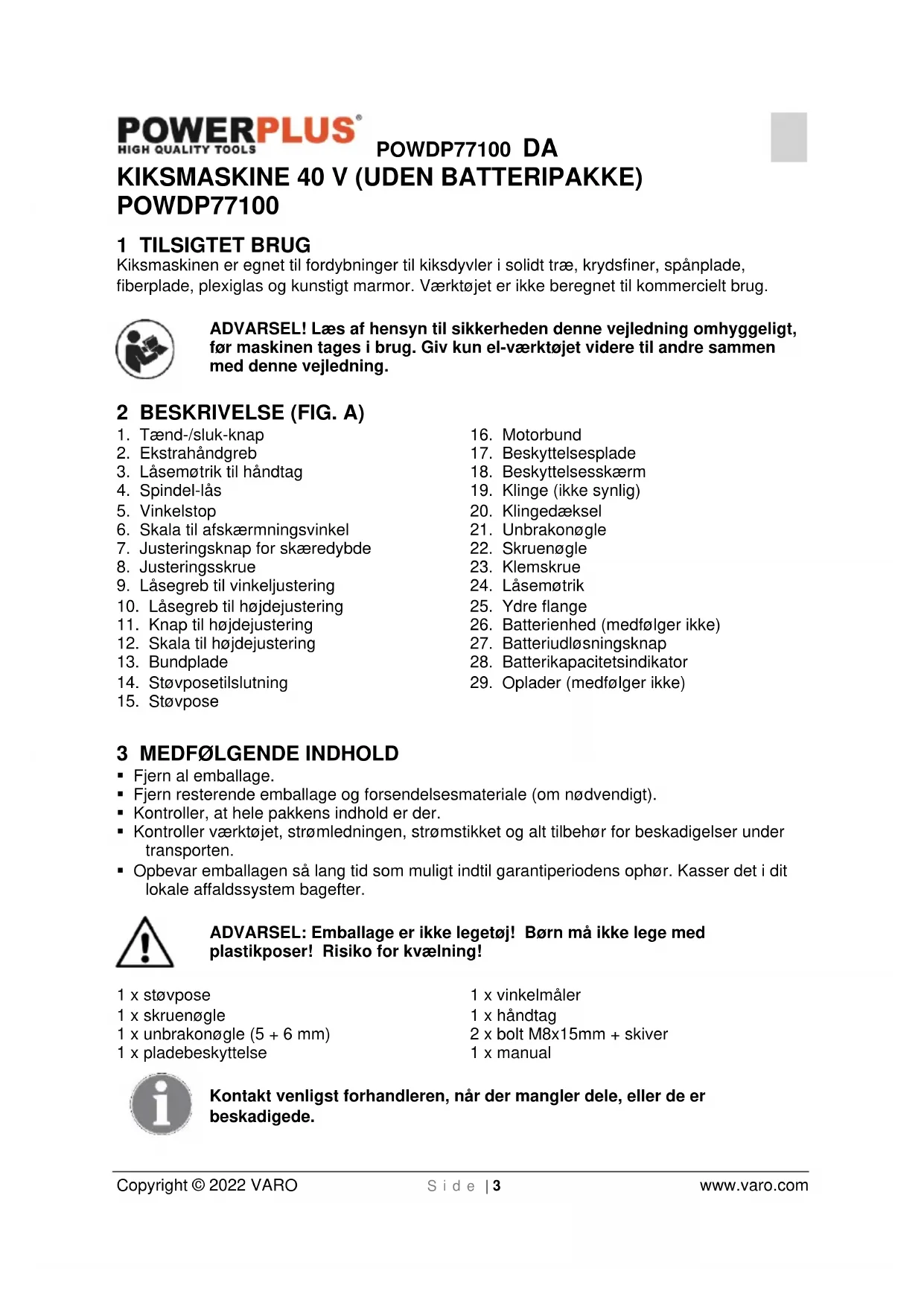

KIKSMASKINE 40 V (UDEN BATTERIPAKKE) POWDP77100

1 TILSIGTET BRUG

Kiksmaskinen er egnet til fordybninger til kiksdyvler i solidt træ, krydsfiner, spånplade, fiberplade, plexiglas og kunstigt marmor. Værktøjet er ikke beregnet til kommercielt brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Tænd-/sluk-knap
2. Ekstrahåndgreb
3. Låsemøtrik til håndtag
4. Spindel-lås
5. Vinkelstop
6. Skala til afskærmningsvinkel
7. Justeringsknap for skæredybde
8. Justeringsskrue
9. Låsegreb til vinkeljustering
10. Låsegreb til højdejustering
11. Knap til højdejustering
12. Skala til højdejustering
13. Bundplade
14. Støvposetilslutning
15. Støvpose
16. Motorbund
17. Beskyttelsesplade
18. Beskyttelsesskærm
19. Klinge (ikke synlig)
20. Klingedæksel
21. Unbrakonøgle
22. Skruenøgle
23. Klemskrue
24. Låsemøtrik
25. Ydre flange
26. Batterienhed (medfølger ikke)
27. Batteriudløsningsknap
28. Batterikapacitetsindikator
29. Oplader (medfølger ikke)

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x støvpose
1 x skruenøgle
1 x unbrakonøgle (5 + 6 mm)
1 x pladebeskyttelse
1 x vinkelmåler
1 x håndtag
2 x bolt M8x15mm + skiver
1 x manual

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Læs vejledningen før brug.
	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik (kun for oplader).
	Brug af øjenværn påkrævet.		Brug handsker.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøiets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støy.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindren utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER

• Støv og splinter fra savning skal fjernes, mens maskinen kører.
  ■ Anvend ikke klinger eller rundsay til maskinen.
• Beskyt savklinger mod chok og anden påvirkning.

POWDP77100 DA

• Brug kun klinger, der er behørigt slebet, da en større kraftpåvirkning kan ødelægge arbejdsemnet.
• Før anvendelse skal man inspicere savklingen for eventuel skade. Anvend ikke savklinger, som er revnet, flænget eller på anden måde ødelagt.
• Sørg for at arbejdsemnet er tilstrækkeligt understøttet eller spændt fast. Hold hænderne væk fra overfladen, der skal skæres.
• Brug kun maskinen sammen med ekstra håndgreb.
• Når savklingerne er monteret på spindlens gevind, så sørg for at spindlen har et tilstrækkeligt gevind.
• Sørg for at savklingen er behørigt monteret og fastgjort. Anvend ikke ringe eller tilpasningsstykke for at savklingen kan dreje korrekt.
• Anvend kun maskinen på arbejdsemnet, när maskinen er tændt.
• Når der arbejdes med maskinen, skal man altid holde den fast med begge hænder og sørge for at overholde sikkerhedsafstanden.
• Personer under 16 år må ikke betjene maskinen.
• Brug altid sikkerhedsbriller og høreværn. Hvis det ønskes eller kræves, så brug yderligere beskyttelse, fx hætte eller hjelm.
• Tag altid ledningen ud af stikket, før der udføres arbejde på maskinen og tilslut kun, när maskinen er slukket.
• Hold el-ledninger væk fra maskinens arbeidsområde. Før altid kablet bag om dig.
• Bundpladen må ikke spændes fast, mens klingen er trukket ud. Sænkning og hævning af klingen skal ske i en glidende bevægelse.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

7.1 Batterier

• Må aldrig åbnes – uanset grund.
• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
• Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".
• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:

- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.

– I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.

√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
• Defekte ledninger skal udskiftes øjeblikkeligt.
• Må ikke udsættes for vand.
• Opladeren må ikke åbnes.
• Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI

8.1 Visninger på laderen (Fig. 1)

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.
• Blinker rødt: oplader.
• Lyser grønt: opladet.
• Lyser grønt og rødt: batteri eller oplader defekt.

Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og bekræfte, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
3. Lad batteripakken køle helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Det forlænger dine batteriers holdbarhed.

8.2 Fjernelse / isættelse af batteri

ADVARSEL: Inden du foretager justeringer, skal du kontrollere, at værktøjet er slukket eller fjerne batteripakken.

• Hold værktøjet med en hånd og batteripakken (26) med den anden.
• For at installere: Skyd batteripakken ind i batteriporten, og kontroller, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.
• For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.

8.3 Batterikapacitetsindikator (Fig. 2)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (28). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er lyser: Batteriet er fuldt opladet.
2 LED'er lyser: Batteriet er 60 % opladet.

1 LED lyser: Batteriet er næsten afladet.

9 JUSTERINGER

ADVARSEL: Inden du foretager justeringer, skal du kontrollere, at værktøjet er slukket eller fjerne batteripakken.

9.1 Påsætning af hjælpehåndtaget (Fig. 3)

Anbring hjælpehåndtaget (2) med hullet på maskinens beklædning, og stram derefter låseskruen med unbrakonøglen for at fastgøre håndtaget (2).

9.2 Montering af savblad (Fig. 4)

Kontroller altid, at maskinen er slukket, og at batterienheden er fjernet, inden der udføres nogen form for arbejde på maskinen.

• For at fjerne klingen, løsnes klemskruen (23) med unbrakonøglen (21), og klingedækslet åbnes.
• Skub spindellåsen (4) ned og løsn låsemøtrikken (24) med skruenøglen (22). Fjern den udvendige flange (25) og klingen.
• Ved montering af klingen, monteres den indvendige flange først. Monter derefter klingen, den udvendige flange (25) og låsemøtrikken (24).
• Stram läsemøtrikken (24) fast til med skruenøglen (22).
• Luk klingedækslet og stram klemskruen (23) med unbrakonøglen (21) for at spænde klingedækslet fast.

Kontroller, at det øverste af grundpladen er lukket sikkert, før maskinen benyttes.

9.3 Montering af støvpose

Til opsamling af støv bruges støvposen. Monter støvposen (15) i støvsugningstilslutningen (14). Tøm støvposerne løbende således, at sugeresultatet ikke forringes.

9.4 Montering af beskyttelsesplade

Beskyttelsesplade skal monteres på vinkelstoppet før brug. For lettere montage skal vinkelstoppet (5) indstilles til 90° position. Skub beskyttelsespladen (17) på vinkelstoppet med plastlokaliseringsarmene placeret øverst, og plasthovedet placeret underneden.

9.5 Justering af savedyvelen (Fig. 5)

Der kan forudindstilles 6 dyveldybder svarende til den kiksstørrelse, der skal benyttes.
- Se forholdet mellem størrelserne markeret på knappen til justering af dyveldybden (7) og kiksstørrelsen i tabellen nedenfor. Der kan foretages fine justeringer af dyveldybden ved at dreje justeringsskruen (8) efter at have løsnet unbrakoskruen. Dette kan blive nødvendigt, når klingen er blevet slebet nogle gange.
- Lav et testsnit, mål og juster, før du bruger en forudindstilling. Gør dette for hver forudindstilling, når du skifter kiks.

Størrelsen på justeringsknappen	0	10	20	S	D	Maks.
Kiksstørrelse	0	10	20	-	-	-
Savedyvelens dybde	8 mm	10 mm	10 mm	13 mm	14,7 mm	20 mm

9.6 Beskyttelsesskærm (Fig. 6)

- Fjern vinkelmåleren (5) i den udstrækning, det er nødvendigt for dit arbejde, når du bruger værktøjet og vinklen på beskyttelsesskærmen er justeret til andet end 0°. Når det er nødvendigt at bruge vinkelmåleren (5) under de nævnte omstændigheder, skal du sørge for at justere savedyvelens dybde for at få en korrekt dybde.

POWDP77100 DA

• Vinklen på beskyttelsesskærmen (18) kan justeres mellem 0° og 90° (positive stop ved 0°, 45° og 90°). Løsn låsegrebet (9) for at justere vinklen, og vip beskyttelsesskærmen (18), indtil viseren peger på den ønskede graduering på vinkelskalaen (6). Stram så låsegrebet (9) for at fastgøre beskyttelsesskærmen (18).
• Når beskyttelsesskærmen (18) er sat på 90°, er både afstanden fra centrum af klingens tykkelse til beskyttelsesskærmen og afstanden fra centrum af klingens tykkelse til bunden af klingedækslet 10 mm.

9.7 Justering af højden (Fig. 7)

• Den korrekte højde indstilles ved at låse op for klemknappen (10) og dreje knappen til højdejustering (11) til den ønskede højde med hjælp af skalaen (12).
• Højden skal svare til halvdelen af materialetykkelsen for et arbejdsemne og fordybningen i forbindelse med kiksdvvel skal altid være i midten af arbeidsemnet.
• Sørg for, at vinkelanslaget altid er parallelt efter stramning af spændeknappen.
• Lav et prøvesnit, mål og juster før brug.

10 BETJENING

10.1 Tænd og sluk for maskinen

• Inden batterienheden (26) sættes i maskinen, skal det altid kontrolleres, at skydekontakten (1) fungerer korrekt og vender tilbage til "OFF"-position, når der trykkes på den bageste del af skydekontakten (1).
• Kontakten kan fastlåses i "ON"-position for at lette operatøren under længere tids brug. Vær forsigtig, när maskinen fastlåses i "ON"-position, og bevar et solidt greb om den.
  ■ Maskinen startes ved at skyde skydekontakten (1) mod "I (ON)"-position.
• Maskinen stanses ved at trykke på den bageste del af skydekontakten (1), skyd den derefter til "O (OFF)"-position.

Brug aldrig spindel-låsen til at stoppe motoren.

10.2 Markering af arbejdsemner

Før der udføres arbejde med kiksmaskinen skal arbejdsemner markeres som følger:

- Anbring de to arbejdsemner, som skal samles, oven på hinanden.

- Fastgør arbeidsemnerne og marker midten af fordybningen.

Afstanden mellem to fordybninger skal være 10-15 cm. Det gælder dog ikke for mindre arbejdsemner, som man ikke behøver markere.

10.3 Placering af maskinen

Maskinen kan placeres på forskellige måder afhængigt af arbejdsemnets størrelse.

10.4 Større arbejdsemner:

• Anbring maskinen tæt ved arbejdsemnet.
• Midten af bundpladen (punktet er markeret på bundpladen) skal pege mod midten af fordybningen i arbejdsemnet (se markering på arbejdsemnet).

10.5 Mindre arbejdsemner:

• Placer maskinen tæt på arbeidsemnet.
• Siden af maskinen skal vende mod arbejdsemnet.

10.6 Savedyvel

• Anbring maskinen tæt på arbejdsemnet.
• Indstil placeringen af maskinen (se placering af maskinen).
• Hold fast i maskinen med begge hænder og tænd for den.
• Flyt forsigtigt motorbunden så langt frem som muligt.

- Flyt motorbunden baglæns og sluk for maskinen.

10.7 Samling af arbejdsemner

Når fordybningerne i begge arbejdsemner er udført, så kan arbejdsemnerne samles.

• Put lim i begge fordybninger.
• Anbring kiksdyvlen i en fordybning på et arbejdsemne.
• Anbring det andet arbejdsemne på kiksdyvlen.
• Fastgør arbejdsemnet og vent til limen er tør.

11 RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL: Inden du foretager justeringer, skal du kontrollere, at værktøjet er slukket eller fjerne batteripakken.

11.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.

Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

12 TEKNISKE DATA

Spænding	40 V
Hastighed uden belastning	6500 min ^-1
Skivens diameter	100 mm
Klingens huldiameter	22 mm
Maks. Skæredybde	20 mm
Justering af afskærmning	0 – 90°

13 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	80 dB(A)
Lydeffektniveau LwA	91 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

3,4 m/s²

K = 1,5 ~m / s^2

14 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.
• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en særlig tilslutningsledning, som fås hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen må kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installatør).

15 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.
• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.
• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

16 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.

■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

18 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V.-erklærer hermed, at

Apparatbeskrivelse: Kiksmaskine

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60745-1 : 2009

EN60745-2-19:2009

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mentens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager 20/12/2021, Lier - Belgium

1 AVSEDD ANVÄNDNING ....3

2 BESKRIVNING (FIG. A) 3
