BEDIENUNGSANLEITUNG POWDP77100 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

12 TECHNISCHE GEGEVENS

2 BESCHREIBUNG DER TEILE (ABB. A)....3

3 VERZEICHNIS DES VERPACKUNGSINHALTS .... 3

4 ERKLÄRUNG DER SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4

5.2 Elektrische Sicherheit......4

5.3 Sicherheit von Personen .... 5

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten....5

5.5 Wartung....6

6 BESONDERE SICHERHEITSHINWEISE....6

7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 7

7.1 Akkus....7

7.2 Ladegeräte....7

8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN 7

8.1 Anzeigen am Ladegerät (Abb. 1)....7

8.2 Akku herausnehmen / einsetzen....8

8.3 Akku-Ladezustandsanzeige (Abb. 2) 8

9 BETRIEB 8

9.1 Zusatzgriff befestigen (Abb. 3)......8

9.2 Scheibenfräser einsetzen (Abb. 4)....9

9.3 Staubbeutel befestigen....9

9.4 Plattenschutz anbringen....9

9.5 Frästiefe einstellen (Abb. 5)....9

9.6 Schwenkanschlag (Abb. 6)....9

9.7 Höhe einstellen (Abb. 7)....10

10 BEDIENUNG DES GERÄTS.... 10

10.1 Ein- und Ausschalten 10

10.2 Werkstücke markieren....10

POWERPLUS HIGH QUALITY TOOLS

POWDP77100 DE

10.3 Maschine positionieren 10
10.4 Große Werkstücke 10
10.5 Kleine Werkstücke....10
10.6 Nut fräsen....10
10.7 Werkstücke verbinden....11
11 REINIGUNG UND WARTUNG....11
11.1 Reinigung 11
12 TECHNISCHE DATEN....11
13 GERÄUSCHEMISSION....11
14 KUNDENDIENST 11
15 LAGERUNG 12
16 GARANTIE 12
17 UMWELT 13
18 KONFORMITÄTSERKLÄRUNG....13

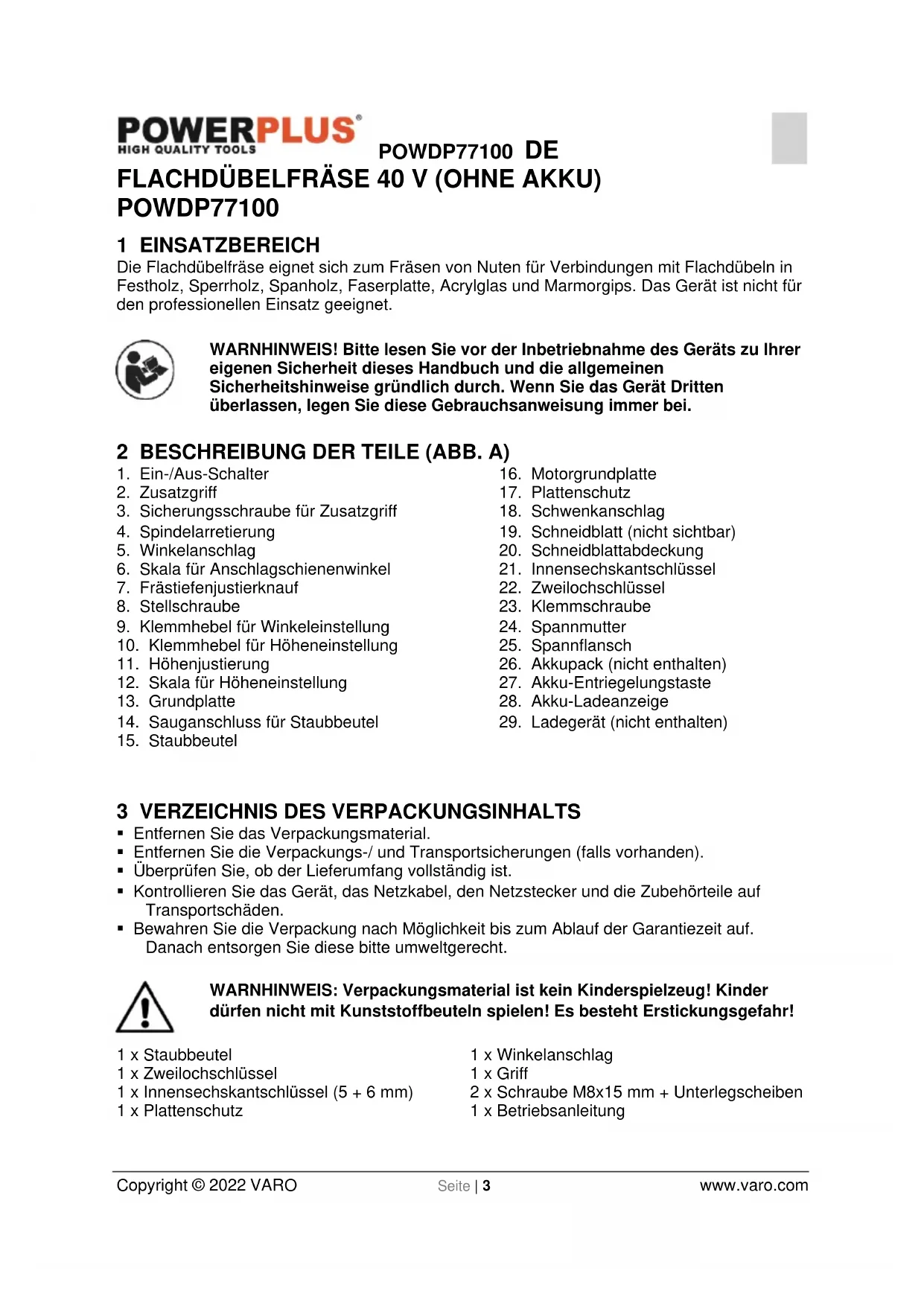

FLACHDÜBELFRÄSE 40 V (OHNE AKKU) POWDP77100

1 EINSATZBEREICH

Die Flachdübelfräse eignet sich zum Fräsen von Nuten für Verbindungen mit Flachdübeln in Festholz, Sperrholz, Spanholz, Faserplatte, Acrylglas und Marmorgips. Das Gerät ist nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Ein-/Aus-Schalter
2. Zusatzgriff
3. Sicherungsschraube für Zusatzgriff
4. Spindelarretierung
5. Winkelanschlag
6. Skala für Anschlagschienenwinkel
7. Frästiefenjustierknauf
8. Stellschraube
9. Klemmhebel für Winkeleinstellung
10. Klemmhebel für Höheneinstellung
11. Höhenjustierung
12. Skala für Höheneinstellung
13. Grundplatte
14. Sauganschluss für Staubbeutel

15. Staubbeutel

16. Motorgrundplatte

17. Plattenschutz
18. Schwenkanschlag
19. Schneidblatt (nicht sichtbar)
20. Schneidblattabdeckung
21. Innensechskantschlüssel
22. Zweilochschlüssel
23. Klemmschraube
24. Spannmutter
25. Spannflansch
26. Akkupack (nicht enthalten)
27. Akku-Entriegelungstaste
28. Akku-Ladeanzeige
29. Ladegerät (nicht enthalten)

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
■ Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 x Staubbeutel
1 x Zweilochschlüssel
1 x Innensechskantschlüssel (5 + 6 mm)
1 x Plattenschutz

1 x Winkelanschlag
1 x Griff
2 x Schraube M8x15 mm + Unterlegscheiben
1 x Betriebsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	WARNHINWEIS:Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Vor GebrauchBedienungsanleitung lesen.
	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt (gilt nur für Ladegerät).
	Schutzbrille tragen.		Handschuhe tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

POWDP77100 DE

- Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

- Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

- Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

- Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

POWDP77100 DE

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE

• Entfernen Sie keine Sägespäne und Holzsplitter, während die Maschine in Betrieb ist.
• Verwenden Sie in der Maschine keine Trennscheiben oder Kreissägeblätter.
• Schützen Sie die Sägeblätter vor Stößen oder sonstigen Beeinträchtigungen.
• Verwenden Sie nur ordnungsgemäß geschärfte Blätter; andernfalls können die erhöhten Zerspanungskräfte das Werkstück zerstören.
• Überprüfen Sie das Sägeblatt vor einer Verwendung auf Schäden. Verwenden Sie keine verbogenen, rissigen oder anderweitig beschädigten Sägeblätter.
• Stellen Sie sicher, dass das Werkstück ausreichend gestützt oder eingespannt ist. Legen Sie Ihre Hände nicht auf die zu schneidende Fläche. Verwenden Sie die Maschine nur am Griff.
• Wenn Sägeblätter am Spindelgewinde zu befestigen sind, stellen Sie sicher, dass die Spindel über ein ausreichendes Gewinde verfügt.
• Stellen Sie sicher, dass das Sägeblatt ordnungsgemäß montiert und festgezogen wurde. Verwenden Sie keine Reduzierringe oder Übergangsstücke, damit das Sägeblatt richtig passt.
• Setzen Sie die Maschine nur am Werkstück an, wenn die Maschine eingeschaltet ist.
• Halten Sie die Maschine beim Arbeiten stets mit beiden Händen fest und achten Sie auf einen sicheren Abstand.
  ■ Personen unter 16 Jahren ist es nicht gestattet, die Maschine zu bedienen.
• Tragen Sie stets eine Schutzbrille und einen Haarschutz. Auf Wunsch oder wenn erforderlich, verwenden Sie auch zusätzliche Schutzvorrichtungen, wie z.B. eine Schürze oder einen Schutzhelm.
• Nehmen Sie stets den Netzstecker ab, bevor Sie Arbeiten an der Maschine ausführen und stecken Sie den Netzstecker nur dann in die Steckdose, wenn die Maschine ausgeschaltet ist.
• Halten Sie das Stromkabel außerhalb des Arbeitsbereichs der Maschine. Führen Sie das Kabel stets nach hinten weg.
• Die Grundplatte muss nicht eingespannt sein, wenn das Blatt verlängert wird. Das Heben und Senken des Blattes muss gleichmäßig erfolgen.

7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

7.1 Akkus

■ Nie versuchen, den Akku zu öffnen.
- Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.
- Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
- Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

- Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

- Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

- Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes:

- Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden.

- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes:

√ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.
√ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.

Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.

7.2 Ladegeräte

• Nie versuchen, nicht aufladbare Batterien aufzuladen.
  ■ Schadhafte Kabel sofort ersetzen.
• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.
  ■ Das Ladegerät nicht öffnen.
• Das Ladegerät nicht untersuchen.
• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.

8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät (Abb. 1)

Das Ladegerät an die Steckdose anschließen:

• Grün anhaltend: Ladebereit.
• Rot blinkend: Laden.
• Grün anhaltend: Geladen.
• Grün und Rot anhaltend: Akku oder Ladegerät defekt.

POWDP77100 DE

Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akku das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akku oder irgendeinen Akku laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den zu ladenden Akku häufig kontrollieren.
2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akku herausnehmen.
3. Den Akku vor dem Einsatz völlig abkühlen lassen.
4. Das Ladegerät und den Akku innen außerhalb der Reichweite von Kindern aufbewahren.

HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.

8.2 Akku herausnehmen / einsetzen

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass das Gerät ausgeschaltet ist oder der Akku entnommen wurde.

• Das Gerät in einer und den Akku (26) in der anderen Hand halten.
• Einbauen: Den Akku in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
• Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akku herausnehmen.

8.3 Akku-Ladezustandsanzeige (Abb. 2)

Am Akku befinden sich Akku-Ladezustandsanzeigen, mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (28) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Auslöser-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist.

Diese 3 LED können den Ladezustand des Akkus anzeigen:

3 LED leuchten auf: Akku ist aufgeladen.

2 LED leuchten auf: Akku ist zu 60% geladen.

1 LED leuchtet auf: Akku ist fast entladen.

9 BETRIEB

WARNHINWEIS: Schalten Sie das Gerät aus und nehmen Sie den Akku heraus, bevor Sie Einstellungen vornehmen oder das Gerät reinigen!

9.1 Zusatzgriff befestigen (Abb. 3)

Richten Sie den Zusatzgriff (2) auf die Bohrung im Gehäuse aus und sichern Sie den Zusatzgriff (2) durch Festziehen der Sicherungsschraube (3) mit dem Innensechskantschlüssel.

POWDP77100 DE

9.2 Scheibenfräser einsetzen (Abb. 4)

Schalten Sie das Werkzeug immer aus und ziehen Sie den Akku ab, bevor Sie Arbeiten am Elektrowerkzeug vornehmen.

• Lösen Sie zum Herausnehmen des Scheibenfräsers die Klemmschraube (23) mit dem Innensechskantschlüssel (21) und öffnen Sie die Fräserabdeckung.
• Drücken Sie die Spindel-Arretiertaste (4) und lösen Sie die Spannmutter (24) mit dem Zweilochschlüssel (22). Entnehmen Sie den Spannflansch (25) und den Scheibenfräser.
• Zur Montage des Scheibenfräsers wird zuerst der Aufnahmeflansch aufgesetzt. Setzen Sie dann den Scheibenfräser, den Spannflansch (25) und die Spannmutter (24) auf.
• Ziehen Sie die Spannmutter (24) mit dem Zweilochschlüssel (22) fest.
• Schließen Sie die Fräserabdeckung und sichern Sie diese durch Festziehen der Klemmschraube (23) mit dem Innensechskantschlüssel (21).

Achten Sie vor dem Betrieb des Elektrowerkzeugs darauf, dass die Oberseite der Grundplatte richtig geschlossen ist.

9.3 Staubbeutel befestigen

• Verwenden Sie für die Staubabsaugung den Staubbeutel (15). Setzen Sie den Staubbeutel in den Sauganschluss (Absaugadapter) ein (14).
• Leeren Sie den Staubbeutel regelmäßig, um eine gleich bleibenden Saugleistung zu gewährleisten.

9.4 Plattenschutz anbringen

Der Plattenschutz muss vor der Inbetriebnahme am Winkelanschlag angebracht werden. Um die Montage zu erleichtern, den Winkelanschlag (5) auf 90 Grad einstellen. Den Plattenschutz (17) auf den Winkelanschlag mit den Führungen aus Plastik an der Oberseite und der Schutzplastikseite an der Unterseite schieben.

9.5 Frästiefe einstellen (Abb. 5)

• Je nach Größe des verwendeten Flachdübels können 6 Frästiefen festgelegt werden.
• Die Zuordnung der Einrasthöhen auf dem Drehknopf der Frästiefeneinstellung (7) zur Flachdübelgröße entnehmen Sie nachstehender Tabelle. Feineinstellungen der Frästiefe können durch Drehen der Stellschraube (8) nach dem Lösen der Sicherungsmutter vorgenommen werden. Bei Verwendung von nachgeschärften Scheibenfräsern kann ein Nachjustieren erforderlich sein.

- Einen Testschnitt durchführen sowie messen und anpassen, bevor eine Voreinstellung angewendet wird. Dies bei jeder Voreinstellung nach dem Auswechseln der Flachdübel vornehmen

Höhe auf dem Drehknopf	0	10	20	S	D	Max
Flachdübelgröße	0	10	20	-	-	-
Frästiefe	8 mm	10 mm	10 mm	13 mm	14,7 mm	20 mm

9.6 Schwenkanschlag (Abb. 6)

• Entfernen Sie den Winkelanschlag (5) je nach Bedarf, wenn das Elektrowerkzeug mit einem von 0° abweichenden Anschlagwinkel verwendet wird. Wenn Sie den Winkelanschlag (5) wie angegeben verwenden, muss die Frästiefe nachgestellt werden.
• Der Winkel des Schwenkanschlags (18) kann zwischen 0° und 90° eingestellt werden (Einrastpunkte bei 0°, 45° und 90°). Zum Verstellen des Winkels lösen Sie den Klemmhebel (9) und kippen Sie den Schwenkanschlag (18), bis der Winkelanzeiger auf dem gewünschten Winkel auf der Winkelskala (6) steht. Ziehen Sie dann den Klemmhebel (9) an, um den Schwenkanschlag (18) zu sichern.

POWDP77100 DE

- Wenn der Schwenkanschlag (18) auf 90° eingestellt ist, betragen die Abstände von der Mitte der Fräserdicke bis zum Anschlag sowie von der Mitte der Fräserdicke bis zur Unterseite der Fräserabdeckung 10 mm.

9.7 Höhe einstellen (Abb. 7)

• Stellen Sie die richtige Höhe ein, indem Sie den Sperrknopf (10) lösen und den Höheneinstellungs-Knopf (11) mittels der Skala (12) auf die gewünschte Höhe einstellen.
• Die Höhe muss der halben Materialstärke des Werkstücks entsprechen; die Einkerbung des Scheibendübels muss sich stets in der Mitte des Werkstücks befinden
• Sicherstellen, dass der Winkelanschlag nach dem Anziehen des Sperrknopfes stets parallel ausgerichtet ist.
• Vor dem Gebrauch einen Testschnitt durchführen sowie messen und anpassen.

10 BEDIENUNG DES GERÄTS

10.1 Ein- und Ausschalten

• Überprüfen Sie vor dem Einsetzen des Akkupacks (26) in das Elektrowerkzeug immer, dass der Schiebeschalter (1) richtig arbeitet und in die Aus-Position zurückspringt, wenn Sie hinten auf den Schiebeschalter (1) drücken.
• Um das Gerät bei längerem Gebrauch bequemer zu bedienen, kann der Schalter in der Ein-Position arretiert werden. Seien Sie vorsichtig, wenn Sie das Elektrowerkzeug in der Ein-Position arretieren, und halten Sie das Werkzeug gut fest.
• Zum Einschalten des Elektrowerkzeugs drücken Sie den Schiebeschalter (1) in die Position „I“ (EIN).
• Zum Ausschalten des Elektrowerkzeugs drücken Sie hinten auf den Schiebeschalter (1) und schieben ihn in die Position „O“ (AUS).

Verwenden Sie nie die Spindelarretierung, um den Motor anzuhalten.

10.2 Werkstücke markieren

Bevor Sie die Flachdübelfräse einschalten, sind die Werkstücke wie folgt zu markieren:

• Setzen Sie die zwei zu verbindenden Werkstücke aufeinander.
• Spannen Sie die Werkstücke ein und markieren Sie die Mitte der Nut.
  Der Abstand zwischen zwei Nuten sollte 10-15 cm betragen. Das gilt nicht für kleinere Werkstücke; die müssen nicht markiert werden.

10.3 Maschine positionieren

Entsprechend der Werkstückgröße lässt sich die Maschine unterschiedlich positionieren.

10.4 Große Werkstücke

• Setzen Sie die Maschine nah am Werkstück an.
• Die Mitte der Grundplatte (diese Stelle ist auf der Grundplatte markiert) muss der Mitte der Werkstücknut gegenüberliegen (siehe Werkstückmarkierung).

10.5 Kleine Werkstücke

• Setzen Sie die Maschine nah am Werkstück an.
• Die Maschinenseite muss mit der Werkstückseite verschränkt sein.

10.6 Nut fräsen

• Setzen Sie die Maschine nah am Werkstück an.
• Bringen Sie die Maschine in Position (siehe Positionierung der Maschine)
• Halten Sie die Maschine mit beiden Händen und schalten Sie sie ein.
• Drücken Sie die Motorgrundplatte vorsichtig so weit wie möglich nach vorn.
• Schieben Sie die Motorgrundplatte zurück und schalten Sie die Maschine aus.

10.7 Werkstücke verbinden

Wenn Sie an beiden Werkstücken die Nute eingebracht haben, können sie verbunden werden.

■ Geben Sie Kleber in beide Nuten.
■ Drehen Sie den Flachdübel in ein Werkstück.
- Setzen Sie das andere Werkstück auf den Flachdübel.
- Ziehen Sie die Werkstücke fest und warten Sie, bis der Kleber getrocknet ist.

11 REINIGUNG UND WARTUNG

WARNHINWEIS: Schalten Sie das Gerät aus und nehmen Sie den Akku heraus, bevor Sie Einstellungen vornehmen oder das Gerät reinigen!

11.1 Reinigung

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

12 TECHNISCHE DATEN

Spannung	40 V
Leerlaufdrehzahl	6500 U/min
Scheiben-Durchmesser	100 mm
Fräser-Bohrung	22 mm
Max. Frästiefe	20 mm
Gehrungseinstellung	0^ - 90^

13 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)

Schalldruckpegel LpA	80 dB(A)
Schallleistungspegel LwA	91 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration)

3,4 m/s²

K = 1,5 ~m / s^2

14 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Anschlusskabel (oder der Netzstecker) beschädigt ist, muss es durch ein spezielles Anschlusskabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Der Austausch des Anschlusskabels darf nur von unserem Kundendienst (siehe letzte Seite) oder von einem Spezialisten (qualifizierter Fachbetrieb) vorgenommen werden.

15 LAGERUNG

• Das gesamte Gerät und das Zubehör müssen gründlich gereinigt werden.
• Das Gerät immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Das eingelagerte Gerät vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Das Gerät nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

16 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
• Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

17 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

18 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Flachdübelfräse

Marke: POWERplus

Modell-No: POWDP77100

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1 : 2009

EN60745-2-19:2009

EN55014-1:2017

EN55014-2:2015

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Mentens Ludo

Ludo Mertens

Zulassungsabteilung – Compliance Manager

Varenummer: POWDP77100

Joseph Van Instraat 9 - BE2500 Lier - Belgien,

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN 6

7.1 Akut 6

7.2 Laturi 7

8 LATAUS JA ASETUS TAI AKUN POISTO 7

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN

7.1 Akut
