BRUKSANVISNING AMTRON Premium E 22 C2 Mennekes

5.1.4 «Energy Manager»

5.1 Funksjonsbeskrivelse av driftsmåter ......................... 13

5.5.2 Gjeninnkobling jordfeilbryter og effektbryter ......... 22

7.1 Utbedring av feil med MENNEKES Charge APP ... 25

7.2 Utbedring av feil uten MENNEKES Charge APP ... 27

FARE Denne advarselen indikerer en umiddelbar fare som kan føre til død eller alvorlig personskade.

ADVARSEL Denne advarselen indikerer en farlig situasjon som kan føre til død eller alvorlig personskade.

AMTRON®, heretter kalt ”apparat”, er tilgjengelig i ulike varianter. For din variant, se typeskiltet. Dette dokumentet refererer til følgende varianter av apparatet: AMTRON Xtra AMTRON Xtra E AMTRON Xtra R AMTRON Premium AMTRON Premium E AMTRON Premium R AMTRON Premium W Denne anvisningen er ment for brukeren (elektroteknisk amatør) og inneholder instruksjoner for sikker bruk. Merknader for installasjonen finner du i installasjonsveiled- ningen. Installasjonsveiledningen er ment utelukkende for kvalifiserte elektrikere. Overhold all tilleggsdokumentasjon for bruk av apparatet. Oppbevar alle dokumenter for å kunne slå opp i dem sene- re og gi dem videre til neste bruker. Den tyske versjonen av denne bruksanvisningen er den originale bruksanvisningen. Anvisninger på andre språk er oversettelser av originalveiledningen. MENNEKES forbeholder seg rettigheten til endringer i programvaren sammenlignet med beskrivelsen i denne installasjonsveiledningen. Funksjonene som er beskre- vet i denne veiledningen, baserer seg på AMTRON

BrukerSom bruker er du ansvarlig for apparatet.Du er ansvarlig for at det brukes slik det er tiltenkt og på en sikker måte. Dette omfatter opplæring av personer som bruker apparatet.Som bruker uten elektrisk utdanning, kan du bare utføre aktiviteter som ikke krever elektriker.ElektrikerSom elektriker har du en anerkjent elektrotek-nisk utdanning. På grunn av denne fagkunn-skapen er du autorisert til å utføre det elek-trotekniske arbeidet som er påkrevd i denne bruksanvisningen.Krav til en kvalifisert elektriker: Kjennskap til generelle og spesielle sikkerhets- og ulyk- kes forebyggende forskrifter. Kjennskap til elektrotekniske normer og regler. Kjennskap til nasjonale normer og regler. Kunne gjenkjenne farer og unngå eventuelle farlige situasjoner.

AMTRON® er en ladestasjon for bruk i privat og halvoffent-lig sektor, f.eks. privat grunn, bedriftsparkeringsplasser eller gårdsplasser, med begrenset tilgang.Apparatet er kun ment for opplading av elektriske kjøretøy. Lading i modus 3 i henhold til IEC 61851-1. Plugginnretninger iht. IEC 62196.Apparatet er utelukkende beregnet for fast montering, og kan brukes innendørs og utendørs.Bare for variantene Premium: Apparatet kan brukes som en enkelt ladestasjon eller sammen med andre apparater og et backend-system. Et nettverk av flere apparater styres via en MENNEKES ACU. En ACU er bygget inn i MENNEKES eMobility-Gateway og en Smart ladestasjon. Bare for variantene Xtra: Apparatet kan brukes som en enkelt ladestasjon.4 I noen land finnes det lovmessige forskrifter som krever ekstra beskyttelse mot elektrisk støt. Å bruke en lukker kan være et mulig ekstra beskyttelsestiltak. Apparatet skal bare brukes med hensyn til alle internasjonale og nasjonale forskrifter. Blant annet følgen- de internasjonale forskrifter eller den enkelte nasjonale gjennomføringen skal overholdes: IEC 61851-1 IEC 62196-1

Les og følg denne veiledningen og all tilleggsdokumenta- sjon for bruk av apparatet.

2.3 Ikke-tiltenkt bruk

Bruken av apparatet er kun sikker ved tiltenkt bruk. Hver annen bruk og endringer på apparatet anses som ikke-for- målstjenlig og er således ikke tillatt. Brukeren er ansvarlig for at apparatet brukes slik det er til- tenkt og på en sikker måte. MENNEKES Elektrotechnik GmbH & Co. KG påtar seg intet ansvar for konsekvensene av feil bruk.

2.4 Grunnleggende sikkerhetsanvisninger

2.4.1 Ikke åpne apparatet

Apparatet inneholder elektriske komponenter som står under høy spenning. Ved feil håndtering, spesielt i forbin- delse med fuktighet i åpnede hus, kan personer bli alvor- lig skadet av elektrisk støt. f Aldri åpne apparatet. Kun elektrikere kan åpne apparatet. f Utfør kun arbeid som er beskrevet i denne anvisnin- gen og som omhandler bruken.

2.4.2 Korrekt tilstand

Skadet apparat Hvis apparatet er skadet eller har mangler, f.eks. defekt hus eller manglende deler, kan personer bli alvorlig ska- det av elektrisk støt. f Unngå kollisjoner og feil håndtering. f Ikke bruk apparatet hvis det har skader / mangler. f Merk det defekte apparatet, slik at det ikke brukes av andre. f Få skadene utbedret omgående av en elektriker. Feilaktig vedlikehold Feilaktig vedlikehold kan påvirke sikker drift av apparatet og forårsake ulykker. Dermed kan personer bli alvorlig skadet eller drept. f Overhold vedlikeholdsskjema. f Bruk elektriker for regelmessig vedlikehold (halvårlig eller årlig).

2.4.3 Overholde tilsynsplikten

Personer, spesielt barn, og dyr, som ikke kan vurdere potensielle farer, representerer en fare for seg selv og for andre. f Holdes vekk fra apparatet og ladekabel.5

Dersom de tillatte omgivelsesbetingelsene ikke over- holdes, påvirkes funksjonaliteten og driftssikkerheten til apparatet. Dermed kan ulykker forekomme og personer bli alvorlig skadet. Overhold følgende omgivelsesbe- tingelser: f Unngå direkte sollys. Monter værbeskyttelsestak ved behov. f Overhold omgivelsestemperatur fra -25 °C til +40 °C. f Unngå inntrenging av vann. f Unngå store temperaturvariasjoner. f Sørg for god ventilasjon og unngå varmeakkumule- ring. f Hold apparatet unna varmekilder.

2.4.5 Bruke ladekabel riktig

En henslengt ladekabel er en snublefare. Gjenstander som befinner seg på apparatet kan falle ned. f Minimer snublefaren. f Plasser ladekabelen ordentlig eller bruk kabelopp- henging når ladingen er fullført. f Ikke legg gjenstander oppå apparatet.

3. Produktbeskrivelse

Apparatene kan avvike på grunn av kundespesifikasjoner eller nasjonale forskrifter. Avhengig av utførelsen kan det være optiske avvikelser fra fremstillingene i denne bruks- anvisningen.

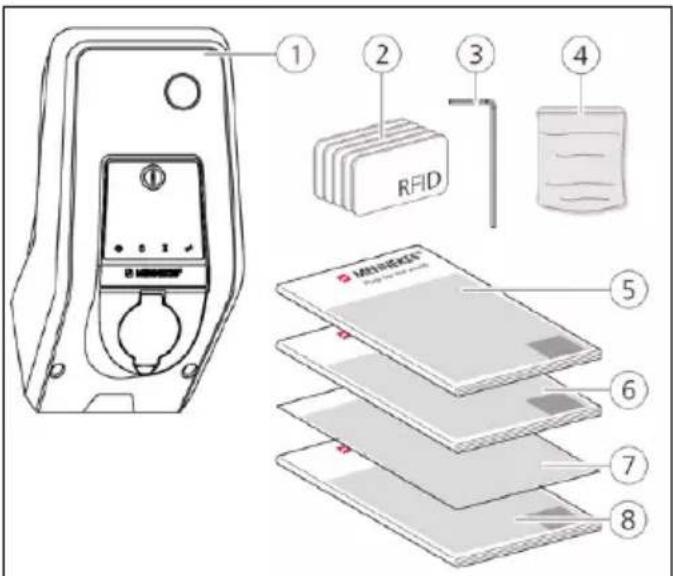

6. Installasjonsveiledning

7. Installasjonsdatablad

Valgfritt Hvis installasjonsdatabladet mistes, er visse funk- sjoner og konfigurasjon ikke lenger mulig. f Oppbevar installasjonsdatabladet på en sikker måte. f Ved tap kontakt MENNEKES support. Î ”1.1 Service”6

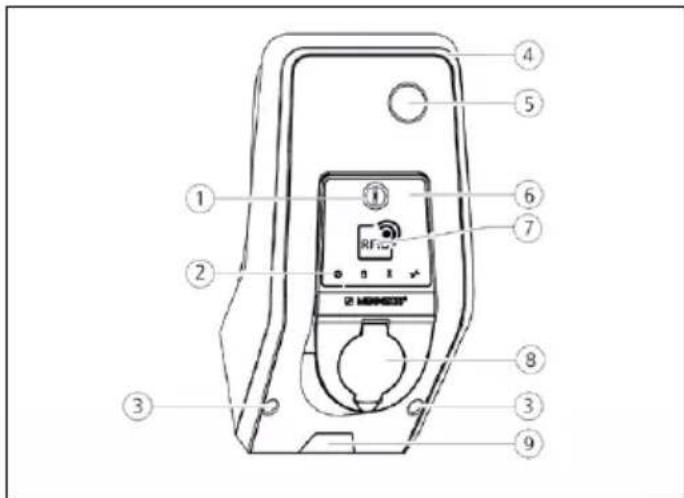

3.3 Apparatets oppbygging

Huset på apparatet er tredelt og består av husunderdel, husoverdel og frontpanel. Frontpanelets utførelse avhen- ger av type apparat. Sett forfra

1. Multifunksjonsknapp

Valgfritt Fig.: 3. Sett forfra (eksempel) Apparatet kan drives med eller uten MENNEKES Charge APP. MENNEKES Charge APP er ikke en del av leveransen. Den kan lastes ned gratis fra App Store og Google Play Store. MENNEKES anbefaler å bruke apparatet med MENNEKES Charge APP.

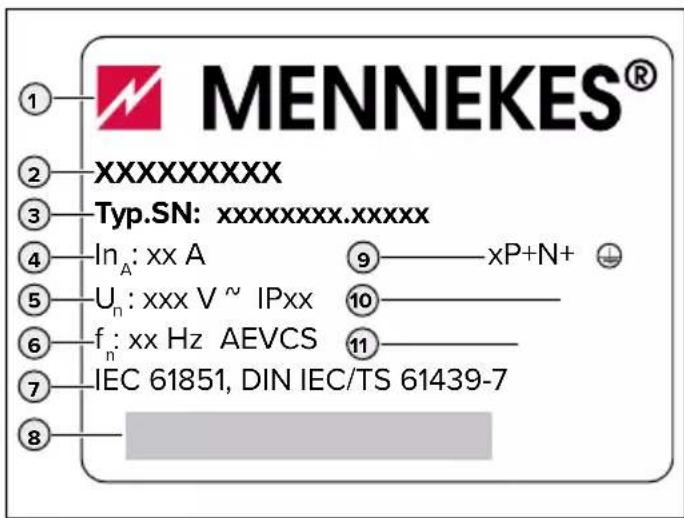

På typeskiltet finnes alle viktige data for apparatet. Typeskiltet som er avbildet er et eksempel. f Vær oppmerksom på typeskiltet på ditt apparat. Typeskiltet befinner seg nede på husunderdelen.

RFID-kortleser Sikring Betjenings element Premium E (EU-versjon) RFID-kortleser - Stopp-knapp Xtra E (EU-versjon) - - Stopp-knapp Premium R (EU-versjon) RFID-kortleser Personvern (jordfeilbryter) Multifunksjonsknapp Xtra R (EU-versjon)

Personvern (jordfeilbryter) Multifunksjonsknapp Premium W (EU-versjon) RFID-kortleser Person- og ledningsvern (jordfeil- og effektbryter) med arbeidsstrømutløser Multifunksjonsknapp Premium (versjon for Tyskland) RFID-kortleser Person- og ledningsvern (jordfeil- og effektbryter) Multifunksjonsknapp Xtra (versjon for Tyskland)

Person- og ledningsvern (jordfeil- og effektbryter) Multifunksjonsknapp8

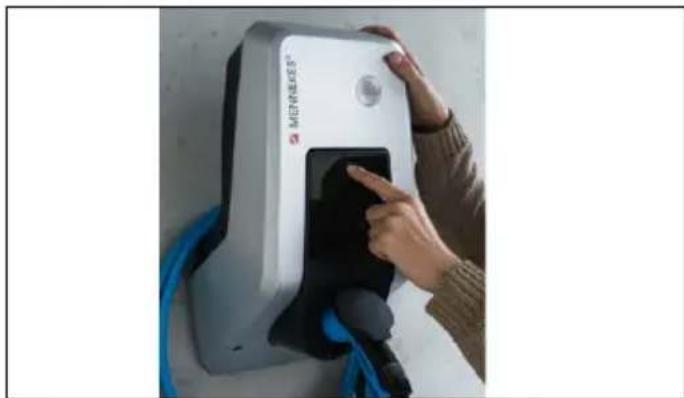

3.8 Multifunksjonsknapp

For enheter uten autorisasjon (autostart) avslutter du ladin- gen med et lett trykk på multifunksjonsknappen. Videre kan du slå på igjen jordfeil- og effektbryteren utenfra hvis det oppstår en feil.

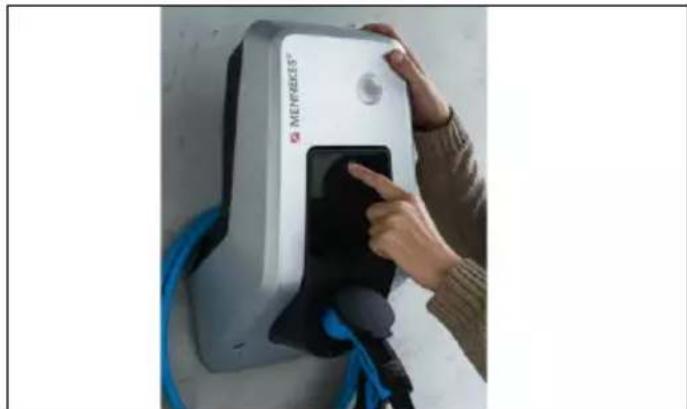

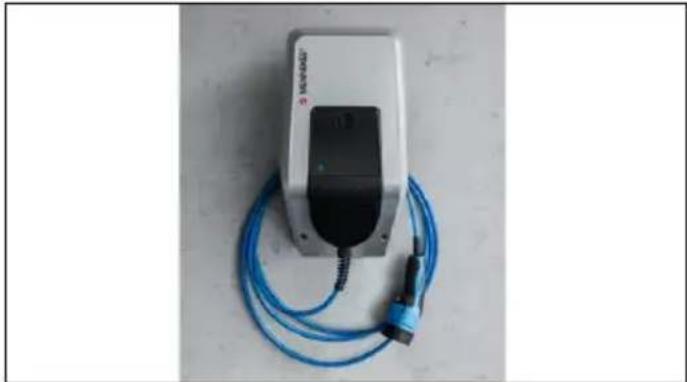

Apparatet er bygget slik at det kan brukes direkte som oppheng for ladekabelen.

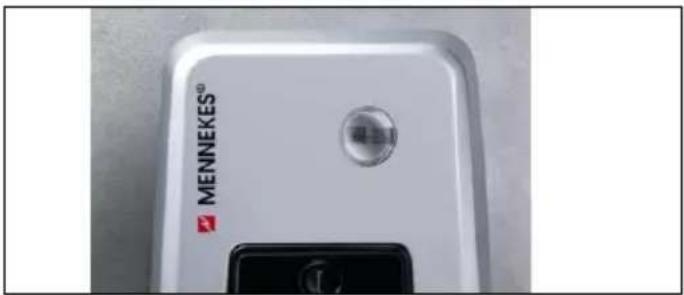

For enheter uten autorisasjon avslutter du ladingen med et lett trykk på stopp-knappen. Fig.: 4. Kabeloppheng Fig.: 5. Stopp-knapp10 Driftsmåte ”Tidsstyring” I denne driftsmåten styres ladeprosessen med det integrerte tarifftidsuret. Dermed kan til- gjengelig ladestrøm tilpasses de ulike hoved- / side-strømtariffene. F.eks. kan man lade med høyere ladeeffekt i de billigere side-tariffene enn i de dyrere hoved-tariffene. De tidene som gjel- der for strømleverandørens tariffer, legges inn med MENNEKES Charge APP, og apparatet styrer da ladestrømmen i samsvar med angitt klokke- slett. Oppdatering av tarifftidsuret og omkobling mellom sommer / vintertid utføres automatisk ved tilkobling til MENNEKES Charge APP. Driftsmåte ”Energy Manager” I denne driftsmåten styres ladeprosessen med en energi-manager. Avhengig av installert energi-manager er ulike funksjoner mulige. Driftsmåte ”SCU” I denne driftsmåten styres alle ladeprosesser for apparater i nettverket med et overordnet bac- kend-system (f.eks. chargecloud). Betjening av apparatet med MENNEKES Charge APP er ikke mulig i driftsmåte ”SCU”. Î ”5.1 Funksjonsbeskrivelse av driftsmåter”

Energiforbruket ditt kan du lese av direkte på apparatet når som helst. Sammen med MENNEKES Charge APP kan du lese ut forbruksverdier digitalt via din mobile enhet og bruke disse for din energistatistikk.

Apparatet har fem driftsmåter som, avhengig av konfigu- rasjonen, også kan endres under drift. Valg av driftsmåte gjøres via MENNEKES Charge APP. De enkelte driftsmåtenes og funksjonenes tilgjen- gelighet avhenger av apparatets utrustning og konfigurasjon. Driftsmåte ”APP-styring” I denne driftsmåten styres ladeprosessen med MENNEKES Charge APP Driftsmåte ”Nettstyring” I denne driftsmåten styres ladeprosessen med en ekstern kontakt (f.eks. kontakten for en rip- pelkontroll-mottaker). I tillegg til dette kan, som i driftsmåten ”Tidsstyrt”, tilgjengelig ladestrøm tilpasses de ulike hoved- / side-strømtariffene. Fig.: 8. Energimåler11

LED-infofeltet indikerer apparatets driftsstatus. Driftsklar, lading pågår, ventetid og feil indikeres med fire symboler i farge- ne blå, grønn, hvit og rød. I MENNEKES Charge APP brukes disse symbolene for visning av driftstilstanden. LED-infofelt Charge APP Beskrivelse lyser permanent blått Driftsklar Apparatet er driftsklar. Ingen kjøretøy er tilkoblet apparatet. pulserer grønt Klar til lading: Kjøretøyet tar pause Alle forutsetninger for å lade et elektrokjøretøy er oppfylt. Ingen lading pågår i øyeblikket. Ladeprosessen tar pause på grunn av en tilbakemelding fra kjø- retøyet eller ble avbrutt av kjøretøyet. lyser permanent grønt Klar til lading Alle forutsetninger for å lade et elektrokjøretøy er oppfylt. Ladeprosessen tar pause på grunn av manglende frigivningssignal eller en ladestrømkonfigura- sjon på 0 A. lyser permanent grønt animerer grønt Lading aktiv Alle forutsetninger for å lade et elektrokjøretøy er oppfylt. Lading pågår. blinker grønt animerer grønt Forvarsel overtemperatur Lading pågår. Apparatet reduserer ladestrømmen for å unngå overoppheting og utkobling. blinker blått lyser hvitt Handling nødvendig En tilkobling til kjøretøyet forventes eller er opprettet eller ladingen er satt på pause på grunn av handling i MENNEKES Charge APP. En følgehandling som tilkobling eller utkobling av ladekabelen, start av lading med et RFID-kort eller MENNEKES Charge APP er nødvendig. lyser rødt permanent eller blinker rødt lyser rødt permanent Feil Det foreligger en feil som hindrer opplading av bilen. Î ”7. Feilretting” lyser hvitt Databehandling Apparatet behandler data. Fargeskjemaet (grønt / blått) for ”Driftsklar / lading pågår” avhenger av innstillingen som ble foretatt ved igang- setting.12 Automatisk forbindelse f Åpne MENNEKES Charge APP. f Trykk på ”Finn Wallbox” for å søke etter tilgjengelige apparater i ditt nettverk. f Velg ønsket apparat ved hjelp av serienummeret (se typeskilt). f Oppgi PIN1 (APP PIN) for apparatet og endre navnet ved behov. f Bekreft inntastingen med ”Lagre”. Ønsker du å koble til flere apparater, utføres trinnene oven- for på nytt. Manuell tilkobling I sjeldne tilfeller kan det være at apparatet ikke blir funnet automatisk. Du har da muligheten til å koble til apparatet manuelt. f Trykk på ”Manuelt oppsett” f Skriv inn IP-adressen og tilhørende PIN1 (APP PIN) for apparatet, og endre foreslått navn hvis ønskelig. IP-adressen er forskjellig, avhengig av konfigurasjonen ved igangsetting. Ta eventuelt kontakt med din servicepartner. IP-adresse som Access Point (Den mobile enheten er forbundet med apparatets WLAN): 172.31.0.1 IP-adresse ved direkteforbindelse (Apparatet er forbun- det med ruteren via en LAN kabel. Den mobile enheten befinner seg i samme nettverk): 192.168.0.100 IP-adresse ved integrasjon i ditt hjemmenettverk: Synlig i brukergrensesnittet til din ruter. f Bekreft inntastingen med ”Lagre”.

ADVARSEL Fare for elektrisk støt ved skadet apparat Hvis det brukes et skadet apparat er det fare for elektrisk støt. f Ikke bruk apparatet hvis det har synlige skader. f Merk skadet apparat, slik at det ikke brukes videre av andre. f Få skadene utbedret omgående av en elektriker. f Få apparatet tatt ut av drift av en elektriker. f Slå på driftsspenning.

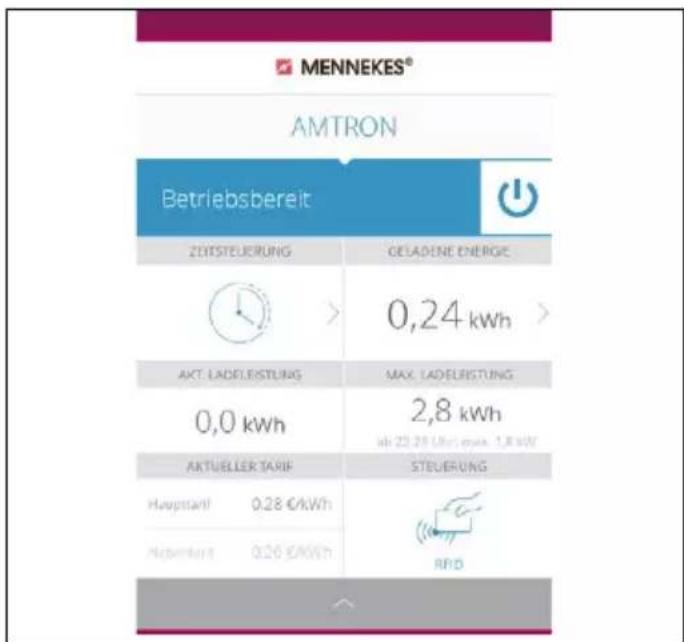

apparatet Betjening av apparatet med MENNEKES Charge APP er ikke mulig i driftsmåte ”SCU”. Betjening av apparatet utføres med en mobil enhet (smart- telefon, tablett) via MENNEKES Charge APP. Den mobile enheten kan styre apparatet og viser deg all informasjon om den pågående ladingen. Du kan også starte eller stoppe den gjeldende operasjonen når som helst via fjernstyring. Forutsetninger: For å betjene apparatet med MENNEKES Charge APP må følgende forutsetninger være oppfylt: Din mobile enhet har operativsystemet IOS eller Android. Installasjon av MENNEKES Charge APP på en mobil enhet. MENNEKES Charge APP kan lastes ned gratis fra Apple App Store og Google Play Store. Apparatet er på og driftsklar. Det er opprettet en nettverksforbindelse mellom den mobile enheten og apparatet. For noen oppgaver er det nødvendig å oppgi PIN. Denne finner du på installasjonsdatabladet. Blir det oppgitt feil PIN ti ganger er inntasting av PIN sperret for fem minutter.13

Apparatets betjening avhenger av valgt driftsmåte.

5.1 Funksjonsbeskrivelse av driftsmåter

Driftsmåte APP-styring Starte ladingen Uten RFID-kortleser: Automatisk etter tilkobling til bilen. Manuelt med MENNEKES Charge APP. Med RFID-kortleser: Autentisering med et gyldig RFID-kort. Manuelt med MENNEKES Charge APP ved å velge et gyldig RFID-kort. Styre ladepro- sessen Med MENNEKES Charge APP: Endre ladestrøm for den aktuelle ladeprosessen. Avbryte ladeprosess (pause). Fortsette ladeprosess. Avslutte ladeprosess. Med multifunksjonsknappen: Avslutte ladeprosess. Stopp-funksjonen med multifunksjonsknappen må aktiveres ved igangsetting. Med RFID-kortleser: Avslutte ladeprosessen, med samme kort som ladeprosessen ble startet med. I driftsmåten ”APP-styring” er alle funksjoner i de andre driftsmåtene satt ut av funksjon. I dette tilfellet utføres f.eks. ingen styring av ladeeffekten med tiden, nettet eller en Energi- manager. Innstilling av driftsmåten f Utfør innstillinger i MENNEKES Charge APP. Bytte driftsmåte Med MENNEKES Charge APP, under ”Konfigurere Wallbox”, kan man bytte til de driftsmåtene som ble konfigurert under igangsettingen. Endring av driftsmåte gjelder for den aktuelle og alle påfølgende ladeprosesser. Handlinger ved strømbrudd Handlinger ved strømbrudd blir konfigurert under igangsettingen. Ladeprosessen avbrytes (standardinnstilling ved lading med autorisasjon). Ladeprosessen fortsettes (standardinnstilling ved lading uten autorisasjon).14

Driftsmåte tidsstyring Starte ladingen Uten RFID-kortleser: Automatisk etter tilkobling til bilen. Med RFID-kortleser: Autentisering med et gyldig RFID-kort. Manuelt med MENNEKES Charge APP ved å velge et gyldig RFID-kort. Styre ladepro- sessen Med internt tidsur: Justering av ladestrømmen avhengig av aktivt tidsrom (hoved- / side-strømtariff) Med MENNEKES Charge APP: Avslutte ladeprosess. Med multifunksjonsknappen: Avslutte ladeprosess. Stopp-funksjonen med multifunksjonsknappen må aktiveres ved igangsetting. Med RFID-kortleser: Avslutte ladeprosessen, med samme kort som ladeprosessen ble startet med. I driftsmåten ”Tidsstyring” er funksjonene i driftsmåtene ”Nettstyring” og ”Energy Manager” satt ut av funksjon. I dette tilfellet utføres f.eks. ingen styring av ladeeffekten med nettet eller en energi-manager. Innstilling av driftsmåten f Utfør innstillinger i MENNEKES lade-appen Bytte driftsmåte Med MENNEKES Charge APP under en ladeprosess: Bytte til driftsmåten ”APP-styring”. Endring av driftsmåte gjelder for den aktuelle ladeprosessen. Påfølgende ladeprosess utføres i den driftsmåten som er valgt i ”Konfigurere Wallbox”. Med MENNEKES Charge APP, under ”Konfigurere Wallbox”: Bytte til alle de driftsmåtene som ble konfigurert under igangsettingen. Endring av driftsmåte gjelder for den aktuelle og alle påfølgende ladeprosesser. Handlinger ved strømbrudd Handlinger ved strømbrudd blir konfigurert under igangsettingen. Ladeprosessen avbrytes (standardinnstilling med RFID-kortleser). Ladeprosessen fortsettes (standardinnstilling uten RFID-kortleser).15

Driftsmåte Nettstyring Starte ladingen Uten RFID-kortleser: Automatisk etter tilkobling til bilen. Med RFID-kortleser: Autentisering med et gyldig RFID-kort. Manuelt med MENNEKES Charge APP ved å velge et gyldig RFID-kort. Styre ladepro- sessen Via det eksterne tariffomkoblingssignalet: Justering av ladestrømmen avhengig av aktivt tidsrom (hoved- / side-strømtariff). Med MENNEKES Charge APP: Avslutte ladeprosess. Med multifunksjonsknappen: Avslutte ladeprosess. Stopp-funksjonen med multifunksjonsknappen må aktiveres ved igangsetting. Med RFID-kortleser: Avslutte ladeprosessen, med samme kort som ladeprosessen ble startet med. I driftsmåten ”Nettstyring” er funksjonene i driftsmåtene ”Tidsstyring” og ”Energy Manager” satt ut av funksjon. I dette tilfellet utføres f.eks. ingen styring av ladeeffekten med tiden eller en energi-manager. Innstilling av driftsmåten For bruk av driftsmåten ”Nettstyring” er det nødvendig å installere et eksternt tariffsignal i husholdnin- gen, f.eks. med en rippelkontroll-mottaker. f Ved behov bruk elektriker for installasjon. Bytte driftsmåte Med MENNEKES Charge APP under en ladeprosess: Bytte til driftsmåte ”APP-styring”. Endring av driftsmåte gjelder for den aktuelle ladeprosessen. Påfølgende ladeprosess utføres i den driftsmåten som er valgt i ”Konfigurere Wallbox”. Med MENNEKES Charge APP, under ”Konfigurere Wallbox”: Bytte til alle de driftsmåtene som ble konfigurert under igangsettingen. Endring av driftsmåte gjelder for den aktuelle og alle påfølgende ladeprosesser. Handlinger ved strømbrudd Handlinger ved strømbrudd blir konfigurert under igangsettingen. Ladeprosessen avbrytes (standardinnstilling med RFID-kortleser). Ladeprosessen fortsettes (standardinnstilling uten RFID-kortleser).16

5.1.4 ”Energy Manager”

Driftsmåte Energy Manager Starte ladingen Uten RFID-kortleser: Automatisk etter tilkobling til bilen. Med RFID-kortleser: Autentisering med et gyldig RFID-kort. Manuelt med MENNEKES Charge APP ved å velge et gyldig RFID-kort. Styre ladepro- sessen Om Energy Manager: Energi-manager styrer ladestrømmen i samsvar med parameterne som er stilt inn i MENNEKES Charge APP. Med MENNEKES Charge APP: Avslutte ladeprosess. Endre gjenværende ladeenergimengde. Endre gjenværende ladetid. Endre fordeling av solcelleenergien (aktivere/deaktivere overskuddslading). Med multifunksjonsknappen: Avslutte ladeprosess. Stopp-funksjonen med multifunksjonsknappen må aktiveres ved igangsetting. Med RFID-kortleser: Avslutte ladeprosessen, med samme kort som ladeprosessen ble startet med. I driftsmåten ”Energy Manager” er funksjonene i driftsmåtene ”Tidsstyring” og ”Nettstyring” satt ut av funksjon. I dette tilfellet utføres f.eks. ingen styring av ladeeffekten med tiden eller nettet. Innstilling av driftsmåten For bruk av driftsmåten ”Energy Manager” er det nødvendig å installere de respektive apparatene (f.eks. et solcellesystem) i husholdningen og å implementere energi-manageren. f Ved behov bruk elektriker for installasjon. Bytte driftsmåte Med MENNEKES Charge APP under en ladeprosess: Bytte til driftsmåte ”APP-styring”. Endring av driftsmåte gjelder for den aktuelle ladeprosessen. Påfølgende ladeprosess utføres i den driftsmåten som er valgt i ”Konfigurere Wallbox”. Med MENNEKES Charge APP, under ”Konfigurere Wallbox”: Bytte til alle de driftsmåtene som ble konfigurert under igangsettingen. Endring av driftsmåte gjelder for den aktuelle og alle påfølgende ladeprosesser. Handlinger ved strømbrudd Handlinger ved strømbrudd blir konfigurert under igangsettingen. Ladeprosessen avbrytes (standardinnstilling med RFID-kortleser). Ladeprosessen fortsettes (standardinnstilling uten RFID-kortleser).17

Driftsmåte SCU Starte ladingen Med RFID-kortleser: Autentisering med et gyldig RFID-kort. Med ACU (fjernstyrt). Styre ladepro- sessen Med overordnet backend-system: Styringen utføres utelukkende med det overordnede backend-systemet. Med multifunksjonsknappen: Avslutte ladingen Stopp-funksjonen med multifunksjonsknappen må aktiveres ved igangsetting. Med RFID-kortleser: Avslutte ladeprosessen, med samme kort som ladeprosessen ble startet med. I driftsmåten ”SCU” er funksjonene i alle andre driftsmåter satt ut av funksjon. Det er ikke mulig å bruke MENNEKES Charge APP. Innstilling av driftsmåten For bruk av driftsmåten ”SCU” er det nødvendig å integrere andre apparater og en ACU i nettverket, samt å installere et overordnet backend-system. Det er mulig å innrette apparatet på permanent drift i driftsmåten „SCU“ (bare for AMTRON

-programvare 1.10 og høyere). f Ved behov bruk elektriker for installasjon. Bytte driftsmåte Med servicegrensesnittet og en elektriker: Bytte til alle de driftsmåtene som ble konfigurert under igangsettingen. Endring av driftsmåte gjelder for den aktuelle og alle påfølgende ladeprosesser. Handlinger ved strømbrudd Handlinger ved strømbrudd blir konfigurert under igangsettingen. Ladeprosessen avbrytes (standardinnstilling med og uten RFID-kortleser). Ladeprosessen fortsettes.19

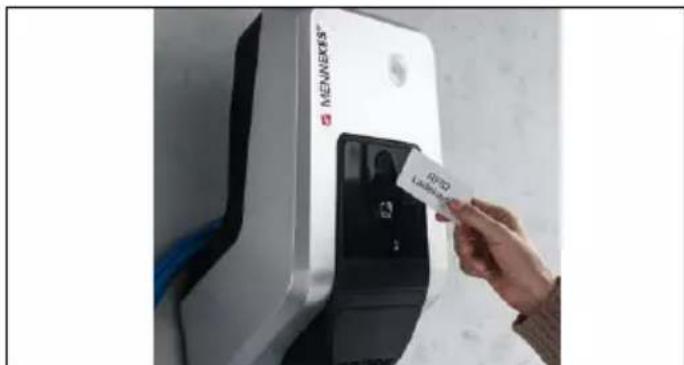

For RFID-autorisasjon må brukerens RFID-kort først registreres en gang på apparatet. I en intern database (Whitelist) kan apparatet forvalte opp til 100 RFID-kort (2xMaster, 98xbrukere). RFID-kortene kan forvaltes på følgende to måter: Uten MENNEKES Charge APP: Eieren av apparatet har gjennom sitt Master-RFID-kort tillatelse til å legge til nye RFID-kort i den interne data- basen. Med MENNEKES Charge APP: I forbindelse med MENNEKES Charge APP kan Whitelist-en brukes for enkel RFID-autorisasjon. I tillegg kan det legges til navn for RFID-kortene, RFID-kort slet- tes og Whitelist kan overføres til andre apparater. Ingen ladeprosesser kan autoriseres med Master- RFID-kortene. Det er helt nødvendig for apparatet å ha to RFID- kort merket som Master. Hvis et kort merket som Master blir slettet med MENNEKES Charge APP, programmeres auto- matisk det neste ukjente RFID-kortet som holdes foran RFID-leseren som Master. Uten MENNEKES Charge APP Legge til et nytt RFID-kort: f Hold Master-RFID-kortet foran RFID-leseren for å aktive- re læremodus. f Hold det RFID-kortet som skal programmeres foran RFID-leseren innen 30 sekunder er gått. f Hold eventuelt et annet RFID-kort som skal programme- res foran RFID-leseren. f Hold Master-RFID-kortet foran RFID-leseren for å avslut- te læremodus.

ADVARSEL Fare for personskader på grunn av ikke tillatte hjelpemidler Bruk av adapterplugger, forlengelser eller ekstra ladekabel i forbindelse med apparatet innebærer fare for elektrisk støt eller kabelbrann. f Bruk kun ladekabel som er tiltenkt kjøretøyet og appa- ratet. f Ikke bruk adapterplugger, forlengelser eller ekstra lade- kabler for å lade kjøretøyet. Bruken av apparatet er avhengig av om den er konfigurert for lading med eller uten autorisasjon.

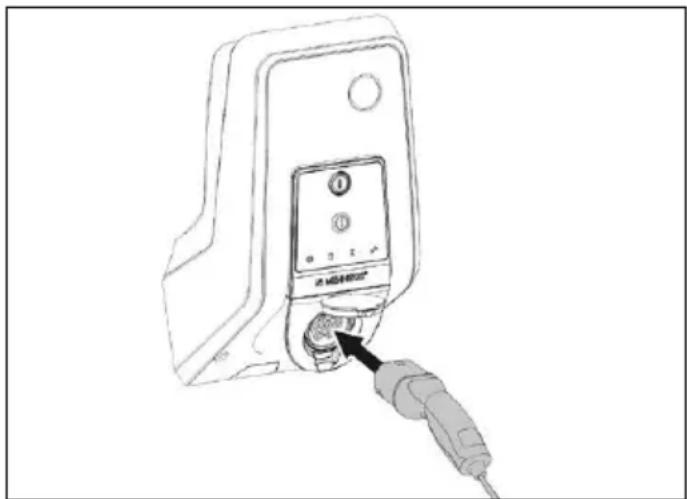

Lade uten autorisasjon Hvis apparatet ble konfigurert under igangsettingen for at autorisasjon ikke er nødvendig, starter ladeprosessen auto- matisk når ladekabelen er plugget inn i kjøretøyet. I driftsmåten ”SCU” er det ikke mulig å lade uten autorisasjon. Autorisasjon med et RFID-kort f Hold RFID-kortet foran RFID-symbolet på frontpanelet.

Følgende skritt utføres automatisk: Registrering av ladekabelens strømbelastningskapasi- tet. Uegnede ladekabler blir avvist. Forutsetninger for korrekt lading blir kontrollert. Kommunikasjon med kjøretøyet om maksimal strøm- grense og jordingsforbindelsen.

5.5 Multifunksjonsknapp

Kun tilgjengelig på variantene Xtra R, Xtra, Premium R, Premium W og Premium.

5.5.1 Avslutte ladingen og kvittere feil

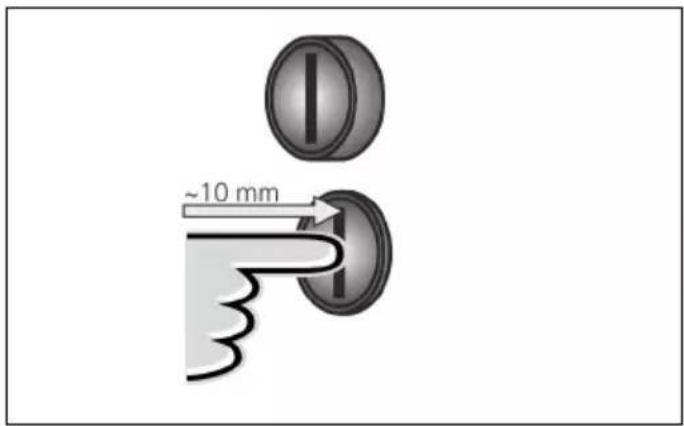

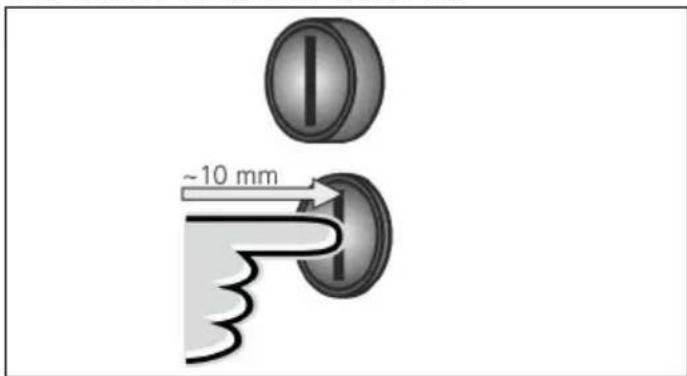

Avslutte pågående ladeprosess (kun for apparater uten autorisasjon) og kvittere feil. f Trykk på multifunksjonsknappen (ca. 10 mm).

5.5.2 Gjeninnkobling jordfeilbryter og effektbryter

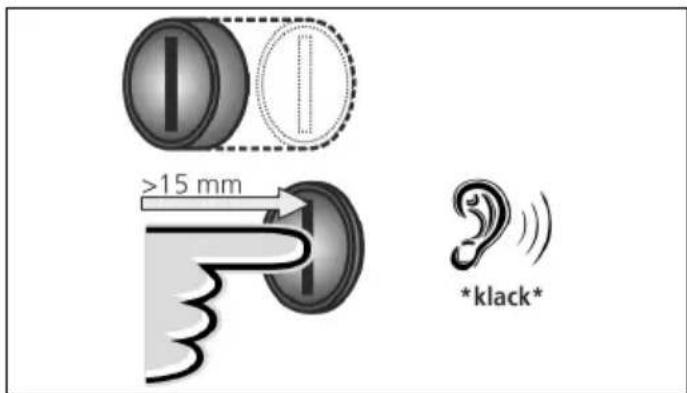

Fig.: 13. Gjeninnkobling Jordfeilbryteren og effektbryteren i apparatet kan gjeninn- kobles manuelt fra utsiden ved hjelp av multifunksjons- knappen, uten å åpne huset. f Trykk multifunksjonsknappen helt inn (> 15mm).

Jordfeilbryteren og effektbryteren er nå gjeninnkoblet.23

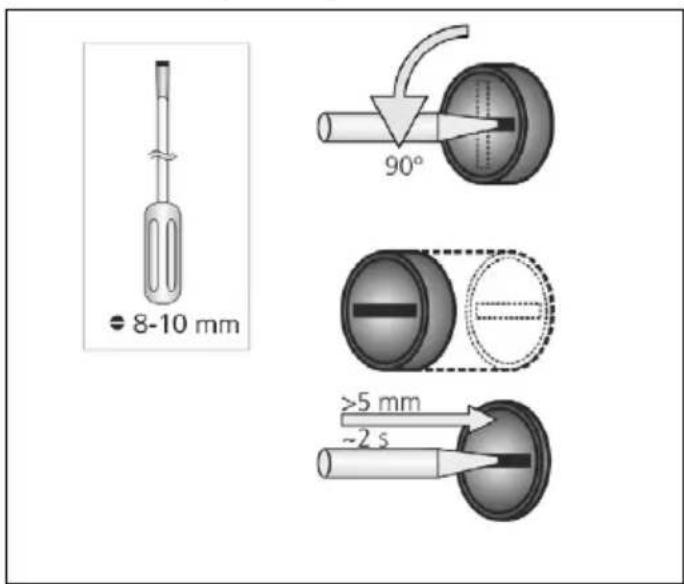

Fig.: 14. Kontrollere jordfeilbryter Jordfeilbryteren kan kontrolleres ved hjelp av multifunk- sjonsknappen, uten å åpne huset. f Sett en flat skrutrekker med en bredde på 8-10 mm inn i sporet på multifunksjonsknappen. f Roter multifunksjonsknappen 90° mot urviseren. f Trykk og hold multifunksjonsknappen i ca. to sekunder (> 5mm). Er jordfeilbryteren i orden:

Feilmeldingen på LED-infofeltet blinker rødt. f Slå på igjen jordfeilbryteren. Î ”5.5.2 Gjeninnkobling jordfeilbryter og effektbryter”

Kun tilgjengelig på variantene Premium E og Xtra E. Avslutte ladingen og kvittere feil Fig.: 15. Avslutte ladingen og kvittere feil Avslutte pågående ladeprosess (kun for apparater uten autorisasjon) og kvittere feil. f Trykk på stopp-knappen (ca. 10 mm).

FARE Fare for elektrisk støt ved skadet apparat Hvis det brukes et skadet apparat er det fare for elektrisk støt. f Ikke bruk apparatet hvis det har synlige skader. f Merk skadet apparat, slik at det ikke brukes videre av andre. f Få skadene utbedret omgående av en elektriker. f Få apparatet tatt ut av drift av en elektriker. Regelmessige kontroll- og vedlikeholdsarbeider hjelper med feilfri og sikker drift av apparatet og bidrar til å øke levetiden. Eventuelle feilkilder kan dermed oppdages tidlig og farer forebygges. Skulle mangler på apparatet oppdages, må disse umiddelbart utbedres av en elektriker. Et skadet apparat skal ikke brukes, da det kan øke risikoen for et strømstøt eller materielle skader. Eksempler på skader: Defekt hus / frontpanel (f.eks. sterk deformering, sprek- ker, brudd) Defekte eller manglende komponenter (f.eks. beskyttel- sesinnretninger, stikkontakt-vippedeksel, multifunksjons- knapp) Uleselige eller manglende skilt Anbefalte vedlikeholdsintervaller Kontrollintervall for lade-infrastruktur for elektrokjøretøy basert på bestemmelsen DGUV 3 (tysk forskrift for helse, miljø og sikkerhet). Komponent Vedlikeholdsarbeid Ansvarlig Daglig / ved hver lading Apparat Visuell kontroll med tanke på mangler Operatør / Bruker Kontrollere driftsklar status Bruker Halvårlig Jordfeil- beskyttelses- anlegg Funksjonstest Bruker / Elektriker Ladekabel Gjenta målinge- ne og testene i henhold til VDE 0701/702 Elektriker Årlig Apparat Gjenta målinge- ne og testene i henhold til VDE 0105/100 Elektriker Bruk kun elektriker for å utføre det halvårlige og årlige vedlikeholdet. f Dokumenter vedlikeholdet tilfredsstillende. f Ved behov kan vedlikeholdsprotokoll frem- skaffes hos MENNEKES support. Î ”1.1 Service” En vedlikeholdsavtale med en ansvarlig service- partner sikrer en regelmessig kontroll.25

FARE Livsfare pga. elektrisk støt. Apparatet inneholder elektriske komponenter som står under høy spenning. Ved feil håndtering, spesielt i forbin- delse med fuktighet i åpnede hus, kan personer bli alvorlig skadet av elektrisk støt. f Rengjør apparatet utelukkende utenfra. f Hold apparatet og beskyttelsesinnretningene lukket.

OBS Materielle skader på grunn av feil rengjøring. Ved feil rengjøring kan det oppstå materielle skader på huset eller komponenter. f Unngå rennende vann, og pass på at ikke vann kommer i kontakt med spenningsførende deler. f Ikke bruk høytrykksvaskere. f Bruk kun hjelpemiddel (f.eks. koster, rengjøringsmidler), som er egnet for plastoverflater. f Ikke bruk aggressive rengjøringsmidler eller kjemikalier. Apparatet kan, avhengig av bruksvilkår og tilsmussing, rengjøres tørt eller fuktig. Rengjøringen gjøres utelukkende utenfra. Fremgangsmåte: f Grovt støv og smuss fjernes først med en håndkost med myke hår. f Rengjør apparatet grundig med en ren, eventuelt fuktig rengjøringsklut som er egnet for plastoverflater. f Rengjør ladekabelen kun når den er koblet fra.

7.1 Utbedring av feil med MENNEKES Charge

APP For utbedring av feil, overholder du følgende rekkefølge:

1. Åpne MENNEKES Charge APP og les av feilkode.

2. Koble apparatet fra nettet for tre minutter og start det

4. Utbedring av feil med hjelp av feilkodene.

Hvis feilkoden ikke er oppført i denne bruksanvis- ningen, eller feilen ikke kunne utbedres, ta kon- takt med din ansvarlige servicepartner.

5. Kvitter feil med multifunksjonsknappen eller

Under ”Aktuell feilkode” finnes feilkoden.26 Feilkode Betydning Årsak (eksempler) Utbedring 00 Ingen feil 10 Installasjonsfeil Jordfeil- eller effektbry- ter er utløst f Slå på igjen jordfeil- og effektbryter. Î ”5.5.2 Gjeninnkobling jordfeilbryter og effektbryter” 13 Overtemperatur Intern temperatursensor er utløst (ved > 60° C) f La apparatet kjøles ned. f Kvitter feil. 15 Enhetstid ugyldig Ugyldig eller ingen sys- temtid f Koble til MENNEKES Charge APP.

Start av enheten slått feil Apparatet starter ikke eller befinner seg i feil- modus etter start f Koble apparatet fra nettet for tre minutter og start det på nytt. f Kvitter feil.

Ingen kommuni- kasjon med kjø- retøyet Lading ikke mulig f Koble apparatet fra nettet for tre minutter og start det på nytt. f Hvis LED-infolfelt lyser permanent: kvitter feil. f Kontroller ladekabelen, bytt hvis nødvendig. 102 (kun ved driftsmåte ”SCU”) Vedlikehold Vedlikehold av ACU utføres Er vedlikeholdet fullført, er også feilen utbedret. 255 Ukjent feil27

7.2 Utbedring av feil uten MENNEKES Charge APP

For utbedring av feil, overholder du følgende rekkefølge:

4. Utbedring av feil med hjelp av flash-koder.

En korrekt lagring kan påvirke apparatet positivt og sikre at apparatet forblir i driftsklar tilstand. For dette bør noen grunnleggende ting tas hensyn til. f Rengjør apparatet før lagring. f Heng opp ladekabelen uten knekk. f Lagre apparatet i originalemballasjen eller med egnet materiale rent og tørt. f Overhold tillatte lagringsforhold. Tillatte lagringsforhold Lagringstemperatur -25 °C... + 40 °C Gjennomsnittstemperatur i løpet av 24 timer < 35 °C Relativ luftfuktighet maks. 95% (ikke kondenserende)

Begrep Forklaring ACU Accounting Control Unit Enhet for kommunikasjon med SCU- er / HCC 3-er i ladestasjonene og for tilkobling til backend-systemer. En ACU er integrert i eMobility-Gateway og Smart ladestasjoner. Backend- system Infrastruktur for styring av ladestasjoner og forvaltning av personlige tilgangsdata. Effektbryter Effektbryter eMobility- Gateway MENNEKES eMobility-Gateway for et intelligent nettverk av ladesystemer og for tilkobling til backend-systemer. HCC 3 Enhet for å styre ladeprosessen og for å kommunisere med kjøretøyet (ved modus-3-lading) Jordfeilbryter Jordfeilbryter Modus 3 (IEC 61851) Lademodus for kjøretøy med kommuni- kasjonsgrensesnitt til ladestikkontakter type 2. RFID Autorisasjonsmulighet med RFID-kort på apparater. SCU Socket Control Unit Enhet for å styre det enkelte ladepunk- tet og for å kommunisere med kjøre- tøyet. Type 2 (IEC 62196-2) En- og trefasede ladestøpselinnretnin- ger med identisk plugg-geometri for en ladeeffekt fra 3,7 til 44 kW AC. Whitelist Intern database for forvalting av bru- kerdata (f.eks. RFID-kort).1
