Produkttype	Kjøkkenhette
Merke	Grundig
Modell	GDS 5460 B
Strømforsyning	220-240 V ~ 50 Hz
Antall hastigheter	3 (nivåer 1, 2, 3)
Belysningstype	LED
Lyseffekt	3 x 3 W (9 W totalt)
Fettfiltertype	Vaskbart aluminiumsfilter
Kullfiltertype	Aktivt kullfilter (valgfritt)
Tilbakeslagsventil	Ja (N-RV)
Automatisk avstenging	Ja, 15 minutter
Minimum installasjonsavstand	65 cm mellom hette og koketopp
Rørdiameter	120 eller 150 mm
Materiale	Rustfritt stål og glass
Betjening	Digital elektronikk med knapper
Bruk	Med eller uten rør (resirkulering)
Rengjøringsfrekvens for aluminiumsfilter	Hver måned (eller 60 driftstimer)
Bytte av kullfilter	Hver 3. til 6. måned avhengig av bruk
Antall pærer	3
Pæretype	LED 3 W

Ofte stilte spørsmål - GDS 5460 B GRUNDIG

Hva er minimumsavstanden mellom hette og koketopp?

Avstanden mellom hetteundersiden og toppen av koketoppen må være minst 65 cm. Overhold denne avstanden for å unngå overoppheting og sikre trygg drift.

Hvordan rengjøre aluminiumsfiltrene?

Fjern aluminiumsfiltrene ved å skyve låsen fremover og vippe dem. Vask dem med flytende vaskemiddel, skyll med rent vann og tørk helt før du setter dem tilbake. Du kan også vaske dem i oppvaskmaskin. Avfarging er normalt.

Når må kullfilteret skiftes?

Kullfilteret må skiftes hver 3. til 6. måned avhengig av bruksfrekvens og type matlaging. Vask aldri kullfilteret. Du kan bestille filtre fra Grundigs autoriserte serviceagenter.

Hvordan aktiverer jeg automatisk avstenging?

Trykk på en av hastighetsnivåknappene (A, B eller C) i mer enn 2 sekunder. Timeren på 15 minutter aktiveres, og hetten slår seg automatisk av etter denne tiden. For å avbryte, trykk på samme knapp igjen.

Hvordan bytte en LED-pære?

Koble apparatet fra. Trykk pæren nedover fra stoppdelen av sokkelen, drei den en kvart omdreining mot klokken og ta den ut. Installer den nye pæren ved å følge trinnene i motsatt rekkefølge. Pærene er LED 3W.

Hva gjør jeg ved flamme under hetten?

Slå straks av hetten og koketoppen. Dekk flammen med et lokk eller en fuktig klut. Bruk aldri vann for å slukke en oljebrann.

Kan jeg bruke hetten uten avtrekksrør?

Ja. For bruk uten rør, installer et kullfilter (ikke medfølgende) som filtrerer lukt og sender renset luft tilbake i rommet. Kullfilteret er valgfritt og må skiftes med jevne mellomrom.

Hvordan justere hastighetene på hetten?

Bruk knappene A (nivå 1), B (nivå 2) og C (nivå 3) for å velge ønsket hastighet. Trykk på knappen igjen for å slå av. For normal bruk, velg hastighet 1 eller 2; ved sterk lukt/damp, bruk hastighet 3.

Hvilke produkter skal brukes til rengjøring av hetten?

Bruk en myk klut fuktet med såpevann eller et spesialrengjøringsmiddel for rustfritt stål. Unngå slipende produkter, klor, saltsyre eller skurepulver. Tørk i børsteretningen for å unngå riper.

Hvordan montere hetten på veggen?

Fest monteringsmalen til veggen, bor 8 mm hull for opphengsskruer og 6 mm hull for rørkoblingsplaten. Sett inn plugger, skru inn opphengsskruer med 5 mm mellomrom, og heng opp hetten. Stram ekstra skruene inne i hetten. Sørg for at minimumsavstanden på 65 cm overholdes.

BRUKSANVISNING GDS 5460 B GRUNDIG

5 Rengjøring og vedlikehold

1. Fjern aluminiumsfiltrene. (Figur 10)
2. Fjern kullfilteret ved å dreie tappene mot klokken og løsne filteret. (Figur 11)
3. Monter det nye kullfilteret.
4. Monter aluminiumsfiltrene.

(Figur 11)

5 Rengjøring og vedlikehold

Antiluktfilter inneholder trekull (aktivt kull).

5 Rengjøring og vedlikehold

Merk:

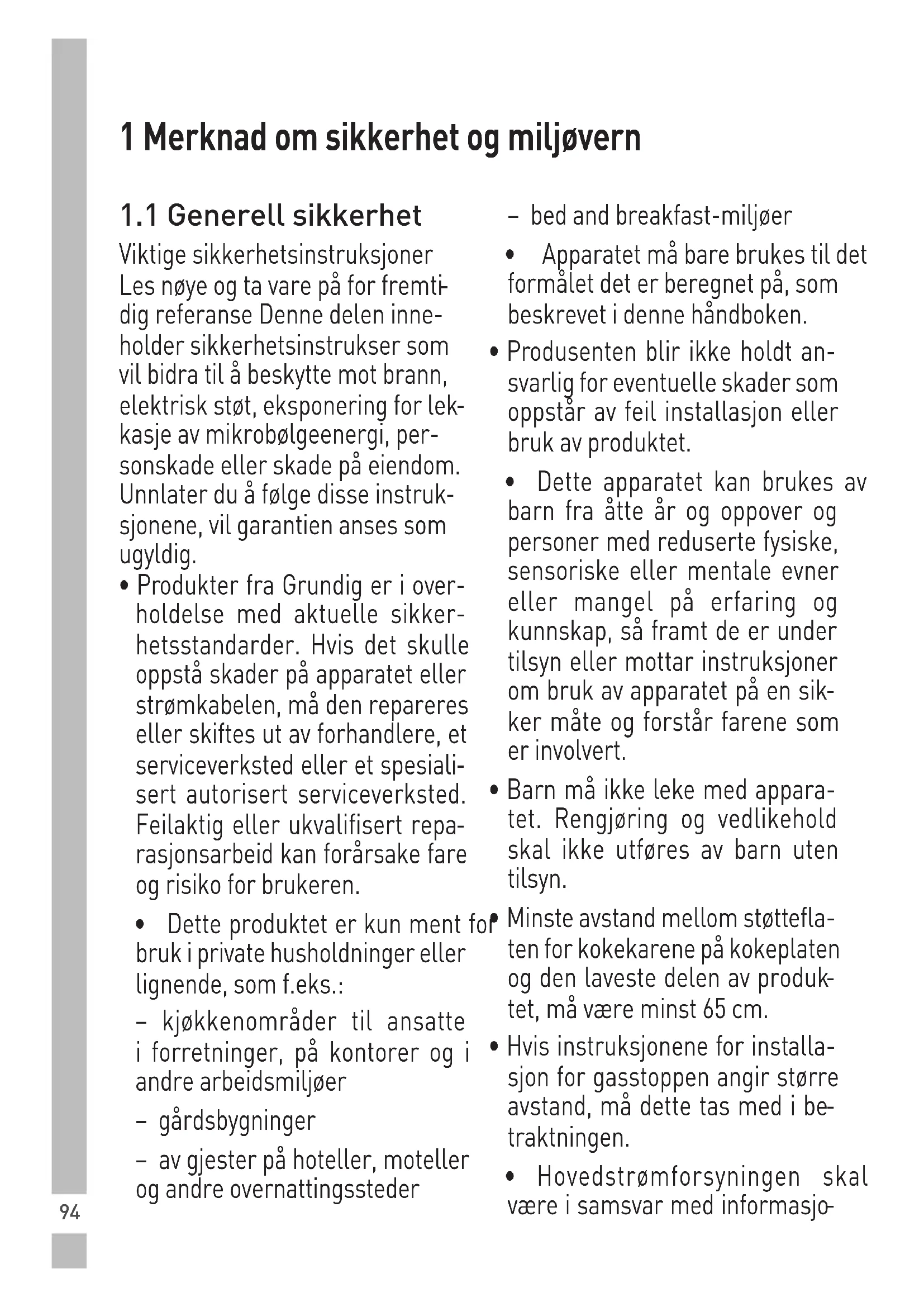

1 Merknad om sikkerhet og miljøvern

1.1 Generell sikkerhet

Viktige sikkerhetsinstrukser. Les nøye og ta vare på for fremtidig referanse. Denne delen inneholder sikkerhetsinstrukser som vil bidra til å beskytte mot brann, elektrisk støt, eksponering for lekkasje av mikrobølgeenergi, personskade eller skade på eiendom. Unnlater du å følge disse instruksjonene, vil garantien anses som ugyldig.

• Produkter fra Grundig er i overholdelse med aktuelle sikkerhetsstandarder. Hvis det skulle oppstå skader på apparatet eller strømkabelen, må den repareres eller skiftes ut av forhandlere, et serviceverksted eller et spesialisert autorisert serviceverksted. Feilaktig eller ukvalifisert reparasjonsarbeid kan forårsake fare og risiko for bruken.
• Dette produktet er kun ment for bruk i private husholdninger eller lignende, som f.eks.:
• kjøkkenområder til ansatte i forretninger, på kontorer og i andre arbeidsmiljøer
• gårdsbygninger
• av gjester på hoteller, moteller og andre overnattingssteder
• bed and breakfast-miljøer. Apparatet må bare brukes til det formålet det er beregnet på, som beskrevet i denne håndboken.
• Produsenten blir ikke holdt ansvarlig for eventuelle skader som oppstår av feil installasjon eller bruk av produktet.
• Dette apparatet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, så fremt de er under tilsyn eller mottar instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert. Barn må ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. Minste avstand mellom støtteflaten for kokekarene på koketoppen og den laveste delen av produktet, må være minst 65 cm.
• Hvis instruksjonene for installasjon for gasstoppen angir større avstand, må dette tas med i betraktningen. Hovedstrømforsyningen skal være i samsvar med informasjo

1 Merknad om sikkerhet og miljøvern

nen som er oppgitt på apparatets typeskilt.

• Apparatet skal aldri brukes hvis strømledningen eller apparatet er skadet.
• Unngå skader på strømledningen ved at den blir klemt, bøyd eller gnidd mot skarpe kanter. Hold strømledningen unna varme overflater og åpen ild.
• Bruk apparatet kun sammen med en jordet stikkontakt.

ADVARSEL: Ikke koble enheten til strømnettet før installasjonen er fullført.

• Plasser apparatet slik at støpselet alltid er tilgjengelig.
• Ikke berør lampene hvis de har vært i bruk i lang tid. Du kan brenne deg på hendene, ettersom de er varme. Følg forskriftene fra kompetente myndigheter angående utslipp av avtrekksluft (denne advarselen gjelder ikke for bruk uten røykrør).
• Bruk apparatet etter å ha satt en gryte, panne osv. på komfyren. Ellers kan sterk varme føre til deformering i enkelte deler av enheten.
• Slå av kokeplaten før du tar gryten, pannen osv. fra den.

Vær oppmerksom på gardinene og dekslene, siden olje kan ta fyr mens du koker mat som pommes frites. Fettfilter må byttes minst månedlig. Karbonfilter må byttes minst hver 3. måned. - Produktet skal rengjøres i henhold til bruksanvisningen. Hvis rengjøring ikke ble utført i samsvar med bruksanvisningen, kan det oppstå brannfare.

Ikke bruk ikke-brannsikre filtermaterialer i stedet for gjeldende filter.

• Bruk kun originale deler eller deler som anbefales av produsenten.
• Ikke bruk produktet uten filteret, og fjern ikke filtrene mens produktet kjører.
• Ved eventuell flamme, må du slå av produktet og kokeapparater.
• Ved eventuell flamme, dekk flammene og bruk aldri vann til å slukke.

1 Merknad om sikkerhet og miljøvern

• Trekk ut strømledningen før rengjøring av produktet og når det ikke brukes.
• Undertrykket i miljøet bør ikke overstige 4 Pa (4 x 10 bar) mens fettet for elektrisk komfyr og apparater som kjører på en annen type energi, men strøm fungerer samtidig.
• I miljøet der apparatet brukes, på eksosen fra apparater som kjører på fyringsolje eller gass, for eksempel romvarmer, på absolutt isolert, eller enheten på, være hermetisk. Når du kobler til røykrøret, bruk rør med en diameter på 120 eller 150 mm. Rørforbindelsen skal være så kort som mulig og ha minst mulig bøyer.

Kvelningsfare! Hold barn på avstand fra innpakningsmaterialene.

FORSIKTIG: Tilgjengelige deler av avtrekket kan bli varme når de brukes sammen med kjøkkenutstyr.

• Produktets utløp må ikke kobles til luftkanaler som annen røyk føres gjennom.
• Ventilasjonen i rommet kan være utilstrekkelig når hetten for elek

trisk komfyr brukes samtidig med enhetene som opererer på gass eller annet brensel (dette gjelder kanskje ikke apparater som bare slipper ut luften tilbake i rommet).

Gjenstander som settes på produktet kan falle. Ikke sett gjenstander på produktet. - Ikke flamber under produktet.

ADVARSEL: Fjern de beskyttende filmene før viften installeres.

La det aldri være åpne flammer under viften når den er i drift - Frityrgryter må kontinuerlig overvåkes under bruk: overopphetet olje kan begynne å brenne.

1 Merknad om sikkerhet og miljøvern

slutten av dets levetid. Brukt produkt må returneres til offisielt oppsamlingspunkt for resirkulering av elektriske og elektroniske enheter. For å finne disse innsamlingsstedene, vennligst kontakt din lokale myndighet eller forhandler der produktet ble kjøpt. Alle husholdninger spiller en viktig rolle i gjenvinning og resirkulering av gammelt utstyr.

Passende avhending av brukt apparat bidrar til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

1.3 Samsvar med RoHS-direktivet Produktet du har kjøpt, er i samsvar med EUs RoHS-direktiv (2011/65/EU). Det inneholder ikke skadelige eller forbudte materialer som spesifisert i direktivet.

1.4 Pakningsinformasjon

Pakningsmaterialer for produkter er produsert av resirkulerbare materialer i

henhold til våre nasjonale miljøforskrifter. Ikke kasser pakningsmaterialene sammen med husholdningsavfall eller annet avfall. Ta dem med til miljøstasjoner som er opprettet av lokale offentlige myndigheter.

2 Tekniske Spesifikasjoner

2.1 Kontrollenheter og deler

Se figuren på side 3.

1. Innendig røykkanal
2. Utvendig røykanal
3. Glassomslag
4. Betjeningspanel
5. Belysning

Verdiene som er oppgitt i merkingene på produktet eller i dokumentasjonen som medfølger, er oppnådd i laboratoriemiljø i samsvar med relevante standarder. Disse verdiene kan variere avhengig av anvendelsen av produktet og dets omgivelsesforhold.

3 Montere apparatet

Kontakt nærmeste autoriserte serviceverksted for montering av viften.

*Klargjøring av plassering og elektrisk installasjon og gassinstallasjon av produktet er kundens ansvar.

Merk:

Fjern beskyttelsesfilmen (hvis noen) fra hetten og røykkanalens overflate før montering.

[Bilde 2a]

(Bilde 2b)

Avstanden mellom avtrekksviftens nedre overflate og komfyrens øvre overflate skal ikke være mindre enn 65 cm.

Få en kvalifisert elektriker til å utføre elektriske tilkoblinger.

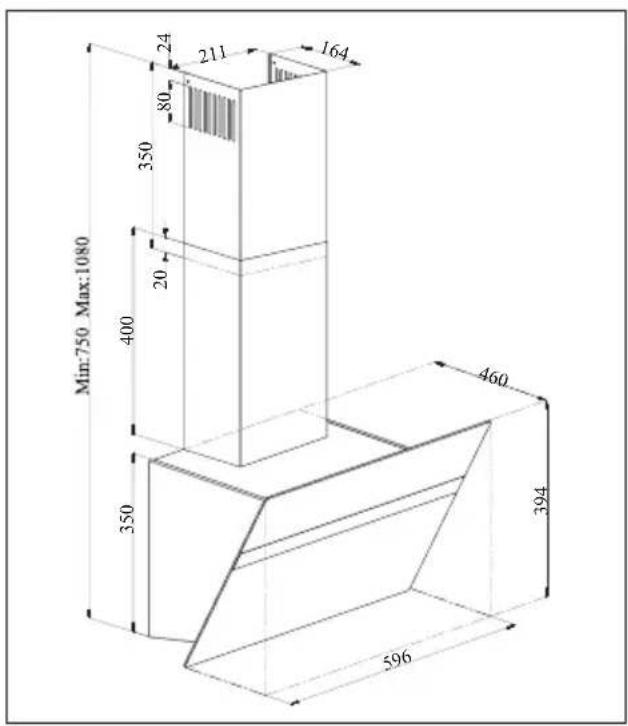

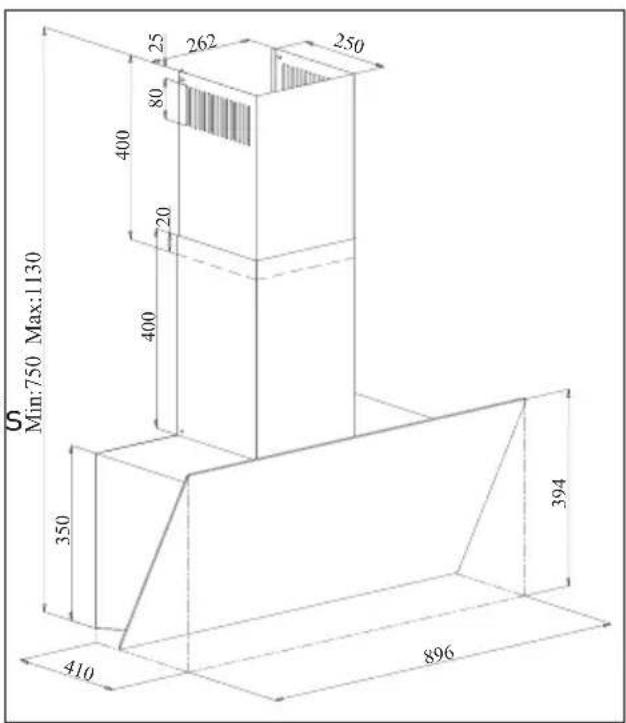

Alle mål er oppgitt i mm.

3 Montere apparatet

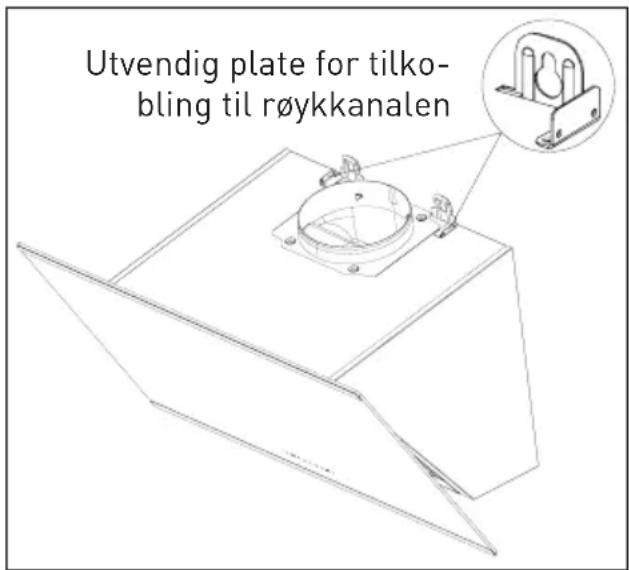

3.1 Monteringstilbehør

1 x plate for tilkobling til røykkanalen

1 x røykkanaladapter i plast, diameter 120/150 mm

(Bilde 3a)

Opplysninger som kreves for å gjøre klart monteringsstedet for avtrekksviften er angitt nedenfor.

3.2 Montere viften på veggen

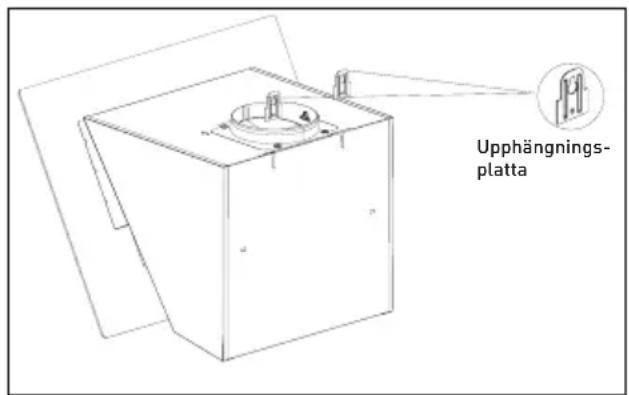

For å montere viften på veggen må du løsne skruene på hengeplatene på motorhuset, og trekke platene opp. Stram deretter skruene på hengeplatene. (Bilde 3a).

(Bilde 3b)

Hvis du ønsker å bruke en røykkanal på Ø 120 må du feste en røykkanaladapter på Ø 120 mm til den.

3 Montere apparatet

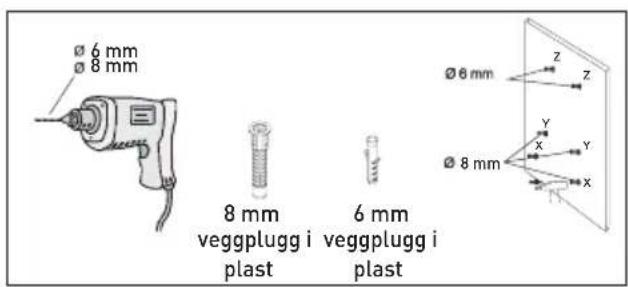

3.3 Bore hull til henger

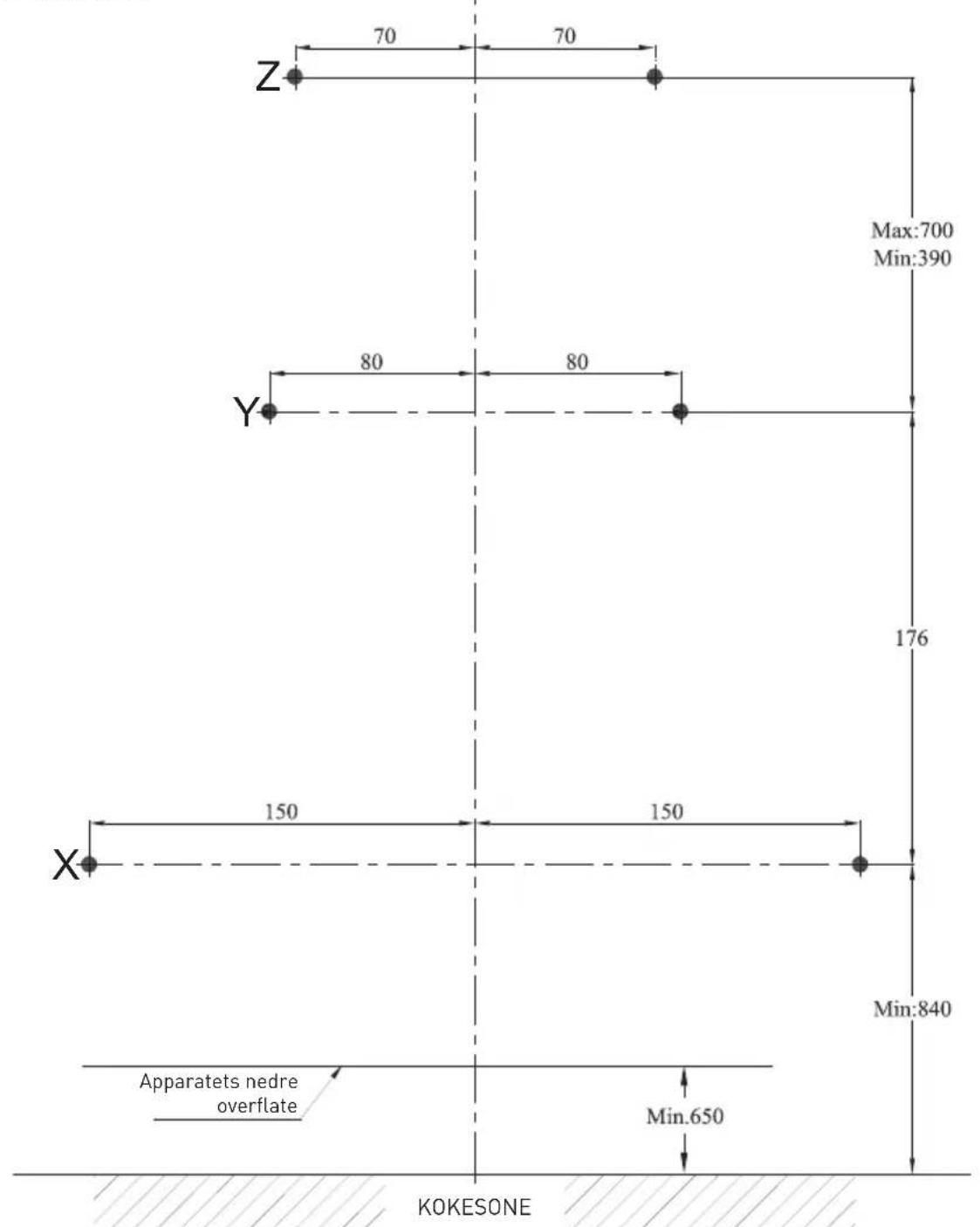

Fest monteringsmalen der viften skal monteres. Bor punktene merket med (X,Y) (Bilde 4) ved bruk av et 8 mm bit, og bor punktene merket med (Z) (Bilde 4) ved bruk av et 6 mm bit.

(Bilde 4)

3 Montere apparatet

3.4 Slå inn veggluggene

Slå inn veggluggene på Ø 8 mm (X, Y) i hullene boret for hengerskruene. Slå inn 2 vegglugger på Ø 6 mm (Z) i hullene boret med Ø 6 mm bit for den utvendige tilkoblingsplaten for røykkanalen. (Bilde 5)

3.5 Montere hengerskruene

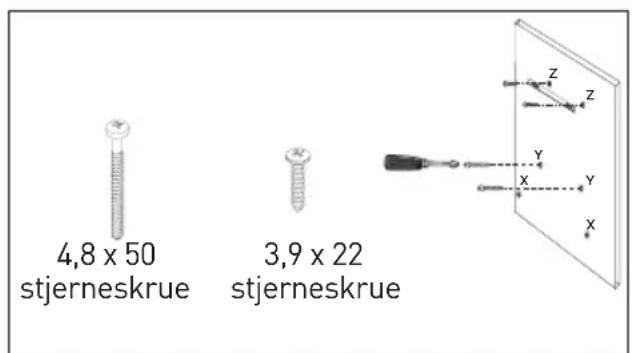

Sett 4,8 x 50 hengerskruene inn i veggluggene på Ø 8 mm (Y) som er satt inn i veggen. Det må være en avstand på minst 5 mm mellom skruehodet og veggen. (Bilde 5)

Koble den innvendige tilkoblingsplaten for røykkanalen til 6 mm veggluggene (Z) på veggen ved bruk av skruene på Ø 3,9 x 22. (Bilde 5)

(Bilde 5)

3.6 Heng viften på veggen

Heng viften på skruene som er satt inn i Y-hullene.

• Åpne utsugningsvinduet på siden av viften ved å trekke det til deg. Sett skruene på 4,8 x 50 inn i X-hullene på innsiden for å feste apparatet.

3.7 Montere viftens røykkanal

Koble produktet fra strømnettet før du starter monteringen av røykkanalen. Sett metallplatene på rundhoveddelen.

Skru fast den eksterne røykkanalen på tilkoblingsplatene for røykkanalen plassert på motorhuset.

Røyken trekkes ut via røykkanalen som er festet på tilkoblingshodet på viften. - Diameteren på røykkanalen skal være lik diameteren på tilkoblingsringen. For å sørge for at luften enkelt kan trekkes ut av rommet i horisontale oppsett, bør kanalen skrå litt oppover (ca. 10°).

3.9 Bruk uten kanaltilkobling

• Luften filtreres av kullfilteret og returneres til rommet. Kullfilteret brukes når en røykkanal ikke er tilgjengelig.
• Hvis viften skal brukes uten kanaltilkobling, må du fjerne avlederne inni røykkanaladapteren.
• Ta ut aluminiumsfilteret. Kullfilteret settes inn ved å sentrere plastdelen på begge sider av viftens hoveddel og feste den på flikene. Fest filteret ved å dreie flikene mot høyre eller venstre.
• Sett på plass aluminiumsfilteret.

3.10 Tilkobling til røykkanalen:

Sett adapteren som følger med viften inn i ventilasjonsåpningen i øvre del av viften. Kjøp et rør med en diameter på 120/150 mm. Koble den ene enden av røret til adapteren, og koble den andre enden til røykkanalen.

3 Montere apparatet

Sørg for at tilkoblingene er forsvarlig festet

slik at de ikke løsner når viften brukes på maksimal hastighet. Kontroller at klaffene inni røykkanalen fungerer når de strammes med klemmen. Fest kanaltilkoblingsrøret på adapteren. Hvis du fester kanaltilkoblingsrøret inni adapteren, vil det ikke dannes sug, fordi klaffene som hindrer tilbakeslag av luften forblir lukket.

Rørforbindelsen skal være så kort som mulig og ha minst mulig bøyer.

A: Utløpsrør fra røykkanal

B: Klaffer som hindrer lufttilbakeslag

C: Røykkanal av plast

3.11 System som hindrer tilbakeslag (N-RV)

Når viften er i bruk, lukkes klaffene for å hindre at eventuell lukt og støv fra utsiden kommer inn i rommet.

Riktig Ikke riktig

(Bilde 8)

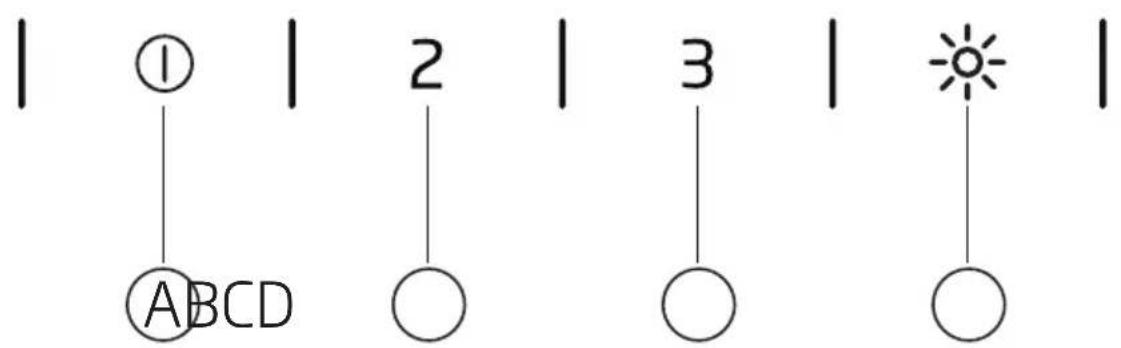

4 Bruke apparatet

(Bilde 9)

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(B)-tast: Trykk på denne tasten for å starte viften i hastighet 2.

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(C)-tast: Trykk på denne tasten for å starte viften i hastighet 3.

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(D)-tast: Tast for lys på/av: Du kan slå på lyset ved å trykke på denne tasten.

Autostopp om 15 min.:

Dette apparatet har en autostoppfunksjon som kan brukes til å lufte rommet i en ekstra tidsperiode for å fjerne ubehagelig lukt i rommet etter matlaging. Apparatet stopper automatisk etter en viss tid.

Trykk og hold inne hvilken som helst av hastighetstastene [A, B, C] i mer enn to sekunder for å aktivere autostoppfunksjonen. Et tidsur på 15 minutter startes.

Hvis du trykker på den samme hastighetstasten mens autostoppfunksjonen er aktivert, deaktiveres funksjonen og apparatet stopper.

Hvis du velger et annet hastighetsnivå, deaktiveres funksjonen.

Hvis du vil at apparatet skal stoppe automatisk, må du aktivere autostoppfunksjonen på nytt.

4 Bruke apparatet

Periodisk rengjøring av metallfiltre:

Filtrene må rengjøres etter ca. 60 timers bruk, eller etter 4 uker, avhengig av hvor ofte viften brukes.

4.2 Energieffektiv bruk:

Når du bruker viften, skal hastighetsnivået tilpasses i henhold til lukt- og dampintensitet for å forhindre unødvendig strømforbruk. - Bruk lave hastigheter under normale forhold (1-2), og høye hastigheter (3) når lukt og damp øker i intensitet. - Lysene på viften er ment for å belyse kokesonen.

Hvis du bruker det til å lyse opp omgivelsene/kjøkkenet, vil det resultere i unødvendig strømforbruk og utilstrekkelig belysning.

4.3 Bruke viften:

Viften er utstyrt med en motor med flere hastighetsinnstillinger. - For en bedre ytelse anbefaler vi at du bruker lave hastigheter under normale forhold, og høye hastigheter når lukt og damp øker i intensitet. Du kan bruke viften ved å trykke på knappen for ønsket hastighetsnivå (A, B, C). Du kan slå på lyset ved å trykke på lystasten. (A)

5 Rengjøring og vedlikehold

Dette filteret fanger opp oljepartikler i luften. Det er anbefalt at filteret rengjøres månedlig under vanlige bruksforhold. Ta først ut aluminiumsfilteret. Vask filtrene med flytende vaskemiddel, og skyll dem med vann. Sett dem tilbake på plass når de er tørre. Aluminiumsfiltre kan bli misfarget når de vaskes. Dette er normalt og betyr ikke at filteret må byttes ut.

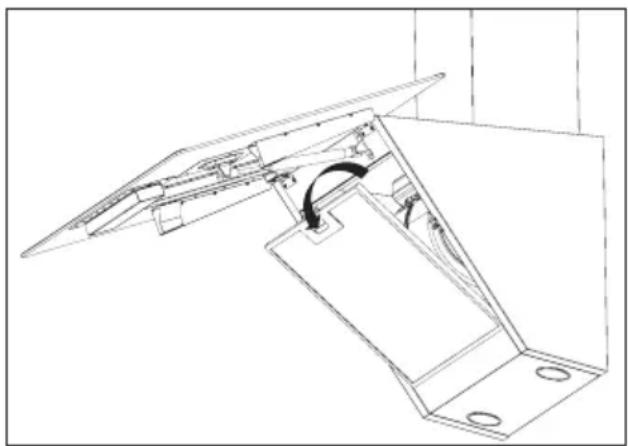

5.2 Ta ut aluminiumsfiltrene

1. Trykk låsen på aluminiumsfilteret fremover.
2. Senk filteret litt, og trekk det fremover. Ellers kan det bøyes. (Bilde 10) Når aluminiumsfilteret er vasket og tørket, må du sette det tilbake på plass ved å følge prosedyren over i omvendt rekkefølge.

[Bilde 10]

Merk:

Aluminiumsfiltrene kan vaskes i oppvaskmaskin. Kullfilter (Bruk uten kanaltilkobling)

Dette filteret fjerner lukt fra matlaging. Hvis det ikke er mulig å bruke en røykkanal, renser det luften som sirkulerer på kjøkkenet. Kullfilteret tettes til over tid, avhengig av hvor ofte viften brukes, hva slags mat som lages og hvor ofte aluminiumsfiltrene rengjøres.

Forsiktig!

Kullfilteret skal aldri vaskes.

Du kan kjøpe kullfiltre via serviceverksted som er godkjent av Grundig.

1. Ta ut aluminiumsfilttrene. (Bilde 10)
2. Kullfilteret tas ut ved å dreie flikene mot urviseren og frigjøre filteret. (Bilde 11)
3. Sett i det nye kullfilteret.
4. Sett inn aluminiumsfilttrene.

(Bilde 11)

Luktfilttrene inneholder kull (aktiv karbon).

5 Rengjøring og vedlikehold

De må skiftes ut med ca. seks måneders mellomrom.

Uavhengig av om du bruker et kullfilter eller ikke, skal aluminiumfiltre alltid monteres.

Ikke bruk apparatet uten at aluminiumsfilttrene er på plass. Bruk med kullfilter øker apparatets sugeevne.

5.4 Rengjøring

Særlig er det viktig å rengjøre viften etter steking.

Bruk en fuktig klut med rengjøringsmiddel til å rengjøre utsiden av viften.

Aldri bruk slipende rengjøringsmidler eller skraper til rengjøringen.

Du kan bruke kommersielt tilgjengelige rengjøringsmidler som fettfjerner, osv. ved å følge anvisningene på produktet. For å unngå å skrape opp kroppen i rustfritt stål, bør du tørke i samme retning som børstesporene.

Ikke bruk rengjøringsmidler som inneholder saltsyre, blekemidler eller skuremidler, hvis ikke kan du ødelegge produktets overflate. Bruk en klut med såpevann eller en rengjøringsspray for overflater i rustfritt stål. Fjern beskyttelsesfilmen fra produktet.

Forsiktig!

Du kan skape brann hvis du ikke følger instruksjonene om rengjøring og erstatning av filter for viften din.

• Ta vare på emballasjen produktet ble levert i. Transporter produktet i originalemballasjen, og følg transportanvisningene på emballasjen.

Hvis du ikke har originalemballasjen:

Ikke plasser noen gjenstander på viften.

• Beskytt den ytre overflaten.
• Pakk inn produktet slik at det ikke skades under transport.

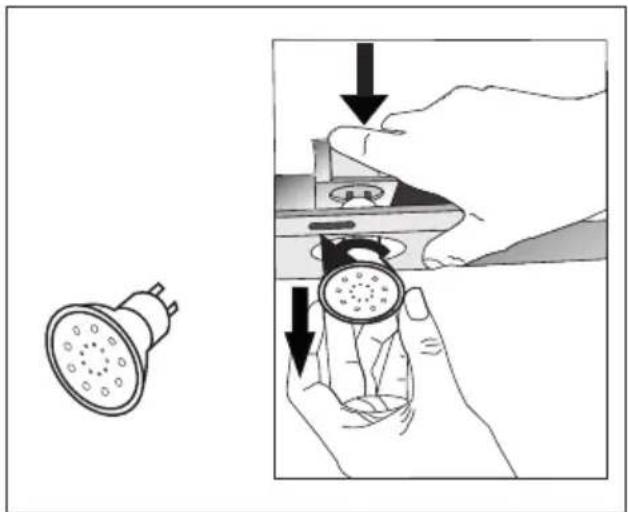

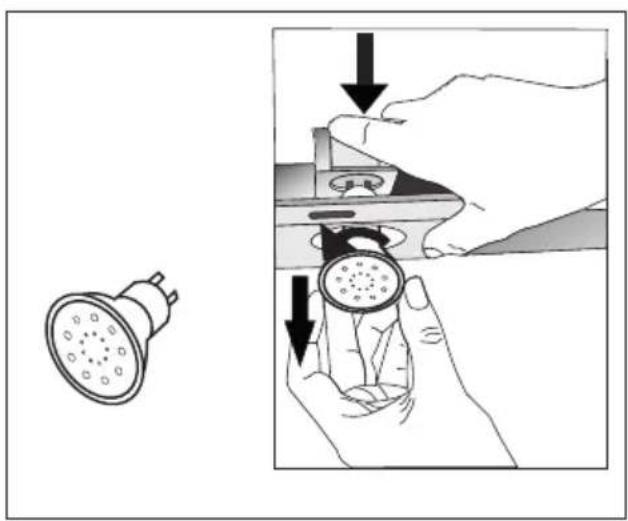

5.5 Utskifting av lyspærene

Koble viften fra nettstrømmen.

Dette apparatet bruker 3 W LED-pærer.

Når du skal skifte LED-pærene, må du trykke pæren ned fra bakre del av pæreholderen for å frigjøre den. Deretter dreier du den en kvart omdreining mot urviseren og tar den ut.

5 Rengjøring og vedlikehold

Ny pære settes inn ved å følge samme prosedyre i motsatt rekkefølge.

Merk:

Du kan kjøpe pærer fra et autorisert serviceverksted.

3 Installasjon av enheten

3 Installasjon av enheten

Nedenfor gis den informasjonen som kreves for forberedelse av installasjonsplassen for flakten.

3 Installasjon av enheten

3 Installasjon av enheten

3 Installasjon av enheten

3 Installasjon av enheten
