BRUKSANVISNING KH 540 METABO

no Original bruksanvisning 46

da Original brugsanvisning 50

P1 =nominell effektforbrukning

P_2 =avgiven effekt

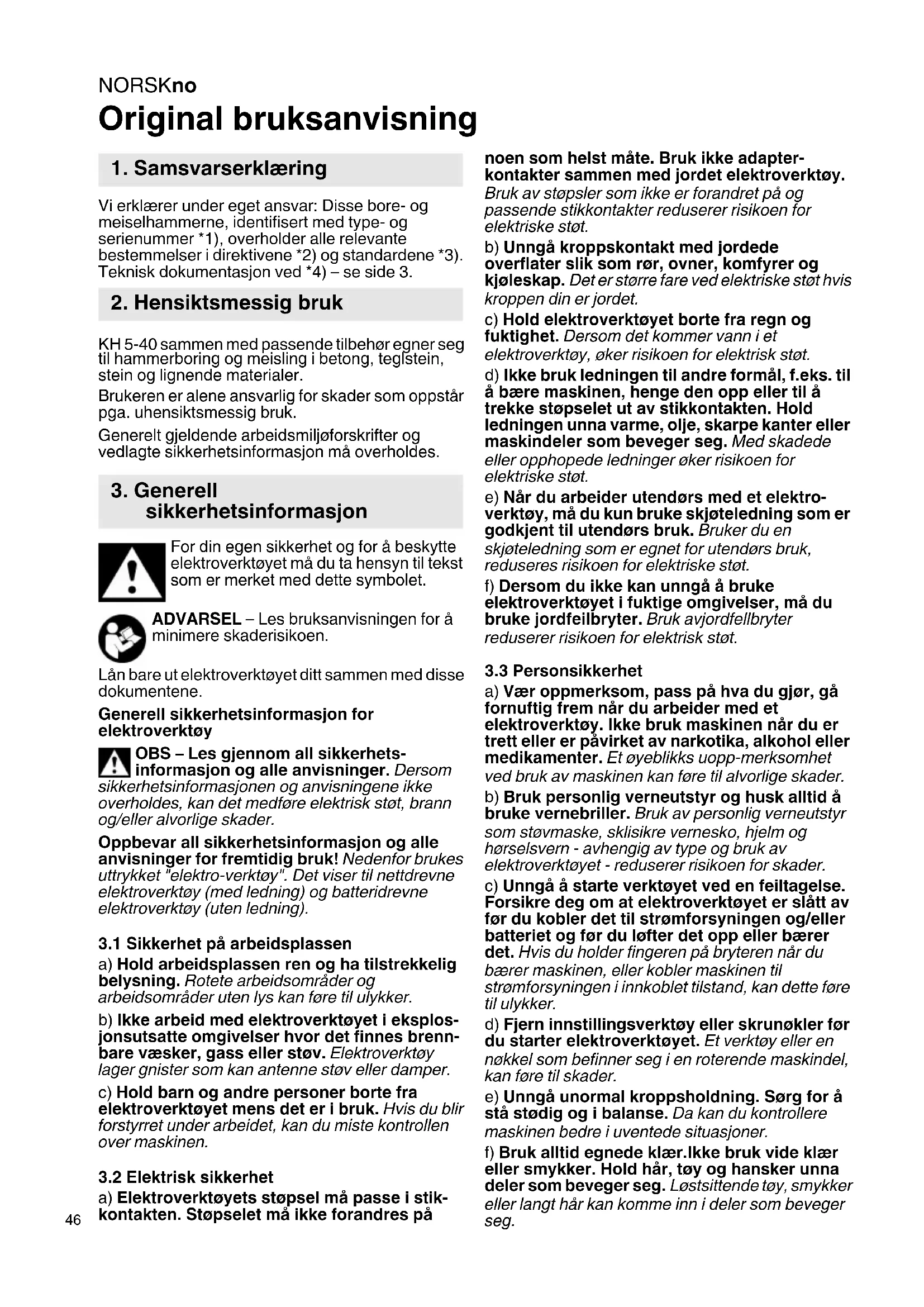

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse bore- og measleshammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelse direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Hensiktsmessig bruk

KH 5-40 sammen med passende tilbehør egner seg til hammerboring og meisling i betong, teglstein, stein og lignende materialer.

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljoforskrifter og vedlagte sikkerhetsinformasjon ma overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte elektroverktoyet ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

Lån bare ut elektronverktøyet ditt sammen medppe dokumentene.

Generell sikkerhetsinformasjon for elektroverktøy

OBS - Les gjennom all sikkerhets-informasjon og alle anvisninger. Ders

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Nedenfor brukes uttrykket "elektro-verktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser hvor det finnes brennbare vasker, gass ell stov. Elektroverktoylager gnister som kan antennene stov ell er damper.
c) Hold barn og andre personer borte fra elektroverktoyet mens det er i bruk. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet

noen som helst mæte. Bruk ikke adapter-kontakter sammen med jordet elektroverktøy.

Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske stav.

b) Unngå kroppskontakt med jordede overflater sik som rør, owner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet borte fra regn og fuktighet. Dersom det kommer vann i et elektroverktoy, øker risikoen for elektrisk stot.
d) Ikke bruk ledningen til andre formal, f.eks. til a bare maskinen, henge den opp eller til a trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter aller maskindeler som beveger seg. Med skadede erler opphopede ledninger øker risikoen for elektriske stat.
e) Nár du arbeider utendørs med et elektroverktóy, ma du kun bruke skjoteledning som er godkjent til utendørs bruk. Bruker du en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.
f) Dersom du ikke kan unngå Å bruke elektroverktøyet i fuktige omgivelser, mA du bruke jordfeilbryter. Bruk avjordfelbryter reduserer risikoen for elektrisk stot.

3.3 Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig fremningar du arbeider med et elektroverktøy. Ikke bruk maskinenningar du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblinkks uopp-merksomhet ved bruk av maskinen kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm og horselsvern - avhengig av type og bruK av elektroverktoyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forsikre deg om at elektroverktøyet er slätt av for du kobler det til stromforsyningen og/eller batteriet og for du løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer maskinen, eller kobler maskinen til stromforsyningen iinnkoblet tilstand, kan dette fore til ulykker.
d) Fjern innstillingsverktoy aller skrunokler focr du starter elektroverktoyet. Et verktoy aller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Unngå unormal kroppsholdning. Sørg for Å stå stødig og i balanse. Da kan du kontrollere maskinen bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hare, toy og hansker unna deler som beveger seg. Lostsittende toy, smykker eller langt hare kan komme inn i deler som beveger seg.

g) Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av stovavsug kan redusere fare som skyldes stov.

3.4 Aktsom handtering og bruk av elektroverktoy

a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktoy med defekt av-/pabryter. Et elektroverktoy som ikke lenger kan slas av eller på, er farlig og på repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du foretar innstlinger pa apparatet, skifter tilbehorsdeler erer setter bort apparatet. Disse tiltakene forhindrer utilsiktet start av elektroverktoyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest,this anvisingene.Elektroverktøy er farlige när de brukes av uerfarne.personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på maskinens funksjon. Setil at defekte deler blir reparertør maskinen tas iBruk. Darylig vedlikeholdte elektroverktøy er arsaken til mange uhell.
f) Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktoyet, tilbehør, innstillingsverktoy osv. i overensstemmelse medppe anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situasjoner.

3.5 Service

a) Elektroverktøyet på bare bli reparert av kvalifiserte fagpersoner som bruker originale resedeler. Da kan du�� sikker på at maskinen fortsett er sikker Å bruke.

4. Spesiell sikkerhetsinformasjon

Bruk horselvern. Ekspondering for stoy kan fore til horselstap.

Bruk stottehandtaket som folger med maskinen. Tap av kontroll kan fore til skader.

Maskinen må holdes i de isolerte gripeflatene när du utfører arbeid der verktøyet kankommen til a treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med

spenningsforende ledning kan sette metalldeler i maskinen under spunning og.fore til elektrisk stot.

Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjoring.

Arbeid bare med riktig monter stottehändtak.

Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Bruk alltid vernebriller, arbeidshansker, stovmaske og vernesko nár du arbeider med elektroverktoyet.

Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved ä trekke i det.

(Verktøyet skal kunne beveiges noen centimeter i aftial retning.)

Ved arbeid over bakkeniva: Kontroller at området nedenfor er tomt.

Ikke ta pa verktoyet uller deleri nærhen av verktoyet umiddelbart etter arbeidet, da det er svert varmt og kan forarsake brannskader pa huden.

Verktøyet må sikres mot forskyving eller á dreies med (f.eks. ved á stramme med tvinger).

Reduserstøvbelastning:

Partikler som oppstar nár maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fodselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstov (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bok), metall, asbest.

Risikoen avhenger av hvor lenge brukeren aller andre personer i nærheten utsettes for belastningen.

Slike partikler pågressive trengeneinnikroppen.

For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.

Folg de rutinene som gjelder for omgang med materialer, personale, bruksomrade og-sted (f.eks. arbeidsvernbestemmelier, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

• unngå à rette partikelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet.

NORSKno

Kontroller for bruk at nettspenningen og nyttfrekvensen på typeskiltet stemmer iens med stromnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrøm pa 30mA .

Bruk kun skjoteledning med minimumstverrsnitt pa 1,5mm^2 . Skjoteledningen ma vare egnet for ytelsen til maskinen (se tekniske data). Vedbru kavelabelrull ma kabelen alltid rulles helt ut.

7.1 Innstilling av dybdeanslaget

Losne vingeskruen (2). Still inn dybdeanslaget pa onsket boredybde (3). Skru til vingeskruen (2) igjen.

7.2 Montere, ta ut verktoy

Rengjør verktøyinnstikkenden for innsettingen og smør med vedlagt spezialfett (som tilbehør: n.r. 6.31800)! Sett bare inn SDS-max-verktøy!

Beskyttelseshetten mot stov (4) forbinderin inntrengning av borestov under drift. Ved etting av verktoyet ma du se til at kyttelesshetten (4) icke skades.

Montere verktoy:

När verktøyet settes inn mä verktøyslåsen (5) holds i fremste posisjon. Drei verktøyet og stikk det inn til det gär i ingrep. Verktøyet Iases.

Kontroller at verktøyet er festet skikkelig ved Ås trekke i det. (Verktøyet skal kinne beveiges centimeter i aktial retning.)

Ta ut verktoyet:

Trekk verktoylasen (5) bakover (a) i pilens retning og ta ut verktfoyet (b). Se side 3.

7.3 Stille inn driftstype og measelposisjon

Unngå skiftebevegelser på maskinen med fastspent meisel.

Innstillingsknappen (6) skal bare brukes nár motoren stär stille.

Posisjon for a dreie meiselen i onsket posisjon.

Stille inn posisjon til meisel: Meiselen kan lases i forskjellige posisjoner.

• Sett inn measelen.
• Innstillingsknappen (6) dreies i mellomposisjon
• Drei meiselen til den er i onsket posisjon.
• Drei innstillingsknappen (6) til posisjonen
  -Drei pa meiselen til den gar i inngrep.

När meiselen er satt inn, skal maskinen utelukkende brukes til measling

7.4 Start og stopp

For a sla pā maskinen trykkes (7) bryteren. For a sla av slipspes (7) bryteren.

8. Rengjøring, vedlikehold

Derfor skal maskinen regelmessig stovsuges aller blases godt ut med torr luft gjennom alle luftapningene. Før dette gjores skal strommen kuttes til maskinene. Bruk vernebrille og stovmaske.

For a skifte beskyttelseshetten (4) skyves verktoglåsen (5) bakover. Beskyttelseshetten gripes tak i og trekkes kraftig av pa skratt fremover. Den nye beskyttelseshetten settes skra pa spindelen og frykkes kraftig pa.

9. Tilbehør

Bruk kun originalt Metabo-tilbehör.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braksanvisningen.

Folg nasjonale forskrifter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal化进程 i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

12. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

P1 =Nominelt effektopptak

P2 =Utgangeffekt

n1 =Hastighet

D1 =Maks. bordiameter i betong med hammerbor

D2 =Maks. bordiameter i betong med hammerborkroner

Smaks =Maksimalt slagtall

W=Enkeltslagenergi

C = Antall measlesposisjoner

m = Vekt uten ledning

Måleverdier iht. EN 60745.

Maskin med beskyttelsesklasse II

Vekselstrøm

Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer).

A Utslippsverdier

Disse verdiene gjor det mulig a ansla

emisjonen til elektroverktoyet og a sammenlikne ulike elektroverktoy. Avhengig av

bruksbetingelsene, tilstanden til maskinen og

verktøyet, kan den faktiske belastningen vaere

hoyere eller lavere. Ta hensyn til arbeidspauser og perioder med minre belastning i vurderingen.

Fastsett sikkerhetstiltak for brukeren på grunn av tilpassevedurderingsverdier, f.eks. organisatoriske tiltak.

Total verdi svingning (vektorsum tre retninger)

formidlet tilsvarende EN 60745:

ah, HD =Svingningsemisjonsverdi (hammerboring i betong)

a_h , Cheq = Svingningsemisjonsverdi (meisling)

K_h,HD/Cheq = Usikkerhet (vibrasjon)

LWA(G) =garantert lydeffektnivå i henhold til 2000/14/EF

Under arbeid kan lydnivæt overskride 80 dB(A).

Bruk hørselsvern!
