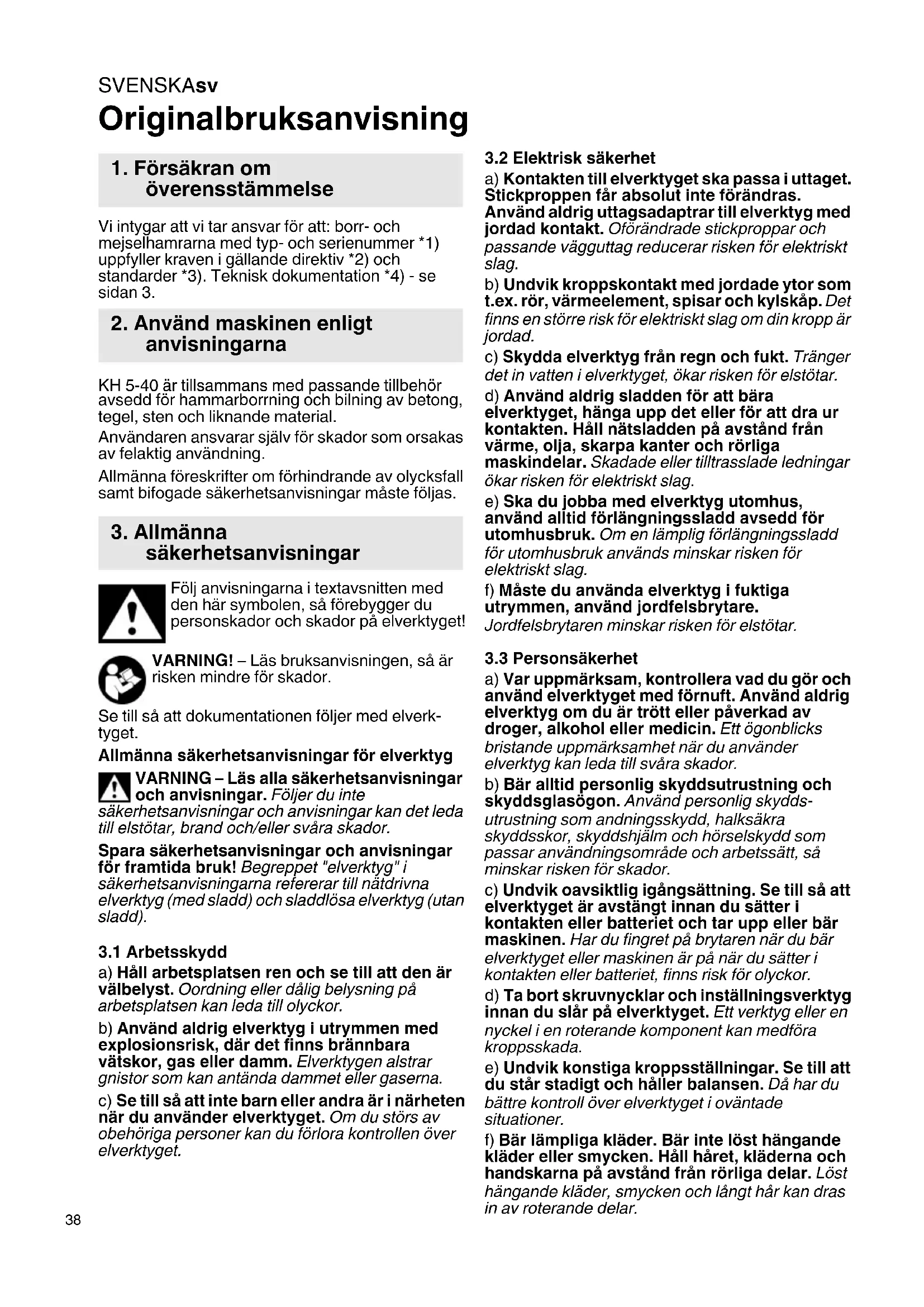

BRUKSANVISNING KH 540 METABO

Vi intygar att vi tar ansvar for att: borr- och mejselhamrarna med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

2. Använd maskinen/GLigt anvisiningarna

KH 5-40 ar tillsammans med passande tillbehör avseddd for hammarborrning och bilning av betong, tegel, sten och liknande material.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om forhindrande av olycksfall samt bifogade sakerhetsanvisningar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisiningarna i textavsnitten med den hare symbolen, sa forebygger du personskador och skador pa elverktyget!

WARNING! - Läs bruksanvisingen, söä riksen minde for skador.

Se till sà att dokumentationen foljer med elverktyget.

Allmanna sakerhetsanvisningar for elverktyg

WARNING - Läs alla sakerhetsanvisningar och anvisiningar. Foljer du inte

sakerhetsanvisningar och anvisningar kan det leda till elstotar, brand och/eller svara skador.

Spara sakerhetsanvisiningar och anvisiningar for framtida bruk! Begreppet "elverktyg" i

sakerhetsanvisingarna refererar till natdrvna elverktyg (med sladd) och sladdlosa elverktyg (utan sladd).

3.1 Arbetskydd

a) Håll arbetsplatsen ren och se till att den ävalbelyst. Oordning eller dålig belsnng paARBetsplatsen kan leda till olyckor.
b) Använd aldrig elverktyg i utrymmen med explosionsrisk, där det finns brännbara vātskor, gas aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Se till sä att inte barn aller andra ar i narheten\ när du använder elverktyget. Om du störs av\ obehöriga personer kan du förlora kontrollen over\ elverktyget.

3.2 Elektrisk sakerhet

a) Kontakten till elverktyget sca passa i uttaget. Stickproppen fär absolut inte forändras. Använd aldrig uttagsadaptrar till elverktyg med jordad kontakt. Oförändrade stickproppar och passande vagguttag reducerar risken För elektriskt slag.
b) Undvik kroppskontakt med jordade ytor som t.ex. rör, varmeelement, spasar och kylskap. Det finns en större risik För elektriskt slag om din kropp ar jordad.
c) Skydda elverktyg fran regn och fukt. Tranger det in vatten i elverktyget, okar risken for elstotar.
d) Använd aldrig sladden für att bara elverktyget, Höhe upp det aller für att dra ur kontakten. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken für elektriskt slag.
e) Ska du jobba med elverktyg utomhus, använd alltid forlängningssladd avsedd für utomhusbruk. Om en lamplig forlängningssladd für utomhusbruk används minskar risken für elektriskt slag.
f) Maste du anvanda elverktyg i fuktiga utrymmen, anvand jordfelsbrytare.

Jordfelsbrytaren minskar risken for elstotar.

3.3 Personsakerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd aldrig elverktyg om du ar trött eller paverkad av droger, alkohol ell er medicin. Ett ögonblicks bristande uppmärksamhet när du använder elverktyg kan leda till svåra skador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använd personlig skyddsutrustning som andningskydd, halksakra skyddsskor, skyddshjalm och horselskydd som passar användningsomrade och arbetssatt, sä minskar risken for skador.
c) Undvik oavsiktlig igangsattning. Se till sa att elverktyget ar avstangt innan du satter i kontakten erer batteriet och tar upp erler bär maskinen. Har du fingret pa brytaren nar du bar elverktyget erer maskinen ar pa nar du satter i kontakten erer batteriet, finns risk for olyckor.
d) Ta bort skruvnycklar och inställningsverktyg innan du slar pa elverktyget. Ett verktyg aller en nyckel i en roterande component kan medfora kroppsskada.
e) Undvik konstiga kroppsstellningar. Se till att du stär stadigt och häller balansen. Då har du bättre kontroll over elverktyget i ovändade situationer.
f) Bär lämpiga kläder. Bär inte lost hangande kläder aller smycken. Håll haret, kläderna och handskarna på avstand frän rörliga delar. Lõst hangande kläder, smycken och langt harekan dras in av roterande delar.

g) Gär det att ansluta dammutsug och -uppsamling, se till sà att de ar anslutna och anslutna pa ratt satt. Anvander du dammutsug, kan du minska risken med damm.

3.4 Hantera och använda elverktyg på rätt sätt

a) Überbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in uller ur ar farligt och maste repareras.
c) Dra ur kontakten ell er ta ur batteriet innan du gör inställninger, byter tillbehör erler lagger undan maskinen. Pá sa vis undviker du att elverktyget gar igang av misstag.
d) Forvara elverktygen oåtkomliga for barn. Den som inte kan maskinen eller som inte LAST anvisningarna ska heller inte anvanda maskinen. Elverktygen ar farliga om de används av oerfarna personer.
e) Sköt elverktygen noggrant. Kontrollera att de rörlga delarna fungerar som de sca och inte kärvar och kontrollera att inga delar ár sönder eller sö skadade att det paverkar elverktygets Funktion negativ. Reparera skadade delar innan du anvander maskinen. Många olyckor orsakas av)dålgt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggarkommen inte sällett i klam och gár lättare att styra.
g) Använd elverktyg, tillbehör, verktyg osv. enligt anvisingarna. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedeandamalsenligt satt kan farliga situationer uppsta.

3.5 Service

a) Låt bara behörig elektriker reparera elverktyget med originalreservdilar. Då kan du lita på att maskinen ar saker att använda.

4. Särskilda sakerhetsanvisningar

Använd hörskyydd. Buller kan ge hörskador.

Använd de stödhandtag som medfoljer maskinen. Du kan skada dig om du tappar kontrollen über maskinen.

Håll maskinen i de isolerade greppen nar du jobbar med verktyg som kan komma i kontakt med dolda elledninger erller den egna sladden.

Kontakt med strömforande ledning kan
spanningsätta maskinens metalldilar, sä att du fär
en stöt.

Dra alltid ur kontakten fore installing, omriggning, underhall aller rengoring.

Arbeta enbart med ratt monterat extrahandtag.

Häll dārfor alltid maskinen i handtagen med bàda händerna, stå stadigt och koncentrera dig på arbetet.

Använd alltid skyddsglasögon, arbetshandskar, andningsskydd och kraftiga skor när du arbetar med elverktyget!

Kontrollera att det inte finns nagra el-, vatten-, ell gasledninger pa det stalle som sca bearbetas (anvand t.ex. en metalldetektor).

Arbeta endast med korrekt anbringade verktyg. Kontrollera att verktyget ar ratt insatt genom att dra i det. (Verktyget ska kunna rora sig nagra centimeter axiellt.)

Vid arbeiten ovanfor markniva: Kontrollera att omraret under ar fritt.

Ror aldrig insatsverktyget aller nagra delar i dess narhet omedelbart afterett arbete eftersom de kan vara mycket varma och ge brannskador.

Dra alltid bort anslutningsledningen bakat fran maskinen.

Se till att arbetsstycket inte kan forskjutas eller dras med (t.ex. genom att det spansns fast det med skruvtvingar).

Minska belastning genom damm:

Partiklar som uppSTAR vid arbeten medenna maskin, kan innehalla cancerframkallande amnen erer amnen som orsakar allergiska reaktioner, andningsbesvar, missbildninger och andra fortplantningsstorninger. Exempel pa sadana amnen: Bly (i blyhaltig farg), mineraliskt damm (imursten, betong ellr liknande.), tillsatser for trabehandling (kromat, traskyddsmedel), vissa tratyper (som ek- eller bokdamm), metall, mursten. Risken beror pa hur langre anvandaren erler personer som befinner sig i narheten exponeras for dessa amnen.

Dessa partiklar fär inte hamna i din kropp.
Beakta böjlande anvisningar for att minska risken:
Se till att arbetsplatsen har god ventilation och att du bar lamplig skyddsutrustning, t.ex. andningsmask som filtrerar mikroskopiska partiklar.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallshantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Till speciella arbetsuppgifter ske man anvanda lampliga tillbehör. Pá sá satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

Minska dammbelastningen genom att vidta foljande atgärder:

• Rikta inte partiklarna frän maskinen eller maskinens fränluftsflöde mot dig själv, mot personer i narheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj für god ventilation på arbetsplatsen och dammsug für att hälla rent. Sopning aller luftbläsning kan góra sa att damm virvlas upp.

SVENSKAsv

• Dammsug eller tvatta skyddsklader. Kläder skä inte blasas, slås eller borstas rena.

5. Översikt

Se sidan 2.

1 Stödhandtag
2 Vingskruv (for att stalla in djupanslaget) *
3 Djupanslag *
4 Dammskyddskapa
5 Verktygslås
6 Vred
7 Strömbrytare
8 Handtag

• beroende på utforande

6. Färe användning

Kontrolera Forst att spanningen och

frekvensen pa markskylten stammer overens

med nätstrommen och nätfrekvensen du ska använda.

Förkoppla alltiden jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Om en forlängningskabel används måste den ha entvärsnittsarea på minst 1,5 mm².

Förlangningskabel mäste vara anpassad till maskinens effektforbrukning (se tekiska data). Om du anvander sladdvinda maste sladden rullas ut helt och hallet.

6.1 Montera stödhandtaget

Använd alltid det medfoljande stödhandtaget (1) für din egen sakerhets skull.

Oppna klamringen genom att vrida stodhandtaget (1) at vänster. Stodhandtaget gär att lasa i vilken vindel du vill. Dra at stodhandtaget ordentlich.

7. Användning

7.1 Justering av anslagsstopp

Lossa vingskruven (2). Ställ in djupanslaget (3) på det borrdjup du vill ha. Dra at vingskruven (2) igen.

7.2 Anbringa, ta bort verktyg

Rengör verktygets insticksände innan du använder verktyget och smörj in änden med specialfett som ingár i leveransen (som hör: Beställningsnr. 6.31800)! Använd endas yg av typen SDS-max!

Med dammskyddskapan (4) hindras
brordamm fran att trangga in under drift. När
kyget tas i bruk maste man vara varsam sa at
mskyddskapan (4) inte tillfogas skada.

Satta in ett verktyg:

När du använder verktyget ser du till att verktygslåset (5) ar i det främsta laget. Vrid verktyget och for in det tills det hakar fast. Verktyget lases.

Kontrollera att verktyget ar ratt insatt genome att dra i det. (Verktyget ska kunna rora sig a centimeter axielt.)

Borttagning av verktyget:

Dra chucklåsningen (5) bakat i pilens riktning (a) och ta bort verktyget (b). Se sidan 3.

7.3 Inställning av driftsätt och mejselposition

Forsok att inte hava med maskinen nar mejseln sitter i.

Motorn skasta still nardu anvander vaxelvaljaren (6).

Välj det driftsatt du vill ha genom att vrida på vredet (6).

Borrhammare

Mejsling

Läge)darmejselnkanvridas till onskad position.

Ställ in/mejselpositionen:Mejseln kan lásas i olika positioner.

• Satt in mejseln.
  Vrid brytaren (6) till mellanlaget.
  Vrid mejseln tills den ar i det lage du vill ha den.
  Vrid vredet (6) till lage
  Vrid mejseln tills den snapper fast.

Med mejsel insatt i maskinen fär den uteslutande användas i driftsatt Mejsling T

7.4 Start och stopp

Du slar pā maskinen genom att trycka pa strömbrytaren (7). Du slar av genom att släppa strömbrytaren (7).

8. Rengöring, underhäll

Sug upp eller blås ut damm med torr luft frän ventilationsöppningarna på verktyget grundligt och med jämna mellanrum. Koppla Först elverktyget frän strömmen och bär skyddsglasogon och andningsmask.

Om man patraffar en skadad dammskyddskapa (4) maste den omedelbart bytas ut.

När dammskyddskåapan behöver bytas ut (4) skjuter man verktygsläsen (5) bakat. Fatta tag i dammskyddskåapan och dra av den snett framåt. Placera den nya dammskyddskåapan snett paspindeln och tryck fast ordentlich.

9. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.

Reparation av elverktyg fár endast utforas av behörig elektriker!

Metabo-elerktyg som behöver repareras skaskickas till din Metabo-Äterförsäljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

11. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjänta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inte uttjänta elverktyg i hushállssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag sca uttjanta elverktyg kallsorteras for miljovanlig atervinning.

12. Tekniska data

Förklaringar till uppgifterna finns på sid. 3. Förbehäll for tekniiskaändringar.

n1 =varvtil vid tomgang

D1 =max. borrdiameter i betong med hammarborr

D2 =max. borddiameter i betong med hammarborrkrona

Smax = maximal slagfrekvens

W =energi vid enskilt slag

C=antal mejselpositioner

m =vikt atan sladd

Mätvärdena ár uppmätta enligt EN 60745.

Maskinen har skyddsklass II

Vaxelstrom

Tekniska data ovan tar även hansiyn till toleranserna (motsvarande respektive gällande standard).

Utslappsvarden

Dessa varden medger en bedomning av elverktygets utslapp smt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, elverktygets skick och hur verktygen anvands kan de faktiska vardena vara hogre eller lagre. Rakna även med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsatgärder for användaren, t.ex. organisatoriska atgärder.

Total vibrationsvärde (vektorsumma i tre riktningar)
räknas fram enligt EN 60745:

ah, HD =vibrationsemissionsvärde (hammarbörning i betong)

ah, Cheq = vibrationsemissionsvärde (mejsling)

K_h,HD / Cheq = onoggrannhet (vibrationer)

Typisk A-värderad bullerniva:

LpA = ljudtrycksniva

LwA =ljudeffektnivä

K_pA, K_WA = onoggrannhet

Mätvärdena ar uppmätta enligt EN 60745.

L_WA(M) =uppmaI Ijudeffektniva enligt 2000/14/EG

L_WA(G) =garanteradljudeffektnivæenligt 2000/14/ EG

Vid arbete kan ljudnivan överskrida 80 dB(A).

Använd hörskyydd!
