BRUGSANVISNING KH 540 METABO

Byt ut skadade aller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

3.1 Sikkerhet på arbeitsplassen

a) Elektroverktøyets stopsel m'a passer i stikkontakten. Stopselet m'a ikke forandres pa

Kontroller at det ikke finnes strøm-, vann-ller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Tilkoblingskabelen ma alltid ledes bakover og bort fra maskinen.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Bruk kun tilbehör som er egnet for spesielt arbeid.
Da hindrer du at partiklene havner i omgivelsene.

• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller børst dem.

5. Oversikt

Se side 2.

1 Stottehändtak
2 Vingeskrue (for innstilling av dybdeanslaget) *
3 Anslag for boredybde *
4 Beskyttseshette mot stov
5 Verktoylas
6 Innstillingsknapp
7 Bryterknapp
8 Handtak

*modellavhengig

6. Før bruk

Ved à drie på innstillingsknappen (6) kan du velge onsket driftsmodus.

Hammerboring

Meisling

En skadet beskyttelseshette (4) må skiftes ut øyeblinkelig.

Det komplette tilbehørsprogrammet finner du pa www.metabo.com eller i katalogen.

10. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Du kan laste ned resveredelslicer fra www.metabo.com.

11. Miljøvern

Typiske A-veide lydnivær:

LpA = Lydtrykkniva

Lw = Lydeffektniva

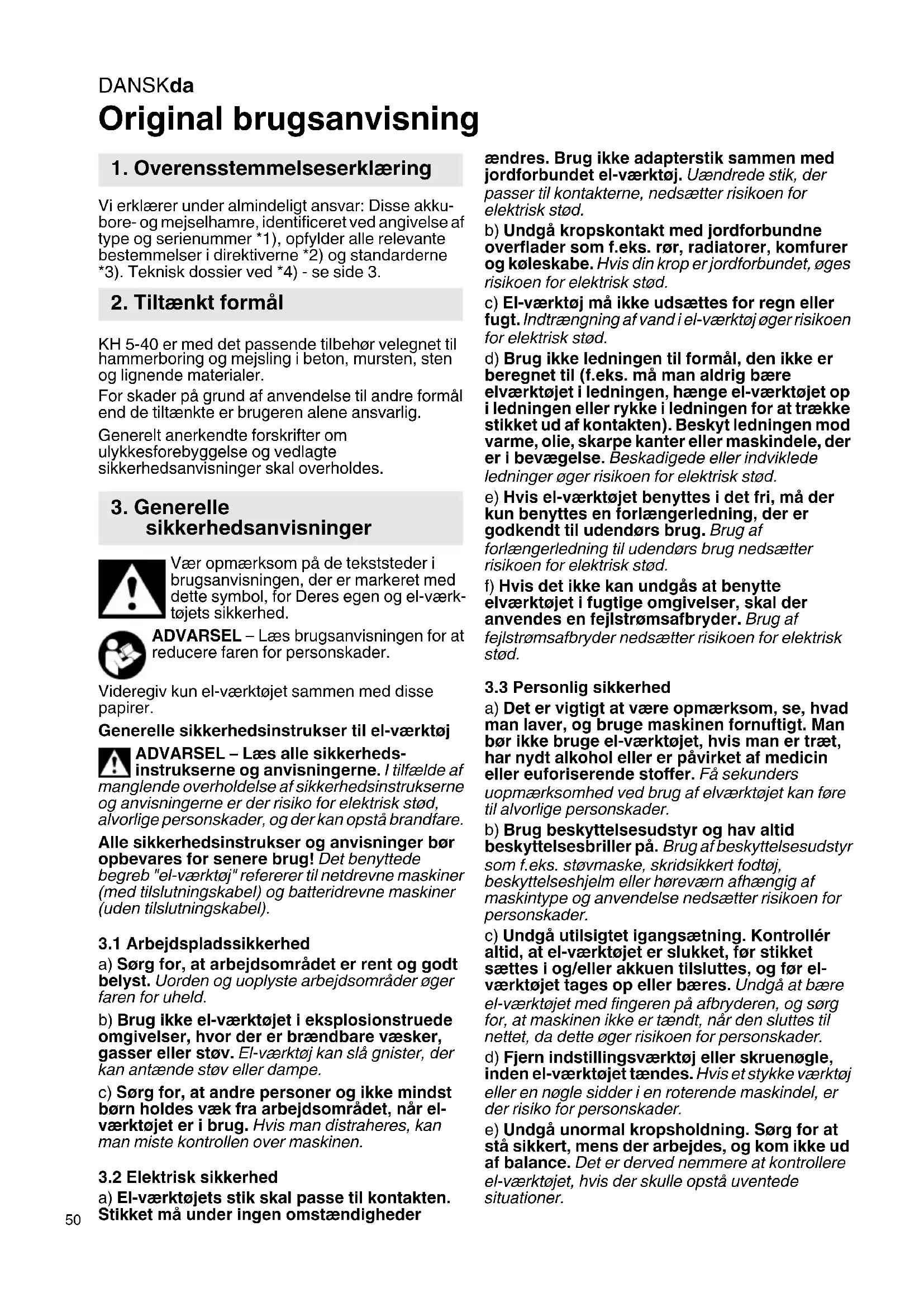

Vi erklærer under alminderigt ansvar: Disse akkubore- og mejselhamre, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Tiltaenk tformål

KH 5-40 er med det passende tilbehør velegnet til hammerboring og mejsling i beton, mursten, sten og lignende materialer.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder i brugsanvisingen, der er markeret med dette symbol, for Deres egen og el-varktojets sikkerhed.

ADVARSEL - Laes brugsanvisingen for at reducere faren for personskader.

Videregiv kun el-vaerktojet sammen medppepirer.

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL - Læs alle sikkerheds-instrukserne og anvisingerne. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisingerne er der risiko for elektrisk stød, alvorlige personskader, og der kan opstå brandfare.

Alle sikkerhedinstrukser og anvisninger bør opbevares for senere brug! Det benyttede begreb "el-værktøj" refererer til netdrevne maskiner (med tilslutningskabel) og batteridrevne maskiner (uden tilslutningskabel).

3.1 Arbejdspladssikkerhed

a) Sorg for, at arbejdsomradyet er rent og godt belyst. Uorden og uoplyste arbejdsomrader oger faren for uheld.
b) Brug ici el-værktøj i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser aller stov. El-værktøj kan slå gnister, der kan antaende stov eller dampe.
c) Sorg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, nar elværktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

3.2 Elektrisk sikkerhed

a) El-værktjets stik skal passer til kontakten. Stikket ma under ingen omstændigheder

aendres. Brug ikke adapterstik sammen med jord forbundet el-vektoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) El-vaerktoj ma ikke udsættes for regn eller fugt. Indtraengning af vand i el-vaerktoj øger risikoen for elektrisk stød.
d) Brug/DDie ledgingen til formal, den icke er beregnet til (f.eks. ma man aldrig bare elvarktojet i ledgingen, hange el-varktojet op i ledgingen ellrkyke i ledgingen for at trakke stikket ud af kontakten). Beskyt ledgingen mod varme, olie, skarpe kanter eller maskindele, der er i bevgelse. Beskadigede eller indviklede ledninger oger risikoen for elektrisk stod.
e) Hvis el-værktøj benyttes i det fri, mA der kun benyttes en forlængerledning, der er godkendt til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at benytte elværktøjet i fugtige omgivelser, skal der anwendes en fejlstromsaftbryder. Brug af fejlstromsaftbryder nedsætter risikoen for elektrisk stød.

3.3 Personlig sikkerhed

a) Det er vigtigt at vare opmaerkso, se, hvad man laver, og bruge maskinen fornuftigt. Man bør不解 bruge el-værktoget, hvis man er træt, har nydt alkohol ell er pavirket af medicin eller euforiserende stoffer. Få sekunders uopmaerksohemed ved brug af elværktoget kan fore til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af beskyttelsesudstyr som f.eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm ellr horeværn afhengig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilisigtig angangsætning. Kontroller altid, at el-værktøj er slukket, for stikket sættes i og/eller akkuen tilsluttes, og for el-værktøj tages op eller bæres. Undgå at böre el-værktøj med fingeren på afbryderen, og sorg for, at maskinen ikke erændt, nar den sluttes til nettet, da dette øger risikoen for personskader.
d) Fjern indstillingsværktøj aller skruenøgle, inden el-værktøj tændes. Hvis et stykke værktøj erler en nøgle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå unnormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstoj. Undgå lõse beklaedningsgenstande eller smykker. Hold här, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i lolestiddende tøj, smykker aller langt här.
g) Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af stovudsgnning nedsætter risikoen for personskader som ffolge af stov.

3.4 Omhyggelig omgang med og brug af elværktog

a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke en maskine, hvis afbryder er defect. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørdsdele, eller maskinen lægges væk. Disse sikkerhedsforanstaltninger forbinder utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktoj semen for boRs rækkevidde. Lad aldrig personer, der ici er fortrolige med maskinen ell er ici har gennemlaest disse instrukser, benytte maskinen. El-værktoj er farligt, hvis det benyttes af ukyndige personer.
e) El-værktøj bør vedligeholds omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækkekket eller beskadiget, säledes at elværktøjets Funktion pärvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner.
f) Sorg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at fore.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsoftholdene og det arbejde, der kal udfores. I tilfaelde af anvendelse af værktojet til formal, som ligger uden for det fastsatte anvendelsesomrade, kan der opsta farlige situationer.

3.5 Service

a) Sorg for, at el-varktojet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale resedede. Dermed sikres storst mulig maskinsikkerhed.

4. Særlige sikkerhedsanvisninger

Brug horeværn. Stojpavirkning kan fore til horetab.

Brug de ekstra grep, som folver med maskinen. Mistes kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, narr der udfores arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsforende ledning kan ogsa gore maskinens metaldele spændingsforende og fere til elektrisk stød.

Træk stikket ud af stikdansen, for maskinen indstilles, omstilles, vedligeholds eller rengores.

Der mä kun arbejdes det ekstra greb, som skal vare sat korrekt pa.

Hold altid fast i maskinen med begge hænder i de tertil beregnede grep, sorg for at stä stabilt, og arbejd koncentreret.

Brug altid beskyttelsessbriller, arbejdshandsker, stovmaske og kraftige sko under arbejdet med elværktoget!

Kontroller, at deriks er strom-, vand- eller gasledninger pa det sted, som skal bearejdes (f.eks. ved hjaelp af en metaldetektor).

Der mä kun arbejdes med korrekt isat værktøj. Træk i værktøjet for at kontrollere, om det sidder korrekt. (Værktøjet skal kinne bevæges et par centimeter i aftial retning.)

Hvis der arbejdes over jorden, skal det kontrolleres, at det underliggende omrade er frit.

Rør ikke ved indsatsværktøjet eller dele iærheden af indsatsværktøjet umiddelbart after arbejdet, dappe kan vare meget varme og forårsage hudforbrændinger.

Før altid tilslutningsledningen bagom maskinen.

Hvis et ekstra grep er beskadiget aller revnet, skal det udskiftes. Maskinen mä ikke anvendes med et defekt ekstra grep.

Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger).

Reducering af stovbelastning:

Partikler, der opstär, när man arbejder med\ denne maskine, kan indeholde stoffer, der kan\ forårsage kræft, allergiske reaktioner,\ luftvejssygdomme, födselsdefekter eller,anden\ reproduktiv skade. Nogle eksempler på disse\ stoffer er: bly (i blyholdig maling), mineralsk stov (fra\ mursten, betonblokke osv.), til sætningsstoffer til\ træbehandling (kromat, træbeskyttelsesimidler),\ visse typer af træ (som ege- og bøgestov), metaller,\ asbest.

Risikoen afhænger af, hvørlauge brugeren eller personer, der befinder sig i nærheden, udsættes for belastningen.

Partiklerne ma ikke optages af kroppen. Til reducering af belastningen medppe stoffer: Sorg for god ventilation af arbejdspladsen og brug egnet beskyttelsessudstyr som f.eks. Åndedrætsmasker, der er i stand til at filtrere demikroskopisk sma partikler.

DANSKda

Overhold de gaeldende retningslinjer for materiel, personale, anvendelsestilfaelde og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.

Brug egnet tilbehør til specielt arbejde. Således när færre partikler ukontrolleret ud i miljøet.

Anvend en egnet stovudsgnning.

Stovbelastningen kan reduceres på falgende manners:

• Ret/DDke partikler, der kOMmer ud, og maskinens udluftningsstrom mod dig selv eller personer, der befindser sig i nærheden, ellr pa aflejret stv.
• Anvend et udsugningsanlaeg og/eller en luftrenser.
• Sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning aller blaesning hvirvler stovet op.
• Stovsg erler vask beskytelsestj. Undgau dublaesning, bankning ell berstning.

5. Oversigt

Se side 2.

1 Ekstra greb
2 Vingeskrue (til indstilling af boredybdeanslaget) *
3 Boredybdeanslag
4 Stovbeskyttelseskappe
5 Værktogslås
6 Betjeningsknap
7 Afbryder
8 Handtag

• afhaengig af udstyr

6. Ibrugtagning

För du tager maskinen i brug, skal du kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra din strømforsyning.

Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.

Brug kun forlengerkabler med et minimumstvearsnit pa 1,5 mm². Forlengerkablerne skal passage til maskinens optagne effekt (jf. Tekniske data). Hvis der anvendes en kabelrulle, skal kabinet altid rulles helt ud.

6.1 Montering af det ekstra greb

Afsikkerhedsmaesigearsagerskaldet medfolgende ekstra greb (1) altid anvendes.

Løsn klemringen ved at dreje det ekstra grep (1) mod venstre. Det ekstra grep kan anbringes i den ønskede winkel. Stram det ekstra grep godt til.

7. Anvendelse

7.1 Indstilling af dybstop

Løsn vingeskruen (2). Indstil boreydbyeanslaget (3) til den ønskede boreydbye. Spænd vingeskruen (2)igen.

7.2 Isætning og aftagning af værktøj

Rens værktjets indstiksende, for det saettes i, og smør det med den medfolgende specialfedit (som tilbehør: bestill.nr. 6.31800)! Der mA kun anvendes SDS-max værktj!

Isaetning af værktoj:

Ved indsættelse af værktøjet skal man holde værktogslåsen (5) i den forrente indstilling. Drei værktøjet, og stik det ind, indtil det gär i hak. Værktøjet lases.

Træk i værktøjet for at kontrollere, om det sidder korrekt. (Værktøjet skal kinne bevæges et par centimeter i aktial retning.)

Fjernelse af værktog:

Træk værktogslasen (5) bagud i pilens retning (a), og tag værktoget af (b). Se side 3.

7.3 Indstilling af modus og mejslens position

Undgå loftebevægelser med maskinen, nar mejslen er sat i.

Drej kun betjeningsknappen (6), nar motoren er stär stille.

Ved at dreje på betjeningsknappen (6) kan den ønskede modus indstilles.

Hammerboring

Mejsling

N Stilling for at kunne dreje mejslen til den onskede position.

Indstilling af mejslens position: Mejslen kan fastlases i forskellige positoner.

• Saet mejslen i.
• Drej betjeningsknappen (6) til midterstillingen.
• Drej mejslen, indtil den er i den onskede position.
• Drej betjeningsknappen (6) hen pa T
  -Drejmejslen,sadengarihak.

Nár mejslen anvendes, mā maskinen kun drives i modusen mejsling

7.4 Til-/frakobling

For at taende maskinen, skal afbryderen (7) trykkes. For at slukke maskinen, skal afbryderen (7) slips.

Stovsug el-værktøj regelmæssigt, ofte og grundigt gennem alle ventilationsabninger erller blæs dem ud med tør luft. Afbryd el-værktøj

forinden fra energiforsyningen og brug herved beskyttelsesbriller og stovmaske.

En beskadiget stovbeskyttelseskappe (4) skal omgäende udskiftes.

For at udskifte stovbeskyttelseshætten (4) skal værktjslåsen (5) skubbes bagud. Hold fast i stovbeskyttelseskappen og træk den kraftigt opad af. Sæt den nye stovbeskyttelseskappe pa skrå pa spindlen og tryk den kraftigt på.

9. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvisning.

Det komplette tilbehørsprogram vindes på www.metabo.com eller i kataloget.

10. Reparation

Reparationer på el-veerktøj mA kun foretages af faguddannede elektrikere!

Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktøj. Adresser vindes på www.metabo.com.

11. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af

elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

12. Tekniske data

Forklaringer til oplysningerne på side 3.

Forbeholdt aendringer som ffolge af tekniske aendringer.

P1 =nominal optagen effekt

P2 =afgiven effekt

n1 =tomgangshastighed

D1 =maks. bore diameter i beton med hammerbor

D2 =maks. bore diameter i beton med hammerborekroner

S_ = maks.slagtal

W=enkeltslagenergi

C=antalmejselpositioner

m = vægt.uden netkabel

Disse værdier gør det muligt at bestemme elværktøjets emissioner ogSAMmenligneforskellige el-værktjojer med hinanden. Alt after el-værktojets ellers indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vere hjere eller lavere. Tag ogsa hjo de forarbeitdpauser og perioder med lav belastning. Traf de nodvendige beskyttelsessforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.

Samlet vibration (vektorsum af 3 retninger)

Typiske A-vaegtede lydniveauer:

LpA =lydtryksniveau

LwA =lydeffektniveaua

K_OA, K_WA = usikkerhed

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!
