Produkttype	Trådløs hammerbor
Merke	Black & Decker
Modell	BDCH188
Kategori	Slagbor / hammer
Nominell spenning	18 V DC
Tomgangshastighet	0-400 / 0-1350 min⁻¹ (2 hastigheter)
Maks. dreiemoment	17 / 38 Nm
Chuckkapasitet	10 mm (nøkkelløs)
Maks. borekapasitet	Stål: 10 mm, Tre: 25 mm, Murverk: 10 mm
Vekt	1,4 kg (uten batteri)
Batteri	Li-Ion 1,5 / 2,0 / 4,0 Ah (avhengig av modell)
Lader	100-240 V AC eller 230 V AC, utgang 8-20 V DC / 18 V DC
Omtrentlig ladetid	1 til 5 timer avhengig av batteri og lader
Støynivå	Trykk: 87,4 dB(A), Effekt: 98,4 dB(A)
Vibrasjon (hammerboring)	9,4 m/s² (usikkerhet K=1,5 m/s²)
Vibrasjon (metallboring)	0,8 m/s² (usikkerhet K=1,5 m/s²)
Vibrasjon (skruing)	0,5 m/s² (usikkerhet K=1,5 m/s²)
Hovedfunksjoner	Boring, skruing, slagboring (hammer), dreiemomentvelger, reversibel rotasjonsretning
Vedlikehold og rengjøring	Rengjør ventilasjonsspalter med en myk børste; rengjør motorrommet med en fuktig klut; ikke bruk løsemidler
Sikkerhet	Dobbel isolasjon, sikkerhetsstopp (knapp i midten), ekstra håndtak inkludert, hørselsvern anbefales
Reservedeler og reparerbarhet	Ingen deler som kan repareres av brukeren; kontakt en autorisert Black & Decker-reparatør
Generell informasjon	Hjemmebruk; 24 måneders garanti; resirkulering ved slutten av levetiden via WEEE

Ofte stilte spørsmål - BDCH188 BLACK & DECKER

Hvordan bytter jeg bor eller bits?

Sett frem/bak-knappen i midten for å låse verktøyet. Åpne den selvlåsende chucksen ved å vri frontdelen mens du holder bakdelen. Sett inn borstangen, og stram chucksen godt.

Hvordan lader jeg batteriet?

Sett batteriet inn i laderen ved å justere det riktig. Koble laderen til strømnettet. Indikatoren blinker under lading og forblir på når ladingen er fullført. Ladingen varer fra 1 til 5 timer avhengig av batterimodell.

Hvilken modus skal jeg velge for å bore i tre?

Still ringen på boreposisjon (borsymbol). Bruk andre hastighet (velger fremover) for tre. Påfør lett og rett trykk.

Hvordan borer jeg i murverk?

Still ringen på boreposisjon med slag (hammersymbol). Bytt til andre hastighet. Bruk et bor med hardmetallspiss. Bruk hørselsvern da støyen er høy.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at omgivelsestemperaturen er mellom 10 °C og 40 °C. Hvis batteriet er for varmt eller for kaldt, vil laderen vente til det når riktig temperatur. Hvis problemet vedvarer, kontakt en autorisert reparatør.

Hvordan reverserer jeg rotasjonsretningen?

Bruk frem/bak-knappen plassert over avtrekkeren. Skyv den til venstre for rotasjon fremover (med klokken) og til høyre for rotasjon bakover (mot klokken). Sett den i midten for å låse verktøyet.

Hvilket tiltrekkingsmoment skal jeg bruke for skruing?

Start med laveste innstilling på ringen. Skru inn en testskrue. Hvis utløsningen skjer for tidlig, øk innstillingen gradvis til ønsket tiltrekking oppnås.

Hvordan rengjør jeg verktøyet?

Fjern batteriet før rengjøring. Bruk en myk børste til å rengjøre ventilasjonsspalter. Tørk av huset med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte produkter.

Hva er garantien på enheten?

Black & Decker gir 24 måneders garanti fra kjøpsdato mot material- eller produksjonsfeil. Oppbevar kjøpsbeviset. Garantien dekker ikke kommersiell bruk, uaktsomhet eller uautoriserte reparasjoner.

Hvordan resirkulerer jeg produktet ved slutten av levetiden?

Ikke kast verktøyet eller batteriet sammen med husholdningsavfall. Lever dem på et WEEE-innsamlingssted eller hos en autorisert Black & Decker-reparatør. Batteriet må resirkuleres separat.

BRUKSANVISNING BDCH188 BLACK & DECKER

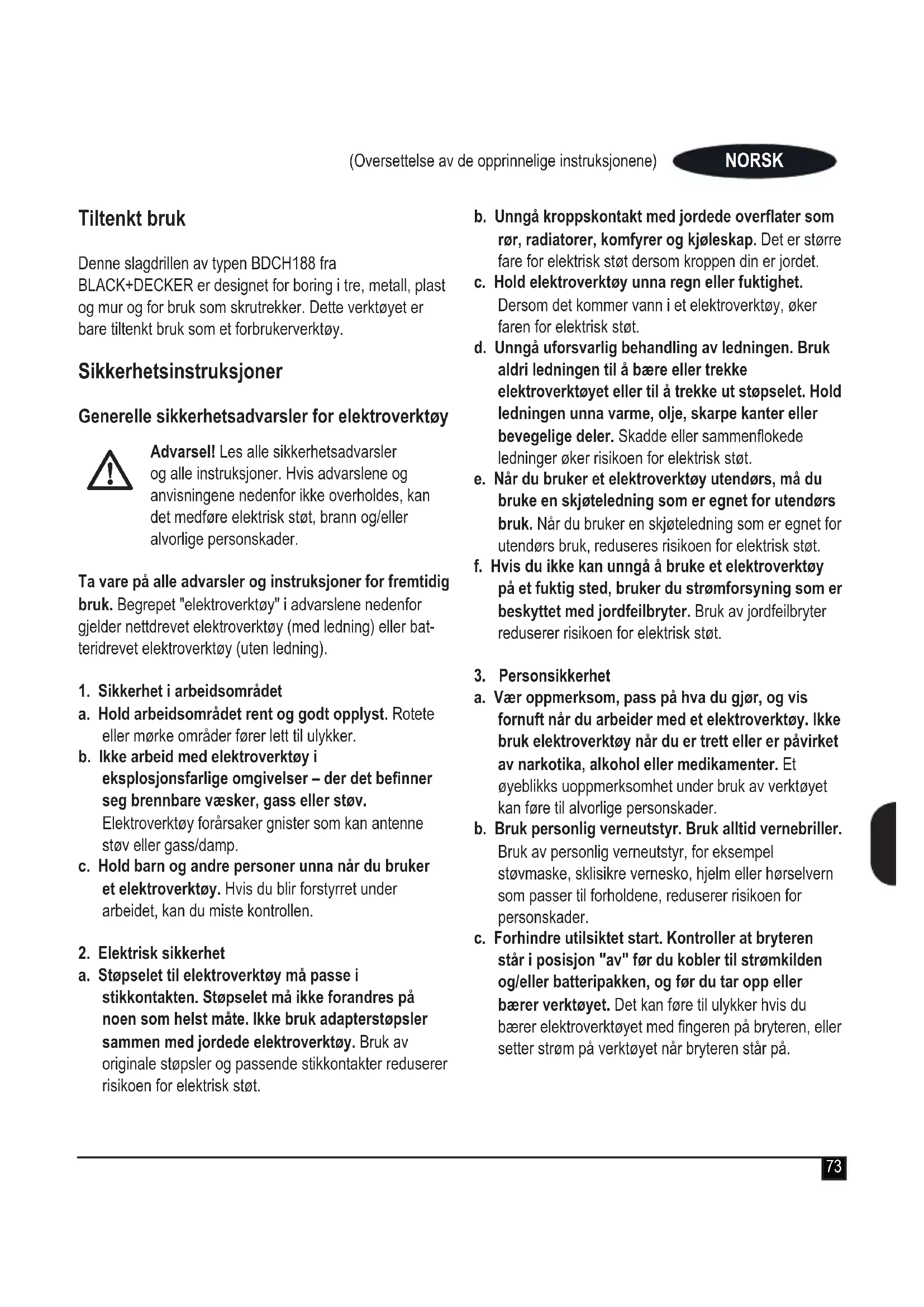

Denne slagdrillen av typen BDCH188 fra
BLACK+DECKER er designet for boring i tre, metall, plast
og mur og for bruk som skrutrekker. Dette verktøyet er
bare tiltenkt bruk som et forbrukerverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktoy

Advarel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisingene nedenfor ikke overholds, kan det medføre elektrisk støt, brann og/eller alvorlige persorskader.

Ta varé på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsomradyet
   a. Hold arbeidsomraret rent og godt opplyst. Rotete ellermrke omrader forerlett til ulykker.
   b. Ikke arbeid med elektroverktoy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare vasker, gass erler stov. Elektroverktoy forarsaker gnister som kan anteenne stov erler gass/damp.
   c. Hold barn og andre personer unna nár du bruker et elektroverktøy. Hvis du blir forstyret under arbeidet, kan du miste kontrollen.

2. Elektrisk sikkerhet

a. Stöpselet til elektroverktøy违法犯罪 a. Stopslet til elektroverktøy违法犯罪 Stopset alke forandres pao noen som helst mæte. Ikke bruk adapterstopsler sammen med jordede elektroverktøy. Bruk av originale stopsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet.
c. Hold elektroverktøy unna regn erller fuktighet.
Dersom detkommen vann i et elektroverktøy, øker faren for elektrisk støt.
d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til Å bære eller trekke elektroverktøyet eller til Å trekke ut stopselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenflokede ledninger øker risikoen for elektrisk støt.
e. Nár du bruker et elektroverktóy utendørs, ma du bruke en skjøteledning som er egnet for utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
f. Hvis du ikke kan unngå Å bruke et elektroverktøy på et fuktig sted, bruker du stromforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan fore til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel stovmaske, sklisikre vernesko, hjelm eller horselvern som passer til forholdene, reduserer risikoen for personskader.
c. Forhindre utilsiktet start. Kontroller at bryteren stared i posisjon "av" for du kobler til strømkilden og/eller batteripakken, og for du tar opp erler bærer verktoyet. Det kan fore til ulykker hvis du bærer elektroverktoyet med fingeren pa bryteren, ellsetter strøm pa verktoyet när bryteren stared pa.

NORSK

d. Fjern eventuelle innstillingsverktøy aller skruverktøy før du slar på elektroverktøyet. Et skruverktøy aller en nokkel som fortsatt er festet til en roterende del av elektroverktøyet, kan.fore til personskade.
e. Ikke strekk deg for langt.Pass pa at du alltid har sikkert fotfeste og god balanse.Da kan du kontrollere elektroverktoyet bedre i uventede situasjoner.
f. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hær, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt harekan bli sittende fast i bevegelige deler.
g. Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa riktig mate. Bruk av stovoppsamling kan redusere farer i forbindelse med stov.
4. Bruk og behandling av elektroverktøy
a. Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy for bruksområdet. Med et passende elektroverktøy arbeider du bedre og sikrere med den farten det er beregnet for.
b. Ikke bruk elektroverktøyet hvis du ikke kan SLA det på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og ma repareres.
c. Trekk stopselet ut av stikkontakten og/eller koble fra batteripakken pa elektroverktoyet for du utforer innstillinger, bytter tilbehør erler legger elektroverktoyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktoyet.
d. Elektroverktøy som ikke er i bruk, på oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest这部分 braksanvisningen. Elektroverktøy er farlige när de brukes av uerfarne personer.

e. Sorg for vedlikehold av elektroverktoy. Undersok om bevegelige deler er feiljustert aller blokkert, om deler er skadet, og om det er andre forhold som kan pavisre elektroverktoyets funksjon. Hvis elektroverktoyet er skadet, ma det repareres for bruk. Darlig vedlikeholdt elektroverktoy er arsaken til mange ulykker.
f. Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe egger setter seg ikke sa ofte fast og er lettere à fère.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn det som er angitt, kan fore til farlige situasjoner.

1. Bruk og stell av batteriverktøyet

a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesifisert. En lader som er egnet til en type batteripakke, kan fere til brannrisiko nár den brukes med en annen batteripakke.
b. Bruk elektroverktøy bare med spesifikt angitte batteripakker. Bruk av andre batteripakker kan.fore til fare for persorskader og brann.
c. När batteripakken ikke er i bruk, på du oppbevare den atskilt fra andere metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan apprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan före til forbrenning eller brann.
d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå Åkommen i kontakt med væsken. Dersom du ved et uhellkommen ikontakt med væsken, ma du skylle med vann. Far du batterivæske i øynene, ma du i tillegg oppsoke lege. Væske som lekker fra batteriet, kan forårsake irritasjoner erler forbrenninger.

1. Service

a. Elektroverktoy skal alltid repareres av kualifisert personell og kun med originale resedederer. Dette sikrer at elektroverktoyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktoy

Advarsell Ytterligere sikkerhetsadvarsler for skrutrekkere og skruverktoy med slag

Bruk horselvern nár du bruker skruverktoy med slag. Eksponering for stoy kan.fore til nedsatt horsel.
Bruk hjelpehandtak som følger ned verktøyet. Tap av kontroll kan føre til personskade.
Hold elektroverktøyet i de isolerte handtakene nár du utfører et arbeid der skjærtilbehoret kankommen ikontakt med skjulte ledninger..Hvis skjærtilbehoret kommer ikontakt med en strømforende ledning, kan eksponerte metalldeler pa verktøyet blistrømforende, noe som kan fore til at brukeren fär elektrisk stot.
Hold elektroverktøyet i de isolerte grepene nár du utfører arbeid der festeanordningen kankommen ikontakt med skjulte ledninger.. Hvis festeanordninger kommt ikontakt med en strømforende ledning, kan frittligende metalldeler på verktøyet bli stromforende, ogBrukeren kan f' elektrisk stot.
Bruk klemmer aller andre practiske metoder for a spenne fast og stotte arbeidsstykket pa en stabil plattform. Hvis arbeidsstykket holdes med handen eller inn mot kroppen, vil det vare ustabilt, noe som lett kan fore til at du mister kontrollen.
Du ma aldri bruke meisletilbehør i rotasjonsmodus. Tilbehoret vil sette seg fast i materialet og dreie drillen.
För du borer i vegger, gulv eller tak, ma du kontrollere plasseringen av kabler og rør.
Unngå Åkommen i berøring med spissen på et bor rett etter boring, da den kan vare varm.
Beregnet bruk er beskrevet i/DDnne handboken. Bruk av tilbehørller utføring av oppgaver som ikke er anbefalt for verktoyet i/DDnne handboken, kan medfore fare for personskade og/eller skade pa eiendom.

Andre persons sikkerhet

Det er/DDke meningen at dette produktet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige ell mentale evner, ellr som mangler erfaring og kunnskap, med minre de har fatt oppfogling ell instruksjon nar det gjelder braken av produktet, fra en person som er ansvarlig for deres sikkerhet.
Barn skal vare under tilsyn sa du er sikker pa at de\ inke leker med verktoyet.

Andre risikoer

När verktøyet brukes, kan det oppsta ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bl forårsaket av feil bruk, langvarig bruk osv.

Selse de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenvaerende risikoer ici unngas. Disse omfatter:

Personskader som forarsakes av beroring av en roterende/bevegelig del.
Personskader som forarsakes av at en del, et blad ell er tilbehør endres.
Personskader som forarsakes av langvarig bruk av et verktoy. Nár du bruker et verktoy i lange perioder, ma du sorge for a ta regelmessige pauser.
Svekket horsel.
Helsefarer som forarsakes av innanding av stov som dannes nár du bruker verktoyet (eksempel: arbeid med tre, spesielt eik, bok og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt malt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til Å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan øgsa brukes til en forelpig vurdering av ekspondering.

Advarsell Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktoyet kan avvike fra den oppgitte verdien avhengig av maten verktoyet blir brukt pa. Vibrasjonsnivaet kan oke over nivaet som er oppgitt.

NORSK

När det vurderes vibrasjonsekponering for avgjore hvilke sikkerhetstiltak som kreves ifolge 2002/44/EF, for a beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, när vibrasjonsekponeringen anslås, tas hensyn til de faktiske braksforholdene og maten verktøyet blir brukt på. Dette inkluderer Å ta hensyn til alle deler av brukssyklusen, for eksempel när verktøyet er avslätt, när det går på tomgang og när utløseren er trykket inn.

Merking pa verktoyet

BLACK+DECKER-laderen skal bare brukes til a lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og fere til personskade og materiell skade.
Prov aldri á lade ikke-oppladbare batterier.
Skift ut defekte ledninger umiddelbart.
Ikke utsett laderen for vann.
Ikke apne laderen.
Ikke stikk gjenstander eller fingre ned i laderen.

Laderen er bare beregnet for bruk innendors.

Lesdennehandbokenforbruk.

Elektrisk sikkerhet

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Prov aldri á skifte ut laderen med et vanlig nettstopsel.

Hvis strømledningen blir skadet, ma den byttes av produsenten eller et autorisert BLACK+DECKER-servicesenter for a unngå fare.

Funksjoner

Dette verktøyet har noen av eller alle følgende egenskaper.

1. Bryter for variabel hastighet
2. Glidebryter for fremover/bakover
3. Modusvelger/momentjusteringsmansjett
4. Chuck
5. Hastighetsvelger
6. Bitholder

Figur A (ikke inkludert, selges separat)

Advarsel! Fjern batteriet fra verktoyet fom montering.

Sette inn og ta ut batteriet (figur B)

Nár du skal sette inn batteriet (7), mA du holde det pa linje med kontakten pa verktøyet. Skyv batteriet inn i kontakten til det klikker pa plass.
Nár du skal ta ut batteriet, trykker du pa utløserknappen (10) og trekker samtidig batteriet ut av kontakten.

Sette pa og ta av bor uller skrutrekkerbit

Dette verktøyet er utstyrt med en chuck uten nøkkel, noesom gjør det,enkelt a bytte bor og bits

Lás verktóyet ved a sette glidebryteren for fremover/ bakover (2) i mdtstillingen.
- Āpne chucken (4) ved à drie den fremre delen med den ene händen mens du holder den bakre delen med den andre.
Sett bitskaftet inn i chucken, og stram chucken godt. Dette verktøyet leveres med en dobbel skrutrekkerbit i bitholderen (6).
Nár du skal ta ut skrutrekkerbiten fra bitholderen, Iøfter du biten ut av fordypningen.
Nár du skal oppbevare skrutrekkerbiten, skyver du den bestem inn i holderen.

Bruk

Advarsel! La verktøyet arbeide i sin egen hastighet. Det ma ikke overbelastes.

Advarsell F or du borer i vegger, gulv ellertak, ma du kontrotlere plasseringen av kabler og ror.

Ladning av batteriet (figur A)

Batteriet må lades før forste gang det brukes, og hvergang det ikke longer gir nok strøm til oppgaver somtidigere ble utfør uten problemer. Batteriet kan bli varmtunder lading.Dette er normalt og innebærer ikke feil.

Advarsell: Ikke lad batteriet hvis temperaturen i omgivelsene er under 10^ aller over 40^ . Anbefalt ladetemperatur: ca. 24^ .

Lad utladede batterier innen 1 uke. Batterienes levetid vil bl mye mindre hvis de oppbevares utladet.

La batteriet vaere i laderen

Laderen og batteripakken kan forbli tilkoblet med lysende lampe i ubegrenset tid. Laderen holder batteripakken klar og fulladet.

Velge rotasjonsretning (figur C)

For boring og stramming av skruer brukes rotasjon fremover (med klokken). For lösning av skruer erler fjern-ing av bor som sitter fast, brukes rotasjon bakover (mot klokken).

Nár du skal velge rotasjon fremover, skyver du glidebryteren (2) for fremover/bakover til venstre.
Nár du skal velge rotasjon bakover, skyver du glidebryteren til høyre.
Nár du skal lase verktøyet, setter du glidebryteren for fremover/bakover i midtstillingen.

Velge bruksmodus ellermoment (figur D)

Dette verktøyet er utstyrt med en mansjett for a velge bruksmodus og stille inn moment for a skru til skruer. Store skruer og arbeidsstykker i harde materialer krever hoyere momert er sma skruer og arbeidsstykker med blote materialer. Mansjetten har et bredt utvalg av innstilling som passer til ulike braksomrader.

For boring i tre, metall og plast setter du mansjetten (3) i boreposisjonen ved a plassere symbolet pa linje med merket.
Ved bruk som skrutrekker settes mansjetten i onsket stilling. Hvis du ikke vet hvø som er riktig innstilling enna, går du frem sik:

Sett mansjetten (3) i stillingen for laveste moment.
Stram til den første skruen.

NORSK

Hvis koblingen lager en klikkelyd før du oppnär onsket resultat, oker du mansjettinnstillingen og fortsetter Å stramme skruen. Gjenta til du nár korrekt innstilling. Bruk davon innstillingen for de gjenværende skruene.

Bore imur (figur Dog E)

For boring i mur setter du mansjetten (3) i slagboringsposisjonen ved a plassere symbolet pa linje med merket.
Skyv hastighetsvelgeren (5) mot forsiden av verktoyet (2. gir).

Hastighetsvelger (figur E)

For boring i stal og for bruk som skrutrekker skyver du hastighetsvelgeren (5) mot baksiden av verktoyet (1. gir).
For boring i andre materialer enn stal skyver du hastighetsvelgeren (5) mot forsiden av verktoyet (2. gir).

Boring/skrutrekking

Velg rotasjon fremover eller bakover med glidebry-teren for fremover/bakover (2).
Trykk pa bryteren (1) for a sla verktoyet pa. Hastigheten til verktoyet avhenger av hvor langt inn du trykker bryteren.
Slipp bryteren for a sla verktoyet av.

Råd for optimal bruk

Boring

Benytt alltid lett trykk i rett linje med boret.
Like før boret bryter gjennom pa den andre sider av arbeidsstykket, reduserer du trykkep va rktoyet.
Bruk et trestykke pa baksiden av arbeidsstykker som kan bl splintret.
Bruk spissbor nár du borer hull med stor diameter i tre.
Bruk HSS-bor nár du borer i metall.
Bruk murbor nár du borer i blot mur.
Bruk et smoremiddel nár du borer i metall bortsett fra stopejern og messing.

Lag en fordypning med en dormidt i hullet som skal bores, for a oke noyaktigheten.

Bruk som skrutrekker

Bruk alltid riktig type og størrelse av skrutrekkerbit.
Hvis skruer er vanskelige a stramme, prover du a bruke litt flytende vaskemiddel aller sape som smoremiddel.
Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen.

Vedlikehold

BLACK+DECKER-verktøyet ditt er konstruert for a vare i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for a fungere som det skal til enhver tid.

Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.

Rengjørventilasjonsapningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut.
Rengjør motorhuset jevlig med en faktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjørings-midler.
- Apne chucken regelmessig, og bank på den for Å fjerne eventuelt støv fra innsiden.

Miljo

Separat avfallshändtering. Detteprodukteråkke kastesammen med vanlig husholdning-savfall.

Gjenbruk av resirkulerte materialer bidrar til redusert miljforurensing og reduserer behovet for rmaterialer.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved Å kontakte din lokale BLACK+DECKER-avdeling på adressen som er oppgitt i dette.Handboken. En oversikt over autoriserte BLACK+DECKER-serviceverkstededer og alle opplysninger om ettersalgsservice og kontakter er ochå tilgjengelig på Internett: www.2helpU.com

Batterier

Det er ingen deler inni som brukere skal behave.

På slutten av produits levetid skal hele produit leveres tilbake til servicestedet eller til et lokalt gjenvinningsanlegg sik at batteriet kan resirkuleres. Ikke kast produitenet sammen med husholdningsavfallet.

Tekniske data

		BDCH188 (H1)
Spenning V	DC	18
Hastighet uten	Min-1	0-400/0-1350
belastning
Maks. dreiemoment Nm 17/38
Kapasitet for chuck mm 10
Maks. borekapasitet
Stål/træ/mur mm 10/25/10
Vekt kg 1.4

Lader 905902** Type 2 905998** Type 1
Inngangsspenning V	AC	100-240 230
Utgangsspenning V	DC	8-20 18
Strøm mA	400 1
Omtrentlig ladetid	Timer	3 - 5 1 - 5

Batteri		BL1518	BL2018	BL4018
Spenning	VDC	18	18	18
Kapasitet	Ah	1.5	2.0	4.0
Type Li-ON Li-Ion Li-Ion

Lydtrykknivá mål'ti henhold til EN 60745:

Lydtrykk (LpA) 87.4 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (LWA) 98.4 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 60745:

Slagboring i betong (ah,HD) 9.4 m/s2, usikkerhet (K) 1.5 m/s2

Boring i metall (ah,D) 0.8 m/s2, usikkerhet (K) 1.5 m/s2

Bruk som skrutrekker uten slag (a) 0.5 m/s2, usikkerhet (K) 1.5 m/s2

EF-samsvarserklaring

MASKINDIREKTIV

BDCH188-Slagbor

Black & Decker erklærer at disse produktene som er beskrevet under «Tekniske data», er i samsvar med: 2006/42/EF, EN 60745-1, EN 60745-2-1

Disse produitene ergså i samsvar med direktiv 2004/108/EF (til 19/04/2016), 2014/30/EU (fra 20/04/2016) og 2011/65/EU. Hvis du onsker mer informasjon, kan du kontakte Black & Decker på adressen nedenfor uller se baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir davon erklæringen pa vegne av Black & Decker.

R. Laverick

Engineering Manager

Hvis et Black & Decker-produkt gär i stykker på grunn av material- og/eller fabrikasjonsfeit eller har mangler i forhold til spesifikasjonene innen 24 maneder fra kjøpet, patar Black & Decker seg Å skifte ut defekte deler, reparereprodukter som har vært utsatt for alminnelig slitasje, eller bytte ut slikeprodukter med minst mulig vanskelighet for kunden, medindre:

Produktet har vaert brukt i yrkes-/naeringsvirksomhet ell er til utleie.
Produktet har vaert utsatt for feilaktig bruk eller davon vedlikehold.
Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
Andre enn autoriserte serviceverksteder aller Black & Deckers serviceteknikere har forsok a reparere produitet.

For a ta garantien i bruk ma du vise kjopskvittering til forhandleren ell er til et autorisert serviceverksted. Du kan finne ut hvor narmeste autorisierte serviceverksted er, ved a kontakte din lokale Black & Decker-avdeling pa adressen som er oppgitt i dette handboken. En oversikt over autorisierte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er ogsa tilgengelig på Internett: www.2helpU.com

Besok vart webomrade www.blackanddecker.no for a registriere dtt nye BLACK+DECKER-product og for a holde deg oppdatert om nye Produkter og spezialtilbud. Du finner mer informasjon om BLACK+DECKER og produktutvalget vart pa www.blackanddecker.no.

Tilsigtet brug

Elektricitet og sikkerhed

Gode răd til optimal drug

Boring

EU-overensstemmelseserklæring

MASKINDIREKTIV

BDCH188 - hammerbor

Black & Decker erklærer, atprodukterne beskrevet under "Tekniske data" er i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-1
