BDCH188 - Marteau BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur sans fil
Marque	Black & Decker
Modèle	BDCH188
Catégorie	Perceuse à percussion / marteau
Tension nominale	18 V DC
Vitesse à vide	0-400 / 0-1350 min⁻¹ (2 vitesses)
Couple max.	17 / 38 Nm
Capacité du mandrin	10 mm (sans clé)
Capacité de perçage max.	Acier : 10 mm, Bois : 25 mm, Maçonnerie : 10 mm
Poids	1,4 kg (sans batterie)
Batterie	Li-Ion 1,5 / 2,0 / 4,0 Ah (selon modèle)
Chargeur	100-240 V AC ou 230 V AC, sortie 8-20 V DC / 18 V DC
Temps de charge approx.	1 à 5 heures selon batterie et chargeur
Niveau sonore	Pression : 87,4 dB(A), Puissance : 98,4 dB(A)
Vibration (perçage marteau)	9,4 m/s² (incertitude K=1,5 m/s²)
Vibration (perçage métal)	0,8 m/s² (incertitude K=1,5 m/s²)
Vibration (vissage)	0,5 m/s² (incertitude K=1,5 m/s²)
Fonctions principales	Perçage, vissage, perçage à percussion (marteau), sélecteur de couple, sens de rotation réversible
Entretien et nettoyage	Nettoyer les fentes de ventilation avec une brosse souple ; nettoyer le compartiment moteur avec un chiffon humide ; ne pas utiliser de solvants
Sécurité	Double isolation, arrêt de sécurité (bouton au centre), poignée auxiliaire incluse, protection auditive recommandée
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un réparateur agréé Black & Decker
Informations générales	Usage domestique ; garantie 24 mois ; recyclage en fin de vie via DEEE

FOIRE AUX QUESTIONS - BDCH188 BLACK & DECKER

Comment changer le foret ou l'embout ?

Placez le bouton avant/arrière au centre pour verrouiller l'outil. Ouvrez le mandrin auto-serrant en tournant la partie avant tout en maintenant la partie arrière. Insérez la tige du foret, puis serrez fermement le mandrin.

Comment charger la batterie ?

Insérez la batterie dans le chargeur en l'alignant correctement. Branchez le chargeur sur secteur. Le témoin clignote pendant la charge et reste allumé une fois la charge terminée. La charge dure de 1 à 5 heures selon le modèle de batterie.

Quel mode choisir pour percer du bois ?

Réglez le collier sur la position de perçage (symbole de foret). Utilisez la deuxième vitesse (sélecteur vers l'avant) pour le bois. Appliquez une pression légère et droite.

Comment percer dans la maçonnerie ?

Réglez le collier sur la position de perçage avec percussion (symbole marteau). Passez en deuxième vitesse. Utilisez un foret à pointe carbure. Portez une protection auditive car le bruit est élevé.

Que faire si la batterie ne se charge pas ?

Vérifiez que la température ambiante est entre 10°C et 40°C. Si la batterie est trop chaude ou trop froide, le chargeur attendra qu'elle atteigne la bonne température. Si le problème persiste, contactez un réparateur agréé.

Comment inverser le sens de rotation ?

Utilisez le bouton avant/arrière situé au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation avant (sens horaire) et vers la droite pour la rotation arrière (sens anti-horaire). Placez-le au centre pour verrouiller l'outil.

Quel couple de serrage utiliser pour visser ?

Commencez par le réglage le plus bas sur le collier. Vissez une vis d'essai. Si le déclenchement se produit trop tôt, augmentez progressivement le réglage jusqu'à obtenir le serrage souhaité.

Comment nettoyer l'outil ?

Retirez la batterie avant tout nettoyage. Utilisez une brosse souple pour nettoyer les fentes de ventilation. Essuyez le boîtier avec un chiffon humide. N'utilisez pas de produits abrasifs ou à base de solvant.

Quelle est la garantie de l'appareil ?

Black & Decker offre une garantie de 24 mois à compter de la date d'achat contre les défauts de matériaux ou de fabrication. Conservez la preuve d'achat. La garantie ne couvre pas l'usage commercial, la négligence ou les réparations non autorisées.

Comment recycler le produit en fin de vie ?

Ne jetez pas l'outil ou la batterie avec les déchets ménagers. Déposez-les dans un point de collecte DEEE ou chez un réparateur agréé Black & Decker. La batterie doit être recyclée séparément.

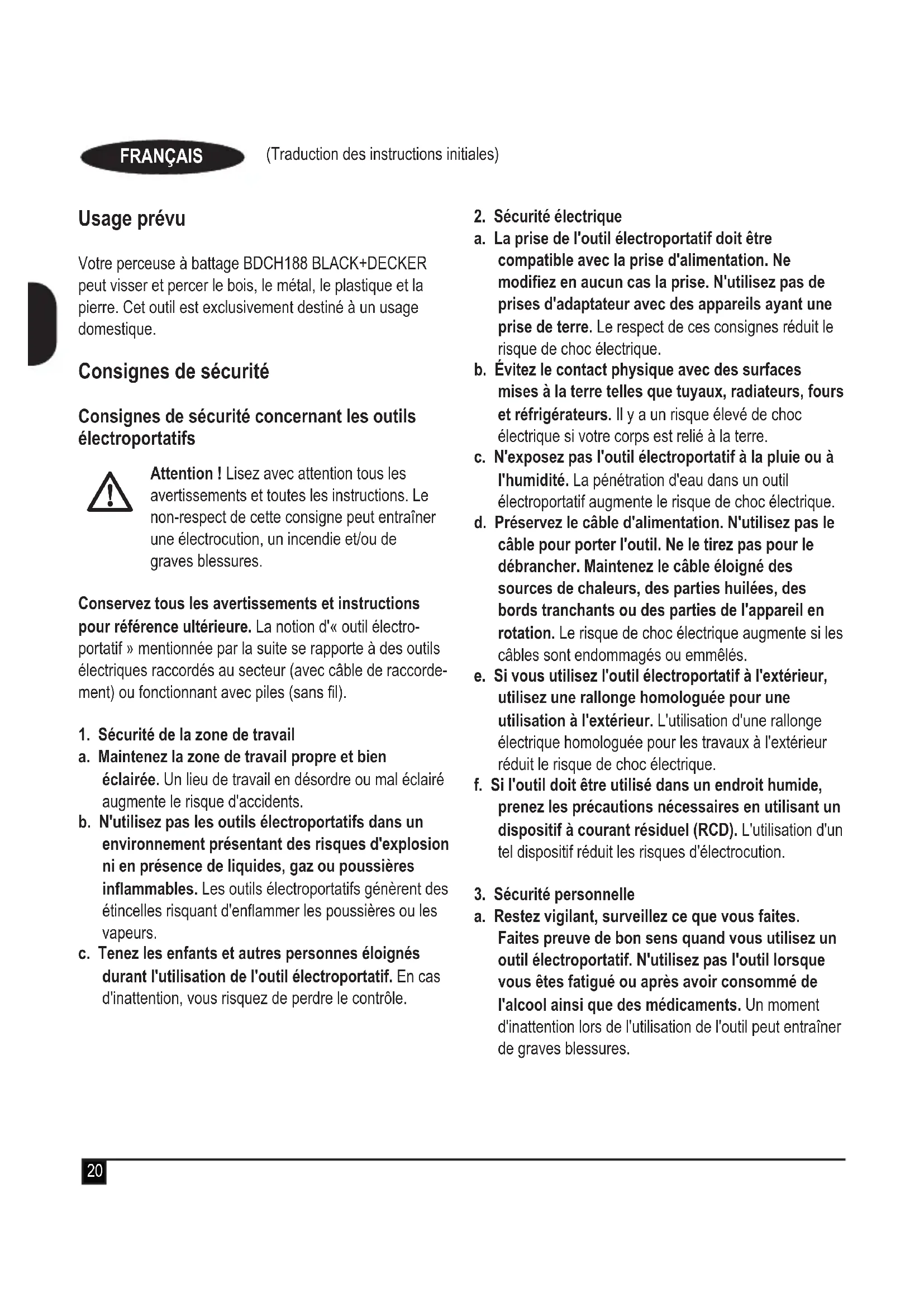

MODE D'EMPLOI BDCH188 BLACK & DECKER

Votre perceuse à battage BDCH188 BLACK+DECKER peut visser et percer le bois, le métal, le plastique et la pierre. Cet outil est exclusivement destiné à un usage domestique.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conserve tous les avertissements et instructions pour reference ultérieure. La notion d'« outil electropotatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) ou fonctionnant avec piles (sans fil).

1. Sécurité de la zone de travail
   a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
   b. N'utilise pas les outils electroportatifs dans un environnement presentant des risques d'explosion ni en presence de liquides, gaz ou poussieres inflammables. Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.
   c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention, vous risquez de perdre le contrôle.

2. Sécurité électrique

a. La prise de l'outil electroportatif doit être compatible avec la prise d'alimentation. Ne modifies enaucun cas la prise.N'utilise pas de prises d'adaptateur avec des appeareils ayant une prise de terre. Le respect de ces consignes reduit le risque de chic electrique.
b. Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de chocolélectrique si votre corps est relié à la terre.
c. N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil electroportatif augmente le risque de chocolélectrique.
d. Préserve le cable d'alimentation. N'utilise pas le cable pour porter l'outil. Ne le tirez pas pour le débrancher. Maintenez le cable éloigné des sources de chaleur, des parties huiliées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de chocolélectrique augmente si les cables sont endommages ou emmèlés.
e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologuée pour une utilisation à l'extérieur. L'utilisation d'une rallonge électrique homologuée pour les travaux à l'extérieur réduit le risque de chic electrique.
f. Si l'outil doit être utilisé dans un endroit humide, prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L'utilisation d'un tel dispositif réduit les risques d'électrocution.

1. Sécurité personnelle

a. Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon sens quand vous utilisez un outil electroportatif. N'utilisez pas l'outil lorsque vous etes fatigue ou apres avoir consomme de l'alcool ainsi que des medicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entrainer de graves blessures.

b. Portez un équipement de protection. Portez toujours des lunettes de protection. Selon le travail à effectuer, le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures.
c. Evitez un démarrage imprévu. L'outil doit être en position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton de commande en le transportant. N'alimentez pas l'outil si le bouton est activé. Ceci pourrait être à l'origine d'accident.
d. Enlevez tout outil ou clé de réglage avant demettre l'appareil en marche. Une clé ou un outil setrouvant sur une pièce en rotation peut cause desblessures.
e. Adoptez une position comfortable. Adoptez une position stable et gardez votre équilibre en permanence. Vous contrôlez mieux l'outil dans des situations inattendues.
f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux. N'approche pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent s'accrocher dans les pièces en mouvement.
g. En cas d'utilisation d'appareils servant à aspirer ou à recueillir les poussières, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de tels appareils réduit les dangers dus aux poussières.
4. Utilisation des outils electroportatifs et précautions
a. Respectez la capacité de l'outil. Utilisez l'outil electroportatif correspondant au travail à effectuer. Avec un outil approprié, vous travaillerez比较好 et en toute sécurité.
b. N'utilise pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electrique qui ne repOND pas à la commande marche/arrêt est dangereux et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette mesure de précaution empêche demettre l'outil en marche accidentellement.
d. Rangez les outils electroportatifs hors de portée des enfants. Les personnes ne connaissant pas l'outil ou n'avant pas lu ces instructions ne doivent enaucun cas l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiaées.
e. Entretenez les outils electroportatifs. Vérifiez que les parties mobiles fonctionnent correctement et qu'elles ne sont pas coincées. Vérifiez qu'il n'y a pas de pieces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils electroportatifs mal entretenus.
f. Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincement moins souvent et peuvent être guidés plus facilement.
g. Utilisez les outils electroportatifs, les accessoires, etc., en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut vousmettre en situation dangereuse.

5. Utilisation de la batterie et précautions

a. Ne rechargez qu'avec le chargeur proposé par le fabricant. Un chargeur destiné à un type de bloc-batteries risque de provoquer des incendes s'il est utilisé avec un bloc-batteries différent.
b. N'utilisez les apparèils électroportatifs qu'avac le bloc-batterie approprié. L'utilisation d'un autre bloc-batteries peut provoquer des blessures ou être à l'origine d'un feu.

c. Quand le bloc-batterie n'est pas utilisé, éloignez-le d'objets en métal comme des agrafes, des pieces, des clés, des clous, des vis ou autres petits objets qui pourrait étabir une connexion d'une borne à l'autre. Un tel court-circuit peut être à l'origine d'un feu ou de brûlures.
d. En cas d'utilisation excessive, le liquide peut sourir de la batterie ; évitez tout contact. Si vous n'avez pu éviter le contact, rincez à l'eau. En cas de contact avec les yeux, consultez un médecin. Le liquide-sortant des batteries peut cause des irritations ou des brûlures.

6. Réparations

a. Faites réparer vous outil électroportatif uniquement par du personnel qualifié et seulement avec des pieces de rechange appropriées. Cela garantira le maintain en la sécurité de l'util electrique.

Consignes de sécurité supplémentaires concernant les outils electroportatifs

Attention! Prendre encore plus de précautions avec les tournevis sans fil et les clés à chocs

Portez un serre-tete antibruit si vous utilisez une perceuse a percussion. L'exposition au bruit peut entrainer la perte de l'ouie.
Utilisez les poignées auxiliaires livrées avec l'outil. La perte de contrôle peut entrainer des blessures.
Tenez l'outil au niveau des surfaces de prise isolées. Ceci permet d'éviter les accidents en cas de contact de l'accessoire de coupe avec des fils cachés. Tout contact de l'accessoire de coupe avec un fil « sous tension » pourrait transférer une charge électrique aux parties métalliques exposées de l'outil électrique et exposer l'opérateur à un choc électrique.

Tenez l'outil électrique au niveau des surfaces de prise isolées lorsque vous l'utilise à des endroits où la fixation pourrait entrer en contact avec des fils cachés.. En touchant un fil sous tension, la charge électrique passée dans les parties métalliques de l'outil electroportatif et il y a risque de chocoléctrique.
Utilisez des pince ou autres pour fixer et soutenir la pièce de manière stable. Si vous la tenez à la main ou contre votre corps, elle ne sera pas stable et vous pourriez en perdre le contrôle.
- N'utilisez jamais un burin en mode rotatif. L'accessoire peut se tordre à l'intérieur du matériel et faire tourner le foret.
Avant de percer les murs, les planchers ou les plafonds, vérifie l'emplacement des cablages et des tuyaux.
- Évitez de toucher le bout d'un foret juste après avoir percé. Il peut être chaud.
Les consignes d'utilisation sont données dans ce manuel d'instructions. L'utilisation d'un accessoire ou d'une fixation, ou bien l'utilisation de cet outil à autres fins que celles recommandées dans ce manuel d'instructions peut entraîner des blessures et/ou des dommages matériels.

Sécurité des personnes

Cet outil ne doit pas etre utilise par des personnes (y compris les enfants) ayant des deficiences physiques, mentales ou sensorielles. Cette consigne s'applique aussi aux personnes manquant d'experience et de reconnaissance du matériel, a moins que celles-ci n'aient reçu les instructions appropriées ou quelles ne soient encadrées par une personne responsable de leur sécurité pour utiliser l'outil.
Ne laissez jamais les enfants sans surveillance pour éviter qu'ils ne jouent avec cet outil.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'appareil est mal utilisé, si l'utilisation est prolongée, etc.

Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

Les blessures dues au contact avec une piece mobile/ en rotation.
Les blessures causees en changeant des pièces, lames ou accessoires.
Les blessures dues à l'utilisation prolongée d'un outil. Une'utilisation prolongée de l'outil nécessite des pauses régulières.
Deficence auditive.
Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesurée selon une méthode d'essay standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Attention! Selon la manière dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, il faut tener compte d'une estimation de l'exposition aux vibrations, des conditions actuelles d'utilisation et de la manière dont l'outil est utilisé. Il faut aussi tener compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes de l'outil

Outre le code de date, les symboles suivants sont apposés sur l'outil :

Avertissement! Pour réduire le risque de blessures, l'utilisateur doit dire le manuel d'instructions.

Consignes de sécurité supplémentaires concernant les batteries/piles et les chargeurs (non fournis avec l'outil)

Batteries

N'essayez jamais de les ouvrir pour une raison quelconque.
Ne mettez pas la batterie/pile en contact avec l'eau.
Ne rangez pas l'appareil dans des endroits où la température peut dépasser 40^
Ne chargez qu'a température ambiente comprise entre 10^ et 40^ .
N'utilisez que le chargeur fourni avec l'outil.
Pour la mise au rebut des batteries, suivez les instructions données dans la section "Protection de l'environnement".

N'essayez pas de charger des batteries endommagées.

Chargeurs

Utilisez exclusivement votre chargeur BLACK+DECKER pour charger la batterie fournie avec l'outil. D'autres batteries pouraient exploser, provoquant des blessures et des dommages.
Ne tentez jamais de recharger des batteries non rechargeables.
Remplacez immédiatement les fils électriques endom-mages.
N'approchez pas le chargeur de I'eau.
N'ouvrez pas le chargeur.
Ne testez pas le chargeur.

Le chargeur ne peut etre utilise qu'al'intérieur.

Lisez le manuel d'instruction avant d'utiliser l'outil.

Sécurité électrique

Votre chargeur est doublement isolé. Par conséquent, aucun cable de terre n'est nécessaire. Vérifiez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur. N'essayez jamais de replacer le chargeur par une prise secteur.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par un Centre de réparation/agreee BLACK+DECKER afin d'eviter tout accident.

Fonctionnalités

Cet outil présente la totalité ou une partie des caractéristiques suivantes.

1. Selecteur de vitesse
2. Bouton de commande avant/arrière
3. Mode selector / Collier de serrage
4. Mandrin
5. Selecteur de vitesse
6. Support d'embout

Figure A (non inclus, vendu séparément)

1. Batterie
2. Chargeur
3. Témoin de charge

Assemblage

Avertissement! Avant l'assemblage, retirez la batterie de l'outil.

Installation et retrait de la batterie (figure B)

Pour installer la batterie (7), alignez-la avec le boftier sur l'outil. Glissez la batterie dans le boftier et poussez-la jusqu'à ce qu'elle se bloque en position.
Pour-retirer la batterie, poussez le bouton de dégagement (10) tout en tirant sur la batterie pour la sortie.

Mise en place et retrait d'un foret ou de l'embout du tournevis

Cet outil est équipé d'un mandrin auto-serrant qui facilité les changements de forets

Pour verrouiller l'outil, placez le bouton de commande avant/arrête (2) au centre.
Ouvrez le mandrin (4) en tournant la partie avant avec une main tout en maintainant la partie arrêté de l'autre main.
Insérez la tige du foret dans le mandrin, puis serrez le mandrin fermement.

Cet outil est fourni avec un embout de tournevis à double extrémité dans le support (6).

Pour-retirer l'embout de tournevis du support, soulevez l'embout de la fente.
Pour ranger l'embout, poussez-le fermement dans le support.

Utilisation

Attention! Laissez l'outil fonctionner à sa propre vitesse. Ne le poussez pas au-delà de sa limite.

Attention! Avant de pincer les murs, les planchers ou les plafonds, vérifiez l'emplacement des cablages et des tuyaux.

Charge de la batterie (figure A)

La batterie doit être chargée avant la première utilisation et chaque fois qu'elle semble faible. La batterie peut chauffer pendant la charge. Ceci est un phénomène normal qui ne présente pas un problème.

Attention! Ne chargez pas la batterie si la température ambiente est inférieure à 10^ ou supérieure à 40^ .

Température de charge recommandée : environ 24 °C.

Remarque: Le chargeur ne chargeras pas le bloc-batteries si la temperture de I'element est inférieure à environ 10^ ou supérieure à 40^ . La batterie doit rester dans le chargeur. Le chargeur commence automatiquement la charge quand la temperture de I'element se rechauffe ou se refroidit.

Pour charger la batterie (7), inserez-la dans le chargeur (8). Il n'y a qu'un moyen d'inserer la batterie dans le chargeur. Ne force pas. Assurez-vous que la batterie est complètement enclenchée dans le chargeur.
Branchez le chargeur sur l'alimentation secteur et mettez-le sous tension.

Le témoin de charge (9) clignote.

La charge est terminée quand le témoin de charge (9) reste allumé. Le chargeur et la batterie peuvent rester connectés en permanence. Le témoin s'éteint si le chargeur détecte qu'il faut compléter la charge de la batterie.

Chargez les batteries déchargees dans un-delai d'une semaine. Il est préféable de ne pas ranger la batterie si elle est déchargee. La durée de vie de la batterie en serait limitee.

Batterie en place dans le chargeur

Le chargeur et le bloc-batteries peuvent restés connectés en permanence avec le témoin allumé. Le chargeur maintient le bloc-batterie complètement charge.

Selection du sens de rotation (figure C)

Pour pincer ou pour serrer les vis, utilisez la rotation avant (dans le sens des aiguilles d'une montre). Pour desserrer les vis ou retarder un foret bloqué, utilisez la rotation dans le sens inverse des aiguilles d'une montre.

Pour selectionner la rotation dans le sens des aiguilles d'une montre, puissez le bouton de commande avant/ arrriere (2) vers la gauche.
Pour selectionner la rotation dans le sens inverse des aiguilles d'une montre, poussez le bouton de commande avant/arrriere vers la droite.
Pour verrouiller l'outil, placez le bouton de commande avant/arrête au centre.

Sélection du mode de fonctionnement ou du couple de serrage (figure D)

Cet outil est muni d'un collier qui permet de régler le mode de fonctionnement et le couple pour le serrage des vis.

Les grandes vis et les pièces dures demandent un couple de serrage plus élevé que les petites vis et les pièces tendres. Le collier dispose d'une large gamme de réglages qui correspondent à votre application.

Pour percer dans le bois, le métal et le plastique, réglez le collier (3) sur la position de perçage en alignant le symbole avec le repère.
Pour visser, réglez le collier sur la position désirée. Si vous ne connaissiez pas encore le réglage approprié, effectuez ce qui suit:

Reglez le collier (3) au couple le plus faible.
Serrez la première vis.
Si l'enclenchement se fait avant d'obtenir le résultat desirable, augmentez le réglage du collier et continuez le serrage de la vis. Recommencez jusqu'à ce que le réglage correct soit obtenu. Utilisez ce réglage pour les vis restantes.

Percer de la pierre (figures D et E)

Pour percer de la pierre, reglez le collier (3) sur la position de perçage au burinage en alignant le symbole avec le repere.
Déplacez le sélecteur de vitesse (5) vers l'avant de l'outil (2ème vitesse).

Sélecteur de vitesse (figure E)

Pour percer dans l'acier et pour les applications de vissage, glissez le selecteur de vitesse (5) vers l'arriere de l'outil (1ere vitesse).
Pourpercer dans des matieresaux autres que de I'acier glissezleselecteur de vitesse (5)versI'avantde l'outil (2eme vitesse).

Perçage/vissage

Sélectionnez la rotation en marche avant ou arrêté à l'aide du bouton de commande avant/arrêté (2).
Pourmettre l'outil en marche,appuyez sur le selecteur (1).La vitesse de l'outil depend de la pression sur le bouton.

Pour arreter l'outil, relâchez le sélecteur.

Conseils pour une utilisation optimale

Perçage

Appliquez toujours une légere pression en ligne droite sur le foret.
Juste avant que le bout du foret n'atteigne l'autre cotoé de la pierce à percer, diminuez la pression sur l'outil.
Utilisez un bloc de bois pour protégger les pieces à percer afin d'éviter les éclats.
Utilisez des forets à trois pointes pour percer des gross trous dans le bois.
Utilisez les forets HSS pour percer du métal.
Utilisez des forets à tranchants pour percer dans la pierre tendre.
Utilisez un lubrifiant pour percer le métal, autre que le laiton et la fonte.
Marquez un point au centre du trou à pincer pour plus de précisions.

Vissage

Choisissez toujours un embout du type et de la taille appropriés.
Si le serrage est difficile, enduisez la vis d'une petite quantite de liquide de vaissele ou de savon comme lubricifant.
Alignez toujours l'outil et l'embout du tournevis avec la vis.

Entretien

Votre outil BLACK+DECKER a ete concu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant depend d'un nettoyage regulier et d'un entretien approprié de l'outil.

Le chargeur ne nécessiteaucun entretien particulier, à l'exception d'un nettoyage régulier.

Attention! Avant d'entretenir l'outil, retirez la batterie.
Débranche le chargeur avant de le nettoyer.

Nettoyez régulierement les orifices de ventilation de votre outil et chargeur à l'aide d'une BrosseSouple ou d'un chiffon sec.
Nettoyez régulierement le compartment du moteur à l'aide d'un chiffon humide. N'utilise pas de produit abrasif ou à base de solvant.
Ouvrez régulierement le mandrin et retirez la poussière à l'intérieur en le tapant.

Protection de l'environnement

Recyclage. Ce produit ne doit pas etre jeté avec les déchets menagers.

Si vous produit BLACK+DECKER doit être remplaced ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures menagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usages permet de recycler et de réutiliser des matériaux.

La réutilisation de matérielles recyclés evite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits menagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

BLACK+DECKER offre une solution permettant de recycler les produits BLACK+DECKER lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez returner votre produit à un réparateur/agréé qui se chargea de le collector pour nous.

Pour connaître l'adresse du répartur agréé le plus proche de chez vous, contactez le bureau BLACK+DECKER à l'adresse indiquée dans ce manuel. Une liste des réparteurs agrées BLACK+DECKER ainsi que des informations détaillées sur notre service après vente et nos coordonnées sont aussi disponibles sur le site Internet à l'adresse suivante: www.2helpU.com

Batteries

L'outil ne renferme aucune piece susceptible d'être réparée par vos soins.

Lorsque vous produit est arrivé en fin de vie, confiez-le dans sa totalité à votre technician d'entretien ou à un centre de recyclage afin que la batterie puisse être recyclée. Ne jetez pas l'appareil avec les ordures menagères.

Données techniques

	BDCH188 (H1)
Tension V	DC	18
Vitesse à vide Min	-1	0-400/0-1350
Couple max. Nm 17/38
Capacité mandrin mm 10
Capacité max de perçage
Acier/bois/maçonnerie mm 10/25/10
Poids kg 1.4

Chargeur 905902** Type 2 905998** Type 1
Tension d'entrée V AC		100-240 230
Tension de sortie V DC		8-20 18
Courant mA	400 1
Durée de charge approximative	Heures	3 - 5 1 - 5

Batterie		BL1518	BL2018	BL4018
Tension	VDC	18	18 18
Capacité	Ah	1.5		2.0	4.0
Type Li-lon		Li-lon		Li-lon

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (LpA) 87.4 dB(A), incertitude (K) 3 dB(A)

Puisance sonore (LWA) 98.4 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Perçage au marteau dans le béton \( \left( {a}_{h,{HD}}\right) {9.4}{\mathrm{\;m}}^{2}/{\mathrm{s}}^{2} \) ,incertitude (K) 1.5 \( \mathrm{m}/{\mathrm{s}}^{2} \)

Perçage, métal \( \left( {a}_{h,D}\right) {0.8}{\mathrm{\;m}}^{2}/{\mathrm{s}}^{2} \) ,incertitude (K) \( {1.5}{\mathrm{\;m}}^{2}{\mathrm{\;s}}^{2} \)

Vissage sans impact \( \left( {a}_{h}\right) {0.5}{\mathrm{\;m}}^{2}/{\mathrm{s}}^{2} \) ,incertitude (K) \( {1.5}{\mathrm{\;m}}^{2}{\mathrm{\;s}}^{2} \)

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

BDCH188 - Perceuse à battage

Black & Decker confirme que les produits décrits dans les « Données techniques » sont conformes aux normes : 2006/42/CE, EN 60745-1, EN 60745-2-1

Ces produits sont aussi conformes aux directives 2004/108/CE (jusqu'au 19/04/2016), 2014/30/UE (à partir du 20/04/2016) et 2011/65/UE. Pour plus de détails, veuilles contacter Black & Decker à l'adresse suivante ou reportez-vous au dos du manuel.

Le soussigné est responsable des données de la fiche technique et fait cette déclaration au nom de Black & Decker.

R. Laverick

Black & Decker you offre une garantie tres élargie alsique que des produits de qualite. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer a vos droits legaux. La garantie est valable sur tout le territorie des Etats Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Black & Decker s'avere defectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformite dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pieces defectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

Le produit a ete utilise dans un but commercial, professionnel, ou a ete loue ;
Le produit a eté mal utilisé ou utilisé avec néligence;
Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents;
Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur/agréé. Pour connaître l'adresse du réparateur/agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Une liste des réparateurs agréés Black & Decker ainsi que des informations détaillées sur notre service après-vente et nos coordonnées sont aussi disponibles sur le site Internet à l'adresse suivante: www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit BLACK+DECKER et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque BLACK+DECKER et notre gamme de produits, visitez notre site www.blackanddecker.fr

Uso previsto
