Producttype	Draadloze boorhamer
Merk	Black & Decker
Model	BDCH188
Categorie	Klopboor / hamerboor
Nominale spanning	18 V DC
Onbelast toerental	0-400 / 0-1350 min⁻¹ (2 snelheden)
Max. koppel	17 / 38 Nm
Boorkopcapaciteit	10 mm (sleutelloos)
Max. boorcapaciteit	Staal: 10 mm, Hout: 25 mm, Metselwerk: 10 mm
Gewicht	1,4 kg (zonder accu)
Accu	Li-ion 1,5 / 2,0 / 4,0 Ah (afhankelijk van model)
Lader	100-240 V AC of 230 V AC, uitgang 8-20 V DC / 18 V DC
Laadtijd ca.	1 tot 5 uur afhankelijk van accu en lader
Geluidsniveau	Geluidsdruk: 87,4 dB(A), Geluidsvermogen: 98,4 dB(A)
Trilling (hamerboren)	9,4 m/s² (onzekerheid K=1,5 m/s²)
Trilling (metaalboren)	0,8 m/s² (onzekerheid K=1,5 m/s²)
Trilling (schroeven)	0,5 m/s² (onzekerheid K=1,5 m/s²)
Belangrijkste functies	Boren, schroeven, hamerboren, koppelinstelling, omkeerbare draairichting
Onderhoud en reiniging	Ventilatiesleuven reinigen met een zachte borstel; motorcompartiment reinigen met een vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Dubbele isolatie, veiligheidsstop (knop in het midden), meegeleverde extra handgreep, gehoorbescherming aanbevolen
Reserveonderdelen en reparatie	Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende Black & Decker-reparateur
Algemene informatie	Huishoudelijk gebruik; garantie 24 maanden; recycling aan het einde van de levensduur via WEEE

Veelgestelde vragen - BDCH188 BLACK & DECKER

Hoe wissel ik de boor of bit?

Zet de vooruit/achteruit-schakelaar in het midden om het gereedschap te vergrendelen. Open de zelfspannende boorkop door het voorste deel te draaien terwijl u het achterste deel vasthoudt. Steek de boorschacht erin en draai de boorkop stevig vast.

Hoe laad ik de accu op?

Plaats de accu in de lader, zorg dat deze goed is uitgelijnd. Sluit de lader aan op het stopcontact. Het lampje knippert tijdens het laden en blijft branden als het laden is voltooid. Het laden duurt 1 tot 5 uur, afhankelijk van het accutype.

Welke modus moet ik kiezen om te boren in hout?

Zet de ring op de boorstand (boorsymbool). Gebruik de tweede versnelling (schakelaar naar voren) voor hout. Oefen lichte, rechte druk uit.

Hoe boor ik in metselwerk?

Zet de ring op de hamerboormodus (hamersymbool). Schakel naar de tweede versnelling. Gebruik een boor met hardmetalen punt. Draag gehoorbescherming omdat het geluid hoog is.

Wat moet ik doen als de accu niet oplaadt?

Controleer of de omgevingstemperatuur tussen 10°C en 40°C ligt. Als de accu te warm of te koud is, wacht de lader tot de juiste temperatuur is bereikt. Als het probleem aanhoudt, neem dan contact op met een erkende reparateur.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit-schakelaar boven de trekker. Schuif deze naar links voor vooruit (rechtsom) en naar rechts voor achteruit (linksom). Zet hem in het midden om het gereedschap te vergrendelen.

Welk koppel moet ik gebruiken voor schroeven?

Begin met de laagste stand op de ring. Schroef een proefschroef. Als de koppeling te vroeg afslaat, verhoog dan geleidelijk de stand tot het gewenste koppel is bereikt.

Hoe reinig ik het gereedschap?

Verwijder de accu voordat u gaat reinigen. Gebruik een zachte borstel om de ventilatiesleuven schoon te maken. Veeg de behuizing af met een vochtige doek. Gebruik geen schurende of oplosmiddelhoudende producten.

Wat is de garantie op het apparaat?

Black & Decker biedt 24 maanden garantie vanaf de aankoopdatum op materiaal- en productiefouten. Bewaar het aankoopbewijs. De garantie dekt geen commercieel gebruik, verwaarlozing of niet-geautoriseerde reparaties.

Hoe recycle ik het product aan het einde van de levensduur?

Gooi het gereedschap of de accu niet weg met het huishoudelijk afval. Lever ze in bij een WEEE-inzamelpunt of bij een erkende Black & Decker-reparateur. De accu moet apart worden gerecycled.

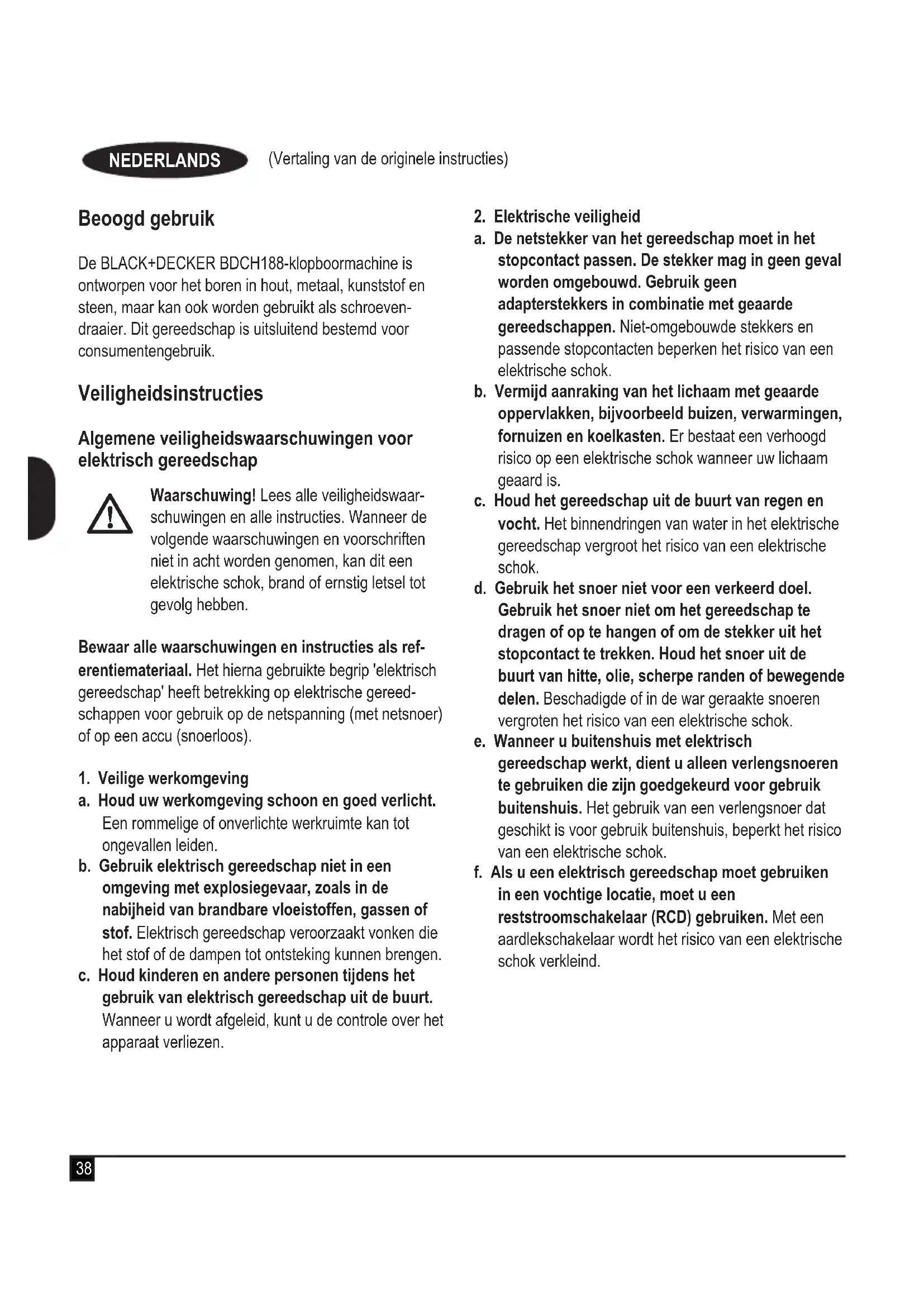

GEBRUIKSAANWIJZING BDCH188 BLACK & DECKER

(Vertaling van de originele instructies)

Beoogd gebruik

De BLACK+DECKER BDCH188-klopboormachine is ontworpen voor het boren in hout, metaal, kunststof en steen, maar kan ook worden gebruikt als schroevendraier. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialiaal. Het hierna gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht.
Een rommelige of onverlichte werkruimte kan tot ongevallen leiden.
b. Gebruik elektrisch gereedschap nicht in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking konnen brengen.
c. Houd kinderen en andere personenijdens het gebruik van elektrisch gereedschap uit de buurt. Wanner u wordt afgeleid, kunt u de controle over het apparaat verliezen.

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet-omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wonneer uw lichaam geaard is.
c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d. Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.
e. Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die zich goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, beperkt het risico van een elektrische schok.
f. Als u een elektrisch gereedschap moet gebruiken in een vochtige locatie, moet u een reststroomschakelaar (RCD) gebruiken. Met een aardlekschakelaar worden het risico van een elektrische schok verkleind.

1. Persoonlijke veiligheid

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
b. Draag een persoonlijke beschemende uitrusting. Draag algijd een veiligheidsbril. Het dragen van een persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c. Voorkom per ongeluk inschakelen. Controller of de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu en voordat u het gereedschap optilt of gaat dragen. Wanner u bij het dragen van het gereedschap uw vinger op de schakelaar houdt of wanner u het gereedschap per ongeluk inschakelt, kan dat leiden tot oncevallen.
d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan leiden tot verwondingen.
e. Reik nicht te ver. Zorg er alschtijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap better onder controle houden in onverwachtete situatuies.
f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g. Wanner stofafzuiigings- of stofopvangvoorzieingen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieingen beperkt het gevaar door stof.

1. Gebruik en onderhoud van elektrisch gereedschap
   a. Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoort bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiligder binnen het aangegeven capaciteitsbereik.
   b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
   c. Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel voorkomt u onbedoeld starten van het gereedschap.
   d. Bewaar nicht-bebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht vertrouwd mee় en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen় jevaarlijk wanner deze worden gebruikt door onervaren Personen.
   e. Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht klemmen, en of er onderdelen zodanig+zijn gebroken of beschadigd dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
   f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
   g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situatuies.

NEDERLANDS

(Vertaling van de originele instructies)

1. Gebruik en onderhoud van snoerloos elektrisch gereedschap

a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren wonneer deze in combinatie met andere accu's worden gebruikt.
b. Gebruik elektrisch gereedschap allein in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd accu's die nicht worden gebruikt uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding van de ene pool waar de andere tot stand hunnen brengen. Als kortsluiting tussen de polen van de accu's wordt gemaatk, hunnen brandwonden of brand worden veroorzaakt.
d. Onder extreme omstandigheden kan er vloeistofuit de accu spuiten. Vermijd contact. Indien onbedoeld contact plaatsvindt, spoelt u met water. Als vloeistof in aanraking komt met ogen, raadpleegt u bovendien uwuisarts. Vloeistof dieuit de accu spuit, kan irritatie of brandwondenveroorzaken.
6. Onderhoud
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee wordt de veriligkeit van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor schroevendraaiers en moerenaanzetters

Draag gehoorbeschemers bij gebruik als slagboor. Door het geluid van het gereedschap kan uw gehoor worden beschadigd.
Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Als u de controle over het gereedschap verliest, kan dat letsel veroorzaken.
Houd het gereedschap vast bij de geisoleerde greepopppervlakken als u een handeling uitvoert waar bij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Als een draad onder spanning worden geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschaponder spanning te staan en kunt u een elektrische schok krijgen.
Houd het gereedschap vast bij de geisoleerde greepoppervlakken als u een handeling uitvoert waar bij het bevestigingsmaterial met onzichtbare draden in aanraking kan komen. Als een draad onder spanning worden geraakt met het bevestigingsmaterial, komen onbedekte metalen onderdelen van het gereedschaponder spanning te staan en kunt u een elektrische schok krijgen.
Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zieten en te steunen. Als u het werkstuk met de hand of gegen uw lichaam vasthoudt, is het nicht stabel en kunt u de controle over het gereedschap verliezen.
Gebruik nooit een beitelhulpstuk in de draaimodus. Het hulpstuk komt vast te zitten in het materiaal en de boormachine za draaien.
Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Deze kan heet zich.
In deze instructiehandleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden.

Veiligheid van anderen

Dit apparaat mag Niet worden gebruikt door Personen (waaronder kinderen) met een lichamelijke of geestelijkke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veriligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zich Niet met het apparaat gaan spelen.

Overige risico's

Er kuren zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien Niet in de bijgevoegde verilgheidswaarschuwingen worden vermeld. Deze risico's kuren zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geimplementeerd, können bepaalde risico's nicht worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van het gereedschap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te階段en.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werkken met hout, vooral eiken, beumen en MDF.)

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingssemissieijdens het werkelijkke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gezruikt. Het trillingsniveau kan hoger worden dan het aangegeveniveau.

Wanner de bloatstelling aan trillingen worden vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen dieijdens hun werk regelmatig elektrische gereedschappen gebruiken,要去 bij een schatting van de bloatsteling aan trillingen rekening worden gehonden met de werkelijkke omstandigheden van het gebruik en de manier waarop het gereedschap worden gebruikt. Daar bij要去 reckening worden gehonden met alle stappen in de gebruikscyclus,zoals het moment waarop het gereedschap worden uitgeschakeld en wanner het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker要去 instructiehandleiding lezen om het risico op letsel te beperken.

Aanvullende veiligheidsinstrumenties voor accu's en laders (niet meegeleverd met het gereedschap)

Accu's

Probeer nicht om accu's te openen, om welke reden ook.
Stel de accu Niet bloat aan water.
Bewaar deze nicht op locaties met temperaturen vaneer dan 40^
Laad de accu's alleen op bij een omgevingstemper- atuur van 10 - 40^
Gebruik alleen de lader die bij het apparaat is geleverd.

NEDERLANDS

(Vertaling van de originele instructies)

Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".

Laad beschadigde accu's Niet op.

Laders

Gebruik de lader van BLACK+DECKER alleen voor de accu's in het apparaat waar bij de lader is bijgeleverd. Andere batterijnen konnen exploderen met letsel en materiele schade als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Een defect snoer moet direct worden verrangen.
Stel de lader Niet bloot aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees voor gebruik deze gebruikershandleiding.

De lader is dubbel geisoleerd, zDat een aardaansluiting Niet nodig is. Controller altijd de netspanning overeenkomt met de waarde op het typeplaatje. Probeer delader nooit te verrangen door een normale netstekker.

Als het netsnoer is beschadigd,要去 dit worden verwangen door de fabrikant of een BLACK+DECKER-servicecentrum om gevaar te voorkomen.

Onderdelen

Bij dit gereedschap worden enkele of alle van de volgende onderden meegeleverd.

1. Schakelaar met variabile snelheden
2. Schuifknop voor rechtsom/linksom
3. Gebruiksmodusknap/stelring torsie-instelling
4. Spanknop
5. Keuzeschakelaar voor slelheid
6. Bithouder

Fig. A (niet inbegren, worden apart verkocht)

1. Accu
2. Lader
3. Oplaadindicator

Monteren

Waarschuwing! Verwijder de accu uit het gereedschap voordat u met de montage begint.

De accuplaatsen en verwijderen (fig.B)

Uplaatst de accu (7) door deze op een lijn teplaatsen met het contragedeelte op het gereedschap. Schuif de accu in het contragedeelte en duw totdat de accu vastklikt.
Als u de accu wilt verwijderen, drukt u op de vergrendelingsknop (10) en trekt u tegelijkertijd de accu uit het contragedeelte.

Een boorbit of schroefbitplaatsen of verwijderen

Dit gereedschap is uitergerust met een spanknop zonder sleutel, zodate u bits gemakkelijk kunt verwisselen.

Vergrendel het gereedschap door de schuifknop voor rechtsom/linksom (2) in de middelste stand te zetten.
Open de spanknop (4) door het voorste gedeelte met uw ene hand te draaien verwijl u hetijkenste gedeelte vasthoudt met de andere hand.
Plaats de bitschacht in de spanknop en zet de spanknop stevig vast.

Bij dit gereedschap worden een dubbelzijdig schroefbit geleverd in de bithouder (6).

Til het schroefbit uit de uitsparing om het schroefbit uit de bithouder te verwijderen.
Druk de schroefbit stevig in de houder om deze te bewaren.

Gebruik van het apparaat

Waarschuwing! Laat het gereedschap inijken eigenven tempo Werken. Niet overbelasten.

Waarschuwing! Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

De accu opladen (fig. A)

De accu要去r het eerste gebruik worden opgeladen en ook zodra deze Niet更是 voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normal aan duidt Niet op een probleem.

Waarschuwing! Laad de accu Niet op bij omgevingstemperaturen onder 10^ of boven 40^ . Aanbevolen laadtemperatuur: ongeveer 24^ .

Opmerking: De lader functioneert nicht als de temperatuur van de accu lager is dan ongeveer 10^ C of hoger dan 40^ C. Laat de accu in dat geval in de lader zitten. De lader wordenatisch ingeschakeld wanner de accu de juiste temperatuur heeft.

Als u de accu (7) wilt opladen, schuift u de accu in de lader (8). De accu past maar op een manier in de lader. Forceer dit Niet. Zorg ervoor dat de accu goed in de lader is geplaatst.
Steek de stekker van de lader in een stopcontact. De oplaadindicator (9) gaat knipperen.

Als het lampje (9) continu brandt, is de accu volledig opgeladen. Het lader en de accu+kennen voor onbepaalde..., tijd verbonden blijven. Het lampje wordt ingeschakeld,... wonneer de lader de accu van tijd tot vrij bijlaadt.

Lege accu's dient u binnen een week op te laden. Als u accu's leeg bewaart, worden de levensduur van de accu's aanzienlijk verminderd.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkteijd in de lader laten zitten verwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu.altijd volledig opgeladen is.

De draairichting selecteren (fig. C)

Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom).

Als u vooruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom (2) maar links.
Als u weiteruit draaien wilt selecteren, drukt u de schuifknop voor rechtsom/linksom maar rechts.
U kunt het gereedschap vergrendelen door de schuifknop voor rechtsom/linksom in de middelste stand te zetten.

De gebruiksmodus of torsie selecteren (fig. D)

Dit gereedschap is uitergerust met een stelring waarmee u de gebruiksmodus kurz selecteren en de torsie voor het aandraaien van schroeven kurz instellen. Grote schroeven en harde werkstukmaterialen vereisen een hogere torsieinstelling dankleine schroeven en zachtewerkstukmaterialen. De stelring heeft verschillende standen voor verschillende toepassingen.

Voor boren in hout, metaal en kunststof zet u de ring (3) in de boorstand door het symbol op een lijn te brengen met de markings.
Als u schroeven wilt draaien, stelt u de stelring op degewenste instelling in. Als u Niet weet wat de juiste instelling is, gaat u als volgt te werk:

Stel de stelring (3) in op de laagste torsie-instelling.
Draai de eerste schroef aan.
Als de koppeling ratelt voordat het gewenste resultaat is bereikt, verhoogt u de instelling van de stelring en gaat u door met het aandraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt. Gebruik deze instelling voor de resterende schroeven.

NEDERLANDS

Boren in steen (fig. D en E)

Voor boren in steen zet u de ring (3) in de boorhamerstand door het symbol op een lijn te brengen met de markingering.
Schuif de keuzeschakelaar voor de snelheid (5)richting de voorkant van het gereedschap (2e versnelling).

Keuzeschakelaar voor de snelheid (fig. E)

Als u in metaal wilt boren of wilt schroeven, schuift u de keuzeschakelaar voor snugelheid (5) maar de achterkant van het gereedschap (1e versnelling).
Als u wilt boren in andere materialen dan metaal, schuift u de keuzeschakelaar (5) maar de voorkant van het gereedschap (2e versnelling).

Boren/schroeven

Gebruik de schuifknop voor rechtsom/linksom (2) om de gewenste draairichting te selecteren.
Druk de aan/uit-schakelaar (1) in om het gereedschap in te schakelen. De snugheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt.
Laat de schakelaar los om het gereedschap uit te schakelen.

Tips voor optimaal gebruik

Boren

Oefen lichte druk uit op het boorbit. Doe dit.altijd loodrecht op het bit.
Net voordat de punt van het boorbit door het werkstuk gaat, hoeft u geen druk meer uit te oefenen op het bit.
Gebruik een blokj hout als u gaat boren in werkstukken die makkelijk splinteren.
Gebruik speciale houtboren wanner u gaten met een große diameter wilt boren in hout.
Gebruik HSS-boorbits als u gaat boren in metaal.
Gebruik steenboren als u gaat boren in zachte steen.
Gebruik een smeermiddel wanneer u gaat boren in andere metalen dan gietijzer of koper.
Gebruik een centerpons om een beginnPunt voor het boorgat te make, zodat u nauwkeuriger kunt werken.

Schroeven

Gebruik alkijd het juiste type en formaat schroefbit.
Als schroeven moeilijk hunnen worden vastgedraaid, kunt u eenkleine hoeveelheid afwasmiddel of zeep als smeermiddel gebruiken.
Houd het gereedschap en het schroefbit algijdrecht in het verlangde van de schroef.

Onderhoud

Uw BLACK+DECKER-gereedschap is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud. U kunt het gereedschapaar volte tevredenheid lijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Naast regelmatige reiniging vereist de lader geen onderhoud.

Waarschuwing! Voordat u onderhoud aan het gereedschap uitvoert, verwijdert u de accu uit het gereedschap. Neem de lader uit het stopcontact voordat u deze schoonmaakt.

Reinig regelmatig de ventilatieopeningen van het gereedschap en de lader met een zachte borstel of droge doek.
Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
Open regelmatig de spanknop en tik erop om eventueel stof uit het binnenste te verwijderen.

Milieu

Aparte inzameling. Dit product mag nicht bij het normale huishoudafval worden weggegooid.

Mocht u op een dag constateren dat het

BLACK+DECKER-product aan verranging toe is of dat u het apparaat Nieteer nodig hebtt,gooiet het product dan nicht bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken.

Hergebruik van gerecyclerde materialen zorgt voor minder milieuuervuiling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden inzameling van huishoudelijkke elektrische producten via gemeentelijkste stortplaatsen of via de leverancier bij wie u een新模式chak en de producte aanschaft.

BLACK+DECKER biedt een service voor het inzamelen en hergebruiken van BLACK+DECKER-producten als deze aan het einde van hun levensduur zijn gekomen. Om gebruik te makeen van deze service, dient u het productaar een van onsune servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt de locatie van de dichtstbijzijnde geauthoriserde dealer vinden door contact op te nemen met het BLACK+DECKER-kantoor op het adres dat in deze handledieing is aangegeven. Daarnaast is er een lijst van geauthoriserde BLACK+DECKER-dealers en de complete gegevens van once after-sales service op internet beschikbaar bij: www.2helpU.com

Accu's

Het apparaat bevat geen onderdelen die door de gebruiker konnen worden gerepaereerd.

Aan het einde van de levensduur van uw product, moet u het hele apparaat terugbrengen aan een servicecentrum of een inzamellocatie in uw woonplaats om de accu te lately recyclen. Gooi het apparaat nicht met het huishoudelijk afval weg.

Technische gegevens

		BDCH188 (H1)
Spanning V	DC	18
Onbelast toerental Min.	-1	0-400/0-1350
Max. torsie Nm 17/38
Spancapaciteit mm 10
Max. boorvermogen
Metaal/hout/steen mm 10/25/10
Gewicht kg 1.4

Lader 905902** Type 2 905998** Type 1
Ingangsspanning V	AC	100-240 230
Uitgangsspanning V	DC	8-20 18
Stroom	mA 400	1
Oplaadtijd ca.	Uren	3 - 5 1 - 5

Batterij		BL1518 BL2018		BL4018
Spanning	VDC	18	18	18
Capaciteit	Ah	1.5	2.0	4.0
Type		Li-Ion	Li-Ion	Li-Ion

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (LpA) 87.4 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (LwA) 98.4 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Met klopboor in beton boren (ah,HD) 9.4 m/s2, onzekerheid (K) 1.5 m/s2In metaal boren (ah,D)= 0.8 m/s2, onzekerheid (K) 1.5 m/s2Schroeven indraaien zonder slagen (ah) 0.5 m/s2, meetonzekerheid 1.5 m/s2

EG-conformiteitsverklaring MACHINERICHTLIJN

BDCH188-klopboormachine

Black & Decker verklaart dat deze producten, die zich beschreiben bij 'Technische gegevens', voldoen aan: 2006/42/EG, EN 60745-1, EN 60745-2-1

Deze producten voldoen tevens aan richtlijn 2004/108/ EG (tot 19/04/2016) 2014/30/EU (vanaf 20/04/2016) en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de awhilezijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en doet deze verklaring namens Black & Decker.

R. Laverick

Engineering Manager

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van defecte onderdelen, de reparatie van het product of de verranging van het product, tenzij:

Het product is gezruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden.
Het product onoordeelkundig is gebruikt.
Het product is beschadigd door invloeden van buitenaf of door een ongeval.
Reparations zich uitgevoerd door anderen dan unsereervicecentra of Black & Decker-personeel.

Om een beroep te doeop de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onsze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra eneer informatatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om uwijke BLACK+DECKER-product te registeren en om te worden geinformeer od overijke producten en speciale aanbiedingen. Verdere informatie over het merk BLACK+DECKER en once producten vindt u op www. blackanddecker.nl.

Uso especialico
