Produkttype	Pneumatisk smørepumpe
Merke	Metabo
Modell	FP 8500
Mål (L x B x H)	385 x 190 x 70 mm
Vekt	1,55 kg
Strømforsyning	Trykkluft
Maksimalt tillatt trykk	10 bar
Luftforbruk per slag	0,4 l
Lydeffektnivå (LWA)	88 dB(A)
Lydtrykknivå (LPA)	79 dB(A)
Hovedfunksjoner	Smøring av maskiner, kjøretøy, industrielle anlegg
Påfyllingsmetoder	Patron, fat, påfyllingspumpe
Smøremiddeltype	Ikke-korrosivt fett for smørepumper
Sikkerhet	Avtrekker, sikkerhetslås, avlufting
Vedlikehold	Pneumatisk smøring hvert 15. min, regelmessig rengjøring
Reservedeler og tilbehør	Pneumatisk olje 0,5 L, smører, roterende ledd
Reparasjonsmuligheter	Reparasjoner kun av fagfolk
Generell informasjon	Håndverksbruk, i henhold til EN ISO-standarder
Leveringsinnhold	Smøreslange, slange, ventil, kompresjonshode, avtrekker, håndtak, 1/4" munnstykke

Ofte stilte spørsmål - FP 8500 METABO

Hvilke typer smøremidler kan jeg bruke med FP 8500 pumpen?

Bruk utelukkende ikke-korrosive smøremidler beregnet for smørepumper. Følg smøremiddelprodusentens anvisninger.

Hvordan fyller jeg fettbeholderen med en patron?

Skru av beholderen, sett patronen åpen ende opp, skru på igjen, og hold sikkerhetslåsen inne mens du skyver stangen.

Hvordan stiller jeg inn arbeidstrykket?

Bruk en trykkregulator på kompressoren. Maksimalt tillatt trykk er 10 bar (se tekniske data).

Hva er sikkerhetsprosedyren før vedlikehold?

Koble alltid fra trykklufttilførselen før vedlikehold.

Hvordan smører jeg det pneumatiske verktøyet?

Tilsett 3-5 dråper pneumatisk olje i tilførselen hvert 15. minutt ved kontinuerlig bruk, eller bruk en smører.

Kan jeg reparere FP 8500 pumpen selv?

Nei, reparasjoner må kun utføres av kvalifisert personell. Send verktøyet til et autorisert serviceverksted.

Hvilket tilbehør er tilgjengelig for denne modellen?

Pneumatisk olje (ref. 090 100 8540), smører (ref. 090 105 4592), roterende luftinntak (ref. 090 106 0991).

Hvordan bruker jeg pumpen med en smørenippel?

Fest slangen på hodet, still inn trykket, koble til luft, sett pumpen på smørenippelen og trykk på avtrekkeren.

Hva gjør jeg hvis stangen ikke trekkes tilbake?

Sørg for at sikkerhetslåsen er helt inne. Ikke la stangen slå tilbake brått. Hvis problemet fortsetter, kontakt kundeservice.

Hvordan vedlikeholder jeg pumpen etter bruk?

Rengjør enheten, beskytt mot støv og fuktighet. Kontroller skrueforbindelser og stram ved behov.

BRUKSANVISNING FP 8500 METABO

Lesdennebruksanvisingen helt gjennom for oppstart.Vaer spesielt oppmerksom pa sikkerhetsvenisningene.
Hvis du fastslar transportskader nár du pakker ut apparatet, skal du strakt underrette forhandleren. Verktoyet skal ikke tas ibru!
Denne bruksanvisingen henvender seg til personer med grunnleggende tekniske kunnskaper i handtering av slikt verktoy som er beskrevet her. Hvis du ici har noen erfaring med slikt verktoy, bor du forst faj hjelp av personer som har sik erfaring.
- Oppbevar alle dokumenter som blir levert med dette verktoyet, sik at du kan sla opp om nodvendig. Oppbevar kvitteringen for eventuelle garantitilfeller.
Hvis du Ianer bort ell serger verktoyet, legg ved alle medleverte dokumenter.

Produsenten er iciansvarlig for skader som oppstar fordi donne braupsanvisnigen ici ble fulgt.

Informasjonen i dettebruksanvisningen er merket som folger:

Fare!
Adversel mot personskader aller miljoskader.

OBS!
Adversel mot skader pagnjenstander.

Henvisning: Ytterligere informasjoner.

Tallibilder(1,2,3,...)

• kjennetegner enkeltdeler;
• er fortlopende nummerert

Fettpressen er et trykkuftdrevet verktoy for handverkmessig bruk. Den kan bru-kes til a smore maskiner, biler, landbruksmaskiner, industrianlegg, transport- og befordringsanlegg.

Dette verktoyet mä kun drives av entrykluftkompressor. Det maksimalt tilatte arbeidstrykket som er oppgitt i de tekniske data mä ikke overskrides. Dette verktoyet mä ikke drives med eksplosiv, brennbar eller helsefarlig gass.

Enhver annen bruk er ikke formásmessig. Ikke formásmessig bruk, endringer på verktøyet eller bruk av deler som ikke er provet og godkjent av produsenten kan forårsake uforutsette skader!

• Hold orden på arbeidsplassen - uorden i arbeidsområdet kan medfore ulykker.
  Vær oppmerksom. Ikke bruk dette verktoyet nár du er ukonsentrt.
• Hold barn og andre personer borte fra arbeidsområdet.
• Oppbevar trykkuftverktoy utilgengelig for barn.

Dette verktoyet ma kun kobles til en kompressor over en hurtigkobling.
- Skill dette verktoyet fra trykkluftkoblingen for du:

-Fyller fettbeholderen,
- Utbedrer feil eller
-Nar verktoyet elle under opp-syn.

• Hold fast skyvestangen pa en avskrudd fettbeholder nár du lʊsner skyvestangsikringen. Ikke la skyvestangen springe tilbake med et rykk.
  Nar fettpressen utloseskommen fetet ut under hoyt trykk.

• Ikke steng for smorereret og smoreslangen med handen.

• Ikke rett fettpressen mot mennesker aller dyr.
  -Betjen fettpressen bare nár du har satt pa en smorenippel.
  -Hold smoreslangen fast under hele smoreprosessen, for a forbhindre at den slar vekk.

Fare ved utilstrekkelig personlig verneutstyr!

Bruk horselsvern.

Fare ved feil pa apparatet!

• Ikke reparer dette verktoyet selv! Kun fagfolk skal utfore reparasjoner på kompressorer, trykktanker og trykkluft-verktoy.

OBS!

• Beskytt apparatuset, saerlig trykkufttil-koblingen, mot stov og skitt.
  Forsikre deg om at det maksimal til-. latte arbeidstrykket som er oppfart i de tekniske data ikke blir overskredet. Arbeidstrykket ma innstilles over en trykkforminsker.
• Verktoyet mä违法犯罪 - bruk verktoyet kun i det effektomrandet som er oppgitt i de tekniske data.

4. Bruk

4.1 Før对不起 bruk

Fettbeholderen skal utelukkende fylles med icke korrosive smoremidler som er godkjent for bruk i fettpresser. Folg angivelsene fra produsenten av smoremidlet.
Trykkstemplet kan deformeres ved kontinuereg suk av patroner. Hvis du skifter pafyllingsmate etterpa, kan det oppsta lekkasjer og fett kan

renne ut. Bestem helst en vanlig pafyllingsmate.

Henvisning:

Nár fettypen blir skiftet er en

typeren bruk bare garantert ved en grunddig rengjering.

Fylle med patron

1. Løsne fettbeholderen ved á skru den av mot urviseren.
2. Sett patronen med den äpne enden oppover inn i fettbeholderen og trykk den nedover.
3. Skru inn fettbeholderen med urviseren. Ikke trekk for fast til.
4. Hold skyvestangsikringen trykket og skyv inn skyvestangen.

Pafylling fra pakker

1. Lõsne fettbeholderen ved á skru den av mot urviseren.
2. Sett fettbeholderen ca. 5 cm inn i fettet og trekk skyvestangen langsomt ut til anslaget.
3. Skru inn fettbeholderen med urviseren.
4. Hold skyvestangsikringen trykket og skyv inn skyvestangen.

Pafylling med pafyllingspumpe

1. Trekkyestangenu til anslaget.

2. Forbind pafyllingsstussen med pafyllingspumpen.

3. Betjen pafyllingspumpen og fyll fettbeholderen fullstendig.

4. Skill forbindelsen mellom pafyllingsstuss og pafyllingspumpe.
5. Hold skyvestangsikringen trykket og skyv inn skyvestangen.

4.3 Bruke verktoyet

OBS!

For at dette verktoyet skal kunne brukes i lang tid, ma det forsynes med tilstrekkelig pneumatikkolje. Dette kan gjores pa donne maten:

-Over en vedlikeholdsenhet med oljesmorer pa kompressoren.
-Over en pamontert oljesmorer som er installer t i trykkuftledningen aller direkte pa trykkuftverktoyet.
Drypp ca. 3 til 5 draper pneumatikkolje hvert 15. driftsminutt (kontinuerlig bruk) manuelt inn i trykkufttilkoblingen.

1. Skru etter valg smorer erller smoreslange fast pa trykkhodet medurviseren.
2. Innstill arbeidstrykket pa kompressoren (maksimalt tillatt arbeidstrykk se tekniske data).
3. Koble verktoyet til trykkluftforsyningen over hurtigkobling.
4. Sett fettpressen pa smorenippelen.
5. Trykk avtrekksbøylen for a gi ut fett.
6. Slipp avtrekksboylen sa snart smorenippelen har fatt en tilstrekkelig fettmengde.

Henvisning:

Folg anvisingene fra produsenten av det apparatet som skal smores med hensyn til trykk, smoreintervaller og smoremiddeltype og -mengde.

5. Vedlikehold og stell

Fare!

Skill fra trykkuftilkoblingen

for ethvert arbeide pà verktoyet.

Andre vedlikeholds-eller reparasjonsarbeider enn dem som er beskrevet i dette kapitlet mA kun gjennomfores av fagfolk.

• Kontroller at skruforbindelser sitter godt fast, trekk ev. til.
  Nar verktayet ikke blir smurt over en vedlikeholdenshet aller en pamontert oljesmører, skal du drype ca. 3 til 5 draper olje pneumatikkolje manuelt i trykkufttilkoblingen hvert 15. driftsminutt (kontinuerlig bruk).
• Ikke oppbevar verktoyet uten beskytelse utendors aller i fuktige omgivelser.

6. Tilgengelig tilbehør

Pneumatikkolje 0,5 liter

Spesialolje for trykkuftverktoy, ved-likeholdsenheter og pamonterte oljesmorere.

Art.-nr.090 100 8540

Pamontert oljesmorer R3/8" innvendig gjenge

For installasjon direkte pa trykkuftverktoy. Alltid synlig oljeniva med kontrollglass.

Art.-nr.090 105 4592

Drei-vippe-luftinntaksledd DKG 1/4"

For installasjon direkte pa trykkuftverktoy. Forbedret bevegelighet nar verktoyet blir brukt.

Art.-nr.090 106 0991

7. Reparasjon

Fare!

Reparasjoner pa trykkuftverktoy ma kun gjennomfores av fagfolk!

Trykkluftverktoy som ma repareres kan sendes til kundeservice i ditt land. Du finner adressen i resvedelstlisten.

Vennligst beskriv feilen nár du sender inn verktoyet til reparasjon.

8. Miljøvern

Bruk miljøvennlig fett.

Brukte maskiner og tilbehør inneholder store mengder verdifulle rå- og kunst-stoffer, som øgsa kan resirkuleres.

Bruksanvisningen er trykket pa papir som er bleket uten klor.

1. Tekniske data

Modell FP 8500
Luftbehov l/slag 0,4
Maksimalt tillatt arbeidstrykk bar 10
EN ISO 15744Lydeffektnivå LWALydtrykknivå LPAUsikkerhet K	dB (A)dB (A)dB (A)	88794
Mål:Lengde x bredde x høyde mm 385 x 190 x 70
Vekt kg 1,55

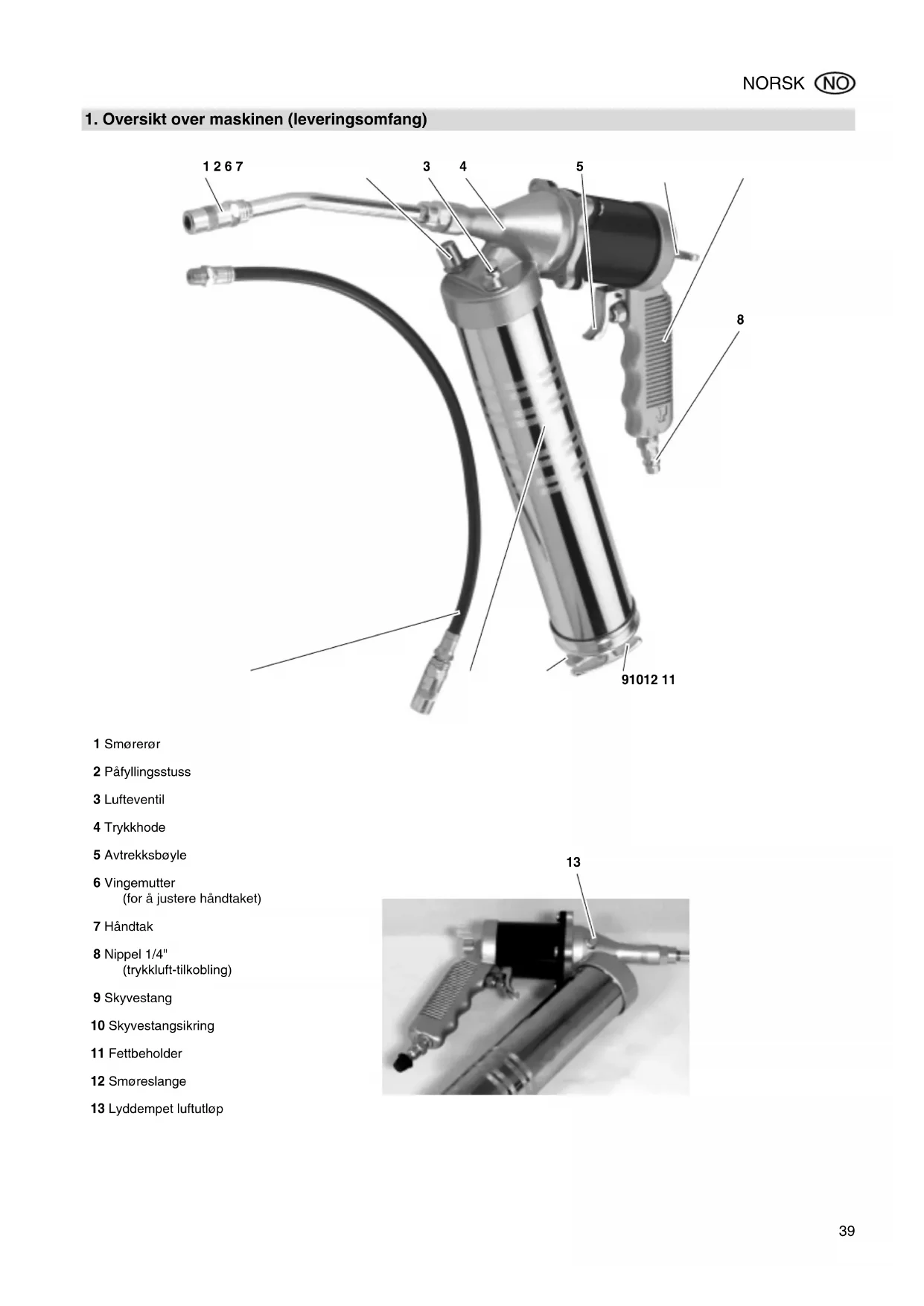

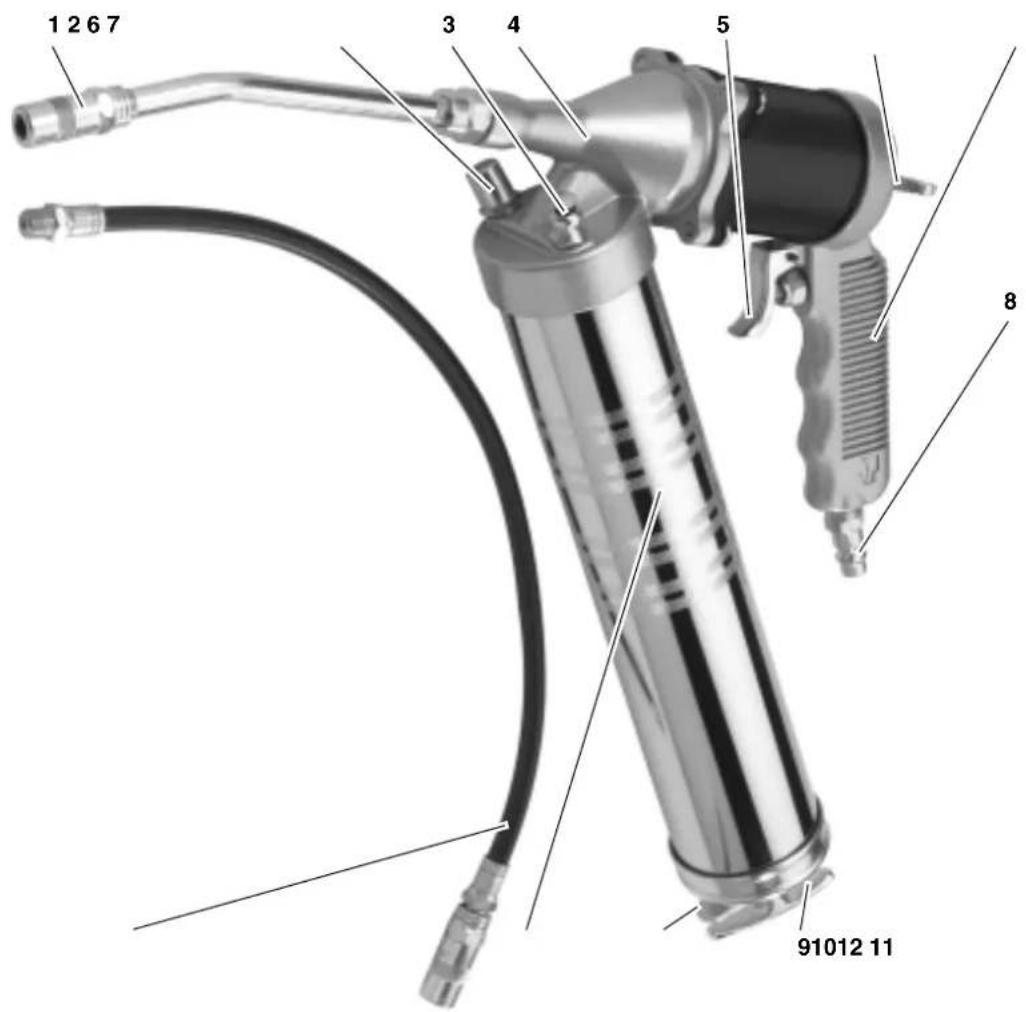

1. O630 npu6opa (KOMJIeKT nocTaBKn)

1 Cma3oUHaI Tpy6Ka
2 3anpaBouHbI WtUyep
3 Bozduhnyk knaan
4 Hanopnra rojOBka
5 CnysckoBaA cko6a
6 BapaWkoBra raKa (npeynpobKn pyKn)
7 Puyka
8 BCTaBHOH HnHnEb 1/4" (npncoeDnHeHne CKaTOro BO3dyxa)
9 LiTaYH
10 Ctonop watayha
11 Cma30HbI pe3epByap
12 Cma3oYhBmJlnaHr

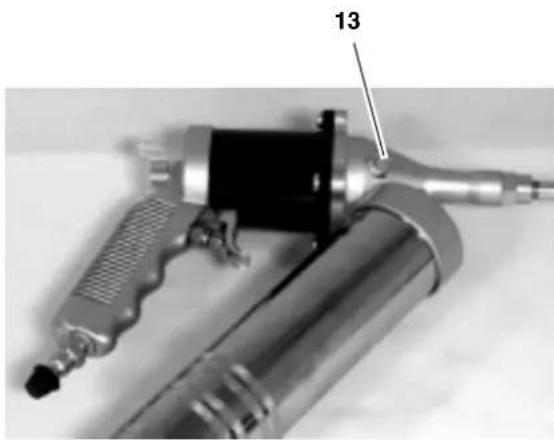

13 3ByKoIN3OJInpOBaHHbI BbIXoD BO3dYxa
