Producttype	Pneumatische smeerpomp
Merk	Metabo
Model	FP 8500
Afmetingen (L x l x H)	385 x 190 x 70 mm
Gewicht	1,55 kg
Voeding	Perslucht
Maximaal toelaatbare druk	10 bar
Luchtverbruik per slag	0,4 l
Geluidsvermogensniveau (LWA)	88 dB(A)
Geluidsdrukniveau (LPA)	79 dB(A)
Hoofdfuncties	Smeren van machines, voertuigen, industriële installaties
Vulmethoden	Patroon, vat, vulpomp
Smeermiddeltype	Niet-corrosief vet voor smeerpompen
Veiligheid	Ontspanner, veiligheidshendel, ontluchting
Onderhoud	Pneumatische smering elke 15 min, regelmatig reinigen
Reserveonderdelen en accessoires	Pneumatische olie 0,5 L, smeerapparaat, draaibare koppeling
Repareerbaarheid	Reparaties uitsluitend door vakmensen
Algemene informatie	Ambachtelijk gebruik, conform EN ISO-normen
Leveringsinhoud	Smeerslang, leiding, ventiel, compressiekop, ontspanner, handgreep, 1/4" aansluiting

Veelgestelde vragen - FP 8500 METABO

Welke soorten smeermiddelen kan ik gebruiken met de FP 8500 pomp?

Gebruik uitsluitend niet-corrosieve smeermiddelen die zijn ontworpen voor smeerpompen. Volg de aanwijzingen van de smeermiddelfabrikant.

Hoe vul ik het vetreservoir met een patroon?

Schroef het reservoir los, breng de geopende patroon met de opening naar boven in, schroef weer vast en houd de veiligheidshendel ingedrukt terwijl u de stang indrukt.

Hoe stel ik de werkdruk in?

Gebruik een drukregelaar op de compressor. De maximaal toelaatbare druk is 10 bar (zie technische gegevens).

Wat is de veiligheidsprocedure vóór onderhoud?

Koppel altijd de persluchttoevoer los voordat u onderhoud uitvoert.

Hoe smeer ik het pneumatische gereedschap?

Voeg elke 15 minuten continu gebruik 3 tot 5 druppels pneumatische olie toe aan de toevoer, of gebruik een smeerapparaat.

Kan ik de FP 8500 pomp zelf repareren?

Nee, reparaties mogen alleen door gekwalificeerd personeel worden uitgevoerd. Stuur het gereedschap naar een erkende klantenservice.

Welke accessoires zijn beschikbaar voor dit model?

Pneumatische olie (ref. 090 100 8540), smeerapparaat (ref. 090 105 4592), draaibare luchtinlaatkoppeling (ref. 090 106 0991).

Hoe gebruik ik de pomp met een smeernippel?

Bevestig de slang of leiding aan de kop, stel de druk in, sluit de perslucht aan, plaats de pomp op de smeernippel en druk op de ontspanner.

Wat te doen als de stang niet terugtrekt?

Zorg ervoor dat de veiligheidshendel goed is ingedrukt. Laat de stang niet plotseling terugklappen. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe onderhoud ik de pomp na gebruik?

Reinig het apparaat, bescherm het tegen stof en vocht. Controleer de schroefverbindingen en draai ze indien nodig vast.

GEBRUIKSAANWIJZING FP 8500 METABO

Wij verklaen als enige verantwoordelijke, dal dit product in overeenstemming is met de volgende normen' conform de bepalingen van de richtlijnen

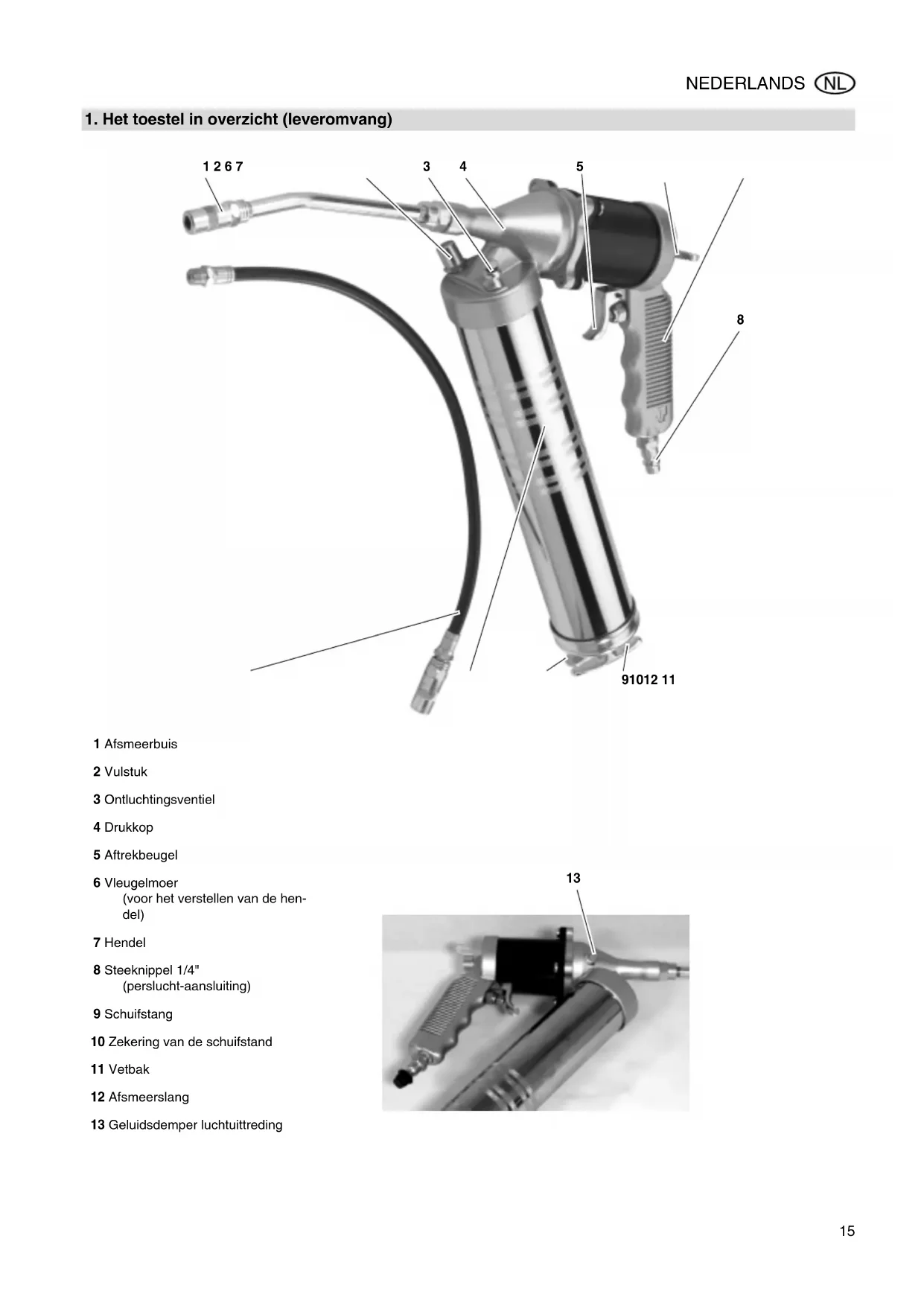

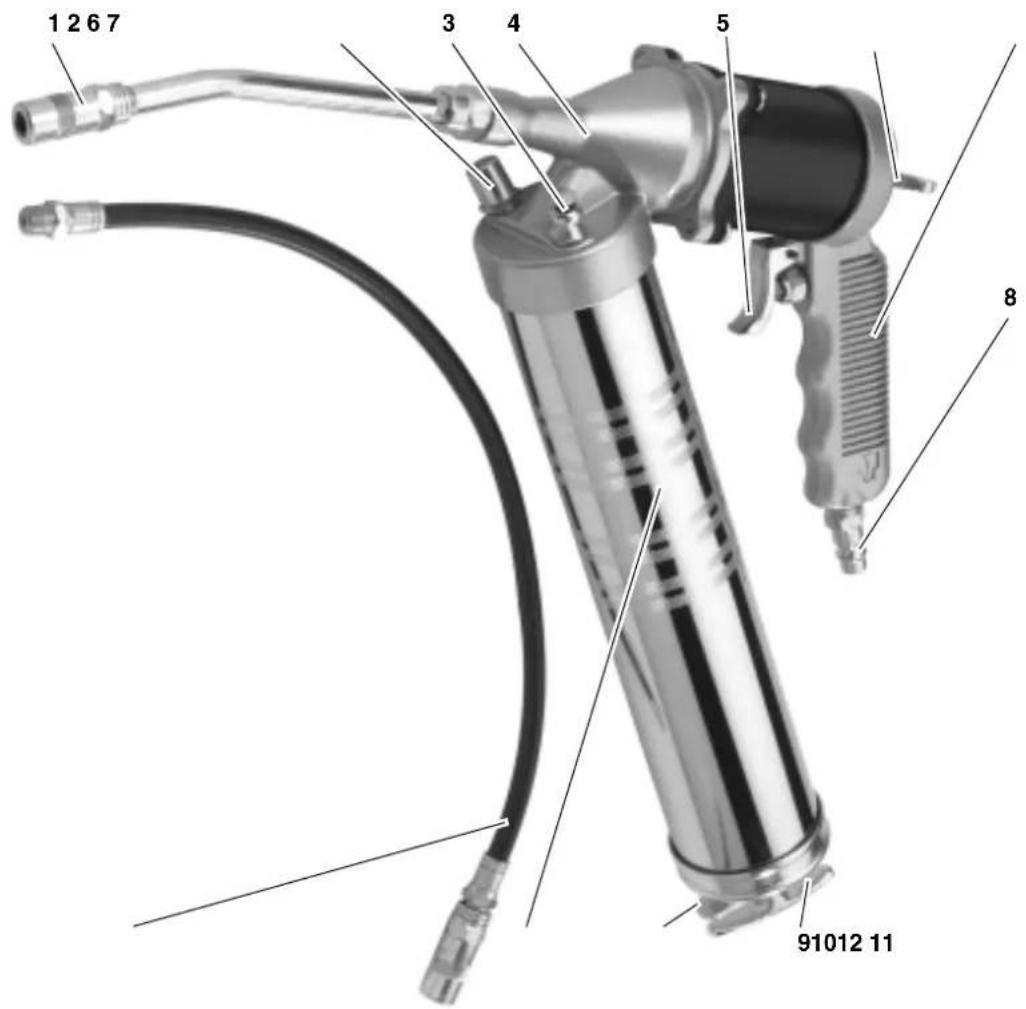

1. Het toestel in overzicht (leveromvang)

1 Afsmeerbuis
2 Vulstuk
3 Onluchtingsventiel
4 Drukkop
5 Aftrekbeugel
6 Vleugelmoer (voort het verstellen van de hendel)
7 Hendel
8 Steenkippel 1/4" (perslucht-aansluiting)
9 Schuifstang
10 Zekering van de schuifstand
11 Vetbak
12 Afsmeerslang

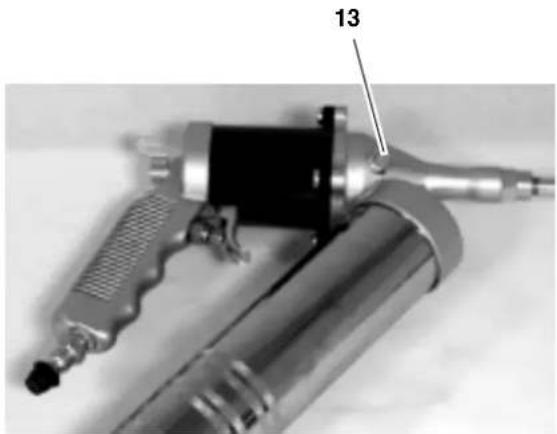

13 Geluidsdemper luchtuittreding

Inhoudstafel

1. Het toestel in overzicht (leveromvang) 15
2. Lees dit eerst! 16
3. Veiligheid.. 16
   3.1 Voorgeschreveen gebruik van het systeme 16
   3.2 Algemene veiligheidsinstructies 16
4. Bediening.. 17
   4.1 Vór het eerste bedrijf.... 17
   4.2 Vetbak vullen 17
   4.3 Gereedschap gebruiken 17
5. Service en onderhoud 17
6. Beschikbare accessoires 17
7. Reparatie. 17
8. Milieubescherming 18
9. Technische gegevens 18

2. Lees dit eerst!

Deze gebruiksaanwijzing werden zo vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voor de ingebruinkeming geheel door Besteed waar bij vooral aandacht aan het hoofdstuk,veiligheidsvoerschriften".
- Als u bij het uitpakken van het appar
raat transportschade vaststelt, dan
moet u waar onmiddelijk uw lever
rancier van op de hoogte stellen.
Neem het gereedschap Niet in
bedrijf!
- Deze gebruiksaanwijzing richt zich aan Personen met technische basis-kennis in de omgang met gereed-schap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervara-ren Personen.
- Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor mogelijkke garantiegevallen op.
- Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwij-zing zich op de volgende manier geken-merkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie!

Waarschuwing voor materièle schade.

Opmerking:

aanvullende informaties.

Getallen in afbeeldingen (1, 2, 3, ...) - kenmerken afzonderlijke delen; - zich doorlopend genummerd.
- Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
- Handelingsinstrumentes met willekeurige volgorde zichn met een pungetekenmerkt.
-Opsommingen zich met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreveu gebruik van het systeme

De vetpers is een persluchtbedreven werktuig voor de ambachtelijk inezet. Ze kan voor het afsmeren van machines, motorvoertuigen, landmachines, industriest-installations, transport- en vervoerinstallations worden ingezet.

Dit gereedschap mag uitsluitend door een persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag nicht worden overschreten. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geexploiteerd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsin-Structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.
• Houdt u zich eventuele aan de bij-zondere wettelijkke maatregelen ter bescheming van de werknemer of de ongevallenpreventievoorschriften

inzake de omgang met compressoren en persluchtgereedschap.

Algemene gevaren!

Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
- Wees aandachtig. Gebruik dit gereedschap Niet, wonneer u nicht geconcentreerd bent.
- Houd kinderen en andere personen van het arbeitsbereik vandaan.
Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.
- Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
- Scheid dit werktuig van de persluchtansluiting, alvorens u:

• de vetbak vullen,
  storingen verhelpt of

• wonneer het werktuig zonder toe-zicht is.

• Houd de schuifstang van een losgeschroefde vetbak bij het losmaken van de schuifstangzekering vast. Laat de schuifstand Niet met een ruk terugspringen.
  Bij het activeren van de vetpers komt vet onder hoge druk vrij.

-Houd de aft smeerbuis en de aft smeerslang Niet met de hand dicht.
-Richt de vetpers nicht op mensen of dieren.
Bedien de vetpers slechts, wann- neer.Deze op een smeernippel is opgezet.
-Houd de aftmeerslang gedurende het gehele aftmeerproces vast, om een wegslaan te vermijden.

Gevaardoorontoereikende

persoonlijke veiligheidsuitrusting!

Draag oordoppen.

Gevaar door gebreken aan het toestel!

• Voer nooit zich reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogenuitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie!

• Bescherm het toestel, vooral de persluchtaansluiting, gegen stof en vuil.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreden worden.

De arbeitsdruk要去 via een drukverlager worden ingesteld.

Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereedschap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.

4. Bediening

4.1 Vór het eerste bedrijf

• Steenkippel inschroeven.

4.2 Vetbak vullen

Attentie!

Vul de vetbak uitsluitend met anticorrossieve smeerstoffe die voor het gebruik in vetpersen zichtoegelaten. Let op de gegevens van de smeerstof-fabrikant.
- De drukziger kan zich door permanent gebruik van cartouches verrormen. Wanner u verwolgens de vulmethode wisselt, kan het tot ondichteden en vrijkomen van vet komen. Leg maar möglichheid een gebruikelijke vulmethode vast.

Opmerking:

bij de wissel van het vetsoort kan een zuivere toepassing slechts door grondige reiniging worden gewaarborgd.

Vullen met cartouche

1. Vetbak gegen de wijzers van de klok in losschroeven.
2. Cartouche met het open einde waar boven in de vetbak invoeren en waar beneden drukken.
3. Vetbak in richting van de wijzers van de klok inschroeven. Niet te vast aantrekken.
4. Schuifstangzekering gedrukt houden en schuifstang inschuiven.

Vullenuitverpakkingen

1. Vetbak gegen de wijzers van de klok in losschroeven.
2. Vetbak ongeveer 5 cm in het vet indompelen en schuifstand langzaam tot aan de aanslag eruit trekken.
3. Vetbak in richting van de wijzers van de klok inschroeven.
4. Schuifstangzekering gedrukt houden en schuifstang inschuiven.

Vullen door vulpomp

1. Schuifstand tot aan de aanslag eruit trekken.
2. Vulstuk met vulpomp verbinden.
3. Vulpomp bedieren en vetbak geheel vullen.
4. Verbinding:tussen vulstuk en vulpomp scheiden.
5. Schuifstangzekering gedrukt houden en schuifstang inschuiven.

4.3 Gereedschap gebruiken

Attentie!

Opdat dit gereedschap lange tijd maar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

• Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.
  -Via een opbouwsmeerpot die in de persluchtleiding of onmiddelijk aan het persluchtgereedschap geinstalleerd is.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Facultatief afsmeerbuis of afsmeerslang in richting van de wijzers van de kok aan de drukknop vastdraaien.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk die Technische gegevens).
• Werktuig via snelkoppeling aan de persluchtverzorging aansluten.
• Vetpers aan smeernippel aanzetten.

• Voor de vetafgithe aftrekbeugel drukken.

• Aftrekbeugel loslaten, zodra een voldoende hoeveelheid vet aan de smeernippel werd afgegeben.

Let op de gegevens van de fabrikant van het te smerend toestel met betrekking tot druk, smeerintervallen alsook smeermiddelsoort en -hoeveelheid.

5. Service en onderhoud

Gevaar! Koppel

ting los vór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaam-heden die Niet in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wonneer het gereedschap Niet door een onderhoudsmodule of een aanbouwsmeerpot worden geolied, doe dan elke 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.
• Het gereedschap mag nicht in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

Pneumatische olie 0,5 speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr.090 100 8540
Aanbouwsmeerpot R3/8" binnenschroefdraad Voor installmentie direct op persluchtgereedschap. Steeds zichtaar oliepeil dankzij het peiglas. Art.-nr.090 105 4592
Draai-kip-luchtinlaatgewricht DKG 1/4" Ter installment die direct aan persluchtwerktuigen. Verbeterde beweeglijk-heid bij de inzet van werktuige. Art.-nr.090 106 0991

7. Reparatie

Gevaar! Reparations aan persluchtgereedschap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kuren voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Maak gebruik van milieuvriendelijk vet- ten.

Voorkom ongecontroleerd afdruppelen, opdat geen vet in het milieu kan gereken.

Het verpakkingsmaterialiaal van de machine is 100% recyclerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waarde

volle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing werd op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

Model FP 8500
Luchtbehoefte l/slag 0,4
Maximaal toegelaten werkdruk bar 10
EN ISO 15744 Geluidsdrukniveau LWA Geluidsdruknivau LPA Onzekerheid K	dB (A)	88
	dB (A)	79
	dB (A)	4
Afmetingen: lengte x bredte x hoogte	mm	385 x 190 x 70
Gewicht kg 1,55
