BEDIENUNGSANLEITUNG FP 8500 METABO

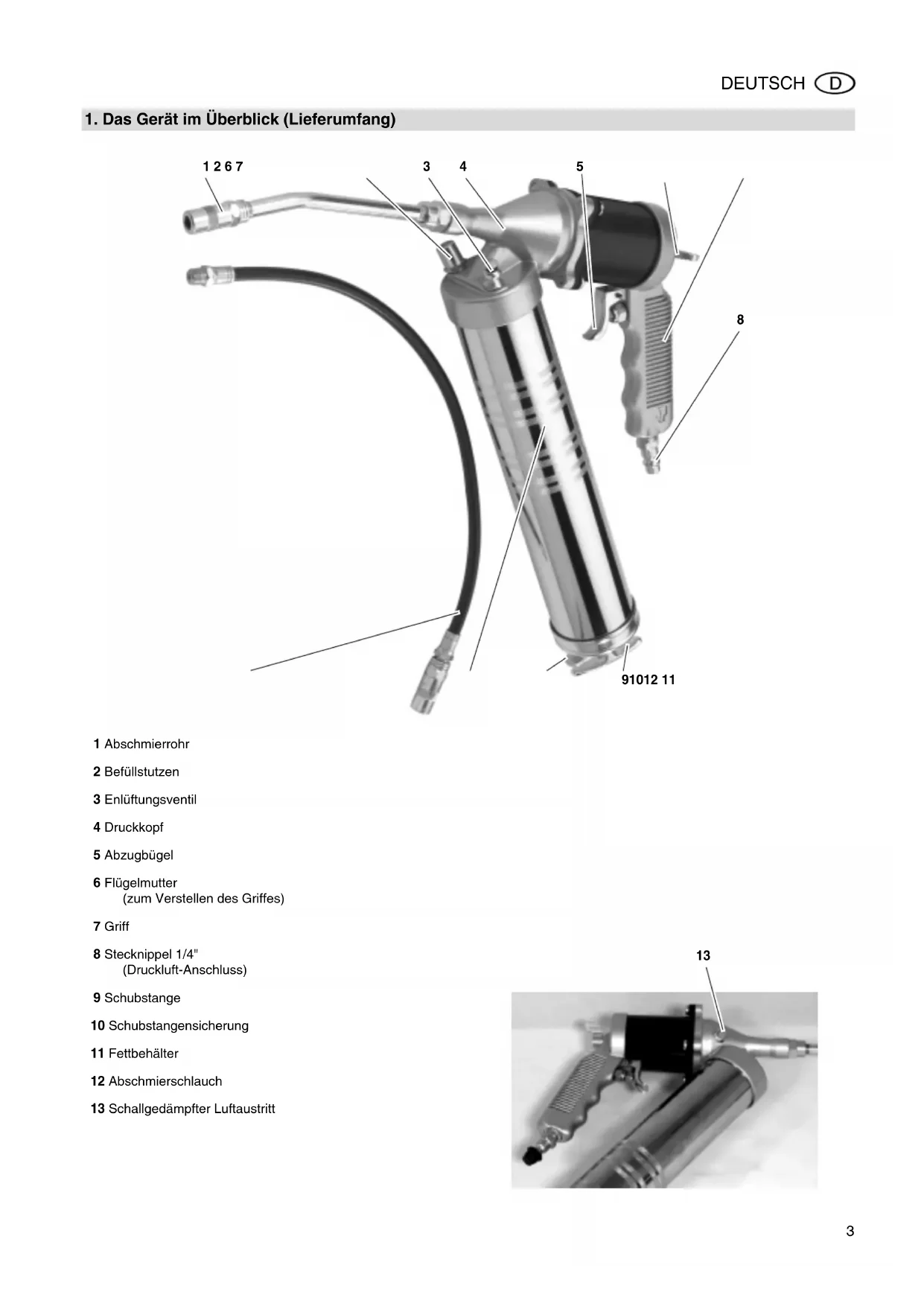

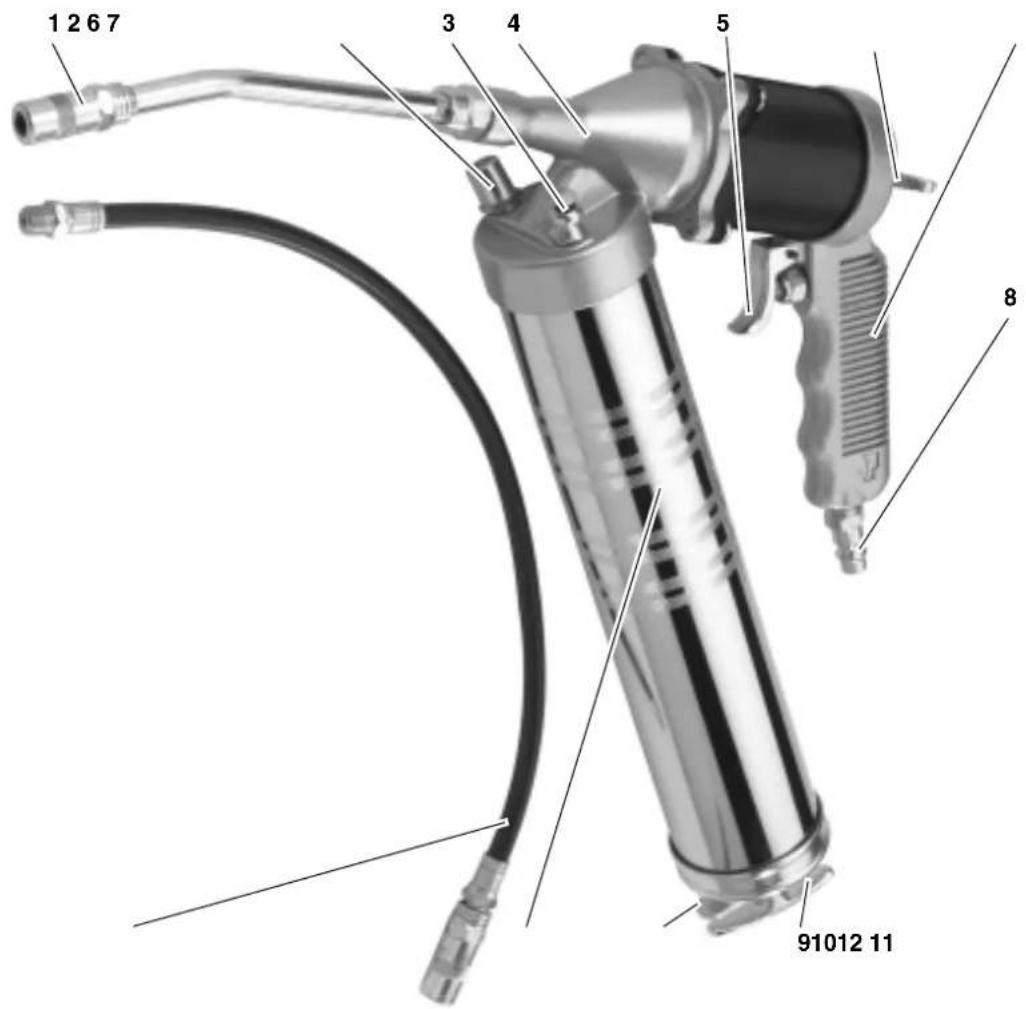

1. Das Gerät im Überblick (Lieferumfang)

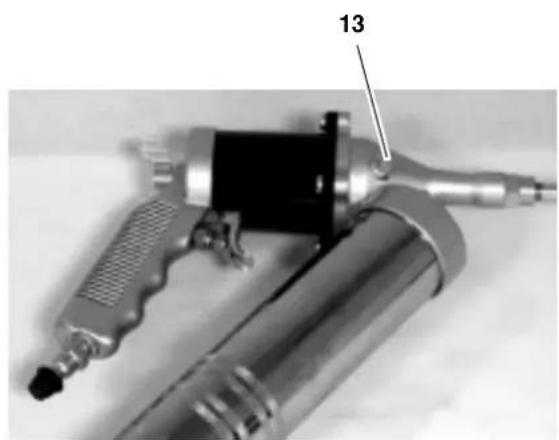

1 Abschmierrohr 2 Befüllstutzen 3 Enlüftungsventil 4 Druckkopf 5 Abzugbügel 6 Flügelmutter (zum Verstellen des Griffes) 7 Griff 8 Stecknippel 1/4" (Druckluft-Anschluss) 9 Schubstange 10 Schubstangensicherung 11 Fettbehälter 12 Abschmierschlauch 13 Schallgedämpfter Luftaustritt

XK0039D2.fm Originalbetriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick

3.1 Bestimmungsgemäße

Verwendung..................................4

3.2 Allgemeine Sicherheitshinweise....4

4. Betrieb..........................................5

4.1 Vor dem ersten Betrieb .................5

4.2 Fettbehälter befüllen .....................5

4.3 Werkzeug benutzen ......................5

5. Wartung und Pflege ....................5

9. Technische Daten .......................6

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrie

benen. Wenn Sie keinerlei Erfah- rung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.

• Bewahren Sie alle mit diesem Werk- zeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informie

ren können. Bewahren Sie den Kaufbeleg für eventuelle Garantie- fälle auf.

• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit. Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Achtung! Warnung vor Sach- schäden. Hinweis: Ergänzende Informationen. − Zahlen in Abbildungen (1, 2, 3, ...) − kennzeichnen Einzelteile; − sind fortlaufend durchnumme- riert. − Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. − Handlungsanweisungen mit belie- biger Reihenfolge sind mit einem Punkt gekennzeichnet. − Auflistungen sind mit einem Strich gekennzeichnet.

3.1 Bestimmungsgemäße

Verwendung Die Fettpresse ist ein druckluftbetrie- benes Werkzeug für den handwerk- lichen Einsatz. Sie kann zum Abschmie- ren von Maschinen, Kraftfahrzeugen, Landmaschinen, Industrieanlagen, Transport- und Beförderungsanlagen eingesetzt werden. Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben wer

den. Der in den Technischen Daten angegebene maximal zulässige Arbeits- druck darf nicht überschritten werden. Dieses Werkzeug darf nicht mit explo

siven, brennbaren oder gesundheitsge- fährdenden Gasen betrieben werden. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorher

sehbare Schäden entstehen!

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapiteln.

• Beachten Sie gegebenenfalls spezi- elle Arbeitsschutz- oder Unfallverhü- tungs-Vorschriften für den Umgang mit Kompressoren und Druckluft- Werkzeugen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe

reich kann Unfälle zur Folge haben.

• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.

• Halten Sie Kinder und andere Per- sonen vom Arbeitsbereich fern.

• Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.

• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.

• Trennen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie: − den Fettbehälter befüllen, − Störungen beseitigen oder − wenn das Werkzeug unbeauf- sichtigt ist.

• Halten Sie die Schubstange eines abgeschraubten Fettbehälters beim Lösen der Schubstangensicherung fest. Lassen Sie die Schubstange nicht ruckartig zurückschnellen.

• Beim Auslösen der Fettpresse tritt Fett unter hohem Druck heraus. − Halten Sie das Abschmierrohr und den Abschmierschlauch nicht mit der Hand zu. − Richten Sie die Fettpresse nicht auf Menschen oder Tiere. − Betätigen Sie die Fettpresse nur, wenn sie auf einen Schmiernip- pel aufgesetzt ist. − Halten Sie den Abschmier- schlauch während des gesamten Abschmiervorganges fest, um ein Wegschlagen zu verhindern.

Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.

Gefahr durch Mängel am Gerät!

• Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werk

• Schützen Sie das Gerät, insbeson- dere den Druckluftanschluss, vor Staub und Schmutz.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.

• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk- Inhaltsverzeichnis

DEUTSCH zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Fettbehälter befüllen

• Befüllen Sie den Fettbehälter aus- schließlich mit nicht korrosiven Schmierstoffen, die für die Verwen- dung in Fettpressen zugelassen sind. Beachten Sie die Angaben des Schmierstoff-Herstellers.

• Der Druckkolben kann sich durch dauerhafte Verwendung von Kartu

schen verformen. Wenn Sie anschließend die Füllmethode wechseln, kann es zu Undichtigkeit und Fettaustritt kommen. Legen Sie möglichst eine durchgängige Füll

Hinweis: Beim Wechsel der Fettsorte kann eine sortenreine Anwendung nur durch eine gründliche Reinigung sichergestellt werden. Füllen mit Kartusche

1. Fettbehälter zum Lösen gegen den

Uhrzeigersinn abschrauben.

2. Kartusche mit offenem Ende nach

oben in Fettbehälter einführen und nach unten drücken.

3. Fettbehälter im Uhrzeigersinn ein-

schrauben. Nicht zu fest anziehen.

4. Schubstangensicherung gedrückt

halten und Schubstange einschie- ben. Füllen aus Gebinden

1. Fettbehälter zum Lösen gegen den

Uhrzeigersinn abschrauben.

2. Fettbehälter etwa 5 cm in das Fett

eintauchen und Schubstange lang- sam bis zum Anschlag herauszie- hen.

3. Fettbehälter im Uhrzeigersinn ein-

4. Schubstangensicherung gedrückt

halten und Schubstange einschie- ben. Füllen durch Füllpumpe

1. Schubstange bis zum Anschlag her-

2. Füllstutzen mit Füllpumpe verbin-

3. Füllpumpe betätigen und Fettbehäl-

ter vollständig füllen.

4. Verbindung zwischen Füllstutzen

und Füllpumpe trennen.

5. Schubstangensicherung gedrückt

halten und Schubstange einschie- ben.

4.3 Werkzeug benutzen

Achtung! Damit dieses Werkzeug lange einsatzbereit bleibt, muss es ausrei- chend mit Pneumatiköl versorgt wer- den. Dies kann wie folgt geschehen: − Über eine Wartungseinheit mit Öler am Kompressor. − Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist. − Pro 15 Betriebsminuten (Dauer- einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

1. Wahlweise Abschmierrohr oder

Abschmierschlauch im Uhrzeiger- sinn am Druckkopf festdrehen.

2. Arbeitsdruck am Kompressor ein-

stellen (maximal zulässiger Arbeits- druck siehe Technische Daten).

3. Werkzeug über Schnellkupplung an

die Druckluftversorgung anschlie- ßen.

5. Zur Fettabgabe Abzugbügel drü-

6. Abzugbügel loslassen, sobald eine

ausreichende Fettmenge an den Schmiernippel abgegeben wurde.

Hinweis: Beachten Sie die Herstelleranga- ben des zu schmierenden Gerätes bezüglich Druck, Schmierintervall sowie Schmiermittelart und -menge.

Gefahr! Vor allen Arbeiten am Werk- zeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.

• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan

• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540

• Anbauöler R3/8" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

• Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluft- werkzeugen. Verbesserte Beweg- lichkeit beim Werkzeugeinsatz. Art.-Nr. 090 106 0991

Gefahr! Reparaturen an Druckluftwerk- zeugen dürfen nur durch eine Fach- kraft ausgeführt werden! Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz

teilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler.

5. Wartung und Pflege

6. Lieferbares Zubehör

DEUTSCH Verwenden Sie umweltverträgliche Fette. Verhindern Sie unkontrolliertes Abtrop- fen, damit kein Fett in die Umwelt gelangt. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

Modell FP 8500 Luftbedarf l/Hub 0,4 Maximal zulässiger Arbeitsdruck bar 10 EN ISO 15744 Schallleistungspegel L

Abmessungen: Länge x Breite x Höhe mm 385 x 190 x 70 Gewicht kg 1,557 ENGLISH
