Produkttyp	Pneumatisk smörjpump
Märke	Metabo
Modell	FP 8500
Mått (L x B x H)	385 x 190 x 70 mm
Vikt	1,55 kg
Matning	Tryckluft
Maximalt tillåtet tryck	10 bar
Luftförbrukning per slag	0,4 l
Ljudeffektnivå (LWA)	88 dB(A)
Ljudtrycksnivå (LPA)	79 dB(A)
Huvudfunktioner	Smörjning av maskiner, fordon, industriella anläggningar
Fyllningsmetoder	Patron, fat, påfyllningspump
Smörjmedelstyp	Icke-korrosivt fett för smörjpumpar
Säkerhet	Avtryck, säkerhetsspärr, avluftning
Underhåll	Pneumatisk smörjning var 15:e minut, regelbunden rengöring
Reservdelar och tillbehör	Pneumatisk olja 0,5 L, smörjare, roterande led
Reparerbarhet	Reparationer endast av yrkespersoner
Allmän information	Hantverksmässig användning, överensstämmer med EN ISO-standarder
Leveransinnehåll	Smörjslang, rörledning, ventil, kompressionshuvud, avtryck, handtag, 1/4" anslutning

Vanliga frågor - FP 8500 METABO

Vilken typ av smörjmedel kan jag använda med pumpen FP 8500?

Använd endast icke-korrosiva smörjmedel avsedda för smörjpumpar. Följ smörjmedelstillverkarens anvisningar.

Hur fyller jag fettbehållaren med en patron?

Skruva av behållaren, för in den öppna patronen med öppningen uppåt, skruva på behållaren och håll säkerhetsspärren nedtryckt medan du trycker in stången.

Hur ställer jag in arbetstrycket?

Använd en tryckregulator på kompressorn. Maximalt tillåtet tryck är 10 bar (se tekniska data).

Vilken säkerhetsprocedur gäller före underhåll?

Koppla alltid bort tryckluftstillförseln före underhållsarbete.

Hur smörjer jag det pneumatiska verktyget?

Tillsätt 3–5 droppar pneumatisk olja i lufttillförseln var 15:e minut vid kontinuerlig användning, eller använd en smörjare.

Kan jag själv reparera pumpen FP 8500?

Nej, reparationer får endast utföras av kvalificerad personal. Skicka verktyget till en auktoriserad serviceverkstad.

Vilka tillbehör finns tillgängliga för denna modell?

Pneumatisk olja (art.nr 090 100 8540), smörjare (art.nr 090 105 4592), roterande luftanslutning (art.nr 090 106 0991).

Hur använder jag pumpen med ett smörjdon?

Fäst slangen eller röret på huvudet, ställ in trycket, anslut luften, placera pumpen på smörjdonet och tryck på avtryckaren.

Vad gör jag om stången inte dras tillbaka?

Kontrollera att säkerhetsspärren är ordentligt nedtryckt. Låt inte stången fällas tillbaka plötsligt. Kontakta service om problemet kvarstår.

Hur underhåller jag pumpen efter användning?

Rengör enheten, skydda den mot damm och fukt. Kontrollera skruvförband och dra åt vid behov.

BRUKSANVISNING FP 8500 METABO

Vi firsakr pa eget ansvar att denna produkt overensstammer med foljande standarder enigt bestammelserna i direktiven*

Pafyldning med fedtpatron

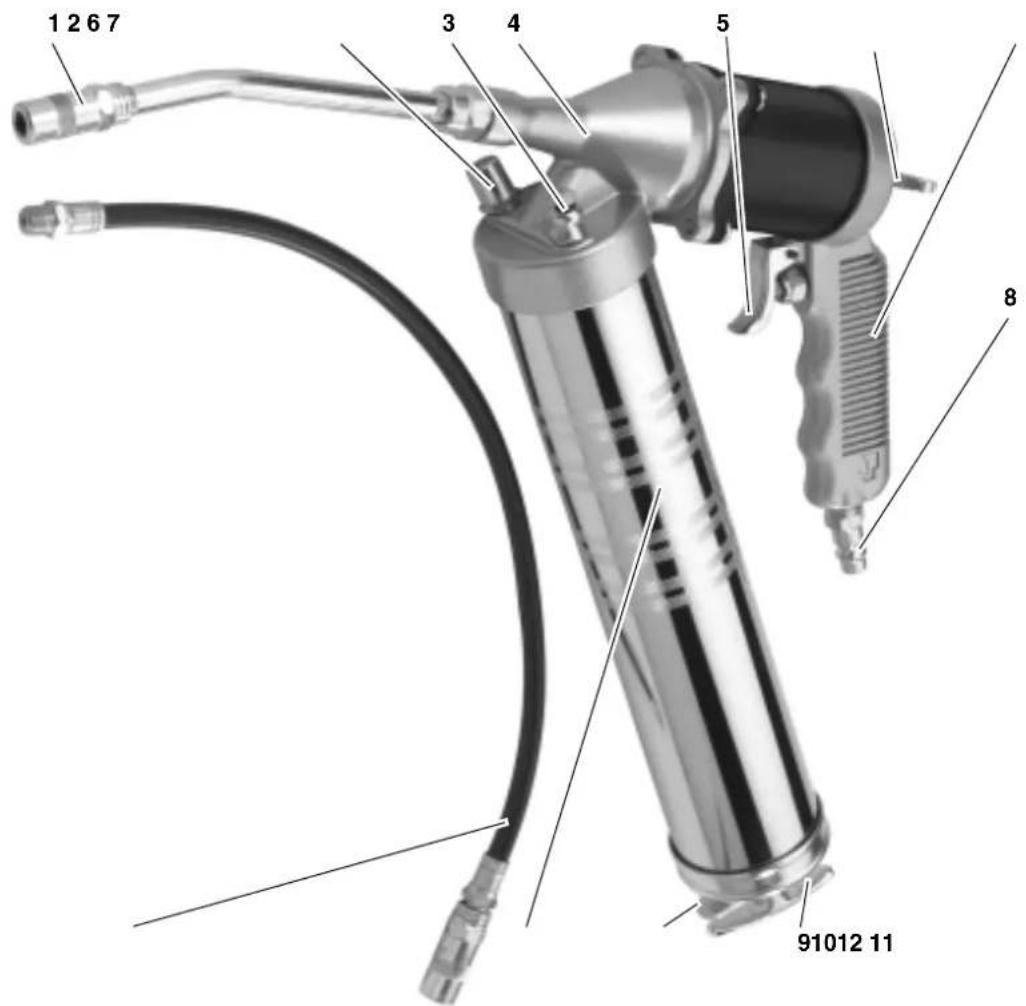

1. Översikt über verktyget (leveransomfattning)

1 Smorjor
2 Pafyllnadsstuts
3 Ventilationsventil
4 Tryckhuvud
5 Avtryckarbygel
6 Vingmutter (for justering av greppet)
7 Grepp
8 Insticksnippel 1/4" (Tryckluftsanslutting)
9 Tryckstang
10 Tryckstängssakring
11 Fettbehallare
12 Smorjslang

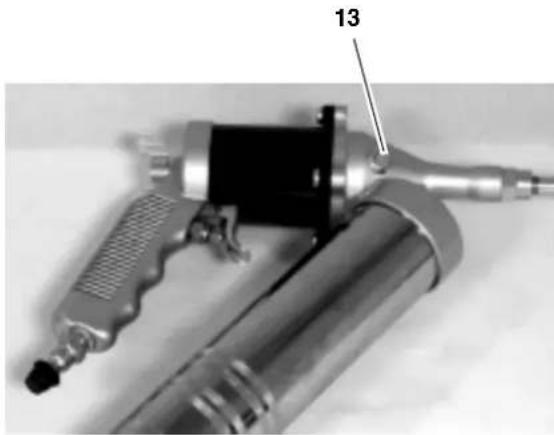

13 Ljuddampat luftutlopp

Innehällsforteckning

1. Oversikt over verktyget (leveransomfattning). 23

2. Läs detta Först! 24

3. Sakerhet.. 24
   3.1 Använd maskinen entwick
   anvisiningarna. 24
   3.2 Allmanna sakerhetsanvisiningar 24

4.Drift. 24

4.1 Färe Forstana Vandningen 24
4.2 Pafyllad av fettbehallaren.. 24
4.3 Anvand verktyget 25
5. Reparation och underhäll....25
6. Tillgangliga tillbehör 25
7. Reparation 25
8.Miljoskydd. 25
9. Tekniska data 26

2. Läs detta Först!

Denna bruksanvising har framställs sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagvisare for hur du sca lasa bruksanvisingen:

• Lásigenom hela bruksanvisingen innan du anvander verktyget. Observera specielt vara sakerhetsforeskrifter.
• Om materielen verkar ha blivit skadade under transporten skall leverantoren omedelbart underrattas. Ta inte verktyget i drift!
  Bruksanvisingen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar verktyg som liknar det som har beskrivs. Om duinte har nagon erfarenhet av sadana verktyg bor du soka hjalp fran erfarna personer.
• Behäll alla dokument som levererats med verktyget sä att de finns till hands for information om behov uppstår. Behäll kvittot for eventuella garantianspråk.
• Om du lánar ut eller saljer verktyget ske alla medlevererade Dokument overlámmas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

• Siffrorna i figurerna (1, 2, 3, ...)
• märkning enskilda delar;
• ar numreration fortopopande.
• Handlingsanvisningar, for vilka en viss ordningsfoljd maste beaktas, ar numreree.
• Handlingsanvisningar som kan utföras i valfri ordningsfoljd ar markta med en punkt.
• Listninger ar märka med ett streck.

3. Sakerhet

3.1 Använd maskinen enlgit anvisningarna

Smörjsprutan ar ett tryckluftsdrivet verktyg for hantverkmässig användning. Den kan anvandas vid smörjning av maskiner, fordon, lantbruksmaskiner, industrianlagninger och transportanlagninger.

Verktyget fär endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgår av tekiska data fär inte överskridas. Verktyget fär inte drivas med explosiva, brännbara eller halsovändiga gaser.

All annan användning ar forbjuden. Genom bruk som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkants av tillverkaren kan oförutsedda skador uppstå!

3.2 Allmanna sakerhetsanvisiningar

• Observera foljande sakerhetsanvisin- ningar nár du anvander detta verk- tgy for att forhindra fara for personer ell er sakskador.
• Beakta de speciella sakerhetsanvisin-ningarna i respektive kapitel.
  Följ även särskilda arbetarskyddsforeskrifter eller foreskrifter for forebyggande av olycksfall som finns forhandhavande av kompressorer ochtryckluftsverktyg.

Allmanna risker!

• Hall ordning pa arbetsplatsen - Oordning pa arbetsplatsen kan medfora risk for olyckstillbud.
• Var alltid uppmarksam. Använd inte verktyget om du ar okoncentrerad.
• Hall barn och andra personer på avstand frän arbetsområdet.

Forvara tryckluftsverktyg utom rackhall for barn.
- Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
- Avskilj verktyget fran tryckluftsanslutningen innan du:

• fyller på fettbehällaren,

• atgärd störningar eller
  -när du inte har verktyget under uppsikt.

• Hall fast tryckstangen pa avskruvade fettbehallare nar tryckstangssakringen lossas. Lat inte tryckstangen kastas tillbaka med ett ryck.
  Nar smorjsprutan lossas loper smorjmedel ut med Hogt tryck.

-Hall inte for smorjroret och smorslangen med handerna.
Rikta inte smorjsprutan mot manniskor aller djur.
- Använd endast smörjsprutan när den sitter på en smörnjippel.
- Häll fast smörslangen under hela smörjningen for att Förhindra att den slinter.

Fara genom otillräcklig personlig skyddsutrustning!

• Använd hörselskydd.

Fara genom brister på verkty-get!

Undvik att reparera verktyget själv!
Reparationer på kompressorer,
tryckkarl och tryckluftsverktyg fär
endast utforas av fackpersonal.

Obs!

Skydda verktyget, särskilt tryckluftsanslutningen, frän damm och smuts.
- Se till att det maximalt tillatna arbetstryck som anges i tekiska data inte överskrides.

Arbetstrycket skastaallas in via entryckregulator.
Undvik att overbelasta verktyget - anvand det endast inom det effektomrade som anges i tekiska data.

4. Drift

4.1 Färe fürsta användningen

• Skruva i sticknippeln.

4.2 Pafyllnad av fettbehalla-ren

Obs!

Fyll endast pa fettbehallaren med icke-korrosiva smorjmedel, som far anvandas i smorjsprutor. Beakta anvisingarna fran tillverkaren av smorjmedlet.

Tryckolven kan deformeras genom varaktig använding av patroner. Om du samtidigt byter pafyllnadsmetod kan otäthet och lackage uppsta. Bestam dig om möjlig for en konsekvent metod.

Anmarkning:

Vid byte av smorjmedelssort kan ren anvandning av det nya smorjmedlet endast sakerstallas genom en grundlig rengoring.

Pafyllad med patron

1. Lossa fettbehallaren genom att vrida den moturs.
2. For in patronen med oppingen uppat i fettbehallaren och tryck den nedat.
3. Skruva fast fettbehällaren medurs. Drag inte fast den for hårt.
4. Hall tryckstängssakringen intryckt och skjut in tryckstangen.

Pafyllnad fran fat

1. Lossa fettbehallaren genom att vrida den moturs.
2. Sank ned fettbehällaren cirka 5 cm i smörjmedlet och drag langsamt ut tryckstången till anhället.
3. Skruva fast fettbehallaren medurs.
4. Hall tryckstängssakringen intryckt och skjut in tryckstangen.

Päffylnad genom päfyllnadspump

1. Drag ut tryckstangen till anhallet.
2. Anslut pafyllnadsstutsen med pafyllnadspumpen.
3. Aktivera pafyllnadspumpen och fyll fettbehällaren fullständigt.
4. Koppla loss pafyllnadsstutsen fran pafyllnadspumpen.
5. Hall tryckstängssakringen intryckt och skjut in tryckstangen.

4.3 Använd verktyget

Obs!

For att verktyget sca vara brukbart under en lang tid sca tillracklig forsorjning av pneumatikolja finnas tillhanda. Detta kan ske pa foljande satt:

• Frán en serviceenhet med smörj-apparat vid kompressorn.
  -FrAn en pamonerad smorjapparat som installeras i tryckledningen aller direkt pa tryckluftsverktyget.
  Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand var 15:e arbetsminut (kontinuerlig anvandning) i tryckluftsanslutningen.

• Skruva fast antingen smorjroret aller smorjslangen medurs på tryckhuvudet.

• Ställ in arbetstrycket på kompressorn (maximalt tillatet arbetstryck, se Tekniska data).
• Anslut verktyget till tryckluftstillforseln med snabbkopplingen.
• Satt pa smorjpistolen pa smorjnPeln.
• Tryck avfyringsbygeln for att smorja.
• Slapp avfyringsbygeln sa snart till-racklig fettmangd finns pa smorjnP-peln.

Anmarkning:

Beakta information fran tillverkaren av maskinen/anlaggningen som smorjs angaende tryck, smorjintervalliksom smorjmedelssort och smorjmedelsmangd.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslut- ningen innan arben genomfors pa verktyget.

Övriga unterhälls- aller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrollera att alla skrufvorband ar fast atdragna uller dra ev. at dem.

• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad smörjapparat, ská cirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftsanslutningen var 15:e arbetsminut (kontinuerlig användning).
  Förvara inte verktyget oskyddat utomhus aller i fuktig milj.

6. Tillgangliga tillbehör

Pneumatikolja 0,5 liter Specialoljfa fortryckluftverktyg, serviceenheter ochpabyggda smorjenheter. Art.nr.0901008540
Smorjenhet for pabyggnad R3/8"
innerganga
For installation direkt pa tryckluftsverktyg. Oljenivan ar alltid synlig
genom ett sikfonder.
Art.nr.090 105 4592
Vrid- och tippbar luftintagsled DKG 1/4" For montering direkt på tryckluftsverktyg. Forbattrad rrolighet vid anvandningen av verktyget. Art.nr.090 106 0991

7. Reparation

Fara! Reparationer pa tryckluftsverktyg farr endast genomforas av kvalificerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen finns på reservdelslisten.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Använd miljövanligt fett.

Förhindra okontrollerad dropping, sa att inget fett hamnar i miljon.

Maskinens forpackningsmaterial kan atervinnas till 100% .

Uttjanta maskiner och tillbehör innehäller stora mängder vardefullrámaterial och plaster som kan lämnas in För atervinning.

Bruksanvisingen ar tryckt pa klorfritt blekt papper.

1. Tekniska data

Modell FP 8500
Luftbehov l/slag 0,4
Maximalt tillåtet arbitstryck bar 10
EN ISO 15744Ljudeffektsnivå LwALjudtrycksnivå LpAsäkerhet K	dB (A)dB (A)dB (A)	88794
Mättl:längd x bredd x höjd	mm	385 x 190 x 70
Vikt kg 1,55
