РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FP 8500 METABO

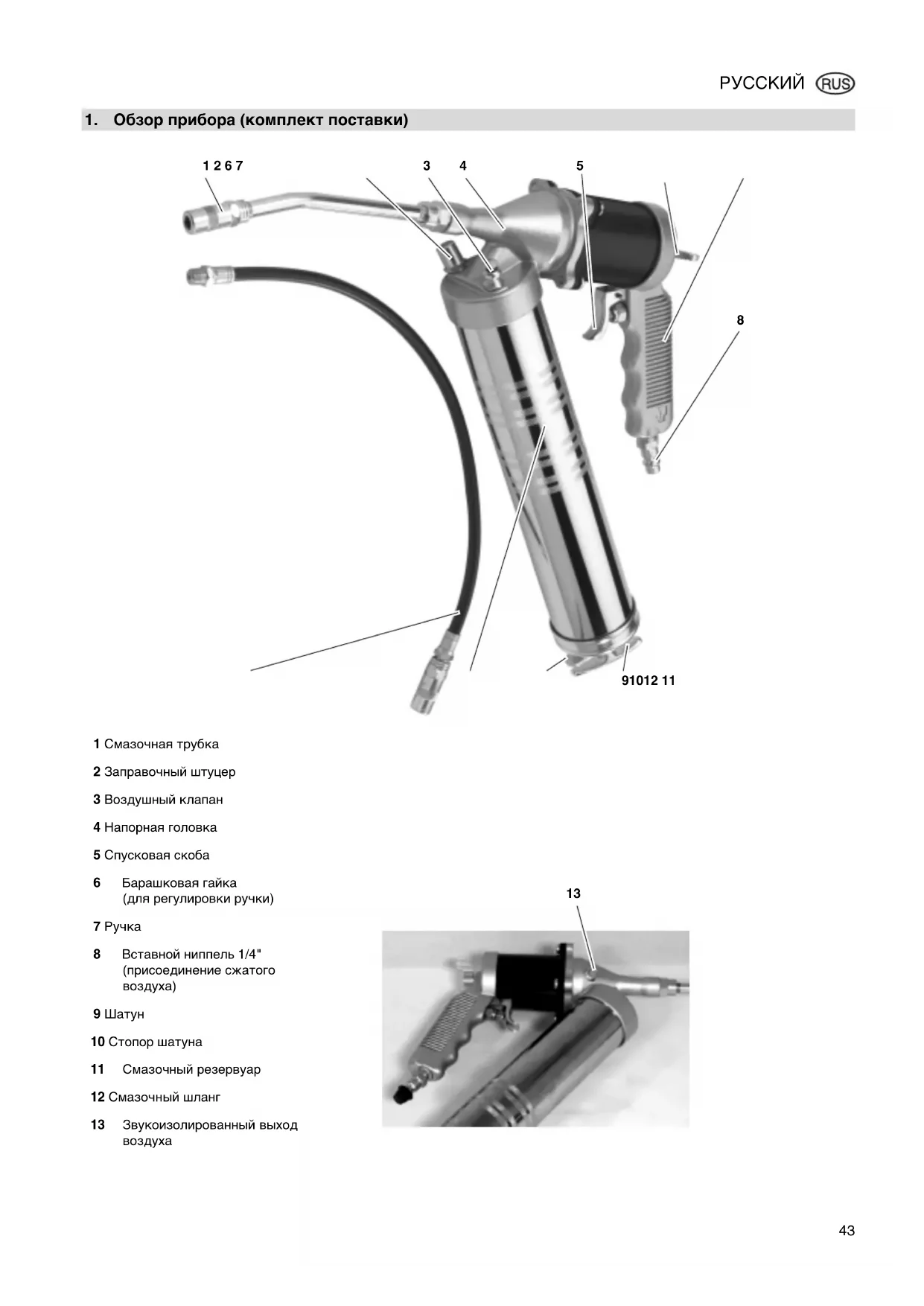

1. Обзор прибора (комплект поставки)

1 Смазочная трубка 2 Заправочный штуцер 3 Воздушный клапан 4 Напорная головка 5 Спусковая скоба 6 Барашковая гайка (для регулировки ручки) 7 Ручка 8 Вставной ниппель 1/4" (присоединение сжатого

9 Шатун 10 Стопор шатуна 11 Смазочный резервуар 12 Смазочный шланг 13 Звукоизолированный выход

XK0039RU2.fm Оригинальное руководство по эксплуатации РУССКИЙ44

2. Прочитать вначале! ................44

3. Безопасность ...........................44

3.1 Надлежащее применение ........44

3.2 Общие указания по

технике безопасности ..............44

4. Эксплуатация ..........................45

4.1 Перед первым запуском...........45

смазочного резервуара ............45

4.3 Работа с инструментом ............45

5. Техобслуживание и уход.......45

8. Защита окружающей среды ... 46

характеристики .......................46 Настоящее руководство составлено таким образом, чтобы Вы могли быстро и безопасно работать с инструментом. Ниже небольшая рекомендация, как следует читать это руководство:

• Полностью прочтите руководство перед запуском инструмента. Особое внимание уделите указаниям по безопасности.

• При обнаружении повреждений вследствие транспортировки немедленно сообщите о них продавцу. В этом случае нельзя запускать инструмент!

• Руководство адресовано лицам, имеющим базовые технические знания и навыки обращения с подобными инструментами. Если Вы не имеете опыта обращения с такими инструментами, воспользуйтесь помощью опытных

• Сохраняйте всю документацию, поставляемую вместе с этим инструментом, чтобы при необходимости можно было получить нужную информацию. Для получения гарантийного обслуживания сохраните чек о

• Если Вы передаете или продаете инструмент другим людям, передавайте также всю прилагаемую документацию. Производитель не несет ответственности за ущерб, возникший вследствие несоблюдения настоящего руководства. Сведения в данном руководстве помечены следующим образом:

Предупреждение о травмах и ущербе для окружающей среды.

Предупреждение о материальном ущербе.

Дополнительная информация. − Цифры на рисунках (1, 2, 3, ...) − обозначают детали; − имеют сквозную нумерацию. − Указания по работе, для которых следует соблюдать определенную последовательность, снабжены нумерацией. − Указания по работе с произвольной последовательностью обозначены точками. − Пункты списков обозначены черточками.

Смазочный шприц представляет собой пневматический инструмент для применения в мастерских. Его можно использовать для смазки станков, автомобилей, сельскохозяйственных машин, промышленных установок, транспортных и конвейерных

Данный инструмент должен приводиться в действие только компрессором сжатого воздуха. Запрещается превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Запрещается использовать инструмент с взрывоопасными, горючими и вредными газами. Любое иное применение является ненадлежащим. Ненадлежащее использование, модификации иниструмента или использование частей, не проверенных и не одобренных производителем, могут привести к непредсказуемому

3.2 Общие указания по

технике безопасности

• При использовании инструмента соблюдать приведенные ниже указания по безопасности, чтобы избежать опасности возникновения травм или материального ущерба.

• Соблюдать специальные указания по безопасности, приведенные в соответствующих

• Соблюдать возможные особые нормативы по охране труда и предотвращению несчастных случаев при работе с компрессорами и пневматическими инструментами.

• Содержать рабочее место в порядке – беспорядок на рабочем месте может привести к несчастным случаям.

• Проявлять внимательность. Не пользуйтесь инструментом, если Вы не в состоянии сосредоточиться.

• Не допускать детей и посторонних лиц в рабочую зону.

• Хранить пневматические инструменты в месте, не доступном для детей.

• Подключать инструмент к компрессору только через быстродействующую муфту.

• Отсоединять инструмент от линии сжатого воздуха перед выполнением следующих работ: − заполнение смазочного резервуара, − устранение неисправностей

− если инструмент оставляется без надзора.

• При отсоединении стопора шатуна придерживать шатун отвинченного смазочного резервуара. Не допускайте резкого отпружинивания шатуна

• При отсоединении смазочного шприца смазка выходит наружу под высоким давлением. − Не закрывайте смазочную трубку и смазочный шланг

− Не направляйте смазочный шприц на людей и животных. − Запускайте шприц только тогда, когда он насажен на смазочный ниппель.

2. Прочитать вначале!

− Крепко удерживайте смазочный шланг во время всего процесса смазки, чтобы он не выпал из рук.

Опасность вследствие недостаточного личного защитного снаряжения!

• Надевать защитные наушники.

Опасность вследствие дефектов прибора!

• Не ремонтировать инструмент самостоятельно! Ремонт компрессоров, напорных резервуаров и пневматических инструментов должен выполняться только специалистами.

• Оберегайте прибор, особенно патрубок для сжатого воздуха, от пыли и грязи.

• Не превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Рабочее давление следует устанавливать при помощи

• Избегать перегрузок инструмента – использовать его только в диапазоне мощности, указанном в технических характеристиках.

• Ввинтить вставной ниппель.

4.2 Заполнение смазочного

• Заполняйте резервуар исключительно некорозионными смазочными материалами, разрешенными к применению в смазочных шприцах. Соблюдайте указания производителя смазочного материала.

• Нагнетающий поршень может деформироваться при длительном использовании патронов. При последующей смене метода заполнения может возникнуть негерметичность и произойти выход смазки. По возможности установите единый метод заполнения.

При смене сорта смазки обязательно требуется тщательная

Заполнение при помощи патрона

1. Отвинтить смазочный резервуар

по направлению против часовой

2. Вставить патрон открытым

концом вверх и надавить вниз.

3. Вкрутить резервуар по часовой

стрелке. Не затягивать слишком

4. Удерживать стопор шатуна

нажатым и задвинуть шатун. Заполнение из тары

1. Отвинтить смазочный резервуар

по направлению против часовой

2. Погрузить резервуар в масло на

глубину около 5 см и медленно выдвинуть шатун до упора.

3. Вкрутить резервуар по часовой

4. Удерживать стопор шатуна

нажатым и задвинуть шатун. Заполнение при помощи насоса

1. Выдвинуть шатун до упора.

2. Соединить заправочный штуцер с

3. Включить насос и полностью

заправить смазочный резервуар.

4. Разъединить заправочный

5. Удерживать стопор шатуна

нажатым и задвинуть шатун.

4.3 Работа с инструментом

Для длительной работы инструмента залить достаточное количество масла для пневматики. Это можно сделать следующим

− Через сервисное отверстие при помощи масленки на компрессоре. − Через приставную масленку, установленную в магистраль сжатого воздуха или непосредственно на пневматическом инструменте. − Каждые 15 минут работы (при длительном использовании) вручную вводить 3 - 5 капель пневматического масла в присоединение для сжатого

1. Закрутить смазочную трубку или

смазочный шланг по часовой стрелке на напорной головке.

2. Установить рабочее давление на

компрессоре (предельно допустимое рабочее давление см. в технических характеристиках).

3. Происоединить инструмент к

линии сжатого воздуха через быстродействующую муфту.

4. Приставить шприц к смазочному

5. Для подачи смазки нажать на

6. Отпустить скобу, как только на

ниппель будет подано достаточное количество смазки.

Соблюдать указания производителя смазываемого прибора по давлению, периодичности смазки, а также типу и количеству смазочного

Перед выполнением любых работ на инструменте отсоединять подачу сжатого воздуха. Работы по техобслуживанию или

5. Техобслуживание и

ремонту, не описанные в данной главе, должны выполняться только специалистами.

• Проверить резьбовые соединения на прочность, при необходимости подтянуть.

• Если инструмент не смазывается блоком техобслуживания или приставной масленкой, следует каждые 15 минут работы (длительное использование) наносить вручную 3 - 5 капель пневматического масла в присоединение сжатого воздуха.

• Не хранить инструмент без защиты на открытом воздухе или во влажной среде.

• Масло для пневматики 0,5 литров Специальное масло для пневматических инструментов, блоков техобслуживания и приставных масленок. Артикул 090 100 8540

• Приставная масленка R3/8" внутр. резьба Для установки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 090 105 4592

• Поворотно-откидной воздухозаборный шарнир DKG 1/4" Для установки непосредственно на пневматических инструментах. Улучшенная подвижность при использовании инструмента. Артикул090 090 106 0991

Ремонт пневматических инструментов должен производиться только специалистами! Неисправные инструменты можно присылать в сервисный отдел в Вашей стране. Адрес приведен в списке запасных частей. При высылке инструмента просьба описать возникшую неисправность. Используйте экологически безопасные смазочные материалы. Предотвращайте неконтролируемое каплепадение во избежание попадания смазки в окружающую

Упаковочный материал для прибора может быть переработан на 100 %. Отработавшие машины и принадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке. Руководство напечатано на бумаге, беленой бесхлорным способом.

8. Защита окружающей

9. Технические характеристики

Модель FP 8500 Расход воздуха л/ход 0,4 Предельно допустимое рабочее давление бар 10 EN ISO 15744 Уровень звуковой мощности L

Уровень звукового давления L

длина x ширина x высота мм 385 x 190 x 70 Вес кг 1,55
