Produkttype	Batterilader
Merke	Black & Decker
Modell	BDV1085
Vekt	4,2 kg
Inngangseffekt	230 V AC, 550 W
Utgangsspenning	12 V DC
Utgangsstrøm	2 A, 10 A, 30 A, 80 A (motorstart)
Kompatibel batteritype	Blybatteri 12 V (væske, vedlikeholdsfritt, dypcyklus, marine, gel)
Ladefaser	Rasklading (30 A), absorpsjonslading, vedlikeholdslading
Tilleggsfunksjoner	Motorstart (80 A), dynamotest, stabilisering, automatisk vedlikeholdslading
Display	Digitalt display (strøm, spenning, feilkoder)
Transportkrok	Ja
Batteriklemmer	Rød (positiv) og svart (negativ) med klemholdere
Sikkerhet og beskyttelse	Beskyttelse mot polvendt, overoppheting, kortslutning, sulfatert batteri
Vedlikehold og rengjøring	Rengjør med en fuktig klut, ikke bruk løsemidler. Koble fra før vedlikehold.
Reservedeler og reparabilitet	Ingen brukerreparerbare deler. Reparasjon hos autorisert Black & Decker-senter.
Garanti	24 måneder
Bruksmiljø	Hjemmebruk, tørt og ventilert sted, utilgjengelig for barn

Ofte stilte spørsmål - BDV1085 BLACK & DECKER

Hvilke batterier kan jeg lade med BDV1085?

Denne laderen er designet for 12 V blybatterier, inkludert bilbatterier, vedlikeholdsfrie, dypcyklus-, marine- og gelbatterier. Ikke lad ikke-oppladbare batterier.

Hvilke ladestrømmer er tilgjengelige?

Laderen tilbyr 2 A, 10 A og 30 A for lading, og 80 A for motorstartfunksjon. Mikroprosessoren justerer automatisk strømmen etter batteriets tilstand.

Hvordan starter jeg motoren med denne laderen?

Velg først 30 A med knappen 2/10/30A (15), trykk deretter umiddelbart på 80 A-knappen (12). Skjermen teller ned fra 999 til 000. Når den blinker, start motoren. La den kjøle seg ned i 4–5 minutter mellom forsøkene.

Hva betyr feilkode F01?

F01 indikerer intern kortslutning i en battericelle. Det anbefales å få batteriet sjekket av en fagperson.

Hvordan utfører jeg batteristabilisering?

Stabilisering er bare mulig med et væskebatteri (WET). Sørg for at batteriet er koblet fra kjøretøyet, velg WET-modus, trykk deretter på den innfelte stabiliseringsknappen (9). Prosessen begrenser strømmen til 4 A.

Kan jeg bruke laderen på et frosset batteri?

Nei, prøv aldri å lade et frosset batteri. Det kan forårsake skade og eksplosjonsfare. Vent til batteriet er helt tint.

Hvordan vedlikeholder jeg laderen?

Koble alltid laderen fra før rengjøring. Bruk en fuktig klut uten løsemidler eller slipemidler. Rengjør klemmene etter hver bruk for å unngå korrosjon. Rull opp kablene uten å stramme dem.

Laderen viser F02, hva gjør jeg?

F02 indikerer dårlig kontakt eller for lav spenning. Koble fra laderen, rengjør batteripolene og koble til igjen. Hvis problemet vedvarer, få batteriet sjekket.

Hvor lang er ladetiden for et 50 Ah batteri utladet til 50 %?

Ved 10 A er omtrentlig tid 2,8 timer (50 % kolonne i tabellen). Tidene varierer etter batteriets tilstand. Bruk strømmen som er tilpasset batteriets størrelse.

Kan jeg la laderen være tilkoblet permanent?

Ja, takket være automatisk vedlikeholdslading. Laderen holder batteriet fulladet uten overlading. Vedlikeholdsladelyset (6) lyser og skjermen viser FUL når det er ferdig.

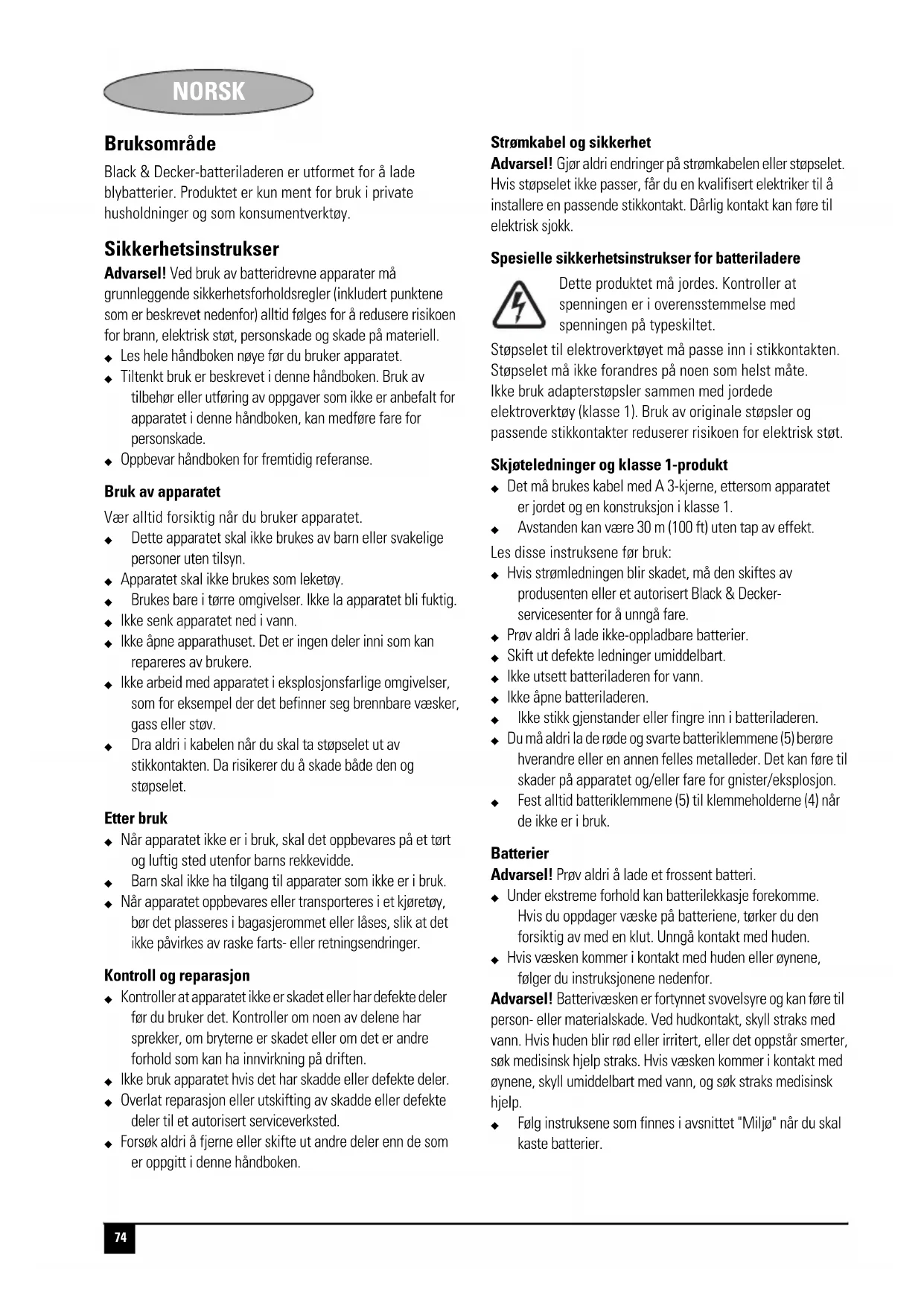

BRUKSANVISNING BDV1085 BLACK & DECKER

Oversikt over batteriladdaren (fig. C)

Advarel! Ved bruk av batteridrevne apparater ma grunnleggende sikkerhetsforholdsregler (inkludert punktene som er beskrevet nedenfor) alltid falges for a redusere risikoen forbrann, elektrisk stot, personskade og skade pa materiell.

Les hele handboken noye for du bruker apparatet.
- Tiltenkt bruk er beskrevet i/DDnboken. Bruk av tilbehoreller utforing av oppgaver som ikke er anbefalt for apparatet i/DDnboken, kan medfore fare for personskade.
Oppbevar handboken for fremtidig referanse.

Bruk av apparatet

Vær alltid forsiktig nár du bruker apparatet.

Dette apparatet skal不解 brakes av barn eller svakelige personer uten tilsyn.
Apparatetskilikebrukes somleketoy.
Brukes bare i tøre omgivelser. Ikke la apparatet blu fuktig.
- Ikke senk apparatet ned i vann.
- Ikke apne apparathuset. Det er ingen deler inni som kan repareres av brukere.
Ikke arbeid med apparatet i eksplosjonsfarlige omgivelser, som for eksempel der det befinner seg brennbare vaesker, gass ell er stov.
Dra aldri i kabelen nár du skal ta stopselet ut av stikkontakten. Da risikerer du a skade bade den og stopselet.

Etter bruk

När apparatet ikke er i bruk, skal det oppbevares pa et tort og luftig sted utenfor barns rekkevidde.
Barn skal jeg he tilgang til apparater som jeg er i bruk.
Nár apparatet oppbevares eller Transporteres i et kjøretøy, bør det plasseres i bagasjerommet eller lases, sik at det ikke pávirkes av raske farts- eller retningsendringer.

Kontroll og reparasjon

Kontroller at apparatet不解 er skadet eller har defekte deler fdo bruker det. Kontroller om noen av delene har sprekker, om bryterne er skadet eller om det er andre forhold som kan ha innvirkning pa driften.
- Ikke bruk apparatet hvis det har skadde eller defekte deler.
Overlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted.
Forsak aldri Å fjerne ell er skifte ut andre deler enn de som er oppgitt i donne handboken.

Strömkabel og sikkerhet

Stopselet til elektroverktøyet ma passer inn i stikkontakten.
Stopselet ma ikke forandres på noen som helst mæte.
Ikke bruk adapterstøpsler sammen med jorde de
elektroverktøy (klasse 1). Bruk av originale støpsler og
passende stikkontakter reduserer risikoen for elektrisk støt.

Skjeteledninger og klasse 1-product

Det mä brukes kabel med A 3-kjerne, ettersom apparatet er jordet oq en konstruktion i classe 1.
Avstanden kan vaere 30m (100 ft) uten tap av effekt.

Les disse instruksene for suk:

Hvis strømledningen blir skadet, ma den skiftes av produsenten eller et autorisert Black & Deckerservicesenter for a unna fare.

Proy aldri à lade ikke-oppladbare batterier.
Skift ut defekte ledninger umiddelbart.
Ikke utsett batteriladeren for yann.
Ikke apne batteriladeren.
- lkke stikk gienstander eller fingre inn i batteriladeren.
Du ma aldri la de rode og svarte batteriklemmene (5) berore hverandre eller en annen felles metalleder. Det kan fere til skader på apparatet og/eller fare for gnister/eksplsson.
Fest alltid batteriklemmene (5) til klemmeholderne (4) när de/DDke er i hruk

Batterier

Ha destillert vann i hver celle til batterisyren nar det nivaet som er spesifisert av batteriproduusenten. Dette bidrar til a fjerne overflodig gass fra cellene. Ikke fyll for mye. Nar det gjelder batteri uten cellehetter (vedlikeholdsfritt), folger du noye produsentens instrukser for ladning.
Sett deg inn i alle spesielle forholdsergler fra batteriproduusenten, for eksempel for a fjerne aller icke fjere cellehetter under ladning, og anbefalte ladehastigheter.
Sorg for at den innledende ladehastigheten ikke overskrider batterijprodusentens krav.

Adversel! Risiko for eksplusive gassblandinger. Det er farlig a arbeide i nærheten av et blybatteri. Batterier danner eksplusive gasser ved normal bruk av batteri. Derfor er det svert viktig at du har satt deg inn i/DDne handboken f#r du bruker batteriladeren, og at du folger instruksene noye.

Bruk av tilbehør som ikke er anbefalt eller solgt av Black & Decker, kan före til brannfare, elektrisk sjokk eller personskade.
lkke bruk skjoteledning med minre det er absolutt nadvendig. Bruk av en uegnet skjoteledning kan gi risiko for brann og elektrisk sjokk og gjor garantien ugylidig.

Personsikkerhet

Bruk alltid vernebriller og egnede klaer som beskytter mot kontakt med batterivæske.

Unngå à berøre øynene mens du arbeider med et batteri. Det kankommen syre, syrepartiklerller korrosjon i øynene.

Fjern metallgjenstander som ringer, armband, halskjeder og klokker nár du arbeider med et blybatteri. Et blybatteri kan forarsake en kortslutningsström som er sterk nok til ä gialvorlige forbrenninger.

Vær ekstra forsiktig sa du reduserer risikoen for Å slippe en metallgjenstand på batteriet. Dette kan forårsake gnister eller kortslutte batteriet aller andre elektriske deler, noe som kan forårsake en eksplosjon.

Forberedelser for ladning

Apparatet mä bare koples til et 12 V blybatteri. För du lader, bekrefter du at batterispenningen er 12 V ved à se pa etiketten på batteriet aller benytte tilgjengelige opplysninger knyttet til bruken av det, for eksempel en handbok for bil.

Ikke bruk apparatet for Å lade torrbatterier som vanligvis brukes i apparater til hjemmebruk. Disse batteriene kan briste og fere til personskader og materielle skader.

Plasser batteriladeren sa langt borte fra batteriet som ledningene tillater. Batteriladeren har brytere som kan danne gnist.
- Ikke plasser batteriladeren over batteriet, og ikke sett batteriladeren oppå batteriet.
Det kan samle seg eksplosee gasser nær bakken. Plasser batteriladeren sa hoyt som mulig over bakkeplan.
- Ikke bruk elektroverktoy i ladeomrādet.
- Ikke røyk, og ikke bruk øpen il daleområdet.
Folg instruksene for tikopling og frakopling av ledninger til batterilader eller batteriterminaler.

Et bátbatteri ma tas ut og lades pa land. Hvis batteriet skal lades om bord, kreves det utstyr som er konstruert spesielt for bruk pa sjoen. Dette apparatet er IKKE konstruert for slik bruk.

Kjoretoyer kan ha elektriske og elektroniske systemer (f.eks. motorstyringsystemer aller mobiltelefoner) som kan bliskadet, dersom de utsettes for hoy startspenning og spentningsstopper. For du kopler apparatet til kjoretoyet, ma du lese brukerhandboken for kjoretoyet for a sjekke at ekstern ladning er tillatt.

Ikke lad batteriet mens motoren er i gang.
Vær oppmerksom pa at maskindeler, for eksempel kjøleviften, kan starte automatisk. Hold hendene og kroppen unna maskinkomponenter, og plasser batterilader og kabler sik at kontakt unngås.
Sorg for at batteriladeren og kablene er plassert sik at det ikke oppstår skadeningar dekrer og deksler til maskinrom lukkes.
Sorg for at tlikoplingene kan utfores uten Å berore metallgodset eller komponenter i nærhen av batteriet.
Nár du bruker dette apparatet i nærhen av kjoretoyets batteri og motor, ma du plassere apparatet pa et flatt, stabilt underlag og passe pa holde alle klemmer, ledninger, kaer og kroppsdeler unna kjoretoyets bevegelige deler.
Hvis det er nadvendig a fjerne batteriet fra kjoretoyet for a lade det ell rengjore terminalene, ma du passe pa at alt utsty i bilen er slatt av sa det ikke oppstar gnist.

NORSK

For a redusere risikoen for elektrisk stot ma du kople apparatet fra enhver strmkilde for du vedlikeholder erler rengjor det. Risikoen reduseres ikke ved at bryterne slas av uten at apparatet kuples fra strommen.

Tilkoling av batteriladeren

Advarsell! Et båt batteri ma tas ut og lades på land. Hvis batteriet skal lades om bord, kreves det utstyr som er konstruert spesielt for bruk på sjøen.

Lade et batteri som er koplet i kretsen

Gal kopling, kortslutning av batteriet, plasseringen av batteriet og plasseringen av batteriladeren kan medfere fare. Sorg for at det er gjort tilstrekkelige forberedelser ffor du fortsetter.

Advarsel! Hvis du ikke fær tilgang til batteripolene, eller hvis batteriklemmene (5)kommen i kontakt med godset ull komponenter iærheten av batteriet, ma batteriet tas ut for ladning. Folg produsentens instrukser for a ta ut batteriet.

Kontroller polariteten for batteripolene. En positiv (POS, P, +) batteripol har vanligvis storre diameter enn den negative (NEG, N, -) batteripolen.
Falg produsentens instrukser for a fjerne eventuelle isolerende deksler fra batteripolene.
Kople den positive (rode) klemmen fra batteriladeren til den positive (POS, P, +) polen på batteriet.
Kople den negative (svarte) klemmen fra batteriladeren til den negative (NEG, N, -) polen på batteriet.

slá av batteriladeren, og ta stopselet ut av stikkontakten.
kople den negative klemmen fra forst.
kople den positive klemmen fra sist.
- sette eventuelle isolasjonsdeksler tilbake på batteripolene.

Lade et batteri som er koplet fra kretsen

Adversel! Gal kopling, kortslutting av batteriet, plasseringen av batteriet og plasseringen av batteriladeren kan medfere sare. Sorg for at det er gjort tilstrekkelige forberedelser fdru fortsetter.

Hvis ikke batteriet allerede er tatt ut av kretsen, følger du produsentens instrukser for á ta ut batteriet För ladning.

Kontroller polariteten for batteripolene. En positiv (POS, P, +) batteripol har vanligvis større diameter enn den negative (NEG, N, -) batteripolen.

Kople den positive (rode) klemmen fra batteriladeren til den positive (POS, P, +) polen på batteriet.

sla av batteriladeren, og ta stopelet ut av stikkontakten.
kople den negative klemmen fra forst.
kouple den positive klemmen fra sist
- sette eventuelle isolasjonsdeksler tilbake på batteripolene.

Funksjoner

1. Digital skjerm
2. Bärehandtak
3. Kontrollpanel
4. Klemmeholdere
5. Batteriklemmer

Bruk

Oversikt over batteriladeren (figur C)

Black & Decker batterilader har en hoy ladehastighet pa opptil 30 A og en lav ladehastighet pa 2 A, Batteriladeren har ogsa 80 A tilgengelig strom for a starte en motor. Den er utformet for a lade bare 12 V blybatterier, det vil si konvensjonelle bilbatterier samt vedlikeholdsfrie batterier, marine deep cycle-batterier og gelbatterier, som blir brukt i biler, lastebiler, landbruksmaskiner, bater, gressklippere/ hagetraktorer og til ulike andre anvendelser.

Batteriladeren har en tretrinns svart effektiv
ladningsteknologi som benytter innebygd
mikroprossessorkontroll som sikrer rask, sikker og fullstendig
ladning av ladbare batterier.

Trinn 1 - rask startladning (figur C)

Trinn 1 er en rask startladning ved 30 A for Å levere maksimal ladestrøm for Å "vekke opp" ethvert ladbart 12 V batteri og for Å muliggjore rask start av motoren. Nå batteriet när en maksimal forhandsbestemt spensing, piper batteriladeren og begyinner trinn 2 av ladningen.

Trinn 2 - absorpsjonsladning (figur C)

Trinn 2 er en absorpsjonsladning som opprettholder
maksimal konstant ladning ved en konstant, sikker,
forhandsbestemt spelning. I donne fasen er ladespenningen
konstant, mens ladesstrømmen er redusert forå muliggjore
maksimal korrekt overfaring til indre kjemisk energia.

Ved slutten av trinn 2 piper batteriladeren og begyinner automatisk på trinn 3 av ladningen.

Trinn 3 - toppladning (figur C)

Trinn 3 topper ladningen. Spenningen blir regulert automatisk og blir redusert til et forhandsbestemt niva, mens strommen blir justert for sikker, effektiv batteriladning. Ved avslutningen av trinn 3 piper apparatet og gir signal om at ladningen er fullfort.

Brytere og indicatorer

Funksjonstrykknapper (figur A)

Funksjonstrykknappene er fra venstre til høyre:

Knapp for batteritype (16) (trinn 1). Med\ denne knappen kanBrukeren velge vaeskebatteri\ eller vedlikeholdsfritt batteri for effektiv og\ sikker ladning. De fleste bilbatterier er\ vaeskebatterier. Se i batteriprodusentens\ spesifikasjoner etter batteritype.

2/10/30 A trykknapp (15) (ladehastighetsvelger trinn 2). Med donne trykknappen kan brukeren velge ladehastighet på grunnlag av batteristørrse. Dette valget og den faktiske batteriladehastigheten blir overvåket av mikroprossessen og vises på den digitale skjermen. Batteriladeren vil slutte Å lade hvis hastigheten er for stor eller for liters for batteristørrelsen og forholdene.

Knapp for 80 A (12) (motorstart). Denne knappen starter en motorstartsekvens for batteriladeren. Denne knappen blir ikke aktivert,hvis ikke batteriladeren er i 30 A-lademodus.Sett knappen 2/10/30A (15) på 30 A Forst forå aktivere dette knappen.

Trykknapp for kontroll av generator (13). Denne trykknappen muliggjør en fem sekunders kontroll for a måle batterispenningen. Denne kontrollen blir gjentatt ved forskjellige belastningsnivær, og testen gjør det mulig for brukeren avgjare om generatoren kan holde følge med belastningen. Den kan vise om generatoren trenger service.

Batterispenningstrykknapp (14). Med denne knappen er det mulig aktivere maling av batterispenningen.

Utjevningsknapp (9). Dette er en nedsenket trykknapp som brukes til a starte utjevningsprossessen.

Indikatorer pa kontrollpanelet (figur A)

Vedlikeholdsfri-indikator (11) - lyser nár batteritypevelgeren stared på vedlikeholdsfritt batteri.

Indikator for vedlikeholdsladning (6) - lyser\ när automatisk ladningsovervåkning er aktiv. Med这部分 funksjonen kan du fã et batteri til ä oppretholde ladningen over lange期内eruten bruk. Hvis strømmen til batteriladeren blir brutt, vil batteriladeren automatisk gã tilbake til standardinnstillingene sã snart strømmen er tilbake. Batteritypevelgeren vil da settes til vedlikeholdsfritt.

Batterispenningsindicator (7)-lyser nár batterispennen vises pà den digitale skjermen (1).

Indicator for fungerende generator (8) - lyser nár kontroller for belastning eller ikke belastning viser at generatoren holder følge med den elektriske belastningen.

Valg av Iadehastighet (figur A)

När batteriklemmene (5) er koplet korrekt til, setter du stopselet til batteriladeren i en stikkontakt med 230 V. Lysene på den digitale skjermen til batteriladeren (1) viser et sirkelmønster for Å vise at det blir tilfør effetekt. Velg passende ladehastighet på grunnlag av batteristørrelse.

Ladning av batteriet (figur A)

Trykk batteritypeknappen (16) til onsket batteritypeindikator lyser (10 aller 11).

Merk: Vedlikeholdsfritt batteri er standardtypen (11).

Trykk pa knappen 2/10/30 A (15) for a begynne a lade med hastighet 2A. Apparatet piper og viser ladestrommen. Batteriladeren begynner automatisk a lade med hastighet 2 ampere hvis knappen 2/10/30 A (15) ikke blir trykt innen 3 minutter etter at strommen er satt pa.

Hvis den digitale skjermen (1) på batteriladeren varierer mellem F03 og antall ampere, er batteriet sulfatert, og batteriladeren prover 品 gi det ladning. Hvis den digitale skjermen (1) bare viser F03 etter ca. 3 timer, vil ikke batteriet bli ladet.

Batteriladeren kommt av og til med et pip og viser 0.0 ved selvtest aller ved endring av ladetrinn. Dette er normalt.

Hvis du trykker pa knappen 2/10/30 A (15) igjen, oker ladehastigheten til 10 A, og trykker du pa knappen nok en gang, oker ladehastigheten til 30 A. (Trykker du pa knappen enda en gang, blir strommen fra batteriladeren slatt av, og den digitale skjermen (1) viser 000.)

NORSK

Merk: Dette valget og den faktiske ladehastigheten blir overvåket av mikroprossessen, og apparatet vil slutte Å lade hvis den valgte hastigheten er for stor eller for liters for batteristørrelsen eller forholdene.

Nar batteriet namer seg full ladningskapasitet, vil strommen fra apparatet automatisk synke til en lavere ladehastighet.
Nár du trykker på knappen 2/10/30A (15) flere ganger, gár apparatet til standbymodus. Apparatet piper, viser 000 og slutter á lade.
Batteriladeren viser ladestrommen.
Hvis du vil se batterispenningen, trykker du pa knappen for batterispenning (14). Batteriladerenkommen med et pip og viser batterispenningen. Trykk pa knappen for batterispenning (14) igjen for a vise ladestrommen igjen.
Den digitale skjermen (1) viser FUL när batteriet er fulladet.
Ta ut stopselet av stikkontakten forst, sa kopler du fra den negative klemmen og til slutt den positive klemmen.

Automatisk vedlikeholdsladning (figur A)

Funksjonen for automatisk vedlikeholdsladning er ideell for Å vedlikeholde et batteri. Den topper ladningen i batteriet automatisk fetter behov for Å holde batteriet fulladet til enhver tid.

Ha strømmen fra nettet og batteriet tilkoplet nær batteriet er fulladet.
Batteriladeren overvaker batteriet og topper ladningen etter behov.
Indikatoren for vedlikeholdsladning (6) lyser, og den digitale skjermen (1) viser ladestrommen när batteriet fullades, og vender tilbake til FUL när ladningen er fullfør.
Hvis du vil se batterispenningen, trykker du pa knappen for batterispenning (14).

Denne prosessen skjer etter at ladningen er fullfort.

Advarsel! Du ma aldri prove a utjevne et vedlikeholdsfritt batteri. Det kan fore til en eksplosjon som kan skade eiendom aller forarsake alvorlig personskade aller ddd.

Ta ut aller kople fra batteriet i kjoretoyet nár du utjevner.

Hvor ofte utjevningsprossessen ma utfores, avhenger av bruken av batteriet. Jo mer batteriet blir brukt, jo mer utladet blir det, og jo oftere bør batteriet utjevnes.

Ilke brukonne modusenpaforsegledeellereventilregulerte batterier.Denne modusener bare beregnet for vaeskefylte (ikke forseglede /ventilerte) batterier.

Pass pà at det ikke finnes brenbare stoffer iærheten av ladeomrædet.
Bruk vernebriller, hansker og vernetoy.
Ta batteriet ut av kjoretoyet. Pass pa at batteriet har god ventilasjon. Prosessen forarsaker utslipp av hydrogen og oksygen. Oppsampling av disse gassene representerer en reell eksplosjonsfare.
- Apne om mulig batterihetten
Fyll batteriet med destillert vann i samsvar med produsentens instruksjoner. Siden batterier kan bole raskt纳税 de blir ladet, ma du huske a etterfylle (bare med destillert vann) etter at utjevningsprossessen er utfort, og spenneningen er normal.
Folg trinnene i avsnittet "Lade batteriet".
Trykk pa knappen for valg av batteritype (16) til det star WET pa skjernen (dette virker bare hvis et vaeskebatteri en valgt).
Velg korrekt ladehastighet, og begynn a lade. Du kan kontrollere batterispenningen ved atrykke pa knappen for batterispenning (14) Dette aktiverer batterispenningsindikatoren (7).
Trykk pa knappen for utjevning (9) nar som helst, og batteriet begynner automatisk a utjevne med en begrenset strøm pa 4 A.

Merk: Du trenger en liters stift erer en kulepenn for a trykke inn den nedsenkede knappen.

Kontroller temperaturen hver time ved a ta pa batteriet. Hvis batteriet er for varmt til a bli tatt pa, avslutter du ladningen og lar batteriet kjoles.

Spenningen stiger til mellom 15,3 V og 16,2 V (2,55 til 2,7 V per celle) avhengig av temperaturen i ompivelsene.

Spenningen tilpasser seg automatisk.

WET-indikatoren (10) blinker mens batteriladeren er iutjevningsmodus.

Den digitale skjermen (1) viser FUL nr utjevningsprossessen er fullført.

Motorstartfunksjonen kan levere 80 A for start av motor.

Sett knappen 2/10/30A (15) til modus 30 A, og trykk deretter straks 80 A-knappen (12) for a aktivere motorstartmodus.

Den digitale skjermen (1) teller ned fra 999 til 000.

Kjør motoren i samsvar med produsentens retrningslinjer, vanligvis i perioder pa 3-5 sekunder.

Motorstartfunksjonen med høy strøm krever en hvile-/ kjoleperiode mellom forsøkene. Batteriladeren går tilbake til vanlig lademodus etter 5 sekunder, og det er da ikke mulig Å bruke motorstartmodus på 4 minutter.

Vent 4-5 minutter forr ntheste forsok pa a starte motoren om nadvendig.

1 hvileperiodes blir batteriet ladet med 2 A.

När motoren starter, fölger du trinnene som er beskrevet i "Sikkerhetsinstrukser" foran i/DDne handboken for a kople fra batteriladeren.

Generatorkontroll (figur A)

Advarsel! Kontroller bare systemer med 12 V likestrom.

Del 1 (uten belastning)

Pass pa at det ici er noen belastning pa generatoren ved a skru av alt utstyret i kjoretoyet.

Batteriet mä vare fulladet för du kontrollerer generatoren.

Kjør motoren lenge nok til øppna normal tomgangshastighet, og forsikre deg om at det ikke er noen belastning pa spentingen.
Trykk pa knappen for generatorkontroll (13) for a begynne kontrollen.
Indikatoren for generator ok (8) lyser for Å vise at generatoren er i orden, eller F07 vises pa den digitale skjermen (1) for Å vise at generatoren er utenfor det typiske spenningsområdet.
Trykk pa knappen for generatorkontroll (13) igjen for a stanse kontrollen.

Belast generatoren ved Å skru pa s mye utstyr som mulig bortsett fra klimaanlegg og avising.
Trykk pa knappen for generatorkontroll (13) for a begynne kontrollen.
Indikatoren for generator ok (8) lyser for ä vise at generatoren er i orden, aller F07 vises pa den digitale skjermen (1) for ä vise at generatoren er utenfor det typiske spenningsomradet.
Trykk pa knappen for generatorkontroll (13) igjen for a stanse kontrollen.

Hvis den feste kontrollen viser at generatoren er ok, og den andre tyder pa at generatoren ikke er ok, kan problemet skyldes noe av dette:

Slakke viftereimer.
En periodisk diodefil.
Darlig forbindelse mellom batteri og generator og/eller jord.

Merk: Trykknappen for batterispenning (14) er deaktivert i modus for generatorkontroll.

Merk: F07 kan blir vist, ford mye ekstra belastning fra utstyr er lagt på ladningsystemet. Dermen er behovet for strøm fra generatoren økt. Forsikre deg om at generatoren er dimensjonert forBruken.

Merk: Det er/DDke sikkert donne kontrollen er npoyaktig for alle typer, produsenter og bilmodeller.

Tilnaermete ladningstider.

Batteriladeren vil automatisk justere ladehastigheten etter hvert som batteriet blir ladet, og slutter Å lade nár batteriet er fulladet. Deep cycle-batterier kan kreve lengre ladetider. Du finner tilnaermet tid det tar Å lade et batteri i denen tabellen:

Hastighet	% ladning i batteriet
	75 %	50 %	25 %	0 %
2 A 7 timer	14 timer IA* IA*
10 A 1,4 timer	2,8 timer 4,2 timer 5,5 timer
30 A 1 time	1,2 timer 1,7 timer 2,2 timer

^*IA = I kke anbefalt ved 2 A - bruk en hoyere ladehastiget. Tidene som er vist i tabellen ovenfor, er tilnaermete og gjelder et bilbatteri pa 50 At.

Eksempel

Et batteri på 50 At og 12 V er utladet (50%). I tabellen over finner du tiden det tarå lade med hastighet 10 A, ved Å se under "50%" og "hastighet 10 A".

Batteriladetiden vil variere avhengig av storrelse, alder og tilstand for batteriet. Mindre batterier bør lades ved lavere hastighet (2 A), og en ekstra time legges til ladetiden.

Vedlikehold

Black & Decker-verktøyet ditt er konstrukt for Å vare i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av godt vedlikehold og regelmessig rengjöring for Å fungere som det skal til enhver tid.

Adversel! För du utfører noe vedlikehold på eller rengjöring av apparatet, má du kople fra strommen.

Av og til kan du tørke av apparatet med en fuktig klut. Ikke bruk slipende aller lsemeddelbaserte rengjäringsmidler. Ikke senk apparatet ned i vann.
Etter hver gangs bruk rengjør du batteriklemmene (5) og passer på Å fjerne all batterivæske som vil forårsake korrosjon på klemmene (5).
Rengjør utsiden av huset til batteriladeren med en myk klut og om nødvendig med mildt sapevann.
- La ikke væeske komme inn i batteriladeren. Ikke bruk den när batteriladeren er va t.
Ha kablene til batteriladeren lost kveilet under oppbevaring for a forebygge skade pa kablene,

NORSK

Problemlosing

Indikatorer, vanlige problemer og mulige Iøsninger:

Ingen funksjoner

Pass pà at stopselet til batteriladeren er koplet til en fungerende stikkontakt med 230 V.
Falg trinnene i "Tilkoling av batteriladeren" foran i denen handboken.

F01 - Intern kortsluttet battericelle

Hvis batteriet som blir ladet, har en internt kortsluttet celle, vises F01. Vi anbefaler at du tar med batteriet til et bilverksted for vindering.

F02 - Dårlig batteriforbindelseller for lav batterispenning til a motta ladning.

När F02 vises, er den vanligste arsaken)darlig forbindelse til batteriet.

Folg trinnene i "Sikkerhetsinstrukser" foran i donne handboken for a kople fra strommen og batteriklemmene (5), rengjore batteriterimalene og kople til batteriladeren igjen.
Hvis situasjonen vedvarer, anbefaler vi at du tar med batteriet til et bilverksted for vurdering.

F03 - Sulfatert batteri, aller batteri som/DDKE kan Iades

Folg trinnene i avsnittet om utjevning for a utjevne batteriet.
Hvis situasjonen vedvarer etter utjevning, anbefaler vi at dur tar med batteriet til et bilverksted for vurdering.

F04 - Overtid

F04 vises hvis ladetiden overskrider 18 timer. Det kan hende du bruker for lav ladehastighet for batteriets storrese. Velg en hoyere ladehastighet for a lade batteriet.

F05 - Overoppheting

F05 vises for à indikere at batteriladeren er overopphetet. Ventilasjonsribbene er blokkert.

Folg trinnene i "Sikkerhetsinstrukser" foran i donne handboken for a kople fra strommen og batteriklemmene (5), la apparatet kjolne i 30 minutter, og kople til batteriladeren igjen.
Sarg for at det er tilstrekkelig ventilasjon f#r du fortsetter bruken.

F06 - onvendt polaritet

Følg trinnene i "Sikkerhetsinstrukser" foran i dette handboken for Å kople fra strømmen og batteriklemmene (5), og kople deretter batteriladeren til batteriet igjen.

F07 - Generatorspenning

Generatorspenningen er utenfor vanlig driftsområde

Hvis batteriet som skal lades, er svert kaldt, det vil si ved temperaturer under 0^ , kan det ikke motta ladning i høy hastighet. Den innledende ladehastigheten vil vare lav. Ladehastigheten vil øke etter hvert som batteriet varmes opp. Prov aldri Å lade et frossent batteri.

Miljo

Nar apparatet er utslitt, bør det kasseres pa en miljøvennlig mate. Black & Decker-serviceverkstedene tar i mot gamle Black & Decker-verktoy og kasserer dem pa en miljømessig forsvarlig mate.

Hvis brkke producer og emballasje leveres atskilt, kan materialer resirkuleres og brukes pa nytt. Resirkulering av brkke producer gir reduset miljfourensing og minre behov for ramaterialer.

Det kan vare lokale bestemmelser for egen innsamling av elektriskeprodukter fra husstander, på kommunale avfallsplasser eller hos forhandleren när du kjøper et nytt produit.

Black & Decker tar i mot brukte Black & Decker-produkter for resirkulering. Du kan levere produktet til et autorisert serviceverksted.

For informasjon om nærmestre autoriserte serviceverksted, kontakt ditt lokale Black & Decker-kontor på den adressen som er angitt iBruksanvisingen.Det finnes ögså en liste over autoriserte Black & Decker-serviceverksteder og opplysninger om ettersalgsservice og kontakter på Internett:

www.2helpU.com.

Ta batteriet til et autorisert serviceverksted eller til naermeste spezialavfallsstasjon. Innsamlede batterier vil bliresirkulert eller kastet på forsvarlig mæte.

Tekniske data

BDV1085

Inngangsspenning V AC 230

Normert ingang W 550

Utgangsspenning V DC 12

Black & Decker erklærer at disse produktene overholder:

Standarder og lovreguleringer

EN60335-2-29, EN55014-1, EN55014-2, EN61000-3-2

EN61000-3-3

Kevin Hewitt

Direktor for forbrukerteknik

Hvis et Black & Decker-produkt gär i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 maneder fra kjopet, patar Black & Decker seg Å skifte ut defekte deler, reparereprodukter som har vært utsatt for alminnelig slitasje, eller bytte ut slikeprodukter med minst mulig vanskelighet for kunden, medindre:

Produktet har vaert brukt i yrkes-/naeringsvirksomhet ellertil utleie.
Produktet har vaert utsatt for feilaktig bruk eller mislighold.
Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
reparasjoner er forsørt utfør av andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere.

For a ga garantien i bruk skal produkt et kjopekvittering leveres til forhandleren ellert et autorisert serviceverksted. For informasjon om narmeste autorisierte serviceverksted, kontakt ditt lokale Black & Decker-kontor pa den adressen som er angitt i braksanvisingen. En oversikt over autorisierte serviceverksteder og opplysninger om ettersalgsservice og kontakter er ogsa tilgengelig pa Internett:

www.2helpU.com

Besk vart webomrade www.blackanddecker.no for a registre ditt nye Black & Decker-product og for a holde deg oppdatert om nyeprodukter og spezialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vart pa www.blackanddecker.no.

DANSK

Anvendelsesomrade

For at reducere risikoen for elektrisk stød skal apparatet kobles fra alle strømkilder, inden der gores forsog pa vedligeholdelse og rengoring. Risikoen reduceres ikke ved blot at slukke apparatet,.uden at koble det fra.

Knapper og indicatorer

Funktnsknapper (fig. A)

Valgafladestromstyrke (fig.A)

vedligeholdelsesfrit. Eksplosionen, som er resultatet heraf, kan annette skade pa ting, medfrole alvorlig personskade og/eller ddd.

Et 50 Ah, 12 V vekselstrømsbatteri er afladet (50%). Se diagrammet nedenfor under "50%" og "ved 10 A ladestromstyrke" for at bestemme, hvor lang tid det tager at oplade ved 10 A.

Norge Black & Decker (Norge) A/S TIf. 22 90 99 00

Postboks 4814, Nydalen, 0422 Oslo

Fax [phone]

Internet: www.blackanddecker.no

Norsk Vennligst klipp utdeen delen umiddelbart etter du har pakket ut

(Norge) A/S.

ip delle del ud og send frankeret til Black & Decker

iditland
