BDV1085 - Caricabatterie BLACK & DECKER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BDV1085 BLACK & DECKER in formato PDF.
| Tipo di prodotto | Caricabatterie |
| Marca | Black & Decker |
| Modello | BDV1085 |
| Peso | 4,2 kg |
| Alimentazione di ingresso | 230 V ca, 550 W |
| Tensione di uscita | 12 V cc |
| Corrente di uscita | 2 A, 10 A, 30 A, 80 A (avviamento motore) |
| Tipo di batteria compatibile | Batteria al piombo 12 V (liquida, senza manutenzione, a scarica profonda, marina, gel) |
| Fasi di carica | Carica rapida (30 A), carica di assorbimento, carica di mantenimento |
| Funzioni aggiuntive | Avviamento motore (80 A), controllo alternatore, stabilizzazione, carica di mantenimento automatica |
| Display | Schermo digitale (corrente, tensione, codici errore) |
| Maniglia di trasporto | Sì |
| Morsetti batteria | Rosso (positivo) e nero (negativo) con supporti morsetto |
| Sicurezza e protezioni | Protezione contro inversione di polarità, surriscaldamento, cortocircuito, batteria solfatata |
| Manutenzione e pulizia | Pulire con un panno umido, non utilizzare solventi. Scollegare prima della manutenzione. |
| Pezzi di ricambio e riparabilità | Nessun pezzo riparabile dall'utente. Riparazione presso centro autorizzato Black & Decker. |
| Garanzia | 24 mesi |
| Ambiente di utilizzo | Uso domestico, luogo asciutto e ventilato, fuori dalla portata dei bambini |
Domande frequenti - BDV1085 BLACK & DECKER
Domande degli utenti su BDV1085 BLACK & DECKER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale BDV1085 - BLACK & DECKER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BDV1085 del marchio BLACK & DECKER.

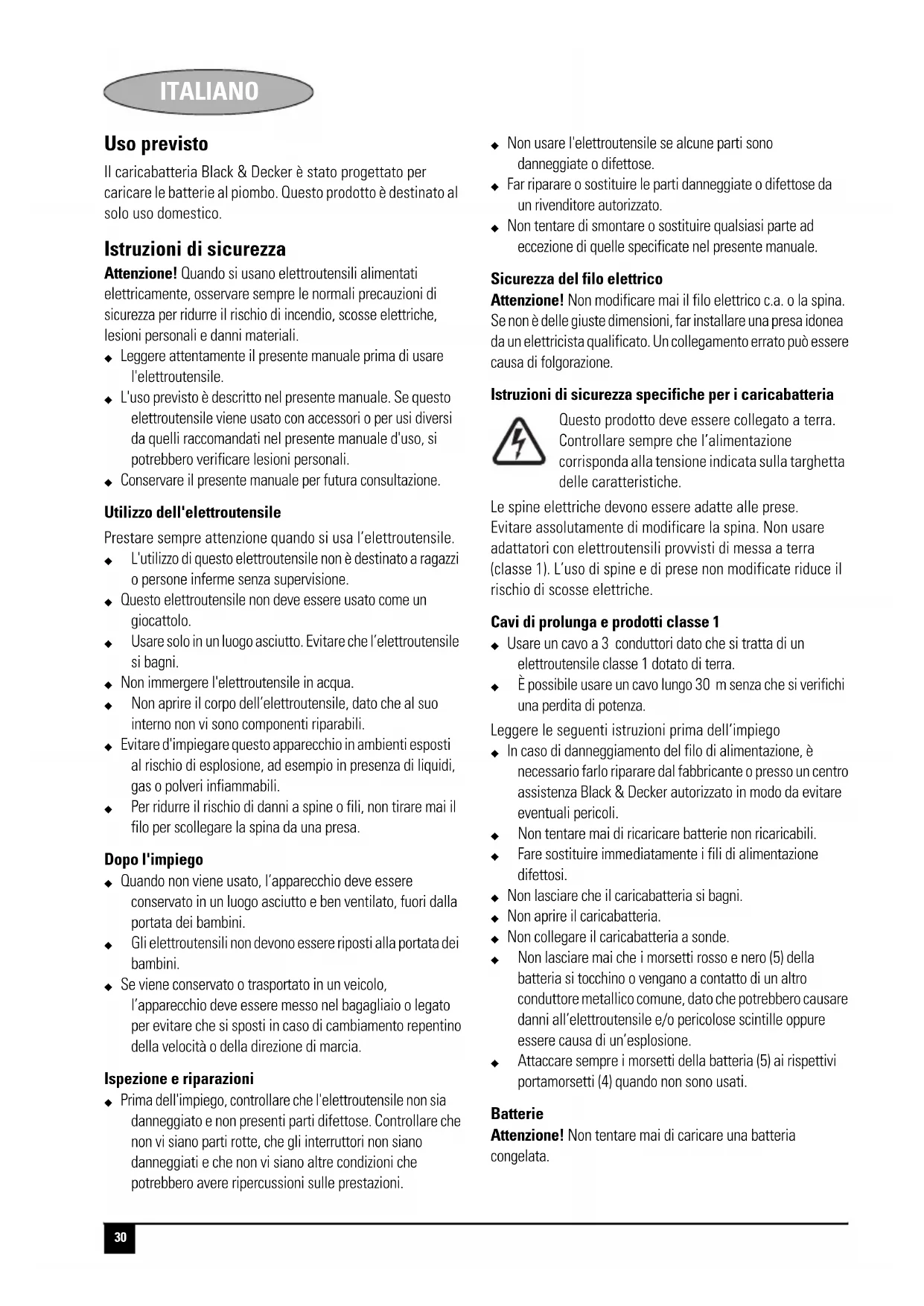

MANUALE UTENTE BDV1085 BLACK & DECKER
Il caricabatteria Black & Decker è stato progettato per caricare le batterie al piombo. Questo prodotto è destinato al solo uso domestico.
Istruzioni di sicurezza
Attenzione! Quando si usano elettrotensili alimentati elettricamente, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.
Leggere attentamente il presente manuale prima di usare l'elettroutensile.
L'uso previsto è descritto nel presente manuale. Se questo elettROUTENSILE viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali.
Conservare il presente manuale per futura consultrazione.
Utilizzo dell'elettroutensile
Prestare sempre attenzione quando si usa l'elettroutensile.
L'utilizzo di questo elettroutensile non è destinato a ragazioni o persone inferme nella supervisione.
Questo elettrotensile non delve essere usato come un giocattolo.
Usare solo in un luogo asciutto. Evitare che I'elettroutensile si bagni.
Non immergere l'elettrottensile in acqua.
Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare d'impiegare quello apparetcchio in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.
Dopo l'impiego
Quando non viene usato, l'apparecchio deve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.
Gli elettroutensili non devono essere riposti alla portata dei bambini
Se viene conservato o trasportato in un veicolo, l'apparecchio deve essere messo nel bagagliio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
Ispezione e riparazioni
Prima dell'impio, controllare che I'elettroutensile non si dannegggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interrupttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
Non usare I'eletroutensile se alcune parti sono danneggiate o difettose.
Far riparare o sostituire le parti danneggiate o difettose da un rivenditore autorizzato.
Non tentare di smontare o sostituire qualsi parte ad eccezione di quale specificate nel presente manuale
Sicurezza del filo elettrico
Attenzione! Non modificare mai il filo elettrico c.a. o la spina. Se non è delle giuste dimensioni, far installare una presa idonea da un elettricista qualificato. Un collegamento errato più essere causa di folgorazione.
Istruzioni di sicurezza specifiche per i caricabatteria
Questo prodotto delve essere collegato a terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.
Le spine elettriche devono essere adatte alle prese. Evitare assolutamente di modificare la spina. Non usare adattatori con elettroutensili provisti di messa a terra (classe 1). L'uso di spine e di prese non modificate riduce il rischio di scosse elettriche.
Cavi di prolunga e prodotti classe 1
Usare un cavo a 3 conduttori dato che si tratta di un eletttrutensile classe 1 dotato di terra.
E possibile usare un cavo lungo 30 mswana che si verifiche una perdita di potenza.
Leggere le seguente istruzioni prima dell'impio
In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.
Non tentare mai di ricaricare batterie non ricaricabili.
Fare sostituire immediatamente i fili di alimentazione difettosi
Non lasciare che il caricabatteria si bagni.
Non apriere il caricabatteria.
Non colleague il caricabatteria a sonde.
Non lasciare mai che i morsetti rosso e nero (5) della batteria si tocchino o vengano a contatto di un'alto conduttore metallico comune, dato che potrebbero causare danni all'eletttroutensile e/o pericolose scintille oppure esserecause di un'esplosione.
Attacare sempre i morsetti della batteria (5) ai rispettivi portamorsetti (4) quando non sono usati.
Batterie
Attenzione! Non tentare mai di caricare una batteria congelata.
ITALIANO
In condizioni estreme, si potrebbe verificare la perdita di liquido dalle batterie. Se sinota la presenza di liquido sulle batterie, pulirle con attenzione con uno straccio. Evitare il contatto con l'epidermide.
In caso di contatto con la pelle o gli occhi, seguire le istruzioni riportate di seguito.
Attenzione! La batteria contiene acido solforico che può causare lesioni alle persone e danni alle cose. In caso di contatto con la pelle, risciacquare immediamente con acqua. In caso di rossore, dolore o irritazione, rivolgersi immediamente a un medico. In caso di contatto con gli occhi, risciacquari immeditamente con acqua pulita e consultare subito un medico.
Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente".
- Versare acqua in ciascuna cella fino a quando l'acido della batteria raggiunge il livello indicate dal fabbricante della batteria. In quello modo è possibile spurgare delle celle il gas in effesso. Non rifornireccessivamente. In caso di batteria con nelle senza coperchietti (tip che non richiede manutenzione), seguire alla lettera le istruzioni di ricarica del fabbricante.
- Leggere attendamente tutte le precauzioni specifiche fornite dal fabbricante della batteria, come ad esempio, se togliere o non togliere i coperchietti delle celle durante la ricarica e i tassi di carica consigliati.
Accertarsi che il tasso di carica iniziale non superi leindicazioni del fabbricante della batteria.
Attenzione! Pericolò di miscele di gas esplosivi. É pericoloso lavorare in prossimità di batterie al piombo. Le batterie esalano gas esplosivi durante il normale funzionamento. Per esta ragione, prima di usare il caricabatteria, è estremamente importante leggere agli volta questo manuale e seguirne alla lettera le istruzioni.
L'impiego di un accessorio non consigliato o non venduto da Black & Decker potrebbe essere causa di incendio, folgorazione o lesioni alle persone.
Non usare un filo di prolunga a meno che non sia assolutamente necessario. L'uso di un filo di prolunga non idoneo potrebbe essere causa di incendio e folgorazione e invalida la garanzia.
Sicurezza delle persona
Indossare occhiali protettivi avvolgenti e un abbigliamento idoneo per proteggersi da un eventuale contatto con il liquido della batteria.
Evitare di toccarsi gli occhi nelle lavora sulla batteria. L'acido, le particelle di acido o la corrosione potrebbero penetrare negli occhi.
Togliere oggetti personali in metallo quali anelli, braccialetti, collane e orologi quando si lavora su di una batteria al piombo. Una batteria al piombo può produrre corrente di cortocircuito abbastanza forte da Causeare uszioni gravi.
Agire con la massima cautela per evitare di lasciar cadere sulla batteria un oggetto metallico, che potrebbe causare scintille o il cortocircuito della batteria, o di altri componenti elettrici, con il pericolo di esplosione.
Preparativi prima della ricarica
L'electrontroutsile deve essere collegato solo a una batteria al piombo da 12 V. Prima della ricarica, accertarsi che la tensione della batteria si di 12 V consultando l'etichetta sulla batteria o le informazioni disponibili e riferite al tipo di applicazione, ad esempio il Manuale d'uso della vettura. Non usare l'electrontroutsile per caricare batterie con pile a secco, comunmente usate su elettrodomestici, dato che queste batterie potrebbero scoppiare e causare lesioni alle persone e danni alle cose.
Attenzione! Le batterie al piombo possono esalare gas esplosivi durante la ricarica. Accertarsi che la zona sa ben ventilata ed eliminare agli fonte di ignizione durante le procedure di ricarica.
Posizione are il caricabatteria alla distanza massima consentita dai fili. Il caricabatteria contiene interruptori che potrebbero creare una scintilla.
Non systemdare ne appoggiare il caricabatteria sopra alla batteria.
I gas esplosivi potrebbero accumularsi vicino a terra. Posizione are il caricabatteria il più in alto possibile.
Non usare elettroutensili nella zona di ricarica.
Non fumare e non utilizzato flamme vivie nella zona di ricarica.
Seguire le istruzioni per il collegamento e scollegamento dei cavi del caricabatteria o dei morsetti della batteria.
In caso di batteria marina, toglierla alla barca e ricaricarla a terra. La ricarica della batteria a bordo richiede l'impiego di un'apparecchiatura appositamente progettata per uso marino. Questo eletttroutensile NON è omologato per tale impiego.
I veicoli possono essere dotati di impianti elettrici e di sistemi elettronici (ad esempio sistemi di gestione motore, Telefoni cellulari) che potrebbero subire danni se soggetti a elevate tensioni di avviamento e a picchi di tensione. Prima di collegare I'elettROUTensile al veicolo, leggere il Manuale del proprietario per verificare se è possible eseguire I'avviamento con avviatore di emergenza.
Seguire queste istruzioni e quale redatte dai fabbricanti della batteria e del veicolo.
ITALIANO
Collegare e scollegare i morsetti di uscita c.c. solo dopo aver scollegato il filo di alimentazione alla presa di corrente. Evitare agli contatto tra i morsetti.
Controllare la polarità dei morsetti della batteria del veicolo prima di collegare l'elettroutensile. Scollegare sempre per primo il cavo negativo (nero), seguito da quello positivo (rosso).
Durante la ricarica di una batteria montata in un circuito, osservare le istruzioni del fabbricante per lavorare sulla batteria e le precauzioni riportate di seguito.
Non ricaricare la batteria con il motore acceso.
Tenere presente che certi componenti del motore, ad esempio il ventilatore, potrebbero avviarsi automaticamente. Tenere mani e corpo lontani dai componenti del motore e posizionale il caricabatteria e i cavi in modo tale da evitare agli contatto.
Accertarsi che il caricabatteria e i cavi siano situati in modo tale da evitare danni causati alla chiusura di portiere o del cofano del vano motore.
Accertarsi che si possibile eseguire i collegamenti nella toccare la carrozza metallica o i componenti adiacenti alla batteria.
Quando si usa l'elettROUTENSILE in prossimità della batteria del veicolo e del motore, appoggiarlo su di una superficie pianae estabile et tenere morsetti, conduttori, abbligamente e parti del corpo lontani dalle parti in movimento del veicolo.
Se è necessario smontare la batteria dal veicolo per ricaricarla o per pulirne i morsetti, accertarsi che tutti gli accessori del veicolo siano stati spenti in modo da non causare scintille.
Per ridurre il rischio di scosse elettriche, scollegare l'elettROUTensile e la fonte di alimentazione prima di iniziare la manutenzione o la pulitura. Lo spegnimento dei comandi, alla aver scollegato l'elettROUTensile, non riduce quello rischio.
Collegamento del caricabatteria
Dopo aver completeness tutti i preparativi per la ricarica e aver osservato le precauzioni per l'incomità personale, procedere come descripto di seguito:
Nella maggior parte delle applicazioni automobilistiche o di tipo simile, è possible collegare il caricabatteria alla batteria quando è collegata al circuito c.c. Se ciò è possibile, seguire le istruzioni riportate al paragrafo "Ricarica di una batteria montata nel circuito".
Se la batteria deve essere scollegata dal circuito prima della ricarica, seguire le istruzioni riportate al paragrafo "Ricarica di una batteria scollegata dal circuito".
Attenzione! Togliere una batteria marina alla barca e ricaricarla a terra. La ricarica della batteria a bordo richiede l'impiego di un'apparecchiatura appositamente progettata per uso marino.
Ricarica di una batteria montata nel circuito.
L'errato collegamento, il cortocircuito della batteria, l'ubicazione della batteria o del caricabatteria posso那么多 tutti contribuire a creare situazioni pericolose. Prima di procedere, accertarsi di aver eseguito gli adeguati preparativi.
Attenzione! Se non è possibile raggiungere i poli della batteria oppure se i morsetti della batteria (5) sono venire aicontutto della carrozza o dei componenti adiacenti alla batteria, smontare la batteria prima della ricarica.Seguire le istruzioni del fabbricante prima di smontare la batteria.
Controllare la polarità dei poli della batteria. Il polo positivo (POS, P, +) della batteria ha di solito un diametro più grande di quello negativo (NEG, N, -).
Seguire le istruzioni del fabbricante per il distacco dei coperchietti isolanti dai poli della batteria.
Collegare il morsetto positivo (rosso) del caricabatteria al polo positivo (POS, P, +) della batteria.
Collegare il morsetto negativo (nero) del caricabatteria al polo negativo (NEG, N.) della batteria.
Quando si scollega il caricabatteria alla batteria, ricordare quanto segue:
specnere e scollegare il caricabatteria alla presa di corrente:
scollegare per primo il morsetto negativo;
- scollegare per ultimo il morsetto positivo:
- rimettere gli eventuali coperchietti isolanti sui poli della batteria
Ricarica di una batteria scollegata dal circuito.
Attenzione! L'errato collegamento, il cortocircuito della batteria, l'ubicazione della batteria o del caricabatteria sono contribuire a creare situazioni pericolose. Prima di procedere accertarsi di aver esguito gli adeguati preparativi.
Se la batteria non è gli stata smontata dal circuito, seguire le istruzioni del fabbricante per smontarla prima della ricarica.
Controllare la polarità dei poli della batteria. Il polo positivo (POS, P, +) della batteria ha di solito un diametro più grande di quello negativo (NEG, N, -).
Collegare il morsetto positivo (rosso) del caricabatteria al polo positivo (POS, P, +) della batteria.
Collegare il morsetto negativo (nero) del caricabatteria al polo negativo (NEG, N, -) della batteria.
Quando si scollega il caricabatteria alla batteria, ricordare quanto segue:
ITALIANO
spegnere e scollegare il caricabatteria alla presa di corrente;
scollegare per primo il morsetto negativo;
scollegare per ultimo il morsetto positivo;
- rimettere gli eventuali coperchietti isolanti sui poli della batteria.
Caratteristica
- Display digitale
- Manico
- Pannello di controllo
- Portamorsetti
- Morsetti battery
Utilizzo
Panorama del caricabatteria (fig. C)
Il caricabatteria Black & Decker preve de un tasso di carica massima di 30 A massimo e un tasso di carica minima di 2 A,或者其他 a un tasso di 80 A per l'aviamento del motore. E stato progettato per la sola ricarica di batterie al piombo da 12 V, vale a dire di normali batterie automatistiche, di batterie che non richiedono manutenzione (sigillate), di batterie marine a ciclo profondo e di batterie al gel solitamente usate su automatobili, autocarri, attrezzature agricole, barche, tosaerba/trattorini da giardino, motociclette e altre applicazioni.
Il caricabatteria utilizza una Tecnologia di ricarica altamente efficiente a tre fasi, controllata dal microprocessore incorporado, che garantisce una ricarica veloce, sicura e completinga delle batterie utilizzabili.
Fase 1 - Carica di avviamento rapido (fig. C)
La prima fase è caratterizzata da una carica di avviamento rapida da 30 A per fornire il massimo amperaggio di ricarica e "svegliare" qualsiàn batteria da 12 V utilizzabile, permettendo al tempo stesso di avviare rapidamente il motore. Quando la batteria raggiunge la tensione di sicurezza massima predeterminata, il caricabatteria emette un segnale acustico e ha inizio la seconda fase del processo di ricarica.
Fase 2 - Carica di assorbimento (fig. C)
La Fase 2 è caratterizzata da una carica di assorbimento che mantiene la carica massima disponibile a una tensione costante, sicura e predeterminata. Durante esta fase, la tensione di ricarica rimane costante, nelle la corrente di carica viene ridotta per permettere il massimo e corretto trasferimento interno dell'energia chimica.
Alla fine della seconda fase, il caricabatteria emette un segnale acustico e inizia automaticamente la terza fase del processo di ricarica.
Fase 3 - Carica di mantenimento (fig. C)
La terza fase è una carica di mantenimento La tensione viene regolata automaticamente e viene ridotta a un livello predeterminato dove la corrente è regolata in modo da erogare alla batteria una carica sicura ed efficace. Alla fine della terza fase, l'elettroutensile emette un segnale acustico,indicando il completamento del ciclo di ricarica.
Comandi e indicatori
Pulsanti delle funzioni (fig. A)
I pulsanti delle funzioni sono, da sinistra a destra:
Pulsante tipo batteria (16) (Punto 1). Questo pulsante permette all'utente di selezionare il tipo di batteria, bagnato o sigillato, per erogare una carica efficace e sicura. La maggior parte delle batterie automobilistiche sono di tipo bagnato. Per definire il tipo, consultare leATTERISTICHE tecniche del fabbricante della batteria.
Pulsante 2/10/30A (15) (selettore tasso di carica - Punto 2). Questo pulsante permette all'utente di selezionare il tasso di carica in base alle dimensioni della batteria. Questa selezione e il tasso di carica effettivo della batteria sono controllati dal microprocessor e sono visualizzati sul display digitale (1). Il caricabatteria interrompe la ricarica se il tasso è troppo rapido o troppo lento per le dimensioni o lo stato della batteria.
Pulsante 80 A (12) (avviamento motore).
Questo pulsante appronta il caricabatteria sulla sequenza di avviamento del motore. Questo pulsante non si attiva se il caricabatteria non è regolato sulla modalità di ricarica da 30 A. Regolare prima di tutto il pulsante 2/10/30A (15) su 30 A per attivare quello pulsante.
Pulsante di controllo alternatore (13).
Questo pulsante permette di eseguire un
controllo di cinque secondi per misurare la
tensione della batteria. Questo controlio viene
ripetuto a vari livelli di carico elettrico e queste
prove permettono all'utente di determinare se
l'alternatore è in grado di far fronte ai carichi.
Puòancheindicare che è necessario eseguire la
manutenzione dell'alternatore.
Pulsante tensione batteria (14).Qesto pulsante permette di eseguire un controlo per misurare la tensione della batteria.
Pulsante di equalizzazione (9). Si tratta di un pulsante incassato usato per avviare il processo di equalizzazione.
LED pannello di controllo (fig. A)
LED BATTERIA BAGNATA (10) - si accende quando il selettore del tipo di batteria è regolato su batteria di tipo bagnato.
LED BATTERIA SIGILLATA (11) - si illumina quando il selettore del tipo di batteria è regolato su tipo esente da manutenzione (sigillato).
LED carica di mantenimento (6)-si illumina quando il systema di controllo della carica automatica è attivato. Questa caratteristica permette alla batteria di mantenere la propria carica per lunghi periodi di inutilizzo. In caso di interruzione dell'alimentazione elettrica, il caricabatteria ritorna automaticamente alle impostazioni predefinite al ripristino della corrente elettrica. Il selettore del tipo di batteria deve essere regolato su batteria sigillata.
LED tensione batteria (7)-si illumina quando la tensione della batteria e visualizzata sul display digitale (1).
LED alternatore in ordine (8)-si illumina quando i controlli del carico e dell'assenza di carico indicano che l'alternatore è in grado di far fronte al carico elettrico.
Selezione del tasso di carica (fig. A)
Dopo aver collegato in modo corretto i morsetti della batteria (5), collegare il caricabatteria a una presa di corrente da 230 V c.a. Sul display digitale (1) del caricabatteria appara un disegno in movimento che segnala l'alimentazione di corrente. Selezionale l'idoneo tasso della corrente di carica per le dimensioni della batteria.
Ricarica della batteria (fig. A)
Premere il pulsante del tipo di batteria (16) sino a quando il LED del tipo di batteria desiderato si illumina (10) o (11).
Nota: La selezione predefinita è quella della batteria di tipo sigillato (11).
- Premere il pulsante 2/10/30A (15) per iniziare la ricarica al tasso di 2 A; l'elettroutensile emette un segnale acustico e visualizza la corrente di carica. Il caricabatteria inizia a ricaricare automaticamente a un tasso di 2 A se il pulsante 2/10/30A (15) non viene premuto entro 3 minuti dal collegamento dell'alimentazione c.a.
Se il display digitale (1) sul caricabatteria oscilla tra F03 e il tasso in Ampere, significa che la batteria è solfatata e che il caricabatteria sta cercando di inviare una ricarica. Se loro 3 ore circa il display digitale (1) indicaF03, la batteria non più essere ricaricata.
- Il caricabatteria emette di tanto in tanto un segnale acustico e visualizza 0.0 durante l'autoverifica o il passaggio da una fase di ricarica all'altra. Si tratta di un fatto normale.
Premendo di nuovo il pulsante 2/10/30A (15) si fa augmentare il tasso a 10 A e, premendolo nuovamente, a 30 A. Con una nuova pressione si interrompe l'erogazione del caricabatteria e sul display (1) appeare 000).
Note: Questa selezione e il tasso di carica effettivo della batteria sono controllati dal microprocessore e l'electroutensile interrompe la ricarica se il tasso selezionato è troppo veloce o troppo lento per le dimensioni o stato della batteria.
Man mano che la batteria si avicina alla capacité di carica completa, l'erogazione dell'elettrotensile passa automaticamente a un tasso di carica più basso.
Premendo ripeturamente il pulsante 2/10/30A (15) si arrivava alla modalità standby; l'elettroutensile emette un segnale acustico, visualizza 000 e interrompe la ricarica.
- Il caricabatteria visualizza la currente di carica.
Per vedere la tensione della batteria, premere il pulsante della tensione della batteria (14). Il caricabatteria emette un segnale acustico e visualizza la tensione della batteria. Premere di nuovo il pulsante della tensione della batteria (14) per tornare a visualizzare la corrente di carica.
Il display digitale (1) indica FUL (completa) quando la batteria è completamente carica.
Scollegare per primo il filo elettrico c.a. e quando il morsetto negativo seguito da quello positivo.
Carica di mantenimento automatica (fig. A)
La carica di mantenimento automatica è unaATTERistica ideale per Maintainere sempre carica una batteria. Permette infatti di ricaricare automaticamente la batteria quando serve, per lasciarla sempre completenesse carica.
Lasciare collegate l'alimentazione c.a. e la batteria una volta raggiunta la carica completa.
Il caricabatteria controlling la batterie e la ricarica secondo necessita.
Il LED della carica di mantenimento LED (6) si illumina e il display digitale (1) indica la corrente di carica durante la carica di mantenimento e ritorna a FUL (completa) quando la batteria è completamente carica.
Per vedere la tensione della batteria, premere il pulsante della tensione della batteria (14).
ITALIANO
Attenzione! Se non si conoscono le dimensioni della batteria, caricare a un tasso di 2 A. NON sovraccaricare le batterie.
Equalizzazione (fig. A)
L'equalizzazione è unprocesso che permette di equalizzare il liquido presente in ogni cella della batteria.
Questo processo ha luogo al completeness della ricarica.
Attenzione! Non equalizzare mai le batterie sigillate. La seguente esplosione potrebbe causare danni alle cose e lesioni gravi o fatali.
- Smontare o scollegare la batteria del veicolo durante l'equalizzazione.
La frequenza di esecuzione del processo di equalizzazione dipende dal tipo di utilizzo della batteria. Tanto più una batteria è usata, quanto più sottocaricata diventa, richiedendo così un'equalizzazione più_freqente.
Non usare questa modalità per batterie sigillate o regolate da valvola. Questa modalità s'intende solo per batterie bagnate (non sigillate/ventilate).
-
Fare attentzione che non vi siano fonti infiammabili in prossimità del luogo di ricarica.
-
Indossare occhiali di sicurezza, quanti e indumenti protettivi.
Smontare la batteria dal veicolo. Accertarsi che la batteria sia ben ventilata. Il processo causa l'esalazione di idrogeno e ossigeno. Un'accumulatione di questi gas presenta un vero pericolo di esplosione.
- Aprire il coperchietto della batteria, se è estràbile.
Riempire la batteria con acqua distillata in base alle istruzione del fabbricante. Dato che le batterie potrebbero bollire rapidamente durante la ricarica, ricordare di rifornirle (solo con acqua distillata) alla fine del processo di equalizzazione e quando la tension è ritornata ai livelli normali.
Seguire i punti riportati al paragrafo "Ricarica della batteria".
Premere il pulsante del tipo di batteria (16) fino a quando appeare la dicitura "WET" (bagnato) (questa modalità funziona solo se è selezionata una batteria bagnata).
Scegliere il corretto tasso di carica e iniziare la ricarica. É possible controllare la tensione della batteria premendo il pulsante della tensione della batteria (14). In quello modo si attiva il LED della tensione della batteria (7).
Premere il pulsante di equalizzazione (9) in qualsiasi momento e la batteria comincia automaticamente a equalizzarsi con una corrente limitata di 4 A.
Nota: Per premere il pulsante incassato serve uno spillo o una penna a sfera.
Controllare la temperatura ogni ora toccando la batteria. Se la batteria è calda al fatto, interrompere la ricarica e lasciare che si raffreddi.
La tensione aumenta da 15,3 V a 16,2 V (da 2,55 a 2,7 V percella) a seconda della temperatura ambiente e si regola automaticamente.
II LED "WET" (bagnato) (10) lampeggia quando il caricabatteria è nella modalità di equalizzazione.
Il display digitale (1) indica FUL (completo) quando ilprocesso di equalizzazione è terminato.
Avviamento del motore (fig. A)
La funzione di avviamento del motore può fornire 80 A per avviare il motore.
Regolare il pulsante 2/10/30A (15) sulla modalità 30 A e premere immediatamente il pulsante 80A (12) per attivare la modalità di avviamento del motore.
II display digitale (1) conta alla rovescia da 999 a 000.
Quando raggiunge 000 e il display digitale (1) comincia a lampeggiare, il veicolo è pronto per essere avviato.
Trascinare il motore seguendo le istruzioni del costruttore, di solito in ciclo da 3 a 5 secondi.
La funzione di avviamento del motore con corrente elevata richiede un periodo di riposo/raffreddamento tra i vari tentativi. Il caricabatteria ritorna alla modalità di carica regolare dopo 5 secondi e non permette il funzionamento nella modalità di avviamento del motore per 4 minuti.
Attendere 4 - 5 minuti prima di effettuire un secondo tentativo di avviamento del motore, se richiesto.
Durante il periodo di riposo, la batteria si ricarica a 2 A.
Dopo l'avviamento del motore, seguire i punti riportati al paragrafo "Istruzioni di sicurezza" all'inizio del presente manuale, per scollegare il caricabatteria.
Controllodell'alternatore (fig.A)
Attenzione! Controllare solo gli impianti da 12 V c.c.
Parte 1 (senza carico)
Verificare che non vi sia nessun carico sull'alternatore, spegnendo tutti gli accessori del veicolo.
Prima del controlo dell'alternatore la batteria deve essere completenesscara.
Far funzionare il motore quanto basta a raggiungere il normale regime minimo e verificare che vi sia una tensionenza carico.
Premere il pulsante di controllo dell'alternatore (13) per iniziare il controllo.
Il LED alternatore in ordine (8) si illumina perindicare che l'alternatore è in ordine,oppure viene visualizzato F07 sul display digitale (1) perindicare che l'alternatore non rientra nella gamma di tensione tipica.
Premere nuovamente il pulsante di controllo dell'alternatore (13) per interrompere la prova.
ITALIANO
Parte 2 (sotto carico)
Sottoporre a carico l'alternatore accendero un numero massimo di accessori, con l'eccezione dell'aria condizionata e dello sbrinatore.
Premere il pulsante di controllo dell'alternatore (13) per iniziare la prova.
Il LED alternatore in ordine (8) si illumina perindicare che l'alternatore e in ordine,oppure viene visualizzato F07 sul display digitale (1) perindicare che I'alternatore non rientra nella gamma di tensione tipica.
Premere il pulsante di controllo dell'alternatore (13) di nuovo per interrompere la prova.
Se nel primo controlo l'alternatore risultava essere in ordine, quando nel secondo venivano rilevati dei guasti, il problema potrebbe essere dovuto a una delle cause elencatedi seguito.
Cinghie del ventilatore allentate.
Guasto intermittente del diodo.
Collegamento non idoneo tra la batteria e l'alternatore e/o la massa.
Nota: Il pulsante della tensione della batteria (14) è disattivato nella modalità di controllo dell'alternatore.
Note: Puo apparire F07 dato che all'impiano di carica sono stati aggiunti varicarichi accessori extra, facendo cosi augmentare il fabbisogno di corrente dell'alternatore. Verificare che l'alternatore sia della corretta potenza nominale per l'applicazione.
Nota: Questo controlo potrebbe non essere accurato per qualsiasi marca, costruttore o modello di veicolo.
Tempi di ricarica indicativi
Il caricabatteria regola automaticamente il tasso di carica non appena la batteria comincia ad essere carica e interrompe la carica quando la batteria è completenesse carica. Le batterie a ciclo profondo sono richiedere dei tempi di ricarica più lunghi.
Per una stima del tempo di ricarica di una batteria, consultare la tabella riportata di seguito.
| Tasso 75% | Percentuale di carica della batteria |
| 50% 25% 0% | |
| 2 A 7 ore 14 | ore NR* NR* |
| 10 A 1,4 ore | 2,8 ore 4,2 ore 5,5 ore |
| 30A 1 ora | 1,2 ore 1,7 ore 2,2 ore |
*NR = Non consigliato a 2 A – usare un tasso di carica più alto.
I tempi indicati nella tabella qui sopra sono approximativi e si riferisce a una batteria automobilistica da 50A / h
Esemblio
Una batteria da 12 V c.c., 50 A/h è scarica (50%). Per determinare quanto tempo ci vuole per ricaricarla al tasso di 10 A, consultare la tabella qui sopra sotto a "50%" e "al tasso di 10 A".
I tempi di ricarica della batteria variano a seconda delle dimensioni, età e stato della batteria. Le batterie più piccole devono essere caricate a un tasso più basso (2 A) aggiungendo un'ora al tempo di ricarica.
Manutenzione
Questo eletttroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenerere prestazioni sempre soddisfacenti occorre avere cura dell'eletttroutensile e sottomorlo a manutenzione periodica.
Attenzione! Prima di eseguire la manutenzione dell'elettrotensile oppure di pulirlo, scollegarlo alla presa.
Strofinare di tanto in tanto l'elettROUTensile con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Non immergere l'elettROUTensile in acqua.
Dopo agli uso, pulire i morsetti della batteria (5) e accertarsi di aver pulito via il liquido della batteria che ne corroderebbe i morsetti (5).
Pulire l'esterno del caricabatteria con un panno morbido e, se necessario, con acqua e sapone neutro.
Non permettere la penetrazione di liquido nel caricabatteria. Non usare il caricabatteria quando è bagnato.
- Avolgere lascamente i cavi del caricabatteria quando vengono riposti per evitare che subiscano danni.
Ricerca guasti
Segnalazioni sul display, problemi comuni e possibili soluzioni
Nessuna funzione
Accertarsi che il caricabatteria sia collegato a una presa di corrente da 230 V c.a. funzionante.
Seguire i punti descritti al paragrafo "Collegamento del caricabatteria" all'inizio del presente manuale.
F01 - Cella interna della batteria in cortocircuito
Se la batteria da caricare ha una cella interna in cortocircuito, viene visualizzato F01. Consigliamo di far verificare la batteria presso un centro di assistenza automobilistico qualificato.
F02 - Collegamento non idoneo o tensione della batteria troppo Bassa per accettare la carica
Quando viene visualizzato F02, la causa più comune è di solito un collegamento non idoneo sulla batteria.
Seguire i punti descritti al capitolo "Istruzioni di sicurezza" all'inizio di quello manuale e scollegare il filo elettrico c.a. e i morsetti della batteria (5), pulire i morsetti della batteria e ricollegare il caricabatteria.
Se il problema persistsente, consigliamo di far verificare la batteria presso un centro di assistenza automobilistico qualificato.
F03 - Batteria solfatata oppure non ricaricabile
F03 è visualizzato quando la batteria è molto solfatata e non è in grado di accettare una normale corrente di carica.
Seguire i punti riportati al paragrafo Equalizzazione per equalizzare la batteria.
Se il problema persistsiste dopo l'equalizzazione, consigliamo di far verificare la batteria presso un centro di assistenza automobilistico qualificato.
F04 - Tempo di ricarica troppo lungo
F04iene visualizzato quando il tempo di ricarica supera le 18 ore. É possible che il tasso di carica sia troppo basso per le dimensioni della batteria. Selezionare un tasso di carica più alto per caricare la batteria.
F05 - Surriscaldamento
F05 viene visualizzato quando il caricabatteria si surriscalda. La griglia di ventilazione è bloccata.
Seguire i punti descritti al capitolo "Istruzioni di sicurezza" all'inizio di quello manuale e scollegare il filo elettrico c.a. e i morsetti della batteria (5), lasciare che l'elettROUTensile si raffreddi per 30 minuti e ricollegarlo.
Accertarsi che vi sia un'ottima ventilazione prima di riprendere la ricarica.
F06 - Polarità inversa
F06 è visualizzato se i collegamenti ai morsetti positivo e negativo della batteria sono errati.
Seguire i punti descritti al capitolo "Istruzioni di sicurezza" all'inizio di quello manuale e scollegare il filo elettrico c.a. e i morsetti della batteria (5) e quando ricollegarli alla batteria con la corretta polarità.
F07 - Tensione alternatore
La tensione di uscita dell'alternatore non rientra nella normale gamma d'esercizio.
Ricarica di una batteria molto fredda
La batteria da ricaricare non può accettare un tasso di carica alto se è molto fredda, ad esempio in temperature sostozero (0^) . Il tasso di carica iniziale sarebbe basso e aumento non appena la batteria comincia a riscaldarsi. Non tentare mai di ricarare una batteria congelata.
Protezione dell'ambiente
Nel caso in cui I'elettroutensile debba essere sostituito o comunique non serve più, pensare alla tutela dell'ambiente. É infatti possibile restituirlo ai tecnici Black & Decker che provvederanno a smaltirlo in modo sicuro per l'ambiente.
La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.
Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettROUTensile al rivenditore presso il quale viene acquistato un nuovo prodotto.
Black & Decker offre ai loro clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi autorizzato, incaricato della raccolta periconto dell'azienda.
Per individuare il rivenditore autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. In alternatively, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.
Le batterie al piombo possono essere ricaricate molte volte. Alla fine della loro vita utile, smaltirle in conformità alle norme ambientali.
Non smaltire le batterie bruciandole dato che si potrebbe causare un'esplosione.
Le batterie al piombo (Pb) sono riciclabili. Esse non devono essere smaltite con i normali rifiuti domestici. La batteria delve essere smontata e smaltita in base ai regolamenti in vigore.
Non cortocircuitare i terminali della batteria.
- Fare attenuation data che la batteria è pesante.
Se possibile, far funzionare l'apparecchio in modo da scaricare del tutto la batteria.
Imballare la batteria in modo idoneo per evitare che i terminali possano essere cortocircuito.
Portare la batteria da un rivenditore autorizzato o presso un centro di ricolcaggio di zona. Le batterie raccolte verranno riciclate oppure smaltite in modo adeguato.
ITALIANO
Dati tecnici
BDV1085
Tensione in ingresso V c.a. 230
Ingresso nominale W 550
Tensione erogata V c.c. 12
Dichiarazione CE di conformità
BDV1085
Black & Decker dichiara che i presenti prodotti sono conformi
alle normative:
Normeleggi.
EN60335-2-29, EN60598-2-4, EN55014-1, EN55014-2,
EN61000-3-2, EN61000-3-3
Kevin Hewitt
Direttore tecnico prodotti di
consumo
Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).
Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquireo, Black & Decker garantisce la sostituzione delle parti difettose, provede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:
Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto;
Il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.
Per attivare la garanzia è necessario esibire la prova comprovante l'acquire al venditore o al rivenditore autorizzato. Per individuire il rivenditore autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso:
www.2helpU.com
I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il situ Web
(www.blackanddecker.it). Ulteriori informazioni sul
marchio e la gamma di prodotti Black & Decker sono
disponibili all'indirizzo www.blackanddecker.it.
